Передача пілот-сигналу і даних в системі мімо з застосуванням субсмугового мультиплексування

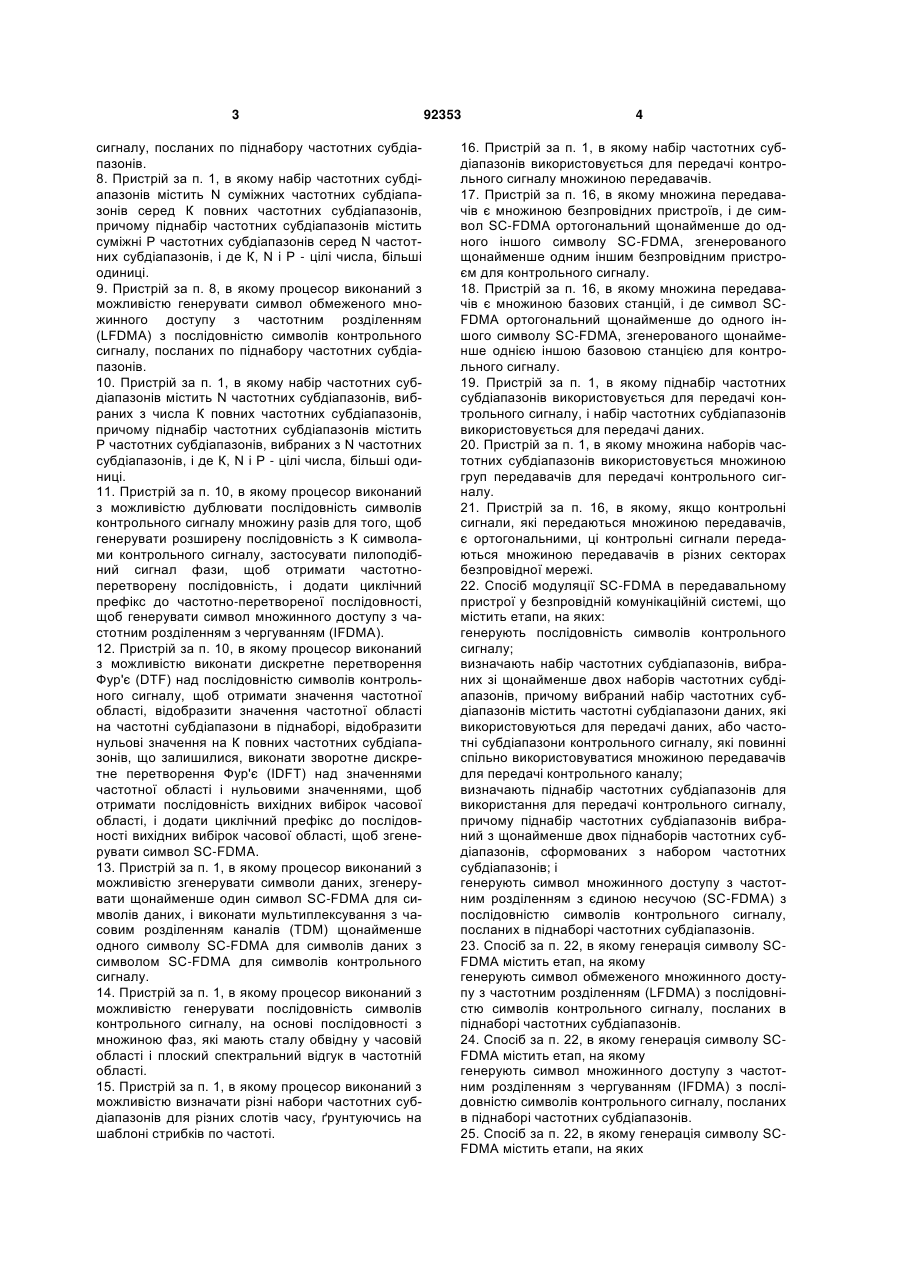

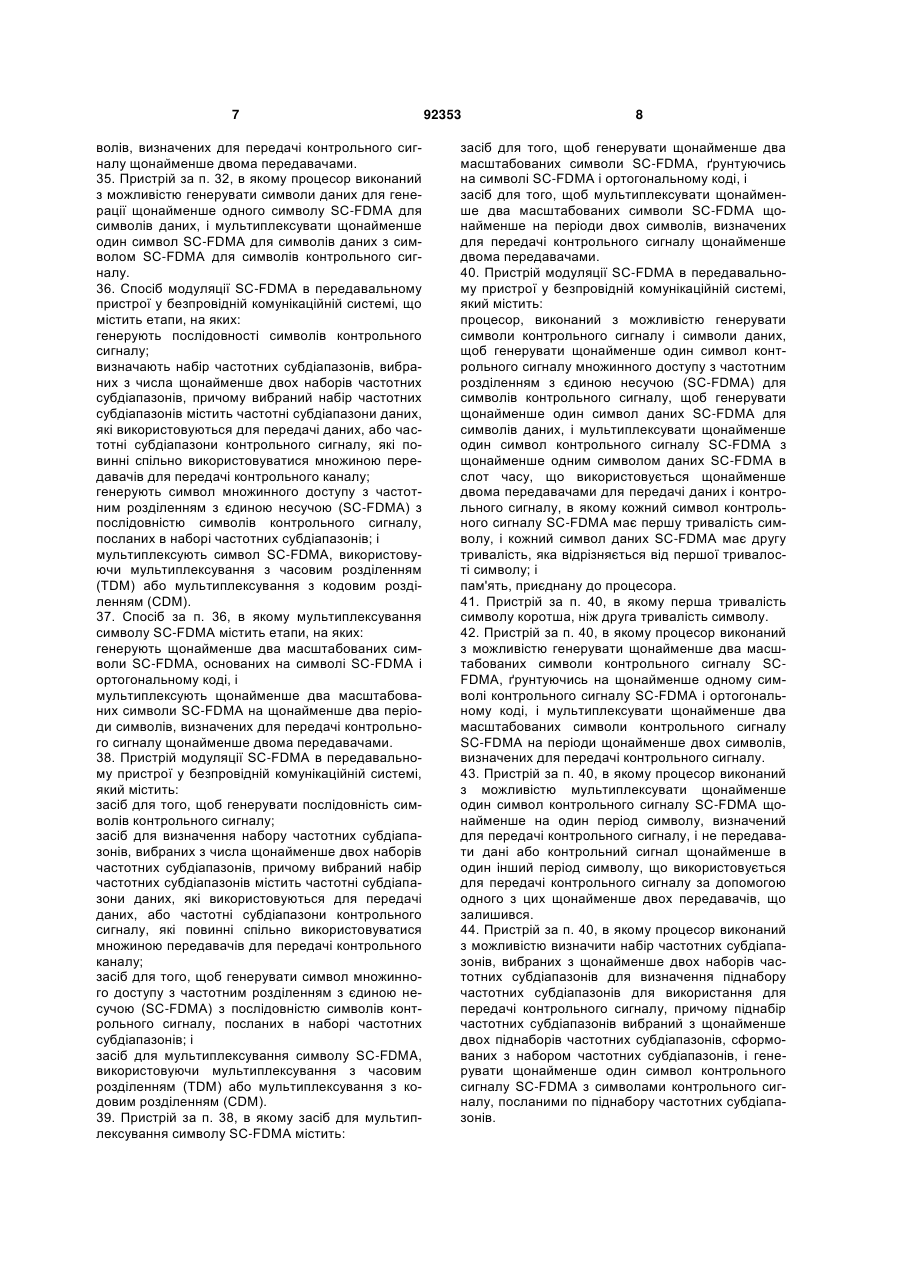

1. Пристрій модуляції SC-FDMA в передавальному пристрої у безпровідній комунікаційній системі, який містить: процесор, який оперує, щоб генерувати послідовність символів контрольного сигналу, визначити набір частотних субдіапазонів, вибраних з щонайменше двох наборів частотних субдіапазонів, причому вибраний набір частотних субдіапазонів містить частотні субдіапазони даних, які використовуються для передачі даних, або частотні субдіапазони контрольного сигналу, які повинні спільно використовуватися множиною передавачів для передачі контрольного каналу, визначити піднабір частотних субдіапазонів для використання для передачі контрольного сигналу, і генерувати символ множинного доступу з частотним розділенням з єдиною несучою (SC-FDMA) з послідовністю символів контрольного сигналу, посланих в згаданому піднаборі частотних субдіапазонів, де піднабір частотних субдіапазонів вибраний зі що 2 (19) 1 3 сигналу, посланих по піднабору частотних субдіапазонів. 8. Пристрій за п. 1, в якому набір частотних субдіапазонів містить N суміжних частотних субдіапазонів серед К повних частотних субдіапазонів, причому піднабір частотних субдіапазонів містить суміжні Р частотних субдіапазонів серед N частотних субдіапазонів, і де К, N і Р - цілі числа, більші одиниці. 9. Пристрій за п. 8, в якому процесор виконаний з можливістю генерувати символ обмеженого множинного доступу з частотним розділенням (LFDMA) з послідовністю символів контрольного сигналу, посланих по піднабору частотних субдіапазонів. 10. Пристрій за п. 1, в якому набір частотних субдіапазонів містить N частотних субдіапазонів, вибраних з числа К повних частотних субдіапазонів, причому піднабір частотних субдіапазонів містить Р частотних субдіапазонів, вибраних з N частотних субдіапазонів, і де К, N і Р - цілі числа, більші одиниці. 11. Пристрій за п. 10, в якому процесор виконаний з можливістю дублювати послідовність символів контрольного сигналу множину разів для того, щоб генерувати розширену послідовність з К символами контрольного сигналу, застосувати пилоподібний сигнал фази, щоб отримати частотноперетворену послідовність, і додати циклічний префікс до частотно-перетвореної послідовності, щоб генерувати символ множинного доступу з частотним розділенням з чергуванням (IFDMA). 12. Пристрій за п. 10, в якому процесор виконаний з можливістю виконати дискретне перетворення Фур'є (DTF) над послідовністю символів контрольного сигналу, щоб отримати значення частотної області, відобразити значення частотної області на частотні субдіапазони в піднаборі, відобразити нульові значення на К повних частотних субдіапазонів, що залишилися, виконати зворотне дискретне перетворення Фур'є (IDFT) над значеннями частотної області і нульовими значеннями, щоб отримати послідовність вихідних вибірок часової області, і додати циклічний префікс до послідовності вихідних вибірок часової області, щоб згенерувати символ SC-FDMA. 13. Пристрій за п. 1, в якому процесор виконаний з можливістю згенерувати символи даних, згенерувати щонайменше один символ SC-FDMA для символів даних, і виконати мультиплексування з часовим розділенням каналів (TDM) щонайменше одного символу SC-FDMA для символів даних з символом SC-FDMA для символів контрольного сигналу. 14. Пристрій за п. 1, в якому процесор виконаний з можливістю генерувати послідовність символів контрольного сигналу, на основі послідовності з множиною фаз, які мають сталу обвідну у часовій області і плоский спектральний відгук в частотній області. 15. Пристрій за п. 1, в якому процесор виконаний з можливістю визначати різні набори частотних субдіапазонів для різних слотів часу, ґрунтуючись на шаблоні стрибків по частоті. 92353 4 16. Пристрій за п. 1, в якому набір частотних субдіапазонів використовується для передачі контрольного сигналу множиною передавачів. 17. Пристрій за п. 16, в якому множина передавачів є множиною безпровідних пристроїв, і де символ SC-FDMA ортогональний щонайменше до одного іншого символу SC-FDMA, згенерованого щонайменше одним іншим безпровідним пристроєм для контрольного сигналу. 18. Пристрій за п. 16, в якому множина передавачів є множиною базових станцій, і де символ SCFDMA ортогональний щонайменше до одного іншого символу SC-FDMA, згенерованого щонайменше однією іншою базовою станцією для контрольного сигналу. 19. Пристрій за п. 1, в якому піднабір частотних субдіапазонів використовується для передачі контрольного сигналу, і набір частотних субдіапазонів використовується для передачі даних. 20. Пристрій за п. 1, в якому множина наборів частотних субдіапазонів використовується множиною груп передавачів для передачі контрольного сигналу. 21. Пристрій за п. 16, в якому, якщо контрольні сигнали, які передаються множиною передавачів, є ортогональними, ці контрольні сигнали передаються множиною передавачів в різних секторах безпровідної мережі. 22. Спосіб модуляції SC-FDMA в передавальному пристрої у безпровідній комунікаційній системі, що містить етапи, на яких: генерують послідовність символів контрольного сигналу; визначають набір частотних субдіапазонів, вибраних зі щонайменше двох наборів частотних субдіапазонів, причому вибраний набір частотних субдіапазонів містить частотні субдіапазони даних, які використовуються для передачі даних, або частотні субдіапазони контрольного сигналу, які повинні спільно використовуватися множиною передавачів для передачі контрольного каналу; визначають піднабір частотних субдіапазонів для використання для передачі контрольного сигналу, причому піднабір частотних субдіапазонів вибраний з щонайменше двох піднаборів частотних субдіапазонів, сформованих з набором частотних субдіапазонів; і генерують символ множинного доступу з частотним розділенням з єдиною несучою (SC-FDMA) з послідовністю символів контрольного сигналу, посланих в піднаборі частотних субдіапазонів. 23. Спосіб за п. 22, в якому генерація символу SCFDMA містить етап, на якому генерують символ обмеженого множинного доступу з частотним розділенням (LFDMA) з послідовністю символів контрольного сигналу, посланих в піднаборі частотних субдіапазонів. 24. Спосіб за п. 22, в якому генерація символу SCFDMA містить етап, на якому генерують символ множинного доступу з частотним розділенням з чергуванням (IFDMA) з послідовністю символів контрольного сигналу, посланих в піднаборі частотних субдіапазонів. 25. Спосіб за п. 22, в якому генерація символу SCFDMA містить етапи, на яких 5 дублюють послідовність символів контрольного сигналу множину разів для того, щоб генерувати розширену послідовність з К символами контрольного сигналу, застосовують сигнал пилоподібної фази, щоб отримати частотно-перетворену послідовність, і додають циклічний префікс до частотноперетвореної послідовності, щоб генерувати символ множинного доступу з частотним розділенням з чергуванням (IFDMA). 26. Спосіб за п. 22, в якому генерація символу SCFDMA містить етапи, на яких виконують дискретне перетворення Фур'є (DTF) над послідовністю символів контрольного сигналу, щоб отримати значення частотної області, відображають значення частотної області в частотні субдіапазони в піднаборі, відображають нульові значення на К повних частотних субдіапазонів, які залишилися, виконують зворотне дискретне перетворення Фур'є (TDFT) над значеннями частотної області і нульовими значеннями, щоб отримати послідовність вихідних вибірок часової області, і додають циклічний префікс до шаблонів вибірок послідовності часової області, щоб генерувати символ SC-FDMA. 27. Пристрій модуляції SC-FDMA в передавальному пристрої у безпровідній комунікаційній системі, який містить: засіб для генерування послідовності символів контрольного сигналу; засіб для визначення набору частотних субдіапазонів, вибраних з щонайменше двох наборів частотних субдіапазонів, причому вибраний набір частотних субдіапазонів містить частотні субдіапазони даних, які використовуються для передачі даних, або частотні субдіапазони контрольного сигналу, які повинні спільно використовуватися множиною передавачів для передачі контрольного каналу; засіб для визначення піднабору частотних субдіапазонів для використання для передачі контрольного сигналу, де піднабір частотних субдіапазонів вибраний з щонайменше двох піднаборів частотних субдіапазонів, сформованих з набором частотних субдіапазонів; і засіб для генерування символу множинного доступу з частотним розділенням з єдиною несучою (SC-FDMA) з послідовністю символів контрольного сигналу, посланих по піднабору частотних субдіапазонів. 28. Пристрій за п. 27, в якому засіб для генерації символу SC-FDMA містить засіб для генерації символу обмеженого множинного доступу з частотним розділенням (LFDMA) з послідовністю символів контрольного сигналу, посланих в піднаборі частотних субдіапазонів. 29. Пристрій за п. 27, в якому засіб для генерації символу FDMA містить засіб для генерації символу множинного доступу з частотним розділенням з чергуванням (ІFDMA) з послідовністю символів контрольного сигналу, посланих в піднаборі частотних субдіапазонів. 30. Пристрій за п. 27, у в якому засіб для генерації символу SC-FDMA містить: 92353 6 засіб для дублювання послідовності символів контрольного сигналу множину разів для генерації розширеної послідовності з К символами контрольного сигналу, засіб для застосування пилоподібного сигналу фази, щоб отримати частотно-перетворену послідовність, і засіб для додання циклічного префікса до частотно-перетвореної послідовності для генерації символу множинного доступу з частотним розділенням з чергуванням (IFDMA). 31. Пристрій за п. 27, в якому засіб для генерації символу SC-FDMA містить: засіб для виконання дискретного перетворення Фур'є (DTF) над послідовністю символів контрольного сигналу, щоб отримати значення частотної області, засіб для відображення значень частотної області на частотні субдіапазони в піднаборі, засіб для відображення нульових значень на К повних частотних субдіапазонів, які залишилися, засіб для виконання зворотного дискретного перетворення Фур'є (IDFT) над значеннями частотної області і нульовими значеннями, щоб отримати послідовність вихідних вибірок часової області, і засіб для додання циклічного префікса до послідовності вихідних вибірок часової області для того, щоб згенерувати символ SC-FDMA. 32. Пристрій модуляції SC-FDMA в передавальному пристрої у безпровідній комунікаційній системі, який містить: процесор, виконаний з можливістю генерувати послідовність символів контрольного сигналу для визначення набору частотних субдіапазонів, вибраних з щонайменше двох наборів частотних субдіапазонів, причому вибраний набір частотних субдіапазонів містить частотні субдіапазони даних, які використовуються для передачі даних, або частотні субдіапазони контрольного сигналу, які повинні спільно використовуватися множиною передавачів для передачі контрольного каналу, щоб згенерувати символ множинного доступу з частотним розділенням з єдиною несучою (SC-FDMA) з послідовністю символів контрольного сигналу, посланих по набору частотних субдіапазонів, і мультиплексувати символ SC-FDMA, використовуючи мультиплексування з часовим розділенням каналів (TDM) або мультиплексування з кодовим розділенням каналів (CDM); і пам'ять, приєднану до процесора. 33. Пристрій за п. 32, в якому процесор виконаний з можливістю мультиплексувати символ SC-FDMA на період символу, визначений для передачі контрольного сигналу, і не передавати ніякі дані або контрольний сигнал щонайменше в один період символу, що використовується для передачі контрольного сигналу щонайменше одним іншим передавачем. 34. Пристрій за п. 32, в якому процесор виконаний з можливістю генерувати щонайменше два масштабованих символи SC-FDMA, ґрунтуючись на символі SC-FDMA і ортогональному коді, і мультиплексувати щонайменше два масштабованих символи SC-FDMA щонайменше на два періоди сим 7 волів, визначених для передачі контрольного сигналу щонайменше двома передавачами. 35. Пристрій за п. 32, в якому процесор виконаний з можливістю генерувати символи даних для генерації щонайменше одного символу SC-FDMA для символів даних, і мультиплексувати щонайменше один символ SC-FDMA для символів даних з символом SC-FDMA для символів контрольного сигналу. 36. Спосіб модуляції SC-FDMA в передавальному пристрої у безпровідній комунікаційній системі, що містить етапи, на яких: генерують послідовності символів контрольного сигналу; визначають набір частотних субдіапазонів, вибраних з числа щонайменше двох наборів частотних субдіапазонів, причому вибраний набір частотних субдіапазонів містить частотні субдіапазони даних, які використовуються для передачі даних, або частотні субдіапазони контрольного сигналу, які повинні спільно використовуватися множиною передавачів для передачі контрольного каналу; генерують символ множинного доступу з частотним розділенням з єдиною несучою (SC-FDMA) з послідовністю символів контрольного сигналу, посланих в наборі частотних субдіапазонів; і мультиплексують символ SC-FDMA, використовуючи мультиплексування з часовим розділенням (TDM) або мультиплексування з кодовим розділенням (CDM). 37. Спосіб за п. 36, в якому мультиплексування символу SC-FDMA містить етапи, на яких: генерують щонайменше два масштабованих символи SC-FDMA, основаних на символі SC-FDMA і ортогональному коді, і мультиплексують щонайменше два масштабованих символи SC-FDMA на щонайменше два періоди символів, визначених для передачі контрольного сигналу щонайменше двома передавачами. 38. Пристрій модуляції SC-FDMA в передавальному пристрої у безпровідній комунікаційній системі, який містить: засіб для того, щоб генерувати послідовність символів контрольного сигналу; засіб для визначення набору частотних субдіапазонів, вибраних з числа щонайменше двох наборів частотних субдіапазонів, причому вибраний набір частотних субдіапазонів містить частотні субдіапазони даних, які використовуються для передачі даних, або частотні субдіапазони контрольного сигналу, які повинні спільно використовуватися множиною передавачів для передачі контрольного каналу; засіб для того, щоб генерувати символ множинного доступу з частотним розділенням з єдиною несучою (SC-FDMA) з послідовністю символів контрольного сигналу, посланих в наборі частотних субдіапазонів; і засіб для мультиплексування символу SC-FDMA, використовуючи мультиплексування з часовим розділенням (TDM) або мультиплексування з кодовим розділенням (CDM). 39. Пристрій за п. 38, в якому засіб для мультиплексування символу SC-FDMA містить: 92353 8 засіб для того, щоб генерувати щонайменше два масштабованих символи SC-FDMA, ґрунтуючись на символі SC-FDMA і ортогональному коді, і засіб для того, щоб мультиплексувати щонайменше два масштабованих символи SC-FDMA щонайменше на періоди двох символів, визначених для передачі контрольного сигналу щонайменше двома передавачами. 40. Пристрій модуляції SC-FDMA в передавальному пристрої у безпровідній комунікаційній системі, який містить: процесор, виконаний з можливістю генерувати символи контрольного сигналу і символи даних, щоб генерувати щонайменше один символ контрольного сигналу множинного доступу з частотним розділенням з єдиною несучою (SC-FDMA) для символів контрольного сигналу, щоб генерувати щонайменше один символ даних SC-FDMA для символів даних, і мультиплексувати щонайменше один символ контрольного сигналу SC-FDMA з щонайменше одним символом даних SC-FDMA в слот часу, що використовується щонайменше двома передавачами для передачі даних і контрольного сигналу, в якому кожний символ контрольного сигналу SC-FDMA має першу тривалість символу, і кожний символ даних SC-FDMA має другу тривалість, яка відрізняється від першої тривалості символу; і пам'ять, приєднану до процесора. 41. Пристрій за п. 40, в якому перша тривалість символу коротша, ніж друга тривалість символу. 42. Пристрій за п. 40, в якому процесор виконаний з можливістю генерувати щонайменше два масштабованих символи контрольного сигналу SCFDMA, ґрунтуючись на щонайменше одному символі контрольного сигналу SC-FDMA і ортогональному коді, і мультиплексувати щонайменше два масштабованих символи контрольного сигналу SC-FDMA на періоди щонайменше двох символів, визначених для передачі контрольного сигналу. 43. Пристрій за п. 40, в якому процесор виконаний з можливістю мультиплексувати щонайменше один символ контрольного сигналу SC-FDMA щонайменше на один період символу, визначений для передачі контрольного сигналу, і не передавати дані або контрольний сигнал щонайменше в один інший період символу, що використовується для передачі контрольного сигналу за допомогою одного з цих щонайменше двох передавачів, що залишився. 44. Пристрій за п. 40, в якому процесор виконаний з можливістю визначити набір частотних субдіапазонів, вибраних з щонайменше двох наборів частотних субдіапазонів для визначення піднабору частотних субдіапазонів для використання для передачі контрольного сигналу, причому піднабір частотних субдіапазонів вибраний з щонайменше двох піднаборів частотних субдіапазонів, сформованих з набором частотних субдіапазонів, і генерувати щонайменше один символ контрольного сигналу SC-FDMA з символами контрольного сигналу, посланими по піднабору частотних субдіапазонів. 9 45. Спосіб модуляції SC-FDMA в передавальному пристрої у безпровідній комунікаційній системі, що містить етапи, на яких: генерують символи контрольного сигналу і символи даних; генерують щонайменше один символ контрольного сигналу множинного доступу з частотним розділенням з єдиною несучою (SC-FDMA) для символів контрольного сигналу, де кожний символ контрольного сигналу SC-FDMA має першу тривалість символу; генерують щонайменше один символ даних SCFDMA для символів даних, де кожний символ даних SC-FDMA має другу тривалість, яка відрізняється від першої тривалості символу; і мультиплексують щонайменше один символ контрольного сигналу SC-FDMA з щонайменше одним символом даних SC-FDMA в слот часу, що використовується щонайменше двома передавачами для передачі даних і контрольного сигналу. 46. Спосіб за п. 45, в якому мультиплексування щонайменше одного символу контрольного сигналу SC-FDMA щонайменше з одним символом даних SC-FDMA містить етапи, на яких: генерують щонайменше два масштабованих символи контрольного сигналу SC-FDMA, ґрунтуючись на щонайменше одному символі контрольного сигналу SC-FDMA і ортогональному коді, і мультиплексують щонайменше два масштабованих символи контрольного сигналу SC-FDMA на щонайменше два періоди символів, визначених для передачі контрольного сигналу. 47. Пристрій модуляції SC-FDMA в передавальному пристрої у безпровідній комунікаційній системі, який містить: засіб для того, щоб генерувати символи контрольного сигналу і символи даних; засіб для того, щоб генерувати щонайменше один символ контрольного сигналу множинного доступу з частотним розділенням з єдиною несучою (SCFDMA) для символів контрольного сигналу, де кожний символ контрольного сигналу SC-FDMA має першу тривалість символу; засіб для того, щоб генерувати щонайменше один символ даних SC-FDMA для символів даних, де кожний символ даних SC-FDMA має другу тривалість, яка відрізняється від першої тривалості символу; і засіб для того, щоб мультиплексувати щонайменше один символ контрольного сигналу SC-FDMA з щонайменше одним символом даних SC-FDMA в слоті часу, що використовується щонайменше двома передавачами для передачі даних і контрольного сигналу. 48. Пристрій за п. 47, в якому засіб для того, щоб мультиплексувати щонайменше один символ контрольного сигналу SC-FDMA щонайменше з одним символом даних SC-FDMA, містить: засіб для того, щоб генерувати щонайменше два масштабованих символи контрольного сигналу SC-FDMA, основаних на щонайменше одному символі контрольного сигналу SC-FDMA і ортогональному коді, і засіб для того, щоб мультиплексувати щонайменше два масштабованих символи контрольного 92353 10 сигналу SC-FDMA щонайменше на два періоди символів, визначених для передачі контрольного сигналу. 49. Пристрій оцінювання каналу в приймальному пристрої у безпровідній комунікаційній системі, який містить: щонайменше один модуль приймача, щоб приймати щонайменше один символ множинного доступу з частотним розділенням з єдиною несучою (SC-FDMA) в слоті часу, що використовується щонайменше двома передавачами, щоб послати ортогональні контрольні сигнали і неортогональні передачі даних; і процесор, виконаний з можливістю обробити щонайменше один символ SC-FDMA, щоб отримати оцінку каналу для цих щонайменше двох передавачів. 50. Пристрій за п. 49, в якому згадані щонайменше два передавачі передають ортогональні контрольні сигнали, використовуючи мультиплексування з часовим розділенням (TDM), мультиплексування з кодовим розділенням (CDM), частотне розділення з чергуванням (IFDM), обмежене частотне мультиплексування (LFDM) або їх комбінацію, і причому процесор виконаний з можливістю виконувати демультиплексування ортогональних контрольних сигналів, переданих щонайменше двома передавачами. 51. Пристрій за п. 49, в якому процесор виконаний з можливістю перетворити щонайменше один символ SC-FDMA, щоб отримати значення контрольного сигналу в частотній області і отримати оцінку частотного відгуку для кожного передавача, на основі значення контрольного сигналу частотної області. 52. Пристрій за п. 51, в якому процесор виконаний з можливістю отримувати оцінку частотного відгуку для кожного передавача на основі значень контрольного сигналу частотної області і використовуючи метод мінімальної середньоїквадратичної помилки (MMSE) або метод найменших квадратів (LS). 53. Пристрій за п. 51, в якому процесор виконаний з можливістю отримувати оцінку імпульсного відгуку каналу для кожного передавача, ґрунтуючись на оцінці частотного відгуку для передавача. 54. Спосіб оцінювання каналу в приймальному пристрої у безпровідній комунікаційній системі, що містить етапи, на яких: приймають щонайменше один символ множинного доступу з частотним розділенням з єдиною несучою (SC-FDMA) в слоті часу, що використовується щонайменше двома передавачами, щоб послати ортогональні контрольні сигнали і неортогональні передачі даних; і обробляють щонайменше один символ SC-FDMA для того, щоб отримати оцінку каналу для цих щонайменше двох передавачів. 55. Спосіб за п. 54, в якому обробка щонайменше одного символу SC-FDMA містить етапи, на яких: перетворюють щонайменше один символ SCFDMA, щоб отримати значення контрольного сигналу частотної області, і 11 отримують оцінку частотного відгуку для кожного передавача, ґрунтуючись на значеннях контрольного сигналу частотної області. 56. Пристрій оцінки каналу в приймальному пристрої в безпровідній комунікаційній системі, який містить: засіб для прийому щонайменше одного символу множинного доступу з частотним розділенням з єдиною несучою (SC-FDMA) в слоті часу, що використовується щонайменше двома передавачами, щоб послати ортогональні контрольні сигнали і неортогональні передачі даних; і засіб для обробки щонайменше одного символу SC-FDMA, щоб отримати оцінки каналу для цих щонайменше двох передавачів. 57. Пристрій за п. 56, в якому засіб для обробки щонайменше одного символу SC-FDMA містить: засіб для перетворення щонайменше одного символу SC-FDMA для отримання значень контрольного сигналу частотної області, і засіб для отримання оцінки частотного відгуку для кожного передавача, ґрунтуючись на значеннях контрольного сигналу частотної області. 58. Пристрій просторової обробки в приймальному пристрої у безпровідній комунікаційній системі, який містить: перший процесор, виконаний з можливістю прийому символів множинного доступу з частотним розділенням з єдиною несучою (SC-FDMA) через множину приймальних антен і обробки символів SC-FDMA, щоб отримати значення прийнятих даних щонайменше для двох передавачів, що посилають ортогональні контрольні сигнали і неортогональні передачі даних на частотно-часовому блоці, що складається з набору частотних субдіапазонів в множині періодів символів; і другий процесор, виконаний з можливістю виконувати просторову обробку прийому над значеннями прийнятих даних, щоб отримати значення виявлених даних для цих щонайменше двох передавачів. 59. Пристрій за п. 58, в якому перший процесор виконаний з можливістю отримувати оцінки каналу для цих щонайменше двох передавачів, і де другий процесор виконаний з можливістю отримувати набір матриць просторового фільтра для набору частотних субдіапазонів, основаних на оцінках каналу для цих щонайменше двох передавачів, і виконувати просторову обробку для приймача на основі набору матриць просторового фільтра. 60. Пристрій за п. 59, в якому другий процесор виконаний з можливістю отримувати набір матриць просторового фільтра на основі методу перетворення в нуль (ZF), методу мінімальної середньої квадратичної помилки (MMSE) або методу комбінування максимального співвідношення (MRC). 61. Пристрій за п. 58, що додатково містить третій процесор, виконаний з можливістю виконувати демодуляцію SC-FDMA. 62. Пристрій за п. 58, що додатково містить контролер, виконаний з можливістю визначати набір частотних субдіапазонів з щонайменше двох наборів частотних субдіапазонів на основі шаблонів стрибків по частоті, призначених на ці щонайменше два передавачі. 92353 12 63. Пристрій за п. 58, що додатково містить: третій процесор, виконаний з можливістю обробляти значення виявлених даних для цих щонайменше двох передавачів, щоб отримати декодовані дані. 64. Пристрій за п. 63, в якому третій процесор виконаний з можливістю визначати стан декодування кожного пакета і забезпечити підтвердження (АСК) для кожного пакета, декодований правильно, де АСК використовується для того, щоб закінчити передачу правильно декодованого пакета. 65. Пристрій за п. 58, в якому ці щонайменше два передавачі містять перший передавач, що обмінюється з першою базовою станцією в безпровідній мережі, і другий передавач, що обмінюється з другою базовою станцією в безпровідній мережі, і де пристрій постійно знаходиться в першій базовій станції. 66. Пристрій за п. 58, в якому ці щонайменше два передавачі містять перший передавач, що обмінюється з першою і другою базовими станціями, і де пристрій постійно знаходиться в першій базовій станції і додатково містить третій процесор, виконаний з можливістю отримувати значення виявлених даних для першого передавача від другого процесора, отримувати значеня виявлених даних, отриманих другою базовою станцією для першого передавача, і об'єднувати виявлені значення даних, отримані від другого процесора і другої базової станції для першого передавача. 67. Спосіб просторової обробки в приймальному пристрої у безпровідній комунікаційній системі, що містить етапи, на яких: приймають символи множинного доступу з частотним розділенням з єдиною несучою (SC-FDMA) через множину приймальних антен; обробляють символи SC-FDMA, щоб отримати значення прийнятих даних щонайменше для двох передавачів, що посилають ортогональні контрольні сигнали і неортогональниі передачі даних на частотно-часовому блоці, що складається з набору частотних субдіапазонів у множині періодів символів; і виконують просторову обробку для приймача над значеннями прийнятих даних для того, щоб отримати значення виявлених даних для цих щонайменше двох передавачів. 68. Спосіб за п. 67, що додатково містить етапи, на яких: отримують оцінку каналу для цих щонайменше двох передавачів; і отримують набір матриць просторового фільтра для набору частотних субдіапазонів, на основі оцінок каналу для цих щонайменше двох передавачів, і де просторову обробку для приймача виконують, ґрунтуючись на наборі матриць просторового фільтра. 69. Спосіб за п. 68, в якому отримання набору матриць просторового фільтра містить етапи, на яких отримують набір матриць просторового фільтра, на основі методу перетворення в нуль (ZF), методу мінімальної середньої квадратичної помилки (MMSE) або методу комбінування максимального співвідношення (MRC). 13 92353 14 70. Спосіб за п. 67, що додатково містить етап, на якому виконують демодуляції SC-FDMA відносно значень виявлених даних для цих щонайменше двох передавачів. 71. Пристрій просторової обробки в приймальному пристрої у безпровідній комунікаційній системі, який містить: засіб для прийому символів множинного доступу з частотним розділенням з єдиною несучою (SCFDMA) через множину приймальних антен; засіб для обробки символів SC-FDMA, щоб отримати значення прийнятих даних щонайменше для двох передавачів, що посилають ортогональні контрольні сигнали і неортогональні передачі даних на частотно-часовому блоці, який складається з набору частотних субдіапазонів в множині періодів символів; і засіб для виконання просторової обробки для приймача над значеннями прийнятих даних для отримання значень виявлених даних для цих щонайменше двох передавачів. 72. Пристрій за п. 71, що додатково містить: засіб для отримання оцінок каналу для цих щонайменше двох передавачів; і засіб для отримання набору матриць просторового фільтра для набору частотних субдіапазонів, на основі оцінок каналу для цих щонайменше двох передавачів, і при цьому просторова обробка для приймача виконується на основі набору матриць просторового фільтра. 73. Пристрій за п. 72, в якому засіб для отримання набору матриць просторового фільтра містить засіб для отримання набору матриць просторового фільтра на основі методу перетворення в нуль (ZF), методу мінімальної середньої квадратичної помилки (MMSE) або методу комбінування максимального співвідношення (MRC). 74. Пристрій за п. 71, що додатково містить: засіб для виконання демодуляції SC-FDMA над значеннями виявлених даних для цих щонайменше двох передавачів. Дана заявка на патент претендує на пріоритет попередньої заявки №60/691701 «PILOT AND DATA TRANSMISSION IN A QUASI-ORTHOGONAL SINGLE-CARRIER FREQUENCY DIVISION MULTIPLE ACCESS SYSTEM», поданої 16 червня 2005 року, попередньої заявки "№60/702033 PILOT AND DATA TRANSMISSION IN A QUASIORTHOGONAL SINGLE-CARRIER FREQUENCY DIVISION MULTIPLE ACCESS SYSTEM" поданої 22 липня 2005 року і попередньої заявки №60/710366, «PILOT AND DATA TRANSMISSION IN A QUASI-ORTHOGONAL SINGLE-CARRIER FREQUENCY DIVISION MULTIPLE ACCESS SYSTEM», поданої 22 серпня 2005 року, переданої даному правонаступнику і даним явно включені сюди по посиланню. Дане розкриття має відношення, в загальному випадку, до комунікацій, і, більш чітко, до передачі контрольного сигналу і даних в безпровідній комунікаційній системі. Система множинного доступу може одночасно обмінюватися з множиною терміналів по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або передача інформації по низхідній лінії зв'язку) належить до комунікаційного зв'язку з базових станцій до терміналів, і зворотна лінія зв'язку (або висхідна лінія зв'язку) належить до комунікаційного зв'язку від терміналів до базових станцій. Множину терміналів можуть одночасно передавати дані по зворотній лінії зв'язку і/або отримувати дані по прямій лінії зв'язку. Це часто досягається за допомогою мультиплексування множини передач даних по кожній лінії зв'язку, ортогональним один до одного за часом, частотою і/або кодовою областю. Повна ортогональність серед множини передач даних типово не досягається в більшості випадків через різні чинники, тип умов каналу, недосконалість одержувача, і так далі. Однак, ортогональне мультиплексування гарантує, що передача даних для кожного термінала мінімально взаємодіє з передачами даних для інших терміналів. Число терміналів, які можуть обмінюватися з системою множинного доступу в будь-який даний момент, типово обмежується числом каналів трафіка, доступних для передачі даних, яка в свою чергу обмежена доступними системними ресурсами. Наприклад, число каналів трафіка може бути визначене числом доступних послідовностей ортогональних кодів в системі з множинним доступом з кодовим розділенням каналів (CDMA), число доступних частотних субдіапазонів в системі множинного доступу з частотним мультиплексуванням (FDMA), число доступних слотів часу в системі множинного доступу з режимом розділення часу (TDMA), і так далі. У багатьох випадках, бажано дозволити більшій кількості терміналів одночасно зв'язуватися з системою, щоб поліпшити місткість системи. Тому, є потреба в даній галузі техніки для способів підтримки одночасної передачі для більшої кількості терміналів в системі множинного доступу. Передача контрольного (пілот-)сигналу, оцінка каналу, і способи просторової обробки, які підтримують одночасні передачі для терміналів в системі множинного доступу з розділенням єдиної несучої частоти (SC-FDMA), описані нижче. Система SCFDMA може використовувати (1), FDMA з чергуванням (IFDMA), щоб передати дані і контрольний сигнал в піддіапазонах, які виділені в частотному діапазоні або смуги частот системи, (2) обмежений FDMA (LFDMA), щоб передати дані і контрольний сигнал по групі суміжних субдіапазонів, або (3) розширений FDMA (EFDMA), щоб передати дані і контрольний сигнал на множину груп суміжних субдіапазонів. IFDMA також називають розподіле 15 ним FDMA, і LFDMA також називають вузькосмуговим FDMA, класичним FDMA, і FDMA. Для передачі контрольного (пілот-)сигналу множина передавачів може передавати свої контрольні сигнали, використовуючи мультиплексування з часовим розділенням (TDM), мультиплексування з кодовим розділенням (CDM), мультиплексування з чергуванням частоти (IFDM), або обмежене частотне мультиплексування (LFDM), як описано нижче. Контрольні сигнали від цих передавачів є ортогональними один до одного, що дозволяє одержувачу діставати більш високоякісну оцінку каналу для кожного передавача. Для оцінки каналу приймач виконує комплементарне демультиплексування для контрольних сигналів, посланих передавачами з TDM, CDM, IFDM або LFDM. Приймач може дістати оцінку каналу для кожного передавача, використовуючи, наприклад, спосіб мінімальної середньоквадратичної помилки (MMSE), спосіб найменших квадратів (LS), або деякий інший спосіб оцінки каналу. Приймач може також виконати фільтрацію, обмеження по порогу, усікання, і/або вибір підключення, щоб дістати поліпшену оцінку каналу. Приймач також виконує просторову обробку для передач даних, отриманих від передавачів для одного і того ж частотно-часового блока. Приймач може отримати матриці просторового фільтра, основані на оцінках каналу для передавачів і використовуючи, наприклад, способи перетворення в нуль (ZF), способи MMSE, або способи комбінування максимального співвідношення (MRC). Різні аспекти і варіанти втілення винаходу описані більш детально нижче. Ознаки і суть даного винаходу стануть більш очевидними з докладного опису, сформульованого нижче, коли він розглядається разом з кресленнями, в яких подібні символи посилань ідентифікують подібне по всьому опису. Фіг.1 показує систему Q-FDMA з множиною передавачів і приймачем. Фіг.2А показує зразкову структуру субдіапазону для IFDMA. Фіг.2В показує зразкову структуру субдіапазону для LFDMA. Фіг.2С показує зразкову структуру субдіапазону для EFDMA. Фіг.3А показує генерацію символу IFDMA, LFDMA або EFDMA. Фіг.3В показує генерацію символу IFDMA. Фіг.4 показує схему з стрибкоподібною частотою. Фіг.5 показує схему контрольного сигналу TDM. Фіг.6 показує схему контрольного сигналу CDM. Фіг.7 показує схеми розподілених/локалізованих контрольних сигналів. Фіг.8А показує розподілені контрольні сигнали для двох передавачів з IFDMA. Фіг.8В показує розподілені контрольні сигнали для двох передавачів з LFDMA. Фіг.9А показує локалізовані контрольні сигнали для двох передавачів з IFDMA. 92353 16 Фіг.9В показує локалізовані контрольні сигнали для двох передавачів з LFDMA. Фіг.10 показує передачу з різною тривалістю даних і символу контрольного сигналу. Фіг.11 показує процес передачі контрольного сигналу і даних в системі Q-FDMA. Фіг.12 показує процес для того, щоб виконати оцінку каналу. Фіг.13 показує передачу H-ARQ. Фіг.14 показує передачу H-ARQ для двох передавачів, Фіг.15 показує блок-схему передавача. Фіг.16 показує блок-схему приймача. Слово "зразкове" використовується тут, щоб означати "служити прикладом, випадком або ілюстрацією". Будь-який варіант втілення або конструкція, описані тут як "зразкові", не повинні обов'язково бути розглянуті як переважний або вигідний перед іншими варіантами втілення або конструкціями. Передача контрольного сигналу, оцінка каналу, і способи просторової обробки, описані тут, можуть використовуватися для різних систем комунікацій. Наприклад, ці способи можуть використовуватися для системи SC-FDMA, яка використовує IFDMA, LFDMA, або EFDMA, системи множинного доступу з ортогональним частотним розділенням (OFDMA), яка використовує ортогональне частотне мультиплексування (OFDM), інших систем FDMA, інших основаних на OFDM систем, і так далі. Символи модуляції посилають у часовій області з IFDMA, LFDMA, і EFDMA і в частотній області з OFDM. Взагалі, способи можуть використовуватися для системи, яка використовує одну або більше схем мультиплексування сигналів прямої і зворотної ліній зв'язку. Наприклад, система може використовувати (1) SC-FDMA (наприклад, IFDMA, LFDMA або EFDMA) для прямої і зворотної лінії зв'язку (2) одну версію SC-FDMA (наприклад, IIFDMA) для однієї лінії зв'язку і іншу версію SC-FDMA (наприклад, IFDMA) для іншої лінії зв'язку, (3) MC-FDMA для прямої і зворотної лінії зв'язку, (4) SC-FDMA для однієї лінії зв'язку (наприклад, зворотна лінія зв'язку) і MC-FDMA (наприклад, OFDMA) для іншої лінії зв'язку (наприклад, пряма лінія зв'язку), або (5) деяку іншу комбінацію схем мультиплексування. SC-FDMA, OFDMA, деяка інша схема мультиплексування, або їх комбінації можуть використовуватися для кожної лінії зв'язку, щоб досягнути бажаної продуктивності. Наприклад, SC-FDMA і OFDMA можуть використовуватися для даної лінії зв'язку, з SCFDMA, що використовується для деяких субдіапазонів і OFDMA, що використовується на інших субдіапазонах. Може бути бажаним використовувати SC-FDMA на зворотній лінії зв'язку, щоб досягнути низьку PAPR і послабити вимоги до потужності підсилювача для терміналів. Може бути бажаним використати OFDMA на прямій лінії зв'язку, щоб потенційно досягнути більш високої місткості системи. Способи, описані тут, можуть використовуватися для передачі інформації по низхідній або висхідній лініях зв'язку. Способи можуть також використовуватися для (1) ортогональної системи 17 множинного доступу, в якій всі користувачі в межах даного стільника або сектора є ортогональними за часом, частотою і/або кодом і (2) квазіортогональної системи множинного доступу, в якій множина користувачів в межах одного і того ж стільника або сектора можуть передавати одночасно на тій же самій частоті в один і той же час. Для ясності велика частина описаного нижче призначена для квазіортогональної системи SC-FDMA, яку також називають системою Q-FDMA. Система Q-FDMA підтримує множинний доступ по низхідній лінії зв'язку з просторовим розділенням (SDMA), який використовує множину антен, розташованих в різних точках, щоб підтримати одночасні передачі для множини користувачів. Фіг.1 показує систему Q-FDMA 100 з множиною (М) передавачів 110а-110m і приймачем 150. Для простоти, кожний передавач 110 обладнаний єдиною антеною 134, і приймач 150 обладнаний множиною (R) антен 152а-152r. Для прямої лінії зв'язку, кожний передавач 110 може бути частиною базової станції, і приймач 150 може бути частиною термінала. Для зворотної лінії зв'язку, кожний передавач 110 може бути частиною термінала, і одержувач 150 може бути частиною базової станції. Базова станція є, в загальному випадку, стаціонар-станцією і може також назватися базовою системою приймача-передавача (BTS), точкою доступу, або деяким іншим терміном. Термінал може бути стаціонар-станцією або мобільним телефоном, і може бути безпровідним пристроєм, стільниковим телефоном, особистим цифровим помічником (PDA), безпровідною модемною платою, і так далі. У кожному передавачі 110 процесор 120 передачі (ТХ) даних і контрольного сигналу кодує, перемежовує і перетворює дані трафіка і генерує символи даних, які є символами модуляції для даних трафіка. Символ модуляції є комплексним значенням для точки в сукупності сигналу, наприклад, для M-PSK або M-QAM. Процесор 120 також генерує символи контрольного (пілот-)сигналу, які є символами модуляції для контрольного сигналу. Модулятор 130 SC-FDMA мультиплексує символи даних і символи контрольного сигналу, виконує модуляцію SC-FDMA (наприклад, для IFDMA, LFDMA, або EFDMA), і генерує символи SC-FDMA. Символ SC-FDMA може бути символом IFDMA, символом LFDMA, або символом EFDMA. Символ даних SC-FDMA є символом SC-FDMA для даних трафіка, і символ контрольного сигналу SC-FDMA є символом SC-FDMA для контрольного сигналу. Модуль 132 передавача (TMTR) обробляє (наприклад, перетворює в аналоговий, посилює, фільтрує, і перетворює частоту) символи SC-FDMA, і генерує модульований сигнал радіочастоти (RF), який передають через антену 134. У приймачі 150 R антен 152а-152r приймають модульовані сигнали RF від передавачів 110а110m, і кожна антена передає отриманий сигнал до пов'язаного модуля 154 приймача (RCVR). Кожний модуль 154 приймача обробляє (наприклад, фільтрує, посилює, виконує зворотне перетворення частоти, і оцифровує) свій отриманий сигнал і забезпечує вхідні вибірки до процесора 160 прос 92353 18 торового прийому (RX). Процесор 160 просторового прийому оцінює відповідь каналу між кожним передавачем 110 і R антенами, ґрунтуючись на контрольному сигналі, отриманому від цього передавача. Процесор 160 просторового прийому також виконує просторову обробку прийому для кожного субдіапазону, що використовується множиною передавачів, щоб виділити символи даних, послані цими передавачами. Процесор 160 просторового прийому додатково демультиплексує символи SC-FDMA, отримані для кожного передавача. Демодулятор 170 SC-FDMA (Demod) виконує демодуляцію SC-FDMA для виявлених символів SC-FDMA для кожного передавача і забезпечує оцінки символу даних для цього передавача. Процесор 172 прийнятих (RX) даних робить зворотне відображення, обернене перемежовування, і декодує оцінки символу даних для кожного передавача і забезпечує декодовані дані для цього передавача. Взагалі, обробка приймачем 150 є комплементарною до обробки передавачами 110а-110m. Контролери 140а-140m і контролер 180 керують роботою різних процесорів в передавачах 110а-110m і приймачі 150, відповідно. Блоки пам'яті 142а-142m і пам'ять 182 зберігають коди програми і дані для передавачів 110а-110m і приймача 150, відповідно. Система 100 може використовувати TFDMA, LFDMA, або EFDMA для передачі. Структури субдіапазону і генерація символу для IFDMA, LFDMA, і EFDMA описані нижче. Фіг.2А показує зразкову структуру 200 субдіапазону для IFDMA. Повна смуга частот системи BW MHz розділена на множину (K) ортогональних субдіапазонів, якою дають індекси 1-K, де K може бути будь-яким цілочисельним значенням. Наприклад, K може бути дорівнює степеню двійки (наприклад, 64, 128, 256, 512, 1024, і так далі), що може спростити перетворення між частотною і часовою областями. Інтервалом між суміжними субдіапазонами є BW/K MHz. Для простоти, наступний опис передбачає, що всі K повних субдіапазонів придатні для використання для передачі. Для структури 200 субдіапазонів, K субдіапазонів розміщені в S (інтервалах), які не пересікаються або не накладаються. S інтервалів є такими, що не пересікаються в тому, що кожний з K субдіапазонів належить тільки одному інтервалу. У варіанті втілення, інтервал містить N субдіапазонів, які рівномірно розподілені по K загальних субдіапазонах, і послідовні субдіапазони в інтервалі розділені S субдіапазонами, де K=S*N. Для цього варіанту втілення, інтервал u містить u субдіапазонів, S+w, 2S+u..., (N-1)-S+u, де u {1,..S}. Індекс u є індексом інтервалу, а також зміщенням субдіапазону, яке вказує перший субдіапазон в інтервалі. Взагалі, структура субдіапазону може включати в себе будь-яке число інтервалів, причому кожний інтервал може містити будьяке число субдіапазонів, і інтервал може містити однакові або різні числа субдіапазонів. Крім того, N може або не може бути цілочисельним дільником для K, і N субдіапазонів можуть або не можуть 19 бути рівномірно розподілені в K повних субдіапазонах. Фіг.2В показує зразкову структуру 210 субдіапазонів для LFDMA. Для структури 210 субдіапазонів, K повних субдіапазонів розміщені в S групах, які не накладаються. У варіанті втілення, кожна група містить N субдіапазонів, які є суміжними один з одним, і група ν містить субдіапазони від (ν1)·Ν+1 до ν·Ν, де ν - індекс групи і ν {1..., S}. N і S для структури 210 субдіапазонів можуть бути однаковими або відмінними від N і S для структури 200 субдіапазонів. Взагалі, структура субдіапазонів може включати в себе будь-яке число груп, кожна група може містити будь-яке число субдіапазонів, і групи можуть містити ті ж самі або різні числа субдіапазонів. Фіг.2С показує зразкову структуру 220 субдіапазонів для EFDMA. Для структури 220 субдіапазонів, K повних субдіапазонів розміщені в S наборів, які не накладаються, з кожним набором, що містить G груп субдіапазонів. У варіанті втілення, K повних субдіапазонів розподілені по S наборах таким чином. K повних субдіапазонів спочатку розділені на множину частотних діапазонів, де кожний частотний діапазон містить K'=K/G послідовних субдіапазонів. Кожний частотний діапазон далі розділений на S груп, кожна група містить V послідовних субдіапазонів. Для кожного частотного діапазону, перші V субдіапазонів розподілені в набір 1, наступні V субдіапазонів розподілені в набір 2, і так далі, і останні V субдіапазонів розподілені в набір S. Набір s, для s=1..., S містить субдіапазони, що мають індекси K, які задовольняють наступному: (s-1)·V k по модулю (K/G)1 і Ρ може дорівнювати N/Q. Набір субдіапазонів і піднабір субдіапазонів можуть бути визначені різними способами в залежності від того (1) обмежений або розподілений контрольний сигнал передається, (2) чи використовуються системою TFDMA, LFDMA, EFDMA, або гібрид TFDMA/LFDMA/EFDMA, (3) чи мають дані і символи контрольного сигналу SC-FDMA одну і ту ж або різну тривалість, і так далі. Етапи 1110 і 1112 можуть бути виконані протягом кожного слота часу, якщо система Q-FDMA використовує стрибкоподібну частоту. Послідовність символів контрольного сигналу генерується, наприклад, ґрунтуючись на послідовності з множиною фаз (етап 1114). Ця послідовність типово містить один символ контрольного сигналу для кожного субдіапазону, що використовується для передачі контрольного сигналу. Наприклад, послідовність може містити N символів контрольного сигналу для TDMA або CDM з N субдіапазонами контрольного сигналу або Ν/2 символами контрольного сигналу для розподіленого або обмеженого контрольного сигналу з Ν/2 субдіапазонами контрольного сигналу. Символи даних також генеруються звичайним способом (етап 1116). Символ контрольного сигналу SC-FDMA генерується з послідовністю символів контрольного сигналу і так, що ці символи контрольного сигналу 92353 32 займають субдіапазони, що використовуються для передачі контрольного сигналу (етап 1118). Символи SC-FDMA даних генеруються з символами даних і так, що ці символи даних займають субдіапазони, що використовуються для передачі (етап 1120). Для контрольного сигналу CDM множина масштабованих символів контрольного сигналу SC-FDMA генерується, ґрунтуючись на символі SC-FDMA контрольного сигналу і ортогональному коді, призначеному передавачу. Символи SCFDMA даних мультиплексуються з символом SCFDMA контрольного сигналу, наприклад, використовуючи TDM, як показано на Фіг.5 або 7, або використовуючи CDM, як показано на Фіг.6 (етап 1122). Мультиплексовані дані і символи контрольного сигналу SC-FDMA передаються в призначеному частотно-часовому блоці (етап 1124). 2. Оцінка Каналу Звернемося знову до Фіг.1, де в приймачі 150 блок оцінки каналу для кожної приймальної антени 152 оцінює канальний відгук між кожним передавачем і цією приймальною антеною. Множину (Q) передавачів можуть спільно використовувати один і того ж частотно-часовий блок і можуть мультиплексувати свої контрольні сигнали, використовуючи TDM, CDM, TFDM або LFDM, як описано вище. Кожний блок оцінки каналу виконує комплементарне демультиплексування і отримує оцінку каналу для кожного з передавачів Q, що спільно використовують цей частотно-часової блок. Фіг.12 показує процес 1200, що виконується блоком оцінки каналу для кожної приймальної антени, щоб оцінити відповідь (відгук) безпровідного каналу для кожного передавача, ґрунтуючись на контрольному сигналі, прийнятому від цього передавача. Для ясності, оцінка каналу для одного частотно-часового блока, що спільно використовується Q передавачами, описана нижче. Блок оцінки каналу приймає символ SC-FDMA для пов'язаної антени в кожному періоді символу і відміняє TDM, або CDM, виконане для контрольного сигналу (етап 1210). Для схеми контрольного сигналу TDMA, яка показана на Фіг.5, Q прийнятих символів контрольного сигналу SC-FDMA отримують в Q періодах символу від Q передавачів, і прийнятий символ контрольного сигналу SC-FDMA для кожного передавача обробляють так, щоб дістати оцінку каналу для цього передавача. Для схеми контрольного сигналу CDM, яка показана на Фіг.6, Q прийнятих символів SC-FDMA, що містять контрольні сигнали CDM від Q передавачів, множать на Q ортогональних кодів, призначених для цих передавачів, і накопичують для того, щоб отримати Q прийнятих символів контрольного сигналу SC-FDMA для Q передавачів. Для розподіленої і обмеженої схем контрольних сигналів, які показані на Фіг.7-9В, один прийнятий символ контрольного сигналу SC-FDMA може бути отриманий в одному періоді символу для Q передавачів, і прийнятий символ контрольного сигналу SC-FDMA обробляють для того, щоб дістати оцінку каналу для кожного з Q передавачів. Блок оцінки каналу видаляє циклічний префікс в кожному прийнятому символі SC-FDMA і отримує K вхідних вибірок для цього прийнятого символу 33 SC-FDMA (етап 1212). Блок оцінки каналу потім виконує K-точкове DTF для K вхідних вибірок для кожного прийнятого символу SC-FDMA і отримує K прийнятих значень частотної області для цього прийнятого символу SC-FDMA (етап 1214). Блок оцінки каналу виконує оцінку каналу для значень прийнятого контрольного сигналу, отриманих з прийнятого символу контрольного сигналу(ів) SCFDMA. Блок оцінки каналу також надає на RX (приймаючий) процесор 160 просторового прийому значення прийнятих даних, отриманих з даних прийнятих символів SC-FDMA. Для ясності, оцінка каналу для одного передавача m описана нижче. Контрольні сигнали від Q передавачів ортогональні один до одного через використання TDMA, CDM, IFDM або LFDM. Прийняті значення контрольного сигналу для передавача m можна визначити як: p (11) R r (k ) =Hm,r(k)·Pm(k)+Nr(k), для k Kp де Pm(k) - значення контрольного сигналу, послане передавачем m в субдіапазоні k; Нm,r(k) - комплексний коефіцієнт посилення для безпровідного каналу між передавачем m і приймальною антеною г для субдіапазону k; p R r (k ) - прийняте значення контрольного сигналу від приймальної антени r для субдіапазону k; Nr(k) - шум на приймальній антені r для субдіапазону k, і Kр - піднабір з Ρ субдіапазонів контрольних сигналів. Для простоти, шум можна вважати як адитивний білий Гауссів шум (AWGN) з нульовим середнім і дисперсією Ν0. K-точкове DTF на етапі 1214 забезпечує K прийнятих значень для K повних субдіапазонів. Тільки Ρ прийнятих значень контрольного сигналу для Ρ субдіапазонів контрольного сигналу, що використовуються передавачем m, зберігають, і K-Р прийняті значення, що залишилися, відкидають (етап 1216). Ρ дорівнює N для TDMA і CDM схем контрольного сигналу і дорівнює N/Q для схеми розподіленого і обмеженого контрольного сигналу. Різні субдіапазони контрольного сигналу використовуються для TDMA, CDM, розподіленої і обмеженої схем контрольного сигналу, і отже різні прийняті значення контрольного сигналу зберігають для різних схем контрольного сигналу. Крім того, різні субдіапазони контрольного сигналу використовуються різними передавачами для схеми розподіленого і обмеженого контрольного сигналу, і отже різні прийняті значення контрольного сигналу зберігають для різних передавачів. Блок оцінки каналу може оцінити частотний відгук каналу для передавача m, використовуючи різні способи оцінки каналу, такі як спосіб MMSE, спосіб найменших квадратів (LS). і так далі. Блок оцінки каналу отримує Ρ оцінок коефіцієнта посилення каналу для Ρ субдіапазонів контрольного сигналу, що використовуються передавачем m, на основі Ρ прийнятих значень контрольного сигналу для цих субдіапазонів, і використовуючи MMSE, або способи LS (Етап 1218). Для способу MMSE початкова оцінка частотного відгуку може бути 92353 34 отримана, ґрунтуючись на прийнятих значеннях контрольного сигналу, таким чином: p R r (k ) P * (k ) ˆ , для k Kp Hmmse (k ) (12) m,r 2 P(k ) N0 ˆ де Hmmse (k ) - оцінка коефіцієнта посилення m,r каналу між передавачем m і приймальною антеною r для субдіапазону k, і "*" означає комплексне сполучення. Для способу LS, початкова оцінка частотного відгуку може бути отримана таким чином: p R r (k ) ˆ (13) , для k Kp Hls ,r (k ) m P(k ) Початкова оцінка частотного відгуку містить Ρ коефіцієнтів посилення каналу для Ρ субдіапазонів контрольного сигналу. Імпульсний відгук безпровідного каналу може бути охарактеризований сигналами L, де L може бути меншим ніж Р. Оцінка імпульсного відгуку каналу для передавача m може бути отримана, ґрунтуючись на Ρ оцінках коефіцієнта посилення каналу і використовуючи спосіб найменших квадратів (LS) або спосіб MMSE (етап 1220). Оцінка імпульсного відгуку каналу способом ˆ ls (n) для найменших квадратів з L сигналами, h m,r n=1..., L, може бути отримана, ґрунтуючись на початковій оцінці частотного відгуку, таким чином: ˆ ls ˆ init (14) hL 1 ( W H W P L ) 1W H HP 1 P L P L ˆ ˆ init є вектором Р 1, що містить Hls (k ) де H m,r P 1 ˆ mmse (k ) для k K'; або H m,r WP L - підматриця матриці WK K коефіцієнтів Фур'є; ˆ ˆ ls hL 1 є вектором L 1, що містить hls ,r (n) для m n=1..., L; і "Н" означає зв'язану транспозицію. Матриця WK K коефіцієнтів Фур'є визначена так, що (u, v)-ий запис, fu,v, визначається як: (u 1)( v 1) j2 K (15) fu, v e для u=1,…,K i v=1,…,K WP L містить Ρ рядків WK K відповідні Ρ су б діапазонам контрольного сигналу. Кожний рядок WP L містить перші L елементів відповідного рядка ˆ ls W K K· h містить L сигналів (відводів) оцінки імL 1 пульсного відгуку каналу способом найменших квадратів. Оцінка імпульсного відгуку каналу MMSE з L ˆ mmse (k ) для n=l..., L, може бути сигналами, H m,r отримана таким чином: ˆ mmse ( W H W ˆ init hL 1 NL L ) 1W H HP 1 (16) P L P L P L де NL L є L L автокореляційною матрицею дисперсії шуму і інтерференції. Для AWGN, NL L мо 35 92353 же бути визначено як NL L=N0·I, де N0 є дисперсією шуму. Р-точкове TDFT може також бути виконано відносно початкової оцінки частотного відгуку, щоб дістати оцінку імпульсного відгуку каналу з Ρ сигналами. Блок оцінки каналу може виконати фільтрацію і/або постобробку над початковою оцінкою частотного відгуку і/або оцінкою імпульсного відгуку каналу, щоб поліпшити якість оцінки каналу (етап 1222). Фільтрація може бути основана на фільтрі з кінцевою імпульсною характеристикою (FIR), фільтрі з нескінченною імпульсною характеристикою (TTR), або деякому іншому типі фільтра. У варіанті втілення усікання може бути виконане так, щоб зберегти тільки перші L сигналів (відводів) оцінки імпульсного відгуку каналу і замінити сигнали (відводи), що залишилися, нулями. У іншому варіанті втілення встановлення порогового значення може бути виконане для того, щоб скинути в нуль сигнали каналу, що мають низьку енергію нижче передбаченого порога. Поріг може бути обчислений, ґрунтуючись на енергії всіх Ρ сигналів або тільки перших L сигналів оцінки імпульсного відгуку каналу. У ще одному варіанті втілення вибір сигналу може бути виконаний для того, щоб зберегти В кращих сигналів каналу і скинути в нуль сигнали каналу, що залишилися. Блок оцінки каналу може дістати остаточну оцінку частотної характеристики (частотного відгуку) для N субдіапазонів в частотно-часовому блоці за допомогою (1) доповнення нулями оцінки імпульсного відгуку каналу L-сигналу або Р-сигналу до довжини N, і (2) виконуючи N-точкове DTF для розширеної оцінки імпульсного відгуку (етап 1224). Блок оцінки каналу може також дістати остаточну оцінку частотної характеристики для N субдіапазонів за допомогою (1) інтерполяції Ρ оцінок коефіцієнта посилення каналу, (2) виконуючи наближення згідно з методом найменших квадратів на Ρ оцінках коефіцієнта посилення каналу, або (3) використовуючи інші способи наближення. Оцінка частотної характеристики і/або оцінка імпульсного відгуку каналу для безпровідного каналу можуть також бути отримані іншими способами, використовуючи інші способи оцінки каналу. 3. Просторове мультиплексування Звернемося знову до Фіг.1, де канал один вхід - багато виходів (SIMO) сформований між єдиною антеною в кожному передавачі ПО і R антенами в приймачі 150. Канал SIMO для передавача m, для m=1..., М, може бути охарактеризований вектором R l hm(k,t) відповіді каналу для кожного субдіапазону, який може бути виражений як: hm,1(k, t ) hm (k, t ) hm,2 (k, t )  (17) hm,R (k, t ) де hm (k, t ) , для r=1..., R, є пов'язаним або комплексним коефіцієнтом посилення каналу між єдиною антеною в передавачі 110m і R антенами в приймачі 150 для субдіапазону k в слоті часі t. Другий канал SIMO сформований між кожним передавачем і приймачем. Вектори відповіді каналу 36 для Μ передавачів 110а-110m можуть бути позначені як h1{k,t)-hM{k,t), відповідно. Якщо число передавачів, вибраних для передачі (М) менше або дорівнює числу каналів трафіка в одному наборі каналів (або M S), то Μ передавачам можна призначити різні канали трафіка в одному наборі каналів. Якщо число передавачів більше, ніж число каналів трафіка в одному наборі каналів (або M>S), то ці передавачі можуть бути призначеними каналами трафіка з найменшого числа наборів каналу. Мінімальне число наборів (Q) каналу, необхідне для підтримки Μ передавачів, можна визначити як Q= M/S , де " x " означає оператор округлення зверху, який забезпечує цілочисельне значення, яке є рівним або більшим ніж х. Якщо множина (Q) наборів каналу використовується для Μ передавачів, то кожний передавач спостерігає перешкоди від більшості Q-1 інших передавачів в будь-який заданий момент і є ортогональним до щонайменше M-(Q-1) інших передавачів. Для системи Q-FDMA, до Q передавачів можуть спільно використати даний частотно-часовий блок. Для системи Q-FDMA зі стрибками по частоті, заданий передавач передає на різних наборах субдіапазонів в різні слоти часі і спільно використовує частотно-часові блоки з іншими передавачами протягом часу через псевдовипадкову природу стрибків по частоті. Для простоти, наступний опис приводиться для одного частотно-часового блока, що спільно використовується передавачами від 1 до Q. Канал «багато входів-багато виходів» (ΜΙΜΟ) сформований між Q передавачами, що спільно використовують один і той же частотно-часовий блок, і приймачем 150. Канал ΜΙΜΟ може бути охарактеризований матрицею H(k,t) R Q відповіді каналу для кожного субдіапазону в частотночасовому блоці, яка може бути виражена як: (18) H(k,t)=[h1(k,t)h2(k,t)…hQ(k,t)], для k Kd де Kd - набір субдіапазонів для частотночасового блока. Взагалі, кожний передавач може бути обладнаний однією або множиною антен. Передавач з множиною антен може передавати різні потоки символів SC-FDMA від множини антен, і тоді повинен мати один вектор відповіді каналу в H(k,t) для кожної антени передавача. Ця множина передач від передавача з множиною антен може бути оброблена таким же чином, як і множина передач від множини передавачів з єдиною антеною. Кожний з Q передавачів може передавати дані і контрольний сигнал, використовуючи TFDMA, LFDMA, або EFDMA. Приймач 150 обробляє вхідні вибірки від R антен приймача, і набуває прийнятих значень даних. Прийняті значення даних для кожного субдіапазону k в кожний період символу n слота часу t можуть бути виражені як: (19) r(k,t,n)=H(k,t)·x(k,t,n)+n(k,t,n), для k Kd де x(k,t,n) - вектор Q 1 з Q значеннями даних, посланими Q передавачами на субдіапазоні k в період n символу слота часу t; r(k,t,n) - вектор R 1 з R прийнятими значеннями даних, отриманими через R приймальних антен 37 для субдіапазону k в період n символу слота часу t; і n(k,t,n) - вектор шуму для субдіапазону k в період n символу слота часу t. Для простоти, матриця H(k,t) відповіді каналу, як передбачається, є сталою для всього слота часу і не є функцією періоду n символу. N векторів передачі, x(k,t,n) для k Kd, сформовані Q передавачами для N субдіапазонів в кожний період n символу слота часу t. Кожен вектор x(k,t,n) містить Q значень даних, посланих Q передавачами на субдіапазоні k в період n символу слота часу t. N векторів прийому, r(k,t,n) для k Kd, отримані для N субдіапазонів в кожний період n символу кожного часового слота t. Кожен вектор r(k,t,n) містить R значень прийнятих даних, отримані за допомогою R антен в приймачі 150 для одного субдіапазону за один період символу. Для заданого субдіапазону k, періоду n символу і слота часу t, je значення даних у векторі x(k,t,n) множиться на jий вектор/стовпець матриці Н(М) відповіді каналу для того, щоб згенерувати вектор rj(k,t,n). Q значень даних в x(k,t,n), які послані різними Q передавачами, множать на Q стовпців H(k,t), щоб згенерувати Q векторів rl(k,t,n)-rQ(k,t,n), один вектор для кожного передавача. Вектор r(k,t,n), отриманий приймачем 150, складений з лінійної комбінації Q векторів rl(k,t,n)-rQ(k,t,n), або Q r(k,t,n)= r (k, t, n) . Кожне прийняте значення даj j 1 них в r(k,t,n) містить, таким чином, компонент кожного з Q переданих значень даних в x(k,t,n). Q значень даних, послані одночасно Q передавачами на кожному субдіапазоні k в кожний період n символу слота часу t таким чином надають перешкоди один на один в приймачі 150. Приймач 150 може використовувати різні способи просторової обробки прийому в приймачі, щоб відділити передачі даних, послані одночасно Q передавачами, на кожному субдіапазоні в кожний період символу. Ці способи просторової обробки прийому в приймачі включають в себе спосіб перетворення в нуль (ZF), спосіб MMSE, і спосіб комбінування максимального співвідношення (MRC). Приймач 150 може отримати матрицю просторового фільтра, основану на способі ZF, MMSE, або MRC, таким чином: Mzf(k,t)=[HH(k,t)·H(k,t)]-1·HH(k,t) (20) Mmmse(k,t)=Dmmse(k,t)·[HH(k,t)· (21) H(k,t)+ 2·I]-1·HH(k,t) H Mmrc(k,t)=Dmrc(k,t)·H (k,t) (22) де Dmmse(k,t)=diag{[HH(k,t)·H(k,t)+ 2·I]-1·HH(k,t)·H(k,t)}-1; i Dmrc(k,t)=diag[HH(k,t)·H(k,t)]-1 Приймач 150 може оцінити матрицю H(k,t) відповіді каналу для кожного субдіапазону, ґрунтуючись на контрольних сигналах, прийнятих від Q передавачів. Для ясності, даний опис не передбачає ніякої помилки оцінки каналу. Приймач 150 потім використовує матрицю H(k,t) очікуваної відповіді каналу, щоб отримати матрицю просторово 92353 38 го фільтра. Оскільки H(k,t), як передбачається, є сталою в слоті часі t, та ж сама матриця просторового фільтра може використовуватися протягом всіх періодів символу в слоті часі t Приймач 150 може виконати просторову обробку прийому таким чином: ˆ x(k, t, n) M(k, t ) r(k, t, n), (23) x(k, t, n) ~(k, t, n) n де M(k,t) може дорівнювати Mzf(k,t), Mmmse(k,t), або Mmrc(k,t); ~(k, t, n) õ - вектор L 1 з L виявленими значеннями даних для субдіапазону k в періоді n символу слота часу t; і ~(k, t, n) n - шум після просторової обробки в приймачі. Виявлене значення даних є оцінкою переданого значення даних. Оцінки з просторового фільтра MMSE Mmmse(k,t) і просторового фільтра MRC Mmrc(k,t) є ненормалізованими оцінками значень даних в x(k,t,n). Перемноження з матрицею масштабування Dmmse(k,t) або Dmrc(k,t) забезпечує нормалізовані оцінки значень даних. Взагалі, різним наборам передавачів можуть бути призначені різні набори субдіапазонів в заданому часовому слоті, наприклад, як визначено їх шаблонами стрибка. S наборів передавачів, призначених на S наборів субдіапазону в заданому часовому слоті можуть містити однакові або різні числа передавачів. Крім того, кожний набір передавачів може містити передавачі з однією антеною, передавачі з множиною антен, або комбінацію обох. Різні набори передавачів можуть також бути призначені для даного набору субдіапазонів в різних слотах часі. Матриця H(k,t) відгуку каналу для кожного субдіапазону в кожному часовому слоті визначається набором передавачів, що використовують цей субдіапазон в цьому слоті часі і містить один або більше за вектори/стовпці для кожного передавача, що передає в цьому субдіапазоні в цьому слоті часі. Матриця H(k,t) може містити множину векторів для передавача, що використовує множину антен для того, щоб передати різні потоки на приймач 150. Як показано вище, множина передач даних, посланих одночасно Q передавачами на кожному субдіапазоні K в кожний період символу n кожного часового слота t може бути виділено приймачем 150, ґрунтуючись на їх просторових сигнатурах, які задаються їх векторами hm(k,t) відгуку каналу. Це дозволяє системі Q-FDMA володіти більш високою місткістю. Q-FDMA може використовуватися для прямих і зворотних ліній зв'язку. Для зворотної лінії зв'язку множину терміналів можуть передавати одночасно на одному і тому ж частотно-часовому блоці до базової станції з множиною антен, яка може виділити передачі від цих терміналів, використовуючи способи просторової обробки прийому, описані вище. Для прямої лінії зв'язку базова станція з множиною антен може отримати оцінки каналу для всіх терміналів (наприклад, ґрунтуючись на контрольних сигналах, переданих цими терміналами) і 39 виконати просторову обробку передавача для передач, посланих цим терміналам. Наприклад, базова станція може виконати просторову обробку передавача для термінала m таким чином: (24) xm(k,t,n)=hm*(k,t)·sm(k,t,n), для k Kd де sm(k,t,n) - символ даних, який повинен бути посланий терміналу m в субдіапазоні k в період символу n слота часу t; і xm(k,t,n) - вектор R 1 з R символами передачі, які повинні бути послані через антени R терміналу m на субдіапазоні k в період символу n слота часу t. Рівняння (24) показує просторову обробку передачі, використовуючи формування діаграми спрямованості MRC. Базова станція може також виконати інший тип просторової обробки передачі. Наприклад, базова станція може виконувати передачі двом користувачам, що одночасно використовують формування діаграми спрямованості із перетворенням в нуль і може сформувати промінь для першого користувача так, щоб інший користувач лежав в нулі цього променя і не спостерігав ніякої перешкоди від першого користувача. На прямій лінії зв'язку термінал з множиною антен може приймати передачі від множини базових станцій. Кожна базова станція може передавати на термінал, використовуючи різні шаблони стрибка, призначені терміналу цією базовою станцією. Шаблони стрибка, призначені різними базовими станціями терміналу можуть перекриватися. Кожен раз, коли це відбувається, термінал може використовувати просторову обробку приймача, щоб виділити множину передач, посланих одночасно на одному і тому ж субдіапазоні в один і той же період символу цими базовими станціями. Q-FDMA може також використовуватися для того, щоб поліпшити продуктивність під час перемикання каналів зв'язку. Термінал А може бути переданий від базової станції 1 до базової станції 2. Під час перемикання каналів зв'язку базова станція 2 може отримати передачу від термінала А на субдіапазонах, які накладаються (перекриваються з) на субдіапазони, призначені іншому терміналу В, що обмінюється з базовою станцією 2. Базова станція 2 може виконати просторову обробку для приймача для того, щоб розділити передачі від терміналів А і В. Базова станція 1 або 2 може також об'єднати інформацію (наприклад, значення виявлених даних), отриману двома базовими станціями для термінала А, який є процесом, відомим як «м'яке перемикання каналів зв'язку», для поліпшення роботи. Базова станція 1 і 2 може також послати ортогональний контрольний сигнал терміналу А. Мережа може бути спроектована так, що контрольні сигнали для прямої лінії зв'язку і/або зворотної лінії зв'язку в різних секторах є ортогональними один до одного. Ортогональні контрольні сигнали можна послати по прямій і зворотній лініях зв'язку, щоб полегшити оцінку каналу. Множина терміналів, які спільно використовують один і той же частотночасовий блок, можуть послати ортогональні контрольні сигнали до заданої базової станції. Множина базових станцій можуть також послати ортогональний контрольний сигнал заданому терміналу, 92353 40 наприклад, під час перемикання каналів зв'язку. Ортогональні контрольні сигнали можна послати, використовуючи будь-яку зі схем передачі контрольного сигналу, описаних тут. 4. Передача H-ARO Система Q-FDMA може використовувати гібридний автоматичний запит повторення (H-ARQ), який також називають передачею із збільшеною надмірністю (IR). При H-ARQ передавач посилає одну або множину передач для пакету даних, поки пакет не буде правильно декодований приймачем, або поки не буде послане максимальне число передач. H-ARQ поліпшує надійність для передачі даних і підтримує адаптацію швидкості передачі для пакетів в присутності змін в умовах каналу. Фіг.13 показує передачу H-ARQ. Передавач обробляє (наприклад, кодує і модулює) пакет даних (Пакет 1), і генерує множину (В) блоків даних, які можна також назвати кадрами або субпакетами. Кожний блок даних може містити достатню інформацію, щоб дозволити приймачу правильно декодувати пакет при сприятливих умовах каналу. Блоки даних В містять різну інформацію надмірності для пакету. Кожний блок даних можна послати в будь-якому числі слотів часу. Для прикладу, який показаний на Фіг.13, кожний блок даних посилають в одному слоті часі. Передавач передає перший блок даних (Блок 1) для пакету 1 в слоті часі 1. Приймач отримує і обробляє (наприклад, демодулює і декодує) блок 1, визначає, що пакет 1 декодований з помилкою, і посилає негативне підтвердження (NAK) передавачу в слоті часі 2. Передавач отримує NAK і передає другий блок даних (Блок 2) для пакету 1 в слоті часі 3. Приймач приймає блок 2, обробляє блоки 1 і 2, визначає, що Пакет 1 все ще декодується з помилкою, і посилає NAK в слоті часі 4. Передача блока і відповідь NAK можуть продовжуватися будь-яке число разів. Для прикладу, який показано на Фіг.13, передавач передає блок даних χ (Блок х) для Пакету 1 в слоті часі t, де х В. Приймач приймає Блок х, обробляє Блоки 1-х для Пакету 1, визначає, що пакет декодований правильно, і посилає назад АСK в слоті часі 2b. Передавач приймає АСK і закінчує передачу Пакету 1. Передавач обробляє наступний пакет даних (Пакет 2) і передає блоки даних для Пакету 2 схожим способом. На Фіг.13 є затримка одного слота часу для відповіді ACK/NAK для кожної передачі блока. Щоб поліпшувати використання каналу, передавач може передати множину пакетів способом чергування. Наприклад, передавач може передати один пакет в слотах часі з непарним номером, і інший пакет в слотах часі з парним номером. Більше ніж два пакети можуть також бути чергувалися для більш довгої затримки ACK/NAK. Фіг.13 показує передачу NAK і АСK. Для схеми на основі АСK, АСK посилають, тільки якщо пакет декодований правильно, і NAK не посилають і передбачається відсутністю АСK. Фіг.14 показує передачі H-ARQ для двох передавачів а і b зі стрибками по частоті. Кожний передавач може передати новий пакет, що починається в будь-якому слоті часі. Кожний передавач 41 може також передати будь-яке число блоків даних для кожного пакету і може передати інший пакет після прийому АСK для поточного пакету. Пакети, передані кожним передавачем, таким чином здаються асинхронними відносно пакетів, переданих іншими передавачами. При стрибках по частоті кожний передавач передає в послідовності частотно-часових блоків. Кожний передавач може надавати перешкоди іншим передавачам псевдовипадковим способом, якщо ці передавачі є призначеними каналами трафіка в різних наборах каналу, як показано на Фіг.14. Множина передавачів можуть також надавати перешкоди один на один в кожному частотно-часовому блоці, якщо ним призначений один і той же канал трафіка (не показаний на Фіг.14). Приймач приймає передачі блоків від передавачів і виконує просторову обробку приймача для кожного частотно-часового блока з передачами блоків від множини передавачів. Приймач демодулює і декодує кожний пакет, ґрунтуючись на всіх оцінках символу даних, отриманих для всіх передач блоків, прийнятих для цього пакету. Для кожного пакету, який декодований правильно, може бути закінчена передача H-ARQ для цього пакету, і перешкоди через цей пакет можуть бути оцінені і відняті з вхідних вибірок або прийнятих значень даних для частотно-часового блока(ів), що використовується цим пакетом. Оцінка перешкоди може бути отримана, наприклад, кодуванням і модуляцією пакету таким же чином, як це виконано передавачем, і множенням результуючих символів на оцінки каналу для пакету. Приймач може виконати просторову обробку приймача над відміненими через перешкоду символами для всіх частотно-часових блоків, що використовуються правильно декодованими пакетами, щоб дістати нові оцінки символу даних для пакетів, які декодовані з помилкою і передані на тих же самих блоках частоти часу, що і правильно декодовані пакети. Кожний пакет, декодований з помилкою, і що перекривається щонайменше частково (тобто, що спільно використовують який-небудь частотночасовий блок) з будь-яким правильно декодованим пакетом може демодулюватися і декодуватися, ґрунтуючись на всіх оцінках символу даних для того пакету. 5. Передавач і Приймач Фіг.15 показує варіант втілення передавача 110m. У процесорі 120m передачі даних (ТХ) і контрольного сигналу кодер 1512 приймає дані трафіка, кодує кожний пакет даних, ґрунтуючись на схемі кодування, генерує закодований пакет, і розділяє кожний закодований пакет на множину блоків даних. Перемежовувач 1514 виконує перемежовування або переупорядковування кожного блока даних, ґрунтуючись на схемі перемежовування. Блок 1516 перетворення символів перетворює перемежовані біти в кожному блоці даних в символи даних, ґрунтуючись на схемі модуляції. Генератор 1520 контрольного сигналу генерує символи контрольного сигналу, наприклад, ґрунтуючись на послідовності з множиною фаз. Модуль 1522 TDM/CDM мультиплексує символи даних з символами контрольного сигналу, 92353 42 використовуючи TDM (наприклад, як показано на Фіг.5 або 7) або CDM (наприклад, як показано на Фіг.6). Дані і символи контрольного сигналу можуть також бути мультиплексовані після модуляції SCFDMA. У контролері/процесорі 140m генератор 1542 FH визначає набір субдіапазонів для використання для передачі в кожному часовому слоті, наприклад, ґрунтуючись на шаблоні стрибків, призначеному передавачу 110m. Для розподілених і обмежених контрольних сигналів контролер/процесор 140m також визначає піднабір субдіапазонів для використання для передачі контрольного сигналу. Наприклад, передавачам, яким призначили канали трафіка в наборі 1 каналів, може бути призначений перший піднабір, передавачам, яким призначили канали трафіка в наборі 2 каналів, може бути призначений другий піднабір, і так далі. Модулятор 130m SC-FDMA генерує дані символів SC-FDMA так, що символи даних посилають в наборі субдіапазонів, що використовуються для передачі. Модулятор 130m SC-FDMA також генерує символи контрольного сигналу SC-FDMA так, що символи контрольного сигналу посилають в піднаборі субдіапазонів, що використовуються для передачі контрольного сигналу. Фіг.16 показує варіант втілення приймача 150. У приймачі 150, R модулів 1610а-1610r DTF приймають вхідні вибірки від модулів 154а-154r приймача, відповідно, для R приймальних антен. Кожний модуль 1610 DTF виконує дискретне перетворення Фур'є відносно вхідних вибірок протягом кожного періоду символу, щоб отримати значення частотної області протягом цього періоду символу. R блоків 1620а-1620r демультиплексорів/канальної оцінки приймають значення частотної області від модулів 1610а-1610r DTF, відповідно. Кожний демультиплексор 1620 забезпечує значення частотної області для даних (або значення прийнятих даних) до K просторових процесорів 1632а-1632k субдіапазонів. Кожний блок 1620 оцінки каналу отримує оцінку каналу для кожного передавача, ґрунтуючись на значеннях частотної області для контрольного сигналу (або значеннях прийнятого контрольного сигналу), отримані для цього передавача. Модуль 1634 обчислення матриці просторового фільтра формує матрицю H(k,t) відповіді каналу для кожного субдіапазону в кожному часовому слоті, ґрунтуючись на векторах відповіді каналу для всіх передавачів, використовуючи цей субдіапазон і часової слот. Модуль 1634 обчислення потім отримує матрицю M(k,t) просторового фільтра для кожного субдіапазону кожного часового слота, ґрунтуючись на матриці H(k,t) відповіді каналу для цього субдіапазону і часового слота, як описано вище. Модуль 1634 обчислення забезпечує K матриць просторового фільтра для K субдіапазонів в кожному часовому слоті. К процесорів 1632а-1632k просторових субдіапазонів набувають прийнятих значень даних для субдіапазонів 1-K відповідно, від демультиплексорів 1620а-1620r. Кожний просторовий процесор 1632 субдіапазону також отримує матрицю просторового фільтра для його субдіапазону, виконує 43 просторову обробку приймача для прийнятих значень даних з матрицею просторового фільтра, і видає детектовані значення даних. Протягом кожного періоду символу, K просторових процесорів 1632а 1632k забезпечують K векторів виявлених значень даних для K субдіапазонів на демультиплексор 1636 (Demux). Демультиплексор 1636 відображає значення виявлених даних для кожного передавача на виявлені символи SC-FDMA. Виявлений символ SC-FDMA для даного передавача m є символом SC-FDMA, який отриманий приймачем 150 для цього передавача з перешкодою від інших передавачів, придушених за допомогою просторової обробки приймача. Демодулятор SC-FDMA 170 обробляє кожний виявлений символ SC-FDMA і забезпечує оцінки символу даних до процесора 172 RX (прийому). Демодулятор SC-FDMA 170 може виконувати вирівнювання, видалення пилоподібного сигналу фази для TFDMA, зворотне відображення символів з призначених субдіапазонів, і так далі. Демодулятор SC-FDMA 170 також відображає символ значення даних m передавачів на m потоків, ґрунтуючись на каналах трафіка, призначених для цих передавачів. Генератор 1642 FH визначає субдіапазони, що використовуються кожним передавачем, ґрунтуючись на шаблоні стрибків, призначеному на цей передавач. Процесор 172 RX (прийнятого) символу виконує зворотне відображення, обернене перемежовування, і декодують оцінки символу даних для кожного передавача і забезпечують декодовані дані, так само як і стан декодування, для кожного декодованого пакету. Контролер 180 може генерувати АСK і/або NAK, ґрунтуючись на стані декодування і може послати АСK і/або NAK назад на передавачі, щобкерувати передачею блоків даних для H-ARQ. Способи, описані тут, можуть бути здійснені різними засобами. Наприклад, ці способи можуть бути здійснені в апаратних засобах, програмному забезпеченні, або їх комбінації. Для здійснення за 92353 44 допомогою апаратних засобів модулі процесора, що використовуються для виконання передачі контрольного каналу, оцінки каналу, просторової обробки прийому і так далі, можуть бути здійснені в одній або більше спеціалізованих інтегральних схемах (ASIC), процесорах цифрових сигналів (DSP), пристроях цифрової обробки сигналів (DSPD), програмованих логічних пристроях (PLD), програмованих користувачем вентильних матрицях (FPGA), процесорах, контролерах, мікроконтролерах, мікропроцесорах, електронних пристроях, інших електронних модулях, розроблених для виконання функції, описаних тут, або їх комбінації. Для програмного здійснення способи можуть бути реалізовані модулями (наприклад, процедурами, функціями, і так далі), які виконують функції, описані тут. Програмні коди можуть бути збережені в модулі пам'яті (наприклад, модуль 142 або 182 пам'яті на Фіг.1) і виконуватися процесором (наприклад, контролер 140 або 180). Модуль пам'яті може бути здійснений в процесорі або бути зовнішнім для процесора. Заголовки включені сюди для посилання і допомагають у визначенні місцезнаходження певних розділів. Ці заголовки не призначені для того, щоб обмежити можливості понять, описаних під ними, і ці поняття можуть мати застосовність в інших розділах всюди по всій специфікації. Попередній опис розкритих варіантів втілень забезпечується для того, щоб дати можливість будь-якому фахівцеві в даній галузі техніки виконати або використати даний винахід. Різні модифікації до цих варіантів втілення будуть очевидні фахівцям в даній галузі техніки, і загальні принципи, визначені тут, можуть бути застосовані до інших варіантів втілення, не відступаючи від суті або об'єму винаходу. Таким чином, даний винахід не призначений, щоб бути обмеженим варіантами втілення, які показані тут, але повинен отримати найширші можливості, сумісні з принципами і новими особливостями, розкритими тут. 45 92353 46 47 92353 48 49 92353 50 51 92353 52 53 92353 54 55 92353 56 57 92353 58 59 92353 60
