Ручний одноразовий вогнегасний імпульсний пристрій

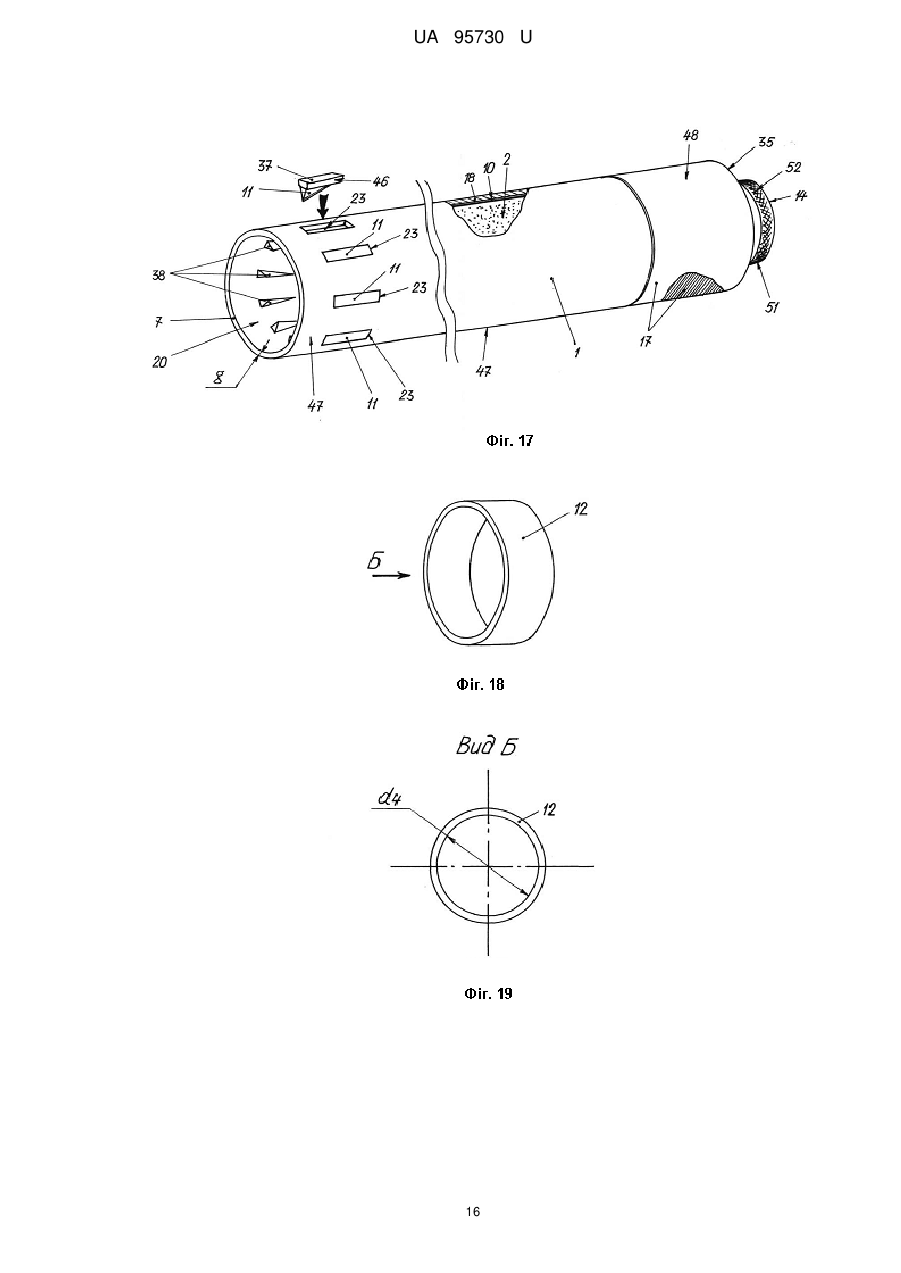

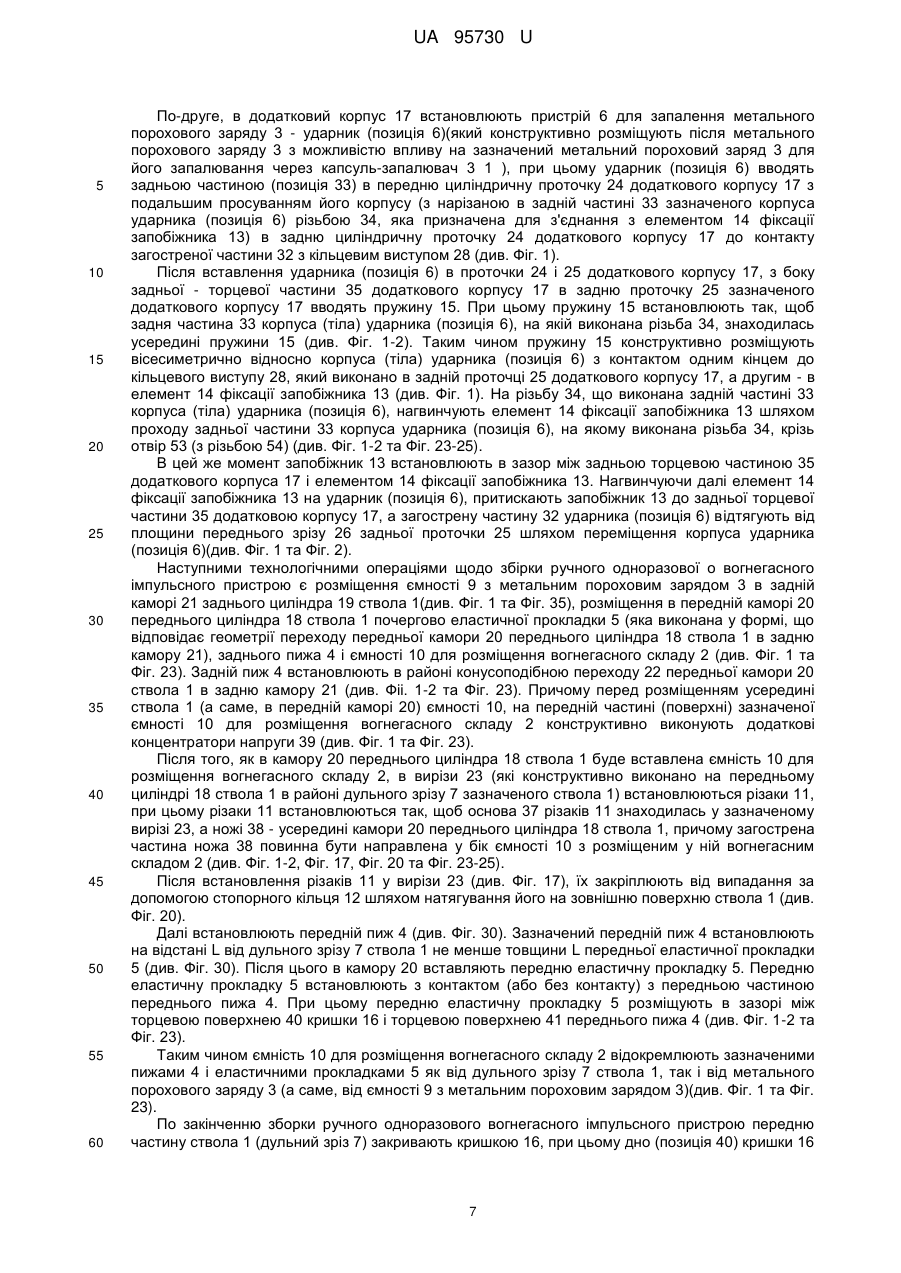

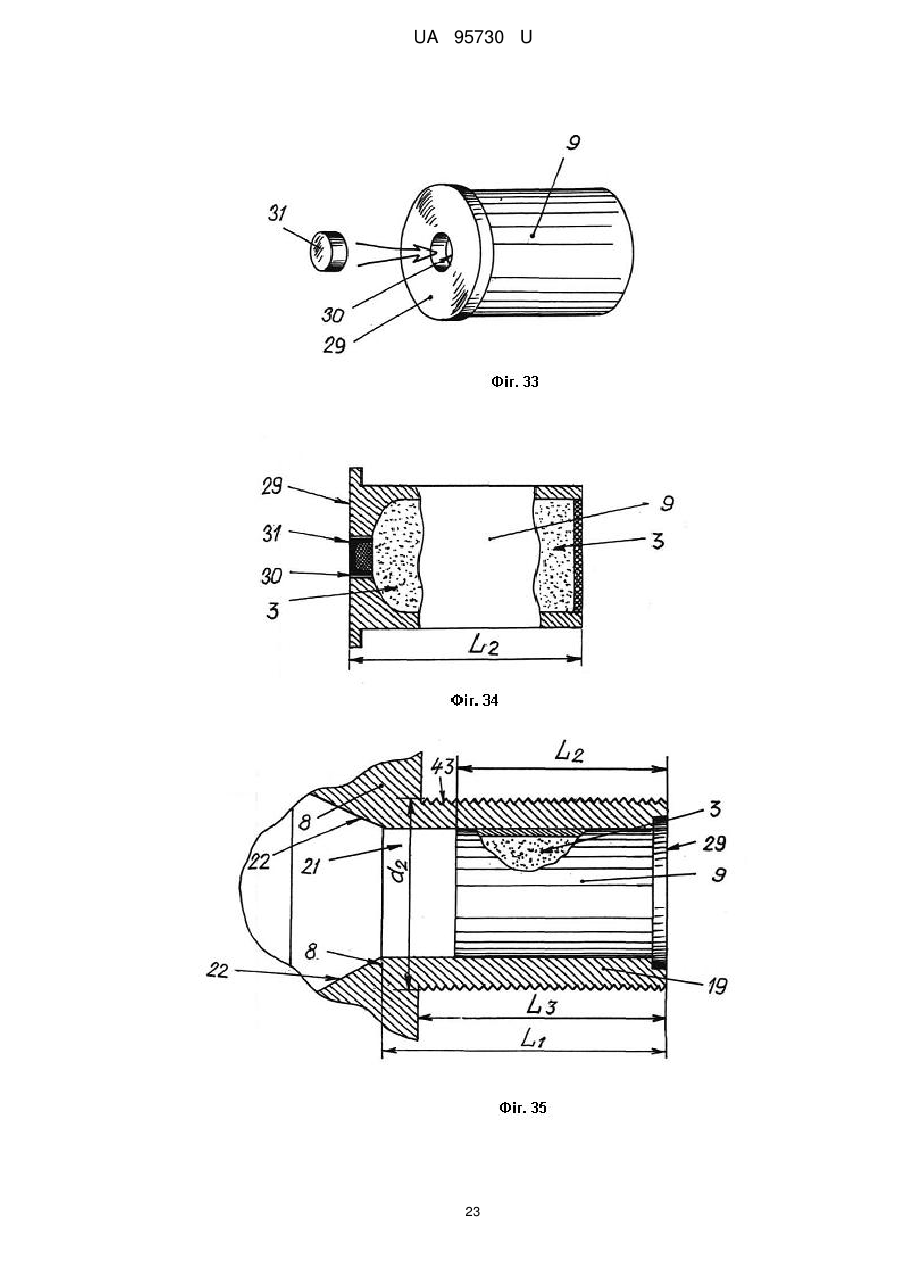

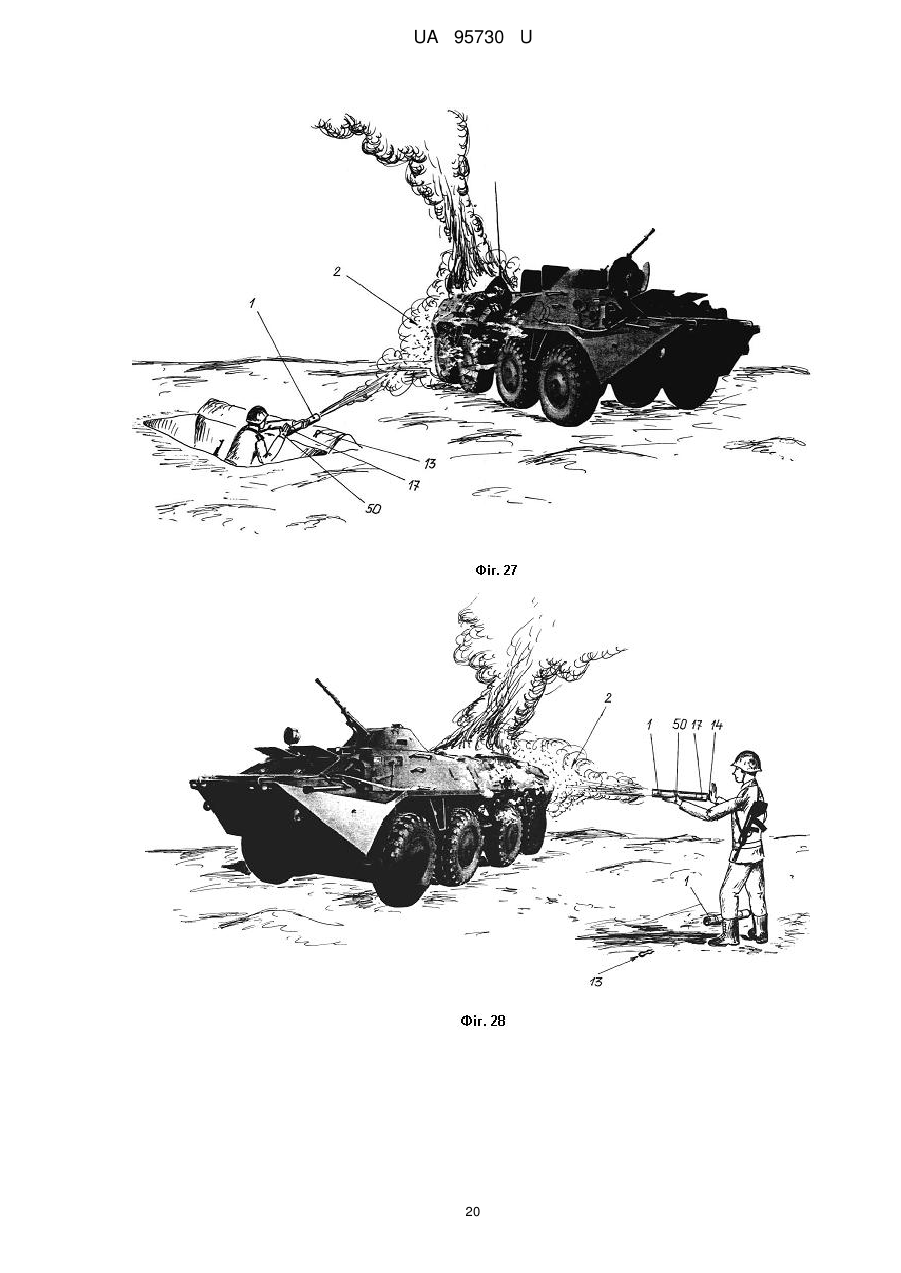

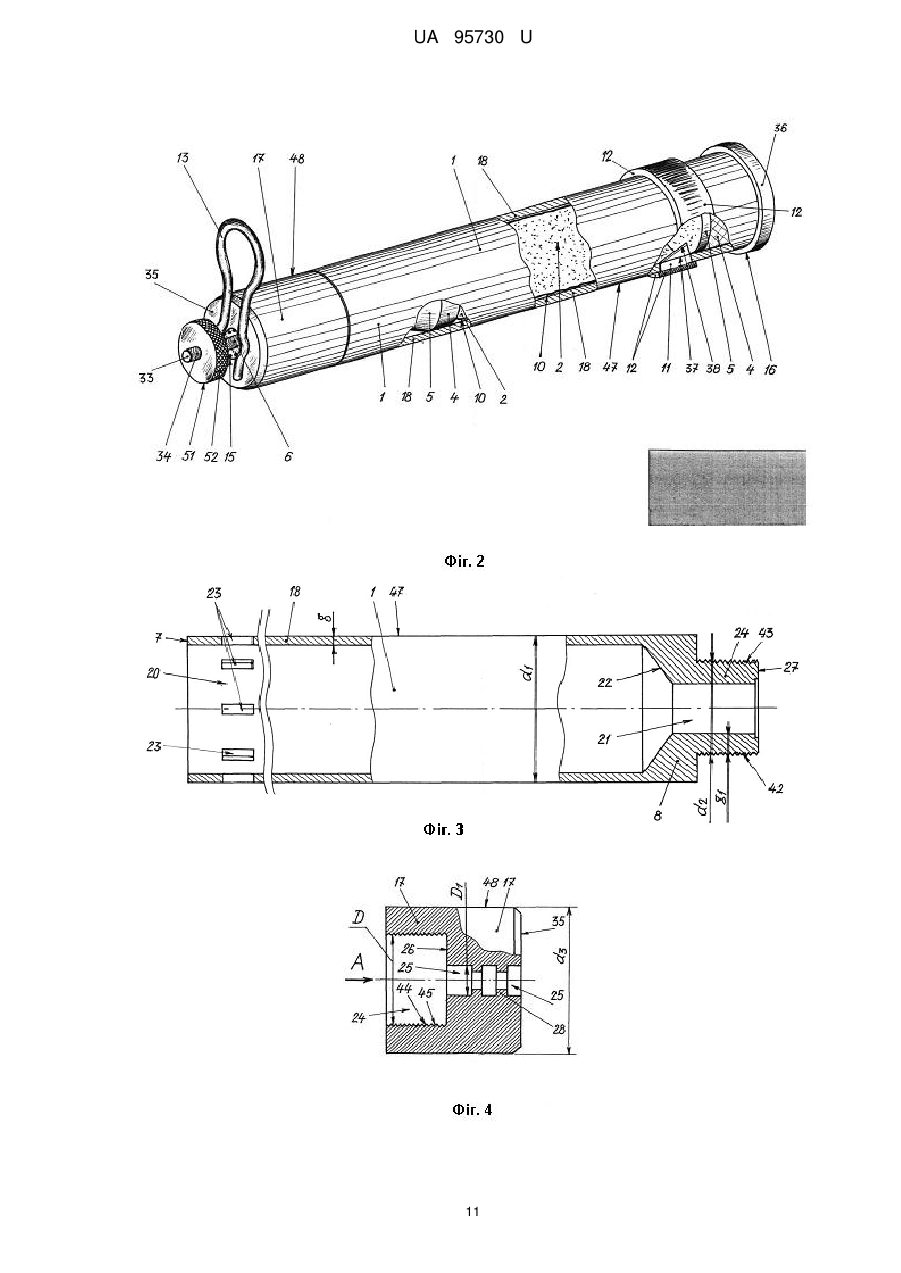

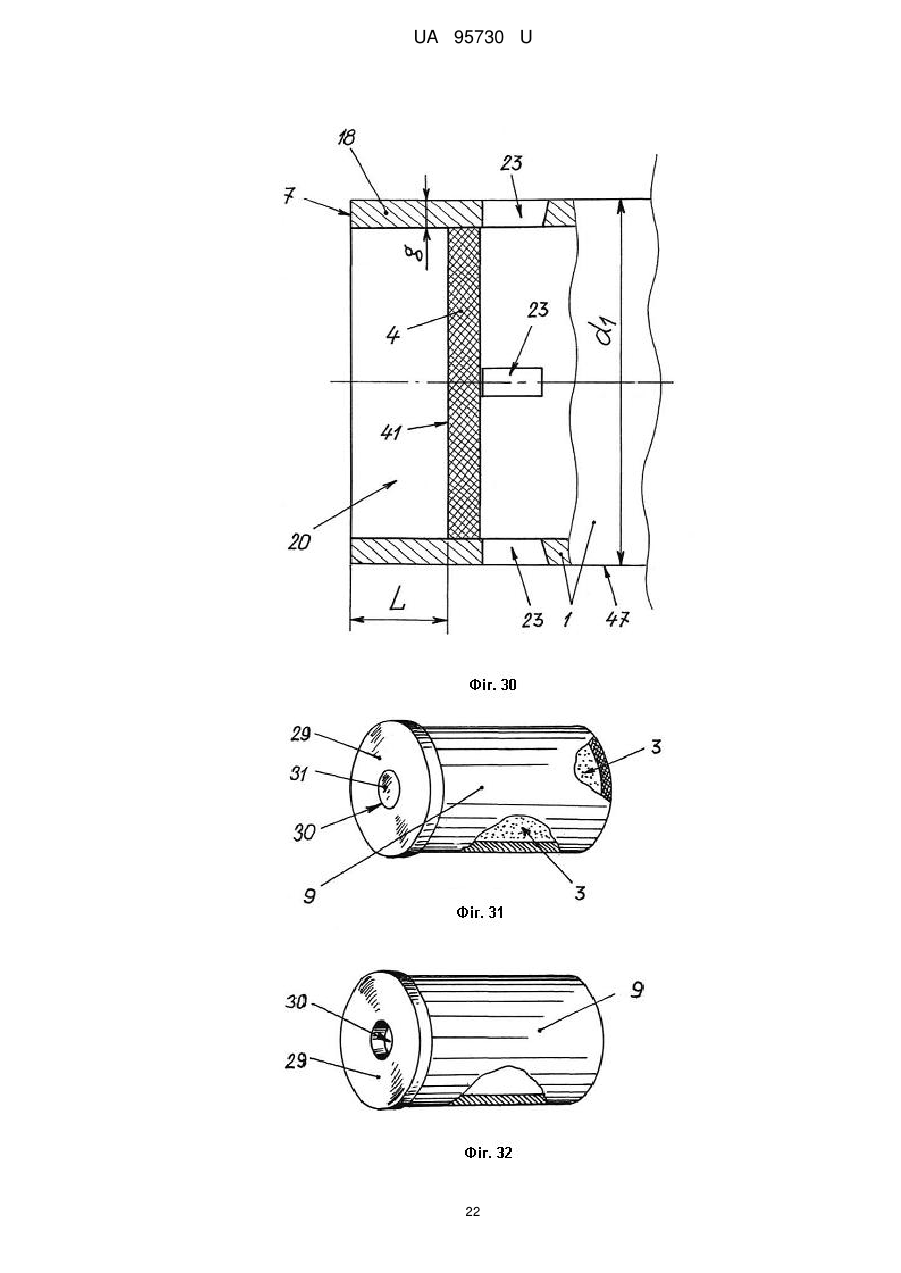

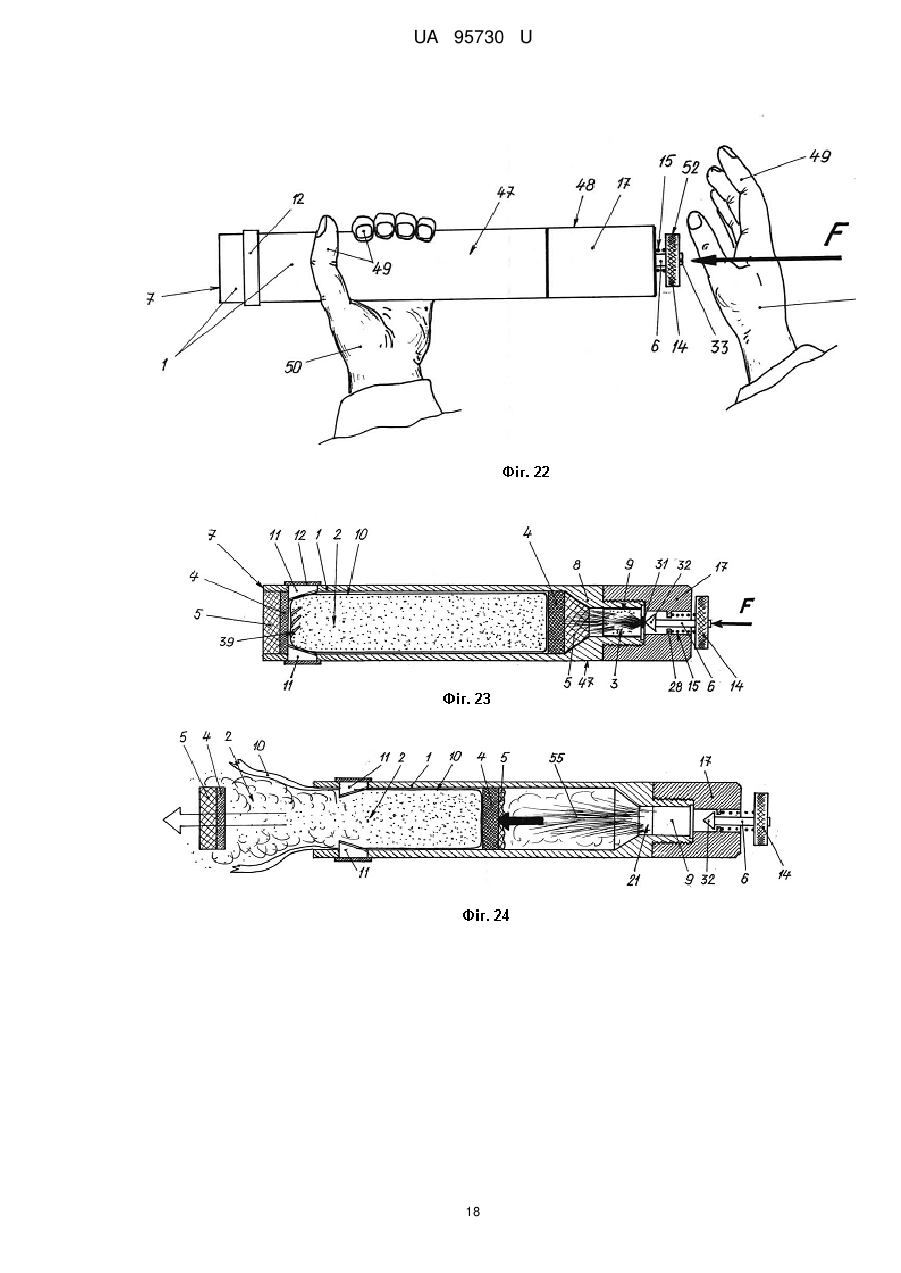

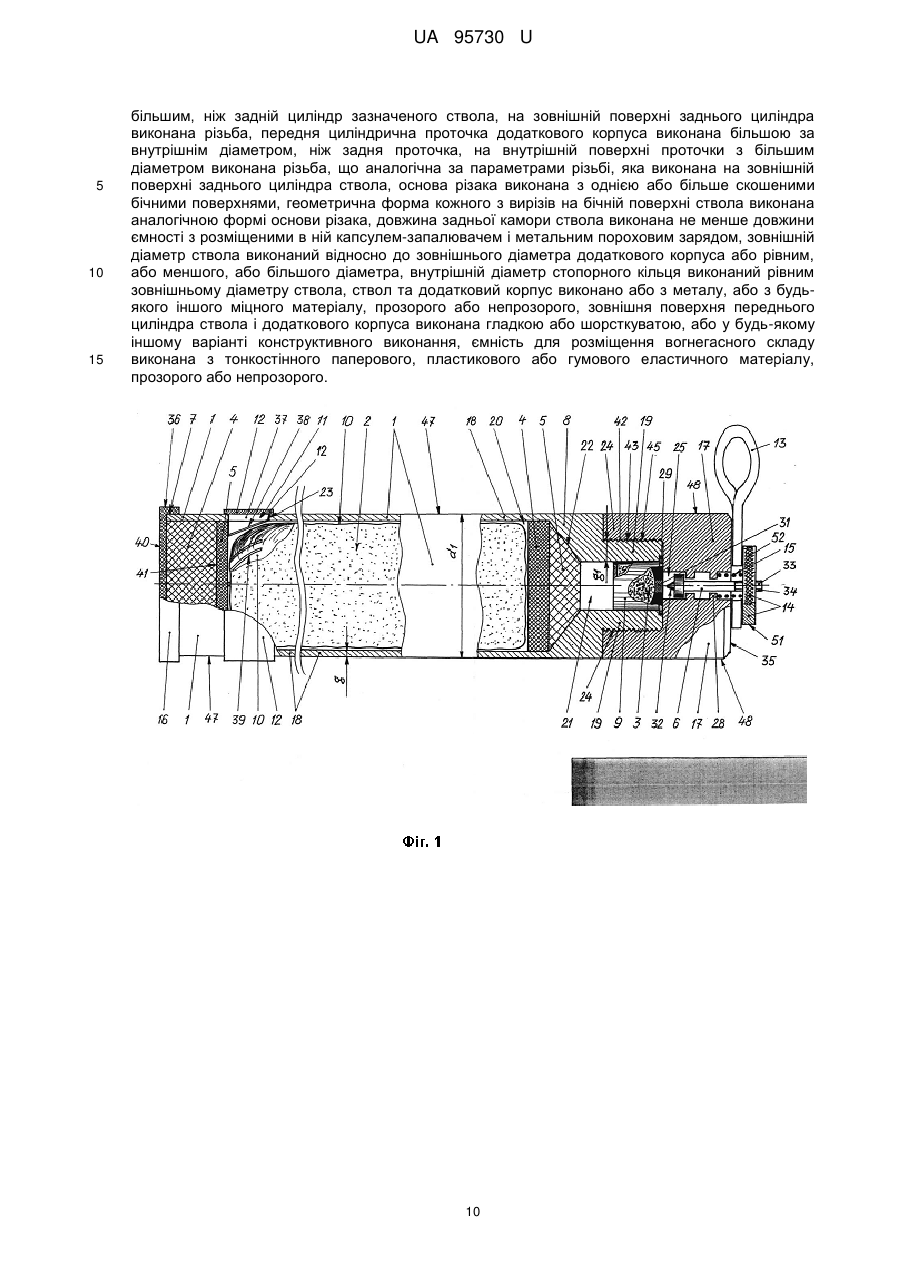

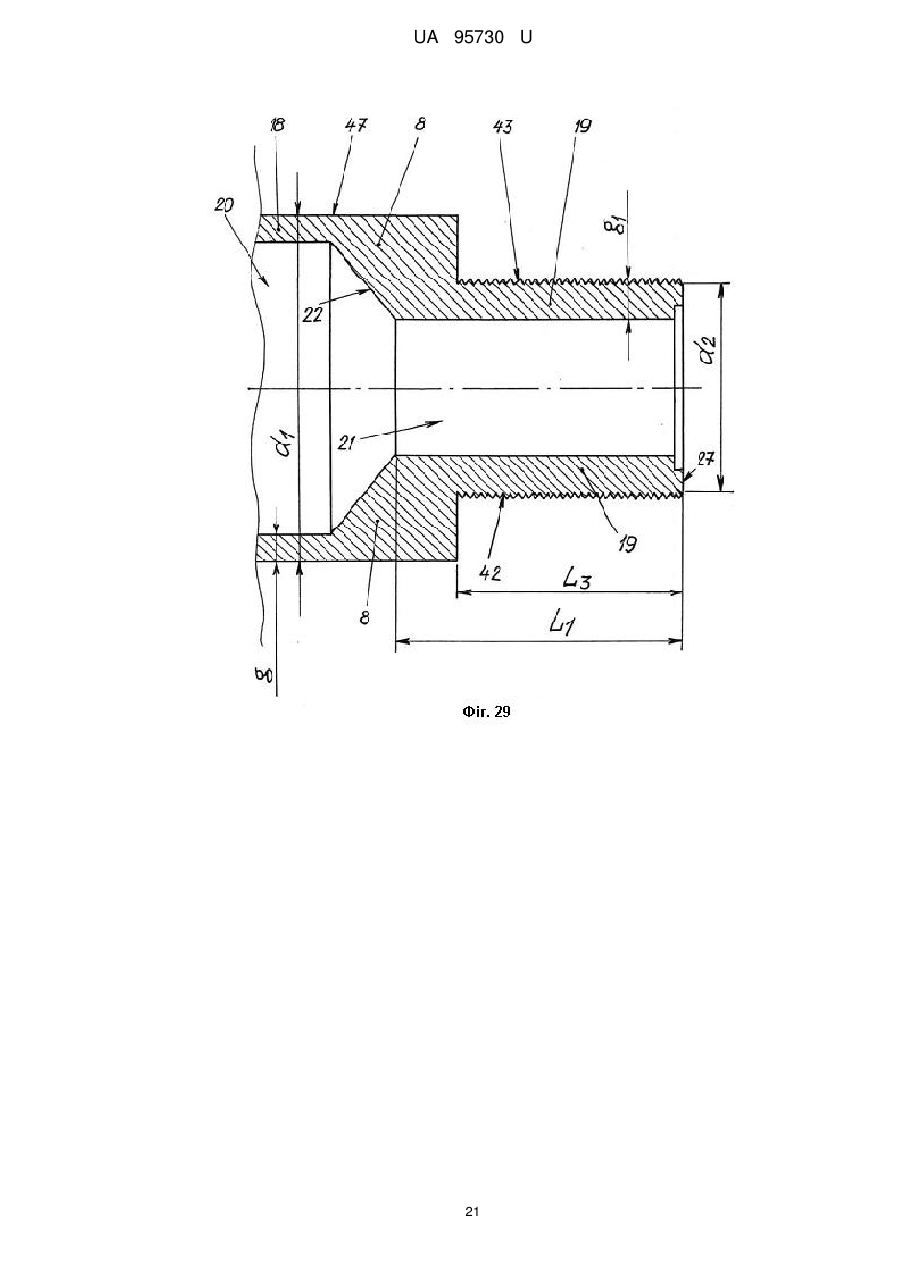

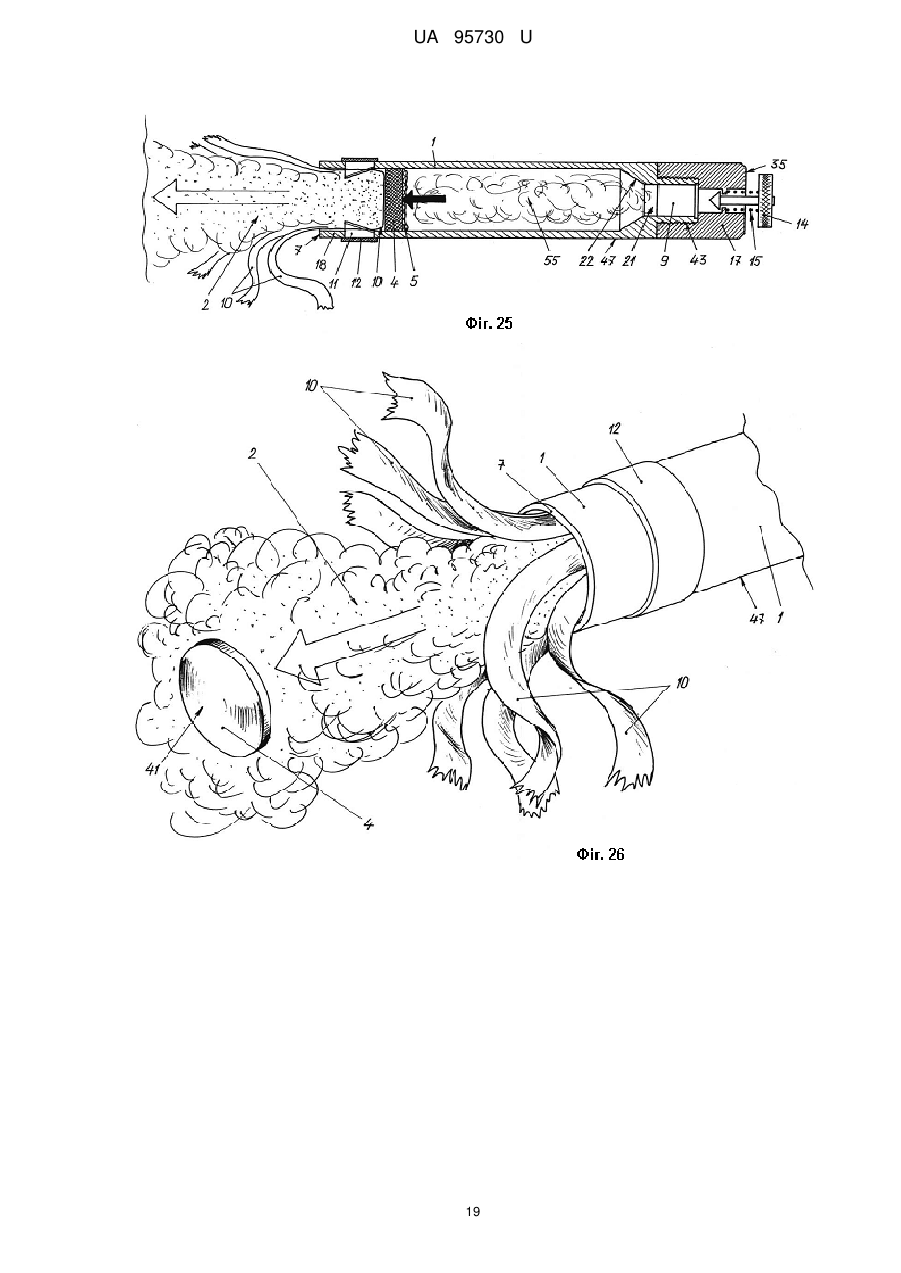

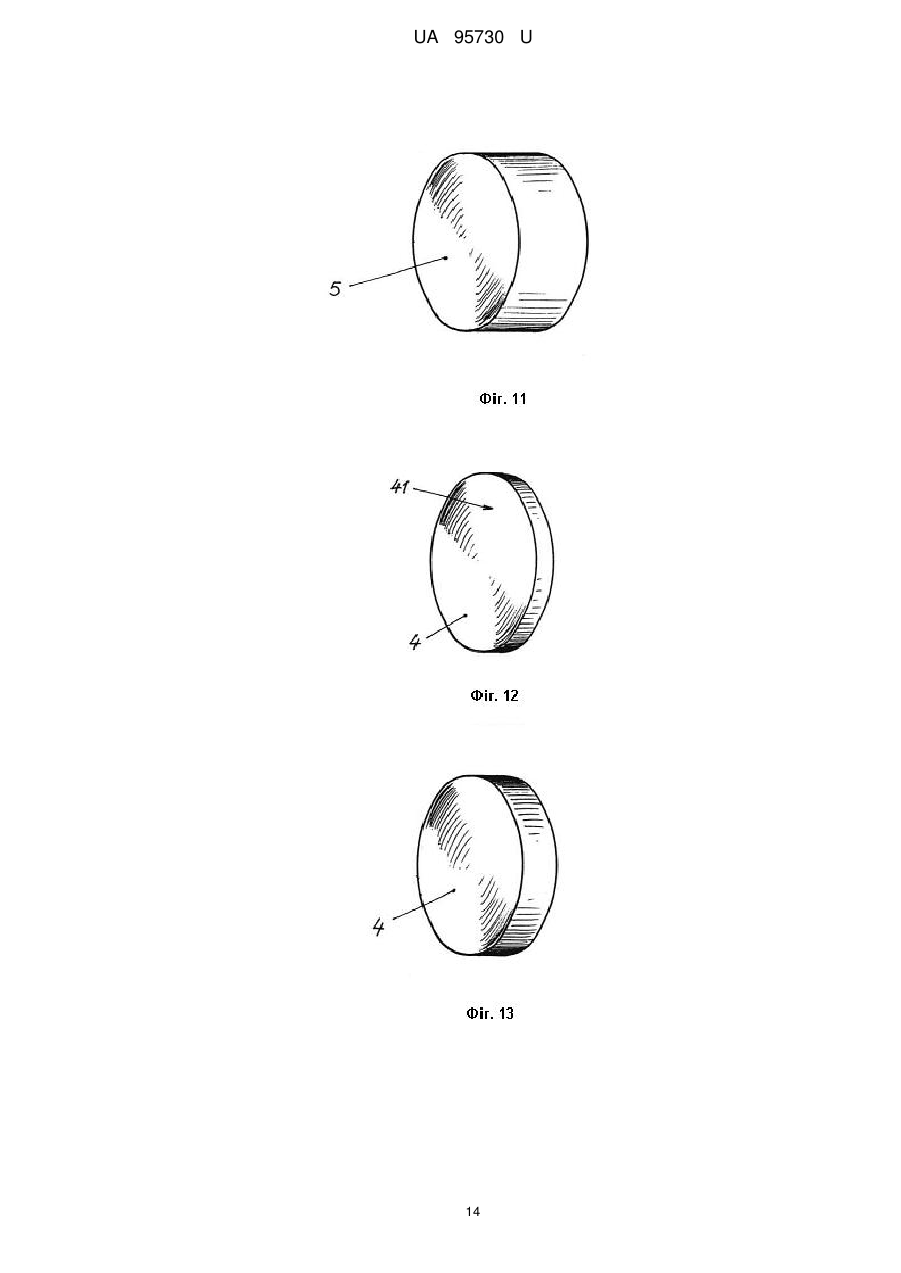

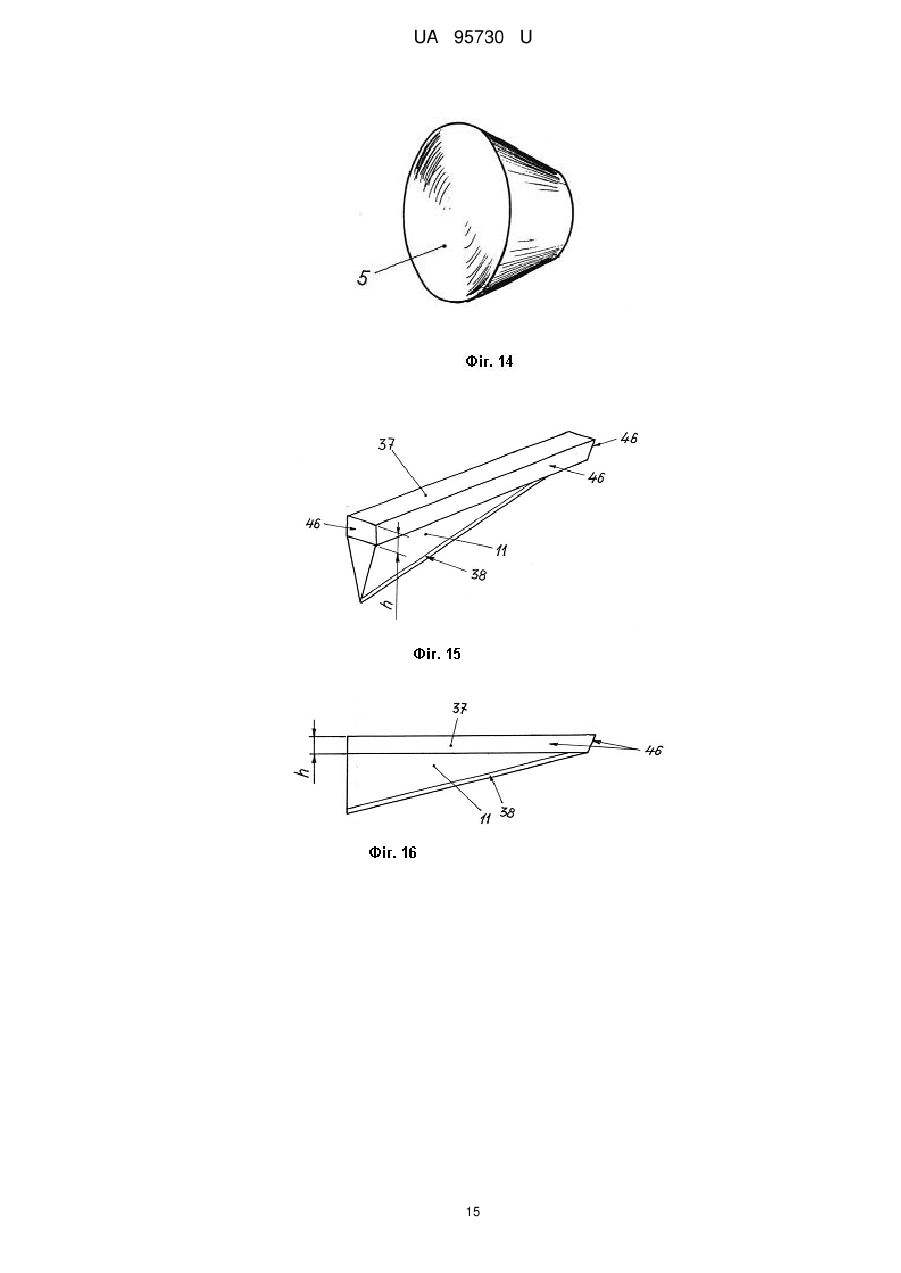

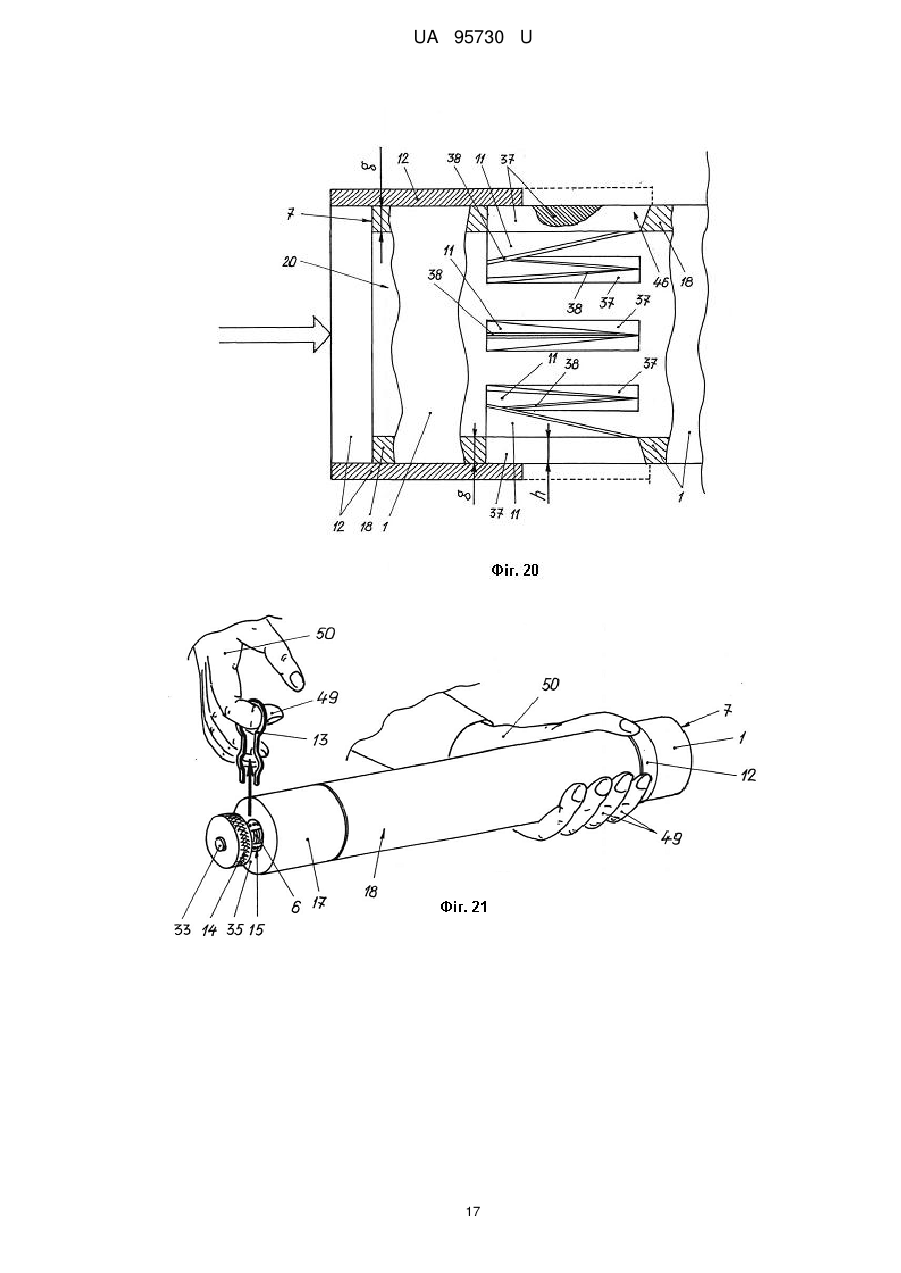

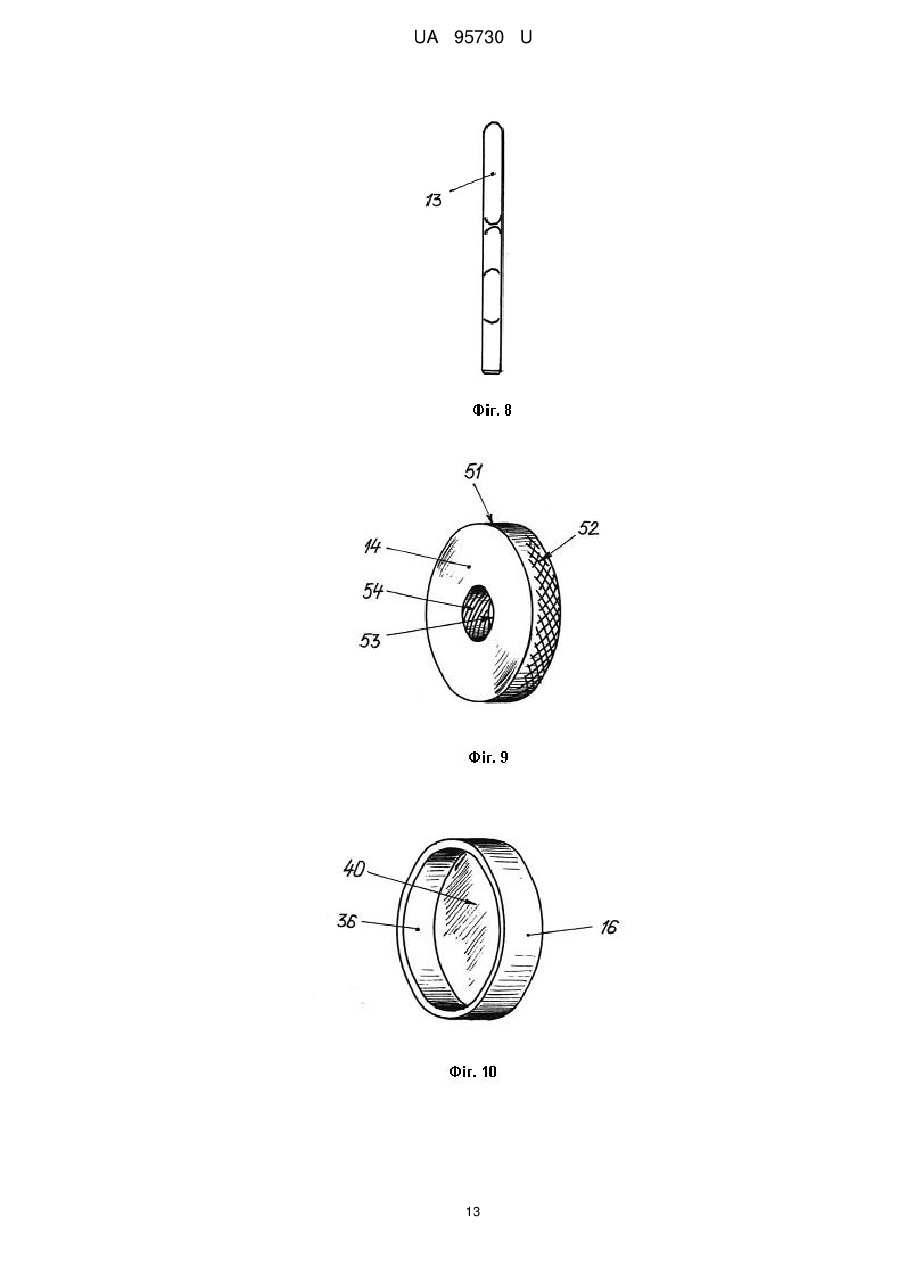

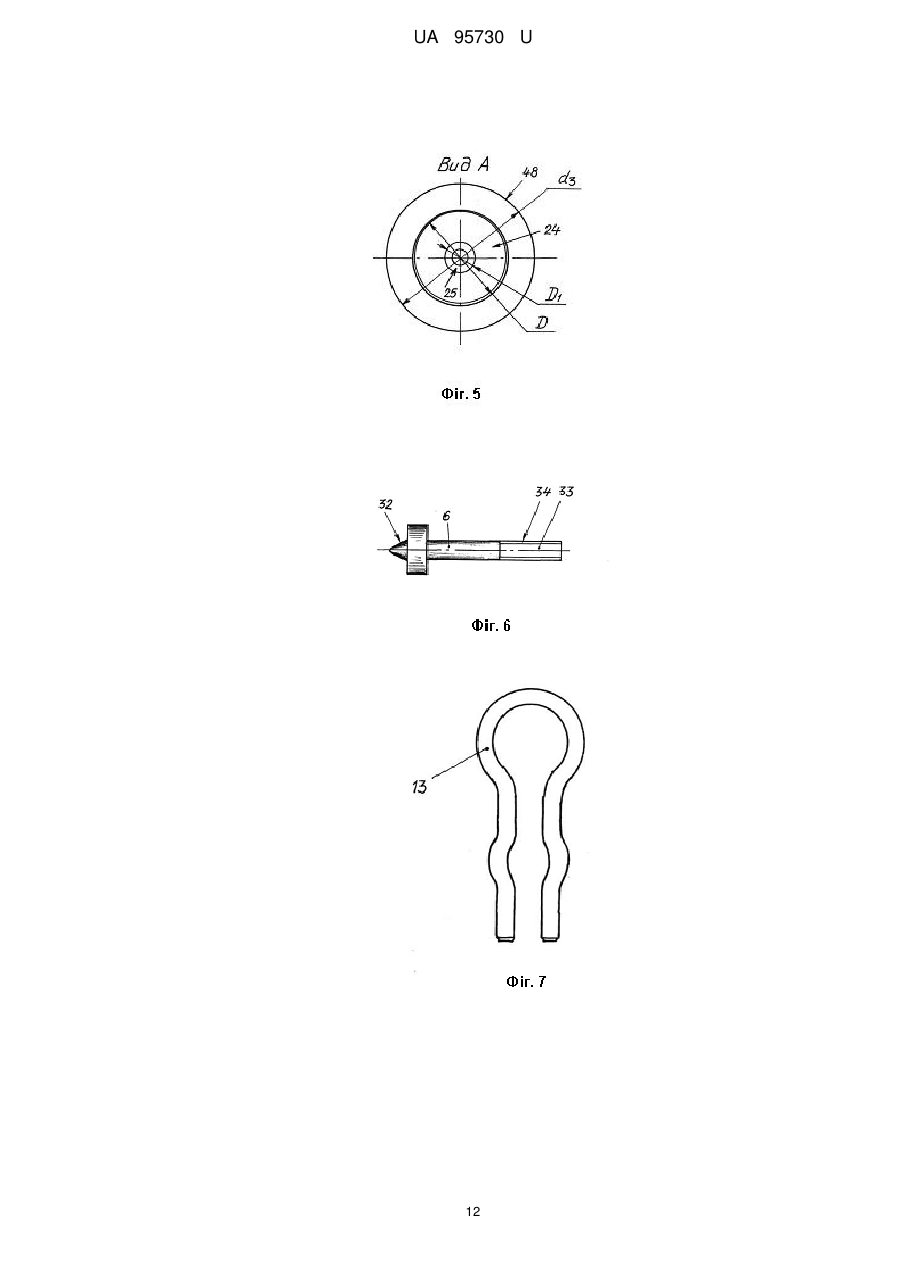

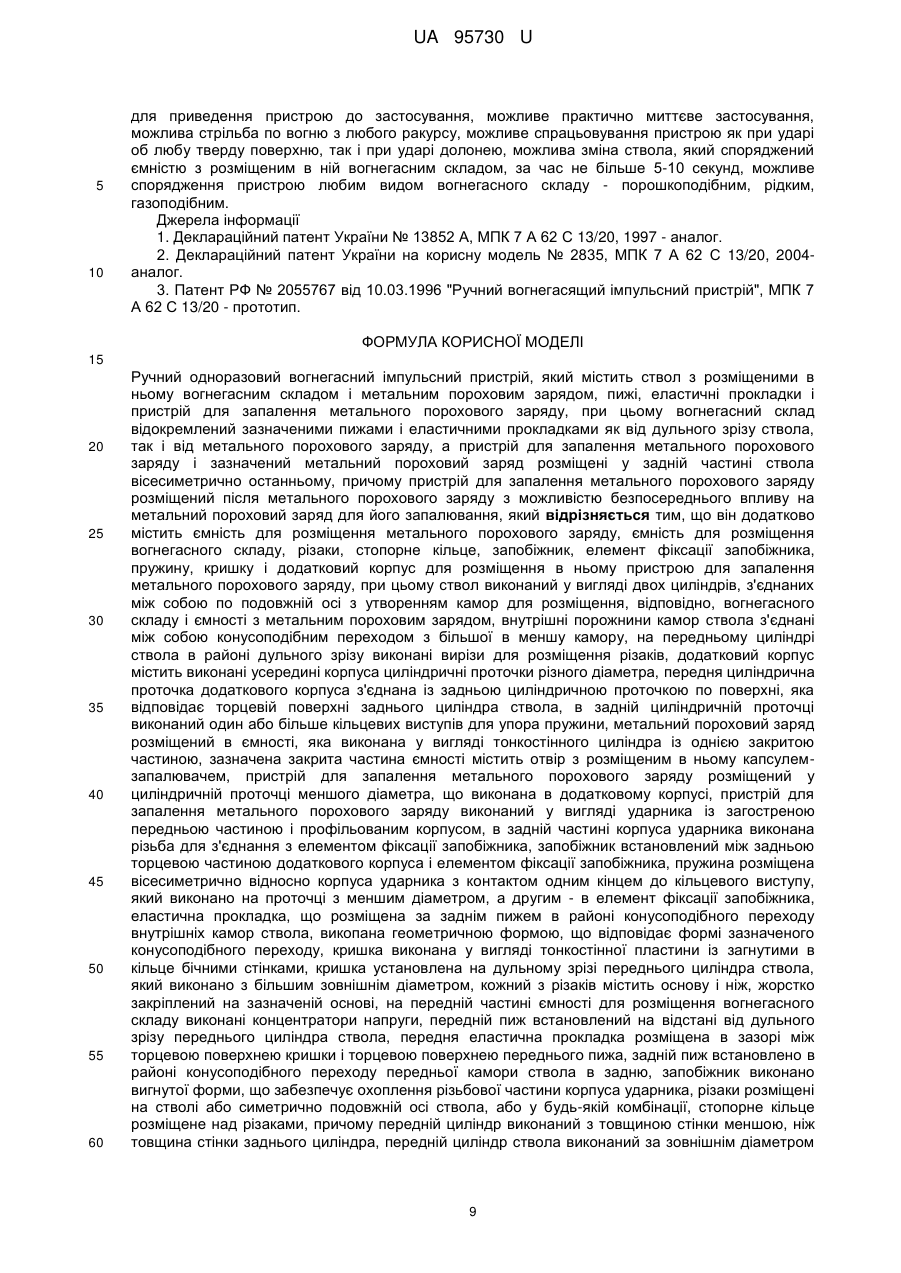

Реферат: Ручний одноразовий вогнегасний імпульсний пристрій містить ствол з розміщеними в ньому вогнегасним складом і метальним пороховим зарядом, пижі, еластичні прокладки і пристрій для запалення метального порохового заряду. Він додатково містить ємність для розміщення метального порохового заряду, ємність для розміщення вогнегасного складу, різаки, стопорне кільце, запобіжник, елемент фіксації запобіжника, пружину, кришку і додатковий корпус для розміщення в ньому пристрою для запалення метального порохового заряду. UA 95730 U (12) UA 95730 U UA 95730 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі пожежогасіння, зокрема до пожежогасних пристроїв, а саме до ручних одноразових вогнегасних імпульсних пристроїв. Відомий імпульсний вогнегасний пристрій, який містить корпус, одна частина якого виконана у вигляді пускового пристрою, а друга - у вигляді ствола з розміщеною в ньому речовиною у вигляді порошку, газогенератор з ініціатором, які розділені між собою пижами, при цьому корпус виконано нероз'ємним [1]. До недоліків відомого імпульсного вогнегасного пристрою належить те, що він має низьку ефективність та рівень безпеки, неможливість розпиляти в'язкі та рідкі вогнегасні речовини. Відомий імпульсний розпилювач, який містить корпус, одна частина якого виконана у вигляді пускового пристрою, а друга - у вигляді ствола з розміщеною ЇЇ ньому речовиною у вигляді порошку, газогенератор з ініціатором, які розділені між собою пижами, при цьому вогнегасна речовина і газогенератор з ініціатором розміщені у контейнерах, причому контейнери розміщено вісесиметрично один до одного [2]. До недоліків відомого імпульсного вогнегасного пристрою належить те, що він має низьку ефективність та рівень безпеки із-за відсутності запобіжника. До недоліків відомого імпульсного вогнегасного пристрою належить і те, що неможлива швидка перезарядка пристрою. Найбільш відомим технічним рішенням, яке вибрано за прототип, є ручний одноразовий вогнегасний імпульсний пристрій, який містить ствол з розміщеними в ньому вогнегасним складом і метальним пороховим зарядом, пижі, еластичні прокладки і пристрій для запалення метального порохового заряду, при цьому вогнегасний склад відокремлений зазначеними пижами і еластичними прокладками як від дульного зрізу ствола, так і від метального порохового заряду, а пристрій для запалення метального порохового заряду і зазначений метальний пороховий заряд розміщені у задній частині ствола вісесиметрично останньому, причому пристрій для запалення метального порохового заряду розміщений після метального порохового заряду з можливістю впливу на метальний пороховий заряд для його запалювання [3]. До недоліків відомого ручного одноразового вогнегасного імпульсного пристрою, який вибрано за прототип, належить те, що він має низьку ефективність та рівень безпеки із-за відсутності запобіжника. До недоліків відомого імпульсного вогнегасного пристрою належить і те, що неможлива швидка перезарядка пристрою. До недоліків відомого імпульсного вогнегасного пристрою відноситься також і те, що відсутня можливість розпиляти в'язкі та рідкі вогнегасні речовини, крім порошкоподібних. В основу корисної моделі поставлена задача шляхом усунення недоліків прототипу забезпечити підвищення експлуатаційних характеристик. Суть корисної моделі в ручному одноразовому вогнегасному імпульсному пристрої, який містить ствол з розміщеними в ньому вогнегасним складом і метальним пороховим зарядом, пижі, еластичні прокладки і пристрій для запалення метального порохового заряду, при цьому вогнегасний склад відокремлений зазначеними пижами і еластичними прокладками як від дульного зрізу ствола, так і від метального порохового заряду, а пристрій для запалення метального порохового заряду і зазначений метальний пороховий заряд розміщені у задній частині ствола вісесиметрично останньому, причому пристрій для запалення метального порохового заряду розміщений після метального порохового заряду з можливістю безпосереднього впливу на метальний пороховий заряд для його запалювання, полягає в тому, що додатково містить ємність для розміщення метального порохового заряду, ємність для розміщення вогнегасного складу, різаки, стопорне кільце, запобіжник, елемент фіксації запобіжника, пружину, кришку і додатковий корпус для розміщення в ньому пристрою для запалення метального порохового заряду, при цьому ствол виконаний у вигляді двох циліндрів, з'єднаних між собою по подовжній осі з утворенням камор для розміщення, відповідно, вогнегасного складу і ємності з метальним пороховим зарядом, внутрішні порожнини камор ствола з'єднані між собою конусоподібним переходом з більшої в меншу камору, на передньому циліндрі ствола в районі дульного зрізу виконані вирізи для розміщення різаків, додатковий корпус містить виконані усередині корпуса циліндричні проточки різного діаметра, передня циліндрична проточка додаткового корпуса з'єднана із задньою циліндричною проточкою по поверхні, яка відповідає торцевій поверхні заднього циліндра ствола, в задній циліндричній проточці виконаний один або більше кільцевих виступів для упора пружини, метальний пороховий заряд розміщений в ємності, яка виконана у вигляді тонкостінного циліндра із однією закритою частиною, зазначена закрита частина ємності містить отвір з розміщеним в ньому капсулем-запалювачем, пристрій для запалення метального порохового заряду розміщений у циліндричній проточці меншого діаметра, що виконана в додатковому корпусі, пристрій для запалення метального порохового заряду виконаний у вигляді ударника із загостреною 1 UA 95730 U 5 10 15 20 25 30 35 40 45 50 55 60 передньою частиною і профільованим корпусом, в задній частині корпуса ударника виконана різьба для з'єднання з елементом фіксації запобіжника, запобіжник встановлений між задньою торцевою частиною додаткового корпуса і елементом фіксації запобіжника, пружина розміщена вісесиметрично відносно корпуса ударника з контактом одним кінцем до кільцевого виступу, який виконано на проточці з меншим діаметром, а другим - в елемент фіксації запобіжника, еластична прокладка, що розміщена за заднім пижем в районі конусоподібного переходу внутрішніх камор ствола, виконана геометричною формою, що відповідає формі зазначеного конусоподібного переходу, кришка виконана у вигляді тонкостінної пластини із загнутими в кільце бічними стінками, кришка установлена на дульному зрізі переднього циліндра ствола, який виконано с більшим зовнішнім діаметром, кожний з різаків містить основу і ніж, жорстко закріплений на зазначеній основі, на передній частині ємності для розміщення вогнегасного складу виконані концентратори напруги, передній пиж встановлений на відстані від дульного зрізу переднього циліндра ствола, передня еластична прокладка розміщена в зазорі між торцевою поверхнею кришки і торцевою поверхнею переднього пижа, задній пиж встановлено в районі конусоподібного переходу передньої камори ствола в задню, запобіжник виконано вигнутої форми, що забезпечує охоплення різьбової частини корпуса ударника, різаки розміщені на стволі або симетрично подовжній осі ствола, або у будь-який комбінації, стопорне кільце розміщене над різаками, причому передній циліндр виконаний з товщиною стінки меншою, ніж товщина стінки заднього циліндра, передній циліндр ствола виконаний за зовнішнім діаметром більшим, ніж задній циліндр зазначеного ствола, на зовнішній поверхні заднього циліндра виконана різьба, передня циліндрична проточка додаткового корпуса виконана більшою за внутрішнім діаметром, ніж задня проточка, на внутрішній поверхні проточки з більшим діаметром виконана різьба, що аналогічна за параметрами різьбі, яка виконана на зовнішній поверхні заднього циліндра ствола, основа різака виконана з однією або більше скошеними бічними поверхнями, геометрична форма кожного з вирізів на бічній поверхні ствола виконана аналогічною формі основи різака, довжина задньої камори ствола виконана не менше довжини ємності з розміщеними в ній капсулем-запалювачем і метальним пороховим зарядом, зовнішній діаметр ствола виконаний відносно до зовнішнього діаметра додаткового корпуса або рівним, або меншого, або більшого діаметра, внутрішній діаметр стопорного кільця виконаний рівним зовнішньому діаметру ствола, ствол та додатковий корпус виконано або з металу, або з будьякого іншого міцного матеріалу, прозорого або непрозорого, зовнішня поверхня переднього циліндра ствола і додаткового корпуса виконана гладкою або шорсткуватою, або у будь-якому іншому варіанті конструктивного виконання, ємність для розміщення вогнегасного складу виконана з тонкостінного паперового, пластикового або гумового еластичного матеріалу, прозорого або непрозорого. Рішення технічної задачі в ручному одноразовому вогнегасному імпульсному пристрої, який заявляється, дійсно можливе тому, що: - шляхом додаткового розміщення в ручному одноразовому вогнегасному імпульсному пристрої ємності для розміщення метального порохового заряду, ємності для розміщення вогнегасного складу, різаків, стопорного кільця, запобіжника, елемента фіксації запобіжника, пружини, кришки і додаткового корпуса для розміщення в ньому пристрою для запалення метального порохового заряд), забезпечується рішення технічної задачі; - шляхом виконання ствола у вигляді двох циліндрів, з'єднаних між собою по подовжній осі з утворенням камор для розміщення, відповідно, вогнегасного складу і ємності з метальним пороховим зарядом, забезпечується рішення технічної задачі; - шляхом з'єднання між собою внутрішніх порожнини камор ствола конусоподібним переходом з більшої в меншу камору, забезпечується підвищення тиску порохових газів при згорянні порохового заряду і забезпечується можливість розміщення в більшій каморі вогнегасної речовини (вогнегасного складу) збільшеного об'єму; - шляхом розміщення різаків в передньому циліндрі ствола в районі дульного зрізу, забезпечується розрізання ємності для розміщення вогнегасного складу; - шляхом виконання ємності для розміщення вогнегасного складу з тонкостінного паперового, пластикового або гумового еластичного матеріалу, забезпечується легкість її розрізання різаками. Суть корисної моделі пояснюється за допомогою креслень, де на Фіг. 1 показана конструктивно-компонувальна схема ручного одноразового вогнегасного імпульсного пристрою, який заявляється, на Фіг. 2 представлений загальний вигляд ручного одноразового вогнегасного імпульсного пристрою, який заявляється, на Фіг. 3 показана конструктивно-компонувальна схема ствола ручного одноразового вогнегасного імпульсного пристрою, який заявляється, на 2 UA 95730 U 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 4 показана конструктивно-компонувальна схема додаткового корпуса ручного одноразового вогнегасного імпульсного пристрою, який заявляється, на Фіг. 5 представлений загальний вигляд додаткового корпуса ручного одноразового вогнегасного імпульсного пристрою, який заявляється, на виді А, на Фіг. 6 показана конструктивно-компонувальиа схема пристрою для запалення метального порохового заряду - ударника, на Фіг. 7 показаний запобіжник на виді спереду, на Фіг. 8 показаний запобіжник на виді збоку, на Фіг. 9 представлений загальний вигляд елемента фіксації запобіжника, на Фіг. 10 представлений загальний вигляд кришки, на Фіг. 11 представлений загальний вигляд передньої еластичної прокладки, яка розміщується в районі дульного зрізу ствола ручного одноразового вогнегасного імпульсного пристрою, що заявляється, на Фіг. 12 представлений загальний вигляд переднього пижа, на Фіг. 13 представлений загальний вигляд заднього пижа, на Фіг. 14 представлений загальний вигляд задньої еластичної прокладки, яка розміщується в районі конусоподібного переходу передньої камори ствола в задню камору ствола, на Фіг. 15 представлений загальний вигляд різака на 3 виді /4 ззаду, на Фіг. 16 представлений загальний вигляд різака на виді збоку, на Фіг. 17 показана схема розміщення різаків у вирізах на передньому циліндрі ствола ручного одноразового вогнегасного імпульсного пристрою, що заявляється, на Фіг. 18 показаний 3 загальний вигляд стопорного кільця у ракурсі /4, на Фіг. 19 показане стопорне кільце на виді Б, на Фіг. 20 показана схема натягування стопорного кільця на передній циліндр ствола для фіксації різаків у вирізах на зазначеному стволі, на Фіг. 21 представлена схема витягання запобіжника, на Фіг. 22 представлена схема приведення в дію пристрою для запалення метального порохового заряду, на Фіг. 23 показане взаємне розташування конструктивних елементів ручного одноразового вогнегасного імпульсного пристрою, який заявляється, при запаленні метального порохового заряду за допомогою ударника, на Фіг. 24-25 показані схеми викидання вогнегасного складу з ствола ручного одноразового вогнегасного імпульсного пристрою, який заявляється, під дією порохових газів від спрацьованого метального порохового заряду, на Фіг. 26 показана схема розрізання різаками ємності для розміщення вогнегасного складу, на Фіг. 27 показаний варіант застосування ручного одноразового вогнегасного імпульсного пристрою, який заявляється, для тушіння військової техніки, наприклад, при розміщенні бійця в окопі, на Фіг. 28 показаний варіант застосування ручного одноразового вогнегасного імпульсного пристрою, який заявляється, для тушіння військової техніки, наприклад, бійцем стоячі, на Фіг. 29 показана конструктивно-комежувальна схема задньої частини ствола ручного одноразового вогнегасного імпульсного пристрою, який заявляється, на Фіг. 30 показана схема розміщення переднього пижа відносно дульного зрізу ствола ручного одноразового вогнегасного імпульсного пристрою, який заявляється, на Фіг. 31 показана конструктивно-компонувальна схема ємності для розміщення метального порохового заряду на 3 виді /4 ззаду (з боку закритої частини), на Фіг. 32 показана конструктивно-компонувальна схема 3 ємності для розміщення метального порохового заряду на виді /4 ззаду (з боку закритої частини) без капсуля-запалювача, на Фіг. 33 показана схема встановлення капсуля-запалювача в отвір, який виконано на закритій частині ємності для розміщення метального порохового заряду, на Фіг. 34 показана конструктивно-компонувальна схема ємності для розміщення метального порохового заряду на виді збоку, на Фіг. 35 показане взаємне розташування ємності для розміщення метального порохового заряду в направляючій ручного одноразового вогнегасного імпульсного пристрою, який заявляється. Ручний одноразовий вогнегасний імпульсний пристрій, як варіант конструктивного виконання (див. Фіг. 1-2), містить ствол 1 з розміщеними в ньому вогнегасним складом 2 і метальним пороховим зарядом 3, пижі 4, еластичні прокладки 5 і пристрій 6 для запалення метального порохового заряду 3. Вогнегасний склад 2 конструктивно відокремлений зазначеними пижами 4 і еластичними прокладками 5 як від дульного зрізу 7 ствола 1, так і від метального порохового заряду 3 (див. Фіг. 1-2 та Фіг. 23). Конструктивно пристрій 6 для запалення метального порохового заряду 3 і зазначений метальний пороховий заряд 3 розміщені у задній частині 8 ствола 1 вісесиметрично останньому, причому пристрій 6 для запалення метального порохового заряду 3 конструктивно розміщений після метального порохового заряду 3 з можливістю безпосереднього впливу на зазначений метальний пороховий заряд 3 для його запалювання. Ручний одноразовий вогнегасящий імпульсний пристрій, як варіант конструктивного виконання (див. Фіг. 1-2) додатково містить ємність 9 (див. Фіг. 1, Фіг. 31-35) для розміщення метального порохового заряду 3, ємність 10 для розміщення вогнегасящого складу 2, різаки 11 (див. Фіг. 1 та Фіг. 15-16), стопорне кільце 12 (див. Фіг. 18-19), запобіжник 13 (див. Фіг. 7-8 та Фіг. 21), елемент 14 фіксації запобіжника 13 (див. Фіг. 2 та Фіг. 9), пружину 15, кришку 16 (див. Фіг. 1 та Фіг. 10) і додатковий корпус 17 (див. Фіг. 1 та Фіг. 4-5) для розміщення в ньому пристрою 6 для запалення метального порохового заряду 3. Як варіант 3 UA 95730 U 5 10 15 20 25 30 35 40 45 50 55 60 конструктивного виконання ствол 1 виконаний у вигляді двох циліндрів (позиції 18 і 19), з'єднаних між собою по подовжній осі з утворенням камор (позиції 20 і 21)(див. Фіг. 1 та Фіг. 3) для розміщення, відповідно, вогнегасного складу 2 і ємності 9 з метальним пороховим зарядом 3. Внутрішні порожнини камор 20 і 21 ствола 1 з'єднані між собою конусоподібним переходом 22 з більшої камори (позиція 20) в меншу камору (позиція 21)(див. Фіг. 1, Фіг. 3 та Фіг. 29). Конструктивно і технологічно на передньому циліндрі 18 ствола 1 в районі дульного зрізу 7 виконані вирізи 23 (див. Фіг. 1, Фіг. 3, Фіг. 17, Фіг. 20 та Фіг. 30) для розміщення різаків 11 (див. Фіг. 1, Фіг. 15-16 та Фіг. 20). Додатковий корпус 17 (див. Фіг. 1 та Фіг. 4-5) містить виконані усередині корпуса циліндричні проточки (позиції 24 і 25) різного діаметру, при цьому передня циліндрична проточка 24 додаткового корпуса 17 конструктивно з'єднана із задньою циліндричною проточкою 25 по поверхні 26, яка відповідає торцевій поверхні 27 заднього циліндра 19 ствола 1 (див. Фіг. 1 та Фіг. 4). В задній циліндричній проточці 25 виконаний один або більше кільцевих виступів 28 для упора пружини 15 (див. Фіг. 1 та Фіг. 4). Метальний пороховий заряд 3 розміщений в ємності 9, яка виконана у вигляді тонкостінного циліндра із однією закритою частиною 29 (див. Фіг. 31-35), при цьому зазначена закрита частина 29 ємності 9 містить отвір 30 (див. Фіг. 32-33) з розміщеним в ньому капсулем-запалювачем 31 (див. Фіг. 31 та Фіг. 33-35). Пристрій 6 для запалення метального порохового заряду З конструктивно розміщений у циліндричній проточці 25 меншого діаметра, що виконана в додатковому корпусі 17, мри цьому пристрій 6 для запалення метального порохового заряду 3 виконаний у вигляді ударника із загостреною передньою частиною 32 і профільованим корпусом (див. Фіг. 1 та Фіг. 6). В задній частині 33 корпуса ударника (позиція 6) виконана різьба 34 (див. Фіг. 6) для з'єднання з елементом 14 (див. Фіг. 1 та Фіг. 9) фіксації запобіжника 13 (див. Фіг. 7-8). Запобіжник 13 конструктивно встановлений між задньою торцевою частиною 35 додаткового корпуса 17 і елементом 14 фіксаціїзапобіжника 13 (див. Фіг. 1-2 та Фіг. 21). Пружина 15 конструктивно розміщена вісесиметрично відносно корпуса ударника (позиція 6) з контактом одним кінцем до кільцевого виступу 28, який виконано на проточці 25 з меншим діаметром, а другим -- в елемент 14 фіксації запобіжника 13 (див. Фіг. 1 та Фіг. 23-25). Еластична прокладка 5, що розміщена за заднім пижем 4 в районі конусоподібного переходу 22 внутрішніх камор (позиції 20 і 21) ствола 1, виконана геометричною формою (див. Фіг. 1 та Фіг. 14), що відповідає формі зазначеного конусоподібного переходу 22 (див. Фіг. 29). Кришка 16 виконана у вигляді тонкостінної пластини із загнутими в кільце бічними стінками 36 (див. Фіг. 10). Кришка 16 установлена на дульному зрізі 7 переднього циліндра 18 ствола 1, який виконано з більшим зовнішнім діаметром (див. Фіг. 1-2). Кожний з різаків 11 конструктивно містить основу 37 і ніж 38, жорстко закріплений на зазначеній основі 37 (див. Фіг. 15-16 та Фіг. 20). На передній частині ємності 10 для розміщення вогнегасного складу 2 виконані концентратори напруги 39 (див. Фіг. 1 та Фіг. 23). Передній пиж 4 встановлений на відстані L від дульного зрізу 7 переднього циліндра 18 ствола 1 (див. Фіг. 1, Фіг. 23 та Фіг. 30). Передня еластична прокладка 5 розміщена в зазорі між торцевою поверхнею 40 кришки 16 і торцевою поверхнею 41 переднього пижа 4 (див. Фіг. 1-2 та Фіг. 23). Задній пиж 4 встановлено в районі конусоподібного переходу 22 передньої камори 20 ствола 1 в задню камору 21 (див. Фіг. 1-2 та Фіг. 23). Запобіжник 13 виконано вигнутої форми, що забезпечує охоплення різьбової частини (позиція 34) корпуса ударника (позиція 6)(див. Фіг. 2, Фіг. 7 та Фіг. 21). Різаки 11 конструктивно розміщені на стволі 1 або симетрично подовжній осі ствола 1, або у будь-який комбінації, при чому ножі 38 різака 11 знаходиться в передній каморі 20 переднього циліндра 18 ствола 1 (див. Фіг. 1-2, Фіг. 17 та Фіг. 20). Стопорне кільце 12 розміщене над різаками 11 і, відповідно, над вирізами 23 в передньому циліндрі 18 стизола 1 (див. Фіг. 1-2, Фіг. 20 та Фіг. 23). Зазначений передній циліндр 18 ствола 1 виконаний з товщиною g стінки меншою, ніж товщина g1 стінки заднього циліндра 19 (див. Фіг. 1, Фіг. 3, Фіг. 20 та Фіг. 29-30). Передній циліндр 18 ствола 1 виконаний за зовнішнім діаметром d1 більшим, ніж задній циліндр 19 зазначеного ствола 1 (діаметр d2) (див. Фіг. 1, Фіг. 3 та Фіг. 29). На зовнішній поверхні 42 заднього циліндра 19 виконана різьба 43 (див. Фіг. 1, Фіг. 3 та Фіг. 29). Передня циліндрична проточка 24 додаткового корпуса 17 виконана більшою за внутрішнім діаметром D, ніж задня циліндрична проточка 25 (діаметр D1) (див. Фіг. 4-5). На внутрішній поверхні 44 проточки (додаткового корпуса 17) з більшим внутрішнім діаметром D виконана різьба 45, що аналогічна за параметрами різьбі 43, яка виконана на зовнішній поверхні 42 заднього циліндра 19 ствола 1 (див. Фіг. 4-5 та Фіг. 29). Основа 37 різака 11 виконана з однією або більше скошеними бічними поверхнями 46 (див. Фіг. 15-17). Товщина h основи 37 різака 11 виконана рівною товщині g стінки переднього циліндра 18 ствола 1 (див. Фіг. 16 та Фіг. 20). Геометрична форма кожного з вирізів 23 на бічній поверхні переднього циліндра 18 ствола 1 виконана аналогічною формі основи 37 різака 11 (див. Фіг. 15-17 та Фіг. 20). Довжина L1 задньої камори 21 ствола 1 виконана не менше довжини L2 ємності 9 з розміщеними в ній капсулем 4 UA 95730 U 5 10 15 20 25 30 35 40 45 50 55 60 запалювачем 31 і метальним пороховим зарядом 3 (див. Фіг. 29 та Фіг. 34-35). Зовнішній діаметр d1 ствола 1 виконаний по відношенню до зовнішнього діаметра d3 додаткового корпуса 17 або рівним, або меншого, або більшого діаметра. Внутрішній діаметр d4 стопорного кільця 12 виконаний рівним зовнішньому діаметру d1 ствола 1 (див. Фіг. 1-2 та Фіг. 18-20). Технологічно ствол 1 та додатковий корпус 17 виконано або з металу, або з будь-якого іншого міцного матеріалу, прозорого або непрозорого. Зовнішня поверхня 47 переднього циліндра 18 ствола 1 і зовнішня поверхня 48 додаткового корпуса 17 виконана гладкою або шорсткуватою, або у будьякому іншому варіанті конструктивного виконання. Ємність 10 для розміщення вогнегасного складу 2 виконана з тонкостінного паперового, пластикового або гумового еластичного матеріалу, прозорого або непрозорого. Для підвищення зчеплення пальців 49 руки 50 з елементом 14 фіксації запобіжника 13, на бічній поверхні 51 зазначеного елемента 14 виконана насічки 52 (див. Фіг. 1-2, Фіг. 9, Фіг. 17 та Фіг. 21-25). Для з'єднання елемента 14 фіксації запобіжника 13 з пристроєм 6 для запалення метального порохового заряду 3 (ударником) в геометричній середині зазначеного елемента 14 виконаний отвір 53, на внутрішній поверхні якого нарізана різьба 54 (див. Фіг. 9). Ручний одноразовий вогнегасний імпульсний пристрій експлуатується таким чином. Попередньо виготовляють конструктивні елементи одноразового вогнегасящего імпульсного пристрою, а саме, ствол 1 (див. Фіг. 1 та Фіг. 3), пижі 4 (див. Фіг. 12-13), еластичні прокладки 5 (див. Фіг. 11 та Фіг. 14), пристрій 6 (див. Фіг. 6) для запалення метального порохового заряду 3, різаки 11 (див. Фіг. 1 та Фіг. 15-17), стопорне кільце 12 (див. Фіг. 1 та Фіг. 18-20), кришку 16 (див. Фіг. 1-2 та Фіг. 10), запобіжник 13 (див. Фіг. 7-8 та Фіг. 21), елемент 14 (див. Фіг. 1-2 та Фіг. 9) фіксації запобіжника 13, пружину 15 і додатковий корпус 17 (див. Фіг. 1-2 та Фіг. 4-5), що призначений для розміщення в ньому пристрою 6 для запалення метального порохового заряду 3 (див. Фіг. 1 та Фіг. 23). Паралельно з цим на підприємствах промисловості виготовляють вогнегасний склад 2, метальний пороховий заряд 3, капсуль-запалювач 31, ємність 9 (див. Фіг. 31-35) для розміщення метального порохового заряду 3 і ємність 10 (див. Фіг. 1-2 та Фіг. 23) для розміщення вогнегасного складу 2. Як варіант конструктивного виконання ємність 9 для розміщення метального порохового заряду 3 виконують у вигляді тонкостінного циліндра із однією закритою частиною 29, при цьому в зазначеній закритій частині 29 зазначеної ємності 9 конструктивно виконують отвір 30, в якому розміщують капсуль-запалювач 31 (див. Фіг. 1 та Фіг. 31-33). Після того, як зазначена ємність 9 буде споряджена капсулем-запалювачем 31 (див. Фіг. 32-33), усередину ємності 9 засипається метальний пороховий заряд 3, який закривається від висипання пижем (як варіант конструктивного виконання)(див. Фіг. 1, Фіг. 23 та Фіг. 34-35). Ємність 10 для розміщення вогнегасного складу 2 виконують з тонкостінного паперового, пластикового або гумового еластичного матеріалу, при цьому зазначену ємність 10 виконують діаметром, який дорівнює внутрішньому діаметру переднього циліндра 18 ствола 1 (див. Фіг. 1, Фіг. 17 та Фіг. 23). Після виготовлення ємності 10 у її внутрішню порожнину засипається вогнегасний склад 2 (див. Фіг. 1 та Фіг. 23). На передній частині ємності 10 для розміщення вогнегасного складу 2 виконують концентратори напруги 39 (див. Фіг. 1 та Фіг. 23). Як варіанти конструктивного виконання інші елементи конструкції одноразового вогнегасного імпульсного пристрою виготовляють таким чином. Ствол 1 конструктивно виконують у вигляді двох циліндрів (позиції 18 і 19), з'єднаних між собою по подовжній осі з утворенням камор (позиції 20 і 21)(див. Фіг. 3) для розміщення, відповідно, ємності 10 (з вогнегасним складом 2) і ємності 9 (з метальним пороховим зарядом 3)(див. Фіг. 1). Внутрішні порожнини камор 20 і 21 ствола 1 з'єднуються між собою конусоподібним переходом 22 з більшої камори (позиція 20) в меншу камору (позиція 21)(див. Фіг. 1, Фіг. 3 та Фіг. 29). Конструктивно і технологічно на передньому циліндрі 18 ствола 1 в районі дульного зрізу 7 виконують вирізи 23 (див. Фіг. 3, Фіг. 17, Фіг. 20 та Фіг. 30) для розміщення різаків 11 (див. Фіг. 1, Фіг. 15-16 та Фіг. 20). Передній циліндр 18 ствола 1 конструктивно виконують у вигляді тонкостінного циліндра постійного внутрішнього (і зовнішнього) діаметра d1 (як варіант конструктивного виконання)(див. Фіг. 1, Фіг. 3 та Фіг. 30). Ствол 1, а саме, передній циліндр 18, конструктивно виконують за зовнішнім діаметром dl більшим, ніж задній циліндр 19 (діаметр d2) ствола 1 (див. Фіг. 1, Фіг. 3 та Фіг. 29). Технологічно ствол 1 (циліндри 18 і 19) виконують або з металу, або з будь-якого іншого міцного матеріалу. Задній циліндр 19 ствола 1 (див. Фіг. 3 та Фіг. 29) виконують у вигляді товстостінного циліндра (див. Фіг. 1, Фіг. 29 та Фіг. 35). На зовнішній поверхні 42 зазначеного заднього циліндра 19 ствола 1 виконують різьбу 43 (див. Фіг. 3 та Фіг. 29). Довжину L3 заднього циліндра 19 викопують не менше довжини L2 ємності 9 з розміщеними в ній капсулем-запалювачем 31 і метальним пороховим зарядом 3 (див. Фіг. 1, Фіг. 3, Фіг. 29 та Фіг. 34-35). Довжину L1 'заднього 5 UA 95730 U 5 10 15 20 25 30 35 40 45 50 55 60 циліндра 19 (камори 21) ствола 1 виконують не менше довжини L2 ємності 9 з розміщеними в ній капсулем-запалювачем 31 і метальним пороховим зарядом 3 (див. Фіг. 1, Фіг. 3, Фіг. 29 та Фіг. 34-35). Товщину g стінки переднього циліндра І 8 ствола 1 виконують з меншою, ніж товщина g1 стінки заднього циліндра 19 (див. Фіг. 1 та Фіг. 29). Зовнішній діаметр d1 ствола 1 виконують по відношенню до зовнішнього діаметра d3 додаткового корпуса 17 або рівним (диь. Фіг. 1-2, Фіг. 17, Фіг. 21-22 та Фіг. 23-25), або меншого, або більшого діаметра (на Фіг. 1-35 - не показано). Додатковий корпус 17 виконують у вигляді циліндру з зовнішнім діаметром d3 (див. Фіг. 4-5). Усередині додаткового корпуса 17 (див. Фіг. 1 та Фіг. 4-5) виконують циліндричні проточки (позиції 24 і 25) різного діаметру, відповідно D і D1 (див. Фіг. 4-5), при цьому передню циліндричну проточку 24 додаткового корпуса 17 конструктивно з'єднують із задньою циліндричною проточкою 25 по поверхні 26, яка відповідає торцевій поверхні 27 заднього циліндра 19 ствола 1 (див. Фіг. 1 та Фіг. 4). В задній циліндричній проточці 25 викопують один або більше кільцевих виступів 28 для упора пружини 15 (див. Фіг. 1 та Фіг. 4). Геометричні розміри (діаметр D - див. Фіг. 4-5) внутрішньої порожнини передньої циліндричної проточки 24 додаткового корпуса 17 виконують відповідними геометричним розмірам (діаметр d2) заднього циліндра 19 ствола 1 (див. Фіг. 1). Конструктивно на внутрішній поверхні 44 внутрішньої порожнини передньої циліндричної проточки 24 додаткового корпуса 17 виконують різьбу 45 (див. Фіг. 4), яка є аналогічною за параметрами різьбі 43 (див. Фіг. 3), яку виконують на зовнішній поверхні 42 вищезазначеного заднього циліндра 19 ствола 1 (див. Фіг. 1 та Фіг. 3). Конструктивно поперечні геометричні розміри (діаметр D) внутрішньої порожнини передньої циліндричної проточки 24 додаткового корпуса 17 виконують більшими, ніж внутрішній діаметр D1 задньої циліндричної проточки 25 (див. Фіг. 4-5). Технологічно додатковий корпус 17 виконують або з металу, або з будь-якого іншого міцного матеріалу. Кришку 16 виконують у вигляді тонкостінної пластини із загнутими в кільце бічними стінками 36 (див. Фіг. 1 та Фіг. 10). Торцеву поверхню 40 кришки 16 виконують у вигляді дна. Технологічно кришку 16 виконують із будь-якого пластичного матеріалу. Кожний з різаків 11 конструктивно виконують у вигляді основи 37 і ножа 38, якого жорстко закріплюють на зазначеній основі 37 (див. Фіг. 15-16 та Фіг. 20). Технологічно різаки 11 виконують з металу, при цьому вільну кромку ножа 38 загострюють (див. Фіг. 1 5-16). Пижі 4 і еластичні прокладки 5 виконують у вигляді дисків різної товщини (див., відповідно, Фіг. 12-13 та Фіг. 11, 14), при цьому задню еластичну прокладку 5 виконують геометричною формою (див. Фіг. 1 та Фіг. 14), що відповідає формі зазначеного конусоподібного переходу 22. Стопорне кільце 12 (див. Фіг. 18-19) виконують у вигляді циліндра з довжиною стінки не менше довжини основи різака 11, при цьому внутрішній діаметр d4 стопорного кільця 12 виконують рівним зовнішньому діаметру d1 переднього циліндра 18 ствола 1 (див. Фіг. 1-2 та Фіг. 20). Стопорне кільце 12 виготовляють або з пластмаси, або металу, або будь-якого іншого міцного матеріалу. Пристрій 6 (див. Фіг. 6) для запалення метального порохового заряду 3 конструктивно виконують у вигляді ударника із загостреною передньою частиною 32 і профільованим корпусом (див. Фіг. 1, Фіг. 6 і Фіг. 16-21). В задній частині 33 корпуса ударника (позиція 6) конструктивно виконують різьбу 34 для з'єднання з елементом 14 фіксації запобіжника 13 (див. Фіг. 6). Ударник (позиція 6) виготовляють з металу. Елемент 14 (див. Фіг. 1-2 та Фіг. 9) фіксації запобіжника 13 виконують у вигляді диску, при цьому в геометричній середині площини диску виконують наскрізний отвір 53, а на внутрішній поверхні зазначеного) отвору 53 виконують різьбу 54, яка є відповідною різьбі 34, що виконують па задній частині 33 корпуса (тіла) ударника (позиція 6)(див. Фіг. 2 і Фіг. 9). Для підвищення зчеплення пальців 49 руки 50 з елементом 14 фіксації запобіжника 13, на бічній поверхні 51 зазначеного елемента 14 викопують насічку 52 (див. Фіг. 1-2 та Фіг. 9). Елемент 14 фіксації запобіжника 13 виготовляють або з металу, або з будь-якого іншого міцного матеріалу. Запобіжник 13, як варіант конструктивного виконання, виконують вигнутої форми, яка забезпечує охоплення різьбової частини (позиція 33) корпуса ударника (позиція 6)(див. Фіг. 7-8 та Фіг. 21). Запобіжник 13 виготовляють або з металу, або з будь-якого іншого міцного матеріалу. Після виготовлення окремих конструктивних елементів ручного одноразового вогнегасного імпульсного пристрою починають збірку зазначеного пристрою. По-перше виконують заходи щодо з'єднання між собою переднього (позиція 18) і заднього (позиція 19) циліндрів для створення ствола 1, при цьому задній циліндр 19 ствола 1 жорстко закріплюють на передньому циліндрі 18 вісесиметрично його подовжній осі (див. Фіг. 1), а саме в задній частині 8 переднього циліндра 18 ствола 1 (див. Фіг. 29). 6 UA 95730 U 5 10 15 20 25 30 35 40 45 50 55 60 По-друге, в додатковий корпус 17 встановлюють пристрій 6 для запалення метального порохового заряду 3 - ударник (позиція 6)(який конструктивно розміщують після метального порохового заряду 3 з можливістю впливу на зазначений метальний пороховий заряд 3 для його запалювання через капсуль-запалювач 3 1 ), при цьому ударник (позиція 6) вводять задньою частиною (позиція 33) в передню циліндричну проточку 24 додаткового корпусу 17 з подальшим просуванням його корпусу (з нарізаною в задній частині 33 зазначеного корпуса ударника (позиція 6) різьбою 34, яка призначена для з'єднання з елементом 14 фіксації запобіжника 13) в задню циліндричну проточку 24 додаткового корпусу 17 до контакту загостреної частини 32 з кільцевим виступом 28 (див. Фіг. 1). Після вставлення ударника (позиція 6) в проточки 24 і 25 додаткового корпусу 17, з боку задньої - торцевої частини 35 додаткового корпусу 17 в задню проточку 25 зазначеного додаткового корпусу 17 вводять пружину 15. При цьому пружину 15 встановлюють так, щоб задня частина 33 корпуса (тіла) ударника (позиція 6), на якій виконана різьба 34, знаходилась усередині пружини 15 (див. Фіг. 1-2). Таким чином пружину 15 конструктивно розміщують вісесиметрично відносно корпуса (тіла) ударника (позиція 6) з контактом одним кінцем до кільцевого виступу 28, який виконано в задній проточці 25 додаткового корпусу 17, а другим - в елемент 14 фіксації запобіжника 13 (див. Фіг. 1). На різьбу 34, що виконана задній частині 33 корпуса (тіла) ударника (позиція 6), нагвинчують елемент 14 фіксації запобіжника 13 шляхом проходу задньої частини 33 корпуса ударника (позиція 6), на якому виконана різьба 34, крізь отвір 53 (з різьбою 54) (див. Фіг. 1-2 та Фіг. 23-25). В цей же момент запобіжник 13 встановлюють в зазор між задньою торцевою частиною 35 додаткового корпуса 17 і елементом 14 фіксації запобіжника 13. Нагвинчуючи далі елемент 14 фіксації запобіжника 13 на ударник (позиція 6), притискають запобіжник 13 до задньої торцевої частини 35 додатковою корпусу 17, а загострену частину 32 ударника (позиція 6) відтягують від площини переднього зрізу 26 задньої проточки 25 шляхом переміщення корпуса ударника (позиція 6)(див. Фіг. 1 та Фіг. 2). Наступними технологічними операціями щодо збірки ручного одноразової о вогнегасного імпульсного пристрою є розміщення ємності 9 з метальним пороховим зарядом 3 в задній каморі 21 заднього циліндра 19 ствола 1(див. Фіг. 1 та Фіг. 35), розміщення в передній каморі 20 переднього циліндра 18 ствола 1 почергово еластичної прокладки 5 (яка виконана у формі, що відповідає геометрії переходу передньої камори 20 переднього циліндра 18 ствола 1 в задню камору 21), заднього пижа 4 і ємності 10 для розміщення вогнегасного складу 2 (див. Фіг. 1 та Фіг. 23). Задній пиж 4 встановлюють в районі конусоподібною переходу 22 передньої камори 20 ствола 1 в задню камору 21 (див. Фіі. 1-2 та Фіг. 23). Причому перед розміщенням усередині ствола 1 (а саме, в передній каморі 20) ємності 10, на передній частині (поверхні) зазначеної ємності 10 для розміщення вогнегасного складу 2 конструктивно виконують додаткові концентратори напруги 39 (див. Фіг. 1 та Фіг. 23). Після того, як в камору 20 переднього циліндра 18 ствола 1 буде вставлена ємність 10 для розміщення вогнегасного складу 2, в вирізи 23 (які конструктивно виконано на передньому циліндрі 18 ствола 1 в районі дульного зрізу 7 зазначеного ствола 1) встановлюються різаки 11, при цьому різаки 11 встановлюються так, щоб основа 37 різаків 11 знаходилась у зазначеному вирізі 23, а ножі 38 - усередині камори 20 переднього циліндра 18 ствола 1, причому загострена частина ножа 38 повинна бути направлена у бік ємності 10 з розміщеним у ній вогнегасним складом 2 (див. Фіг. 1-2, Фіг. 17, Фіг. 20 та Фіг. 23-25). Після встановлення різаків 11 у вирізи 23 (див. Фіг. 17), їх закріплюють від випадання за допомогою стопорного кільця 12 шляхом натягування його на зовнішню поверхню ствола 1 (див. Фіг. 20). Далі встановлюють передній пиж 4 (див. Фіг. 30). Зазначений передній пиж 4 встановлюють на відстані L від дульного зрізу 7 ствола 1 не менше товщини L передньої еластичної прокладки 5 (див. Фіг. 30). Після цього в камору 20 вставляють передню еластичну прокладку 5. Передню еластичну прокладку 5 встановлюють з контактом (або без контакту) з передньою частиною переднього пижа 4. При цьому передню еластичну прокладку 5 розміщують в зазорі між торцевою поверхнею 40 кришки 16 і торцевою поверхнею 41 переднього пижа 4 (див. Фіг. 1-2 та Фіг. 23). Таким чином ємність 10 для розміщення вогнегасного складу 2 відокремлюють зазначеними пижами 4 і еластичними прокладками 5 як від дульного зрізу 7 ствола 1, так і від метального порохового заряду 3 (а саме, від ємності 9 з метальним пороховим зарядом 3)(див. Фіг. 1 та Фіг. 23). По закінченню зборки ручного одноразового вогнегасного імпульсного пристрою передню частину ствола 1 (дульний зріз 7) закривають кришкою 16, при цьому дно (позиція 40) кришки 16 7 UA 95730 U 5 10 15 20 25 30 35 40 45 50 55 60 повинно щільно прилягати до торцевої поверхні дульного зрізу 7 ствола 1, а бічні стінки 36 кришки 16 - до зовнішньої бічної поверхні 47 ствола 1 в районі дульного зрізу7 (див. Фіг. 1-2). Підготовлений додатковий корпус 17 нагвинчують по різьбах 43 та 45 на задній циліндр 19 ствола 1 (див. Фіг. 1-2), що жорстко закріплений до переднього циліндра 18 ствола 1 (див. Фіг. 3 та Фіг. 29). Після виконання останньої вищезазначеної технологічної операції ручний одноразовий вогнегасний імпульсний пристрій є готовим до використання. Для використання ручний одноразовий вогнегасний імпульсний пристрій береться за ствол 1 однією рукою 50, наприклад, лівою (див. Фіг. 21)(шляхом охоплення пальцями 49 зовнішньої поверхні 47 переднього циліндра 18 ствола 1), а другою рукою 50, наприклад, правою, відкручується елемент 14 фіксації запобіжника 13. Елемент 14 фіксації запобіжника 13 відкручується на величину, не більше довжини частини 33 корпуса (тіла) ударника (позиція 6), на якому нарізана різьба 34. Після того, як запобіжник 13 буде вивільненим, його витягають з зазору між задньої торцевої частини 35 додаткового корпуса 17 і елемента 14 фіксації запобіжника 13, наприклад, пальцем 49 другої руки 50 (наприклад, правої руки згідно зі схемою на Фіг. 2 і Фіг. 21). При цьому під дією пружини 15, яка одним кінцем впирається в кільцевий виступ 28, а другим - в торцеву частину елемента 14 фіксації запобіжника 13, ударник (позиція 6) відтягується від капсуля-запалювача 31 ємності 9 з метальним пороховим зарядом 3. Цим забезпечується хід ударника (позиція 6) для наколювання капсуля-запалювача 31, який встановлений в отворі 30, що виконаний закритій частині 29 ємності 9 з метальним пороховим зарядом 3 (див. Фіг. 31 та Фіг. 34). Після цього знімають з дульного зрізу 7 ствола 1 кришку 16. Далі направляють ствол 1 ручного одноразового вогнегасного імпульсного пристрою на вогонь і долонею правої руки 50 (згідно зі схемою на Фіг. 22) різко з силою F вдаряють по площині елемента 14 фіксації запобіжника 13 (див. Фіг. 22 та Фіг. 23). При цьому елемент 14 фіксації запобіжника 13 під дією сили F удару руки 50 буде переміщатися вперед, стискаючі пружину 15 (див. Фіг. 23). На підставі того, що елемент 14 фіксації запобіжника 13 є жорстко зв'язаним з ударником (позиція 6), зазначений ударник 6 також різко переміститься у бік ємності 9 з метальним пороховим зарядом 3 і вдарить по капсулю-запалювачу 31 (див. Фіг. 23). При наколюванні загостреною частиною 32 ударника (позиція 6) капсуля-запалювача 31, відбудеться спрацьовування зазначеного капсуля-запалювача 31 (див. Фіг. 23). При спрацьовуванні капсуля-запалювача 31 відбудеться загоряння (див. Фіг. 23-24) метального порохового заряду 3, який знаходиться усередині ємності 9 (див. Фіг. 34-35), і порохові гази 55, проходячи через отвір (внутрішню порожнину камори 21) заднього циліндра 19 ствола 1, з великою силою будуть миттєво натискати на задню еластичну прокладку 5 і через нею на задній пиж 4 (див. Фіг. 24). Під тиском порохових газів 55 еластична прокладка 5 і задній пиж 4 будуть переміщатися з великою швидкістю по внутрішній порожнині камори 20 переднього циліндра 18 ствола 1, при цьому задній пиж 4 буде виштовхувати з внутрішньої порожнини передньої камори 20 переднього циліндра 18 ствола 1 ємність 10 з розміщеним в ній вогнегасним складом 2 (див. Фіг. 24). При цьому передній пиж 4 вилетить з дульного зрізу 7, а ємність 10 (з розміщеним в ній вогнегасним складом 2) буде розрізатися на смужки (див. Фіг. 26, Фіг. 24-25). Після розрізання ножами 38 різаків 11 оболонки ємності 10, вогнегасний склад 2 у вигляді хмари дрібнодисперсного порошку (або іншої речовини і в'язкості) полетить у бік вогню (див. Фіг. 24-26 та Фіг. 27-28), таким чином проводиться гасіння об'єкту, наприклад, військової техніки у вигляді бронетранспортеру. Причому застосування ручного одноразового вогнегасного імпульсного пристрою можливе у будь-якому знаходженні бійця, наприклад, в окопі (див. Фіг. 27) або стоячі (див. Фіг. 28). Застосування ручного одноразового вогнегасного імпульсного пристрою можливе і в закритому приміщенні, наприклад, в будинку, в бойовому відділенні броньованої техніки, корабля, в вантажному відсіку транспортного літака, в вогневих точках та інше. Відпрацьований ручний одноразовий вогнегасний імпульсний пристрій або викидається, або з нього скручується додатковий корпус 17. На знятий додатковий корпус 17 накручується новий ствол 1, який споряджений ємністю 10 (з розміщеним в ній вогнегасним складом 2) і ємністю 9 з метальним пороховим зарядом 3. При цьому можна при стрільбі кришку 16 не знімати тому, що вона буде скинута виштовхнутим переднім пижем 4. Стрільба вогнегасним складом 2 по вогню ведеться у цьому випадку аналогічно тому, що показано вище (без зняття запобіжника 13) (див. хронологію Фіг. 21-26 та Фіг. 27-28), тому, що додатковий корпус 17 може використовуватися будь скільки разів. Підвищення ефективності застосування ручного одноразового вогнегасного імпульсного пристрою, що заявляється, у порівнянні з прототипом, досягається тим, що зменшується час 8 UA 95730 U 5 10 для приведення пристрою до застосування, можливе практично миттєве застосування, можлива стрільба по вогню з любого ракурсу, можливе спрацьовування пристрою як при ударі об любу тверду поверхню, так і при ударі долонею, можлива зміна ствола, який споряджений ємністю з розміщеним в ній вогнегасним складом, за час не більше 5-10 секунд, можливе спорядження пристрою любим видом вогнегасного складу - порошкоподібним, рідким, газоподібним. Джерела інформації 1. Деклараційний патент України № 13852 А, МПК 7 А 62 С 13/20, 1997 - аналог. 2. Деклараційний патент України на корисну модель № 2835, МПК 7 А 62 С 13/20, 2004аналог. 3. Патент РФ № 2055767 від 10.03.1996 "Ручний вогнегасящий імпульсний пристрій", МПК 7 А 62 С 13/20 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 40 45 50 55 60 Ручний одноразовий вогнегасний імпульсний пристрій, який містить ствол з розміщеними в ньому вогнегасним складом і метальним пороховим зарядом, пижі, еластичні прокладки і пристрій для запалення метального порохового заряду, при цьому вогнегасний склад відокремлений зазначеними пижами і еластичними прокладками як від дульного зрізу ствола, так і від метального порохового заряду, а пристрій для запалення метального порохового заряду і зазначений метальний пороховий заряд розміщені у задній частині ствола вісесиметрично останньому, причому пристрій для запалення метального порохового заряду розміщений після метального порохового заряду з можливістю безпосереднього впливу на метальний пороховий заряд для його запалювання, який відрізняється тим, що він додатково містить ємність для розміщення метального порохового заряду, ємність для розміщення вогнегасного складу, різаки, стопорне кільце, запобіжник, елемент фіксації запобіжника, пружину, кришку і додатковий корпус для розміщення в ньому пристрою для запалення метального порохового заряду, при цьому ствол виконаний у вигляді двох циліндрів, з'єднаних між собою по подовжній осі з утворенням камор для розміщення, відповідно, вогнегасного складу і ємності з метальним пороховим зарядом, внутрішні порожнини камор ствола з'єднані між собою конусоподібним переходом з більшої в меншу камору, на передньому циліндрі ствола в районі дульного зрізу виконані вирізи для розміщення різаків, додатковий корпус містить виконані усередині корпуса циліндричні проточки різного діаметра, передня циліндрична проточка додаткового корпуса з'єднана із задньою циліндричною проточкою по поверхні, яка відповідає торцевій поверхні заднього циліндра ствола, в задній циліндричній проточці виконаний один або більше кільцевих виступів для упора пружини, метальний пороховий заряд розміщений в ємності, яка виконана у вигляді тонкостінного циліндра із однією закритою частиною, зазначена закрита частина ємності містить отвір з розміщеним в ньому капсулемзапалювачем, пристрій для запалення метального порохового заряду розміщений у циліндричній проточці меншого діаметра, що виконана в додатковому корпусі, пристрій для запалення метального порохового заряду виконаний у вигляді ударника із загостреною передньою частиною і профільованим корпусом, в задній частині корпуса ударника виконана різьба для з'єднання з елементом фіксації запобіжника, запобіжник встановлений між задньою торцевою частиною додаткового корпуса і елементом фіксації запобіжника, пружина розміщена вісесиметрично відносно корпуса ударника з контактом одним кінцем до кільцевого виступу, який виконано на проточці з меншим діаметром, а другим - в елемент фіксації запобіжника, еластична прокладка, що розміщена за заднім пижем в районі конусоподібного переходу внутрішніх камор ствола, викопана геометричною формою, що відповідає формі зазначеного конусоподібного переходу, кришка виконана у вигляді тонкостінної пластини із загнутими в кільце бічними стінками, кришка установлена на дульному зрізі переднього циліндра ствола, який виконано з більшим зовнішнім діаметром, кожний з різаків містить основу і ніж, жорстко закріплений на зазначеній основі, на передній частині ємності для розміщення вогнегасного складу виконані концентратори напруги, передній пиж встановлений на відстані від дульного зрізу переднього циліндра ствола, передня еластична прокладка розміщена в зазорі між торцевою поверхнею кришки і торцевою поверхнею переднього пижа, задній пиж встановлено в районі конусоподібного переходу передньої камори ствола в задню, запобіжник виконано вигнутої форми, що забезпечує охоплення різьбової частини корпуса ударника, різаки розміщені на стволі або симетрично подовжній осі ствола, або у будь-якій комбінації, стопорне кільце розміщене над різаками, причому передній циліндр виконаний з товщиною стінки меншою, ніж товщина стінки заднього циліндра, передній циліндр ствола виконаний за зовнішнім діаметром 9 UA 95730 U 5 10 15 більшим, ніж задній циліндр зазначеного ствола, на зовнішній поверхні заднього циліндра виконана різьба, передня циліндрична проточка додаткового корпуса виконана більшою за внутрішнім діаметром, ніж задня проточка, на внутрішній поверхні проточки з більшим діаметром виконана різьба, що аналогічна за параметрами різьбі, яка виконана на зовнішній поверхні заднього циліндра ствола, основа різака виконана з однією або більше скошеними бічними поверхнями, геометрична форма кожного з вирізів на бічній поверхні ствола виконана аналогічною формі основи різака, довжина задньої камори ствола виконана не менше довжини ємності з розміщеними в ній капсулем-запалювачем і метальним пороховим зарядом, зовнішній діаметр ствола виконаний відносно до зовнішнього діаметра додаткового корпуса або рівним, або меншого, або більшого діаметра, внутрішній діаметр стопорного кільця виконаний рівним зовнішньому діаметру ствола, ствол та додатковий корпус виконано або з металу, або з будьякого іншого міцного матеріалу, прозорого або непрозорого, зовнішня поверхня переднього циліндра ствола і додаткового корпуса виконана гладкою або шорсткуватою, або у будь-якому іншому варіанті конструктивного виконання, ємність для розміщення вогнегасного складу виконана з тонкостінного паперового, пластикового або гумового еластичного матеріалу, прозорого або непрозорого. 10 UA 95730 U 11 UA 95730 U 12 UA 95730 U 13 UA 95730 U 14 UA 95730 U 15 UA 95730 U 16 UA 95730 U 17 UA 95730 U 18 UA 95730 U 19 UA 95730 U 20 UA 95730 U 21 UA 95730 U 22 UA 95730 U 23 UA 95730 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 24
