Спосіб утилізації бойової автоматичної стрілецької зброї

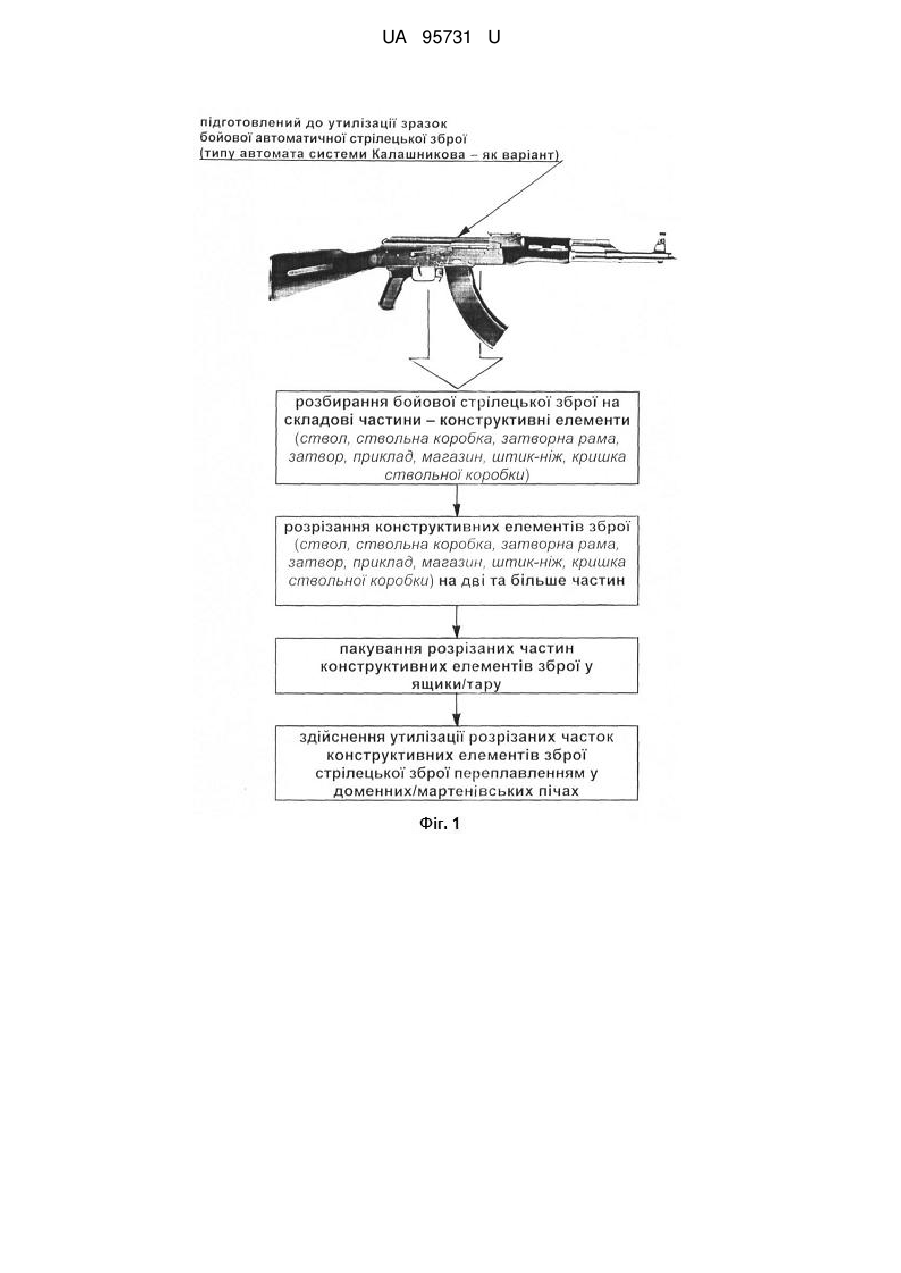

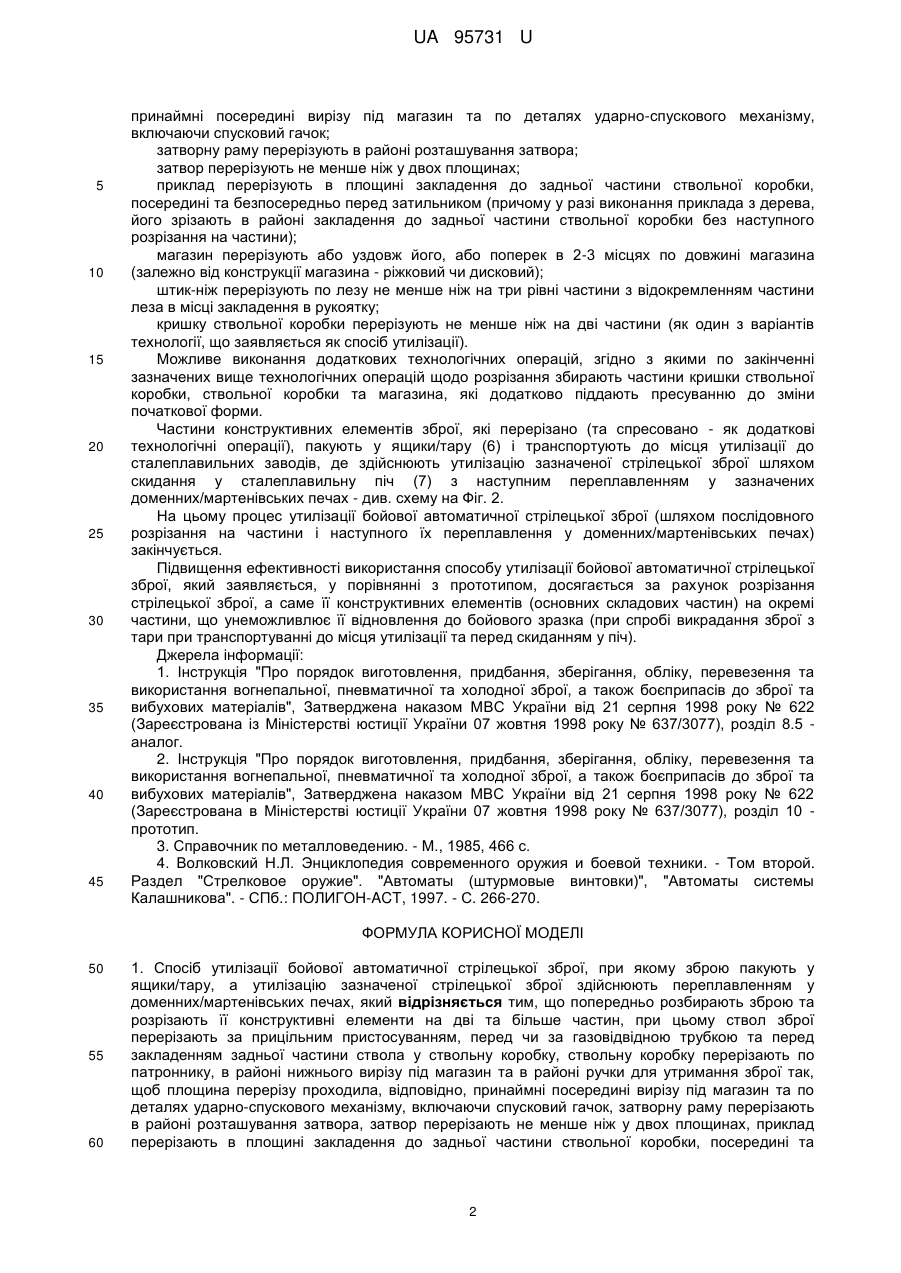

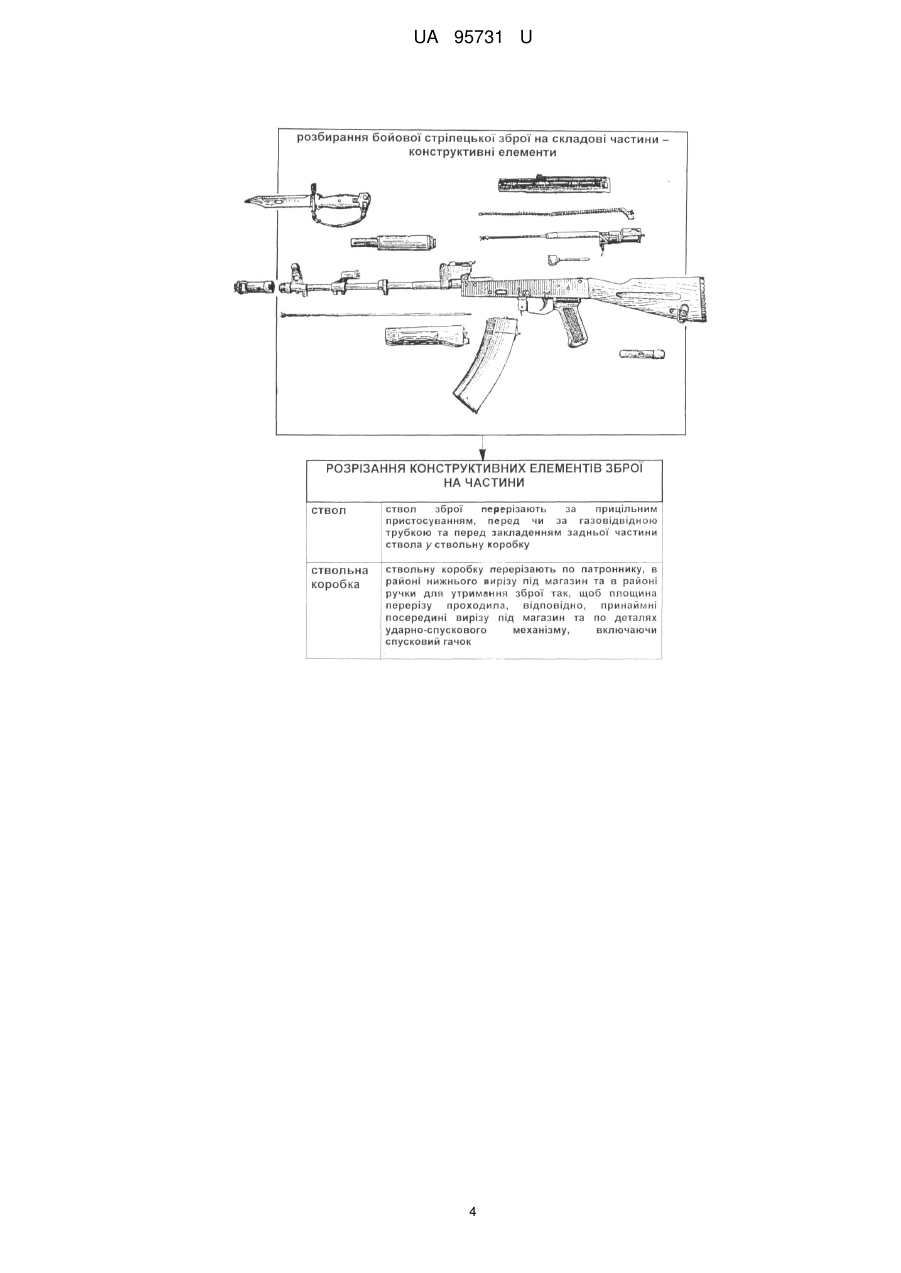

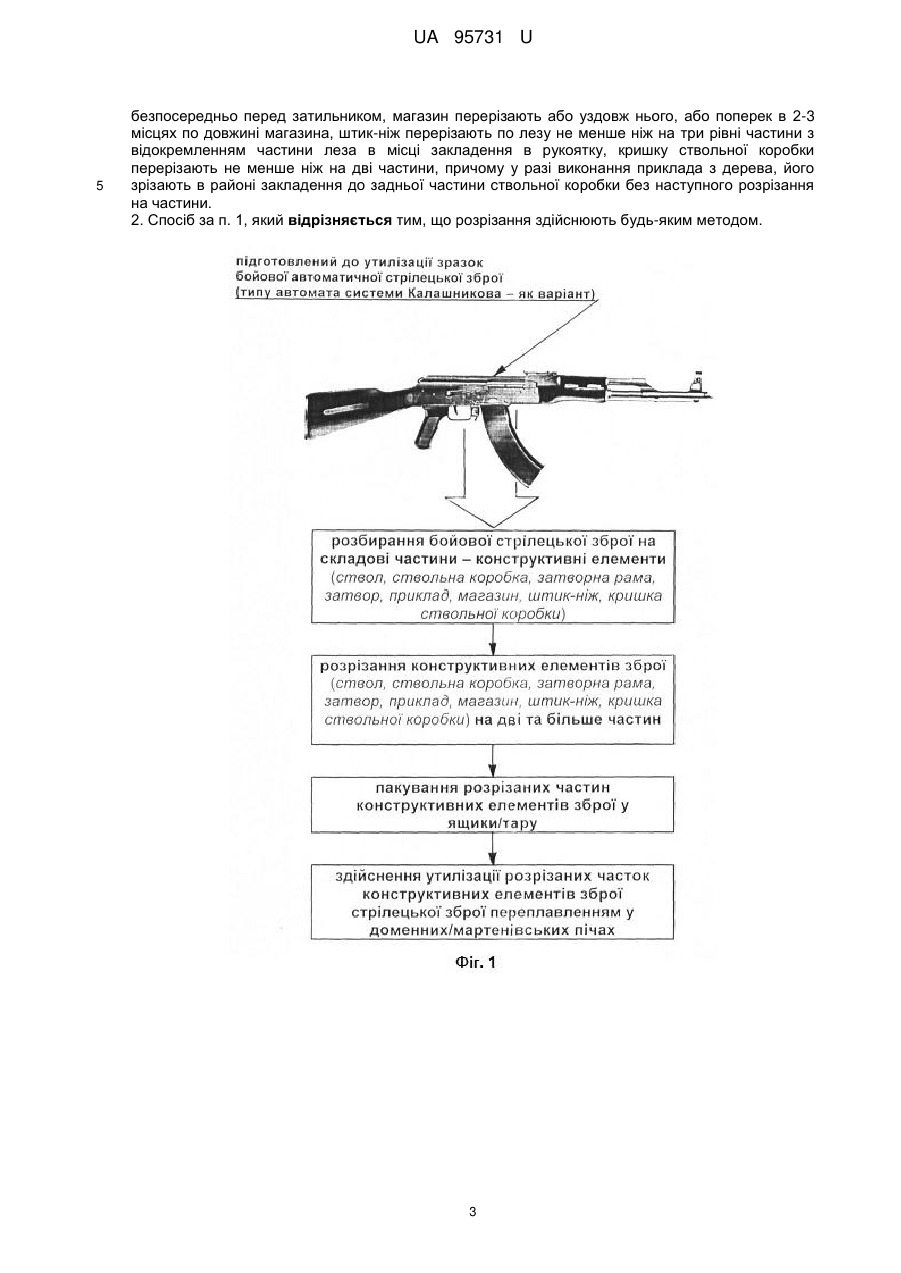

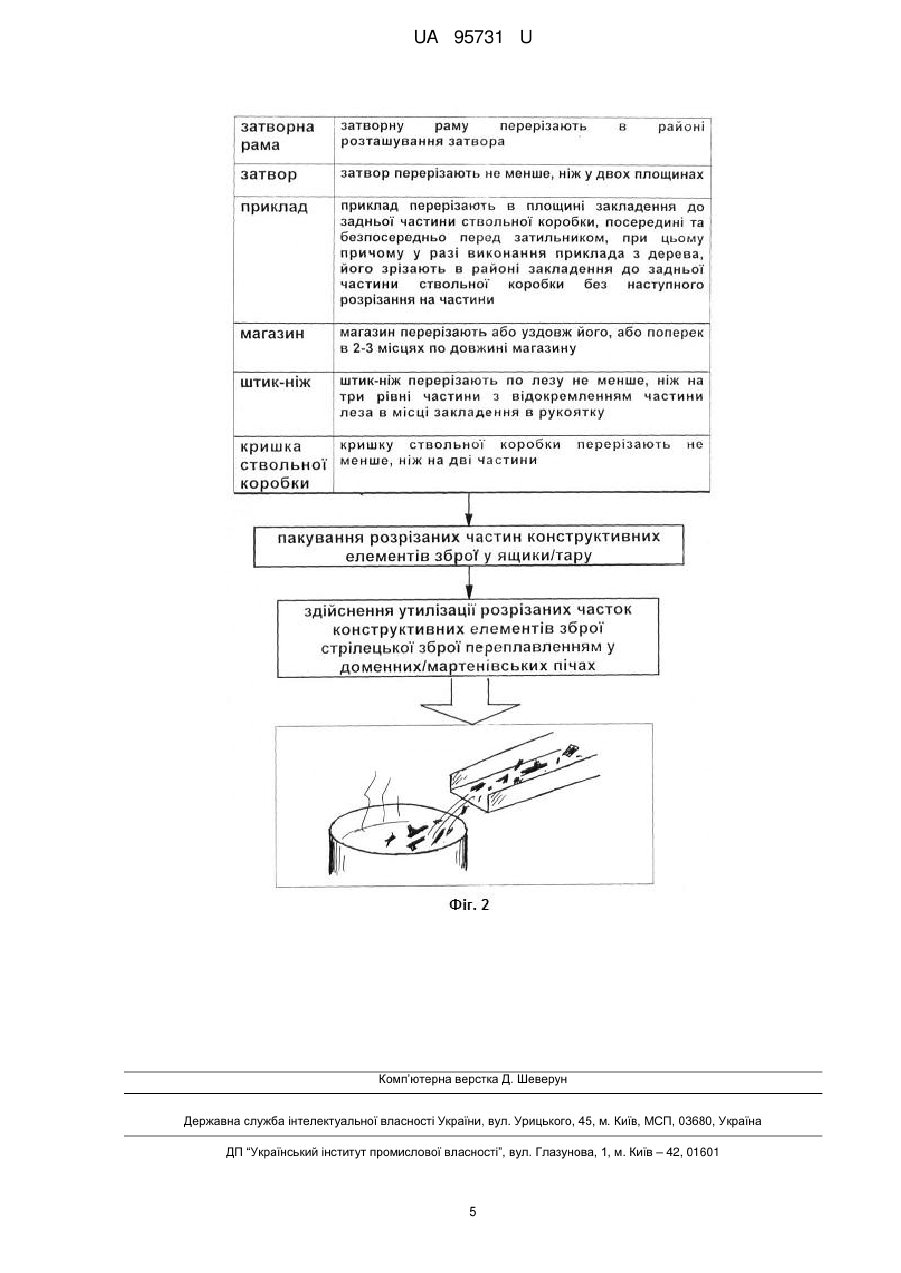

Реферат: Спосіб утилізації бойової автоматичної стрілецької зброї, при якому зброю пакують у ящики/тару, а утилізацію зазначеної стрілецької зброї здійснюють переплавленням у доменних/мартенівських печах. Попередньо розбирають зброю та розрізають її конструктивні елементи на дві та більше частин, розрізання здійснюють будь-яким методом. UA 95731 U (12) UA 95731 U UA 95731 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до стрілецької зброї, а саме до способів утилізації бойової автоматичної стрілецької зброї. Відомий спосіб утилізації стрілецької зброї, при якому здійснюють її розрізання не менше ніж на дві частини і проходом площини розрізання по найбільш важливим частинам зброї, насамперед по стволу і ствольній коробці [1]. До недоліків відомого способу належить те, що не забезпечується надійність утилізації, - є можливість з'єднати окремі частини зброї в єдину конструкцію (наприклад, зварюванням). Найбільш близьким технічним рішенням, як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є спосіб утилізації бойової автоматичної стрілецької зброї, при якому зброю пакують у ящики/тару, перевозять до місця утилізації, а утилізацію зазначеної стрілецької зброї здійснюють безпосередньо переплавленням у доменних/мартенівських печах [2]. До недоліків відомого способу, який вибрано за найближчий аналог (прототип), належить те, що не забезпечується надійність утилізації, - є можливість вилучення/викрадення зброї з ящика при транспортуванні до місця утилізації та перед скиданням у сталеплавильну піч. В основу корисної моделі поставлено задачу шляхом розрізання зброї на частини забезпечити неможливість викрадання зброї з метою збирання зброї в бойовий зразок. Суть корисної моделі в способі утилізації бойової автоматичної стрілецької зброї, при якому зброю пакують у ящики/тару, а утилізацію зазначеної стрілецької зброї здійснюють переплавленням у доменних/мартенівських печах, полягає в тому, що попередньо розбирають зброю та розрізають її конструктивні елементи на дві та більше частин. Суть корисної моделі полягає і в тому, що ствол зброї перерізають за прицільним пристосуванням, перед чи за газовідвідною трубкою та перед закладенням задньої частини ствола у ствольну коробку, ствольну коробку перерізають по патроннику, в районі нижнього вирізу під магазин та в районі ручки для утримання зброї так, щоб площина перерізу проходила, відповідно, принаймні посередині вирізу під магазин та по деталях ударно-спускового механізму, включаючи спусковий гачок, затворну раму перерізають в районі розташування затвора, затвор перерізають не менше ніж у двох площинах, приклад перерізають в площині закладення до задньої частини ствольної коробки, посередині та безпосередньо перед затильником, магазин перерізають або уздовж нього, або поперек в 2-3 місцях по довжині магазина, штик-ніж перерізають по лезу не менше ніж на три рівні частини з відокремленням частини леза в місці закладення в рукоятку, кришку ствольної коробки перерізають не менше ніж на дві частини. Суть корисної моделі полягає також і в тому, що у разі виконання приклада з дерева, його зрізають в районі закладення до задньої частини ствольної коробки без наступного розрізання на частини, а розрізання здійснюють будь-яким методом. Вирішення технічної задачі в способі утилізації бойової автоматичної стрілецької зброї дійсно можливе тому, що шляхом розрізання конструктивних елементів зброї на окремі частини забезпечується надійність утилізації - неможливість відновити зброю для бойового застосування. Таким чином спосіб утилізації бойової автоматичної стрілецької зброї, який заявляється, відповідає критерію корисної моделі "новизна". Суть технічного рішення пояснюється за допомогою креслень, де на Фіг. 1 показано загальну схему здійснення способу утилізації бойової автоматичної стрілецької зброї, який заявляється, на Фіг. 2 показано основні етапи технологічного процесу, що покладено в основу способу утилізації бойової автоматичної стрілецької зброї. Спосіб утилізації бойової автоматичної стрілецької зброї, який заявляється, реалізується таким чином. Попередньо розбирають зброю (І) (наприклад, автомат Калашникова (позиція 1) калібру 7,62 мм та 5,45 мм - див. схеми на Фіг. 1-2) та розрізають її конструктивні елементи на дві або більше частин, при цьому розрізання здійснюють будь-яким методом, наприклад циркулярною пилою, електро- чи газозварювальним обладнанням [3], застосуванням кумулятивних "ножів" та інше. Конструктивні елементи зброї (1) розрізують на частини таким чином (як приклад наведено технологію розрізання ствола автомата системи Калашникова [4]): ствол (2) зброї (1) перерізують в площині W за прицільним пристосуванням (3), перед чи за газовідвідною трубкою (4) та перед місцем закладенням задньої частини(5) ствола (2) у ствольну коробку -див., відповідно, схему на Фіг. 3; ствольну коробку перерізують по патроннику, в районі нижнього вирізу під магазин та в районі ручки для утримання зброї так, щоб площина W перерізу проходила, відповідно, 1 UA 95731 U 5 10 15 20 25 30 35 40 45 принаймні посередині вирізу під магазин та по деталях ударно-спускового механізму, включаючи спусковий гачок; затворну раму перерізують в районі розташування затвора; затвор перерізують не менше ніж у двох площинах; приклад перерізують в площині закладення до задньої частини ствольної коробки, посередині та безпосередньо перед затильником (причому у разі виконання приклада з дерева, його зрізають в районі закладення до задньої частини ствольної коробки без наступного розрізання на частини); магазин перерізують або уздовж його, або поперек в 2-3 місцях по довжині магазина (залежно від конструкції магазина - ріжковий чи дисковий); штик-ніж перерізують по лезу не менше ніж на три рівні частини з відокремленням частини леза в місці закладення в рукоятку; кришку ствольної коробки перерізують не менше ніж на дві частини (як один з варіантів технології, що заявляється як спосіб утилізації). Можливе виконання додаткових технологічних операцій, згідно з якими по закінченні зазначених вище технологічних операцій щодо розрізання збирають частини кришки ствольної коробки, ствольної коробки та магазина, які додатково піддають пресуванню до зміни початкової форми. Частини конструктивних елементів зброї, які перерізано (та спресовано - як додаткові технологічні операції), пакують у ящики/тару (6) і транспортують до місця утилізації до сталеплавильних заводів, де здійснюють утилізацію зазначеної стрілецької зброї шляхом скидання у сталеплавильну піч (7) з наступним переплавленням у зазначених доменних/мартенівських печах - див. схему на Фіг. 2. На цьому процес утилізації бойової автоматичної стрілецької зброї (шляхом послідовного розрізання на частини і наступного їх переплавлення у доменних/мартенівських печах) закінчується. Підвищення ефективності використання способу утилізації бойової автоматичної стрілецької зброї, який заявляється, у порівнянні з прототипом, досягається за рахунок розрізання стрілецької зброї, а саме її конструктивних елементів (основних складових частин) на окремі частини, що унеможливлює її відновлення до бойового зразка (при спробі викрадання зброї з тари при транспортуванні до місця утилізації та перед скиданням у піч). Джерела інформації: 1. Інструкція "Про порядок виготовлення, придбання, зберігання, обліку, перевезення та використання вогнепальної, пневматичної та холодної зброї, а також боєприпасів до зброї та вибухових матеріалів", Затверджена наказом МВС України від 21 серпня 1998 року № 622 (Зареєстрована із Міністерстві юстиції України 07 жовтня 1998 року № 637/3077), розділ 8.5 аналог. 2. Інструкція "Про порядок виготовлення, придбання, зберігання, обліку, перевезення та використання вогнепальної, пневматичної та холодної зброї, а також боєприпасів до зброї та вибухових матеріалів", Затверджена наказом МВС України від 21 серпня 1998 року № 622 (Зареєстрована в Міністерстві юстиції України 07 жовтня 1998 року № 637/3077), розділ 10 прототип. 3. Справочник по металловедению. - М., 1985, 466 с. 4. Волковский Н.Л. Энциклопедия современного оружия и боевой техники. - Том второй. Раздел "Стрелковое оружие". "Автоматы (штурмовые винтовки)", "Автоматы системы Калашникова". - СПб.: ПОЛИГОН-ACT, 1997. - С. 266-270. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Спосіб утилізації бойової автоматичної стрілецької зброї, при якому зброю пакують у ящики/тару, а утилізацію зазначеної стрілецької зброї здійснюють переплавленням у доменних/мартенівських печах, який відрізняється тим, що попередньо розбирають зброю та розрізають її конструктивні елементи на дві та більше частин, при цьому ствол зброї перерізають за прицільним пристосуванням, перед чи за газовідвідною трубкою та перед закладенням задньої частини ствола у ствольну коробку, ствольну коробку перерізають по патроннику, в районі нижнього вирізу під магазин та в районі ручки для утримання зброї так, щоб площина перерізу проходила, відповідно, принаймні посередині вирізу під магазин та по деталях ударно-спускового механізму, включаючи спусковий гачок, затворну раму перерізають в районі розташування затвора, затвор перерізають не менше ніж у двох площинах, приклад перерізають в площині закладення до задньої частини ствольної коробки, посередині та 2 UA 95731 U 5 безпосередньо перед затильником, магазин перерізають або уздовж нього, або поперек в 2-3 місцях по довжині магазина, штик-ніж перерізають по лезу не менше ніж на три рівні частини з відокремленням частини леза в місці закладення в рукоятку, кришку ствольної коробки перерізають не менше ніж на дві частини, причому у разі виконання приклада з дерева, його зрізають в районі закладення до задньої частини ствольної коробки без наступного розрізання на частини. 2. Спосіб за п. 1, який відрізняється тим, що розрізання здійснюють будь-яким методом. 3 UA 95731 U 4 UA 95731 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
