Планування динамічного широкомовного каналу
Формула / Реферат
1. Спосіб планування системної інформації в системі бездротового зв'язку, який включає етапи, на яких:
планують перший блок планування, при цьому перший блок планування включає в себе вказування часу, в який повинен плануватися другий блок планування і в якому забезпечується часова прив'язка обслуговування приймача;
планують другий блок планування в каналі керування, асоційованому з широкомовним каналом; і
передають перший блок планування і передають другий блок планування в канал керування.
2. Спосіб за п. 1, в якому вказування часу, в який повинен плануватися другий блок планування, виражає явний момент, в який планується другий блок планування.
3. Спосіб за п. 1, в якому вказування часу, в який повинен плануватися другий блок планування, виражає нижню межу для фактичного моменту часу, в який планується другий блок планування.
4. Спосіб за п. 1, в якому вказування часу містить М бітів в каналі фізичного рівня, при цьому М є додатним цілим числом.
5. Спосіб за п. 1, в якому щонайменше одне з планування першого блока планування і другого блока планування містить використання щонайменше одного з алгоритму циклічної диспетчеризації, алгоритму рівнодоступного формування черг, алгоритму максимальної пропускної здатності або алгоритму пропорційної рівнодоступності.
6. Спосіб за п. 1, який додатково включає етапи, на яких:
планують третій блок планування, при цьому третій блок планування містить щонайменше вказування часової послідовності, згідно з якою повинен плануватися набір несхожих блоків планування; і
планують набір несхожих блоків планування; і
передають набір несхожих блоків планування.
7. Спосіб за п. 6, в якому часова послідовність є періодичною послідовністю.
8. Спосіб за п. 6, в якому вказування часової послідовності містить зсув, який виражає часовий інтервал, в який починається часова послідовність.
9. Спосіб за п. 8, в якому вказування часового зсуву містить N бітів в каналі фізичного рівня, і при цьому N є додатним цілим числом.
10. Спосіб за п. 7, в якому постачальник послуг визначає період періодичної послідовності.
11. Спосіб за п. 6, який додатково включає етап, на якому логічно виводять часову послідовність, яка оптимізує стратегію планування.
12. Спосіб за п. 1, який додатково включає етапи, на яких:
приймають стратегію планування; і
формують набір проміжків часу згідно з прийнятою стратегією планування, при цьому набір проміжків часу використовується для відсилання блока планування.
13. Спосіб за п. 6, в якому планування набору несхожих блоків містить щонайменше один з алгоритму циклічного планування, алгоритму рівнодоступного формування черг, алгоритму максимальної пропускної здатності і алгоритму пропорційної рівнодоступності.
14. Спосіб планування системної інформації в системі бездротового зв'язку, який включає етапи, на яких:
планують перший блок планування, який вказує час, в який повинен плануватися другий блок планування і в якому забезпечується часова прив'язка обслуговування приймача, при цьому другий блок планування включає в себе вказування часу, в який повинен плануватися третій блок планування;
планують третій блок планування в каналі керування, асоційованому з широкомовним каналом; і
передають перший, другий і третій блоки планування в канал керування.
15. Спосіб за п. 14, в якому вказування часу, в який повинен плануватися третій блок планування, містить N бітів в каналі фізичного рівня, при цьому N є додатним цілим числом.
16. Спосіб за п. 14, в якому вказування часу, в який повинен плануватися третій блок планування, виражає явний момент, в який планується другий блок планування.
17. Спосіб за п. 14, в якому вказування часу, в який повинен плануватися третій блок планування, є нижньою межею для фактичного моменту часу, в який планується третій блок планування.
18. Спосіб за п. 14, в якому щонайменше одне з планування першого блока планування, другого блока планування і третього блока планування містить використання щонайменше одного з алгоритму циклічного планування, алгоритму рівнодоступного формування черг, алгоритму максимальної пропускної здатності і алгоритму пропорційної рівнодоступності.
19. Пристрій бездротового зв'язку, який містить:
процесор, виконаний з можливістю асоціювання каналу керування з широкомовним каналом, планування першого блока планування, який несе щонайменше вказування часу, в який повинен плануватися другий блок планування і в якому забезпечується часова прив'язка обслуговування приймача, планування другого блока планування в каналі керування, асоційованому з широкомовним каналом; планування третього блока планування, який вказує час, в який повинен плануватися четвертий блок планування, при цьому четвертий блок планування містить вказування часу, в який повинен плануватися п'ятий блок планування; і планування п'ятого блока планування в каналі керування, асоційованому з широкомовним каналом; і
пам'ять, з'єднану з процесором.
20. Пристрій бездротового зв'язку за п. 19, в якому процесор додатково сконфігурований, щоб передавати перший, другий, третій, четвертий і п'ятий блоки планування.
21. Пристрій бездротового зв'язку за п. 19, в якому процесор сконфігурований, щоб планувати перший, другий, третій, четвертий і п'ятий блоки планування, використовуючи щонайменше один з алгоритму циклічного планування, алгоритму рівнодоступного формування черг, алгоритму максимальної пропускної здатності або алгоритму пропорційної рівнодоступності.
22. Пристрій бездротового зв'язку за п. 19, в якому процесор додатково сконфігурований, щоб планувати шостий блок планування, при цьому шостий блок планування містить щонайменше одне вказування часового циклу, згідно з яким повинен плануватися набір несхожих блоків планування, і планувати набір несхожих блоків планування.
23. Пристрій бездротового зв'язку за п. 22, в якому час, в який повинен плануватися другий блок планування, є нижньою межею для фактичного часового інтервалу, в якому планується другий блок планування.
24. Пристрій бездротового зв'язку за п. 22, в якому блок планування додатково містить вказування часового зсуву, який виражає часовий інтервал, в якому починається часовий цикл.
25. Пристрій бездротового зв'язку за п. 24, в якому вказування часового зсуву виражає щонайменше одне з явного інтервалу зв'язку, явного кадру радіозв'язку і явного підкадру радіозв'язку.
26. Пристрій бездротового зв'язку за п. 24, в якому вказування часового зсуву містить N бітів в каналі фізичного рівня, при цьому N є додатним цілим числом.
27. Пристрій бездротового зв'язку за п. 22, в якому процесор додатково сконфігурований передавати набір несхожих блоків планування.
28. Пристрій бездротового зв'язку за п. 22, в якому процесор додатково сконфігурований, щоб приймати стратегію планування і формувати набір проміжків часу згідно з прийнятою стратегією планування, при цьому набір проміжків часу використовується для відсилання блока планування.
29. Пристрій бездротового зв'язку за п. 20, в якому постачальник послуг, який обслуговує бездротовий пристрій, визначає часовий цикл.
30. Пристрій бездротового зв'язку за п. 22, в якому час для планування несхожого блока планування визначається згідно зі схемою планування.
31. Машиночитаний носій, який містить збережені на ньому виконувані комп'ютером коди, які, при виконанні щонайменше одним комп'ютером, спонукають щонайменше один комп'ютер виконувати етапи способу планування системної інформації в системі бездротового зв'язку, при цьому коди містять:
код для спонукання щонайменше одного комп'ютера планувати перший блок планування, який виражає щонайменше вказування моменту часу, в який повинен плануватися другий блок планування і в якому забезпечується часова прив'язка обслуговування приймача,
код для спонукання щонайменше одного комп'ютера планувати другий блок планування в каналі керування, зв'язаному з широкомовним каналом;
код для спонукання щонайменше одного комп'ютера планувати третій блок планування, який вказує четвертий блок планування, при цьому четвертий блок планування включає в себе вказування часу, в який повинен плануватися п'ятий блок планування;
код для спонукання щонайменше одного комп'ютера планувати п'ятий блок планування в каналі керування, асоційованому з широкомовним каналом; і
код для спонукання щонайменше одного комп'ютера передавати перший, другий, третій, четвертий і п'ятий блоки планування.
32. Машиночитаний носій за п. 31, в якому вказування моменту часу, в який повинен плануватися другий блок планування, виражає явний момент, в який планується другий блок планування.
33. Машиночитаний носій за п. 31, в якому вказування моменту часу, в який повинен плануватися другий блок планування, є нижньою межею для фактичного моменту часу, в який планується другий блок планування.
34. Машиночитаний носій за п. 31, в якому вказування моменту часу, в який повинен плануватися п'ятий блок планування, виражає явний момент, в який планується п'ятий блок планування.
35. Машиночитаний носій за п. 31, в якому вказування моменту часу, в який повинен плануватися п'ятий блок планування, є нижньою межею для фактичного моменту часу, в який планується п'ятий блок планування.
36. Машиночитаний носій за п. 31, який додатково містить:
код для спонукання щонайменше одного комп'ютера планувати шостий блок планування, при цьому шостий блок планування містить щонайменше вказування часової послідовності, яка призначає, в які моменти повинен плануватися набір несхожих блоків планування; і
код для спонукання щонайменше одного комп'ютера планувати набір несхожих блоків планування.
37. Машиночитаний носій за п. 31, який додатково містить код для спонукання щонайменше одного комп'ютера логічно виводити часову послідовність, яка оптимізує стратегію планування.
38. Пристрій планування системної інформації в системі бездротового зв'язку, який містить:
засіб для планування першого блока планування, при цьому перший блок планування включає в себе вказування часу, в який повинен плануватися другий блок планування і в якому забезпечується часова прив'язка обслуговування приймача;
засіб для планування другого блока планування в каналі керування, асоційованому з широкомовним каналом;
засіб для передачі першого блока планування і передачі другого блока планування в канал керування.
39. Пристрій за п. 38, який додатково містить:
засіб для планування третього блока планування, при цьому третій блок планування містить щонайменше вказування часового циклу, згідно з яким повинен плануватися набір несхожих блоків планування; і
засіб для планування набору несхожих блоків планування.
40. Пристрій за п. 38, в якому час, в який повинен плануватися другий блок планування, є нижньою межею для фактичного часового інтервалу, в якому планується другий блок планування.
41. Пристрій за п. 40, в якому вказування часу містить М бітів в каналі фізичного рівня.
42. Пристрій за п. 40, в якому блоки планування додатково містять вказування часового зсуву, який виражає часовий інтервал, в якому починається часовий цикл.
43. Пристрій за п. 42, в якому вказування часового зсуву містить N бітів в каналі фізичного рівня, при цьому N є додатним цілим числом.
44. Пристрій планування системної інформації в системі бездротового зв'язку, який містить:
засіб для планування першого блока планування, який вказує час, в який повинен плануватися другий блок планування і в якому забезпечується часова прив'язка обслуговування приймача, при цьому другий блок планування включає в себе вказування часу, в який повинен плануватися третій блок планування;
засіб для планування третього блока планування в каналі керування, асоційованому з широкомовним каналом; і
засіб для передачі першого, другого і третього блоків планування.
45. Пристрій за п. 44, який додатково містить:
засіб для планування четвертого блока планування, при цьому четвертий блок планування містить щонайменше вказування часового циклу, згідно з яким повинен плануватися набір несхожих блоків планування; і
засіб для планування набору несхожих блоків планування.
46. Пристрій за п. 45, в якому вказування часового циклу містить М бітів в каналі фізичного рівня, при цьому М є додатним цілим числом.
47. Пристрій за п. 44, в якому час, в який повинен плануватися третій блок планування, є нижньою межею для фактичного моменту часу, в який планується третій блок планування.
48. Пристрій за п. 45, в якому блок планування додатково містить вказування часового зсуву, який виражає часовий інтервал, в якому починається часовий цикл.
49. Пристрій за п. 48, в якому вказування часового зсуву містить N бітів в каналі фізичного рівня, при цьому N є додатним цілим числом.
Текст

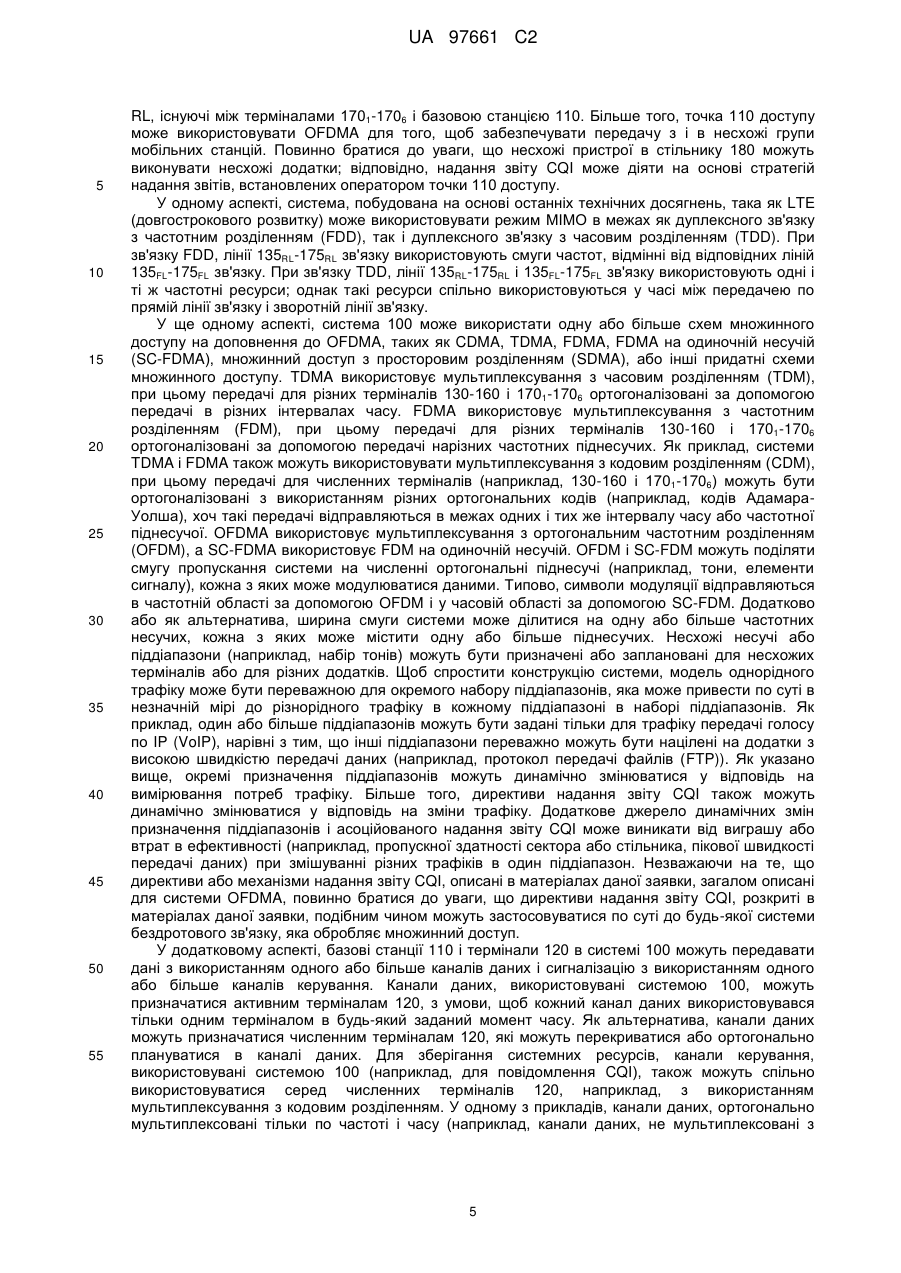

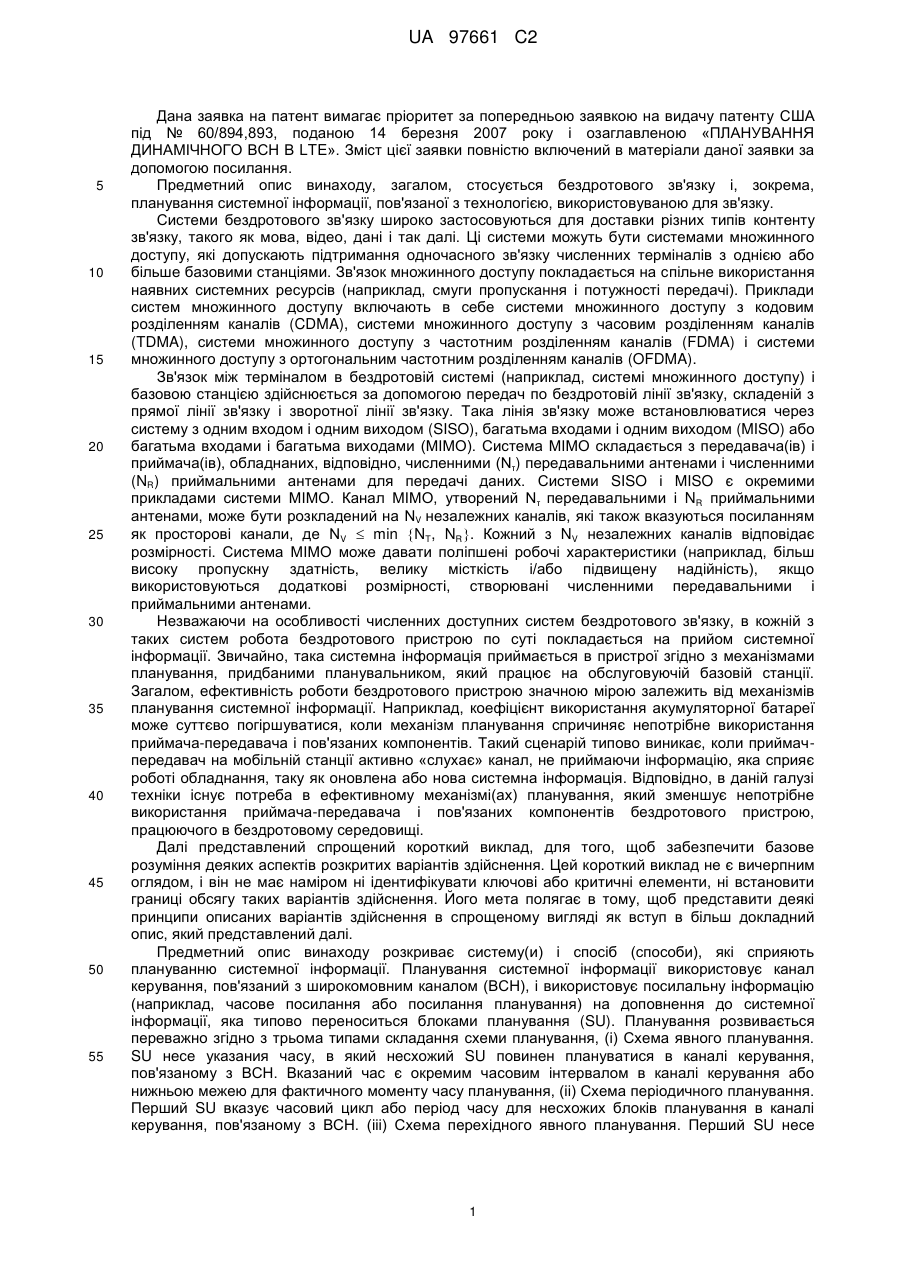

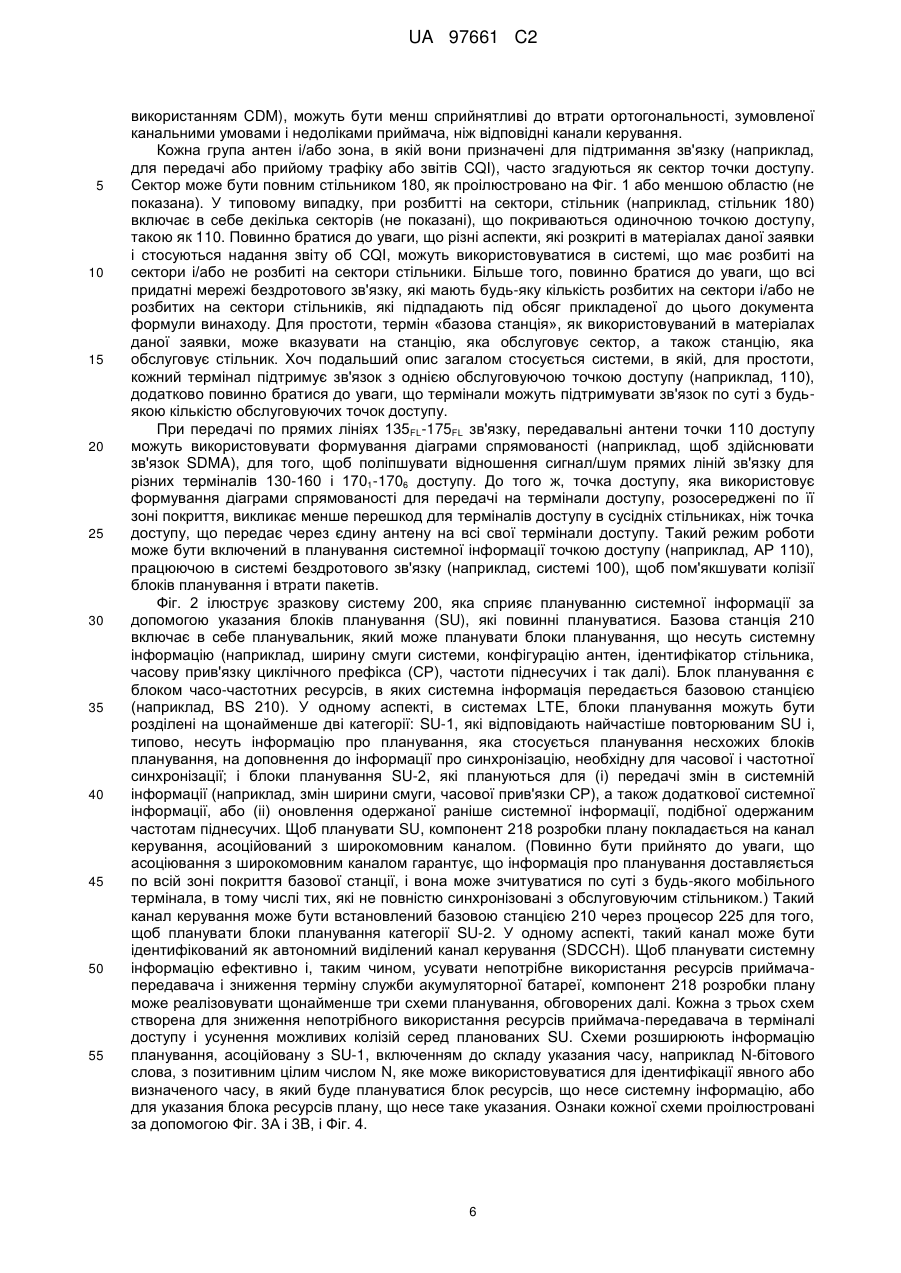

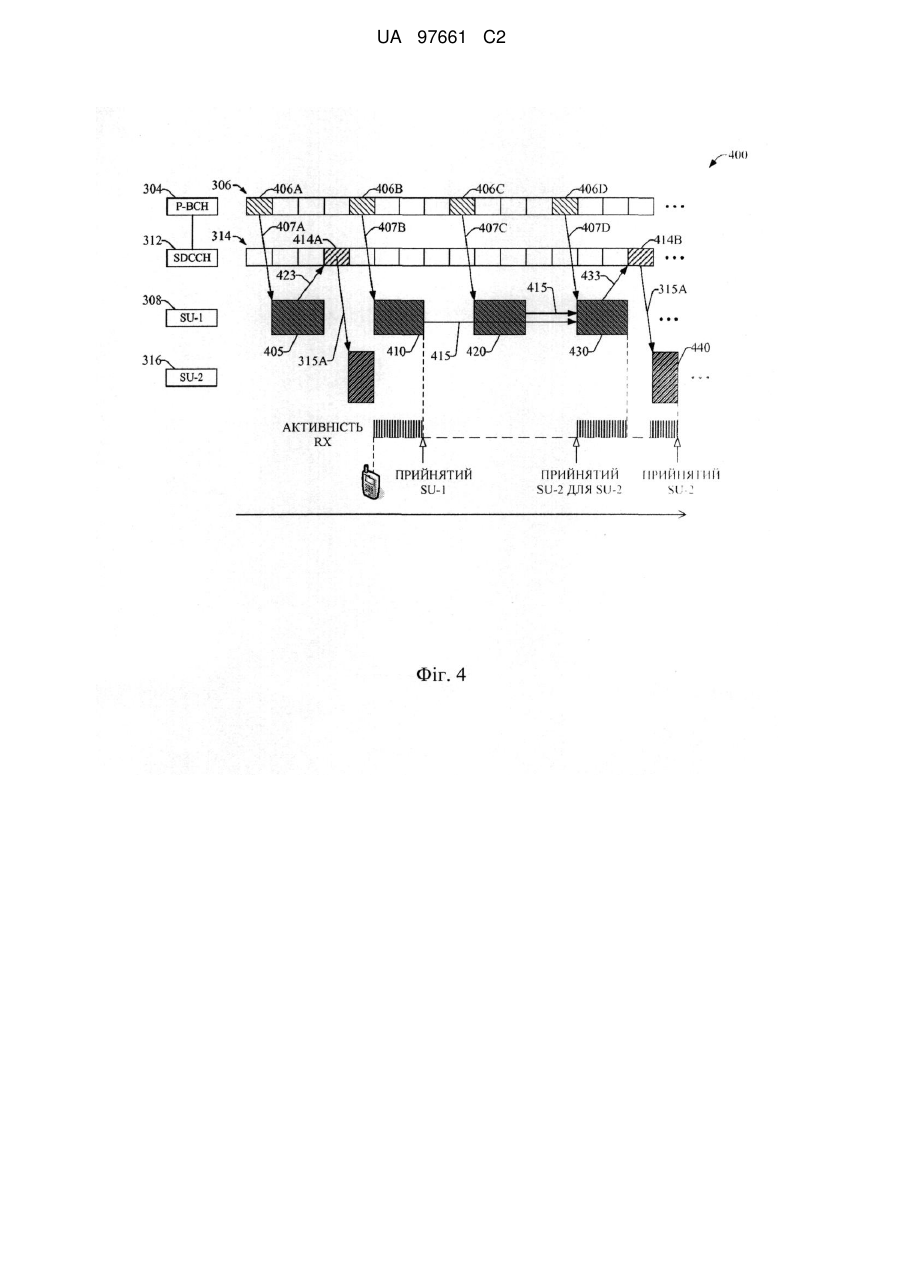

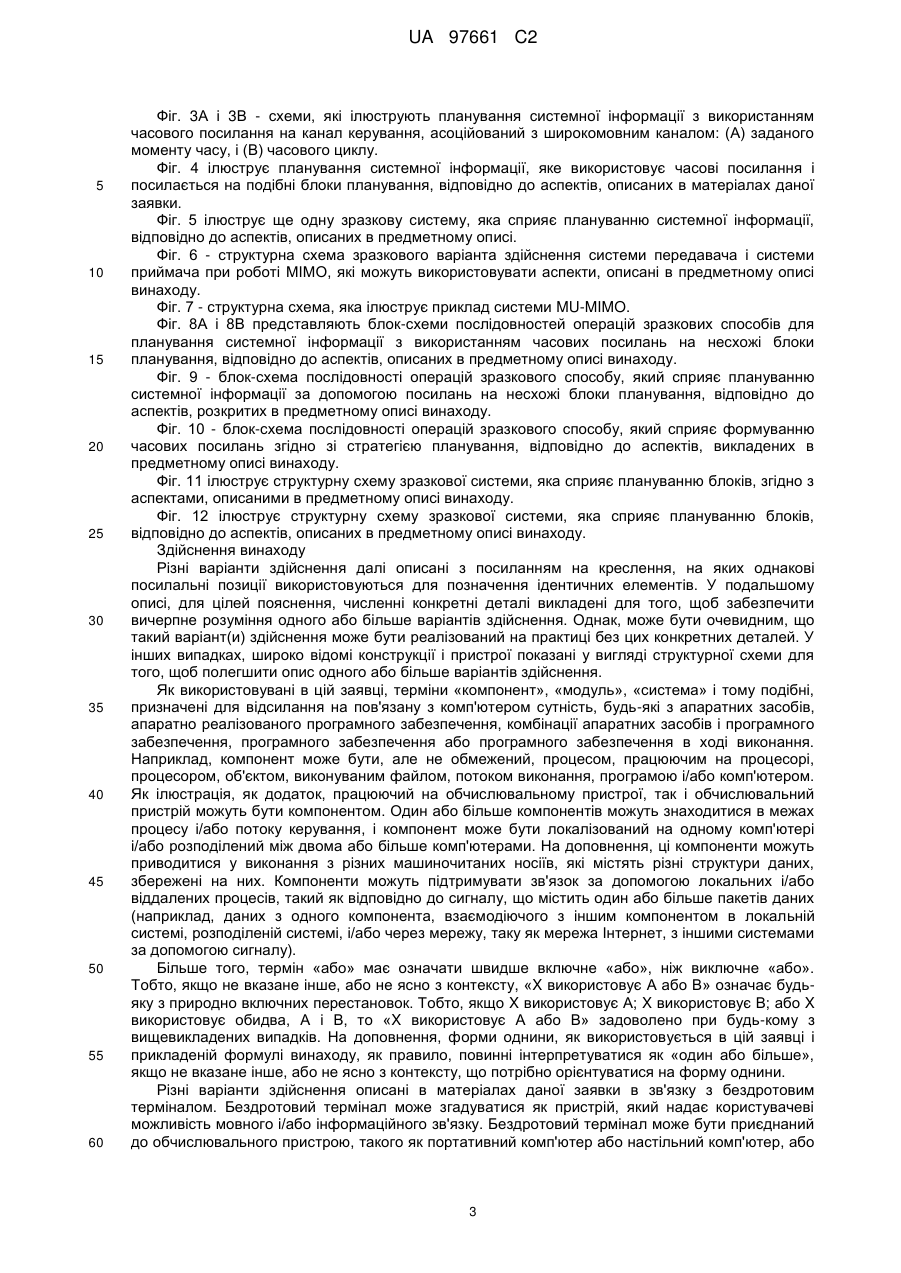

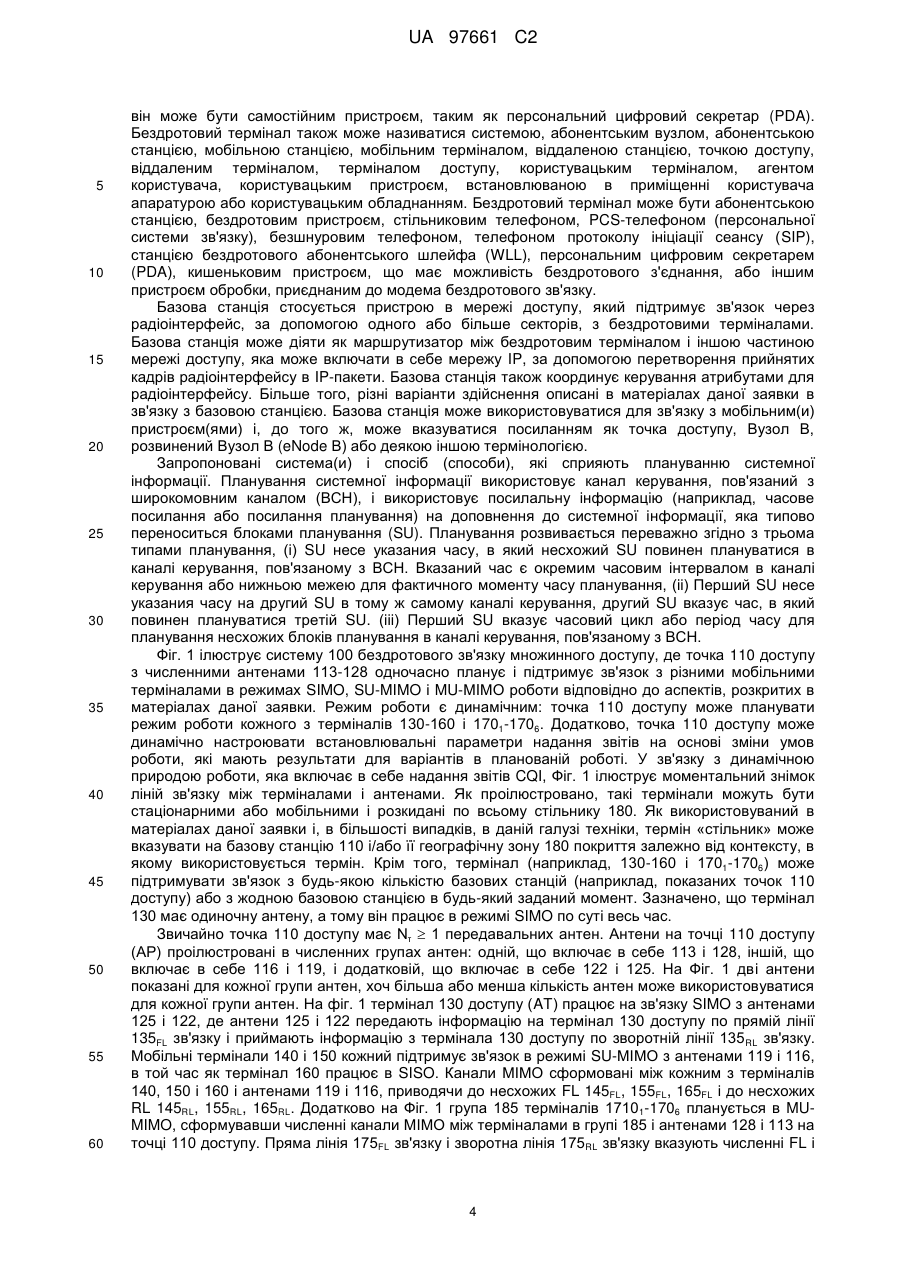

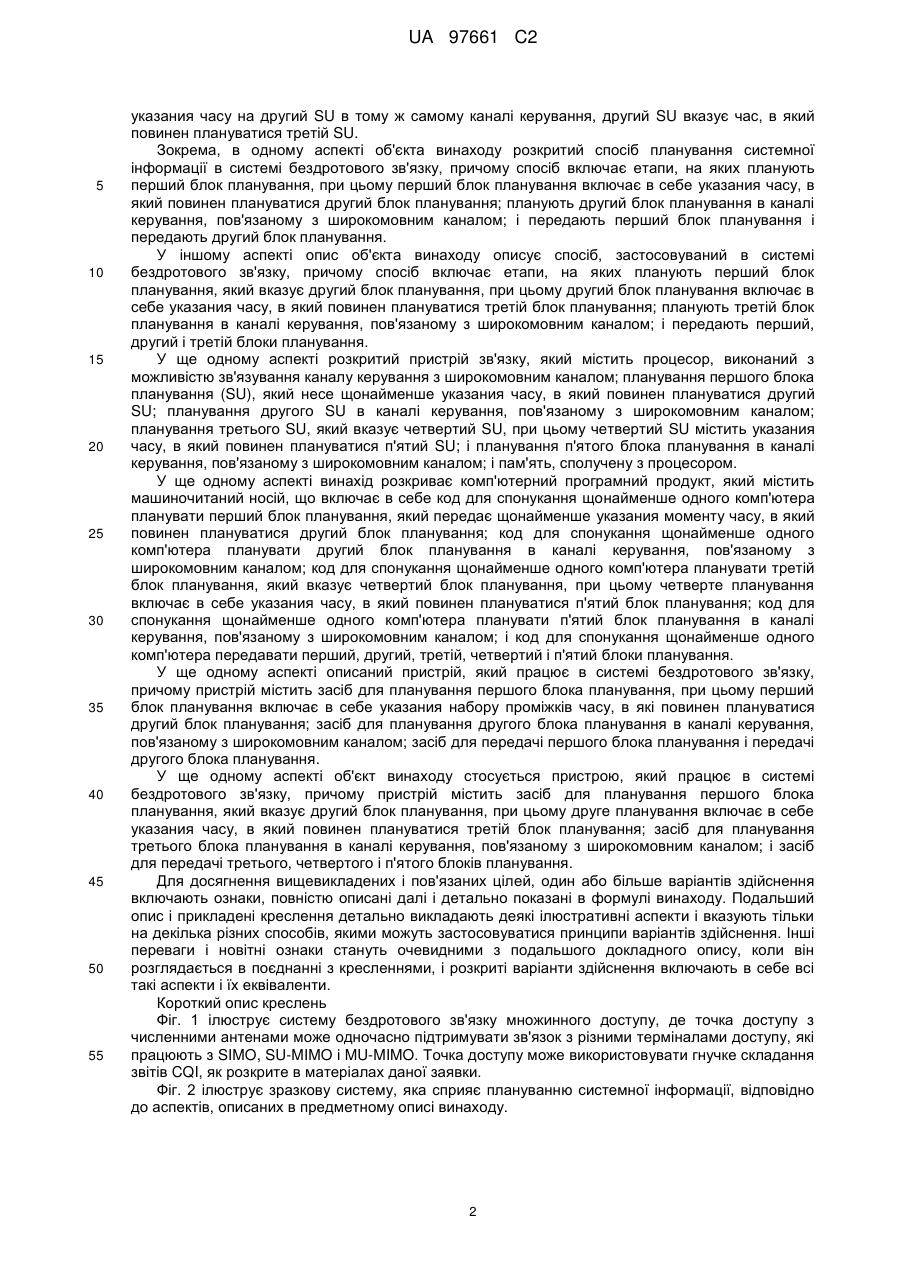

Реферат: Запропоновані система(и) і спосіб (способи), які сприяють плануванню системної інформації. Планування системної інформації використовується каналом керування, асоційованим з широкомовним каналом (ВСН), і використовує посилальну інформацію (наприклад, часове посилання або посилання планування) в доповнення до системної інформації, яка типово переноситься блоками планування (SU). Планування здійснюється переважно згідно з трьома типами планування. (і) SU несе вказування часу, в який несхожий SU повинен плануватися в каналі керування, пов'язаному з ВСН. Вказаний час є окремим часовим інтервалом в каналі керування або нижньою межею для фактичного моменту часу планування. (іі) Перший SU вказує часовий цикл або період часу для планування несхожих блоків планування в каналі керування, пов'язаному з ВСН. (ііі) Перший SU несе вказування часу на другий SU в тому ж самому каналі керування, другий SU вказує час, в який повинен плануватися третій SU. UA 97661 C2 (12) UA 97661 C2 UA 97661 C2 5 10 15 20 25 30 35 40 45 50 55 Дана заявка на патент вимагає пріоритет за попередньою заявкою на видачу патенту США під № 60/894,893, поданою 14 березня 2007 року і озаглавленою «ПЛАНУВАННЯ ДИНАМІЧНОГО ВСН В LTE». Зміст цієї заявки повністю включений в матеріали даної заявки за допомогою посилання. Предметний опис винаходу, загалом, стосується бездротового зв'язку і, зокрема, планування системної інформації, пов'язаної з технологією, використовуваною для зв'язку. Системи бездротового зв'язку широко застосовуються для доставки різних типів контенту зв'язку, такого як мова, відео, дані і так далі. Ці системи можуть бути системами множинного доступу, які допускають підтримання одночасного зв'язку численних терміналів з однією або більше базовими станціями. Зв'язок множинного доступу покладається на спільне використання наявних системних ресурсів (наприклад, смуги пропускання і потужності передачі). Приклади систем множинного доступу включають в себе системи множинного доступу з кодовим розділенням каналів (CDMA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA) і системи множинного доступу з ортогональним частотним розділенням каналів (OFDMA). Зв'язок між терміналом в бездротовій системі (наприклад, системі множинного доступу) і базовою станцією здійснюється за допомогою передач по бездротовій лінії зв'язку, складеній з прямої лінії зв'язку і зворотної лінії зв'язку. Така лінія зв'язку може встановлюватися через систему з одним входом і одним виходом (SISO), багатьма входами і одним виходом (MISO) або багатьма входами і багатьма виходами (ΜΙΜΟ). Система ΜΙΜΟ складається з передавача(ів) і приймача(ів), обладнаних, відповідно, численними (Ντ) передавальними антенами і численними (NR) приймальними антенами для передачі даних. Системи SISO і MISO є окремими прикладами системи ΜΙΜΟ. Канал ΜΙΜΟ, утворений Ντ передавальними і NR приймальними антенами, може бути розкладений на ΝV незалежних каналів, які також вказуються посиланням як просторові канали, де ΝV min NT, NR. Кожний з NV незалежних каналів відповідає розмірності. Система ΜΙΜΟ може давати поліпшені робочі характеристики (наприклад, більш високу пропускну здатність, велику місткість і/або підвищену надійність), якщо використовуються додаткові розмірності, створювані численними передавальними і приймальними антенами. Незважаючи на особливості численних доступних систем бездротового зв'язку, в кожній з таких систем робота бездротового пристрою по суті покладається на прийом системної інформації. Звичайно, така системна інформація приймається в пристрої згідно з механізмами планування, придбаними планувальником, який працює на обслуговуючій базовій станції. Загалом, ефективність роботи бездротового пристрою значною мірою залежить від механізмів планування системної інформації. Наприклад, коефіцієнт використання акумуляторної батареї може суттєво погіршуватися, коли механізм планування спричиняє непотрібне використання приймача-передавача і пов'язаних компонентів. Такий сценарій типово виникає, коли приймачпередавач на мобільній станції активно «слухає» канал, не приймаючи інформацію, яка сприяє роботі обладнання, таку як оновлена або нова системна інформація. Відповідно, в даній галузі техніки існує потреба в ефективному механізмі(ах) планування, який зменшує непотрібне використання приймача-передавача і пов'язаних компонентів бездротового пристрою, працюючого в бездротовому середовищі. Далі представлений спрощений короткий виклад, для того, щоб забезпечити базове розуміння деяких аспектів розкритих варіантів здійснення. Цей короткий виклад не є вичерпним оглядом, і він не має наміром ні ідентифікувати ключові або критичні елементи, ні встановити границі обсягу таких варіантів здійснення. Його мета полягає в тому, щоб представити деякі принципи описаних варіантів здійснення в спрощеному вигляді як вступ в більш докладний опис, який представлений далі. Предметний опис винаходу розкриває систему(и) і спосіб (способи), які сприяють плануванню системної інформації. Планування системної інформації використовує канал керування, пов'язаний з широкомовним каналом (ВСН), і використовує посилальну інформацію (наприклад, часове посилання або посилання планування) на доповнення до системної інформації, яка типово переноситься блоками планування (SU). Планування розвивається переважно згідно з трьома типами складання схеми планування, (і) Схема явного планування. SU несе указания часу, в який несхожий SU повинен плануватися в каналі керування, пов'язаному з ВСН. Вказаний час є окремим часовим інтервалом в каналі керування або нижньою межею для фактичного моменту часу планування, (іі) Схема періодичного планування. Перший SU вказує часовий цикл або період часу для несхожих блоків планування в каналі керування, пов'язаному з ВСН. (ііі) Схема перехідного явного планування. Перший SU несе 1 UA 97661 C2 5 10 15 20 25 30 35 40 45 50 55 указания часу на другий SU в тому ж самому каналі керування, другий SU вказує час, в який повинен плануватися третій SU. Зокрема, в одному аспекті об'єкта винаходу розкритий спосіб планування системної інформації в системі бездротового зв'язку, причому спосіб включає етапи, на яких планують перший блок планування, при цьому перший блок планування включає в себе указания часу, в який повинен плануватися другий блок планування; планують другий блок планування в каналі керування, пов'язаному з широкомовним каналом; і передають перший блок планування і передають другий блок планування. У іншому аспекті опис об'єкта винаходу описує спосіб, застосовуваний в системі бездротового зв'язку, причому спосіб включає етапи, на яких планують перший блок планування, який вказує другий блок планування, при цьому другий блок планування включає в себе указания часу, в який повинен плануватися третій блок планування; планують третій блок планування в каналі керування, пов'язаному з широкомовним каналом; і передають перший, другий і третій блоки планування. У ще одному аспекті розкритий пристрій зв'язку, який містить процесор, виконаний з можливістю зв'язування каналу керування з широкомовним каналом; планування першого блока планування (SU), який несе щонайменше указания часу, в який повинен плануватися другий SU; планування другого SU в каналі керування, пов'язаному з широкомовним каналом; планування третього SU, який вказує четвертий SU, при цьому четвертий SU містить указания часу, в який повинен плануватися п'ятий SU; і планування п'ятого блока планування в каналі керування, пов'язаному з широкомовним каналом; і пам'ять, сполучену з процесором. У ще одному аспекті винахід розкриває комп'ютерний програмний продукт, який містить машиночитаний носій, що включає в себе код для спонукання щонайменше одного комп'ютера планувати перший блок планування, який передає щонайменше указания моменту часу, в який повинен плануватися другий блок планування; код для спонукання щонайменше одного комп'ютера планувати другий блок планування в каналі керування, пов'язаному з широкомовним каналом; код для спонукання щонайменше одного комп'ютера планувати третій блок планування, який вказує четвертий блок планування, при цьому четверте планування включає в себе указания часу, в який повинен плануватися п'ятий блок планування; код для спонукання щонайменше одного комп'ютера планувати п'ятий блок планування в каналі керування, пов'язаному з широкомовним каналом; і код для спонукання щонайменше одного комп'ютера передавати перший, другий, третій, четвертий і п'ятий блоки планування. У ще одному аспекті описаний пристрій, який працює в системі бездротового зв'язку, причому пристрій містить засіб для планування першого блока планування, при цьому перший блок планування включає в себе указания набору проміжків часу, в які повинен плануватися другий блок планування; засіб для планування другого блока планування в каналі керування, пов'язаному з широкомовним каналом; засіб для передачі першого блока планування і передачі другого блока планування. У ще одному аспекті об'єкт винаходу стосується пристрою, який працює в системі бездротового зв'язку, причому пристрій містить засіб для планування першого блока планування, який вказує другий блок планування, при цьому друге планування включає в себе указания часу, в який повинен плануватися третій блок планування; засіб для планування третього блока планування в каналі керування, пов'язаному з широкомовним каналом; і засіб для передачі третього, четвертого і п'ятого блоків планування. Для досягнення вищевикладених і пов'язаних цілей, один або більше варіантів здійснення включають ознаки, повністю описані далі і детально показані в формулі винаходу. Подальший опис і прикладені креслення детально викладають деякі ілюстративні аспекти і вказують тільки на декілька різних способів, якими можуть застосовуватися принципи варіантів здійснення. Інші переваги і новітні ознаки стануть очевидними з подальшого докладного опису, коли він розглядається в поєднанні з кресленнями, і розкриті варіанти здійснення включають в себе всі такі аспекти і їх еквіваленти. Короткий опис креслень Фіг. 1 ілюструє систему бездротового зв'язку множинного доступу, де точка доступу з численними антенами може одночасно підтримувати зв'язок з різними терміналами доступу, які працюють з SIMO, SU-MIMO і MU-MIMO. Точка доступу може використовувати гнучке складання звітів CQI, як розкрите в матеріалах даної заявки. Фіг. 2 ілюструє зразкову систему, яка сприяє плануванню системної інформації, відповідно до аспектів, описаних в предметному описі винаходу. 2 UA 97661 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 3А і 3В - схеми, які ілюструють планування системної інформації з використанням часового посилання на канал керування, асоційований з широкомовним каналом: (А) заданого моменту часу, і (В) часового циклу. Фіг. 4 ілюструє планування системної інформації, яке використовує часові посилання і посилається на подібні блоки планування, відповідно до аспектів, описаних в матеріалах даної заявки. Фіг. 5 ілюструє ще одну зразкову систему, яка сприяє плануванню системної інформації, відповідно до аспектів, описаних в предметному описі. Фіг. 6 - структурна схема зразкового варіанта здійснення системи передавача і системи приймача при роботі ΜΙΜΟ, які можуть використовувати аспекти, описані в предметному описі винаходу. Фіг. 7 - структурна схема, яка ілюструє приклад системи MU-MIMO. Фіг. 8А і 8В представляють блок-схеми послідовностей операцій зразкових способів для планування системної інформації з використанням часових посилань на несхожі блоки планування, відповідно до аспектів, описаних в предметному описі винаходу. Фіг. 9 - блок-схема послідовності операцій зразкового способу, який сприяє плануванню системної інформації за допомогою посилань на несхожі блоки планування, відповідно до аспектів, розкритих в предметному описі винаходу. Фіг. 10 - блок-схема послідовності операцій зразкового способу, який сприяє формуванню часових посилань згідно зі стратегією планування, відповідно до аспектів, викладених в предметному описі винаходу. Фіг. 11 ілюструє структурну схему зразкової системи, яка сприяє плануванню блоків, згідно з аспектами, описаними в предметному описі винаходу. Фіг. 12 ілюструє структурну схему зразкової системи, яка сприяє плануванню блоків, відповідно до аспектів, описаних в предметному описі винаходу. Здійснення винаходу Різні варіанти здійснення далі описані з посиланням на креслення, на яких однакові посилальні позиції використовуються для позначення ідентичних елементів. У подальшому описі, для цілей пояснення, численні конкретні деталі викладені для того, щоб забезпечити вичерпне розуміння одного або більше варіантів здійснення. Однак, може бути очевидним, що такий варіант(и) здійснення може бути реалізований на практиці без цих конкретних деталей. У інших випадках, широко відомі конструкції і пристрої показані у вигляді структурної схеми для того, щоб полегшити опис одного або більше варіантів здійснення. Як використовувані в цій заявці, терміни «компонент», «модуль», «система» і тому подібні, призначені для відсилання на пов'язану з комп'ютером сутність, будь-які з апаратних засобів, апаратно реалізованого програмного забезпечення, комбінації апаратних засобів і програмного забезпечення, програмного забезпечення або програмного забезпечення в ході виконання. Наприклад, компонент може бути, але не обмежений, процесом, працюючим на процесорі, процесором, об'єктом, виконуваним файлом, потоком виконання, програмою і/або комп'ютером. Як ілюстрація, як додаток, працюючий на обчислювальному пристрої, так і обчислювальний пристрій можуть бути компонентом. Один або більше компонентів можуть знаходитися в межах процесу і/або потоку керування, і компонент може бути локалізований на одному комп'ютері і/або розподілений між двома або більше комп'ютерами. На доповнення, ці компоненти можуть приводитися у виконання з різних машиночитаних носіїв, які містять різні структури даних, збережені на них. Компоненти можуть підтримувати зв'язок за допомогою локальних і/або віддалених процесів, такий як відповідно до сигналу, що містить один або більше пакетів даних (наприклад, даних з одного компонента, взаємодіючого з іншим компонентом в локальній системі, розподіленій системі, і/або через мережу, таку як мережа Інтернет, з іншими системами за допомогою сигналу). Більше того, термін «або» має означати швидше включне «або», ніж виключне «або». Тобто, якщо не вказане інше, або не ясно з контексту, «X використовує А або В» означає будьяку з природно включних перестановок. Тобто, якщо X використовує А; X використовує В; або X використовує обидва, А і В, то «X використовує А або В» задоволено при будь-кому з вищевикладених випадків. На доповнення, форми однини, як використовується в цій заявці і прикладеній формулі винаходу, як правило, повинні інтерпретуватися як «один або більше», якщо не вказане інше, або не ясно з контексту, що потрібно орієнтуватися на форму однини. Різні варіанти здійснення описані в матеріалах даної заявки в зв'язку з бездротовим терміналом. Бездротовий термінал може згадуватися як пристрій, який надає користувачеві можливість мовного і/або інформаційного зв'язку. Бездротовий термінал може бути приєднаний до обчислювального пристрою, такого як портативний комп'ютер або настільний комп'ютер, або 3 UA 97661 C2 5 10 15 20 25 30 35 40 45 50 55 60 він може бути самостійним пристроєм, таким як персональний цифровий секретар (PDA). Бездротовий термінал також може називатися системою, абонентським вузлом, абонентською станцією, мобільною станцією, мобільним терміналом, віддаленою станцією, точкою доступу, віддаленим терміналом, терміналом доступу, користувацьким терміналом, агентом користувача, користувацьким пристроєм, встановлюваною в приміщенні користувача апаратурою або користувацьким обладнанням. Бездротовий термінал може бути абонентською станцією, бездротовим пристроєм, стільниковим телефоном, PCS-телефоном (персональної системи зв'язку), безшнуровим телефоном, телефоном протоколу ініціації сеансу (SIP), станцією бездротового абонентського шлейфа (WLL), персональним цифровим секретарем (PDA), кишеньковим пристроєм, що має можливість бездротового з'єднання, або іншим пристроєм обробки, приєднаним до модема бездротового зв'язку. Базова станція стосується пристрою в мережі доступу, який підтримує зв'язок через радіоінтерфейс, за допомогою одного або більше секторів, з бездротовими терміналами. Базова станція може діяти як маршрутизатор між бездротовим терміналом і іншою частиною мережі доступу, яка може включати в себе мережу IP, за допомогою перетворення прийнятих кадрів радіоінтерфейсу в IP-пакети. Базова станція також координує керування атрибутами для радіоінтерфейсу. Більше того, різні варіанти здійснення описані в матеріалах даної заявки в зв'язку з базовою станцією. Базова станція може використовуватися для зв'язку з мобільним(и) пристроєм(ями) і, до того ж, може вказуватися посиланням як точка доступу, Вузол В, розвинений Вузол В (eNode В) або деякою іншою термінологією. Запропоновані система(и) і спосіб (способи), які сприяють плануванню системної інформації. Планування системної інформації використовує канал керування, пов'язаний з широкомовним каналом (ВСН), і використовує посилальну інформацію (наприклад, часове посилання або посилання планування) на доповнення до системної інформації, яка типово переноситься блоками планування (SU). Планування розвивається переважно згідно з трьома типами планування, (і) SU несе указания часу, в який несхожий SU повинен плануватися в каналі керування, пов'язаному з ВСН. Вказаний час є окремим часовим інтервалом в каналі керування або нижньою межею для фактичного моменту часу планування, (іі) Перший SU несе указания часу на другий SU в тому ж самому каналі керування, другий SU вказує час, в який повинен плануватися третій SU. (ііі) Перший SU вказує часовий цикл або період часу для планування несхожих блоків планування в каналі керування, пов'язаному з ВСН. Фіг. 1 ілюструє систему 100 бездротового зв'язку множинного доступу, де точка 110 доступу з численними антенами 113-128 одночасно планує і підтримує зв'язок з різними мобільними терміналами в режимах SIMO, SU-MIMO і MU-МIМО роботи відповідно до аспектів, розкритих в матеріалах даної заявки. Режим роботи є динамічним: точка 110 доступу може планувати режим роботи кожного з терміналів 130-160 і 1701-1706. Додатково, точка 110 доступу може динамічно настроювати встановлювальні параметри надання звітів на основі зміни умов роботи, які мають результати для варіантів в планованій роботі. У зв'язку з динамічною природою роботи, яка включає в себе надання звітів CQI, Фіг. 1 ілюструє моментальний знімок ліній зв'язку між терміналами і антенами. Як проілюстровано, такі термінали можуть бути стаціонарними або мобільними і розкидані по всьому стільнику 180. Як використовуваний в матеріалах даної заявки і, в більшості випадків, в даній галузі техніки, термін «стільник» може вказувати на базову станцію 110 і/або її географічну зону 180 покриття залежно від контексту, в якому використовується термін. Крім того, термінал (наприклад, 130-160 і 1701-1706) може підтримувати зв'язок з будь-якою кількістю базових станцій (наприклад, показаних точок 110 доступу) або з жодною базовою станцією в будь-який заданий момент. Зазначено, що термінал 130 має одиночну антену, а тому він працює в режимі SIMO по суті весь час. Звичайно точка 110 доступу має Ντ 1 передавальних антен. Антени на точці 110 доступу (АР) проілюстровані в численних групах антен: одній, що включає в себе 113 і 128, іншій, що включає в себе 116 і 119, і додатковій, що включає в себе 122 і 125. На Фіг. 1 дві антени показані для кожної групи антен, хоч більша або менша кількість антен може використовуватися для кожної групи антен. На фіг. 1 термінал 130 доступу (AT) працює на зв'язку SIMO з антенами 125 і 122, де антени 125 і 122 передають інформацію на термінал 130 доступу по прямій лінії 135FL зв'язку і приймають інформацію з термінала 130 доступу по зворотній лінії 135 RL зв'язку. Мобільні термінали 140 і 150 кожний підтримує зв'язок в режимі SU-МІМО з антенами 119 і 116, в той час як термінал 160 працює в SISO. Канали ΜΙΜΟ сформовані між кожним з терміналів 140, 150 і 160 і антенами 119 і 116, приводячи до несхожих FL 145FL, 155FL, 165FL і до несхожих RL 145RL, 155RL, 165RL. Додатково на Фіг. 1 група 185 терміналів 17101-1706 планується в MUMIMO, сформувавши численні канали ΜΙΜΟ між терміналами в групі 185 і антенами 128 і 113 на точці 110 доступу. Пряма лінія 175FL зв'язку і зворотна лінія 175RL зв'язку вказують численні FL і 4 UA 97661 C2 5 10 15 20 25 30 35 40 45 50 55 RL, існуючі між терміналами 1701-1706 і базовою станцією 110. Більше того, точка 110 доступу може використовувати OFDMA для того, щоб забезпечувати передачу з і в несхожі групи мобільних станцій. Повинно братися до уваги, що несхожі пристрої в стільнику 180 можуть виконувати несхожі додатки; відповідно, надання звіту CQI може діяти на основі стратегій надання звітів, встановлених оператором точки 110 доступу. У одному аспекті, система, побудована на основі останніх технічних досягнень, така як LTE (довгострокового розвитку) може використовувати режим ΜΙΜΟ в межах як дуплексного зв'язку з частотним розділенням (FDD), так і дуплексного зв'язку з часовим розділенням (TDD). При зв'язку FDD, лінії 135RL-175RL зв'язку використовують смуги частот, відмінні від відповідних ліній 135FL-175FL зв'язку. При зв'язку TDD, лінії 135RL-175RL і 135FL-175FL зв'язку використовують одні і ті ж частотні ресурси; однак такі ресурси спільно використовуються у часі між передачею по прямій лінії зв'язку і зворотній лінії зв'язку. У ще одному аспекті, система 100 може використати одну або більше схем множинного доступу на доповнення до OFDMA, таких як CDMA, TDMA, FDMA, FDMA на одиночній несучій (SC-FDMA), множинний доступ з просторовим розділенням (SDMA), або інші придатні схеми множинного доступу. TDMA використовує мультиплексування з часовим розділенням (TDM), при цьому передачі для різних терміналів 130-160 і 1701-1706 ортогоналізовані за допомогою передачі в різних інтервалах часу. FDMA використовує мультиплексування з частотним розділенням (FDM), при цьому передачі для різних терміналів 130-160 і 1701-1706 ортогоналізовані за допомогою передачі нарізних частотних піднесучих. Як приклад, системи TDMA і FDMA також можуть використовувати мультиплексування з кодовим розділенням (CDM), при цьому передачі для численних терміналів (наприклад, 130-160 і 1701-1706) можуть бути ортогоналізовані з використанням різних ортогональних кодів (наприклад, кодів АдамараУолша), хоч такі передачі відправляються в межах одних і тих же інтервалу часу або частотної піднесучої. OFDMA використовує мультиплексування з ортогональним частотним розділенням (OFDM), a SC-FDMA використовує FDM на одиночній несучій. OFDM і SC-FDM можуть поділяти смугу пропускання системи на численні ортогональні піднесучі (наприклад, тони, елементи сигналу), кожна з яких може модулюватися даними. Типово, символи модуляції відправляються в частотній області за допомогою OFDM і у часовій області за допомогою SC-FDM. Додатково або як альтернатива, ширина смуги системи може ділитися на одну або більше частотних несучих, кожна з яких може містити одну або більше піднесучих. Несхожі несучі або піддіапазони (наприклад, набір тонів) можуть бути призначені або заплановані для несхожих терміналів або для різних додатків. Щоб спростити конструкцію системи, модель однорідного трафіку може бути переважною для окремого набору піддіапазонів, яка може привести по суті в незначній мірі до різнорідного трафіку в кожному піддіапазоні в наборі піддіапазонів. Як приклад, один або більше піддіапазонів можуть бути задані тільки для трафіку передачі голосу по IP (VoIP), нарівні з тим, що інші піддіапазони переважно можуть бути націлені на додатки з високою швидкістю передачі даних (наприклад, протокол передачі файлів (FTP)). Як указано вище, окремі призначення піддіапазонів можуть динамічно змінюватися у відповідь на вимірювання потреб трафіку. Більше того, директиви надання звіту CQI також можуть динамічно змінюватися у відповідь на зміни трафіку. Додаткове джерело динамічних змін призначення піддіапазонів і асоційованого надання звіту CQI може виникати від виграшу або втрат в ефективності (наприклад, пропускної здатності сектора або стільника, пікової швидкості передачі даних) при змішуванні різних трафіків в один піддіапазон. Незважаючи на те, що директиви або механізми надання звіту CQI, описані в матеріалах даної заявки, загалом описані для системи OFDMA, повинно братися до уваги, що директиви надання звіту CQI, розкриті в матеріалах даної заявки, подібним чином можуть застосовуватися по суті до будь-якої системи бездротового зв'язку, яка обробляє множинний доступ. У додатковому аспекті, базові станції 110 і термінали 120 в системі 100 можуть передавати дані з використанням одного або більше каналів даних і сигналізацію з використанням одного або більше каналів керування. Канали даних, використовувані системою 100, можуть призначатися активним терміналам 120, з умови, щоб кожний канал даних використовувався тільки одним терміналом в будь-який заданий момент часу. Як альтернатива, канали даних можуть призначатися численним терміналам 120, які можуть перекриватися або ортогонально плануватися в каналі даних. Для зберігання системних ресурсів, канали керування, використовувані системою 100 (наприклад, для повідомлення CQI), також можуть спільно використовуватися серед численних терміналів 120, наприклад, з використанням мультиплексування з кодовим розділенням. У одному з прикладів, канали даних, ортогонально мультиплексовані тільки по частоті і часу (наприклад, канали даних, не мультиплексовані з 5 UA 97661 C2 5 10 15 20 25 30 35 40 45 50 55 використанням CDM), можуть бути менш сприйнятливі до втрати ортогональності, зумовленої канальними умовами і недоліками приймача, ніж відповідні канали керування. Кожна група антен і/або зона, в якій вони призначені для підтримання зв'язку (наприклад, для передачі або прийому трафіку або звітів CQI), часто згадуються як сектор точки доступу. Сектор може бути повним стільником 180, як проілюстровано на Фіг. 1 або меншою областю (не показана). У типовому випадку, при розбитті на сектори, стільник (наприклад, стільник 180) включає в себе декілька секторів (не показані), що покриваються одиночною точкою доступу, такою як 110. Повинно братися до уваги, що різні аспекти, які розкриті в матеріалах даної заявки і стосуються надання звіту об CQI, можуть використовуватися в системі, що має розбиті на сектори і/або не розбиті на сектори стільники. Більше того, повинно братися до уваги, що всі придатні мережі бездротового зв'язку, які мають будь-яку кількість розбитих на сектори і/або не розбитих на сектори стільників, які підпадають під обсяг прикладеної до цього документа формули винаходу. Для простоти, термін «базова станція», як використовуваний в матеріалах даної заявки, може вказувати на станцію, яка обслуговує сектор, а також станцію, яка обслуговує стільник. Хоч подальший опис загалом стосується системи, в якій, для простоти, кожний термінал підтримує зв'язок з однією обслуговуючою точкою доступу (наприклад, 110), додатково повинно братися до уваги, що термінали можуть підтримувати зв'язок по суті з будьякою кількістю обслуговуючих точок доступу. При передачі по прямих лініях 135FL-175FL зв'язку, передавальні антени точки 110 доступу можуть використовувати формування діаграми спрямованості (наприклад, щоб здійснювати зв'язок SDMA), для того, щоб поліпшувати відношення сигнал/шум прямих ліній зв'язку для різних терміналів 130-160 і 1701-1706 доступу. До того ж, точка доступу, яка використовує формування діаграми спрямованості для передачі на термінали доступу, розосереджені по її зоні покриття, викликає менше перешкод для терміналів доступу в сусідніх стільниках, ніж точка доступу, що передає через єдину антену на всі свої термінали доступу. Такий режим роботи може бути включений в планування системної інформації точкою доступу (наприклад, АР 110), працюючою в системі бездротового зв'язку (наприклад, системі 100), щоб пом'якшувати колізії блоків планування і втрати пакетів. Фіг. 2 ілюструє зразкову систему 200, яка сприяє плануванню системної інформації за допомогою указания блоків планування (SU), які повинні плануватися. Базова станція 210 включає в себе планувальник, який може планувати блоки планування, що несуть системну інформацію (наприклад, ширину смуги системи, конфігурацію антен, ідентифікатор стільника, часову прив'язку циклічного префікса (СР), частоти піднесучих і так далі). Блок планування є блоком часо-частотних ресурсів, в яких системна інформація передається базовою станцією (наприклад, BS 210). У одному аспекті, в системах LTE, блоки планування можуть бути розділені на щонайменше дві категорії: SU-1, які відповідають найчастіше повторюваним SU і, типово, несуть інформацію про планування, яка стосується планування несхожих блоків планування, на доповнення до інформації про синхронізацію, необхідну для часової і частотної синхронізації; і блоки планування SU-2, які плануються для (і) передачі змін в системній інформації (наприклад, змін ширини смуги, часової прив'язки СР), а також додаткової системної інформації, або (іі) оновлення одержаної раніше системної інформації, подібної одержаним частотам піднесучих. Щоб планувати SU, компонент 218 розробки плану покладається на канал керування, асоційований з широкомовним каналом. (Повинно бути прийнято до уваги, що асоціювання з широкомовним каналом гарантує, що інформація про планування доставляється по всій зоні покриття базової станції, і вона може зчитуватися по суті з будь-якого мобільного термінала, в тому числі тих, які не повністю синхронізовані з обслуговуючим стільником.) Такий канал керування може бути встановлений базовою станцією 210 через процесор 225 для того, щоб планувати блоки планування категорії SU-2. У одному аспекті, такий канал може бути ідентифікований як автономний виділений канал керування (SDCCH). Щоб планувати системну інформацію ефективно і, таким чином, усувати непотрібне використання ресурсів приймачапередавача і зниження терміну служби акумуляторної батареї, компонент 218 розробки плану може реалізовувати щонайменше три схеми планування, обговорених далі. Кожна з трьох схем створена для зниження непотрібного використання ресурсів приймача-передавача в терміналі доступу і усунення можливих колізій серед планованих SU. Схеми розширюють інформацію планування, асоційовану з SU-1, включенням до складу указания часу, наприклад N-бітового слова, з позитивним цілим числом N, яке може використовуватися для ідентифікації явного або визначеного часу, в який буде плануватися блок ресурсів, що несе системну інформацію, або для указания блока ресурсів плану, що несе таке указания. Ознаки кожної схеми проілюстровані за допомогою Фіг. 3А і 3В, і Фіг. 4. 6 UA 97661 C2 5 10 15 20 25 30 35 40 45 50 55 (і) Схема явного планування. Може плануватися перший SU, що несе системну інформацію, наприклад, в Р-ВСН в LTE. Планований перший SU (наприклад, SU-1 320) несе указания часу 323, в який несхожий SU (наприклад, SU-2 325) повинен плануватися в каналі керування, пов'язаному з ВСН; наприклад, SDCCH 312. Стрілка 323 зображає таке указания, яке може бути Ν-бітовим словом, що передається в блоці ресурсів, пов'язаному з SU 320. Повинно бути зазначено, що таке указания часу відсутнє в традиційних системах LTE. Як правило, в предметному описі винаходу, стрілка, що з'єднує блок SU (наприклад, 330) з блоком SDCCH (наприклад, 314В) представляє указания часу на окремий «посадочний» блок. «Вказаний» час, в одному аспекті, може вимірюватися відносно границі блока ресурсів, як зображено на схемі 200; однак, може вибиратися інший початок відліку часу, такий як центральні часовий інтервал в SU. На схемі 300 зображені блоки 306 ресурсів для Р-ВСН і 314 для SDCCH. Більше того, блоки ресурсів, в яких запланована системна інформація, вказані заштрихованими блоками, наприклад, 306А, 306В, 306С і 306D, а також 314А і 314В. Більше того, стрілки 307A-307D і 315А, 315В графічно зображають ту обставину, що блок керування містить SU, запланований для передачі, наприклад, для передачі в DL-SCH в LTE. Потрібно зазначити, що SU може охоплювати несхожу кількість часу і частоти відносно таких ресурсів, використовуваних для передачі блока 306 або 314 каналу керування; звідси, відмінні розміри, асоційовані з блоками SU і блоками Р-ВСН і SDCCH на схемі 300. У одному аспекті, вказаний проміжок 323 часу є конкретним часовим інтервалом в каналі 312 керування SDCCH. Повинно бути прийнято до уваги, що така схема планування може викликати практичні складності. А саме, каналу керування, SDCCH 312, необхідно мати можливість вказувати, який SU (наприклад, 325 або 345) є планованим; останнє може досягатися за допомогою додаткової інформації в самому каналі планування (в якому передбачається, що наявне місце для введення додаткової інформації) або за допомогою численних RNTI (часових ідентифікаторів радіомережі), або за допомогою ВССН (широкомовного каналу керування). Також повинно братися до уваги, що планувальник 215 повинен завчасно гарантувати, що часова прив'язка подій планування (наприклад, 323, ' 333 або 343) для різних SU (наприклад, SU-2 325 і SU-2 345) не приводить до колізії. Для попередження колізії, в одному аспекті, індикація часу, яку несе запланований перший SU (наприклад, SU-1 320), може виражати часову прив'язку швидше як нижню межу (передаючи семантичне поняття «SU-2 буде запланований через 23873 інтервали від даного моменту часу або незабаром після цього»), ніж заданого часового зсуву або моменту часу - наприклад, «SU-2 повинен плануватися в OFF = 23873 інтервали»). (іі) Схема періодичного планування. Як альтернатива, указання часу, що передається першим блоком планування (наприклад, SU-1 320), може вказувати часовий цикл, або період 365 часу, для планування несхожих блоків 352 планування SU-2 в каналі керування, пов'язаному з Р-ВСН 304, наприклад, SDCCH 312. Наприклад, після планування першого блока планування, наприклад, SU-1 320, компонент 218 розробки плану може визначати і, отже, вказувати, що потрібно планувати другий блок 352 планування SU-2 кожні 365, де = 24000 = інтервалів, починаючи з OFF 355, причому OFF 23873 від моменту часу, коли планується SU-1. Повинно братися до уваги, що компонент 218 розробки плану може використовувати часові послідовності інші, ніж постійний цикл з періодом τ. Взагалі, компонент 218 розробки плану може визначати, що потрібно планувати SU-2 352 згідно з по суті будь-якою часовою послідовністю - часові послідовності можуть формуватися генератором 221 часової послідовності. Повинно братися до уваги, що, незважаючи на те, що в системі 200 генератор 221 часової послідовності знаходиться поза компонентом 218 розробки плану, планувальник 215 може покладатися на об'єднаний компонент 218 розробки плану, який містить генератор 221 часової послідовності. (ііі) Схема перехідного явного планування. Ознаки схеми (і) можуть бути реалізовані з наступними аспектами, щоб реалізувати третю схему планування: Запланований SU (наприклад, SU-1 410 або 420) може нести указания часу (наприклад, 415 або 425) на другий SU (наприклад, SU-1’ 430) в тому ж самому каналі керування (наприклад, Р-ВСН в LTE); другий SU (наприклад, SU-1’ 430) передає указания 433 часу, в який повинен плануватися третій SU (наприклад, SU-2) в каналі, пов'язаному з широкомовним каналом, наприклад, SDCCH 312. Повинно братися до уваги, що планування SU, в категорії SU-1 308 або SU-2 316, діє згідно зі стандартними алгоритмами планування, подібними циклічній диспетчеризації, правдивому формуванню черг, максимальній пропускній здатності, пропорційній правдивості і так далі. Додатково, повинно бути зазначено, що хоч SU-1 308 і SU-2 316 були використані як зразкові блоки системної інформації, інші категорії менш часто планованих блоків можуть бути реалізовані по суті таким же чином зі схем (і)-(ііі). 7 UA 97661 C2 5 10 15 20 25 30 35 40 45 50 55 60 Зазначено, що процесор 225 сконфігурований для виконання частини або по суті всіх функціональних дій компонентів на базовій станції 210. Як проілюстровано на структурній схемі 200, пам'ять 235 приєднана до процесора 225 і може використовуватися для зберігання різних даних, команд, директив і тому подібного, які сприяють роботі процесора 225. Запланована системна інформація або блоки 245 планування типово передаються через пряму лінію зв'язку (FL) на термінал 250 доступу, який декодує системну інформацію за допомогою компонента 255 детектування. Компонент 255 детектування, як правило, включає в себе набір кореляторів (не показані) для детектування контрольних сигналів, даних і інформації планування; наприклад, ID стільника, інформація про синхронізацію (наприклад, границя символу), синхронізація по частоті, інформація і тому подібне, можуть детектуватися за допомогою кореляції прийнятих SU. Додатково, зокрема, на мобільних станціях, які працюють з ΜΙΜΟ і SIMO, компонент 255 детектування може включати в себе компоненти послідовнопаралельного і паралельно-послідовного перетворення (не показані), а також компоненти перетворення Фур'є, компоненти перетворення Адамара і компонент, який формує обернення таких перетворень. Зазначено, що процесор 265 сконфігурований для виконання частини або по суті всіх функціональних дій (наприклад, обчислень) компонентів в компоненті 255 детектування. Як проілюстровано на структурній схемі 200, пам'ять 275 приєднана до процесора 265 і може використовуватися для зберігання різних структур даних, команд, директив і тому подібного, які сприяють роботі процесора 265. Фіг. 5 ілюструє зразкову систему 500, яка сприяє плануванню системної інформації, відповідно до аспектів, описаних в предметному описі. Базова станція 510 містить планувальник 515, який передбачає функціональні можливості планування для планування блоків 245 планування. Зазначено, що процесор 265 сконфігурований для виконання частини або по суті всіх функціональних дій компонентів в планувальнику 515. Як проілюстровано на структурній схемі 500, пам'ять 235 приєднана до процесора 225 і може використовуватися для зберігання різних даних, команд, опорних часових послідовностей, схем планування і тому подібного, які сприяють роботі процесора 225. Планувальник 515 включає в себе компонент 218 розробки плану і генератор 221 часової послідовності; обидва компоненти діють по суті таким же чином, як описаний вище в зв'язку з Фіг. 2. Додатково, планувальник 515 включає в себе сховище 518 стратегій, яке містить схеми (або стратегії) планування. Такі схеми планування підтримують планування, яке проводиться завдяки компоненту 218. Наприклад, схема планування в сховищі стратегій може модифікувати часову послідовність, використовувану для відсилання і планування блоків планування, для того, щоб запобігати зіткненням в каналі, пов'язаному з широкомовним каналом. На доповнення, схеми планування в сховищі стратегій можуть бути основані на умовах зв'язку стільника або сектора обслуговування, які обслуговуються базовою станцією 510; наприклад, конфігурації антени; навантаженні стільника/сектора і перешкодах інших секторів; і так далі. Повинно братися до уваги, що сховище 518 стратегій також може включати в себе схеми планування для сценаріїв, в яких мобільний термінал тимчасового перебування входить в стільник або сектор обслуговування. На доповнення, щоб сприяти роботі планувальника 515, наприклад, визначаючи опорні часові послідовності для планування системної інформації, компонент з розвиненою логікою може діяти в планувальнику. У одному аспекті, компонент 521 з розвиненою логікою може збирати поточні і історичні дані про зв'язок і/або умови зв'язку стільника/сектора і логічно виводити оптимізовані схеми планування і формування часових послідовностей, наприклад, які забезпечують зменшену частоту колізій серед запланованих блоків планування системної інформації. На доповнення, логічний висновок може застосовуватися для настроювання частоти, з якою блоки планування плануються і вказуються посиланням, щоб по суті мінімізувати «активне очікування». Більше того, завдяки компоненту 521 з розвиненою логікою, планувальник 515 може логічно виводити оптимальні схеми планування, щонайменше частково, на основі поточного розміру буфера блоків планування, поставлених в чергу для передачі, режиму роботи, наприклад, режиму SISO, SIMO і ΜΙΜΟ, мобільних станцій (Фіг. 1), що обслуговуються базовою станцією 210, і тому подібного. Крім того, ще на основі технологій машинного самонавчання, компонент 321 з розвиненою логікою може модифікувати стратегії і схеми планування і зберігати таку схему в сховищі 318 стратегій. Оптимізована схема може поліпшувати сприймане користувачами QoS (якість обслуговування) завдяки поліпшенням робочих характеристик якості функціонування термінала доступу - наприклад, потужності акумуляторних батарей, коефіцієнта використання буфера, службових даних обробки і зв'язку, потужності передачі і так далі. Використаний вище і в інших частинах опису винаходу термін «розвинена логіка» (інтелект) посилається на можливість міркувати або робити умовиводи, наприклад, робити висновки про 8 UA 97661 C2 5 10 15 20 25 30 35 40 45 50 55 60 поточний або майбутній стан системи на основі існуючої інформації про систему. Штучний інтелект може застосовуватися для ідентифікації окремого контексту або дії, або формування розподілу імовірності окремих станів системи, без втручання людини. Штучний інтелект покладається на застосування передових математичних алгоритмів - наприклад, дерев рішень, нейронних мереж, регресивного аналізу, кластерного аналізу, генетичних алгоритмів і підкріпленого навчання - до набору наявних даних (інформації) про систему. Зокрема, для досягнення різних аспектів автоматизації, описаних вище в зв'язку зі стратегіями для формування індикатора навантаження, і інших подібних аспектів, що стосуються суті винаходу, описаної в матеріалах даної заявки, компонент АІ (штучного інтелекту) (наприклад, компонент 320) може застосовувати одну з численних методологій для навчання за даними, а потім витягання логічних висновків з моделей, побудованих таким чином, наприклад, прихованих марківських моделей (НММ) і пов'язаних моделей прототипічної залежності, більш загальних імовірнісних графічних моделей, таких як байєсівські мережі, наприклад, створювані структурним пошуком з використанням оцінки або наближення моделі Байєса, лінійних класифікаторів, таких як підтримуючі векторні машини (SVM), нелінійних класифікаторів, таких як методи, згадувані як методології «нейронної мережі», методології нечіткої логіки, і інші підходи, які виконують злите зіставлення даних, і т. д. Фіг. 6 - структурна схема 600 варіанта здійснення системи 610 передавача (такого як базова станція 210) і системи 650 приймача (наприклад, термінала 250 доступу) в системі з багатьма входами і багатьма виходами (ΜΙΜΟ), яка може передбачати стільниковий (або секторний) зв'язок в середовищі бездротового зв'язку відповідно до одного або більше аспектів, викладених в матеріалах даної заявки. У системі 610 передавача, дані трафіку для деякої кількості потоків даних можуть видаватися з джерела 612 даних в процесор 614 даних передачі (ТХ). У варіанті здійснення, кожний потік даних передається через відповідну передавальну антену. Процесор 614 даних ТХ форматує, кодує і перемежовує дані трафіку для кожного потоку даних на основі конкретної схеми кодування, вибраної для такого потоку даних, щоб видавати кодовані дані. Кодовані дані для кожного потоку даних можуть мультиплексуватися з даними контрольних сигналів з використанням технологій OFDM. Дані контрольного сигналу типово є відомим шаблоном даних, який обробляється відомим чином, і можуть використовуватися в системі приймача для оцінки характеристики каналу. Мультиплексований контрольний сигнал і кодовані дані для кожного потоку даних потім модулюються (наприклад, відображаються на символи) на основі конкретної схеми модуляції (наприклад, двопозиційної фазової маніпуляції (BPSK), квадратурної фазової маніпуляції (QPSK), багаторівневої фазової маніпуляції (M-PSK) або багаторівневої квадратурної амплітудної маніпуляції (M-QAM)), вибраної для такого потоку даних, щоб видавати символи модуляції. Швидкість передачі, кодування і модуляція даних для кожного потоку даних можуть визначатися командами, виконуваними процесором 630, команди, так само, як і дані, можуть зберігатися в пам'яті 632. Символи модуляції для всіх потоків даних потім видаються в процесор 620 ΜΙΜΟ ТХ, який може додатково обробляти символи модуляції (наприклад, для OFDM). Процесор 620 ΜΙΜΟ ТХ потім видає Ντ потоків символів модуляції в ΝΤ приймачів-передавачів (TMTR/RCVR), з 622А по 622Т. У деяких варіантах здійснення, процесор 620 ΜΙΜΟ ΤΧ застосовує ваги (або попереднє кодування) формування діаграми спрямованості до символів потоків даних і до антени, з якої передається символ. Кожний приймач-передавач 622 приймає і обробляє відповідний потік символів, щоб видавати один або більше аналогових сигналів, і додатково попередньо обробляє (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали, щоб видавати модульований сигнал, придатний для передачі по каналу ΜΙΜΟ. Ντ модульованих сигналів з приймачів-передавачів з 622А по 622Т потім передаються з Ντ антен з 6241 по 624Т, відповідно. У системі 650 приймача, передані модульовані сигнали приймаються NR антенами, з 6521 по 652R, і прийняті сигнали з кожної антени 652 видаються у відповідний приймач-передавач (RCVR/TMTR) з 654А по 654R. Кожний приймач-передавач 6541-654R попередньо обробляє (наприклад, фільтрує, посилює і перетворює з пониженням частоти), відповідний прийнятий сигнал, оцифровує попередньо оброблений сигнал, щоб видавати відліки, і додатково обробляє відліки, щоб видавати відповідний «прийнятий» потік символів. Процесор 660 даних RX потім приймає і обробляє NR прийнятих потоків символів з NR приймачів-передавачів 6541-654R на основі конкретної технології обробки приймача, щоб видавати ΝТ «детектованих» потоків символів. Процесор 660 даних RX потім демодулює, обернено перемежовує і декодує кожний продетектований потік символів, щоб відновлювати дані трафіку для потоку даних. Обробка процесором 660 даних RX є комплементарною відносно виконуваної процесором 620 ΜΙΜΟ ΤΧ і процесором 614 даних ТХ в системі 610 передавача. Процесор 670 періодично визначає, яку матрицю попереднього кодування потрібно 9 UA 97661 C2 5 10 15 20 25 30 35 40 45 50 55 60 використовувати, така матриця може зберігатися в пам'яті 672. Процесор 670 формулює повідомлення зворотної лінії зв'язку, що містить частину індексів матриці і частину значення рангу. Пам'ять 672 може зберігати команди, які, коли виконуються процесором 670, дають в результаті формулювання повідомлення зворотної лінії зв'язку. Повідомлення зворотної лінії зв'язку може містити різні типи інформації відносно лінії зв'язку або потоку даних, що приймається, або їх комбінацію. Зокрема, така інформація може містити звіт(и) про індикатор якості каналу (такий як CQI 279), зсув для настроювання планованих ресурсів або зондувальних опорних сигналів для оцінки лінії зв'язку (або каналу). Повідомлення зворотної лінії зв'язку потім обробляється процесором 638 даних ТХ, який також приймає дані трафіку для деякої кількості потоків даних з джерела 636 даних, модулюється модулятором 680, попередньо обробляється передавачами з 654А по 654R, і передається зворотно в систему 610 передавача. У системі 610 передавача, модульовані сигнали з системи 650 приймача приймаються антенами 6241-624Т, попередньо обробляються приймачами 622 1-622Т, демодулюються демодулятором 640 і обробляються процесором 642 даних RX, щоб витягнути повідомлення зворотної лінії зв'язку, передане системою 650 приймача. Процесор 630 потім визначає, яку матрицю попереднього кодування потрібно використовувати для визначення ваг формування діаграми спрямованості, і обробляє витягнуте повідомлення. На доповнення, процесор 630 керує і забезпечує функціональність для компонента 644 планувальника, або просто планувальника 644, який діє відповідно до описаних аспектів в зв'язку з компонентами 215 і 515. Як обговорено вище в зв'язку з Фіг. 1, приймач 650 може динамічно плануватися для роботи в SIMO, SU-MIMO і MU-MIMO, залежно, щонайменше частково, від індикаторів якості каналу, повідомлених згаданим приймачем. Далі описаний зв'язок в цих режимах роботи. У режимі SIMO, одиночна антена на приймачі (NR=1) застосовується для зв'язку, тому режим SIMO може інтерпретуватися як спеціальний випадок SU-MIMO. Режим роботи ΜΙΜΟ з одиночним користувачем відповідає випадку, в якому одиночна система 650 приймача підтримує зв'язок з системою 610 передавача, як проілюстровано на Фіг. 6, і згідно з роботою, описаною в зв'язку з нею. У такій системі, Ντ передавачів 6241-624т (також відомих як антени ТХ) і NR приймачів 6521652R (також відомих як антени RX) формують матричний канал ΜΙΜΟ (наприклад, релеївського каналу або гауссова канапу з повільним або швидким завмиранням) для бездротового зв'язку. Як згадано вище, канал SU-MIMO описується матрицею NRхNT випадкових комплексних чисел. Ранг каналу дорівнює алгебраїчному рангу матриці NRxNT, який в термінах просторово-часового або просторово-частотного кодування дорівнює кількості ΝV min{NT,NR} незалежних потоків (або рівнів) даних, які можуть відправлятися по каналу SU-MIMO, не створюючи міжпотокових перешкод. У одному з аспектів, в режимі SU-MIMO, символи що передаються/приймаються, при OFDM, на тоні ω, можуть моделюватися за допомогою: у(ω) = Н(ω)с(ω) + n(ω). (1) Тут, у (ω) - потік даних, що приймається, який є вектором NRx1, Η(ω) -матриця NRxNT характеристики каналу на тоні ω (наприклад, перетворення Фур'є залежної від часу матриці h характеристики каналу), с(ω) - вихідний вектор ΝΤx1 символів, а n(ω) - вектор NRx1 шуму (наприклад, адитивного білого гауссова шуму). Попереднє кодування може перетворювати вектор Ννx1 рівня у вихідний вектор Ντx1 попереднього кодування. ΝV - реальна кількість потоків (рівнів) даних, що передаються передавачем 610, і ΝV може плануватися на розсуд передавача (наприклад, передавача 610, Вузла В 210 або точки 110 доступу), щонайменше частково, на основі канальних умов і рангу, повідомлених в запиті планування терміналом (наприклад, приймачем 650). Подібним чином, системна інформація може передаватися в конфігурації ΜΙΜΟ за допомогою використання ΝV рівнів. Повинно братися до уваги, що с(ω) є результатом щонайменше однієї схеми мультиплексування і щонайменше однієї схеми попереднього кодування (або формування діаграми спрямованості), застосовуваних передавачем. Додатково, може проводитися згортка с(ω) з матрицею посилення по потужності, яка визначає величину потужності, яку передавач 610 виділяє для передачі кожного потоку ΝV даних. Повинно братися до уваги, що така матриця посилення по потужності може бути ресурсом, який призначений терміналу (наприклад, терміналу 250 доступу, приймачу 650 або UE 160) завдяки планувальнику на обслуговуючому вузлі, щонайменше частково, у відповідь на повідомлений CQI. Як згадано вище, згідно з одним аспектом, режим MU-MIMO набору терміналів (наприклад, мобільних пристроїв 1701-1706) знаходиться в межах обсягу винаходу. Більше того, термінали MU-MIMO, що плануються, працюють спільно з терміналами SU-MIMO і терміналами SIMO. Фіг. 7 ілюструє зразкову багатокористувацьку систему 700 ΜΙΜΟ, в якій три AT 650Р, 650U і 650S, втілені в приймачах, по суті, таких же, як приймач 650, підтримують зв'язок з передавачем 610, 10 UA 97661 C2 5 10 15 20 25 30 35 40 45 50 55 60 який втілює Вузол В. Повинно братися до уваги, що робота системи 700 представляє роботу по суті будь-якої групи (наприклад, 185) бездротових пристроїв, таких як термінали 170 1-1706, що плануються в режимі MU-MIMO в межах стільника обслуговування централізованим планувальником, що знаходиться в обслуговуючій точці доступу (наприклад, 110 або 250). Як згадано вище, передавач 610 має ΝΤ антен 6241-624Т ТХ, а кожний з AT має численні антени RX; а саме, АТР має NP антен 6521-652Р, АРU має NU антен 6521-652U, a APS має NS антен 6521652S. Зв'язок між терміналами і точкою доступу здійснюється через висхідні лінії 715 Р, 715U і 715S зв'язку. Подібним чином, низхідні лінії 710Р, 710U і 710S зв'язку сприяють зв'язку між Вузлом В 610 і терміналами АТР, ΑTU і ATS, відповідно. Додатково, зв'язок між кожним терміналом і базовою станцією реалізований по суті таким же чином, по суті, через такі ж компоненти, як проілюстровані на Фіг. 6 і обговорені в її описі. Термінали можуть бути розташовані, по суті, в різних місцеположеннях в межах стільника, що обслуговується точкою 610 доступу (наприклад, стільника 180), тому, кожне користувацьке обладнання 650Р, 650U і 650S має свій власний матричний канал h ΜΙΜΟ і характеристичну матрицю Н ( - Р, U і S), зі своїм власним рангом (або, еквівалентно, розкладанням по сингулярних числах матриці) і своїм власним зв'язаним індикатором якості каналу. Внаслідок множини користувачів, присутніх в стільнику, що обслуговується базовою станцією 610, внутрішньостільникові перешкоди можуть бути присутніми і можуть впливати на значення CQI, що повідомляються кожним з терміналів 650р, 650U і 650S. Перешкоди особливо можуть впливати на планування SU (наприклад, блоків 245 планування) системної інформації, оскільки заплановані пакети можуть безуспішно детектуватися терміналом доступу (наприклад, 650Р, 650U і 650S). У одному аспекті, схема планування для одного або більше з терміналів може динамічно і незалежно модифікуватися за допомогою компонента 521 з розвиненою логікою, як тільки перешкоди досягають заданого порогового значення. Хоч на Фіг. 7 проілюстровані три термінали, зрозуміло, що система MU-MIMO може містити по суті будь-яку кількість терміналів (наприклад, група 185 містить шість терміналів 170 1-1706); кожний з таких терміналів вказується нижче індексом к. Відповідно до різних аспектів, колений з терміналів 650Р, 650U і 650S доступу може приймати системну інформацію з Вузла В 610 згідно щонайменше з однією зі схем (і), (іі) і (ііі), описаних в зв'язку з Фіг. 2. На доповнення, Вузол В 610 може динамічно переплановувати кожний з терміналів 650Р, 650U і 650S в несхожому режимі роботи, подібному SU-MIMO або SISO, і встановлювати несхожу схему для планування системної інформації для кожного з терміналів. У одному з аспектів, символи, що передаються/приймаються, при OFDM, на тоні ω і для користувача k, можуть моделюватися за допомогою: уk(ω) = Нk(ω)сk(ω) + Нk(ω)’ сm(ω) + nk(ω). (2) Тут, символи мають таке ж значення, як в рівнянні (1). Повинно братися до уваги, що, внаслідок багатокористувацького рознесення, перешкоди інших користувачів в сигналі, прийнятому користувачем к, моделюються другим членом в лівій стороні рівняння (2). Символ штриха (') вказує, що вектор сk символів, що передаються, виключений з підсумовування. Члени в цій послідовності представляють прийом користувачем k (через свою характеристику Нk каналу) символів, що передаються передавачем (наприклад, точкою 250 доступу) іншим користувачам в стільнику. Беручи до уваги зразкові системи і асоційовані аспекти, представлені і описані вище, узагальнені способи для гнучкого надання звіту індикатора якості каналу, які можуть бути реалізовані відповідно до розкритого предмета винаходу, можуть бути краще оцінені з посиланням на блок-схеми послідовностей операцій способів за Фіг. 8, 9 і 10. Хоч з метою простоти пояснення узагальнені способи показані і описані як послідовності етапів, повинно бути зрозуміло, що заявлений об'єкт винаходу не обмежений кількістю або черговістю етапів, оскільки деякі етапи можуть здійснюватися в інших черговостях і/або одночасно з іншими етапами з тих, що зображені і описані в матеріалах даної заявки. Крім того, не всі проілюстровані етапи можуть вимагатися для реалізації узагальнених способів, описаних надалі. Повинно братися до уваги, що функціональні можливості, асоційовані з етапами, можуть бути реалізовані програмним забезпеченням, апаратними засобами, їх комбінацією або будьяким іншим придатним засобом (наприклад, пристроєм, системою, послідовністю операцій, компонентом). Крім того, повинно бути прийнято до уваги, що узагальнені способи, розкриті надалі і протягом всьому опису винаходу, допускають зберігання у виробі, щоб сприяти транспортуванню і перенесенню таких узагальнених способів на різні пристрої. Фахівцям в даній галузі техніки повинно бути зрозуміло, що узагальнений спосіб, як альтернатива, може бути представлений як послідовність взаємопов'язаних станів або подій, таких як на діаграмі станів. 11 UA 97661 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 8А і 8В - блок-схеми послідовностей операцій зразкових способів 800 і 850, відповідно, для планування системної інформації з використанням часових посилань на несхожі блоки планування. Згідно з Фіг. 8А, на етапі 810, планується перший блок планування, причому блок планування включає в себе указания часу, в який повинен плануватися другий блок планування. На етапі 820, планується другий блок планування в каналі керування, пов'язаному з широкомовним каналом, як обговорено вище, в зв'язку з Фіг. 4А і 4В, і Фіг. 5. На етапі 830, перший і другий блоки планування передаються. Згідно з Фіг. 8В, на етапі 860, планується перший блок планування. Блок планування містить щонайменше указання часової послідовності, згідно з якою повинен плануватися набір несхожих блоків планування. На етапі 870, планується набір несхожих блоків планування. На етапі 880, набір блоків планування передається. Фіг. 9 - блок-схема послідовності операцій зразкового способу 900, який сприяє плануванню системної інформації за допомогою указания посиланням несхожих блоків планування. На етапі 910, перший блок планується для указания другого блока планування. Вказаний посиланням другий блок планування включає в себе указания часу, в який повинен плануватися третій блок планування. На етапі 920, третя послідовність планування планується в каналі керування, пов'язаному з широкомовним каналом. Повинно бути прийнято до уваги, що перший і другий блоки планування типово плануються в одному і тому ж каналі, наприклад, DL-SCH, в системі LTE; асоційований канал керування використовується для планування вказаних посиланням SU. На етапі 930, перший, другий і третій блоки планування передаються. Фіг. 10 - блок-схема послідовності операцій зразкового способу 1000, який сприяє формуванню часових посилань згідно зі стратегією планування. Як обговорено вище, стратегія планування може знаходитися в сховищі стратегій (наприклад, сховище 318 стратегій) на базовій станції. Типово, така стратегія планування визначається постачальником послуг, який обслуговує мобільний термінал в зоні покриття базової станції. У одному аспекті, сховище стратегій, асоційоване з несхожими постачальниками послуг, може зберігатися на базовій станції, щоб сприяти тимчасовому перебуванню бездротових пристроїв. На етапі 1010, приймається стратегія планування. На етапі 1020, набір проміжків часу формується згідно з прийнятою стратегією планування. Набір проміжків часу використовується як часове посилання для указания посилання планування на блок планування. Фіг. 11 ілюструє структурну схему системи 1100, яка сприяє плануванню блоків, згідно з аспектами, описаними в предметному описі винаходу. Система 1100 може включати в себе модуль 1110 для планування першого блока планування, при цьому перший блок планування включає в себе указания набору проміжків часу, в які повинен плануватися другий блок планування; модуль 1120 для планування другого блока планування в каналі керування, пов'язаному з широкомовним каналом; модуль 1130 для передачі першого блока планування і передачі другого блока планування; модуль 1140 для планування блока планування, при цьому блок планування містить щонайменше указания часового циклу, згідно з яким повинен плануватися набір несхожих блоків планування; і модуль 1150 для планування набору несхожих блоків планування. Модулі 1110, 1120, 1130, 1140 і 1150 можуть бути процесором або будьяким електронним пристроєм і можуть бути приєднані до модуля 1160 пам'яті. Фіг. 12 ілюструє структурну схему зразкової системи 1200, яка сприяє плануванню блоків, згідно з аспектами, описаними в предметному описі винаходу. Система 1200 може включати в себе модуль 1210 для планування першого блока планування, який вказує другий блок планування, при цьому друге планування включає в себе указания часу, в який повинен плануватися третій блок планування; модуль 1220 для планування третього блока планування в каналі керування, пов'язаному з широкомовним каналом; модуль 1230 для передачі третього, четвертого і п'ятого блоків планування; модуль 1240 для планування блока планування, при цьому блок планування містить щонайменше указания часового циклу, згідно з яким повинен плануватися набір несхожих блоків планування; і модуль 1250 для планування набору несхожих блоків планування. Модулі 1210, 1220, 1230, 1240 і 1250 можуть бути процесором або будьяким електронним пристроєм і можуть бути приєднані до модуля 1260 пам'яті. Для програмної реалізації, технології, описані в матеріалах даної заявки, можуть бути реалізовані за допомогою модулів (наприклад, процедур, функцій і так далі), які виконують функції, описані в матеріалах даної заявки. Програмно реалізовані машинні програми можуть зберігатися в блоках пам'яті і виконуватися процесорами. Блок пам'яті може бути реалізований всередині процесора або зовнішнім відносно процесора, в такому випадку він може бути з можливістю обміну даними приєднаний до процесора через різні засоби, як відомо в даній галузі техніки. 12 UA 97661 C2 5 10 15 20 25 30 35 40 45 50 55 Різні аспекти або ознаки, описані в матеріалах даної заявки, можуть бути реалізовані як спосіб, пристрій або виріб з використанням стандартних технологій програмування і/або проектування. Термін «виріб», як використовуваний в матеріалах даної заявки охоплює комп'ютерну програму, доступну з будь-якого машиночитаного пристрою, несучої або носіїв. Наприклад, машиночитані носії можуть включати в себе, але не як обмеження, магнітні запам'ятовуючі пристрої (наприклад, жорсткий диск, гнучкий магнітний диск, магнітні смуги і т. д.), оптичні диски (наприклад, компакт-диск (CD), цифровий багатофункціональний диск (DVD) і т. д.), інтелектуальні карти і пристрої флеш-пам'яті (наприклад, СППЗП (стираний програмований постійний запам'ятовуючий пристрій, EPROM), карту, карту пам'яті, портативні пам'яті типів stick, key drive і т. д.). Додатково, різні запам'ятовуючі носії, описані в матеріалах даної заявки, можуть представляти один або більше пристроїв або інших машиночитаних носіїв для зберігання інформації. Термін «машиночитаний носій» може включати в себе, без обмеження, бездротові канали і різні інші носії, що допускають збереження, утримування або перенесення команд або даних. Як використовується в матеріалах даної заявки, термін «процесор» може посилатися на класичну архітектуру або квантовий комп'ютер. Класична архітектура містить, але не як обмеження, одноядерні процесори; одиночні процесори з можливістю багатопотокового виконання програмного забезпечення; багатоядерні процесори, багатоядерні процесори з можливістю багатопотокового виконання програмного забезпечення; багатоядерні процесори з апаратно реалізованою багатопотоковою технологією; паралельні платформи і паралельні платформи з розподіленою спільно використовуваною пам'яттю. Додатково, процесор може посилатися на інтегральну схему, спеціалізовану інтегральну схему (ASIC), цифровий сигнальний процесор (ЦСП, DSP), програмовану користувачем вентильну матрицю (FPGA), програмований логічний контролер (PLC), складний пристрій з програмованою логікою (CPLD), дискретну вентильну або транзисторну логіку, дискретні апаратні компоненти або будь-яку їх комбінацію, призначену для виконання функцій, описаних в матеріалах даної заявки. Архітектура квантового комп'ютера може бути основана на кубітах, втілених в стробованих або самозбірних квантових точках, платформах з ядерно-магнітним резонансом, надпровідних переходах Джозефсона і т. д. Процесори можуть використовувати нанорозмірні архітектури, такі як, але не як обмеження, молекулярні або основані на квантових точках транзистори, ключі і вентилі, для того, щоб оптимізувати коефіцієнт використання простору або поліпшити продуктивність користувацького обладнання. Процесор також може бути реалізований у вигляді комбінації обчислювальних пристроїв, наприклад, комбінації ЦСП і мікропроцесора, множини мікропроцесорів, одного або більше мікропроцесорів в сполученні з ЦСП-ядром або будь-якої іншої такої конфігурації. Більше того, в предметному описі винаходу, термін «пам'ять» посилається на сховища даних, сховища алгоритмів і інші інформаційні сховища, такі як, але не як обмеження, сховище зображень, сховище цифрової музики і відео, реєстри і бази даних. Зрозуміло, що компоненти пам'яті, описані в матеріалах даної заявки, можуть бути енергозалежною пам'яттю або енергонезалежною пам'яттю, або можуть включати в себе як енергозалежну, так і енергонезалежну пам'ять. Як ілюстрація, а не обмеження, енергонезалежна пам'ять може включати в себе постійний запам'ятовуючий пристрій (ПЗП, ROM), програмований ПЗП (ППЗП, PROM), стираний програмований ПЗП (СППЗП, EPROM), електрично стираний ППЗП (ЕСППЗП, EEPROM) або флеш-пам'ять. Енергозалежна пам'ять може включати в себе оперативний запам'ятовуючий пристрій (ОЗП, RAM), який діє як зовнішня кеш-пам'ять. Як ілюстрація, а не обмеження, ОЗП доступний в багатьох різновидах, таких як синхронний ОЗП (SRAM), динамічний ОЗП (DRAM), синхронний DRAM (SDRAM), SDRAM з подвоєною швидкістю обміну (DDR SDRAM), вдосконалений SDRAM (ESDRAM), DRAM з синхронним каналом обміну (SLDRAM) і ОЗП з шиною прямого резидентного доступу (DRRAM). Додатково, розкриті в матеріалах даної заявки компоненти пам'яті систем і/або способів призначені, щоб включати, без обмеження, ці і будь-які інші придатні типи пам'яті. Те, що було описано вище, включає в себе приклади одного або більше варіантів здійснення. Звичайно, неможливо описати кожне мислиме поєднання компонентів або узагальнених способів з метою опису вищезазначених варіантів здійснення, але фахівцеві в даній галузі техніки повинно бути зрозуміло, що можливі численні додаткові комбінації і перестановки різних варіантів здійснення. Відповідно, описані варіанти здійснення охоплюють всі ті зміни, модифікації і варіанти, які підпадають під суть і обсяг прикладеної формули винаходу. Крім того, в тій мірі, в який терміни «включає в себе», «який включає в себе», «має» або «який має» або їх варіанти використовуються в докладному описі або в формулі винаходу, 13 UA 97661 C2 такі терміни є включними, до деякої міри подібно терміну «який містить», інтерпретованому при його застосуванні як перехідне слово у формулі винаходу. ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 60 1. Спосіб планування системної інформації в системі бездротового зв'язку, який включає етапи, на яких: планують перший блок планування, при цьому перший блок планування включає в себе вказування часу, в який повинен плануватися другий блок планування і в якому забезпечується часова прив'язка обслуговування приймача; планують другий блок планування в каналі керування, асоційованому з широкомовним каналом; і передають перший блок планування і передають другий блок планування в канал керування. 2. Спосіб за п. 1, в якому вказування часу, в який повинен плануватися другий блок планування, виражає явний момент, в який планується другий блок планування. 3. Спосіб за п. 1, в якому вказування часу, в який повинен плануватися другий блок планування, виражає нижню межу для фактичного моменту часу, в який планується другий блок планування. 4. Спосіб за п. 1, в якому вказування часу містить М бітів в каналі фізичного рівня, при цьому М є додатним цілим числом. 5. Спосіб за п. 1, в якому щонайменше одне з планування першого блока планування і другого блока планування містить використання щонайменше одного з алгоритму циклічної диспетчеризації, алгоритму рівнодоступного формування черг, алгоритму максимальної пропускної здатності або алгоритму пропорційної рівнодоступності. 6. Спосіб за п. 1, який додатково включає етапи, на яких: планують третій блок планування, при цьому третій блок планування містить щонайменше вказування часової послідовності, згідно з якою повинен плануватися набір несхожих блоків планування; і планують набір несхожих блоків планування; і передають набір несхожих блоків планування. 7. Спосіб за п. 6, в якому часова послідовність є періодичною послідовністю. 8. Спосіб за п. 6, в якому вказування часової послідовності містить зсув, який виражає часовий інтервал, в який починається часова послідовність. 9. Спосіб за п. 8, в якому вказування часового зсуву містить N бітів в каналі фізичного рівня, і при цьому N є додатним цілим числом. 10. Спосіб за п. 7, в якому постачальник послуг визначає період періодичної послідовності. 11. Спосіб за п. 6, який додатково включає етап, на якому логічно виводять часову послідовність, яка оптимізує стратегію планування. 12. Спосіб за п. 1, який додатково включає етапи, на яких: приймають стратегію планування; і формують набір проміжків часу згідно з прийнятою стратегією планування, при цьому набір проміжків часу використовується для відсилання блока планування. 13. Спосіб за п. 6, в якому планування набору несхожих блоків містить щонайменше один з алгоритму циклічного планування, алгоритму рівнодоступного формування черг, алгоритму максимальної пропускної здатності і алгоритму пропорційної рівнодоступності. 14. Спосіб планування системної інформації в системі бездротового зв'язку, який включає етапи, на яких: планують перший блок планування, який вказує час, в який повинен плануватися другий блок планування і в якому забезпечується часова прив'язка обслуговування приймача, при цьому другий блок планування включає в себе вказування часу, в який повинен плануватися третій блок планування; планують третій блок планування в каналі керування, асоційованому з широкомовним каналом; і передають перший, другий і третій блоки планування в канал керування. 15. Спосіб за п. 14, в якому вказування часу, в який повинен плануватися третій блок планування, містить N бітів в каналі фізичного рівня, при цьому N є додатним цілим числом. 16. Спосіб за п. 14, в якому вказування часу, в який повинен плануватися третій блок планування, виражає явний момент, в який планується другий блок планування. 17. Спосіб за п. 14, в якому вказування часу, в який повинен плануватися третій блок планування, є нижньою межею для фактичного моменту часу, в який планується третій блок планування. 14 UA 97661 C2 5 10 15 20 25 30 35 40 45 50 55 18. Спосіб за п. 14, в якому щонайменше одне з планування першого блока планування, другого блока планування і третього блока планування містить використання щонайменше одного з алгоритму циклічного планування, алгоритму рівнодоступного формування черг, алгоритму максимальної пропускної здатності і алгоритму пропорційної рівнодоступності. 19. Пристрій бездротового зв'язку, який містить: процесор, виконаний з можливістю асоціювання каналу керування з широкомовним каналом, планування першого блока планування, який несе щонайменше вказування часу, в який повинен плануватися другий блок планування і в якому забезпечується часова прив'язка обслуговування приймача, планування другого блока планування в каналі керування, асоційованому з широкомовним каналом; планування третього блока планування, який вказує час, в який повинен плануватися четвертий блок планування, при цьому четвертий блок планування містить вказування часу, в який повинен плануватися п'ятий блок планування; і планування п'ятого блока планування в каналі керування, асоційованому з широкомовним каналом; і пам'ять, з'єднану з процесором. 20. Пристрій бездротового зв'язку за п. 19, в якому процесор додатково сконфігурований, щоб передавати перший, другий, третій, четвертий і п'ятий блоки планування. 21. Пристрій бездротового зв'язку за п. 19, в якому процесор сконфігурований, щоб планувати перший, другий, третій, четвертий і п'ятий блоки планування, використовуючи щонайменше один з алгоритму циклічного планування, алгоритму рівнодоступного формування черг, алгоритму максимальної пропускної здатності або алгоритму пропорційної рівнодоступності. 22. Пристрій бездротового зв'язку за п. 19, в якому процесор додатково сконфігурований, щоб планувати шостий блок планування, при цьому шостий блок планування містить щонайменше одне вказування часового циклу, згідно з яким повинен плануватися набір несхожих блоків планування, і планувати набір несхожих блоків планування. 23. Пристрій бездротового зв'язку за п. 22, в якому час, в який повинен плануватися другий блок планування, є нижньою межею для фактичного часового інтервалу, в якому планується другий блок планування. 24. Пристрій бездротового зв'язку за п. 22, в якому блок планування додатково містить вказування часового зсуву, який виражає часовий інтервал, в якому починається часовий цикл. 25. Пристрій бездротового зв'язку за п. 24, в якому вказування часового зсуву виражає щонайменше одне з явного інтервалу зв'язку, явного кадру радіозв'язку і явного підкадру радіозв'язку. 26. Пристрій бездротового зв'язку за п. 24, в якому вказування часового зсуву містить N бітів в каналі фізичного рівня, при цьому N є додатним цілим числом. 27. Пристрій бездротового зв'язку за п. 22, в якому процесор додатково сконфігурований передавати набір несхожих блоків планування. 28. Пристрій бездротового зв'язку за п. 22, в якому процесор додатково сконфігурований, щоб приймати стратегію планування і формувати набір проміжків часу згідно з прийнятою стратегією планування, при цьому набір проміжків часу використовується для відсилання блока планування. 29. Пристрій бездротового зв'язку за п. 20, в якому постачальник послуг, який обслуговує бездротовий пристрій, визначає часовий цикл. 30. Пристрій бездротового зв'язку за п. 22, в якому час для планування несхожого блока планування визначається згідно зі схемою планування. 31. Машиночитаний носій, який містить збережені на ньому виконувані комп'ютером коди, які, при виконанні щонайменше одним комп'ютером, спонукають щонайменше один комп'ютер виконувати етапи способу планування системної інформації в системі бездротового зв'язку, при цьому коди містять: код для спонукання щонайменше одного комп'ютера планувати перший блок планування, який виражає щонайменше вказування моменту часу, в який повинен плануватися другий блок планування і в якому забезпечується часова прив'язка обслуговування приймача, код для спонукання щонайменше одного комп'ютера планувати другий блок планування в каналі керування, зв'язаному з широкомовним каналом; код для спонукання щонайменше одного комп'ютера планувати третій блок планування, який вказує четвертий блок планування, при цьому четвертий блок планування включає в себе вказування часу, в який повинен плануватися п'ятий блок планування; код для спонукання щонайменше одного комп'ютера планувати п'ятий блок планування в каналі керування, асоційованому з широкомовним каналом; і 15 UA 97661 C2 5 10 15 20 25 30 35 40 45 50 55 60 код для спонукання щонайменше одного комп'ютера передавати перший, другий, третій, четвертий і п'ятий блоки планування. 32. Машиночитаний носій за п. 31, в якому вказування моменту часу, в який повинен плануватися другий блок планування, виражає явний момент, в який планується другий блок планування. 33. Машиночитаний носій за п. 31, в якому вказування моменту часу, в який повинен плануватися другий блок планування, є нижньою межею для фактичного моменту часу, в який планується другий блок планування. 34. Машиночитаний носій за п. 31, в якому вказування моменту часу, в який повинен плануватися п'ятий блок планування, виражає явний момент, в який планується п'ятий блок планування. 35. Машиночитаний носій за п. 31, в якому вказування моменту часу, в який повинен плануватися п'ятий блок планування, є нижньою межею для фактичного моменту часу, в який планується п'ятий блок планування. 36. Машиночитаний носій за п. 31, який додатково містить: код для спонукання щонайменше одного комп'ютера планувати шостий блок планування, при цьому шостий блок планування містить щонайменше вказування часової послідовності, яка призначає, в які моменти повинен плануватися набір несхожих блоків планування; і код для спонукання щонайменше одного комп'ютера планувати набір несхожих блоків планування. 37. Машиночитаний носій за п. 31, який додатково містить код для спонукання щонайменше одного комп'ютера логічно виводити часову послідовність, яка оптимізує стратегію планування. 38. Пристрій планування системної інформації в системі бездротового зв'язку, який містить: засіб для планування першого блока планування, при цьому перший блок планування включає в себе вказування часу, в який повинен плануватися другий блок планування і в якому забезпечується часова прив'язка обслуговування приймача; засіб для планування другого блока планування в каналі керування, асоційованому з широкомовним каналом; засіб для передачі першого блока планування і передачі другого блока планування в канал керування. 39. Пристрій за п. 38, який додатково містить: засіб для планування третього блока планування, при цьому третій блок планування містить щонайменше вказування часового циклу, згідно з яким повинен плануватися набір несхожих блоків планування; і засіб для планування набору несхожих блоків планування. 40. Пристрій за п. 38, в якому час, в який повинен плануватися другий блок планування, є нижньою межею для фактичного часового інтервалу, в якому планується другий блок планування. 41. Пристрій за п. 40, в якому вказування часу містить М бітів в каналі фізичного рівня. 42. Пристрій за п. 40, в якому блоки планування додатково містять вказування часового зсуву, який виражає часовий інтервал, в якому починається часовий цикл. 43. Пристрій за п. 42, в якому вказування часового зсуву містить N бітів в каналі фізичного рівня, при цьому N є додатним цілим числом. 44. Пристрій планування системної інформації в системі бездротового зв'язку, який містить: засіб для планування першого блока планування, який вказує час, в який повинен плануватися другий блок планування і в якому забезпечується часова прив'язка обслуговування приймача, при цьому другий блок планування включає в себе вказування часу, в який повинен плануватися третій блок планування; засіб для планування третього блока планування в каналі керування, асоційованому з широкомовним каналом; і засіб для передачі першого, другого і третього блоків планування. 45. Пристрій за п. 44, який додатково містить: засіб для планування четвертого блока планування, при цьому четвертий блок планування містить щонайменше вказування часового циклу, згідно з яким повинен плануватися набір несхожих блоків планування; і засіб для планування набору несхожих блоків планування. 46. Пристрій за п. 45, в якому вказування часового циклу містить М бітів в каналі фізичного рівня, при цьому М є додатним цілим числом. 47. Пристрій за п. 44, в якому час, в який повинен плануватися третій блок планування, є нижньою межею для фактичного моменту часу, в який планується третій блок планування. 16 UA 97661 C2 48. Пристрій за п. 45, в якому блок планування додатково містить вказування часового зсуву, який виражає часовий інтервал, в якому починається часовий цикл. 49. Пристрій за п. 48, в якому вказування часового зсуву містить N бітів в каналі фізичного рівня, при цьому N є додатним цілим числом. 17 UA 97661 C2 18 UA 97661 C2 19 UA 97661 C2 20 UA 97661 C2 21 UA 97661 C2 22 UA 97661 C2 23 UA 97661 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 24
ДивитисяДодаткова інформація
Назва патенту англійськоюScheduling dynamic broadcast channel
Автори англійськоюTenny, Nathan Edward
Назва патенту російськоюПланирование динамического широковещательного канала
Автори російськоюТенни Натан Эдвард
МПК / Мітки
МПК: H04W 48/00, H04L 12/56
Мітки: планування, каналу, широкомовного, динамічного
