Валок валкових машин

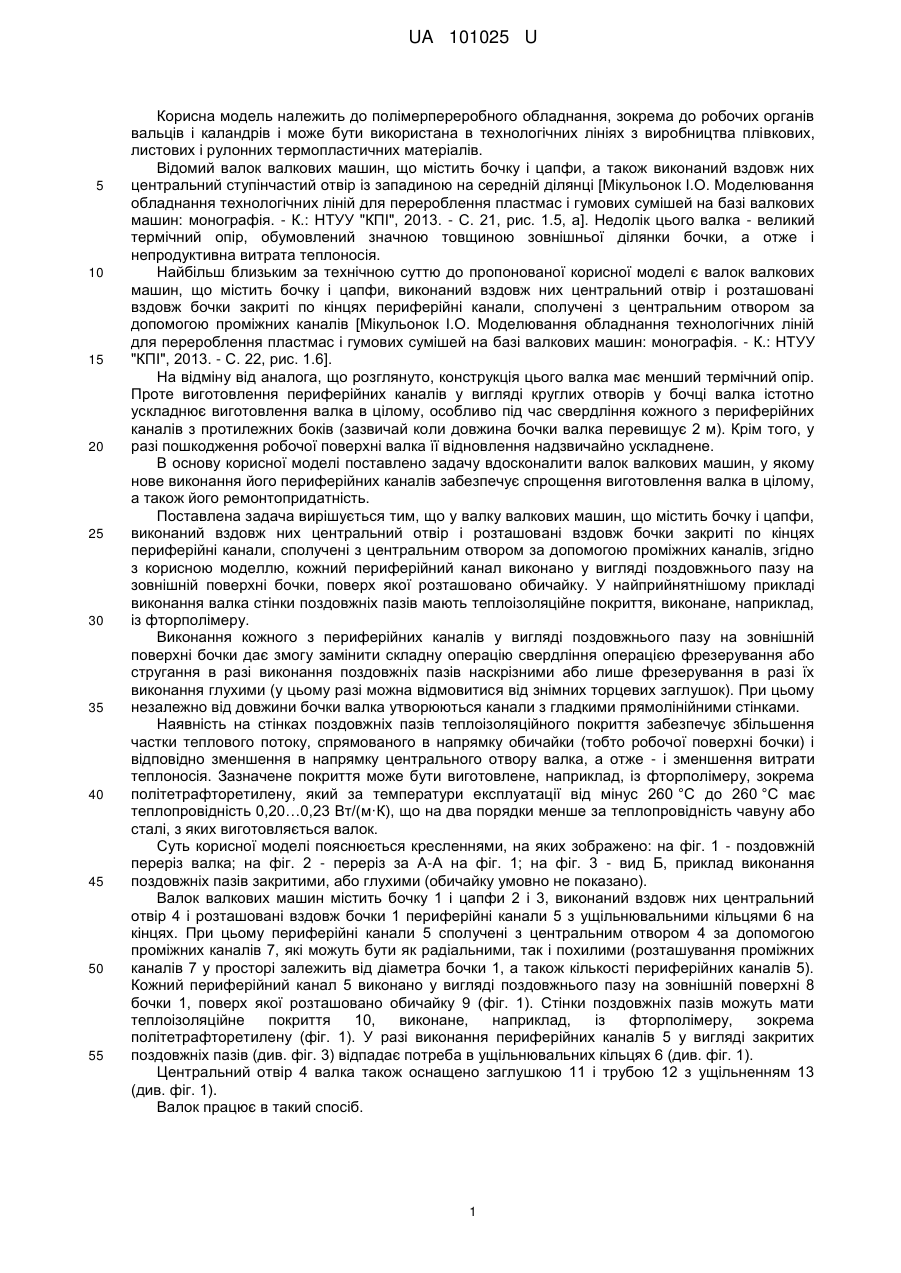

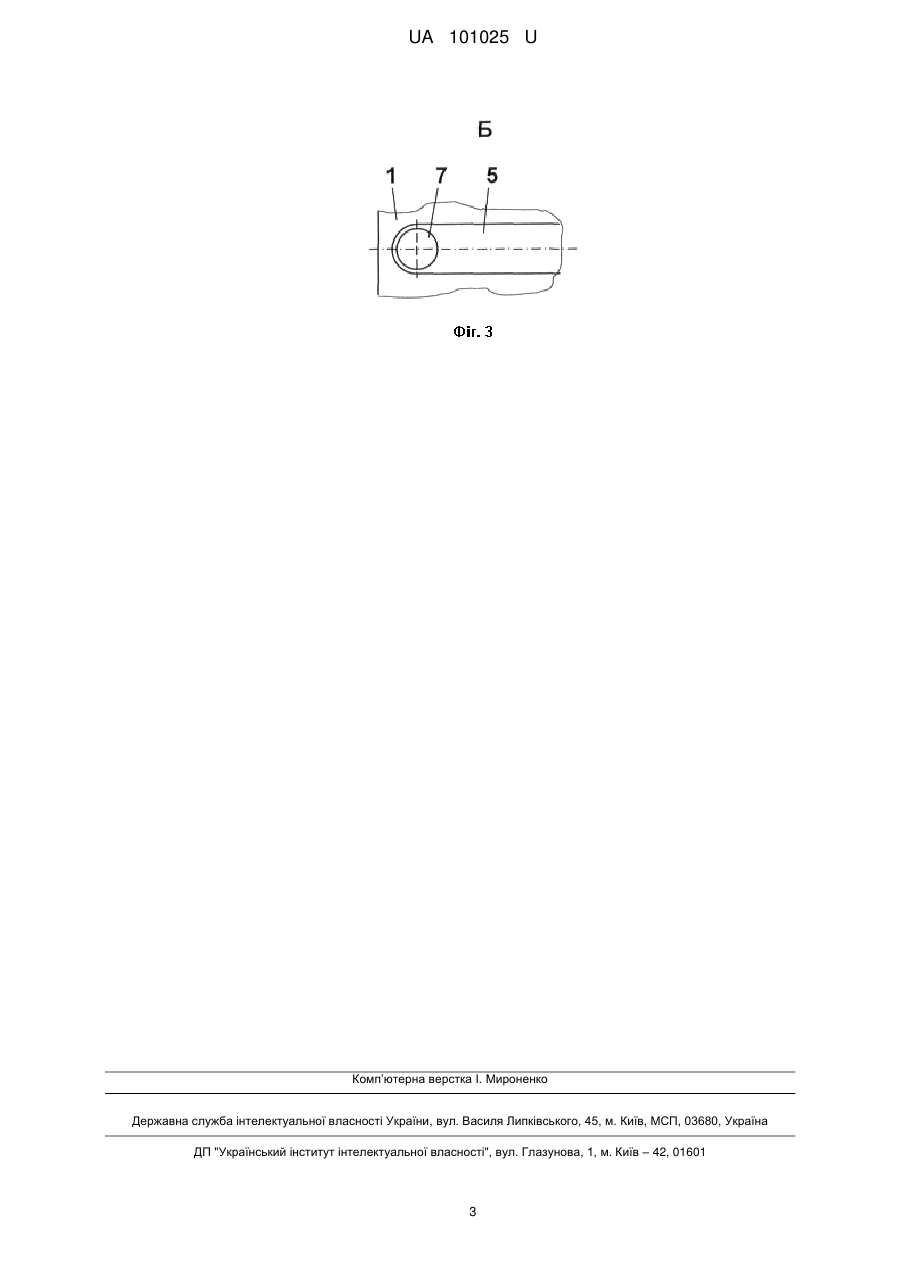

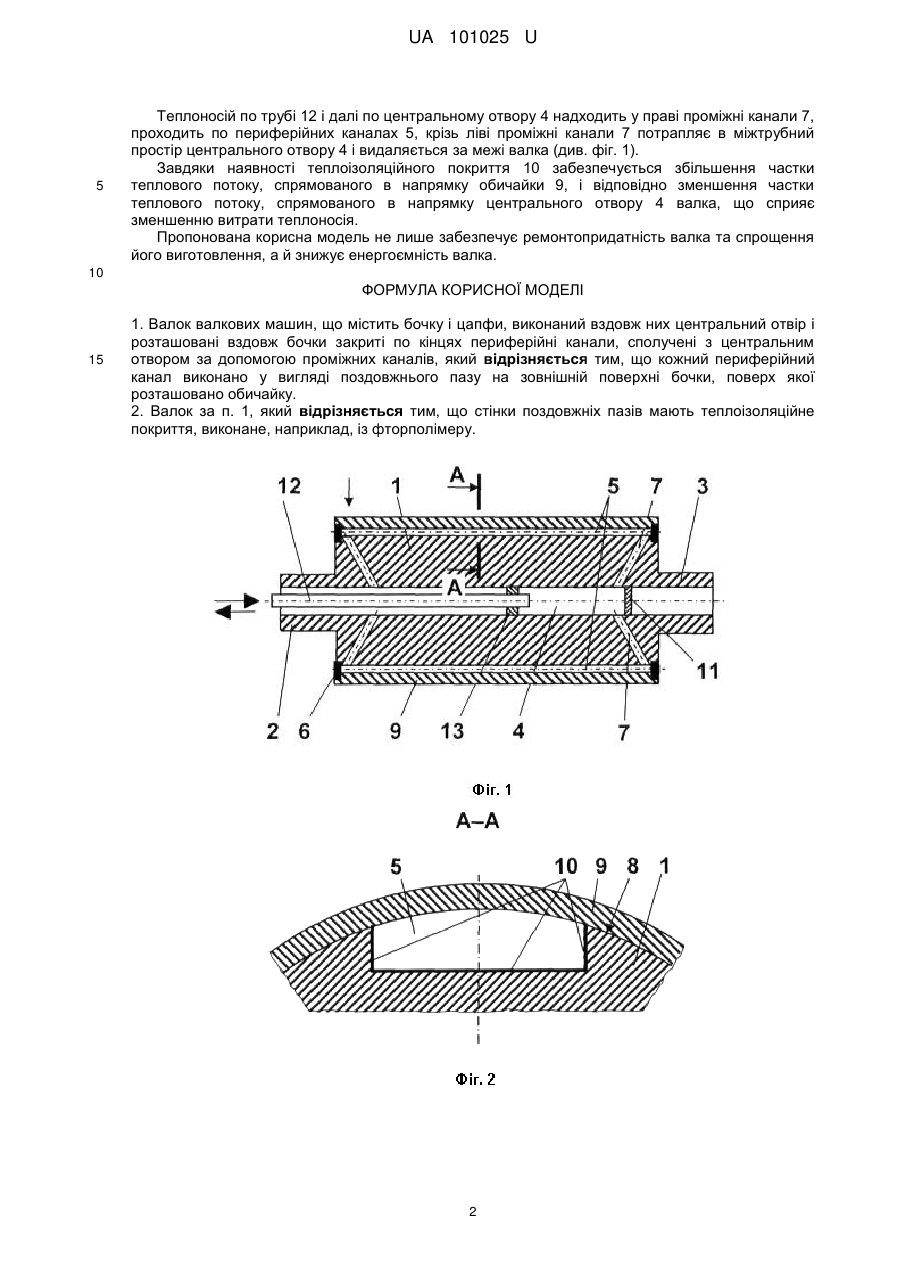

Реферат: Валок валкових машин містить бочку і цапфи, виконаний вздовж них центральний отвір і розташовані вздовж бочки закриті по кінцях периферійні канали, сполучені з центральним отвором за допомогою проміжних каналів. Кожний периферійний канал виконано у вигляді поздовжнього пазу на зовнішній поверхні бочки, поверх якої розташовано обичайку. UA 101025 U (54) ВАЛОК ВАЛКОВИХ МАШИН UA 101025 U UA 101025 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до полімерпереробного обладнання, зокрема до робочих органів вальців і каландрів і може бути використана в технологічних лініях з виробництва плівкових, листових і рулонних термопластичних матеріалів. Відомий валок валкових машин, що містить бочку і цапфи, а також виконаний вздовж них центральний ступінчастий отвір із западиною на середній ділянці [Мікульонок І.О. Моделювання обладнання технологічних ліній для перероблення пластмас і гумових сумішей на базі валкових машин: монографія. - К.: НТУУ "КПІ", 2013. - С. 21, рис. 1.5, а]. Недолік цього валка - великий термічний опір, обумовлений значною товщиною зовнішньої ділянки бочки, а отже і непродуктивна витрата теплоносія. Найбільш близьким за технічною суттю до пропонованої корисної моделі є валок валкових машин, що містить бочку і цапфи, виконаний вздовж них центральний отвір і розташовані вздовж бочки закриті по кінцях периферійні канали, сполучені з центральним отвором за допомогою проміжних каналів [Мікульонок І.О. Моделювання обладнання технологічних ліній для перероблення пластмас і гумових сумішей на базі валкових машин: монографія. - К.: НТУУ "КПІ", 2013. - С. 22, рис. 1.6]. На відміну від аналога, що розглянуто, конструкція цього валка має менший термічний опір. Проте виготовлення периферійних каналів у вигляді круглих отворів у бочці валка істотно ускладнює виготовлення валка в цілому, особливо під час свердління кожного з периферійних каналів з протилежних боків (зазвичай коли довжина бочки валка перевищує 2 м). Крім того, у разі пошкодження робочої поверхні валка її відновлення надзвичайно ускладнене. В основу корисної моделі поставлено задачу вдосконалити валок валкових машин, у якому нове виконання його периферійних каналів забезпечує спрощення виготовлення валка в цілому, а також його ремонтопридатність. Поставлена задача вирішується тим, що у валку валкових машин, що містить бочку і цапфи, виконаний вздовж них центральний отвір і розташовані вздовж бочки закриті по кінцях периферійні канали, сполучені з центральним отвором за допомогою проміжних каналів, згідно з корисною моделлю, кожний периферійний канал виконано у вигляді поздовжнього пазу на зовнішній поверхні бочки, поверх якої розташовано обичайку. У найприйнятнішому прикладі виконання валка стінки поздовжніх пазів мають теплоізоляційне покриття, виконане, наприклад, із фторполімеру. Виконання кожного з периферійних каналів у вигляді поздовжнього пазу на зовнішній поверхні бочки дає змогу замінити складну операцію свердління операцією фрезерування або стругання в разі виконання поздовжніх пазів наскрізними або лише фрезерування в разі їх виконання глухими (у цьому разі можна відмовитися від знімних торцевих заглушок). При цьому незалежно від довжини бочки валка утворюються канали з гладкими прямолінійними стінками. Наявність на стінках поздовжніх пазів теплоізоляційного покриття забезпечує збільшення частки теплового потоку, спрямованого в напрямку обичайки (тобто робочої поверхні бочки) і відповідно зменшення в напрямку центрального отвору валка, а отже - і зменшення витрати теплоносія. Зазначене покриття може бути виготовлене, наприклад, із фторполімеру, зокрема політетрафторетилену, який за температури експлуатації від мінус 260 °C до 260 °C має теплопровідність 0,20…0,23 Вт/(м·К), що на два порядки менше за теплопровідність чавуну або сталі, з яких виготовляється валок. Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - поздовжній переріз валка; на фіг. 2 - переріз за А-А на фіг. 1; на фіг. 3 - вид Б, приклад виконання поздовжніх пазів закритими, або глухими (обичайку умовно не показано). Валок валкових машин містить бочку 1 і цапфи 2 і 3, виконаний вздовж них центральний отвір 4 і розташовані вздовж бочки 1 периферійні канали 5 з ущільнювальними кільцями 6 на кінцях. При цьому периферійні канали 5 сполучені з центральним отвором 4 за допомогою проміжних каналів 7, які можуть бути як радіальними, так і похилими (розташування проміжних каналів 7 у просторі залежить від діаметра бочки 1, а також кількості периферійних каналів 5). Кожний периферійний канал 5 виконано у вигляді поздовжнього пазу на зовнішній поверхні 8 бочки 1, поверх якої розташовано обичайку 9 (фіг. 1). Стінки поздовжніх пазів можуть мати теплоізоляційне покриття 10, виконане, наприклад, із фторполімеру, зокрема політетрафторетилену (фіг. 1). У разі виконання периферійних каналів 5 у вигляді закритих поздовжніх пазів (див. фіг. 3) відпадає потреба в ущільнювальних кільцях 6 (див. фіг. 1). Центральний отвір 4 валка також оснащено заглушкою 11 і трубою 12 з ущільненням 13 (див. фіг. 1). Валок працює в такий спосіб. 1 UA 101025 U 5 Теплоносій по трубі 12 і далі по центральному отвору 4 надходить у праві проміжні канали 7, проходить по периферійних каналах 5, крізь ліві проміжні канали 7 потрапляє в міжтрубний простір центрального отвору 4 і видаляється за межі валка (див. фіг. 1). Завдяки наявності теплоізоляційного покриття 10 забезпечується збільшення частки теплового потоку, спрямованого в напрямку обичайки 9, і відповідно зменшення частки теплового потоку, спрямованого в напрямку центрального отвору 4 валка, що сприяє зменшенню витрати теплоносія. Пропонована корисна модель не лише забезпечує ремонтопридатність валка та спрощення його виготовлення, а й знижує енергоємність валка. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 1. Валок валкових машин, що містить бочку і цапфи, виконаний вздовж них центральний отвір і розташовані вздовж бочки закриті по кінцях периферійні канали, сполучені з центральним отвором за допомогою проміжних каналів, який відрізняється тим, що кожний периферійний канал виконано у вигляді поздовжнього пазу на зовнішній поверхні бочки, поверх якої розташовано обичайку. 2. Валок за п. 1, який відрізняється тим, що стінки поздовжніх пазів мають теплоізоляційне покриття, виконане, наприклад, із фторполімеру. 2 UA 101025 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
