Спосіб (варіанти) і пристрій (варіанти) для механізму вибору між ofdm-mimo і lfdm-simo

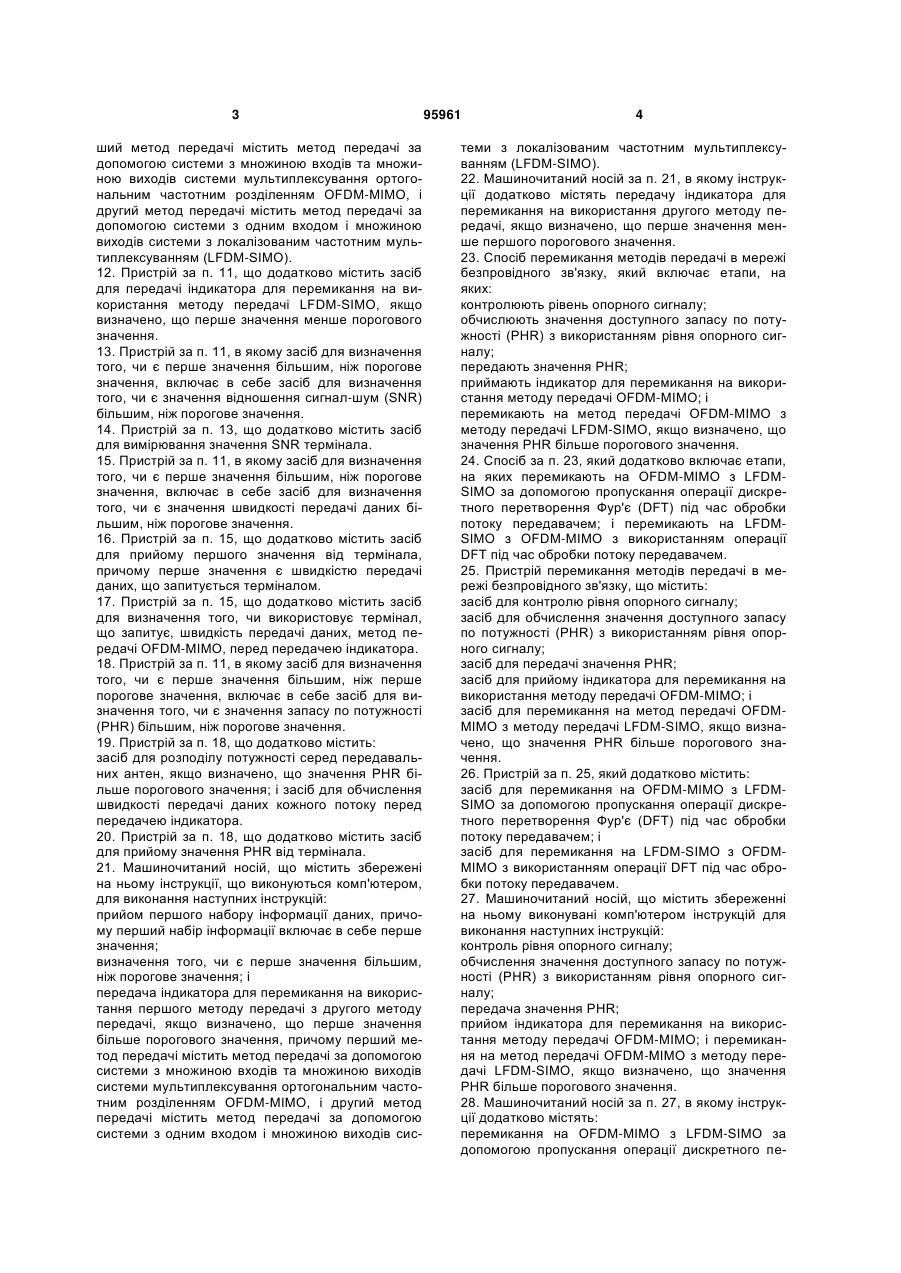

1. Спосіб вибору методу передачі в мережі безпровідного зв'язку, який включає етапи, на яких: приймають перший набір інформації даних, причому перший набір інформації включає в себе перше значення; визначають, чи є перше значення більшим, ніж порогове значення; і передають індикатор для перемикання на використання першого методу передачі з другого методу передачі, якщо визначено, що перше значення більше порогового значення, причому перший метод передачі містить метод передачі за допомогою системи з множиною входів та множиною виходів системи мультиплексування ортогональним частотним розділенням OFDM-MІMO, і другий метод передачі містить метод передачі за допомогою системи з одним входом і множиною виходів системи з локалізованим частотним мультиплексуванням (LFDM-SІMO). 2. Спосіб за п. 1, який додатково містить передачу індикатора для перемикання на використання методу передачі LFDM-SІMO, якщо визначено, що перше значення менше порогового значення. 2 (19) 1 3 ший метод передачі містить метод передачі за допомогою системи з множиною входів та множиною виходів системи мультиплексування ортогональним частотним розділенням OFDM-MІMO, і другий метод передачі містить метод передачі за допомогою системи з одним входом і множиною виходів системи з локалізованим частотним мультиплексуванням (LFDM-SІMO). 12. Пристрій за п. 11, що додатково містить засіб для передачі індикатора для перемикання на використання методу передачі LFDM-SІMO, якщо визначено, що перше значення менше порогового значення. 13. Пристрій за п. 11, в якому засіб для визначення того, чи є перше значення більшим, ніж порогове значення, включає в себе засіб для визначення того, чи є значення відношення сигнал-шум (SNR) більшим, ніж порогове значення. 14. Пристрій за п. 13, що додатково містить засіб для вимірювання значення SNR термінала. 15. Пристрій за п. 11, в якому засіб для визначення того, чи є перше значення більшим, ніж порогове значення, включає в себе засіб для визначення того, чи є значення швидкості передачі даних більшим, ніж порогове значення. 16. Пристрій за п. 15, що додатково містить засіб для прийому першого значення від термінала, причому перше значення є швидкістю передачі даних, що запитується терміналом. 17. Пристрій за п. 15, що додатково містить засіб для визначення того, чи використовує термінал, що запитує, швидкість передачі даних, метод передачі OFDM-MІMO, перед передачею індикатора. 18. Пристрій за п. 11, в якому засіб для визначення того, чи є перше значення більшим, ніж перше порогове значення, включає в себе засіб для визначення того, чи є значення запасу по потужності (PHR) більшим, ніж порогове значення. 19. Пристрій за п. 18, що додатково містить: засіб для розподілу потужності серед передавальних антен, якщо визначено, що значення PHR більше порогового значення; і засіб для обчислення швидкості передачі даних кожного потоку перед передачею індикатора. 20. Пристрій за п. 18, що додатково містить засіб для прийому значення PHR від термінала. 21. Машиночитаний носій, що містить збережені на ньому інструкції, що виконуються комп'ютером, для виконання наступних інструкцій: прийом першого набору інформації даних, причому перший набір інформації включає в себе перше значення; визначення того, чи є перше значення більшим, ніж порогове значення; і передача індикатора для перемикання на використання першого методу передачі з другого методу передачі, якщо визначено, що перше значення більше порогового значення, причому перший метод передачі містить метод передачі за допомогою системи з множиною входів та множиною виходів системи мультиплексування ортогональним частотним розділенням OFDM-MІMO, і другий метод передачі містить метод передачі за допомогою системи з одним входом і множиною виходів сис 95961 4 теми з локалізованим частотним мультиплексуванням (LFDM-SІMO). 22. Машиночитаний носій за п. 21, в якому інструкції додатково містять передачу індикатора для перемикання на використання другого методу передачі, якщо визначено, що перше значення менше першого порогового значення. 23. Спосіб перемикання методів передачі в мережі безпровідного зв'язку, який включає етапи, на яких: контролюють рівень опорного сигналу; обчислюють значення доступного запасу по потужності (PHR) з використанням рівня опорного сигналу; передають значення PHR; приймають індикатор для перемикання на використання методу передачі OFDM-MІMO; і перемикають на метод передачі OFDM-MІMO з методу передачі LFDM-SІMO, якщо визначено, що значення PHR більше порогового значення. 24. Спосіб за п. 23, який додатково включає етапи, на яких перемикають на OFDM-MІMO з LFDMSІMO за допомогою пропускання операції дискретного перетворення Фур'є (DFT) під час обробки потоку передавачем; і перемикають на LFDMSІMO з OFDM-MІMO з використанням операції DFT під час обробки потоку передавачем. 25. Пристрій перемикання методів передачі в мережі безпровідного зв'язку, що містить: засіб для контролю рівня опорного сигналу; засіб для обчислення значення доступного запасу по потужності (PHR) з використанням рівня опорного сигналу; засіб для передачі значення PHR; засіб для прийому індикатора для перемикання на використання методу передачі OFDM-MІMO; і засіб для перемикання на метод передачі OFDMMІMO з методу передачі LFDM-SІMO, якщо визначено, що значення PHR більше порогового значення. 26. Пристрій за п. 25, який додатково містить: засіб для перемикання на OFDM-MІMO з LFDMSІMO за допомогою пропускання операції дискретного перетворення Фур'є (DFT) під час обробки потоку передавачем; і засіб для перемикання на LFDM-SІMO з OFDMMІMO з використанням операції DFT під час обробки потоку передавачем. 27. Машиночитаний носій, що містить збереженні на ньому виконувані комп'ютером інструкцій для виконання наступних інструкцій: контроль рівня опорного сигналу; обчислення значення доступного запасу по потужності (PHR) з використанням рівня опорного сигналу; передача значення PHR; прийом індикатора для перемикання на використання методу передачі OFDM-MІMO; і перемикання на метод передачі OFDM-MІMO з методу передачі LFDM-SІMO, якщо визначено, що значення PHR більше порогового значення. 28. Машиночитаний носій за п. 27, в якому інструкції додатково містять: перемикання на OFDM-MІMO з LFDM-SІMO за допомогою пропускання операції дискретного пе 5 95961 6 ретворення Фур'є (DFT) під час обробки потоку передавачем; і перемикання на LFDM-SІMO з OFDM-MІMO з використанням операції DFT під час обробки потоку передавачем. 29. Спосіб перемикання методів передачі в мережі безпровідного зв'язку, який включає етапи, на яких: передають запит на значення швидкості передачі даних; приймають індикатор для перемикання на використання методу передачі OFDM-MІMO; і перемикають на метод передачі OFDM-MІMO з методу передачі LFDM-SІMO, якщо визначено, що значення швидкості передачі даних більше порогового значення. 30. Пристрій перемикання методів передачі в мережі безпровідного зв'язку, що містить: засіб для передачі запиту на значення швидкості передачі даних; засіб для прийому індикатора для перемикання на використання методу передачі OFDM-MІMO; і засіб для перемикання на метод передачі OFDMMІMO з методу передачі LFDM-SІMO, якщо визначено, що значення швидкості передачі даних більше порогового значення. 31. Машиночитаний носій, що містить збережені на ньому виконувані комп'ютером інструкції для виконання наступних інструкцій: передача запиту на значення швидкості передачі даних; прийом індикатора для перемикання на використання методу передачі OFDM-MІMO; і перемикання на метод передачі OFDM-MІMO з методу передачі LFDM-SІMO, якщо визначено, що значення швидкості передачі даних більше порогового значення. 32. Спосіб перемикання методів передачі, який включає етапи, на яких: обчислюють значення відношення сигнал-шум (SNR); передають значення відношення SNR; приймають індикатор для перемикання на метод передачі OFDM-MІMO; і перемикають на метод передачі OFDM-MІMO з методу передачі LFDM-SІMO, якщо визначено, що значення SNR більше порогового значення. 33. Пристрій перемикання методів передачі в мережі безпровідного зв'язку, що містить: засіб для обчислення значення відношення сигнал-шум (SNR); засіб для передачі значення SNR; засіб для прийому індикатора для перемикання на використання методу передачі OFDM-MІMO; і засіб для перемикання на використання методу передачі OFDM-MІMO з методу передачі LFDMSІMO, якщо визначено, що значення SNR більше порогового значення. 34. Машиночитаний носій, що містить збережені на ньому інструкції, виконувані комп'ютером, для виконання наступних інструкцій: обчислення значення сигнал-шум (SNR); передача значення SNR; прийом індикатора для перемикання на використання методу передачі OFDM-MІMO; і перемикання на метод передачі OFDM-MІMO з методу передачі LFDM-SІMO, якщо визначено, що значення SNR більше порогового значення. 35. Інтегральна схема, яка містить: щонайменше один процесор, виконаний з можливістю: прийому першого набору інформації даних, причому перший набір інформації включає в себе перше значення; визначення, чи є перше значення більшим, ніж порогове значення; і передачі індикатора для перемикання на використання першого методу передачі з другого методу передачі, якщо визначено, що перше значення більше порогового значення, причому перший метод передачі містить метод передачі за допомогою системи з множиною входів та множиною виходів системи мультиплексування ортогональним частотним розділенням OFDM-MІMO, і другий метод передачі містить метод передачі за допомогою системи з одним входом і множиною виходів системи з локалізованим частотним мультиплексуванням (LFDM-SІMO). Дана заявка вимагає пріоритет попередньої заявки на патент США №60/818.223, названої «METHOD AND APPARATUS FOR SELECTION MECHANISM BETWEEN OFDM-MIMO AND LFDMSIMO», поданої 29 червня 2006 року. Вищезазначена заявка повністю включена в цей документ за допомогою посилання. Галузь техніки, до якої належить винахід Наступний опис належить, загалом, до безпровідного зв'язку, і, більш конкретно, до забезпечення механізму для перемикання між методами OFDM-MIMO і LFDM-SIMO. Попередній рівень техніки Системи безпровідного зв'язку широко використовуються для забезпечення різних типів комунікаційного контенту, наприклад, мови, даних і так далі. Типові системи безпровідного зв'язку можуть бути системами множинного доступу, виконаними з можливістю підтримки зв'язку з множиною користувачів за допомогою спільного використання доступних системних ресурсів (наприклад, ширини смуги, потужності передавача...). Приклади таких систем множинного доступу можуть включати в себе системи множинного доступу з кодовим розділенням (CDMA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням (FDMA), системи мультиплексування ортогональним частотним розділенням (OFDM), системи з локалізованим частотним мультиплексуванням (LFDM), системи множинного доступу з ортогональним частотним розділенням (OFDMA) і т. п. Загалом, системи безпровідного зв'язку множинного доступу можуть одночасно підтримувати зв'язок з множиною мобільних пристроїв. Кожний мобільний пристрій може взаємодіяти з однією або 7 декількома базовими станціями за допомогою передач по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) належить до лінії зв'язку від базових станцій до мобільних пристроїв, а зворотна лінія зв'язку (або висхідна лінія зв'язку) належить до лінії зв'язку від мобільних пристроїв до базових станцій. Крім того, лінія зв'язку між мобільними пристроями і базовими станціями може бути встановлена за допомогою системи з одним входом і одним виходом (SISO), системи з множиною входів і одним виходом (MISO), системи з множиною входів і множиною виходів (МІМО), системи з одним входом і множиною виходів (SIMO) і т. п. Звичайно для передачі даних системи MIMO використовують множину (NT) передавальних антен і множину (NR) приймальних антен. Канал МІМО, сформований за допомогою NT передавальних і NR приймальних антен, може бути розділений на NS незалежних каналів, які можуть згадуватися як просторові канали, де NS{NT, NR}. Кожний з NS незалежних каналів відповідає вимірюванню. Крім того, при використанні додаткових вимірювань, створених за допомогою множини передавальних і приймальних антен, системи МІМО можуть забезпечити підвищену продуктивність (наприклад, підвищену спектральну ефективність, більш високу пропускну здатність і/або більш високу надійність). Системи МІМО можуть підтримувати різні методи дуплексної передачі для розділення прямих і зворотних ліній зв'язку в спільному фізичному середовищі. Наприклад, системи дуплексного зв'язку з частотним розділенням (FDD) можуть використовувати різні частотні області для передач прямої і зворотної ліній зв'язку. Крім того, в системах дуплексного зв'язку з часовим розділенням (TDD), передачі прямої і зворотної ліній зв'язку можуть використовувати спільну частотну область. Звичайно системи SIMO використовують одну передавальну антену і множину приймальних антен. Системи SIMO можуть бути використані для формування діаграми спрямованості, за допомогою комбінування сигналів від антен для орієнтації в певному напрямку. Крім того, завдяки використанню системи SIMO може бути досягнутий комбінований рознесений прийом, при якому сигнали від антен комбінуються для оптимальної адаптації до локальних канальних умов. Широко відомим методом є «Комбінування максимального відношення» (MRC), при якому сигнали від антен зважуються, вирівнюються по фазі і підсумовуються таким чином, щоб максимізувати відношення сигнал-шум (SNR). Система OFDM має більш високе відношення пікової і середньої потужностей (PAR) в порівнянні з однією несучою. Це належить до всіх діапазонів відношення SNR, однак загальна ефективність лінії зв'язку серед технологій OFDM і LFDM залежить від робочого відношення SNR, а також від функціональних можливостей МІМО користувачів. Відношення PAR впливає домінуючим чином на користувачів з обмеженою потужністю (наприклад, на користувачів з низьким робочим відношенням SNR на межах стільника). Для користувачів з обмеженою потужністю швидкість передачі даних 95961 8 обмежується запасом по потужності підсилювача потужності (PA). Для роботи в лінійній області підсилювач потужності (PA) повинен значно знизити потужність у випадках використання OFDM через збільшене відношення PAR. Ефективність лінії зв'язку OFDM мала, в порівнянні з OFDM, для випадку низького відношення SNR. Загалом, втрати в лінії зв'язку через зниження PAR ефективності лінії зв'язку, досягнуту за допомогою OFDM, тому більш вигідно використовувати LFDM. Фактично будь-яка інша система з низьким відношенням PAR, наприклад, система мультиплексування з перемежовуванням в частотній області (IFDM), буде мати той же компроміс, як у випадку LFDM в порівнянні з OFDM. З іншого боку, для користувачів з високим відношенням SNR перевага по ефективності OFDM, в порівнянні з LFDM, є істотною. Це особливо стосується користувачів системи МІМО, що знаходяться близько до базової станції. Далі представлена спрощена суть одного або декількох варіантів здійснення, призначена для забезпечення загального представлення цих варіантів здійснення. Ця суть не є докладним оглядом всіх розглянутих варіантів здійснення, а також вона не призначена ні для ідентифікації ключових або критичних елементів всіх варіантів здійснення, ні для визначення обсягу будь-яких або всіх варіантів здійснення. її мета полягає в представленні деяких понять одного або декількох варіантів здійснення в спрощеній формі, як вступ до більш докладного опису, який представлений нижче. Відповідно до одного аспекту, спосіб для мережі безпровідного зв'язку включає в себе прийом першого набору інформації даних, причому перший набір інформації включає в себе перше значення, визначення, чи є перше значення більшим, ніж порогове значення, і якщо передачу вказівки перемкнути на використання першого методу передачі, визначено, що перше значення більше порогового значення. Відповідно до одного аспекту, спосіб для мережі безпровідного багатоадресного або широкомовного зв'язку включає в себе контроль рівня опорного сигналу, обчислення значення доступного запасу по потужності (PHR) з використанням рівня опорного сигналу, передачу значення PHR, прийом вказівки перемкнутися на використання методу передачі OFDM-MIMO, перемикання на метод передачі OFDM-MIMO, якщо визначено, що значення PHR більше порогового значення. Відповідно до одного аспекту, спосіб для мережі безпровідного зв'язку включає в себе передачу запиту значення швидкості передачі даних, прийом вказівки перемкнутися на використання методу передачі OFDM-MIMO, і перемикання на метод передачі OFDM-MIMO. Відповідно до одного аспекту, спосіб для мережі безпровідного зв'язку включає в себе обчислення значення відношення сигнал-шум (SNR)5 передачу значення відношення SNR, прийом вказівки перемкнутися на використання методу передачі OFDM-MIMO, і перемикання на метод передачі OFDM-MIMO. Для досягнення вищезазначених і пов'язаних цілей, один або декілька варіантів здійснення 9 включають в себе ознаки, повністю описані нижче і, зокрема вказані у формулі винаходу. Наступний опис і прикладені креслення детально роз'яснюють певні ілюстративні аспекти одного або декількох варіантів здійснення. Однак, ці аспекти показові лише для декількох з різних способів, якими можуть бути використані принципи різних варіантів здійснення, і передбачається, що описані варіанти здійснення включають в себе всі такі аспекти і їх еквіваленти. Фіг. 1 зображує систему безпровідного зв'язку, згідно з різними аспектами, запропонованими в даному документі. Фіг. 2 зображує ілюстративний пристрій зв'язку для використання в середовищі безпровідного зв'язку. Фіг. 3 зображує ілюстративну методологію для забезпечення механізму перемикання на основі запитаної швидкості передачі даних. Фіг. 4 зображує ілюстративну методологію для забезпечення механізму перемикання на основі відношення сигнал-шум. Фіг. 5 зображує ілюстративну методологію для забезпечення механізму перемикання на основі інформації про запас по потужності. Фіг. 6 зображує ілюстративну методологію для забезпечення механізму перемикання за допомогою терміналу на основі обчислень запасу по потужності. Фіг. 7 зображує ілюстративну методологію для забезпечення механізму перемикання за допомогою терміналу на основі запитаної швидкості передачі даних. Фіг. 8 зображує ілюстративну методологію для забезпечення механізму перемикання за допомогою терміналу на основі відношення сигнал-шум. Фіг. 9 і 10 ілюструють відповідне порівняння між MIMO-OFDM і MIMO-LFDM з ідеальною оцінкою каналу і реалістичною оцінкою каналу. Фіг. 11 зображує ілюстративний термінал доступу, який може забезпечити зворотний зв'язок з мережами зв'язку. Фіг. 12 зображує ілюстративну базову станцію, яка може бути використана спільно з розкритим в даному документі середовищем мережі безпровідного зв'язку. Фіг. 13 зображує блок-схему варіанту здійснення системи передавача і системи приймача в безпровідному множинному доступі з множиною входів і множиною виходів. Фіг. 14 зображує ілюстративну систему, яка забезпечує механізм перемикання методу передачі відповідно до одного або декількох аспектів. Фіг. 15 зображує ілюстративну систему, яка забезпечує механізм перемикання методу передачі відповідно до додаткового аспекту. Фіг. 16 зображує ілюстративну систему, яка забезпечує механізм перемикання методу передачі відповідно до додаткового аспекту. Фіг. 17 зображує ілюстративну систему, яка забезпечує механізм перемикання методу передачі відповідно до додаткового аспекту. Далі різні аспекти описуються з посиланням на креслення, причому однакові посилальні номери використовуються для посилання на аналогічні 95961 10 елементи по всьому документу. У наступному описі, в роз'яснювальних цілях, представлена множина певних елементів для забезпечення глибокого розуміння одного або декількох аспектів. Однак, може бути очевидно, що такі аспекти можуть бути здійснені на практиці без цих певних елементів. В інших випадках широко відомі структури і пристрої зображуються у вигляді блок-схеми для спрощення опису одного або декількох аспектів. Між іншим, різні аспекти розкриття описані нижче. Передбачається, що ідея даного винаходу може бути втілена в широкій різноманітності форм, і що будь-яка певна структура і/або функція, розкрита в даному документі, є тільки ілюстративною. На основі розкритих рішень, фахівцям в даній галузі техніки повинно бути зрозумілим, що розкритий в даному документі аспект може бути здійснений незалежно від будь-яких інших аспектів, а також що два і більше цих аспектів можуть бути об'єднані різними способами. Наприклад, пристрій і/або спосіб може бути здійснений на практиці з використанням будь-якої кількості представлених в даному документі аспектів. Крім того, пристрій і/або спосіб може бути здійснений на практиці з використанням іншої структури і/або функціональних можливостей в доповнення або замість одного або декількох представлених в даному документі аспектів. Як приклад багато які з описаних в даному документі способів, блоки, системи і пристрої описуються в контексті середовища безпровідного зв'язку, що має однорангову довільну структуру (ad-hoc) або розгорненого без планування/з неповним плануванням, яке забезпечує синхронну передачу і повторну передачу даних SFN. Фахівцям в даній галузі техніки повинно бути зрозумілим, що подібні технології можуть належати до інших комунікаційних середовищ. Використовувані в даній заявці терміни «компонент», «система» і т. п., призначені для посилання на пов'язаний з комп'ютером об'єкт, на будь-які апаратні засоби, програмні засоби, виконувані програмні засоби, програмно-апаратні засоби, мікропрограмні засоби, мікрокоди і/або будьяку їх комбінацію. Наприклад, компонент може бути, до того ж, процесом виконуваним на процесорі, процесором, об'єктом, здійснимою програмою, потоком виконання, програмою і/або комп'ютером. Один або декілька компонентів можуть постійно знаходитися в межах процесу і/або потоку виконання, крім того компонент може бути обмежений одним комп'ютером і/або розподілений між двома і більше комп'ютерами. Крім того, ці компоненти можуть виконуватися з різних машиночитаних носіїв, які зберігають різні структури даних. Компоненти можуть взаємодіяти за допомогою локальних і/або віддалених процесів, як, наприклад, згідно з сигналом, що включає в себе один або декілька пакетів даних (наприклад, дані з одного компоненту, взаємодіючого з іншим компонентом в локальній системі, розподіленій системі і/або по мережі, такій як мережа Інтернет, з іншими системами за допомогою сигналу). Між іншим, компоненти описаних в даному документі систем можуть бути переупорядковані і/або доповнені 11 додатковими компонентами для спрощення досягнення різних аспектів, цілей, переваг і т. д., описаних з посиланням на них і не обмежені точними конфігураціями, представленими на конкретному кресленні, як повинне бути зрозуміло фахівцям в даній галузі техніки. Крім того, різні аспекти описані в даному документі застосовно до абонентської станції. Абонентська станція також може називатися системою, абонентським модулем, мобільною станцією, мобільним телефоном, віддаленою станцією, віддаленим терміналом, терміналом доступу, користувацьким терміналом, користувацьким агентом, користувацьким пристроєм або користувацьким обладнанням. Абонентська станція може бути стільниковим телефоном, безпровідним телефоном, телефоном, працюючим за протоколом ініціювання сеансу (SIP), станцією локального безпровідного шлейфу (WLL), персональним цифровим пристроєм (PDA), портативним пристроєм з можливістю безпровідного з'єднання або іншим пристроєм обробки, з'єднаним з безпровідним модемом або подібним механізмом, що спрощує безпровідний зв'язок з пристроєм обробки. Крім того, різні аспекти або ознаки, описані в даному документі, можуть бути реалізовані як спосіб, пристрій або вироби виробництва з використанням стандартних методів програмування і/або проектування. Використовуваний в даному документі термін «виріб виробництва» призначений для охоплення комп'ютерної програми, доступної з будь-якого машиночитаного пристрою, несучої або носія (середовища). Наприклад, машиночитаний носій може включати в себе, в числі іншого, магнітні запам'ятовуючі пристрої (наприклад, жорсткий магнітний диск, гнучкий магнітний диск, магнітні карти...), оптичні диски (наприклад, компакт-диск (CD), цифровий універсальний диск (DVD)...), смарт-карти і пристрої флеш-пам'яті (наприклад, карта, stick, key drive і т. д.). Крім того, різні носії для збереження, описані в даному документі, можуть являти собою один або декілька пристроїв і/або інші машиночитані носії для збереження інформації. Термін «машиночитаний носій» може включати в себе, в числі іншого, безпровідні канали і різні інші середовища, що мають можливість збереження, вмісту і/або транспортування команд(и) і/або даних. Крім того, слово «ілюстративний» використовується в даному документі для позначення «як такий, що служить як приклад, екземпляр або ілюстрація». Будь-який аспект або креслення, описаний в даному документі як «ілюстративний», не' повинен обов'язково розглядатися як переважне або вигідне відносно інших аспектів або креслень. Швидше використання слова «ілюстративний» призначене для представлення концепцій конкретним способом. Використовуваний в даній заявці термін «або» швидше призначений для позначення, що включає «або», а не який виключає «або». Таким чином, якщо не було визначено інакше або ясно з контексту, то «X використовує А або В» призначене для позначення будь-якої з природних включаючих перестановок. Таким чином, якщо X використовує А, X використовує В або X викорис 95961 12 товує як А, так і В, то «X використовує А або В» задовольняється у будь-якому з вищезазначених випадків. Крім того, використання в даній заявці і прикладеній формулі винаходу іменників в однині, в загальному випадку, потрібно розглядати як такі, що означають «один або більше», якщо не визначено інакше або ясно з контексту, що потрібна форма однини. Використовуваний в даному документі термін «робити висновки» або «висновок» належить в загальному випадку до процесу міркування або виведення станів системи, середовища і/або користувача з множини спостережень, зафіксованих через події і/або дані. Висновок може використовуватися, наприклад, для виявлення конкретного інформаційного вмісту або дії або може формувати розподіл імовірності за станами. Висновок може бути імовірнісним - тобто, обчисленням розподілу імовірності за цікавлячими станами на основі розгляду даних і подій. Висновок також може посилатися на методи, використовувані для складання високорівневих подій з множини подій і/або даних. Такий висновок дає в результаті побудову нових подій або дій з набору подій, що спостерігаються і/або збережених даних про події, незалежно від того, корельовані чи ні події в близькості за часом, і чи виходять події і дані з одного або декількох джерел подій і даних. Описані в даному документі методи можуть бути використані для різних мереж безпровідного зв'язку, таких як мережі множинного доступу з кодовим розділенням (CDMA), мережі множинного доступу з часовим розділенням (TDMA), мережі множинного доступу з частотним розділенням (FDMA), мережі множинного доступу з ортогональним частотним розділенням (OFDMA), мережі множинного доступу з частотним розділенням з однією несучою (SC-FDMA) і т. д. Терміни «мережі» і «системи» часто використовуються взаємозамінно. Мережа CDMA може реалізувати метод безпровідного зв'язку, такий як універсальний наземний радіодоступ (UTRA), CDMA2000 і т. д. UTPvA включає в себе широкоштабовий CDMA (W-CDMA) і (LCR) (низька швидкість елементарних посилок). CDMA2000 охоплює стандарти IS-2000, IS-95 і IS-856. Мережа TDMA може реалізувати технологію радіозв'язку, таку як глобальна система мобільного зв'язку (GSM). Мережа OFDMA може реалізувати технологію радіозв'язку, таку як Evolved-UTRA (E-UTRA), IEEE 802.11, IEEE 802.16, IEEE 802.20, Flash-OFDM® і т. д. UTRA, E-UTRA і GSM є частиною Універсальної мобільної телекомунікаційної системи (UMTS). LTE (довгострокова еволюція) є вдосконаленою версією UMTS, яка використовує E-UTRA. UTRA, E-UTRA, GSM, UMTS і LTE описані в документах організації, яка називається «Проект Партнерства третього покоління» (ЗGPP). CDMA2000 описаний в документах організації, яка називається «Проект Партнерства третього покоління - 2» (3GPP2). Ці різні технології і стандарти радіозв'язку відомі в рівні техніки. Для ясності, деякі аспекти цих методів описані нижче для LTE, і в більшій частині нижченаведеного опису використовується термінологія LTE. Таким методом є множинний доступ з частот 13 ним розділенням з однією несучою (SC-FDMA), який використовує модуляцію однієї несучої, а також корекцію частотної області. SC-FDMA має аналогічну продуктивність і, по суті, аналогічний рівень складності, що і система OFDMA. Сигнал SC-FDMA має низьке відношення пікової і середньої потужностей (PAPR) завдяки власній структурі з однією несучою. Метод SC-FDMA привернув до себе велику увагу, особливо для передач висхідної лінії зв'язку, де низьке відношення PAPR приносить значну користь мобільному терміналу відносно ефективності потужності передавача. На даний момент це є діючим припущенням для схеми множинного доступу висхідної лінії зв'язку в LTE або Evolved-UTRA. Фіг. 1 зображує систему 100 безпровідного зв'язку з множиною базових станцій 110 і множиною терміналів 120, яка, наприклад, може бути використана в зв'язку з одним або декількома аспектами. Базова станція, загалом, є фіксованою станцією, яка взаємодіє з терміналами, а також може називатися точкою доступу, вузлом В або будь-яким іншим терміном. Кожна базова станція 110 забезпечує покриття зв'язку для конкретної географічної області, ілюстрованої у вигляді показаних географічних областей 102а, 102b і 102с. Термін «стільник» може належати до базової станції і/або її зони обслуговування, в залежності від контексту, в якому використаний термін. Для підвищення продуктивності системи, зона обслуговування базової станції може бути розділена на множину менших зон (наприклад, на три менших зони, згідно зі стільником 102а, зображеним на Фіг. 1) 104а, 104b і 104с. Кожна менша зона може обслуговуватися відповідною базовою приймальнопередавальною підсистемою (BTS). Термін «сектор» може належати до підсистеми BTS і/або до його зони обслуговування, в залежності від контексту, в якому використаний термін. Стосовно стільника, розділеного на сектори, підсистеми BTS для всіх секторів того стільника звичайно поєднуються в межах базової станції для такого стільника. Описані в даному документі технології передачі можуть бути використані як для системи зі стільниками, розділеними на сектори, так і для системи зі стільниками, не розділеними на сектори. Для простоти, в наступному описі термін «базова станція» використовується, загалом, як для фіксованої станції, яка обслуговує сектор, так і для фіксованої станції, яка обслуговує стільник. Звичайно термінали 120 розосереджуються по всій системі, крім того, кожний термінал може бути фіксованим або мобільним. Термінал також може називатися мобільною станцією, абонентським обладнанням, користувацьким пристроєм або визначатися за допомогою деякого іншого терміну. Термінал може бути безпровідним пристроєм, стільниковим телефоном, персональним цифровим пристроєм (PDA), картою безпровідного модему і так далі. Кожний термінал 120 може взаємодіяти з однією або множиною базових станцій по низхідній лінії зв'язку і по висхідній лінії зв'язку в будь-який певний момент, або ж не взаємодіяти з базовими станціями зовсім. Низхідна лінія зв'язку (або пряма лінія зв'язку) належить до лінії зв'язку від базових 95961 14 станцій до терміналів, а висхідна лінія зв'язку (або зворотна лінія зв'язку) належить до лінії зв'язку від терміналів до базових станцій. При централізованій архітектурі контролер 130 системи зв'язується з базовими станціями 110 і забезпечує координацію і керування для базових станцій 110. При розподіленій архітектурі базові станції 110 можуть взаємодіяти одна з одною в міру необхідності. Передача даних по прямій лінії зв'язку виконується від однієї точки доступу до одного терміналу доступу на максимальній (або наближеній до максимальної) швидкості передачі даних, яка може підтримуватися прямою лінією зв'язку і/або системою зв'язку. Додаткові канали прямої лінії зв'язку (наприклад, канал керування) можуть бути передані від множини точок доступу до одного терміналу доступу. Передача даних по зворотній лінії зв'язку може бути виконана від одного терміналу доступу до однієї або декількох точок доступу. Фіг. 2 зображує самоорганізовуване (ad-hoc) або неплановане/з неповним плануванням середовище 200 безпровідного зв'язку, згідно з різними аспектами. Система 200 може містити одну або декілька базових станцій 202 в одному або декількох секторах, які приймають, передають, повторюють і т. д., сигнали безпровідного зв'язку один одному і/або одному або декільком мобільним пристроям 204. Як проілюстровано, кожна базова станція 202 може забезпечити покриття зв'язку для конкретної географічної області, проілюстрованої у вигляді чотирьох географічних областей 206а, 206b, 206с і 206d. Кожна базова станція 202 може включати в себе тракт передавача і тракт приймача, кожний з яких може в свою чергу включати в себе множину компонентів, асоційованих з прийомом і передачею сигналів (наприклад, процесори, модулятори, мультиплексори, демодулятори, демультиплексори, антени і т. д.), як повинно бути зрозумілим фахівцям в даній галузі техніки. Мобільні пристрої 204 можуть бути, наприклад, стільниковими телефонами, смартфонами, ноутбуками, портативними пристроями зв'язку, портативними обчислювальними пристроями, супутниковими засобами безпровідного зв'язку, глобальними системами визначення місцеположення, персональними цифровими пристроями (PDA) і/або будь-яким іншим прийнятним пристроєм для взаємодії по безпровідній мережі 200. Система 200 може бути використана спільно з описаними в даному документі різними аспектами для перемикання між методами передачі МІМО і SIMO. Головною відмінністю між методами OFDMMIMO і LFDM-SIMO в передавачі є операція дискретного перетворення Фур'є (DFT) і кількість потоків, що передаються. При операції OFDM-MIMO незалежні потоки генеруються для кожної антени, а дані кожної антени можуть пропустити операцію DFT. При LFDM-SIMO генерується тільки один потік, а операція DFT виконується перед операційним блоком зворотного швидкого перетворення Фур'є. При LFDM-SIMO приймач використовує коректор частотної області можливо з пристроєм об'єднання з комбінуванням максимальних величин 15 (MRC) або мінімальною середньоквадратичною помилкою (MMSE) по різних антенах приймача. При OFDM-MIMO, просторовий приймач MMSE може бути використаний для обробки МІМО від різних антен. Приймач з послідовним придушенням перешкод (SIC) також є можливим варіантом для декодування потоків МІМО. Теоретичний аналіз і моделювання лінії зв'язку показали істотну вигоду методу OFDM перед методом локалізованого FDM (LFDM) для користувачів з високим відношенням SNR. Для користувачів з високим SNR, використання SIMO-LFDM замість MIMO-OFDM приведе до скорочення пікової швидкості для частотно-вибіркових каналів. Крім того, щодо перспективи реалізації, складність OFDMMIMO набагато менша складності LFDM-MIMO. З іншого боку, для користувачів з низьким SNR, LFDM є переважним режимом роботи, внаслідок переваги відносно пікової і середньої потужностей (PAR), перед OFDM. Фактично, виграш PAR становить 2,3-2,6 дБ з QPSK і 1,5-1,9 дБ з 16 QAM з використанням LFDM проти OFDM. Для користувачів з обмеженою потужністю на межах стільника, використання передачі OFDM приведе до втрати покриття. Планувальник може виконати перемикання між SIMO-LFDM і MIMO-OFDM на основі спектральної щільності потужності, швидкості передачі даних, відношення SNR, різниці PAR між OFDM і LFDM, а також на основі множини таблиць модуляції і кодування. Оцінка каналу МІМО може бути отримана або із широкосмугового пілот-сигналу, або зі спеціально встановленого каналу запиту. За допомогою перемикання між SIMO-OFDM і MIMO-LFDM можна значно підвищити як загальну пропускну здатність системи, так і пікову швидкість передачі даних разового використання. В іншому аспекті планувальник може виконати перемикання між різними комбінаціями SIMO, SISO і МІМО і OFDM, LFDM і IFDM (наприклад, перемикання між 1) SIMO-LFDM і SIMO-OFDM, SIMO-IFDM,MIMO-OFDM, MIMO-LFDM, MIMOIFDM, SISO-OFDM, SISO-IFDM або SISO-LFDM; 2) з MIMO-OFDM на MIMO-IFDM, MIMO-LFDM, SIMOLFDM, SIMO-IFDM, SIMO-OFDM, SISO-LFDM, SISO-OFDM, або SISO-IFDM; 3) з SISO-OFDM на SISO-LFDM, SISO-IFDM, MIMO-OFDM, MIMOLFDM, MIMO-IFDM, SIMO-OFDM, SIMO-LFDM або SIMO-IFDM, і т. д.). На Фіг. 3-8 зображені методологи, що стосуються механізму для перемикання між OFDMMIMO і LFDM-SIMO. Незважаючи на те, що для простоти пояснення методології зображуються і описуються у вигляді послідовності дій, повинно бути зрозумілим і прийнято до уваги, що методології не обмежуються цим порядком дій, оскільки деякі дії, відповідно до заявленої суті, можуть бути виконані одночасно з іншими діями і/або в порядку, відмінному від зображеного і описаного в даному документі. Наприклад, фахівцям в даній галузі техніки повинно бути зрозумілим і прийнято до уваги те, що методологія могла бути альтернативно представлена у вигляді послідовності взаємопов'язаних станів або подій, наприклад в діаграмі станів. Крім того, не всі ілюстровані дії можуть бу 95961 16 ти необхідні для реалізації методології, згідно із заявленою суттю. На Фіг. 3 зображена методологія 300, яка спрощує механізм перемикання на основі необхідної швидкості передачі даних в системі безпровідного зв'язку. Спосіб 300 може спростити передачу запиту від базової станції (наприклад, від базової станції розширеного вузла (eNode В), точки доступу (АР) або подібного механізму) до одного або декількох терміналів (наприклад, абонентського обладнання, UE, AT або подібного механізму) мережі безпровідного зв'язку. Процедура виконання способу починається на етапі 302, на якому точка доступу (АР) приймає від терміналу запит на швидкість передачі даних. В одному аспекті, після прийому запиту на швидкість передачі даних від користувацького обладнання (UE), процедура виконання способу переходить на етап 304, на якому виконується визначення того, чи є необхідна швидкість передачі даних більшою, ніж порогове значення SIMO. Порогове значення SIMO для швидкості передачі даних може бути попередньо визначене, а також може бути змінене на основі оператора інфраструктури. В одному аспекті, порогове значення SIMO визначається після запуску моделювання для отримання оптимального значення швидкості передачі даних для перемикання користувача з режиму LFDM-MIMO в режим OFDM-MIMO. Порогове значення SIMO відоме як UE, так і АР. В одному аспекті, порогове значення SIMO може бути надане кожному екземпляру UE при реєстрації UE в АР. Порогове значення SIMO може відрізнятися серед різних точок доступу АР. Якщо необхідна швидкість передачі даних більша порогового значення SIMO, то спосіб переходить на етап 306, в іншому випадку спосіб переходить на кінцевий етап і завершується. На етапі 306, якщо UE використовує режим передачі OFDM-MIMO, то спосіб переходить на кінцевий етап і завершується. В іншому випадку спосіб переходить на етап 308 для передачі терміналу індикатора для виконання перемикання в режим використання технології передачі OFDM-MIMO. Індикатор може бути переданий з використанням існуючої лінії зв'язку між UE і AP або за допомогою встановлення спеціальної лінії зв'язку для передачі індикатора. Повідомлення, що включає в себе серію бітів, передається на термінал, причому частина цього повідомлення включає в себе один або декілька бітів у вигляді індикатора для виконання перемикання. На Фіг. 4 зображена ілюстративна методологія 400, яка спрощує механізм перемикання. Згідно з іншим аспектом, запит на перемикання основується на відношенні SNR, що вимірюється UE, які обслуговуються точкою доступу AP в системі безпровідного зв'язку. Спосіб починається на етапі 402, на якому AP приймає результати вимірювання відношення SNR терміналу. У системі безпровідного зв'язку, згідно з одним аспектом, AP періодично запитує відношення SNR від терміналів. Після прийому результатів вимірювання відношення SNR спосіб переходить на етап 404. На етапі 404, AP визначає, чи є прийняте відношення SNR терміналу більшим, ніж порогове значення 17 відношення SNR. Порогове значення відношення SNR відоме як UE, так і АР. Порогове значення відношення SNR може бути попередньо визначене, а також може бути змінене на основі оператора інфраструктури. В одному аспекті, порогове значення відношення SNR визначається після запуску моделювання. В одному аспекті, порогове значення відношення SNR являє собою максимальне значення допустимих результатів вимірювання відношення SNR перед скороченням ефективності системи. В іншому аспекті, порогове значення може бути динамічно змінене системою. В іншому аспекті, порогове значення відношення SNR може відрізнятися серед різних АР. Порогове значення може бути надане кожному UE при реєстрації UE в (АР). На етапі 404, у випадках, якщо визначено, що результати вимірювання відношення SNR терміналу більші порогового значення відношення SNR, спосіб переходить на етап 406, на якому AP передає до UE, що інформує про високе відношення SNR, індикатор для виконання перемикання в режим використання методу передачі OFDMMIMO. AP може передати індикатор у вигляді широкомовного повідомлення для охоплення всіх UE з високим відношенням SNR для виконання перемикання або використовуючи існуючу лінію зв'язку з UE, що інформує про високе відношення SNR. Повідомлення, що включає в себе серію бітів, передається на термінал, причому частина цього повідомлення включає в себе один або декілька бітів у вигляді індикатора для виконання перемикання. На етапі 404, у випадках, якщо визначено, що результати вимірювання відношення SNR терміналу менші порогового значення відношення SNR, спосіб переходить на етап 408, на якому AP передає індикатор до UE5 що інформує про низьке відношення SNR для виконання перемикання в режим використання методу передачі LFDM-SIMO. AP може передати індикатор у вигляді широкомовного повідомлення для охоплення всіх UE з низьким відношенням SNR для виконання перемикання або використовуючи існуючу лінію зв'язку з UE, що інформує про високе відношення SNR. Завдяки перемиканню між методами передачі LFDM-SIMO і OFDM-MIMO система здатна функціонувати з оптимальною ефективністю. На Фіг. 5 зображена ілюстративна методологія 500, яка спрощує механізм перемикання. Згідно з іншим аспектом, запит на перемикання основується на даних про запас по потужності PHR, що приймаються від UE, які обслуговуються за допомогою AP в системі безпровідного зв'язку. Спосіб починається на етапі 502, на якому AP приймає дані про запас по потужності від UE. Після прийому даних про запас по потужності спосіб переходить на етап 504. На етапі 504 AP визначає, чи перевищують дані PHR, прийняті від UE, порогове значення PHR. Порогове значення PHR відоме як UE, так і точці доступу (АР). Порогове значення PHR може бути попередньо визначене, а також може бути змінене на основі оператора інфраструктури. В одному аспекті, порогове значення PHR визначається після запуску моделювання. В одному аспекті, порогове значення PHR являє собою 95961 18 максимальне значення допустимого значення PHR, перш ніж ефективність системи почне знижуватися. В іншому аспекті, порогове значення може бути динамічно змінене системою. Порогове значення PHR може бути надане кожному UE при реєстрації UE в АР. На етапі 504, у випадках, якщо визначено, що результати вимірювання значення PHR терміналу більші порогового значення PHR, спосіб переходить на етап 506. В іншому випадку спосіб переходить на кінцевий етап і завершується. Якщо результати вимірювання значення PHR терміналу більші порогового значення PHR, то на етапі 506 потужність передавача коректується на основі кількості використовуваних антен, наприклад, потужність передавача розподіляється між однією або декількома передавальними антенами. На етапі 508 потужність передавача може бути додатково відкоректована за допомогою застосування інформації, що приймається від терміналу, основаної на зниженні відношення PAR. На етапі 510 AP обчислює швидкість кожного потоку. На етапі 512 AP передає індикатор UE з великим значенням PHR для виконання перемикання в режим використання передачі OFDM-MIMO. AP може передати індикатор у вигляді широкомовного повідомлення для охоплення всіх UE з великим значенням PHR для виконання перемикання або використовуючи існуючу лінію зв'язку з UE, що інформує про велике значення PHR. Наприклад, повідомлення, що включає в себе серію бітів, передається на термінал, причому частина цього повідомлення включає в себе один або декілька бітів у вигляді індикатора для виконання перемикання. Завдяки перемиканню в режим використання методу передачі OFDM-MIMO у випадках, коли результати вимірювання значення PHR високі, система здатна функціонувати з оптимальною ефективністю. На Фіг. 6 зображена ілюстративна методологія 600, яка спрощує механізм перемикання для терміналу. Спосіб починається на етапі 602, на якому спосіб контролює опорний сигнал (RS) в системі зв'язку. На етапі 604 обчислюються дані про запас по потужності (PHR), з використанням рівня RS. На етапі 606 визначається інформація про зниження відношення PAR LFDM. На етапі 608 до AP передаються дані PHR і інформація про зниження відношення PAR LFDM. Оскільки порогове значення PHR відоме як АР, так і UE, то UE може запитати AP про перемикання в режим використання методу передачі OFDM-MIMO або перемкнутися в режим використання методу передачі OFDMMIMO, якщо від AP був прийнятий індикатор. Згідно з одним аспектом, на етапі 610 спосіб визначає, чи є значення PHR більшим, ніж порогове значення PHR. Визначення виконується або за допомогою перевірки обчисленого значення PHR відносно порогового значення PHR, або за допомогою перевірки індикатора, прийнятого від АР, що включає в себе індикатор того, що значення PHR більше порогового значення, а також запит на виконання перемикання методу передачі. Якщо визначено, що значення PHR більше порогового значення PHR5 то спосіб переходить на етап 612. На етапі 19 612, якщо визначено, що поточний метод передачі є методом передачі OFDM-MIMO, спосіб переходить на кінцевий етап і завершується. В іншому випадку, на етапі 614 спосіб починає використовувати метод передачі OFDM-MIMO (тобто, метод, на який виконане перемикання). На етапі 610, якщо визначено, що значення PHR не вище порогового значення PHR, спосіб переходить на етап 616. На етапі 616, якщо визначено, що поточний метод передачі є методом передачі OFDM-MIMO, спосіб починає використовувати метод передачі LFDM-SIMO (тобто, метод, на який виконане перемикання). Оскільки FDM з перемежовуванням також є системою з низьким відношенням PAR, яка близька до системи LFDM, в одному аспекті, на етапі 616, спосіб може почати використовувати метод передачі SIMO-IFDM. В іншому випадку спосіб переходить на кінцевий етап і завершується. На Фіг. 7 зображена ілюстративна методологія 700, яка спрощує запит на швидкість передачі даних. Згідно з одним аспектом, на етапі 702 в способі запитується швидкість передачі даних у АР. Після запиту швидкості передачі даних очікується відповідь. Якщо запитані дані більші порогового значення, то AP може запитати UE про перемикання в режим передачі OFDM-MIMO. На етапі 704 від AP приймається індикатор для виконання перемикання в режим використання методу передачі OFDM-MIMO. В залежності від правил, встановлених в UE, або від інших умов, UE може зробити інший запит або перемкнутися на використання методу передачі OFDM-MIMO. На Фіг. 8 зображена ілюстративна методологія 800, яка спрощує механізм обчислення і передачі інформації SNR. Згідно з одним аспектом, на етапі 802 в способі періодично або після запиту від AP обчислюється інформація SNR. На етапі 804 до AP передається інформація SNR і очікується відповідь. В залежності від значення інформації SNR, на етапі 806 від AP приймається індикатор для перемикання на використання методу передачі OFDM-MIMO, В залежності від правил, встановлених в UE, або від інших умов, UE може зробити інший запит або перемкнутися на використання методу передачі OFDM-MIMO. Фіг. 9 і 10 представляють порівняння між методами передачі MIMO-OFDM і MIMO-LFDM з ідеальною оцінкою каналу і реалістичною оцінкою каналу, відповідно. При порівнянні методів OFDM і LFDM з високим відношенням SNR виявляється значний виграш. Ці результати доводять те, що ефективність LFDM обмежена ефективністю OFDM, і для частотно-вибіркових каналів з високим відношенням SNR може спостерігатися істотна відмінність. Фіг. 11 зображує ілюстративний термінал 1100 доступу, який може забезпечити зворотний зв'язок з мережами зв'язку, згідно з одним або декількома аспектами. Термінал 1100 доступу включає в себе приймач 1102 (наприклад, антену), який приймає сигнал і виконує типові дії (наприклад, виконує фільтрацію, посилення, перетворення зі зниженням частоти, і т. д.) з прийнятим сигналом. Зокрема, приймач 1102 також може приймати графік 95961 20 послуг, що визначає послуги, розподілені одному або декільком блокам періоду розподілу передачі, графік, зв'язувальний блок ресурсів низхідної лінії зв'язку з блоком ресурсів висхідної лінії зв'язку, для надання інформації зворотного зв'язку, як описано в даному документі, і т. п. Приймач 1102 може включати в себе демодулятор 1104, який може демодулювати символи, що приймаються, а також передавати їх процесору 1106 для оцінки. Процесор 1106 може бути процесором, призначеним для аналізу інформації, що приймається приймачем 1102, і/або для формування інформації для передачі передавачем 1116. Крім того, процесор 1106 може бути процесором, який керує одним або декількома компонентами терміналу 1100 доступу, і/або процесором, який аналізує інформацію, що приймається приймачем 1102, формує інформацію для передачі передавачем 1116, а також керує одним або декількома компонентами терміналу 1100 доступу. Крім того, процесор 1106 може виконувати команди для інтерпретації кореляції ресурсів висхідної і низхідної ліній зв'язку, що приймаються приймачем 1102, для ідентифікації неприйнятого блока низхідної лінії зв'язку, для формування повідомлення зворотного зв'язку, такого як бітовий масив, прийнятний для сигналізації про такий неприйнятий блок або блоки, або для аналізу хеш-функції для визначення відповідного ресурсу висхідної лінії зв'язку з множини ресурсів висхідної лінії зв'язку, як описано в даному документі. Термінал 1100 доступу може додатково включати в себе функціонально з'єднаний з процесором 1106 запам'ятовуючий пристрій 1108, який може зберігати дані, призначені для передачі, прийому і т. п. Запам'ятовуючий пристрій 1108 може зберігати інформацію, пов'язану з плануванням ресурсів низхідної лінії зв'язку, протоколи для оцінки вищезгаданого, протоколи для ідентифікації неприйнятих частин передачі, для визначення нерозбірливої передачі, для передачі повідомлення зворотного зв'язку до точки доступу, і т. п. Повинно бути зрозумілим, що описаний в даному документі запам'ятовуючий пристрій (наприклад, запам'ятовуючий пристрій 1108) може бути або енергозалежним або енергонезалежним запам'ятовуючим пристроєм, або може включати в себе як енергозалежний, так і енергонезалежний запам'ятовуючий пристрій. Як ілюстрація, між іншим, енергонезалежний запам'ятовуючий пристрій може включати в себе постійний запам'ятовуючий пристрій (ROM), програмований ROM (PROM), електрично програмований ROM (EPROM), електрично стираний PROM (EEPROM), флеш-пам'ять. Енергозалежний запам'ятовуючий пристрій може включати в себе оперативний запам'ятовуючий пристрій (RAM), який функціонує як зовнішній надоперативний запам'ятовуючий пристрій (кешпам'яті). Як ілюстрація, в числі іншого, RAM доступний в багатьох формах, таких як синхронний RAM (SRAM), динамічний RAM (DRAM), синхронний DRAM (SDRAM), SDRAM з подвоєною швидкістю передачі даних (DDR SDRAM), поліпшений SDRAM (ESDRAM), SDRAM фірми Synchlink (SLDRAM) і RAM прямого доступу фірми Rambus 21 (DRRAM). Запам'ятовуючий пристрій 1108 систем і способів, що розглядаються може включати в себе, в числі іншого, ці і будь-які інші відповідні типи запам'ятовуючих пристроїв. Приймач 1102 додатково функціонально з'єднаний з мультиплексною антеною 1110, яка може приймати заплановану кореляцію між одним або декількома додатковими блоками ресурсів передачі по низхідній лінії зв'язку і блоком ресурсів передачі по висхідній лінії зв'язку (наприклад, для спрощення забезпечення множини повідомлень NACK або АСК, у відповідь на бітовий масив). Мультиплекс ний процесор 1106 може включати в себе багаторозрядний бітовий масив в повідомленні зворотного зв'язку, яке забезпечує повідомлення ACK або NACK, що вказує на те, чи був прийнятий перший блок низхідної лінії зв'язку і кожний з одного або декількох додаткових блоків низхідної лінії зв'язку, за одним ресурсом висхідної лінії зв'язку. Крім того, обчислювальний процесор 1112 може приймати імовірнісну функцію зворотного зв'язку, причому функція обмежує імовірність того, що повідомлення зворотного зв'язку надане терміналом 1100 доступу, як описано в даному документі, якщо блок ресурсів передачі низхідної лінії зв'язку, або пов'язані з ним дані, не прийняті. Зокрема, така імовірнісна функція може бути використана для скорочення перешкод у випадках, коли множина пристроїв повідомляють про втрачені дані одночасно. Термінал 1100 доступу також включає в себе модулятор 1114 і передавач 1116, який передає сигнал, наприклад, базовій станції, точці доступу, іншому терміналу доступу, віддаленому агенту і т. д. Хоча це показано окремо від процесора 1106, повинно бути зрозумілим, що генератор 1110 сигналів і блок 1112 оцінки індикатора можуть бути частиною процесора 1106 або множини процесорів (не показано). Фіг. 12 зображує систему 1200, яка спрощує забезпечення зворотного зв'язку, пов'язаного з втраченими даними передачі, для мережі LTE. Система 1200 включає в себе базову станцію 1202 (наприклад, точку доступу...) з приймачем 1210, який приймає сигнал(и) від одного або декількох мобільних пристроїв 1204 через множину приймальних антен 1206, а також передавач 1224, який виконує передачу на один або декілька мобільних пристроїв 1204 через передавальну антену 1208. Приймач 1210 може приймати інформацію від приймальних антен 1206, а також може додатково включати в себе приймач сигналів (не показаний), який приймає дані зворотного зв'язку, пов'язані з неприйнятим або нерозбірливим пакетом даних. Крім того, приймач 1210 функціонально з'єднаний з демодулятором 1212, який демодулює інформацію, що приймається. Демодульовані символи аналізуються процесором 1214, який з'єднаний із запам'ятовуючим пристроєм 1216, який зберігає інформацію, пов'язану з кореляцією ресурсів висхідної і низхідної ліній зв'язку, що надає динамічну і/або статичну кореляції з мережі, а також дані, що передаються або приймаються від мобільних пристроїв(ю) 1204 (або від іншої базової станції (не показана)), і/або будь-яку іншу відповідну ін 95961 22 формацію, пов'язану з виконанням різних дій і функцій, представлених в даному документі. Процесор 1214 також додатково з'єднаний з асоціативним процесором 1218, який може планувати кореляцію протягом періоду розподілу між блоком ресурсів передачі по низхідній лінії зв'язку і блоком ресурсів передачі по висхідній лінії зв'язку для служби багатоадресної або широкомовної розсипки. Крім того, асоціативний процесор 1218 також може планувати кореляцію між одним або декількома додатковими блоками ресурсів передачі по висхідній лінії зв'язку і блоком ресурсів передачі по низхідній лінії зв'язку для надання можливості приймати множину повідомлень зворотного зв'язку за ресурсом низхідної лінії зв'язку. В результаті може бути визначена відносна кількість повідомлень зворотного зв'язку, пов'язаних з ресурсом низхідної лінії зв'язку. Крім того, асоціативний процесор 1218 може планувати кореляцію між множиною блоків ресурсів передачі по низхідній лінії зв'язку і ресурсом передачі по висхідній лінії зв'язку для служби багатоадресної або широкомовної розсипки, таким чином, щоб один бітовий масив, включений в повідомлення зворотного зв'язку, міг указати інформацію ACK або NACK для множини блоків ресурсів передачі по низхідній лінії зв'язку. Асоціативний процесор 1218 може бути з'єднаний з обчислювальним процесором 1220, який формує імовірнісний коефіцієнт, який може обмежити імовірність того, що термінал забезпечить повідомлення зворотного зв'язку. Імовірнісний коефіцієнт може бути використаний базовою станцією 1202 для скорочення перешкод при зворотному зв'язку від множини терміналів. Крім того, обчислювальний процесор 1220 може сформувати хешфункцію, що передається базовою станцією 1202, яка може указати кожному з множини терміналів конкретний ресурс передачі по висхідній лінії зв'язку для використання при передачі повідомлення зворотного зв'язку. Індикатор хеш-функції може бути оснований щонайменше частково, на класі доступу кожного терміналу, на хеші ідентичності кожного терміналу, на ідентичності послуги, використовуваної кожним терміналом, на визначеній для блока інформації, або на їх комбінації. Крім того, обчислювальний процесор 1220 може бути з'єднаний з процесором 1221 сортування, який може визначити кількість прийнятих повідомлень зворотного зв'язку, пов'язаних з блоком ресурсів передачі по низхідній лінії зв'язку. Наприклад, якщо блок ресурсів передачі по низхідній лінії зв'язку пов'язаний з множиною ресурсів передачі по висхідній лінії зв'язку (наприклад, за допомогою асоціативного процесора 1218, як описано вище), то два або більше повідомлення зворотного зв'язку можуть бути прийняті базовою станцією 1202 по ресурсах низхідної лінії зв'язку. Тому процесор 1221 сортування може ідентифікувати повідомлення зворотного зв'язку, відповідні блоку низхідної лінії зв'язку, які можуть указати пріоритет повторної передачі для того блока низхідної лінії зв'язку. Крім того, процесор 1221 сортування може вибрати між повторною передачею множини блоків ресурсів передачі по низхідній лінії зв'язку на 23 основі щонайменше частково, кількості прийнятих повідомлень зворотного зв'язку, пов'язаних з кожним блоком ресурсів передачі по низхідній лінії зв'язку. На Фіг. 13, на низхідній лінії зв'язку, в точці 1305 доступу, процесор 1310 даних передачі (TX) приймає, форматує, кодує, чергує і модулює (або перетворює в символи) дані трафіка, а також надає символи модуляції («символи даних»). Модулятор 1315 символів приймає і обробляє символи даних і пілотні символи і надає потік символів. Модулятор 1315 символів мультиплексує дані і пілотні символи і надає їх передавачу 1320 (TMTR). Кожний символ, що передається може бути символом даних, пілотним символом або нульовим значенням сигналу. Пілотні символи можуть посилатися безперервно в кожному періоді символу. Пілотні символи можуть передаватися за допомогою мультиплексної передачі з частотним розділенням (FDM), мультиплексної передачі з ортогональним частотним розділенням (OFDM), мультиплексної передачі з часовим розділенням (TDM), мультиплексної передачі з частотним розділенням (FDM) або мультиплексної передачі з кодовим розділенням (CDM). Передавач 1320 (TMTR) приймає і перетворює потік символів в один або декілька аналогових сигналів, а також додатково обробляє (наприклад, виконує посилення, фільтрацію і перетворення з підвищенням частоти) аналогові сигнали для формування сигналу низхідної лінії зв'язку, відповідного для передачі по безпровідному каналу. Потім сигнал низхідної лінії зв'язку передається терміналам через антену 1325. У терміналі 1330 антена 1335 приймає сигнал низхідної лінії зв'язку і надає прийнятийсигнал приймачу 1340 (RCVR). Приймач 1340 обробляє (наприклад, виконує фільтрацію, посилення і перетворення зі зниженням частоти) прийнятий сигнал і переводить оброблений сигнал в цифрову форму для отримання дискретних значень. Демодулятор 1345 символів демодулює і надає прийняті пілотні символи процесору 1350 для оцінки каналу. Демодулятор 1345 символів також приймає оцінку частотного відгуку для низхідної лінії зв'язку від процесора 1350, виконує демодуляцію даних на прийнятих символах даних для отримання оцінок символів даних (які є оцінками переданих символів даних), а також надає оцінки символів даних процесору 1355 даних прийому (RX)5 який демодулює (тобто, відновлює символи), виконує зворотне чергування, а також декодує оцінки символів даних для відновлення переданих даних трафіка. Обробка демодулятором 1345 символів і процесором 1355 даних (RX) є додатковою до обробки модулятором 1315 символів і процесором 1310 даних (TX), відповідно, в точці доступу 1305. На висхідній лінії зв'язку процесор 1360 даних (TX) обробляє дані трафіка і надає символи даних. Модулятор 1365 символів приймає і мультиплексує символи даних з пілотними символами, виконує модуляцію і надає потік символів. Потім передавач 1370 приймає і обробляє потік символів для формування сигналу висхідної лінії зв'язку, який передається точці 1305 доступу за допомогою ан 95961 24 тени 1335. У точці 1305 доступу сигнал висхідної лінії зв'язку з терміналу 1330 приймається за допомогою антени 1325, а також обробляється приймачем 1375 для отримання дискретних значень. Потім демодулятор 1380 символів обробляє дискретні значення і надає оцінки прийнятих пілотних символів і символів даних для висхідної лінії зв'язку. Процесор 1385 даних (RX) обробляє оцінки символів даних для відновлення даних трафіка, переданих терміналом 1330. Процесор 1390 виконує оцінку каналу для кожного активного терміналу, що виконує передачу по висхідній лінії зв'язку. Множина терміналів може передавати пілотсигнали одночасно по висхідній лінії зв'язку на своїх відповідних призначених наборах пілотних піддіапазонів, причому набори пілотних піддіапазонів можуть перемежовуватися. Процесори 1390 і 1350 керують (наприклад, контролюють, координують, регулюють і т. д.) роботою в точці 1305 доступу і в терміналі 1330, відповідно. Відповідні процесори 1390 і 1350 можуть бути пов'язані із запам'ятовуючими пристроями (не показані), які зберігають програмні коди і дані. Процесори 1390 і 1350 також можуть виконувати обчислення для отримання оцінок частотного і імпульсного відгуку для висхідної лінії зв'язку і низхідної лінії зв'язку, відповідно. У системі з множинним доступом (наприклад, FDMA, OFDMA, CDMA, TDMA і т. д.) множина терміналів може одночасно виконувати передачу по висхідній лінії зв'язку. У такій системі пілотні піддіапазони можуть бути поділені між різними терміналами. Методи оцінки каналу можуть бути використані у випадках, коли пілотні піддіапазони для кожного терміналу охоплюють весь робочий діапазон (можливо за винятком країв діапазону). Така структура пілотних піддіапазонів була б бажана для отримання частотного рознесення для кожного терміналу. Описані в даному документі способи можуть бути реалізовані за допомогою різних засобів. Наприклад, ці способи можуть бути реалізовані в апаратних засобах, програмних засобах або за допомогою їх комбінації. При апаратній реалізації, яка може бути цифровою, аналоговою або як цифровою, так і аналоговою, процесорні блоки, використовувані для оцінки каналу, можуть бути реалізовані в одній або декількох спеціалізованих інтегральних мікросхемах (ASIC), цифрових сигнальних процесорах (DSP), пристроях цифрової обробки сигналів (DSPD), програмованих логічних пристроях (PLD), логічних матрицях з експлуатаційним програмуванням (FPGA), процесорах, контролерах, мікроконтролерах, мікропроцесорах, інших електронних блоках, розроблених для виконання описаних в даному документі функцій, або за допомогою їх комбінації. Програмна реалізація може бути виконана за допомогою модулів (наприклад, процедур, функцій і так далі), які виконують описані в даному документі функції. Програмні коди можуть бути збережені в запам'ятовуючому пристрої і виконані процесорами 1390 і 1350. Повинно бути зрозумілим, що описані в даному документі аспекти можуть бути реалізовані в апаратних засобах, програмних засобах, програм 25 но-апаратних засобах, мікропрограмних засобах, мікрокодах або за допомогою будь-якої їх комбінації. При апаратній реалізації процесорні блоки можуть бути реалізовані в одній або декількох спеціалізованих інтегральних мікросхемах (ASIC), цифрових сигнальних процесорах (DSP), пристроях цифрової обробки сигналів (DSPD), програмованих логічних пристроях (PLD), логічних матрицях з експлуатаційним програмуванням (FPGA), процесорах, контролерах, мікроконтролерах, мікропроцесорах, інших електронних блоках, розроблених для виконання описаних в даному документі функцій, або за допомогою їх комбінації. Якщо варіанти здійснення реалізовані в програмних засобах, програмно-апаратних засобах, мікропрограмних засобах або в мікрокоді, програмних кодах або сегментах коду, вони можуть бути збережені на машиночитаному носії, такому як запам'ятовуючий компонент. Сегмент коду може являти собою процедуру, функцію, підпрограму, програму, алгоритм, частину алгоритму, модуль, пакет програм, клас або будь-яку комбінацію команд, структур даних або операторів програми. Сегмент коду може бути з'єднаний з іншим сегментом коду або апаратною схемою за допомогою пересилки і/або прийому інформації, даних, аргументів, параметрів або елементів вмісту пам'яті. Інформація, аргументи, параметри, дані і т. д. можуть бути переслані, переадресовані або передані з використанням будь-якого відповідного засобу, включаючи спільне використання пам'яті, передачу повідомлень, передачу символів, мережеву передачу і т. д. При програмній реалізації, описані в даному документі способи можуть бути реалізовані з використанням модулів (наприклад, процедур, функцій і так далі), які виконують описані в даному документі функції. Коди програм можуть бути збережені в запам'ятовуючих пристроях і виконані за допомогою процесорів. Запам'ятовуючий пристрій може бути реалізований всередині процесора або за його межами, в такому випадку він може бути функціонально з'єднаний з процесором за допомогою різних засобів, відомих в рівні техніки. На Фіг. 14 зображена система 1400, яка спрощує механізм перемикання в безпровідному зв'язку. Система 1400 може включати в себе модуль 1402 для прийому першого набору інформації у вигляді даних, причому перший набір інформації включає в себе перше значення, модуль 1404 для визначення того, чи є перше значення більшим, ніж порогове значення, а також модуль 1406 для передачі індикатора для перемикання на використання першого методу передачі, якщо визначено, що перше значення більше порогового значення. Модулі 1402-1406 можуть бути процесором або будь-яким електронним пристроєм, а також мо 95961 26 жуть бути з'єднані із запам'ятовуючим пристроєм 1408. На Фіг. 15 зображена система 1500, яка спрощує механізм перемикання в безпровідному зв'язку. Система 1500 може включати в себе модуль 1502 для обчислення значення доступного запасу по потужності (PHR) з використанням рівня опорного сигналу, модуль 1504 для передачі значення PHR, модуль 1506 для прийому індикатора для перемикання на використання методу передачі OFDM-MIMO і модуль 1508 для перемикання на метод передачі OFDM-MIMO, якщо визначено, що значення PHR більше порогового значення. Модулі 1502-1508 можуть бути процесором або будьяким електронним пристроєм, а також можуть бути з'єднані із запам'ятовуючим пристроєм 1510. На Фіг. 16 зображена система 1600, яка спрощує механізм перемикання в безпровідному зв'язку. Система 1600 може включати в себе модуль 1602 для передачі запиту значення швидкості передачі даних, модуль 1604 для прийому індикатора для перемикання на використання методу передачі OFDM-MIMO, а також модуль 1606 для перемикання на метод передачі OFDM-MIMO. Модулі 1602-1606 можуть бути процесором або будьяким електронним пристроєм, а також можуть бути з'єднані із запам'ятовуючим пристроєм 1608. На Фіг. 17 зображена система 1700, яка спрощує механізм перемикання в безпровідному зв'язку. Система 1700 може включати в себе модуль 1702 для обчислення значення відношення сигнал-шум (SNR), модуль 1704 для передачі значення відношення SNR, модуль 1706 для прийому індикатора для перемикання на використання методу передачі OFDM-MIMO і модуль 1708 для перемикання на метод передачі OFDM-MIMO. Модулі 1702-1708 можуть бути процесором або будьяким електронним пристроєм, а також можуть бути з'єднані із запам'ятовуючим пристроєм 1710. Вищеописане включає в себе приклади одного або декількох аспектів. Зрозуміло, неможливо описати кожну мислиму комбінацію компонентів або методологій для цілей опису вищезазначених аспектів, але фахівцям в даній галузі техніки повинно бути зрозумілим, що можлива множина додаткових комбінацій і перестановок різних аспектів. Відповідно, описані аспекти призначені для охоплення всіх подібних змін, модифікацій і різновидів, які попадають в обсяг прикладеної формули винаходу. Крім того, в тих випадках, коли термін «включає» використовується або в докладному описі, або у формулі винаходу, такий термін інтерпретується як такий, що включає в себе, подібно до терміну «що містить», як він інтерпретується при використанні як перехідне слово у формулі винаходу. 27 95961 28 29 95961 30 31 95961 32 33 95961 34 35 95961 36 37 95961 38 39 95961 40 41 95961 42 43 95961 44 45 95961 46 47 95961 48 49 95961 50 51 95961 52 53 Комп’ютерна верстка Д. Шеверун 95961 Підписне 54 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
