Пачка для курильних виробів, коробка для пачок курильних виробів та блок заготовок пачки для курильних виробів

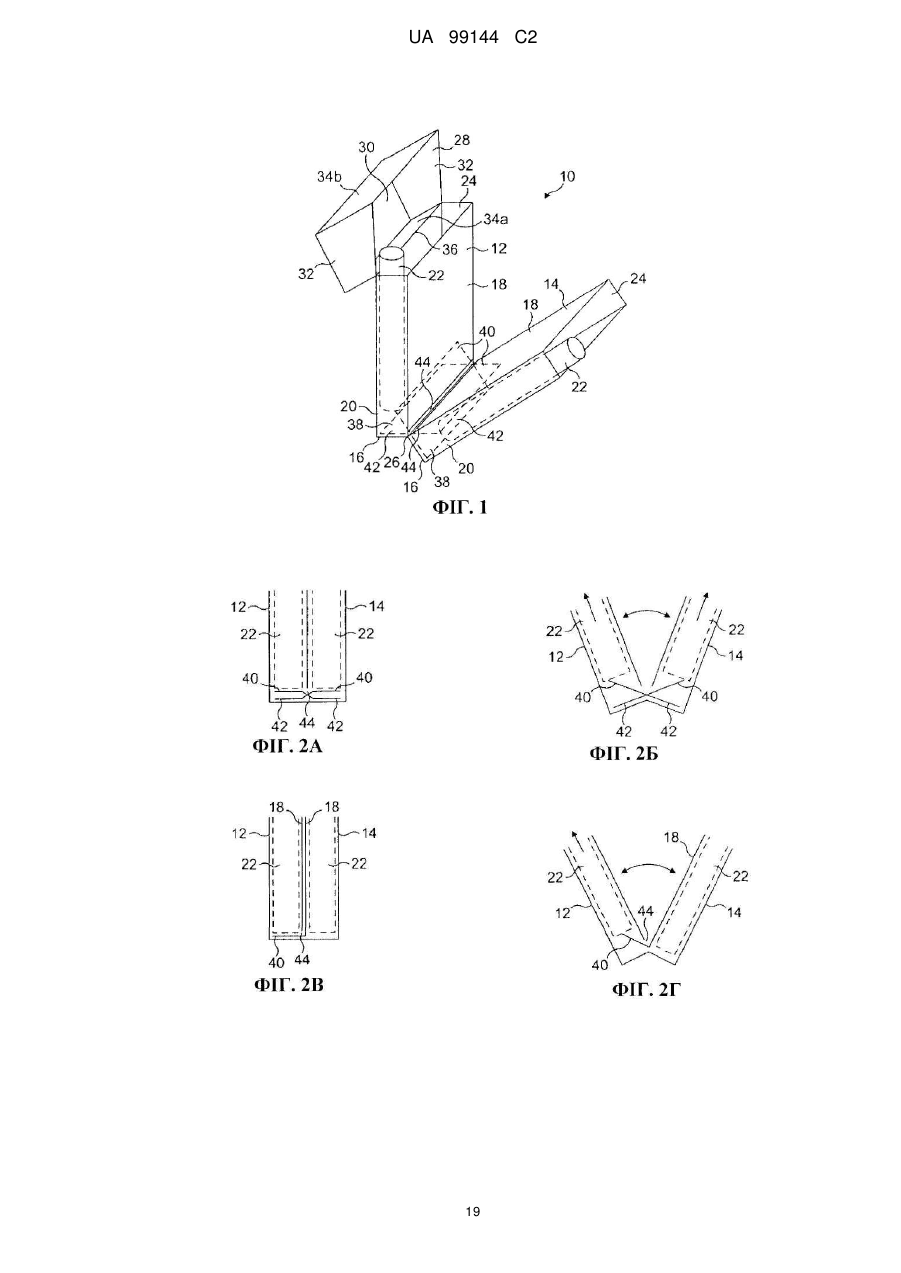

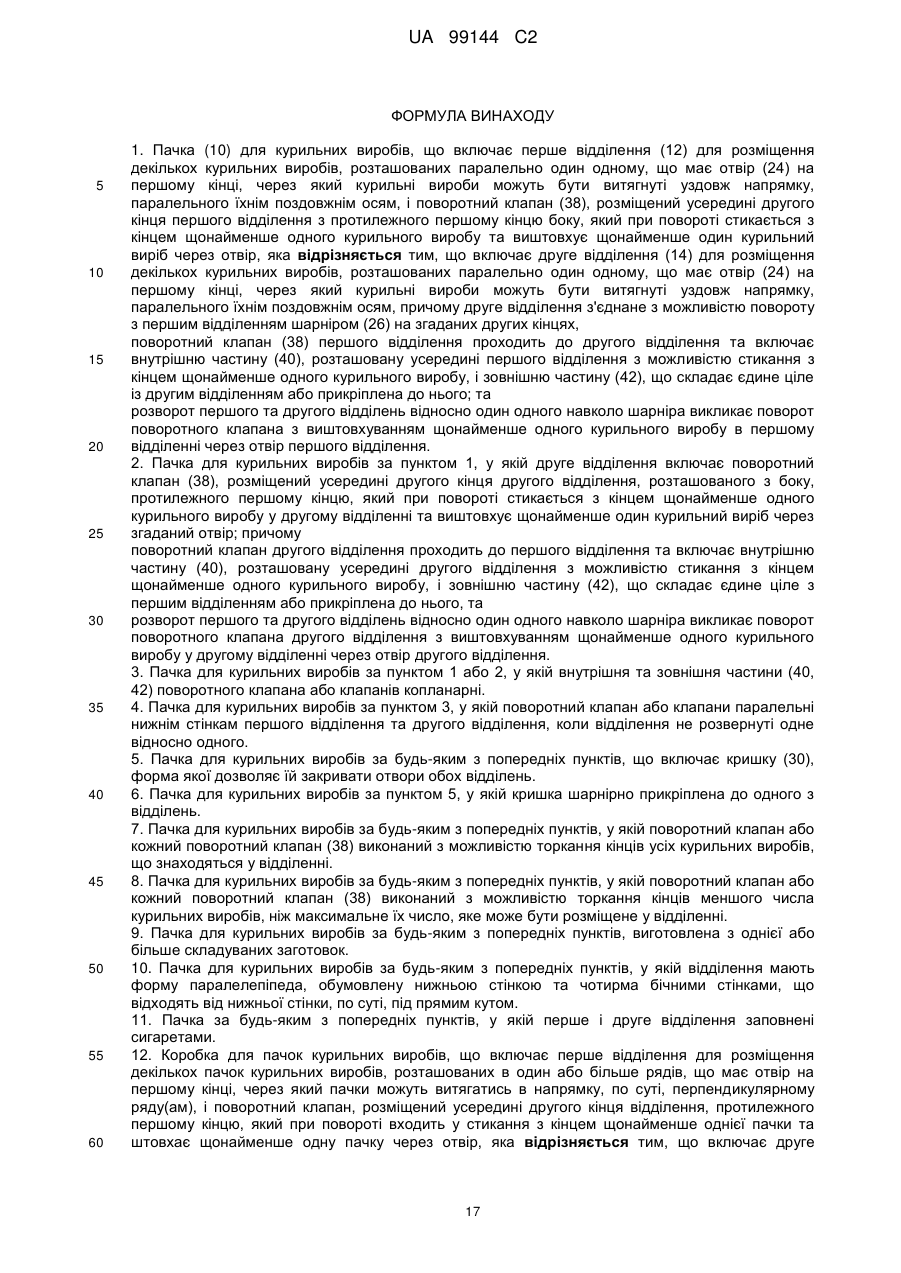

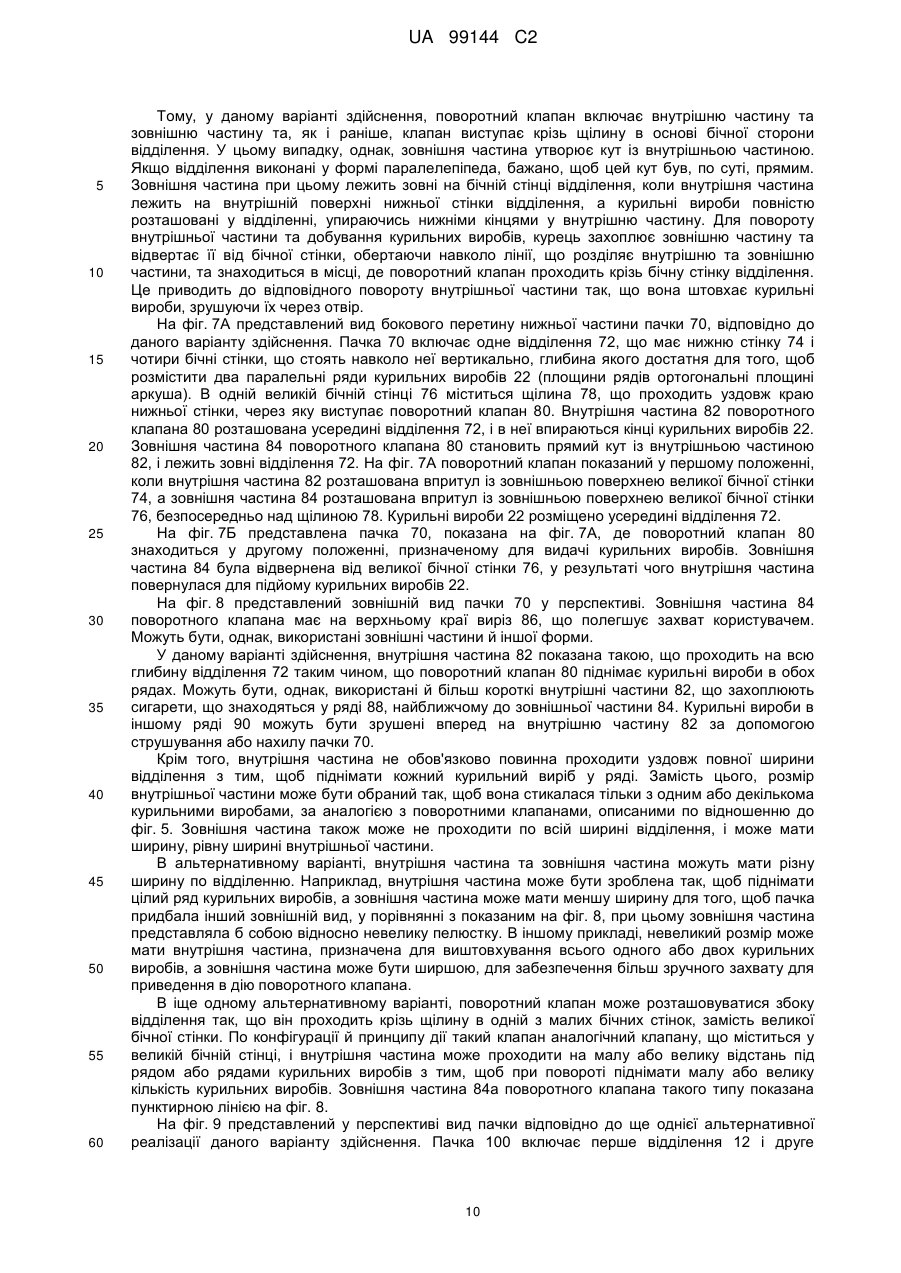

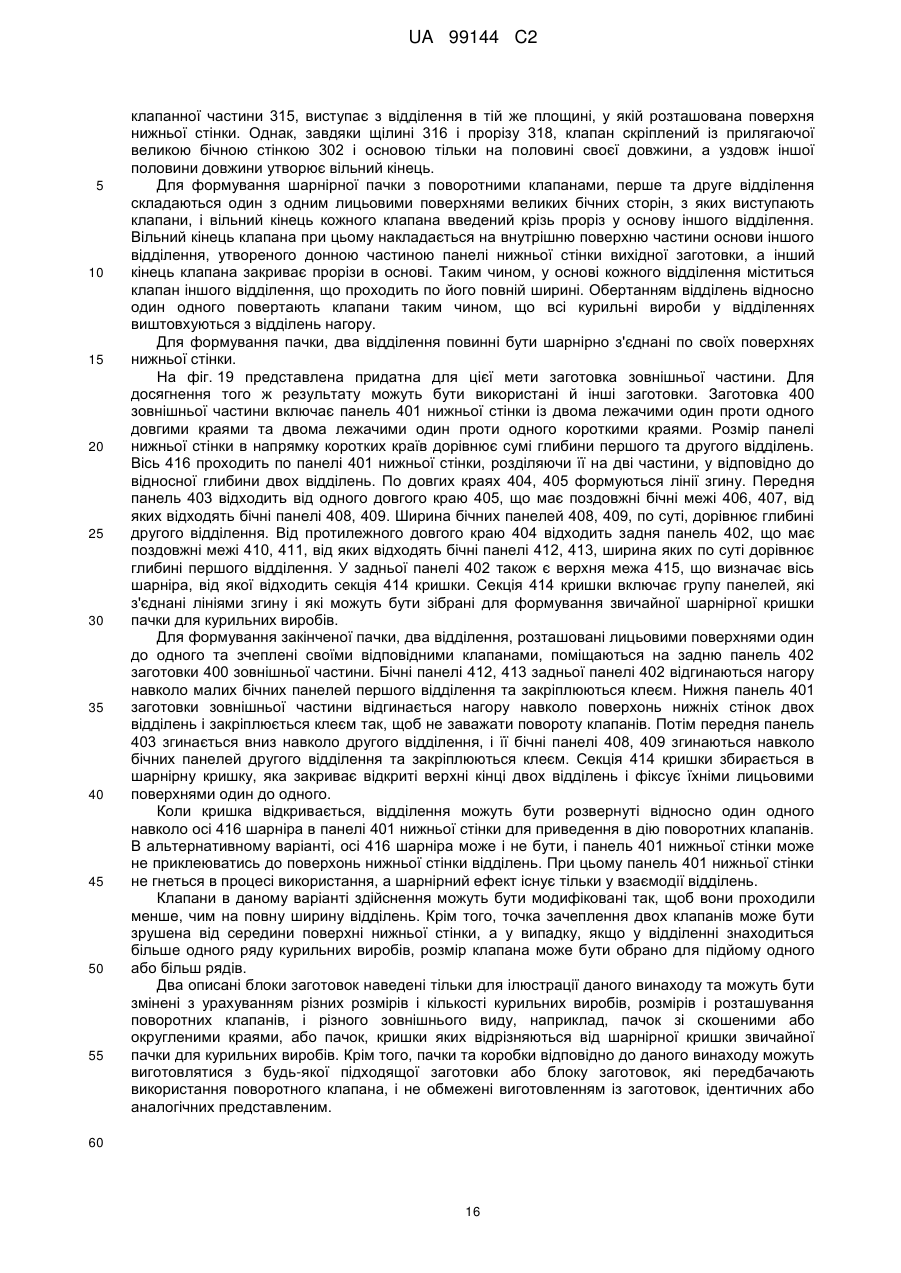

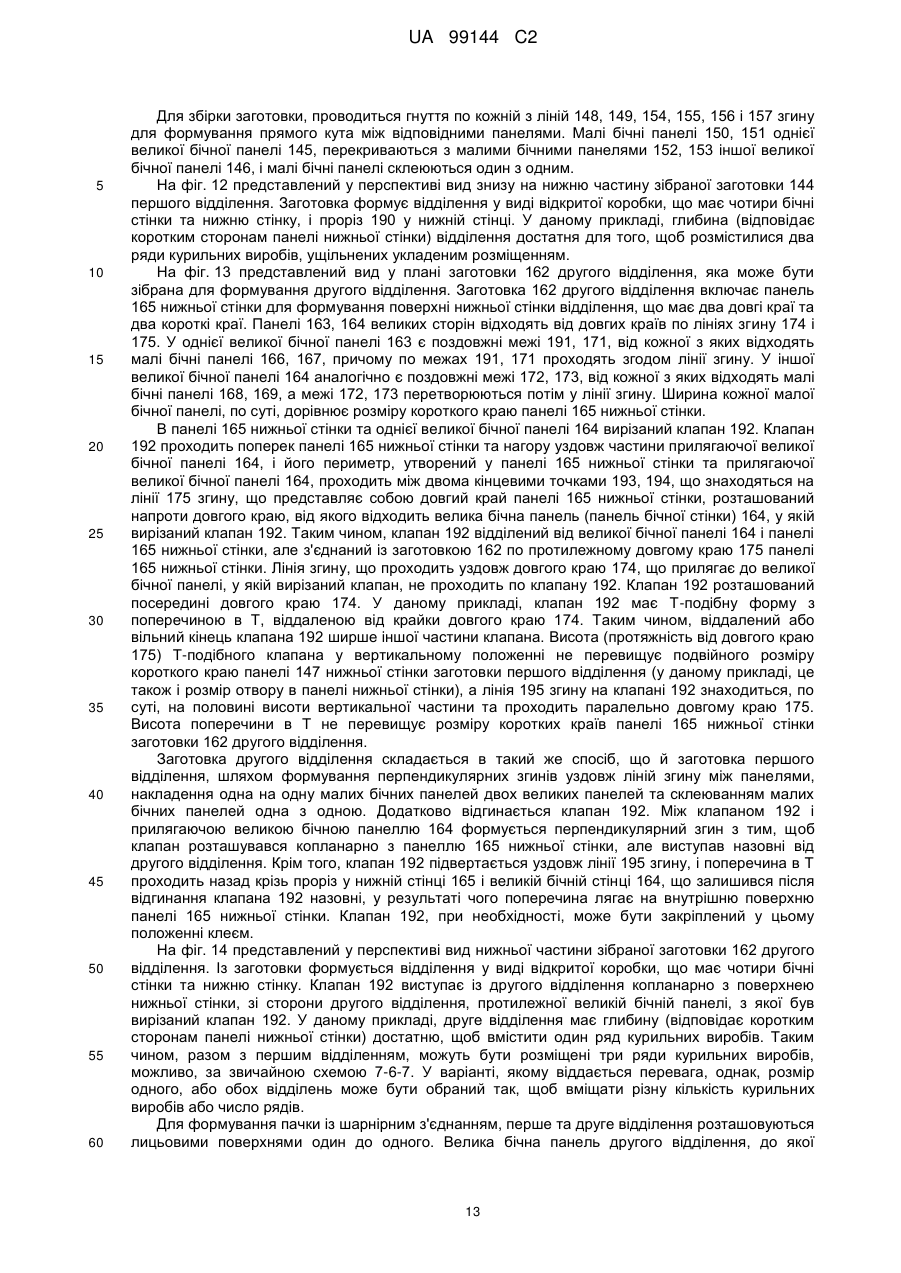

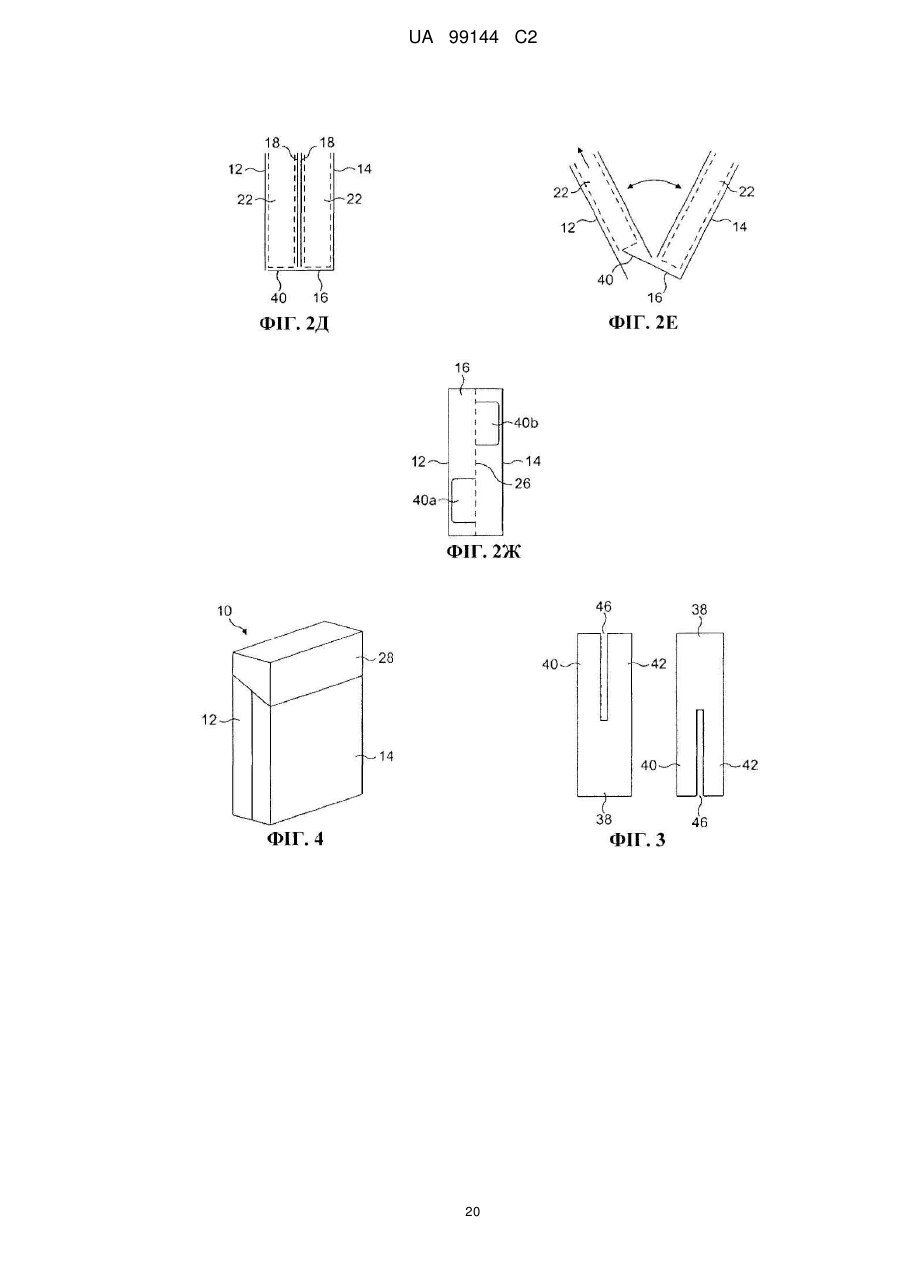

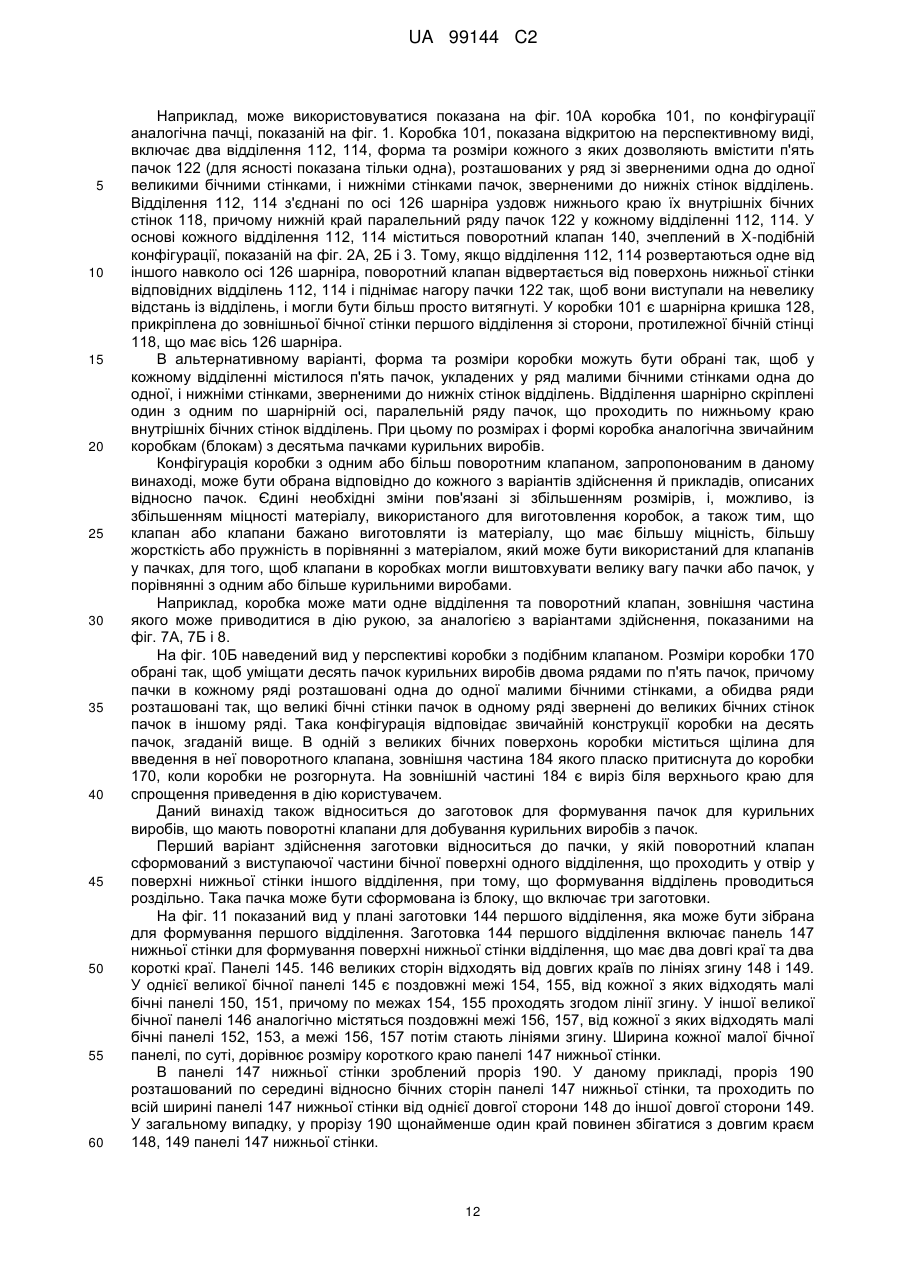

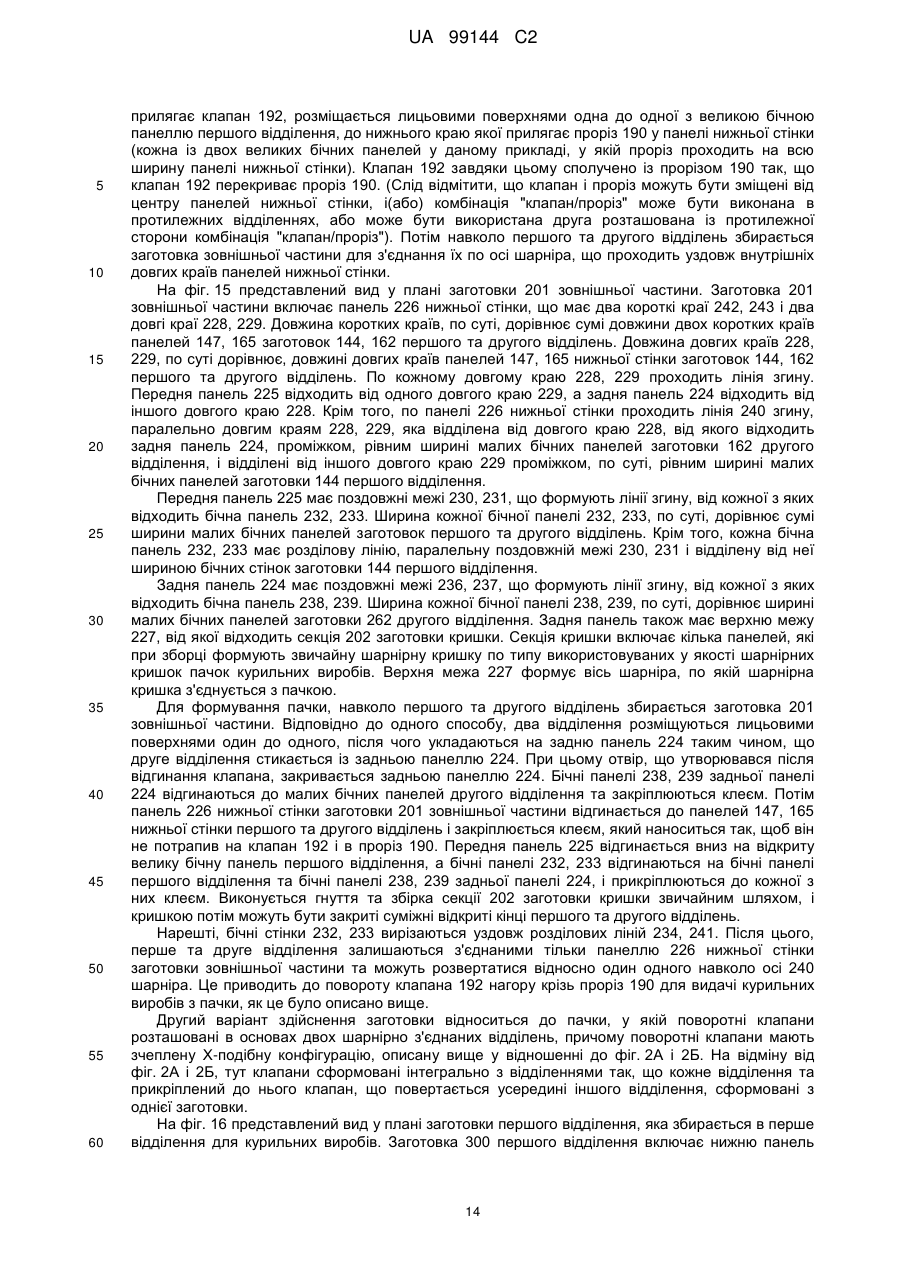

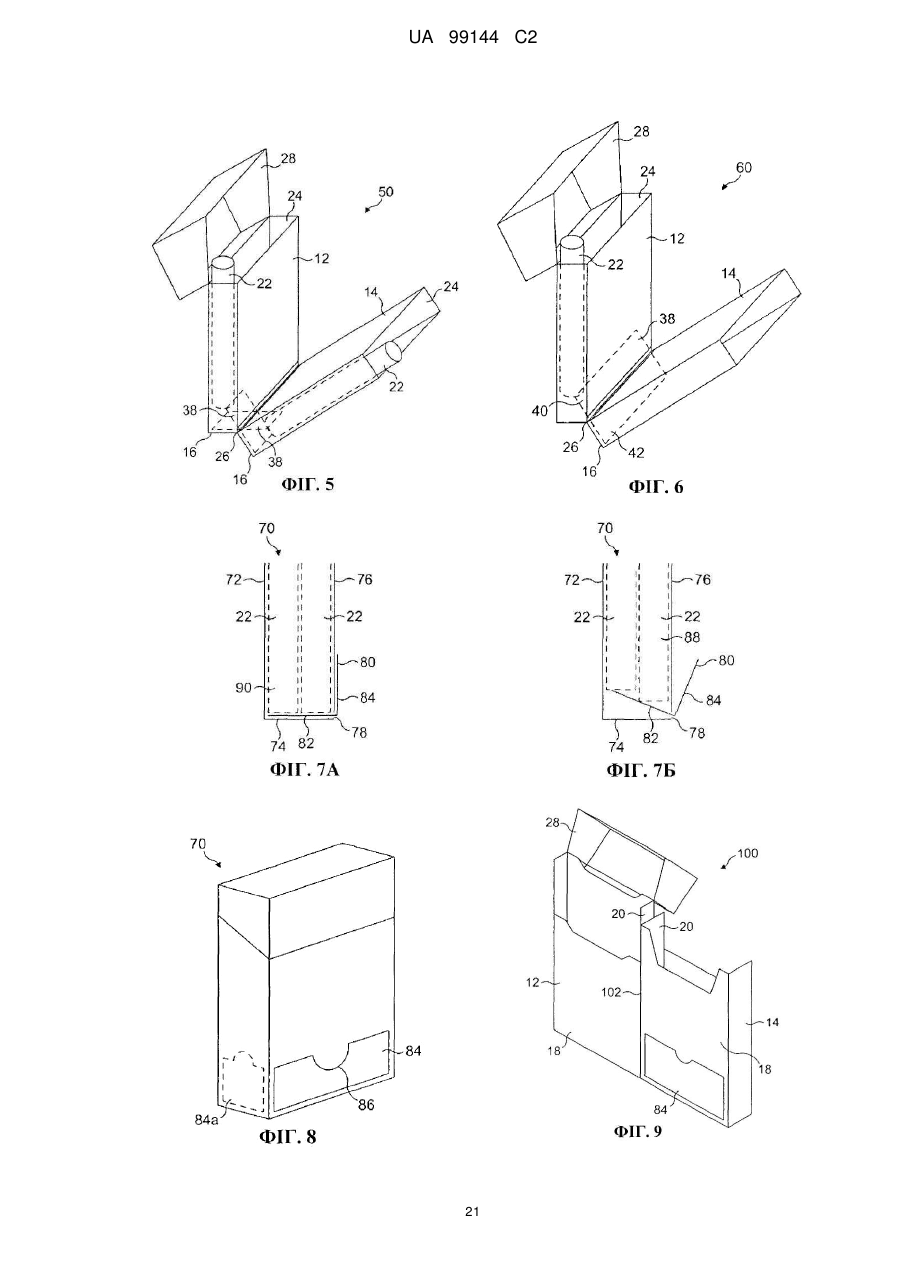

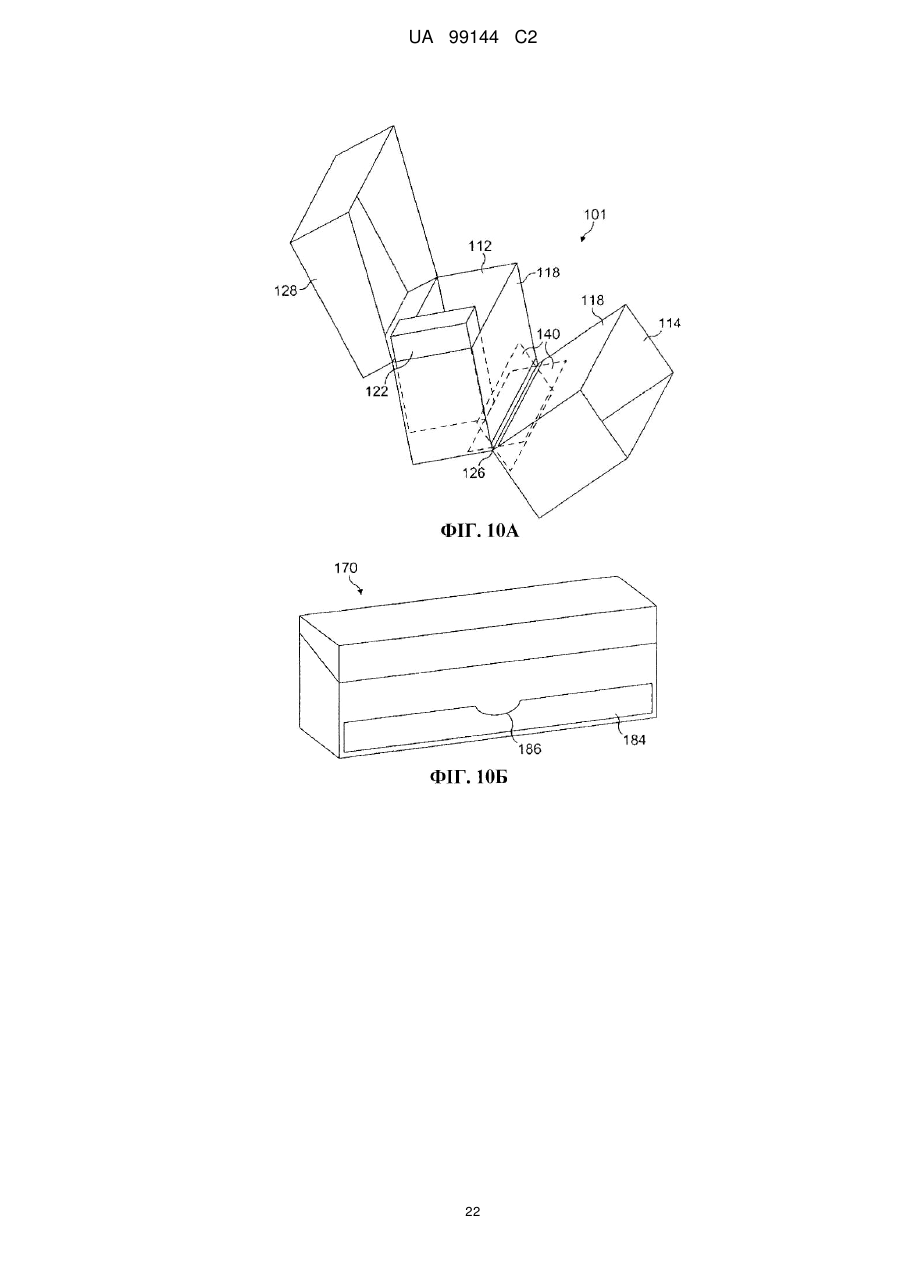

Реферат: У заявці описана пачка (10) для курильних виробів, що включає відділення (12) у формі паралелепіпеда для розміщення ряду або рядів курильних виробів, що має отвір (24) на верхньому кінці, через який курильні вироби можуть бути витягнуті уздовж напрямку, паралельного їх поздовжнім осям, і поворотний клапан (38), розташований усередині нижнього кінця відділення, який при повороті стикається з кінцями курильних виробів і виштовхує курильні вироби через отвір. Пачка може також включати друге відділення (14), шарнірно з'єднане з першим відділенням (12) на нижніх кінцях, причому кожне відділення має поворотний клапан, який проходить в інше відділення та закріплений там так, що відносний розворот відділень викликає поворот двох клапанів для підйому курильних виробів. В альтернативному варіанті, поворотні клапани можуть становити єдине ціле з іншими відділеннями. UA 99144 C2 (12) UA 99144 C2 UA 99144 C2 5 10 15 20 25 30 35 40 45 50 55 60 Передумови створення винаходу У цілому, винахід відноситься до пачки для упакування курильних виробів, наприклад, сигарет. Курильні вироби звичайно продаються в одноразових пачках, що мають, по суті, форму паралелепіпеда, утвореного нижньою стінкою, чотирма бічними стінками, що відходять від нижньої стінки, та отвором зі сторони, протилежної нижній стінці, через який курильні вироби можуть бути витягнуті з пачки. Отвір закривається спеціальною кришкою, звичайно шарнірно з'єднаною з однією з бічних стінок. Сигарети звичайно щільно укладаються в пачку при фасуванні та затиснуті в ній між її бічних стінок. Це може створити труднощі при добуванні першої сигарети при відкритті пачки. Добування наступних сигарет також може викликати незручність, оскільки бічні стінки найчастіше проходять уздовж усієї довжини сигарет, які звичайно розташовані в пачці своєю поздовжньою віссю паралельно бічним стінкам. Були запропоновані сигаретні пачки, забезпечені механізмом для полегшення добування сигарети з пачки. В US 1842891 описана сигаретна пачка, що має два відділення у формі паралелепіпеда, кожне з яких призначено для розміщення одного шару сигарет, і які шарнірно з'єднані "книжкою" своїми краями по довжині сигарет у пачці так, що в закритій пачці відділених розташовані лицьовими поверхнями один до одного. На внутрішній поверхні кожного відділення, що прилягає до шарнірного з'єднання, є отвір для добування сигарет. Усередині обох відділень біля шарніра є пара клапанів, які направляють сигарети в поперечному напрямку назовні через одне з отворів, коли відділення розвертаються на шарнірі один відносно одного, при цьому сигарети, утримувані клапанами, повністю звільняються з пачки. В US 1588104 описана сигаретна пачка, що включає відділення для сигарет у формі паралелепіпеда, що має дві половини, шарнірно з'єднані уздовж лінії, що, проходить уздовж задньої поверхні відділення, паралельно сигаретам, що перебувають у пачці. Прилягаючі та звернені один до одного сторони двох половин являють собою вікна, через які сигарети можуть бути витягнуті з пачки, і які звернені один до одного, коли пачка закрита. Для відкривання пачки, задня поверхня частково відгинається уздовж шарніра, при цьому відкриваються обидва вікна. Усередині відділення уздовж задньої поверхні міститься гнучкий аркуш, який, при відкриванні пачки, підштовхує сигарети в обох половинах відділення у поперечному напрямку убік вікна. У наведених прикладах, сигарети до отворів надходять у напрямку поперек своєї довжини, а розмір отворів достатній для добування сигарет у цьому напрямку. При цьому існує небезпека, що при відкриванні пачки сигарети, що виштовхуються через отвори, можуть випасти з пачки та розсипатися, оскільки між положеннями сигарет, що усе ще перебувають усередині пачки, і сигарет, повністю виштовхнутих через отвір, майже немає різниці. Таким чином, у даних пачках проблема полегшення добування сигарет з пачки вирішена не цілком задовільним чином. Короткий виклад суті винаходу Відповідно, перша особливість даного винаходу відноситься до пачки для упакування курильних виробів, що включає відділення для розміщення декількох курильних виробів, розташованих паралельно один одному, що має отвір з першого кінця, через яке курильні вироби можуть витягатись у напрямку, паралельному їх поздовжній осі, та поворотний клапан, що знаходиться усередині другого кінця відділення, протилежного першому кінцю, який при обертанні стикається з кінцем щонайменше одного курильного виробу та виштовхує щонайменше один курильний виріб через зазначений отвір. Дана пачка включає вузол для виштовхування курильних виробів з пачки для полегшення добування, наприклад, першого виробу із щільно укладених виробів у пачці, при цьому виключається ризик того, що виштовхнутий виріб може вискочити з пачки або впасти. Завдяки тому, що курильні вироби висуваються уздовж своєї осі, а не у поперечному напрямку, можна зробити так, щоб з пачки виступала тільки частина курильного виробу, що забезпечує його захват і добування, при цьому більша частина курильного виробу залишається надійно утримуваною в пачці. При виборі належного розміру клапана, клапан може частково виштовхувати курильний виріб в отвір, наявний в протилежному кінці відділення, але не настільки, щоб виник ризик повного або майже повного виштовхування курильного виробу через отвір і його падіння. Крім того, поворотний клапан являє собою досить простий виштовхувальний механізм, який може містити тільки один компонент, та мати конструкцію, при якій збільшення ваги або об'єму пачки буде незначним. У деяких варіантах здійснення, згадане відділення є першим відділенням, а пачка також включає друге відділення для розміщення декількох курильних виробів, розташованих паралельно один одному, причому в другому відділення є отвір на першому кінці, через яке курильні вироби можуть витягатися в напрямку, паралельному їх поздовжній осі; при цьому 1 UA 99144 C2 5 10 15 20 25 30 35 40 45 50 55 60 друге відділення шарнірно з'єднане з першим відділенням другими кінцями з можливістю повороту; поворотний клапан першого відділення виступає до другого відділення та включає внутрішню частину, розташовану усередині першого відділення з можливістю стикання з кінцем щонайменше одного курильного виробу, що перебуває там, і зовнішню частину що складає єдине ціле із другим відділенням або прикріплену до нього; взаємний розворот першого та другого відділень відносно один одного навколо шарніра викликає поворот поворотного клапана, що приводить до виштовхування щонайменше одного курильного виробу в першому відділенні через отвір у першому відділенні. Закріплення частини поворотного клапана усередині другого відділення являє собою досить просте конструктивне рішення для приведення в дію поворотного клапана усередині першого відділення, завдяки чому для добування курильних виробів від курця потрібні мінімальні зусиллями. Завдяки цьому клапан повністю схований усередині пачки, що захищає його від ушкодження, а також забезпечується гарний зовнішній вигляд пачки та створюється інтрига для курця, оскільки не очевидно, за рахунок чого курильний виріб висувається з пачки. Друге відділення може бути також використане для курильних виробів, або, в альтернативному варіанті, для сірників, запальнички, попільниці або інших курильних приналежностей. У тому випадку, коли друге відділення використовується для курильних виробів, друге відділення також може включати поворотний клапан, розміщений усередині другого кінця другого відділення із протилежної першому кінцю сторони, який, при обертанні, входить у стикання з кінцем щонайменше одного курильного виробу в другому відділенні та виштовхує щонайменше один курильний виріб через отвір; поворотний клапан другого відділення проходить до першого відділення та містить внутрішню частину, розташовану усередині другого відділення з можливістю входження в стикання з кінцем щонайменше одного розташованого усередині курильного виробу, і зовнішню частину, яка складає єдине ціле з першим відділенням або прикріплену до нього; взаємний розворот першого та другого відділень відносно один одного навколо шарніра викликає поворот поворотного клапана другого відділення, що приводить до виштовхування щонайменше одного курильного виробу в другому відділенні через отвір у другому відділенні. Пачка, що виходить у результаті, має два відділення, вміст яких може бути легко витягнутий простим рухом розвороту відділень одного відносно іншого. Внутрішня та зовнішня частини поворотного клапана або клапанів можуть бути копланарними. Це забезпечує простоту конфігурації клапана, який може бути просто та швидко виготовлений вирубкою деталі необхідної форми із плоского аркуша підходящого матеріалу. Поворотні клапан або клапани можуть бути розташовані паралельно нижнім стінкам першого відділення та другого відділення, коли відділення не повернуті відносно один одного. Наприклад, клапани можуть бути розташовані впритул з нижніми стінками, а необхідне кріплення зовнішніх частин може бути легко виконане приклеюванням їх до внутрішньої поверхні нижніх стінок. Пачка може включати кришку, призначену для того, щоб закривати отвори обох відділень. Кришка може бути шарнірно прикріплена до одного з відділень. Кришка такого типу може бути використана для того, щоб утримувати обидва відділення складеними один з одним, коли вони перебувають у нерозгорнутому, закритому положенні, для чого кришка частково охоплює відділення зовні. В інших варіантах здійснення, поворотний клапан може проходити крізь бічну стінку відділення та включати внутрішню частину, розташовану усередині відділення для входження в стикання з кінцем щонайменше одного курильного виробу, і зовнішню частину, розташовану зовні відділення, яка може бути приведена в дію для повороту внутрішньої частини. Цим утворюється виштовхувальний механізм для пачки з одним відділенням, з безпосереднім керуванням курцем, на відміну від пристрою із двома відділеннями, у якому використовується взаємний поворот відділень. Зовнішня частина може бути встановлена під кутом до внутрішньої частини так, що коли клапан не повернутий, внутрішня частина розташована впритул з нижньою стінкою відділення, а зовнішня частина розташована впритул з бічною стінкою відділення. Клапан такої конструкції не виступає з пачки, завдяки чому забезпечується акуратний зовнішній вигляд і знижується ризик того, що клапан може за що-небудь зачепитися та виявитися ушкодженим. Крім того, такий поворотний клапан може бути введений у конструкцію звичайної сигаретної пачки, у результаті чого може бути отримана пачка з виштовхувальним механізмом, яка не відрізняється за розміром від звичайної пачки, що дозволяє використовувати її з існуючим пакувальним, транспортувальним, торговельним та демонстраційним устаткуванням. Пачки, що мають тільки одне відділення, також можуть включати кришку для закривання отвору. 2 UA 99144 C2 5 10 15 20 25 30 35 40 45 50 55 60 Конфігурація поворотного клапана або кожного з поворотних клапанів забезпечує входження в стикання з кінцями всіх курильних виробів, розміщених у відділенні. У результаті, кожний курильний виріб, що перебуває в пачці, буде виштовхуватися з пачки щораз при приведенні в дію поворотного клапана, без будь-яких зусиль або спеціальних дій зі сторони курця. В альтернативному варіанті, конфігурація поворотного клапана або кожного з поворотних клапанів забезпечує входження в стикання з кінцями не всіх курильних виробів, які можуть знаходитись у відділенні. Це дає можливість виштовхувати з пачки тільки один або кілька курильних виробів, чим вирішується задача добування першого курильного виробу із щільно забитого відділення при використанні мінімальної кількості матеріалу для поворотного клапана. Такий виштовхувальний механізм, може, однак, використовуватися курцем для всієї пачки, для чого необхідно просто струснути пачку для переміщення курильних виробів, що залишилися, у положення, де вони будуть захоплені поворотним клапаном. Пачка може бути виготовлена з використанням однієї або більше складуваних заготовок. Тому для виготовлення пачок, запропонованих у даному винаході, може використовуватися існуюча технологія виготовлення. За формою відділення або кожне відділення можуть являти собою паралелепіпед, утворений нижньою стінкою та чотирма бічними стінками, що відходять від нижньої стінки, по суті, під прямими кутами. Запропоновані у винаході пачки за зовнішнім виглядом та розміром можуть бути аналогічні існуючим пачкам для курильних виробів, тому для роботи з ними підходить існуюче устаткування. Принцип пристрою поворотного клапана для виштовхування вмісту пачки може бути розповсюджений від пачок, що містять курильні вироби, на картонні коробки, у які упаковані пачки курильних виробів. Відповідно до варіанту здійснення даного винаходу, запропонована картонна коробка для упакування пачок курильних виробів, що має відділення для розміщення в ній декількох пачок курильних виробів, укладених в один або більше рядів, причому відділення має отвір на першому кінці, через яке пачки можуть витягатись в напрямку, перпендикулярному напрямку ряду(ів), і поворотний клапан, розміщений усередині другого кінця відділення, протилежного першому кінцю, який при обертанні входить у стикання з кінцем щонайменше однієї пачки та виштовхує щонайменше одну пачку через отвір. Зазначене відділення коробки також може являти собою перше відділення, а коробка може також включати друге відділення для розміщення декількох пачок курильних виробів, укладених в один або більш рядів, яке має отвір на першому кінці, через яке пачки можуть витягатись в напрямку, перпендикулярному напрямку ряду(ів), при цьому друге відділення шарнірно з'єднане з першим відділенням другими кінцями з можливістю повороту; поворотний клапан першого відділення виступає до другого відділення та включає внутрішню частину, розташовану усередині першого відділення з можливістю входження в стикання з кінцем щонайменше однієї пачки, що знаходиться там, і зовнішню частину, яка складає єдине ціле із другим відділенням або прикріплену до нього; друге відділення включає поворотний клапан, розміщений усередині другого кінця другого відділення, протилежного першому кінцю, який при обертанні входить у стикання з кінцем щонайменше однієї пачки в другому відділенні та виштовхує щонайменше одну пачку через отвір, при цьому поворотний клапан другого відділення проходить до першого відділення та включає внутрішню частину, розташовану усередині другого відділення з можливістю входження в стикання з кінцем щонайменше однієї розташованої там пачки, і зовнішню частину, яка складає єдине ціле з першим відділенням або прикріплену до нього; шарнірний розворот першого та другого відділень відносно один одного приводить до такого повороту поворотних клапанів, щоб відбувалося виштовхування щонайменше одного виробу, що знаходиться в першому відділенні, через отвір у першому відділенні, і щонайменше одного виробу, що знаходиться у другому відділенні, через отвір у другому відділенні. В альтернативному варіанті, поворотний клапан може проходити крізь бічну стінку відділення та включати внутрішню частину, розташовану усередині відділення для входження в стикання з кінцем щонайменше однієї пачки, і зовнішню частину, яка розташована зовні відділення та яка може бути приведена в дію для повороту внутрішньої частини. Інша особливість винаходу відноситься до заготовок для збірки пачок відповідно до варіантів здійснення винаходу. У першому варіанті, блок (збірка) заготовок пачки для курильних виробів включає заготовку для першого відділення та заготовку для другого відділення, причому заготовка для першого відділення включає панель нижньої стінки та панелі чотирьох бічних стінок, які можуть установлюватися вертикально навколо панелі нижньої стінки, утворюючи перше відділення для декількох курильних виробів, розташовуваних так, що їх поздовжні осі перпендикулярні панелі нижньої стінки, та проріз у панелі нижньої стінки, щонайменше один край якого збігається із краєм панелі нижньої стінки; заготовка другого відділення також включає 3 UA 99144 C2 5 10 15 20 25 30 35 40 45 50 55 60 панель нижньої стінки та панелі чотирьох бічних стінок, які можуть установлюватися вертикально навколо панелі нижньої стінки, утворюючи друге відділення для декількох курильних виробів, розташовуваних так, що їх поздовжні осі перпендикулярні панелі нижньої стінки, та клапан, вирубаний з панелей нижньої стінки та бічних стінок, що відходить від панелі нижньої стінки уздовж периметра, що простягнувся між двома точками, розташованими на краю панелі нижньої стінки, протилежного краю, від якого відходить згадана панель бічної стінки; клапан і проріз розташовані таким чином, що вони об'єднуються, коли складені заготовки розташовуються так, щоб панель бічної стінки заготовки другого відділення, що знаходиться напроти панелі бічної стінки із клапаном, розташовувалася напроти панелі бічної стінки заготовки першого відділення, до краю якої прилягає проріз. Клапан може проходити від краю пов'язаної з ним панелі нижньої стінки на відстань, що не перевищує відстані, на яку проріз відходить від краю пов'язаної з ним панелі нижньої стінки. В альтернативному варіанті, клапан може мати лінію згину, паралельну краю пов'язаної з ним панелі нижньої стінки, і може відходити від краю пов'язаної з ним панелі нижньої стінки на таку відстань, що коли клапан складний уздовж лінії згину, розмір клапана від краю пов'язаної з ним панелі нижньої стінки не перевищує відстані, на яку проріз проходить від краю і пов'язаної з ним панелі нижньої стінки. Завдяки цьому, клапан може бути зроблений з матеріалу пачки подвійної товщини, що забезпечує йому додаткову міцність і жорсткість для підйому курильних виробів. Клапан може включати кінцеву частину, віддалену від краю пов'язаної з ним панелі нижньої стінки, ширина якої перевищує ширину іншої частини і клапана так, що при складанні клапана уздовж його лінії згину, кінцева частина розташовується навпроти панелі нижньої стінки заготовки другого відділення. Наприклад, клапан може мати по суті Т-подібну форму. Розширена частина сприяє фіксації положення складеного клапана та збереженню його цілісності в процесі використання. Блок заготовок також може включати заготовку зовнішньої частини, яка може встановлюватися навколо зібраної заготовки першого відділення та зібраної заготовки другого відділення, коли вони встановлені напроти один одного (лицьовими поверхнями один до одного) для того, щоб з'єднати зібрані заготовки першого та другого відділень по осі шарніра, що збігається із краєм панелі нижньої стінки заготовки першого відділення, що має край із прорізом, і також із краєм панелі нижньої стінки заготовки другого відділення, на якій знаходяться дві точки периметра клапана. Заготовка зовнішньої частини може включати секцію кришки, яка при зборці утворює шарнірну кришку, яка може закривати одночасно зібрану заготовку першого відділення та зібрану заготовку другого відділення, коли вони розміщені напроти один одного, для фіксації такого розташування. Відповідно до іншого варіанту здійснення, блок заготовки пачки для курильних виробів включає заготовку першого відділення та заготовку другого відділення, причому заготовка першого відділення та заготовка другого відділення, кожна, включають панель нижньої стінки та панелі чотирьох бічних стінок, які можуть установлюватися вертикально навколо панелі нижньої стінки, утворюючи відділення для декількох курильних виробів, розташовуваних так, що їх поздовжні осі перпендикулярні панелі нижньої стінки, при цьому панель нижньої стінки включає донну частину та клапанну частину, паралельну донній частині, яка розділена навпіл лінією згину, паралельною донній частині, причому донна частина проходить частково по панелі нижньої стінки, а клапанна частина проходить по панелі нижньої стінки далі, чим донна частина, та її розмір у напрямку поперек лінії згину не більш ніж удвічі перевищує розмір донної частини заготовки другого відділення в напрямку поперек лінії згину, і щілину між частиною, що відгинається, та прилягаючою панеллю бічної стінки, яка відходить від панелі нижньої стінки, причому довжина щілини дорівнює відстані, на яку клапанна частина виступає далі за донну частину; конфігурація клапанної частини та донної частини заготовки кожного відділення така, що будучи складеною, кожна клапанна частина утворює клапан, який може бути вставлений в інше відділення, лягаючи на основу цього відділення, коли перше та друге відділення розміщені так, що їх бічні панелі, що прилягають до щілин, виявляються напроти один одного. Кожна клапанна частина може проходити уздовж усієї пов'язаної з нею панелі нижньої стінки, а кожна донна частина може проходити до половини пов'язаної з нею панелі нижньої стінки. Це дозволяє мати досить великі клапани для того, щоб забезпечувати підйом усіх курильних виробів у кожному відділенні при використанні заготовки простої конфігурації, завдяки чому панелі нижньої стінки можуть бути однаковими у заготовок обох відділень. Блок заготовок може також включати заготовку зовнішньої частини, яка може збиратися навколо зібраної заготовки першого відділення та зібраної заготовки другого відділення, розміщених напроти один одного, для з'єднання зібраних заготовок першого та другого 4 UA 99144 C2 5 10 15 20 25 30 35 40 45 50 55 60 відділень таким чином, щоб вони могли повертатися навколо осі шарніра, що збігається із краями панелей нижньої стінки заготовок першого та другого відділень, що мають щілини. Заготовка зовнішньої частини може містити секцію кришки, яка при збиранні утворює шарнірну кришку, якою можуть накриватися зібрані заготовки обох, першого та другого відділень, коли вони розміщені напроти один одного для підтримання такого взаємного розташування. Короткий опис креслень Для кращого розуміння винаходу та ілюстрації того, як він може бути здійснений, як приклад приводяться посилання на додані креслення, де: на фіг. 1 представлений перспективний вид пачки курильних виробів, відповідно до варіанту здійснення винаходу, де пачка зображена відкритою; на фіг. 2А і 2Б представлені види бокових перетинів нижньої частини пачки, показаної на фіг. 1, відповідно, у закритому положенні та відкритому положенні; на фіг. 2В і 2Г представлені види бокових перетинів нижньої частини пачки, відповідно до іншого варіанту здійснення, у закритому положенні га відкритому положенні; на фіг. 2Д і 2Е представлені види бокових перетинів нижньої частини пачки, відповідно до ще одного варіанту здійснення, у закритому положенні та відкритому положенні; на фіг. 2Ж представлений вид у плані основи пачки, показаної на фіг. 2Д і 2Е; на фіг. З представлений вид у плані першого та другого поворотних клапанів, відповідно до варіанту здійснення винаходу; на фіг. 4 представлений перспективний вид пачки, показаної на фіг. 1, у закритому положенні; на фіг. 5 представлений перспективний вид пачки, відповідно до іншого варіанту здійснення, у відкритому положенні; на фіг. 6 представлений перспективний вид пачки, відповідно до ще одного варіанту здійснення, у відкритому положенні; на фіг. 7А і 7Б представлені види бокових перетинів нижньої частини пачки відповідно до іншого варіанту здійснення, де поворотний клапан показаний поверненим і не поверненим, відповідно; на фіг. 8 представлений перспективний вид пачки, показаної на фіг. 7А і 7Б, де поворотний клапан показаний не поверненим; на фіг. 9 представлений перспективний вид пачки відповідно до іншого варіанту здійснення, у відкритому положенні; на фіг. 10А представлений перспективний вид картонної коробки для упакування пачок курильних виробів, відповідно до варіанту здійснення винаходу, у відкритому положенні; на фіг. 10Б представлений перспективний вид картонної коробки відповідно до іншого варіанту здійснення; на фіг. 11 представлений вид у плані заготовки для виготовлення першого відділення пачки для курильних виробів, відповідно до варіанту здійснення винаходу; на фіг. 12 представлений перспективний вид знизу нижньої частини відділення, виготовленого із заготовки, показаної на фіг. 11; на фіг. 13 представлений вид у плані заготовки для виготовлення другого відділення пачки, що включає перше відділення, виконане із заготовки, показаної на фіг. 11; на фіг. 14 представлений перспективний вид нижньої частини відділення, виготовленого із заготовки, показаної на фіг. 13; на фіг. 15 представлений вид у плані заготовки зовнішньої частини для збірки навколо першого та другого відділень, виготовлених із заготовок, показаних на фіг. 11 і 13, для одержання закінченої пачки; на фіг. 16 представлений вид у плані заготовки для виготовлення першого відділення пачки для курильних виробів, відповідно до іншого варіанту здійснення; на фіг. 17 представлений вид у плані заготовки для виготовлення другого відділення пачки, що включає перше відділення, виконане із заготовки, показаної на фіг. 16; на фіг. 18 представлений перспективний вид відділення, виготовленого із заготовки, показаної на фіг. 16; і на фіг. 19 представлений вид у плані заготовки зовнішньої частини для збірки навколо першого та другого відділень, виготовлених із заготовок, показаних на фіг. 16 і 17, для одержання закінченої пачки. Докладний опис винаходу На фіг. 1 представлений перспективний вид пачки для курильних виробів, відповідно до першого варіанту здійснення винаходу, причому пачка показана відкритою. Пачка 10 включає перше відділення 12 і друге відділення 14. Кожне відділення 12, 14 має форму паралелепіпеда. 5 UA 99144 C2 5 10 15 20 25 30 35 40 45 50 55 Перше відділення 12 включає нижню стінку 16, і чотири бічні стінки, що відходять від нижньої стінки 16. Бічні стінки включають дві великі бічні стінки 18, розташовані одна проти одної, і дві малі бічні стінки 20, розташовані одна проти одної, які проходять між двома великими бічними стінками. Розміри бічних стінок 18, 20 обрані таким чином, що у відділенні 12 може розміститися ряд курильних виробів 22, наприклад, сигарет або сигар, розташованих паралельно один одному так, що їх нижні кінці впираються в нижню стінку 16, а поздовжні осі паралельні бічним стінкам 18, 20. Торцева поверхня відділення 12, розташована із протилежної від нижньої стінки 16 сторони, відкрита, утворюючи отвір 24, через який курильні об'єкти 22, що знаходяться у відділенні 12, можуть бути витягнуті описаним вище способом, будучи досить зрушеними нагору уздовж своєї поздовжньої осі. Друге відділення 14 має таку ж конструкцію, що і перше відділення 12, і включає нижню стінку та чотири бічні стінки 18, що відходять від неї, для розміщення ряду курильних виробів 22, та отвір 24 з боку, протилежного нижній стінці. Перше та друге відділення 12, 14 шарнірно з'єднані один з одним по осі 26 шарніра, що проходить по краю нижньої стінки 16 і великої стінки 18 кожного відділення 12, 14. Відділення 12, 14 можуть бути повернені один відносно одного навколо цієї осі 26 шарніра, із закритого положення, коли дві великі бічні стінки 18, по краю яких проходить вісь 26 шарніра, з'єднані лицьовими поверхнями один з одним, у відкрите положення, коли ці великі бічні стінки 18 розведені в сторони. У пачки 10 також є кришка 28, що включає верхню стінку 30, дві малі бічні стінки 32 і дві великі бічні стінки 34. По осі 36 другого шарніра з'єднані нижній край однієї великої бічної стінки 34а та верхній край великої бічної стінки 18 першого відділення, який не включає вісь 26 першого шарніра, по якій з'єднуються відділення 12, 14. Протилежна велика бічна стінка 34b кришки 28 має більшу висоту (розмір у напрямку поздовжніх осей курильних виробів, розташованих у відділеннях), чим велика бічна стінка 34а, до якої належить друга вісь 36 шарніра. Кришка 28 може повертатися навколо осі 36 шарніра між закритим положенням і відкритим положенням (показано на фіг. 1). У закритому положенні, два відділення 12, 14 повернені в закрите положення, верхня стінка 30 розташована напроти нижніх стінок 16 відділень 12, 14 і паралельно їм, а мала та велика бічні стінки 32, 34 кришки є продовженням великої та малої бічних стінок 18, 20 відділень 12, 14. Більша висота більшої великої бічної стінки 34b кришки 28 означає, що ця стінка перекриває та проходить зверху відповідної великої стінки 18 другого відділення 14, завдяки чому відділення 12, 14 утримуються в закритому положенні та не можуть розвернутися відносно один одного навколо осі 26 першого шарніра. На фіг. 4 показана пачка 10 у такому закритому положенні, коли кришка 28 утримує відділення 12, 14 прилягаючими один до одного своїми лицьовими поверхнями. По зовнішньому виду та розмірам пачка 10 відповідає звичайній сигаретній пачці, що робить її придатною для існуючого пакувального та торговельного устаткування. У відкритому положенні кришки 28, отвори 24 першого та другого відділень 12, 14 відкриті, і курильні вироби 22 можуть пройти через них. Крім того, кришка 28 більше не утримує перше та друге відділення 12, 14 з'єднаними один з одним у закритому положенні, тому вони можуть бути повернені у відкрите положення (як показано на фіг. 1). У кожного відділення 12, 14 також є поворотний клапан 38, розташований у нижньому кінці, по суті, паралельно нижній стінці 16. Поворотний клапан 38 може здійснювати підйом курильних виробів 22 нагору від нижньої стінки 16 з тим, щоб вони частково виступали з отвору 24 відділення. Поворотний клапан 38 являє собою плоску деталь, розміри якої такі, що вона поміщається усередині відділення, по суті, зверху нижньої стінки 16, при цьому нижні кінці курильних виробів 22 опираються на поворотний клапан 38. Крім того, конструкція поворотного клапана забезпечує його поворот вздовж краю, що лежить, по суті, уздовж краю відділення між нижньою стінкою 16 і великою бічною стінкою 18. У результаті, вісь повороту паралельна площині, утвореної рядом курильних виробів 22, і ортогональна поздовжнім осям курильних виробів. У даному прикладі, цей край являє собою край, уздовж якого лежить вісь 26 першого шарніра, що з'єднує перше та друге відділення 12, 14. Поворот клапана 38 навколо цього краю/осі приводить до відвороту клапана 38 від нижньої стінки 16, у результаті чого клапан впливає на нижні кінці всіх курильних виробів 22, розміщених у відділенні, та зрушує їх нагору, убік отвору 24. Співвідношення розмірів відділень 12, 14 і поворотного клапана 38 показує, що курильні вироби зрушуються на відносно невелику відстань, у порівнянні з їхньою повною довжиною, і тому вони тільки частково виступають через отвір 24. У цьому положенні, кожний виріб легко захопити та повністю витягти з відділення, при цьому курильні вироби не піднімаються поворотним клапаном 38 настільки далеко, щоб виник 6 UA 99144 C2 5 10 15 20 25 30 35 40 45 50 55 60 ризик їх випадіння з відділень 12, 14. Це забезпечує зручність добування курильних виробів з пачки. У цьому варіанті здійснення, поворот поворотного клапана 38 здійснюється поворотом відділень 12, 14 навколо осі 26 першого шарніра. Для цього, кожний поворотний клапан 38 включає внутрішню частину 40, яка являє собою частину, поміщену усередині відділення, і яка повертається, піднімаючи курильні вироби 22, як це було описано вище, і зовнішню частину 42, яка відходить від внутрішньої частини 40 зовні відділення та лежить, по суті, в одній площині із внутрішньою частиною 40. У кожному відділенні в його великій бічній стінці 18, у безпосередній близькості до осі 26 першого шарніра, є щілина 44; завдяки цьому зовнішня частина 42 поворотного клапана 38 може виступати назовні відділення. Крім того, зовнішня частина 42 кожного поворотного клапана 38 також проходить крізь щілину в іншому відділенні, так, що зовнішня частина 42 знаходиться усередині іншого відділення. Кожна зовнішня частина 42закріплена усередині іншого відділення, у даному прикладі, приклеєна, або прикріплено до нижньої стінки 16 цього відділення. Таким чином, у кожного поворотного клапана 38 внутрішня частина 40 знаходиться усередині його відповідного відділення та може переміщатися усередині цього відділення, піднімаючи в ній курильні вироби, а закріплена зовнішня частина 42, що знаходиться усередині іншого відділення, нерухома відносно цього іншого відділення. У кожному випадку, зовнішня частина 42 одного поворотного клапана 38 прикріплена до нижньої стінки 16 відповідного відділення, а внутрішня частина 40 іншого поворотного клапана перекриває зовнішню частину 42 зазначеного поворотного клапана 38 так, що курильні вироби 22 можуть опиратися на внутрішню частину 40 для їхнього підйому нагору. Це може бути здійснене в конфігурації із взаємним зачепленням двох поворотних клапанів 38, описаної далі. Закріплення зовнішніх частин 42 поворотних клапанів 38 усередині нижніх стінок 16 означає, що коли відділення 12, 14 розвертаються відносно один одного у відкрите положення, внутрішні частини 40 відходять від нижньої стінки 16 з тим, щоб, використовуючи копланарність двох частин кожного клапана 38 і їх фіксоване розташування один відносно одного, впливати на курильні вироби 22 і виштовхнути їх через отвори 24. На фіг. 2А показаний вид бічного перетину нижньої частини пачки 10, у якої перше та друге відділення 12, 14 знаходяться у закритому положенні. У цьому положенні, як внутрішні частини 40, так і зовнішні частини 42 поворотних клапанів лежать на нижніх стінках відділень, паралельно нижнім стінкам 16. У кожному відділенні 12, 14, кінці курильних виробів 22 упираються у внутрішні частини 42 для даного відділення, а зовнішня частина 44 клапана іншого відділення затиснута між внутрішньою частиною 42 і нижньою стінкою 16. Поворотні клапани 38 проходять крізь щілини 44 і зчеплені, утворюючи складену Х-подібну конфігурацію. На фіг. 2Б представлений вид бокового перетину нижньої частини пачки 10, у якої перше та друге відділення 12, 14 знаходяться у відкритому положенні. Взаємне переміщення відділень приводить до того, що Х-подібна конфігурація поворотних клапанів 38 розкривається, і внутрішні частини 40 відвертаються від нижніх стінок 16 і виштовхують нагору курильні вироби 22. На фіг. 3 в якості прикладу представлена конструкція поворотних клапанів 38. Кожний клапан 38 має плоску конструкцію та розділений на внутрішню частину 40, розміри якої забезпечують її розміщення в межах нижньої стінки першого відділення, і зовнішню частину 42, розміри якої забезпечують її розміщення в межах нижньої стінки другого відділення. Таким чином, внутрішня та зовнішня частини служать продовженням одна іншої. При цьому, однак, кожний клапан 38 також має щілину 46, що проходить уздовж його центральної лінії між внутрішньою частиною 42 і зовнішньою частиною 44, по суті, на половину довжини клапана 38. Ці щілини 46 вставлені одна в одну на їх повну довжину, завдяки чому поворотні клапани 38 можуть лежати один на одному, при цьому дві внутрішні частини 40, як і потрібно, перекриваються із двома зовнішніми частинами 42. Можуть також бути використані, при бажанні, й інші конфігурації взаємного зачеплення або захвату двох поворотних клапанів, що дозволяють досягти тих же результатів. Крім того, зовнішня частина поворотного клапана не обов'язково повинна мати ті ж розміри, що й внутрішня частина. Розмір внутрішньої частини визначений кількістю курильних виробів, які повинні підніматися (див. нижче), однак розмір зовнішньої частини повинен бути достатнім для міцного закріплення усередині відділення, а жорсткість достатня для збереження копланарності двох частин при розвороті відділень у сторони. У варіанті здійснення, показаному на фіг. 1, розміри внутрішніх частин поворотних клапанів в обох відділеннях обрані так, щоб забезпечувати підйом усіх курильних виробів, що знаходяться у відділеннях, коли відділення розвертаються у розкрите положення. При цьому кожний курильний виріб може бути підготовлений до добування за допомогою поворотних 7 UA 99144 C2 5 10 15 20 25 30 35 40 45 50 55 60 клапанів, навіть якщо у відділенні залишилося кілька штук або один виріб. Крім того, усі курильні вироби у відділенні піднімаються разом, що зручно для використання групою курців. Конфігурація, показана на фіг. 1, може бути пристосована для підготовки до видачі не всіх курильних виробів, наявних у пачці. Коли відкривається нова пачка курильних виробів, буває важко витягти перший курильний виріб, якщо вони щільно упаковані. Після добування першого курильного виробу, упакування стає нещільним, і добування другого та наступних курильних виробів стає простіше. У даній ситуації, розмір поворотних клапанів може бути обраний так, щоб вони піднімали тільки один курильний виріб, або тільки кілька курильних виробів. На фіг. 5 представлений вид у перспективі пачки 50 (показана у відкритому положенні), відповідно до даного варіанту здійснення. Пачка 50 має ту ж конструкцію, що й пачка 10, показана на фіг. 1, і включає два відділення 12, 14, які можуть повертатися навколо осі 26 шарніра на нижній стінці 16 пачки 50, і кришку 28 на шарнірі, причому кожне відділення 12, 14 має поворотний клапан 38. Ця пачка відрізняється від пачки 10, показаної на фіг. 1, тим, що поворотні клапани 38 проходять поперек тільки частини ширини відділень 12, 14 (шириною вважається розмір у напрямку, паралельному осі 26 першого шарніра, що з'єднує два відділення). У такій конфігурації, тільки кінці одного або двох курильних виробів 22 упираються у внутрішні частини 40, тому тільки ці курильні вироби 22 виштовхуються через отвір 24, коли відкривається пачка. У міру використання курильних виробів, курець може струснути пачку або постукати по ній, щоб зрушити курильні вироби, що залишилися, в сторону для взаємодії із внутрішніми частинами 40 з тим, щоб продовжувати користуватися обертовими клапанами для підготовки курильного виробу до добування. Поворотні клапани 38 розташовані з однієї сторони пачки 50 для підйому курильного виробу або виробів 22 в кінці ряду. Вони, однак, можуть бути розташовані в будь-якому місці по ширині пачки 50. Крім того, два клапани можуть бути розташовані по-різному, наприклад, по одному з кожної сторони пачки 50. Цим усувається необхідність створення зачеплення між двома клапанами для утворення Х-подібної конфігурації, показаної на фіг. 2А і 2Б. Далі, розміри тільки внутрішньої частини клапанів повинні вибиратися відповідно до числа курильних виробів, які повинні бути підняті; ширина зовнішньої частини не повинна бути такою ж. В іншому альтернативному варіанті здійснення використовується один поворотний клапан у пачці, що включає два з'єднані шарніром відділення. На фіг. 6 представлене перспективне зображення пачки 60, відповідно до варіанту здійснення. Також як і на фіг. 1 і 5, пачка 60 включає два відділення, шарнірно з'єднані уздовж осі 26 шарніра на нижній стінці 16 пачки 60. Тут, однак, тільки в першого відділення 12 є поворотний клапан 38 для підйому курильних виробів 22, що знаходяться у ній, що включає внутрішню частину 40, прикріплену усередині нижньої стінки 16 другого відділення 14. І навпаки, поворотний клапан 38 може бути розташований так, щоб піднімати курильні вироби у другому відділенні. У такій конфігурації виходить пачка, де курильні вироби можуть готуватись до добування за допомогою поворотного клапана тільки в одній з пачок, хоча курильні вироби можуть міститися в обох відділеннях пачки. Якщо курильні вироби містяться тільки в першому відділенні, у другому відділенні можуть розміщатися запальничка або сірники, або залишене місце, куди курець міг би покласти свою запальничку або сірники, або це відділення може бути оформлене, наприклад, як ємність для попелу та(або) недокурків. Поворотний клапан 38, показаний на фіг. 6, проходить по повній ширині пачки 60 для того, щоб піднімати всі курильні вироби 22 у першому відділенні 12. Внутрішня частина 40, однак, може мати й зменшений розмір, щоб піднімати менше сигарет, як це було описано на прикладі фіг. 5. Кожний з описаних вище поворотних клапанів включає окрему планарну (плоску) деталь, яка закріплена своєю зовнішньою частиною усередині одного відділення та проходить своєю внутрішньою частиною в інше відділення. В альтернативній конструкції, поворотний клапан включає тільки внутрішню частину, яка становить єдине ціле із частиною одного відділення, що прилягає до осі шарніра. Тому зовнішня частина становить єдине ціле з одним відділенням, а усередині іншого відділення знаходиться поворотний клапан. При цьому відпадає необхідність закріплення окремого клапана у відділенні. Таким чином, внутрішня частина включає клапан, що виступає з першого відділення та проходить усередину другого відділення, розташовуючись там під кінцями курильних виробів у другому відділенні. Клапан розташований так, щоб зберігалося його фіксоване положення щодо першого відділення з тим, щоб він повертався відносно другого відділення, коли пачка розкривається відносно осі шарніра, та давив нагору на курильні вироби. Наприклад, клапан може виступати від внутрішньої великої бічної стінки першої пачки, або від нижньої стінки першої пачки. 8 UA 99144 C2 5 10 15 20 25 30 35 40 45 50 55 На фіг. 2В і 2Г показані види бокових перетинів нижньої частини пачки, на яких клапан показаний виступаючим із внутрішньої великої бічної стінки відділення. На фіг. 2В пачка показана у закритому положенні, коли внутрішні великі бічні стінки 18 першого відділення 12 і другого відділення 14 розташовані лицьовими поверхнями один до одного. В основі внутрішньої великої бічної стінки 18 першого відділення 12, уздовж її нижнього краю, є щілина 44. З нижнього краю внутрішньої великої стінки 18 другого відділення 14, по суті, під прямим кутом виступає клапан 40. Клапан 40 проходить крізь щілину 44 усередину першого відділення 12 таким чином, що він лягає, по суті, впритул на поверхню нижньої стінки першого відділення 12. Кінці курильних виробів 22 у першому відділенні в результаті опираються на клапан 40. Коли пачка відкривається розворотом першого та другого відділень відносно один одного, клапан 40 повертається разом із другим відділенням 14 і тому переміщається відносно першого відділення 12 і курильних виробів 22, що там знаходяться, штовхаючи нагору курильні вироби 22. Якщо клапан 40 міститься тільки з однієї сторони пачки, на іншій стороні пачки може використовуватися другий клапан, що виступає із внутрішньої великої сторони першого відділення 12 у друге відділення 14 так, щоб при відкриванні пачки також відбувалося й виштовхування курильних виробів із другого відділення. На фіг. 2Д і 2Ж представлені види бокового перетину нижньої частини пачки із клапаном, що виступає із поверхні нижньої стінки відділення. На фіг. 2Д пачка показана в закритому положенні, коли внутрішні великі стінки двох відділень 12, 14 звернені лицьовими поверхнями один до одного. Поверхня 16 нижньої стінки другого відділення 14 проходить за межі внутрішньої великої стінки 18 другого відділення, утворюючи клапан 40, що виступає від поверхні 16 нижньої стінки та лежить у тій же площині. Клапан 40 виступає досить далеко, щоб увійти в перше відділення 12 крізь щілину або зазор у нижньому краї внутрішньої великої грані першого відділення так, щоб кінці курильних виробів 22 у першому відділенні лежали на клапані 40. У даному конкретному прикладі, клапан 40 фактично утворює поверхню нижньої стінки першого відділення 12. Така конструкція також може бути використана й у варіанті здійснення, показаному на фіг. 2В і 2Г. В альтернативному варіанті виконання, конструкція може включати поверхню нижньої стінки в першому відділенні, яка перекрита клапаном 40. На фіг. 2Е показана пачка у відкритому положенні, коли перше та друге відділення розгорнуті відносно один одного. Як і в попередніх прикладах, поворот другого відділення 14 відносно першого відділення 12 змушує клапан 40 повернутися нагору та видавити з пачки курильні вироби 22 у першому відділенні. У цьому прикладі, клапан може бути утворений вирубаною частиною поверхні нижньої стінки першого відділення, якщо поверхні нижньої стінки першого та другого відділень становлять один з одним єдине ціле. На фіг. 2Ж представлений вид основи пачки в закритому положенні, коли перший клапан 40a вирубано з нижньої стінки 16 першого відділення 12, але є продовженням нижньої стінки 16 другого відділення 14, а другий клапан 40b вирубано з нижньої стінки 16 другого відділення 14, але є продовженням нижньої стінки 16 першого відділення. Коли пачка розкривається поворотом відділень навколо осі 26 шарніра на нижній стінці 16, перший клапан 40a давить на курильні вироби в першому відділенні 12, а другий клапан 40b давить на курильні вироби у другому відділенні 14. Якщо потрібно, може бути використаний тільки один клапан. При необхідності, на поверхню нижньої стінки пачки може бути укладений додатковий шмат пакувального матеріалу для того, щоб закрити отвори, що утворилися при створенні клапанів таким способом. В альтернативному варіанті, два відділення можуть бути сформовані так, що їх поверхні нижньої стінки розділені. Одна або обидві поверхні нижньої стінки можуть при цьому мати виступаючий клапан, який вставляється в щілину або є сумісним із прорізом у нижньому краї поверхні нижньої стінки іншого відділення. Потім додатковий шмат пакувального матеріалу укладається над поверхнями нижньої стінки, або якимось іншим способом накладається на, або охоплює відділення для їх з'єднання та формування осі шарніра. Поворотні клапани, описані вище по відношенню до пачок, що включають два шарнірно з'єднані відділення, також можуть бути використані з пачками, що мають одне відділення. Як і раніше, передбачається, що поворотний клапан розташовується в основі відділення для розміщення курильних виробів, проходячи уздовж усієї ширини або частини ширини відділення, і може повертатися навколо осі, паралельної площині укладання курильних виробів у відділенні, перпендикулярно їх поздовжнім осям так, що поворотом клапана піднімаються курильні вироби та висуваються нагору через отвір, що знаходиться зі сторони, протилежної основі пачки. У випадку пачки з одним відділенням, неможливо використати поворот двох шарнірно з'єднаних пачок для приведення в дію поворотного клапана. 9 UA 99144 C2 5 10 15 20 25 30 35 40 45 50 55 60 Тому, у даному варіанті здійснення, поворотний клапан включає внутрішню частину та зовнішню частину та, як і раніше, клапан виступає крізь щілину в основі бічної сторони відділення. У цьому випадку, однак, зовнішня частина утворює кут із внутрішньою частиною. Якщо відділення виконані у формі паралелепіпеда, бажано, щоб цей кут був, по суті, прямим. Зовнішня частина при цьому лежить зовні на бічній стінці відділення, коли внутрішня частина лежить на внутрішній поверхні нижньої стінки відділення, а курильні вироби повністю розташовані у відділенні, упираючись нижніми кінцями у внутрішню частину. Для повороту внутрішньої частини та добування курильних виробів, курець захоплює зовнішню частину та відвертає її від бічної стінки, обертаючи навколо лінії, що розділяє внутрішню та зовнішню частини, та знаходиться в місці, де поворотний клапан проходить крізь бічну стінку відділення. Це приводить до відповідного повороту внутрішньої частини так, що вона штовхає курильні вироби, зрушуючи їх через отвір. На фіг. 7А представлений вид бокового перетину нижньої частини пачки 70, відповідно до даного варіанту здійснення. Пачка 70 включає одне відділення 72, що має нижню стінку 74 і чотири бічні стінки, що стоять навколо неї вертикально, глибина якого достатня для того, щоб розмістити два паралельні ряди курильних виробів 22 (площини рядів ортогональні площині аркуша). В одній великій бічній стінці 76 міститься щілина 78, що проходить уздовж краю нижньої стінки, через яку виступає поворотний клапан 80. Внутрішня частина 82 поворотного клапана 80 розташована усередині відділення 72, і в неї впираються кінці курильних виробів 22. Зовнішня частина 84 поворотного клапана 80 становить прямий кут із внутрішньою частиною 82, і лежить зовні відділення 72. На фіг. 7А поворотний клапан показаний у першому положенні, коли внутрішня частина 82 розташована впритул із зовнішньою поверхнею великої бічної стінки 74, а зовнішня частина 84 розташована впритул із зовнішньою поверхнею великої бічної стінки 76, безпосередньо над щілиною 78. Курильні вироби 22 розміщено усередині відділення 72. На фіг. 7Б представлена пачка 70, показана на фіг. 7А, де поворотний клапан 80 знаходиться у другому положенні, призначеному для видачі курильних виробів. Зовнішня частина 84 була відвернена від великої бічної стінки 76, у результаті чого внутрішня частина повернулася для підйому курильних виробів 22. На фіг. 8 представлений зовнішній вид пачки 70 у перспективі. Зовнішня частина 84 поворотного клапана має на верхньому краї виріз 86, що полегшує захват користувачем. Можуть бути, однак, використані зовнішні частини й іншої форми. У даному варіанті здійснення, внутрішня частина 82 показана такою, що проходить на всю глибину відділення 72 таким чином, що поворотний клапан 80 піднімає курильні вироби в обох рядах. Можуть бути, однак, використані й більш короткі внутрішні частини 82, що захоплюють сигарети, що знаходяться у ряді 88, найближчому до зовнішньої частини 84. Курильні вироби в іншому ряді 90 можуть бути зрушені вперед на внутрішню частину 82 за допомогою струшування або нахилу пачки 70. Крім того, внутрішня частина не обов'язково повинна проходити уздовж повної ширини відділення з тим, щоб піднімати кожний курильний виріб у ряді. Замість цього, розмір внутрішньої частини може бути обраний так, щоб вона стикалася тільки з одним або декількома курильними виробами, за аналогією з поворотними клапанами, описаними по відношенню до фіг. 5. Зовнішня частина також може не проходити по всій ширині відділення, і може мати ширину, рівну ширині внутрішньої частини. В альтернативному варіанті, внутрішня частина та зовнішня частина можуть мати різну ширину по відділенню. Наприклад, внутрішня частина може бути зроблена так, щоб піднімати цілий ряд курильних виробів, а зовнішня частина може мати меншу ширину для того, щоб пачка придбала інший зовнішній вид, у порівнянні з показаним на фіг. 8, при цьому зовнішня частина представляла б собою відносно невелику пелюстку. В іншому прикладі, невеликий розмір може мати внутрішня частина, призначена для виштовхування всього одного або двох курильних виробів, а зовнішня частина може бути ширшою, для забезпечення більш зручного захвату для приведення в дію поворотного клапана. В іще одному альтернативному варіанті, поворотний клапан може розташовуватися збоку відділення так, що він проходить крізь щілину в одній з малих бічних стінок, замість великої бічної стінки. По конфігурації й принципу дії такий клапан аналогічний клапану, що міститься у великій бічній стінці, і внутрішня частина може проходити на малу або велику відстань під рядом або рядами курильних виробів з тим, щоб при повороті піднімати малу або велику кількість курильних виробів. Зовнішня частина 84а поворотного клапана такого типу показана пунктирною лінією на фіг. 8. На фіг. 9 представлений у перспективі вид пачки відповідно до ще однієї альтернативної реалізації даного варіанту здійснення. Пачка 100 включає перше відділення 12 і друге 10 UA 99144 C2 5 10 15 20 25 30 35 40 45 50 55 відділення 14, шарнірно з'єднане з першим відділенням 12 так, що в закритому положенні великі бічні стінки 18 відділень розташовані лицьовими поверхнями одна до одної. Шарнірна кришка 28, з'єднана з іншою великою стінкою першого відділення 12, може закривати зверху два відділення 12, 14, коли вони знаходяться у закритому положенні. У даному прикладі, однак, відділення мають вертикальне шарнірне з'єднання, уздовж межі між великою бічною стінкою 18 і малою бічною стінкою 20. Тому, при розвороті відділень 12, 14 відносно один одного навколо осі 102 шарніра пачка розкривається як книга або портмоне. На відміну від наведених вище прикладів, такий розворот не приводить в дію будь-який поворотний клапан для виштовхування сигарет. Поворотний клапан такого типу, описаний по відношенню до прикладів на фіг. 7А, 7Б і 8, використовується для другого відділення 14. Поворотний клапан проходить крізь щілину (не показана) по нижньому краю внутрішньої великої бічної стінки 18 другого відділення 14, а зовнішня частина 84 поворотного клапана лежить на внутрішній великій бічній стінці 18 впритул з нею, коли клапан знаходиться в нерозгорнутому положенні. Тому, коли пачка 100 закрита, зовнішня частина 84 клапана схована між внутрішніми великими бічними стінками 18. При необхідності, для першого відділення 12 може бути аналогічним чином використаний інший поворотний клапан (не показаний). Крім того, клапан або клапани можуть бути розташовані в іншій з бічних стінок (великій або малій). Будь-який з описаних тут прикладів може бути змінений з тим, щоб відповідати різному числу рядів курильних виробів, шляхом зміни глибини відділень. Наприклад, одне або обидва відділення пачок, показаних на фіг. 1 і 9, можуть бути зроблені більш глибокими, щоб уміщати два ряди курильних виробів, для того, щоб пачка в цілому вміщала три або чотири ряди. Пачка, показана на фіг. 7А, 7Б і 8, що має одне відділення, може мати розміри, що забезпечують розміщення одного, двох, трьох або більше рядів. Наприклад, конфігурація пачки може бути такою, що вона буде вміщати двадцять курильних виробів звичайним способом у три вкладені один в один ряди по сім, шість і сім курильних виробів. У пачці з одним відділенням, відділення містить усі три ряди, у пачці із двома відділеннями, одне відділення містить один ряд по сім і один ряд по шість, а інше відділення містить один ряд по сім. Для будь-якої кількості рядів у відділенні, внутрішній клапан може проходити під усі ряди, або тільки частини рядів. Пачка, що має один або більш поворотних клапанів, відповідно до винаходу, може включати більш двох шарнірно з'єднаних відділень. Відділення можуть бути шарнірно з'єднані в будь-якій комбінації осей шарніра на нижніх стінках відділень (як на фіг. 1) і осей шарніра по бокам відділень (фіг. 9). Осі шарніра на нижній стінці можуть використовуватися, а можуть і не використовуватися для приведення в дію поворотного клапана, як це показане на фіг. 1 і 6. Конструкція кришки може відрізнятися від показаної. Крім того, зовнішні розміри пачки можуть відповідати зовнішнім розмірам будь-якої стандартної пачки для курильних виробів, або іншим розмірам на вибір виробника. Також можуть бути введені й інші ознаки звичайних упакувань курильних виробів, наприклад, прямокутні ребра, скруглені ребра, овальні ребра або скошені ребра. Що стосується матеріалів, то запропоновані у винаході пачки можуть бути виготовлені шляхом гнуття та складання заготовок з картону або щільного паперу, за аналогією зі звичайними сигаретними пачками. Поворотний клапан або клапани можуть бути зроблені з будь-якого матеріалу, який будучи досить міцним або пружним і твердим або напівтвердим, забезпечує необхідний підйом курильних виробів без помітного вигину, складання або розриву. До підходящих матеріалів відноситься картон, щільний папір і пластмаси. Для клапанів, які не є інтегральною частиною бічної стінки або нижньої стінки відділення, внутрішні та зовнішні частини поворотного клапана зручно зробити у виді єдиної деталі з однієї заготовки. В альтернативному варіанті, дві частини можуть бути вирізані окремо, а потім з'єднані під потрібним кутом. У даному документі, терміни верхній, нижній, верх, нижня стінка, висота, ширина, глибина та ін., використовуються для ясності та зручності викладу, і повинні сприйматися як такі, що відносяться до певних частин пачки, що має вертикальну орієнтацію, як на фіг. 4 і 8. Ці терміни не носять обмежувального характеру, оскільки в процесі використання пачка може мати різну орієнтацію. Винахід також може бути використаний для картонної тари для пачок сигарет, сигар або інших курильних виробів. Як правило, окремі пачки курильних виробів (що містять, наприклад, двадцять курильних виробів) упаковуються в коробки більшого розміру, кожна з яких вміщає, наприклад, по десять пачок. Даний винахід може бути використаний для добування пачок з коробки з використанням одного або більше поворотних клапанів. 11 UA 99144 C2 5 10 15 20 25 30 35 40 45 50 55 60 Наприклад, може використовуватися показана на фіг. 10А коробка 101, по конфігурації аналогічна пачці, показаній на фіг. 1. Коробка 101, показана відкритою на перспективному виді, включає два відділення 112, 114, форма та розміри кожного з яких дозволяють вмістити п'ять пачок 122 (для ясності показана тільки одна), розташованих у ряд зі зверненими одна до одної великими бічними стінками, і нижніми стінками пачок, зверненими до нижніх стінок відділень. Відділення 112, 114 з'єднані по осі 126 шарніра уздовж нижнього краю їх внутрішніх бічних стінок 118, причому нижній край паралельний ряду пачок 122 у кожному відділенні 112, 114. У основі кожного відділення 112, 114 міститься поворотний клапан 140, зчеплений в Х-подібній конфігурації, показаній на фіг. 2А, 2Б і 3. Тому, якщо відділення 112, 114 розвертаються одне від іншого навколо осі 126 шарніра, поворотний клапан відвертається від поверхонь нижньої стінки відповідних відділень 112, 114 і піднімає нагору пачки 122 так, щоб вони виступали на невелику відстань із відділень, і могли бути більш просто витягнуті. У коробки 101 є шарнірна кришка 128, прикріплена до зовнішньої бічної стінки першого відділення зі сторони, протилежної бічній стінці 118, що має вісь 126 шарніра. В альтернативному варіанті, форма та розміри коробки можуть бути обрані так, щоб у кожному відділенні містилося п'ять пачок, укладених у ряд малими бічними стінками одна до одної, і нижніми стінками, зверненими до нижніх стінок відділень. Відділення шарнірно скріплені один з одним по шарнірній осі, паралельній ряду пачок, що проходить по нижньому краю внутрішніх бічних стінок відділень. При цьому по розмірах і формі коробка аналогічна звичайним коробкам (блокам) з десятьма пачками курильних виробів. Конфігурація коробки з одним або більш поворотним клапаном, запропонованим в даному винаході, може бути обрана відповідно до кожного з варіантів здійснення й прикладів, описаних відносно пачок. Єдині необхідні зміни пов'язані зі збільшенням розмірів, і, можливо, із збільшенням міцності матеріалу, використаного для виготовлення коробок, а також тим, що клапан або клапани бажано виготовляти із матеріалу, що має більшу міцність, більшу жорсткість або пружність в порівнянні з матеріалом, який може бути використаний для клапанів у пачках, для того, щоб клапани в коробках могли виштовхувати велику вагу пачки або пачок, у порівнянні з одним або більше курильними виробами. Наприклад, коробка може мати одне відділення та поворотний клапан, зовнішня частина якого може приводитися в дію рукою, за аналогією з варіантами здійснення, показаними на фіг. 7А, 7Б і 8. На фіг. 10Б наведений вид у перспективі коробки з подібним клапаном. Розміри коробки 170 обрані так, щоб уміщати десять пачок курильних виробів двома рядами по п'ять пачок, причому пачки в кожному ряді розташовані одна до одної малими бічними стінками, а обидва ряди розташовані так, що великі бічні стінки пачок в одному ряді звернені до великих бічних стінок пачок в іншому ряді. Така конфігурація відповідає звичайній конструкції коробки на десять пачок, згаданій вище. В одній з великих бічних поверхонь коробки міститься щілина для введення в неї поворотного клапана, зовнішня частина 184 якого пласко притиснута до коробки 170, коли коробки не розгорнута. На зовнішній частині 184 є виріз біля верхнього краю для спрощення приведення в дію користувачем. Даний винахід також відноситься до заготовок для формування пачок для курильних виробів, що мають поворотні клапани для добування курильних виробів з пачок. Перший варіант здійснення заготовки відноситься до пачки, у якій поворотний клапан сформований з виступаючої частини бічної поверхні одного відділення, що проходить у отвір у поверхні нижньої стінки іншого відділення, при тому, що формування відділень проводиться роздільно. Така пачка може бути сформована із блоку, що включає три заготовки. На фіг. 11 показаний вид у плані заготовки 144 першого відділення, яка може бути зібрана для формування першого відділення. Заготовка 144 першого відділення включає панель 147 нижньої стінки для формування поверхні нижньої стінки відділення, що має два довгі краї та два короткі краї. Панелі 145. 146 великих сторін відходять від довгих країв по лініях згину 148 і 149. У однієї великої бічної панелі 145 є поздовжні межі 154, 155, від кожної з яких відходять малі бічні панелі 150, 151, причому по межах 154, 155 проходять згодом лінії згину. У іншої великої бічної панелі 146 аналогічно містяться поздовжні межі 156, 157, від кожної з яких відходять малі бічні панелі 152, 153, а межі 156, 157 потім стають лініями згину. Ширина кожної малої бічної панелі, по суті, дорівнює розміру короткого краю панелі 147 нижньої стінки. В панелі 147 нижньої стінки зроблений проріз 190. У даному прикладі, проріз 190 розташований по середині відносно бічних сторін панелі 147 нижньої стінки, та проходить по всій ширині панелі 147 нижньої стінки від однієї довгої сторони 148 до іншої довгої сторони 149. У загальному випадку, у прорізу 190 щонайменше один край повинен збігатися з довгим краєм 148, 149 панелі 147 нижньої стінки. 12 UA 99144 C2 5 10 15 20 25 30 35 40 45 50 55 60 Для збірки заготовки, проводиться гнуття по кожній з ліній 148, 149, 154, 155, 156 і 157 згину для формування прямого кута між відповідними панелями. Малі бічні панелі 150, 151 однієї великої бічної панелі 145, перекриваються з малими бічними панелями 152, 153 іншої великої бічної панелі 146, і малі бічні панелі склеюються один з одним. На фіг. 12 представлений у перспективі вид знизу на нижню частину зібраної заготовки 144 першого відділення. Заготовка формує відділення у виді відкритої коробки, що має чотири бічні стінки та нижню стінку, і проріз 190 у нижній стінці. У даному прикладі, глибина (відповідає коротким сторонам панелі нижньої стінки) відділення достатня для того, щоб розмістилися два ряди курильних виробів, ущільнених укладеним розміщенням. На фіг. 13 представлений вид у плані заготовки 162 другого відділення, яка може бути зібрана для формування другого відділення. Заготовка 162 другого відділення включає панель 165 нижньої стінки для формування поверхні нижньої стінки відділення, що має два довгі краї та два короткі краї. Панелі 163, 164 великих сторін відходять від довгих країв по лініях згину 174 і 175. У однієї великої бічної панелі 163 є поздовжні межі 191, 171, від кожної з яких відходять малі бічні панелі 166, 167, причому по межах 191, 171 проходять згодом лінії згину. У іншої великої бічної панелі 164 аналогічно є поздовжні межі 172, 173, від кожної з яких відходять малі бічні панелі 168, 169, а межі 172, 173 перетворюються потім у лінії згину. Ширина кожної малої бічної панелі, по суті, дорівнює розміру короткого краю панелі 165 нижньої стінки. В панелі 165 нижньої стінки та однієї великої бічної панелі 164 вирізаний клапан 192. Клапан 192 проходить поперек панелі 165 нижньої стінки та нагору уздовж частини прилягаючої великої бічної панелі 164, і його периметр, утворений у панелі 165 нижньої стінки та прилягаючої великої бічної панелі 164, проходить між двома кінцевими точками 193, 194, що знаходяться на лінії 175 згину, що представляє собою довгий край панелі 165 нижньої стінки, розташований напроти довгого краю, від якого відходить велика бічна панель (панель бічної стінки) 164, у якій вирізаний клапан 192. Таким чином, клапан 192 відділений від великої бічної панелі 164 і панелі 165 нижньої стінки, але з'єднаний із заготовкою 162 по протилежному довгому краю 175 панелі 165 нижньої стінки. Лінія згину, що проходить уздовж довгого краю 174, що прилягає до великої бічної панелі, у якій вирізаний клапан, не проходить поклапану 192. Клапан 192 розташований посередині довгого краю 174. У даному прикладі, клапан 192 має Т-подібну форму з поперечиною в Т, віддаленою від крайки довгого краю 174. Таким чином, віддалений або вільний кінець клапана 192 ширше іншої частини клапана. Висота (протяжність від довгого краю 175) Т-подібного клапана у вертикальному положенні не перевищує подвійного розміру короткого краю панелі 147 нижньої стінки заготовки першого відділення (у даному прикладі, це також і розмір отвору в панелі нижньої стінки), а лінія 195 згину на клапані 192 знаходиться, по суті, на половині висоти вертикальної частини та проходить паралельно довгому краю 175. Висота поперечини в Т не перевищує розміру коротких країв панелі 165 нижньої стінки заготовки 162 другого відділення. Заготовка другого відділення складається в такий же спосіб, що й заготовка першого відділення, шляхом формування перпендикулярних згинів уздовж ліній згину між панелями, накладення одна на одну малих бічних панелей двох великих панелей та склеюванням малих бічних панелей одна з одною. Додатково відгинається клапан 192. Між клапаном 192 і прилягаючою великою бічною панеллю 164 формується перпендикулярний згин з тим, щоб клапан розташувався копланарно з панеллю 165 нижньої стінки, але виступав назовні від другого відділення. Крім того, клапан 192 підвертається уздовж лінії 195 згину, і поперечина в Т проходить назад крізь проріз у нижній стінці 165 і великій бічній стінці 164, що залишився після відгинання клапана 192 назовні, у результаті чого поперечина лягає на внутрішню поверхню панелі 165 нижньої стінки. Клапан 192, при необхідності, може бути закріплений у цьому положенні клеєм. На фіг. 14 представлений у перспективі вид нижньої частини зібраної заготовки 162 другого відділення. Із заготовки формується відділення у виді відкритої коробки, що має чотири бічні стінки та нижню стінку. Клапан 192 виступає із другого відділення копланарно з поверхнею нижньої стінки, зі сторони другого відділення, протилежної великій бічній панелі, з якої був вирізаний клапан 192. У даному прикладі, друге відділення має глибину (відповідає коротким сторонам панелі нижньої стінки) достатню, щоб вмістити один ряд курильних виробів. Таким чином, разом з першим відділенням, можуть бути розміщені три ряди курильних виробів, можливо, за звичайною схемою 7-6-7. У варіанті, якому віддається перевага, однак, розмір одного, або обох відділень може бути обраний так, щоб вміщати різну кількість курильних виробів або число рядів. Для формування пачки із шарнірним з'єднанням, перше та друге відділення розташовуються лицьовими поверхнями один до одного. Велика бічна панель другого відділення, до якої 13 UA 99144 C2 5 10 15 20 25 30 35 40 45 50 55 60 прилягає клапан 192, розміщається лицьовими поверхнями одна до одної з великою бічною панеллю першого відділення, до нижнього краю якої прилягає проріз 190 у панелі нижньої стінки (кожна із двох великих бічних панелей у даному прикладі, у якій проріз проходить на всю ширину панелі нижньої стінки). Клапан 192 завдяки цьому сполучено із прорізом 190 так, що клапан 192 перекриває проріз 190. (Слід відмітити, що клапан і проріз можуть бути зміщені від центру панелей нижньої стінки, і(або) комбінація "клапан/проріз" може бути виконана в протилежних відділеннях, або може бути використана друга розташована із протилежної сторони комбінація "клапан/проріз"). Потім навколо першого та другого відділень збирається заготовка зовнішньої частини для з'єднання їх по осі шарніра, що проходить уздовж внутрішніх довгих країв панелей нижньої стінки. На фіг. 15 представлений вид у плані заготовки 201 зовнішньої частини. Заготовка 201 зовнішньої частини включає панель 226 нижньої стінки, що має два короткі краї 242, 243 і два довгі краї 228, 229. Довжина коротких країв, по суті, дорівнює сумі довжини двох коротких країв панелей 147, 165 заготовок 144, 162 першого та другого відділень. Довжина довгих країв 228, 229, по суті дорівнює, довжині довгих країв панелей 147, 165 нижньої стінки заготовок 144, 162 першого та другого відділень. По кожному довгому краю 228, 229 проходить лінія згину. Передня панель 225 відходить від одного довгого краю 229, а задня панель 224 відходить від іншого довгого краю 228. Крім того, по панелі 226 нижньої стінки проходить лінія 240 згину, паралельно довгим краям 228, 229, яка відділена від довгого краю 228, від якого відходить задня панель 224, проміжком, рівним ширині малих бічних панелей заготовки 162 другого відділення, і відділені від іншого довгого краю 229 проміжком, по суті, рівним ширині малих бічних панелей заготовки 144 першого відділення. Передня панель 225 має поздовжні межі 230, 231, що формують лінії згину, від кожної з яких відходить бічна панель 232, 233. Ширина кожної бічної панелі 232, 233, по суті, дорівнює сумі ширини малих бічних панелей заготовок першого та другого відділень. Крім того, кожна бічна панель 232, 233 має розділову лінію, паралельну поздовжній межі 230, 231 і відділену від неї шириною бічних стінок заготовки 144 першого відділення. Задня панель 224 має поздовжні межі 236, 237, що формують лінії згину, від кожної з яких відходить бічна панель 238, 239. Ширина кожної бічної панелі 238, 239, по суті, дорівнює ширині малих бічних панелей заготовки 262 другого відділення. Задня панель також має верхню межу 227, від якої відходить секція 202 заготовки кришки. Секція кришки включає кілька панелей, які при зборці формують звичайну шарнірну кришку по типу використовуваних у якості шарнірних кришок пачок курильних виробів. Верхня межа 227 формує вісь шарніра, по якій шарнірна кришка з'єднується з пачкою. Для формування пачки, навколо першого та другого відділень збирається заготовка 201 зовнішньої частини. Відповідно до одного способу, два відділення розміщуються лицьовими поверхнями один до одного, після чого укладаються на задню панель 224 таким чином, що друге відділення стикається із задньою панеллю 224. При цьому отвір, що утворювався після відгинання клапана, закривається задньою панеллю 224. Бічні панелі 238, 239 задньої панелі 224 відгинаються до малих бічних панелей другого відділення та закріплюються клеєм. Потім панель 226 нижньої стінки заготовки 201 зовнішньої частини відгинається до панелей 147, 165 нижньої стінки першого та другого відділень і закріплюється клеєм, який наноситься так, щоб він не потрапив на клапан 192 і в проріз 190. Передня панель 225 відгинається вниз на відкриту велику бічну панель першого відділення, а бічні панелі 232, 233 відгинаються на бічні панелі першого відділення та бічні панелі 238, 239 задньої панелі 224, і прикріплюються до кожної з них клеєм. Виконується гнуття та збірка секції 202 заготовки кришки звичайним шляхом, і кришкою потім можуть бути закриті суміжні відкриті кінці першого та другого відділень. Нарешті, бічні стінки 232, 233 вирізаються уздовж розділових ліній 234, 241. Після цього, перше та друге відділення залишаються з'єднаними тільки панеллю 226 нижньої стінки заготовки зовнішньої частини та можуть розвертатися відносно один одного навколо осі 240 шарніра. Це приводить до повороту клапана 192 нагору крізь проріз 190 для видачі курильних виробів з пачки, як це було описано вище. Другий варіант здійснення заготовки відноситься до пачки, у якій поворотні клапани розташовані в основах двох шарнірно з'єднаних відділень, причому поворотні клапани мають зчеплену Х-подібну конфігурацію, описану вище у відношенні до фіг. 2А і 2Б. На відміну від фіг. 2А і 2Б, тут клапани сформовані інтегрально з відділеннями так, що кожне відділення та прикріплений до нього клапан, що повертається усередині іншого відділення, сформовані з однієї заготовки. На фіг. 16 представлений вид у плані заготовки першого відділення, яка збирається в перше відділення для курильних виробів. Заготовка 300 першого відділення включає нижню панель 14 UA 99144 C2 5 10 15 20 25 30 35 40 45 50 55 60 301, що має два протилежні довгі краї та два протилежні короткі краї. На кожному довгому краї 312, 313 міститься лінія згину. У першої великої бічної панелі 302 є поздовжні бічні межі 304, 305, від кожної з яких відходять малі бічні панелі 306, 307. По поздовжніх бічним межам 304, 305 також сформовані лінії згину. Аналогічно, на другій великій бічній панелі 303 є поздовжні межі 318, 309, по яких формуються лінії згину та від яких відходять малі бічні панелі 311, 310. Малі бічні панелі 306, 307 першої великої бічної панелі 302 мають, по суті, ту ж ширину, що й малі бічні панелі другої великої бічної панелі 303. Панель нижньої стінки включає дві частини, донну частину 314 і клапанну частину 315. Донна частина 314 утворює поверхню нижньої стінки першого відділення, коли проводиться збірка заготовки 300, а клапанна частина 315 утворює поворотний клапан для виштовхування курильного виробу із суміжного другого відділення. Розділення між донною частиною 314 і клапанною частиною 315 відбувається паралельно довгим сторонам панелі 301 нижньої стінки. Донна частина 314 проходить тільки до половини панелі 301 нижньої стінки, від одного короткого краю до середини прилягаючого довгого краю 312, а її розмір у напрямку, ортогональному довгому краю 312, по суті, дорівнює ширині малої сторони панелей. Цим розміром визначається глибина зібраного першого відділення. Клапанна частина 315 проходить поперек усього прилягаючого до неї довгого краю 313, і розділена навпіл лінією 317 згину, паралельною довгому краю 313. Крім того, розмір клапанної частини 315 у напрямку, ортогональному довгому краю 313, не перевищує подвоєного відповідного розміру донної частини 334 заготовки 320 другого відділення, описаної нижче. Нарешті, клапанна частина 315 відділена від прилягаючої до неї великої бічної панелі 303 щілиною 316, що проходить уздовж довгого краю 313. Щілина 316 проходить від короткого краю панелі 301 нижньої стінки, протилежного короткому краю, від якого донна частина 314 відходить до середини довгого краю 313 (яка збігається із серединою протилежного довгого краю 312). На фіг. 17 представлений вид у плані заготовки 320 другого відділення. Ця заготовка по суті подібна із заготовкою 300 першого відділення в тому, що вона включає панель 321 нижньої стінки, дві великі бічні панелі 322, 323 і чотири малі бічні панелі 326, 327, 339, 330, розташовані також, як і відповідні панелі заготовки 300 першого відділення. Панель 321 нижньої стінки, за аналогією, включає донну частину 334 і клапанну частину 335, відділену від прилягаючої до неї великої бічної панелі 322 щілиною 336, і розділену навпіл лінією 337 згину. Розмір донної частини 334 у напрямку, ортогональному прилягаючому довгому краю 332, визначає глибину зібраного другого відділення, і по суті дорівнює ширині малих бічних панелей. Розмір клапанної частини 335 у напрямку, ортогональному прилягаючому довгому краю 332, не перевищує подвоєного відповідного розміру донної частини 314 заготовки 300 першого відділення. Донні частини 314, 334 і щілини 316, 336 розташовані по одну сторону відповідних заготовок. Інакше кажучи, обидві заготовки мають, по суті, однакову конфігурацію, а не є дзеркальними зображеннями один одного. У кожному випадку, однак, велика бічна панель 303, 322, що прилягає до щілини 316, 336, являє собою бічну панель, яка буде прилягати лицьовою поверхнею до іншого відділення в зібраній пачці. Тому, це слід приймати до уваги в будь-якій пачці, у якій відділення не ідентичні один одному, наприклад, якщо одне відділення вміщає два ряди курильних виробів, а інше вміщає один ряд. У прикладі на фіг. 16 і 17, розмір обох відділень обраний так, щоб уміщати тільки один ряд, і тому вони мають однакову глибину, але форма великих і малих бічних панелей така, що відкрита пачка спускається із задньої частини вперед, тому заготовки 300, 320 не є однаковими. Кожна заготовка 300, 320 збирається однаковим способом. Заготовка складається уздовж лінії 317, 337 згину по клапанній частині 315, 335, утворюючи клапан з подвійною товщиною матеріалу. Дві половинки клапана можуть бути скріплені клеєм. Потім, по двом лініям 312, 313, 333, 332 згину уздовж довгих сторін панелі 301, 321 нижньої стінки проводиться відгин у протилежних напрямках, так, що лінія згину, що прилягає до клапанної частини 315, 335, дає опуклий згин, а лінія згину, що прилягає до донної частини 314, 334, утворює згин із западиною. При цьому утворюється поверхня нижньої стінки у відділенні, від якої вертикально відходять дві великі бічні панелі, та виступаючий від відділення назовні клапан, копланарний з поверхнею нижньої стінки. Потім під прямим кутом відгинаються усередину перекривачі одна одну малі бічні панелі, які скріплюються клеєм. Після збірки, нижні частини першого та другого відділень виглядають однаково. На фіг. 18 наведене зображення в перспективі першого відділення, виготовленого із заготовки 300 першого відділення. Зібране друге відділення виглядає аналогічно. У відділення є чотири бічні сторони, що відстоять нагору від основи, утвореної донною частиною 314 панелі 301 нижньої стінки. Однак, оскільки донна частина 314 проходить тільки до половини панелі 301 нижньої стінки, половину основи займає проріз 318. Клапан, сформований зі складеної 15 UA 99144 C2 5 10 15 20 25 30 35 40 45 50 55 клапанної частини 315, виступає з відділення в тій же площині, у якій розташована поверхня нижньої стінки. Однак, завдяки щілині 316 і прорізу 318, клапан скріплений із прилягаючої великою бічною стінкою 302 і основою тільки на половині своєї довжини, а уздовж іншої половини довжини утворює вільний кінець. Для формування шарнірної пачки з поворотними клапанами, перше та друге відділення складаються один з одним лицьовими поверхнями великих бічних сторін, з яких виступають клапани, і вільний кінець кожного клапана введений крізь проріз у основу іншого відділення. Вільний кінець клапана при цьому накладається на внутрішню поверхню частини основи іншого відділення, утвореного донною частиною панелі нижньої стінки вихідної заготовки, а інший кінець клапана закриває прорізи в основі. Таким чином, у основі кожного відділення міститься клапан іншого відділення, що проходить по його повній ширині. Обертанням відділень відносно один одного повертають клапани таким чином, що всі курильні вироби у відділеннях виштовхуються з відділень нагору. Для формування пачки, два відділення повинні бути шарнірно з'єднані по своїх поверхнях нижньої стінки. На фіг. 19 представлена придатна для цієї мети заготовка зовнішньої частини. Для досягнення того ж результату можуть бути використані й інші заготовки. Заготовка 400 зовнішньої частини включає панель 401 нижньої стінки із двома лежачими один проти одного довгими краями та двома лежачими один проти одного короткими краями. Розмір панелі нижньої стінки в напрямку коротких країв дорівнює сумі глибини першого та другого відділень. Вісь 416 проходить по панелі 401 нижньої стінки, розділяючи її на дві частини, у відповідно до відносної глибини двох відділень. По довгих краях 404, 405 формуються лінії згину. Передня панель 403 відходить від одного довгого краю 405, що має поздовжні бічні межі 406, 407, від яких відходять бічні панелі 408, 409. Ширина бічних панелей 408, 409, по суті, дорівнює глибині другого відділення. Від протилежного довгого краю 404 відходить задня панель 402, що має поздовжні межі 410, 411, від яких відходять бічні панелі 412, 413, ширина яких по суті дорівнює глибині першого відділення. У задньої панелі 402 також є верхня межа 415, що визначає вісь шарніра, від якої відходить секція 414 кришки. Секція 414 кришки включає групу панелей, які з'єднані лініями згину і які можуть бути зібрані для формування звичайної шарнірної кришки пачки для курильних виробів. Для формування закінченої пачки, два відділення, розташовані лицьовими поверхнями один до одного та зчеплені своїми відповідними клапанами, поміщаються на задню панель 402 заготовки 400 зовнішньої частини. Бічні панелі 412, 413 задньої панелі 402 відгинаються нагору навколо малих бічних панелей першого відділення та закріплюються клеєм. Нижня панель 401 заготовки зовнішньої частини відгинається нагору навколо поверхонь нижніх стінок двох відділень і закріплюється клеєм так, щоб не заважати повороту клапанів. Потім передня панель 403 згинається вниз навколо другого відділення, і її бічні панелі 408, 409 згинаються навколо бічних панелей другого відділення та закріплюються клеєм. Секція 414 кришки збирається в шарнірну кришку, яка закриває відкриті верхні кінці двох відділень і фіксує їхніми лицьовими поверхнями один до одного. Коли кришка відкривається, відділення можуть бути розвернуті відносно один одного навколо осі 416 шарніра в панелі 401 нижньої стінки для приведення в дію поворотних клапанів. В альтернативному варіанті, осі 416 шарніра може і не бути, і панель 401 нижньої стінки може не приклеюватись до поверхонь нижньої стінки відділень. При цьому панель 401 нижньої стінки не гнеться в процесі використання, а шарнірний ефект існує тільки у взаємодії відділень. Клапани в даному варіанті здійснення можуть бути модифіковані так, щоб вони проходили менше, чим на повну ширину відділень. Крім того, точка зачеплення двох клапанів може бути зрушена від середини поверхні нижньої стінки, а у випадку, якщо у відділенні знаходиться більше одного ряду курильних виробів, розмір клапана може бути обрано для підйому одного або більш рядів. Два описані блоки заготовок наведені тільки для ілюстрації даного винаходу та можуть бути змінені з урахуванням різних розмірів і кількості курильних виробів, розмірів і розташування поворотних клапанів, і різного зовнішнього виду, наприклад, пачок зі скошеними або округленими краями, або пачок, кришки яких відрізняються від шарнірної кришки звичайної пачки для курильних виробів. Крім того, пачки та коробки відповідно до даного винаходу можуть виготовлятися з будь-якої підходящої заготовки або блоку заготовок, які передбачають використання поворотного клапана, і не обмежені виготовленням із заготовок, ідентичних або аналогічних представленим. 60 16 UA 99144 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 60 1. Пачка (10) для курильних виробів, що включає перше відділення (12) для розміщення декількох курильних виробів, розташованих паралельно один одному, що має отвір (24) на першому кінці, через який курильні вироби можуть бути витягнуті уздовж напрямку, паралельного їхнім поздовжнім осям, і поворотний клапан (38), розміщений усередині другого кінця першого відділення з протилежного першому кінцю боку, який при повороті стикається з кінцем щонайменше одного курильного виробу та виштовхує щонайменше один курильний виріб через отвір, яка відрізняється тим, що включає друге відділення (14) для розміщення декількох курильних виробів, розташованих паралельно один одному, що має отвір (24) на першому кінці, через який курильні вироби можуть бути витягнуті уздовж напрямку, паралельного їхнім поздовжнім осям, причому друге відділення з'єднане з можливістю повороту з першим відділенням шарніром (26) на згаданих других кінцях, поворотний клапан (38) першого відділення проходить до другого відділення та включає внутрішню частину (40), розташовану усередині першого відділення з можливістю стикання з кінцем щонайменше одного курильного виробу, і зовнішню частину (42), що складає єдине ціле із другим відділенням або прикріплена до нього; та розворот першого та другого відділень відносно один одного навколо шарніра викликає поворот поворотного клапана з виштовхуванням щонайменше одного курильного виробу в першому відділенні через отвір першого відділення. 2. Пачка для курильних виробів за пунктом 1, у якій друге відділення включає поворотний клапан (38), розміщений усередині другого кінця другого відділення, розташованого з боку, протилежного першому кінцю, який при повороті стикається з кінцем щонайменше одного курильного виробу у другому відділенні та виштовхує щонайменше один курильний виріб через згаданий отвір; причому поворотний клапан другого відділення проходить до першого відділення та включає внутрішню частину (40), розташовану усередині другого відділення з можливістю стикання з кінцем щонайменше одного курильного виробу, і зовнішню частину (42), що складає єдине ціле з першим відділенням або прикріплена до нього, та розворот першого та другого відділень відносно один одного навколо шарніра викликає поворот поворотного клапана другого відділення з виштовхуванням щонайменше одного курильного виробу у другому відділенні через отвір другого відділення. 3. Пачка для курильних виробів за пунктом 1 або 2, у якій внутрішня та зовнішня частини (40, 42) поворотного клапана або клапанів копланарні. 4. Пачка для курильних виробів за пунктом 3, у якій поворотний клапан або клапани паралельні нижнім стінкам першого відділення та другого відділення, коли відділення не розвернуті одне відносно одного. 5. Пачка для курильних виробів за будь-яким з попередніх пунктів, що включає кришку (30), форма якої дозволяє їй закривати отвори обох відділень. 6. Пачка для курильних виробів за пунктом 5, у якій кришка шарнірно прикріплена до одного з відділень. 7. Пачка для курильних виробів за будь-яким з попередніх пунктів, у якій поворотний клапан або кожний поворотний клапан (38) виконаний з можливістю торкання кінців усіх курильних виробів, що знаходяться у відділенні. 8. Пачка для курильних виробів за будь-яким з попередніх пунктів, у якій поворотний клапан або кожний поворотний клапан (38) виконаний з можливістю торкання кінців меншого числа курильних виробів, ніж максимальне їх число, яке може бути розміщене у відділенні. 9. Пачка для курильних виробів за будь-яким з попередніх пунктів, виготовлена з однієї або більше складуваних заготовок. 10. Пачка для курильних виробів за будь-яким з попередніх пунктів, у якій відділення мають форму паралелепіпеда, обумовлену нижньою стінкою та чотирма бічними стінками, що відходять від нижньої стінки, по суті, під прямим кутом. 11. Пачка за будь-яким з попередніх пунктів, у якій перше і друге відділення заповнені сигаретами. 12. Коробка для пачок курильних виробів, що включає перше відділення для розміщення декількох пачок курильних виробів, розташованих в один або більше рядів, що має отвір на першому кінці, через який пачки можуть витягатись в напрямку, по суті, перпендикулярному ряду(ам), і поворотний клапан, розміщений усередині другого кінця відділення, протилежного першому кінцю, який при повороті входить у стикання з кінцем щонайменше однієї пачки та штовхає щонайменше одну пачку через отвір, яка відрізняється тим, що включає друге 17 UA 99144 C2 5 10 15 20 25 30 35 40 45 відділення для розміщення декількох пачок курильних виробів, розташованих в один або більше рядів, що має отвір на першому кінці, через який пачки можуть бути витягнуті уздовж напрямку, по суті, перпендикулярному ряду(ам); причому друге відділення з'єднане з можливістю повороту з першим відділенням шарніром на згаданих других кінцях, поворотний клапан першого відділення проходить до другого відділення та включає внутрішню частину, розташовану усередині першого відділення, з можливістю стикання з кінцем щонайменше однієї пачки, і зовнішню частину, що складає єдине ціле із другим відділенням або прикріплену до нього, друге відділення включає поворотний клапан, розміщений усередині другого кінця другого відділення, розташованого з боку, протилежного першому кінцю, і який при повороті стикається з кінцем щонайменше однієї пачки у другому відділенні та виштовхує щонайменше одну пачку через отвір, причому поворотний клапан другого відділення проходить до першого відділення та включає внутрішню частину, розташовану усередині другого відділення з можливістю стикання з кінцем щонайменше однієї пачки, та зовнішню частину, що складає єдине ціле з першим відділенням або прикріплену до нього, та розворот першого та другого відділень відносно один одного навколо шарніра викликає поворот поворотних клапанів з виштовхуванням щонайменше однієї пачки в першому відділенні через отвір першого відділення, і щонайменше однієї пачки у другому відділенні через отвір другого відділення. 13. Блок заготовок пачки для курильних виробів, що включає заготовку першого відділення та заготовку другого відділення, у якому заготовка першого відділення включає панель нижньої стінки та панелі чотирьох бічних стінок, які можуть установлюватись вертикально навколо панелі нижньої стінки для формування першого відділення для декількох курильних виробів, розташованих так, що їх поздовжні осі перпендикулярні панелі нижньої стінки, і проріз у панелі нижньої стінки, один край якої збігається із краєм панелі нижньої стінки, а заготовка другого відділення також включає панель нижньої стінки та панелі чотирьох бічних стінок, які можуть бути зібрані навколо панелі нижньої стінки для формування другого відділення для декількох курильних виробів, розташованих так, що їх поздовжні осі перпендикулярні панелі нижньої стінки, і клапан, вирізаний з панелі нижньої стінки та панелі бічної стінки, що відходить від панелі нижньої стінки, та має зовнішню межу, що проходить між двома точками, розташованими на краю панелі нижньої стінки, протилежному краю, від якого відходить вищезгадана панель бічної стінки, причому клапан і проріз розташовані з можливістю суміщення, коли зібрані заготовки будуть розміщені так, що панель бічної стінки заготовки другого відділення, протилежна панелі бічної стінки із клапаном, розташовується напроти панелі бічної стінки заготовки першого відділення, до краю якої прилягає проріз. 14. Блок заготовок пачки для курильних виробів за пунктом 13, у якому клапан виступає від краю пов'язаної з ним панелі нижньої стінки на відстань, не більше ніж відстань, на яку проріз виступає від краю пов'язаної з ним панелі нижньої стінки. 15. Блок заготовок пачки для курильних виробів за пунктом 13, у якому клапан має лінію згину, паралельну краю пов'язаної з ним панелі нижньої стінки, і виступає від краю пов'язаної з ним панелі нижньої стінки на таку відстань, що, коли клапан складений по лінії згину, розмір клапана від краю пов'язаної з ним панелі нижньої стінки не перевищує відстані, на яку проріз відходить від краю пов'язаної з ним панелі нижньої стінки. 18 UA 99144 C2 19 UA 99144 C2 20 UA 99144 C2 21 UA 99144 C2 22 UA 99144 C2 23 UA 99144 C2 24 UA 99144 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 25
