Спосіб та пристрій для удосконалення pcc для мобільності на основі потоків

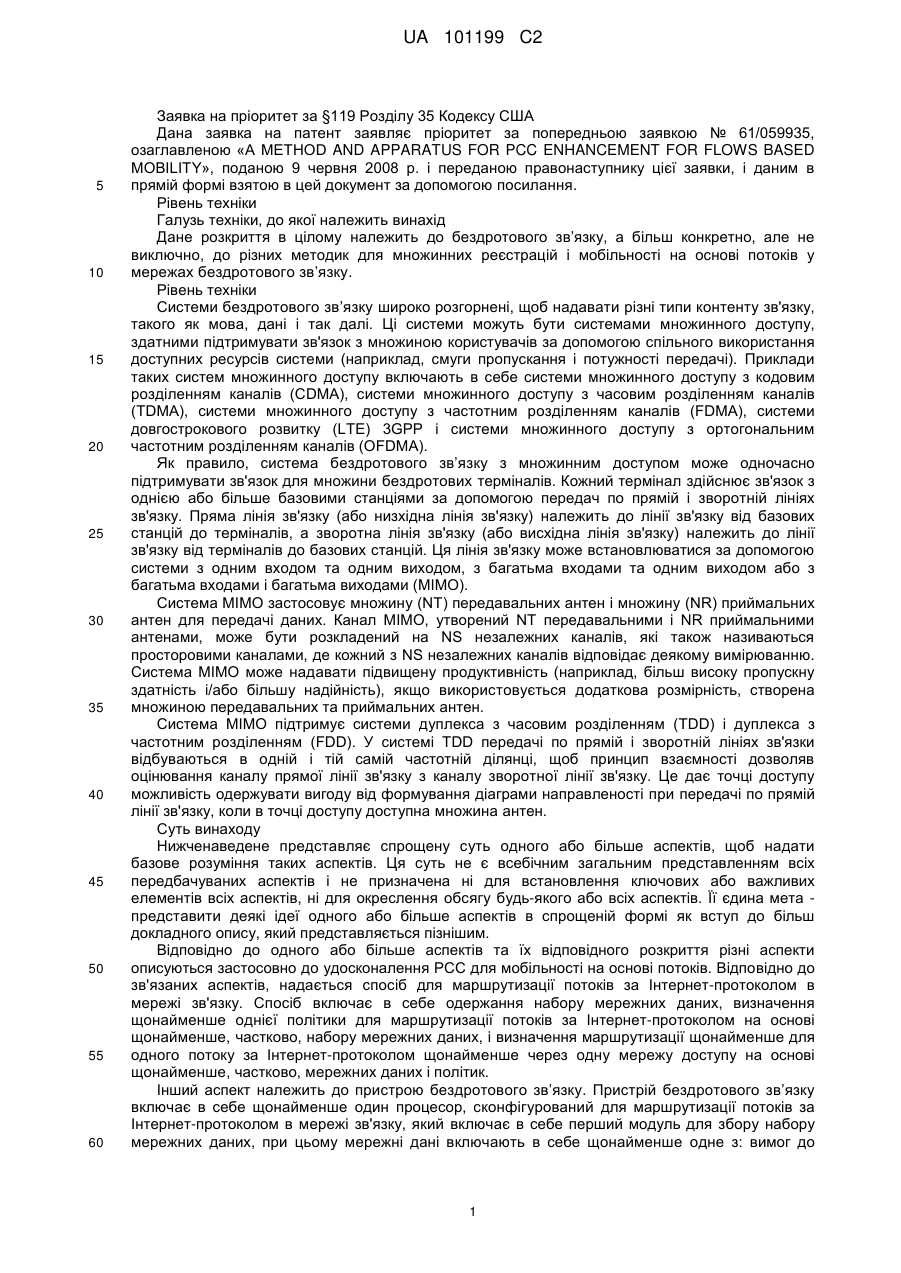

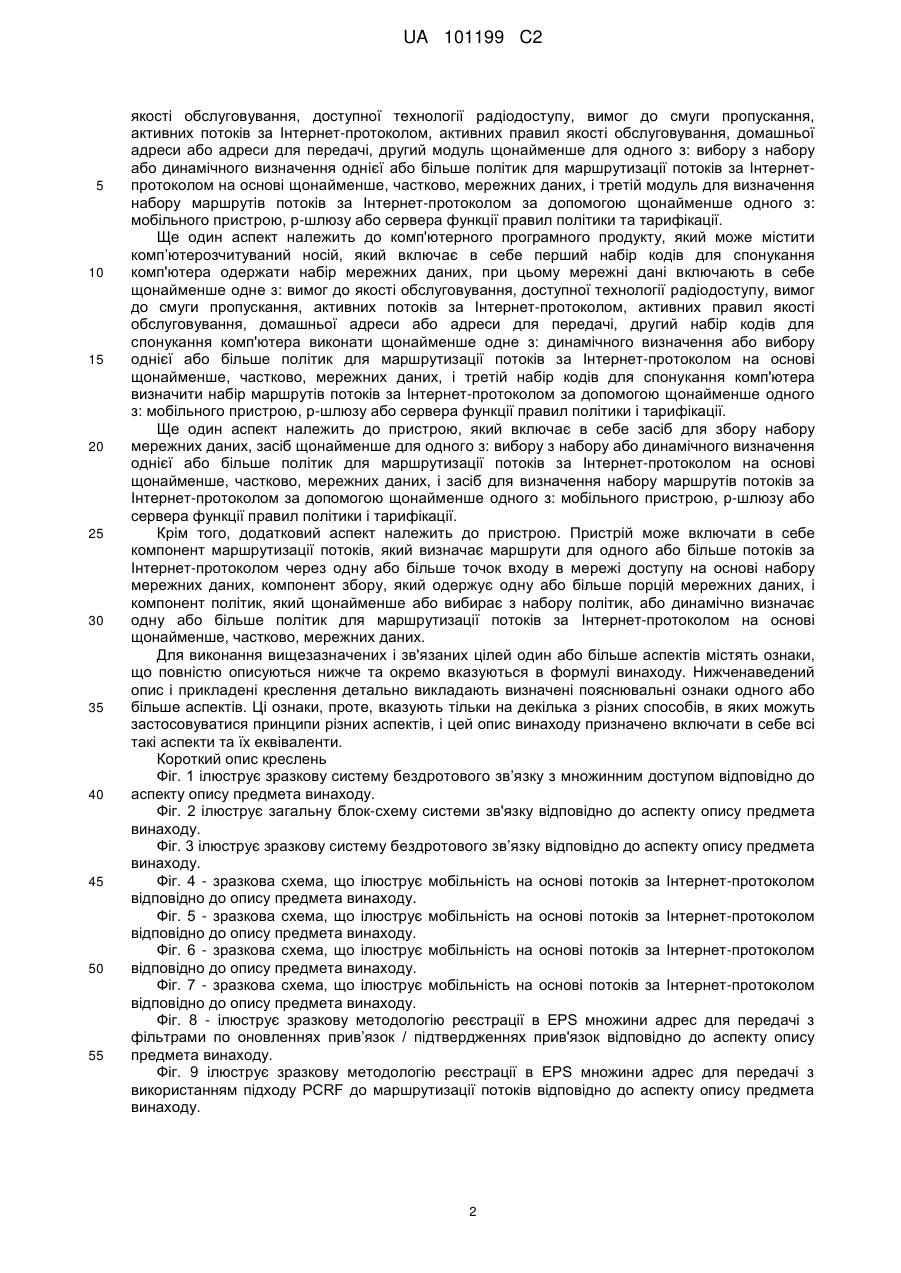

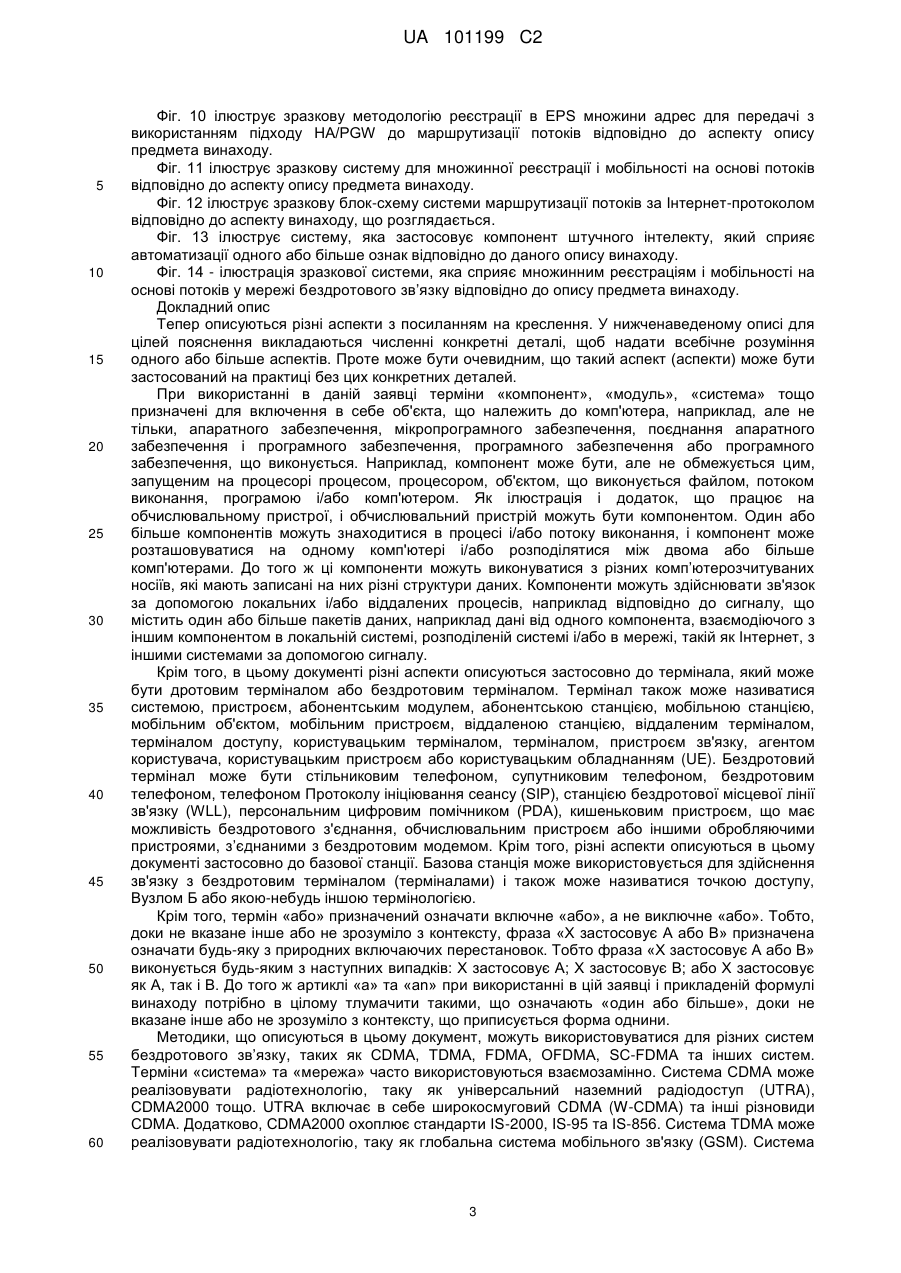

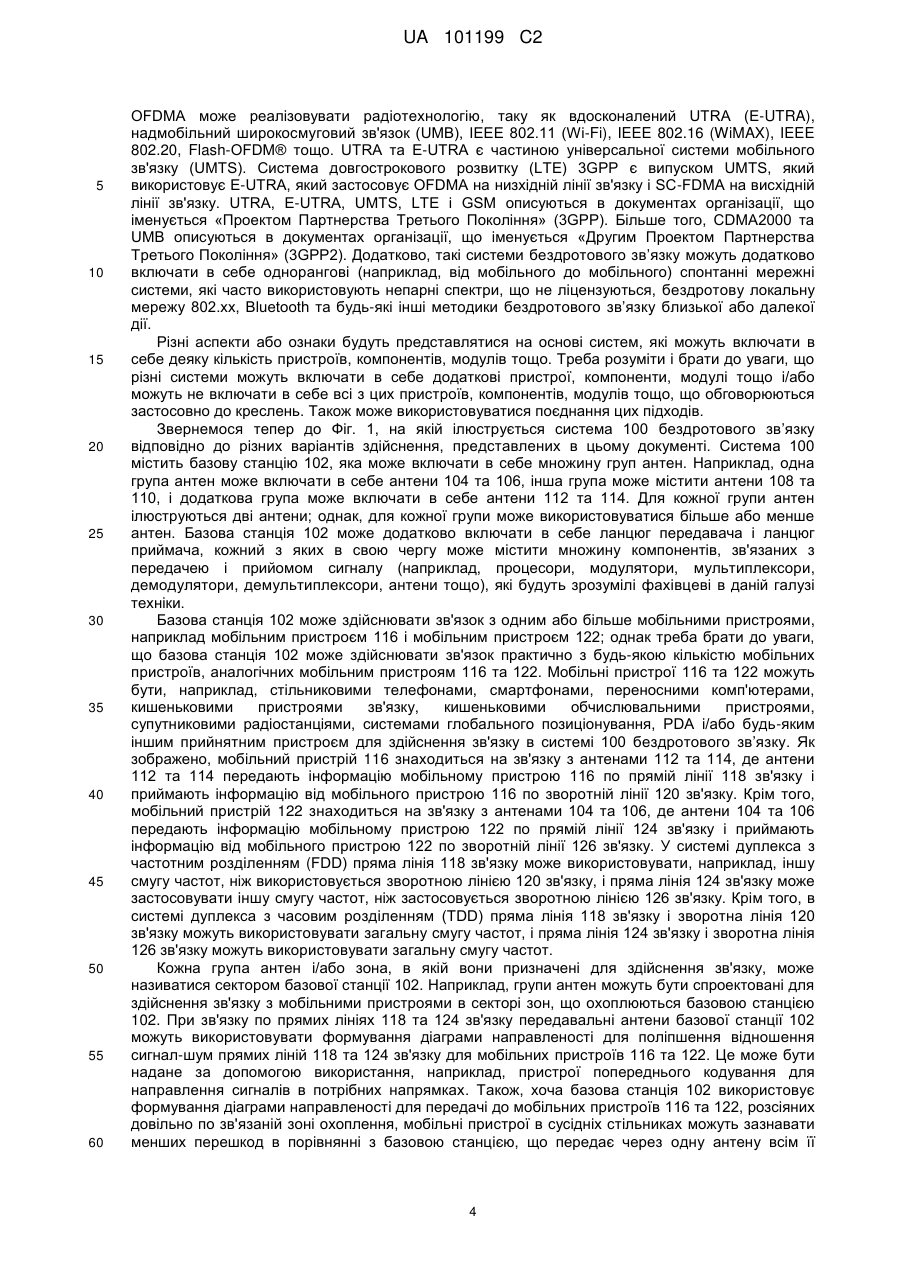

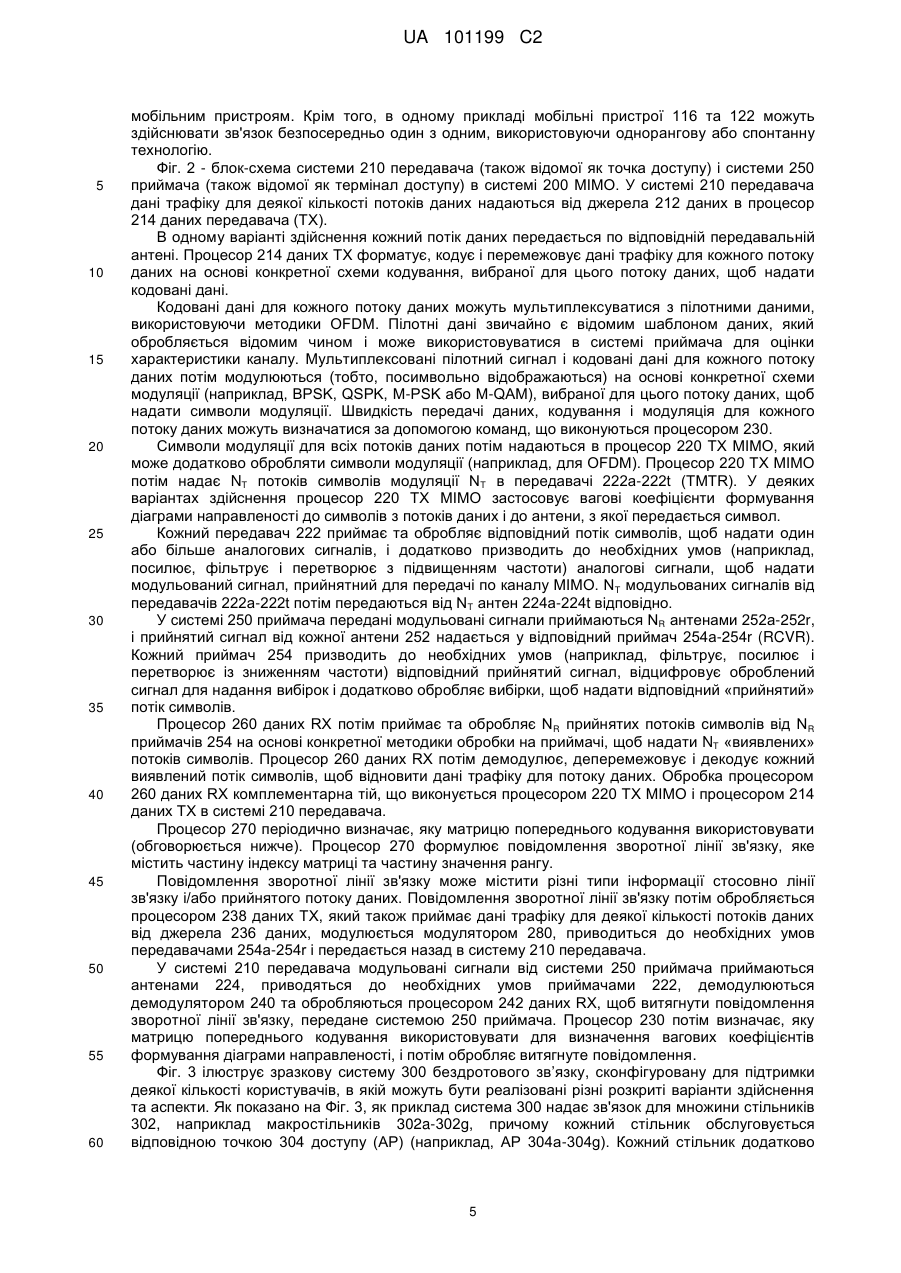

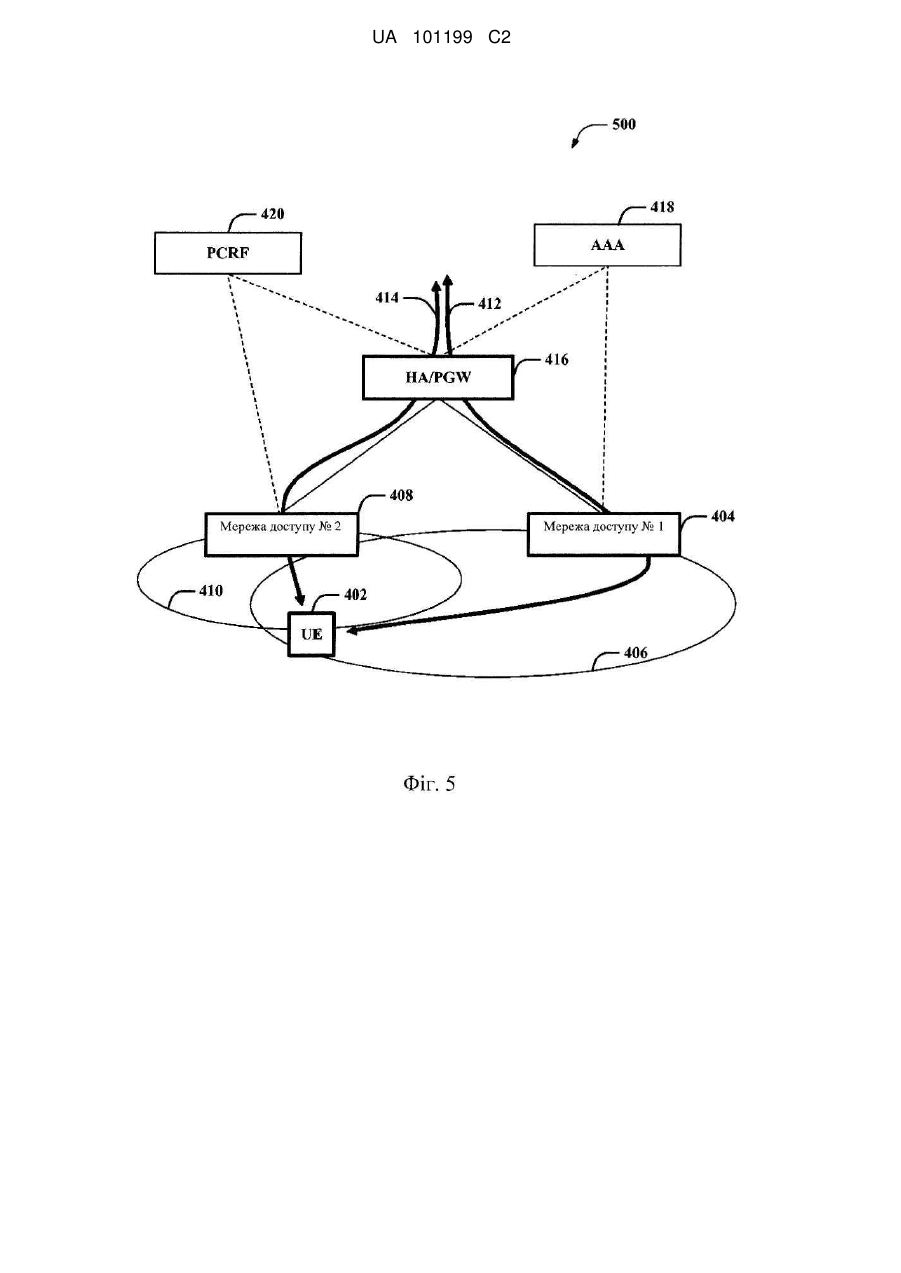

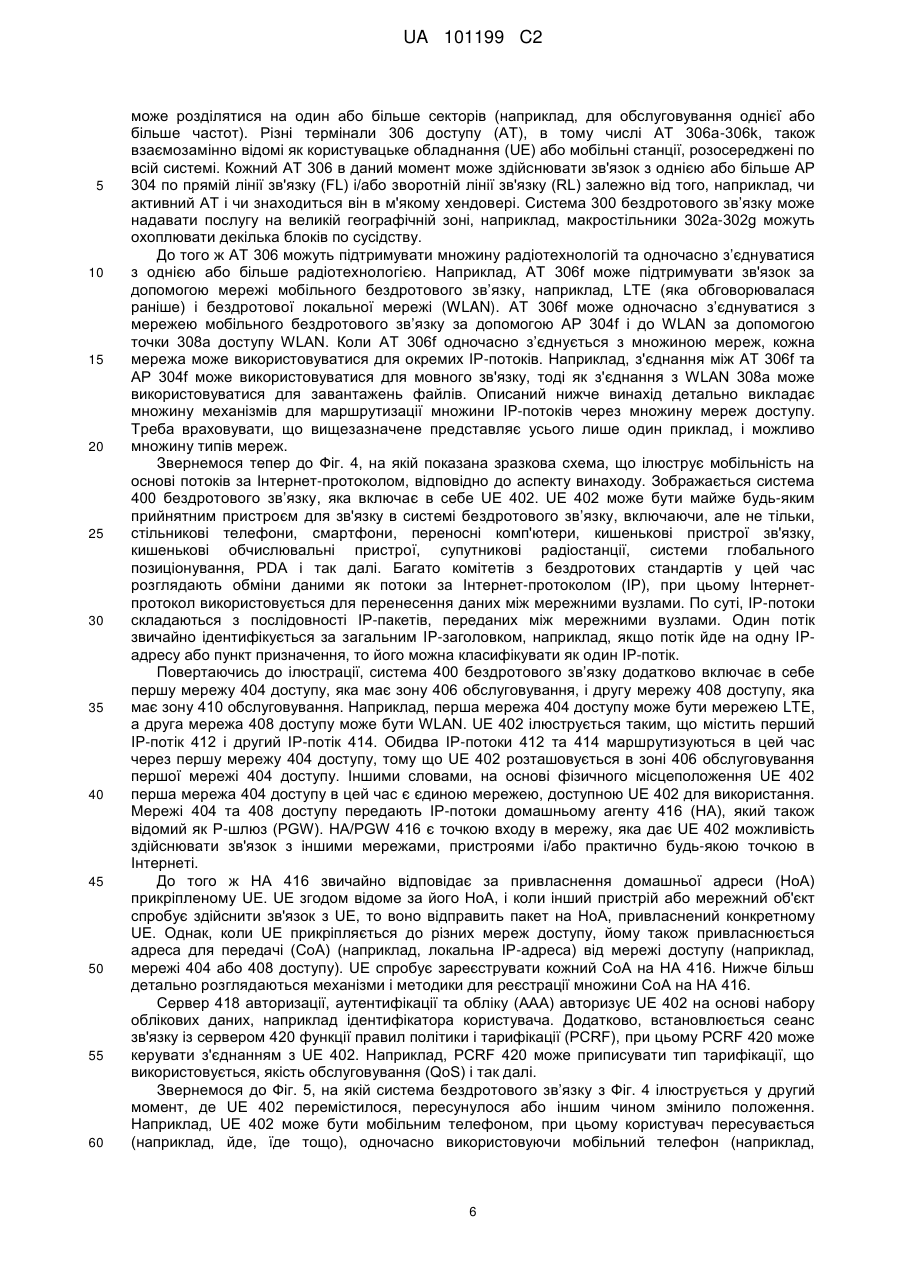

Реферат: Описуються системи та способи, які сприяють множинним реєстраціям і мобільності на основі потоків в мережі бездротового зв'язку. Компонент маршрутизації потоків може бути включений в мобільний пристрій, домашній агент/р-шлюз або сервер функції правил політики і тарифікації, який визначає, яким чином маршрутизувати один або більше IP-потоків через набір точок доступу до мережі. Компонент маршрутизації потоків може визначати маршрутизацію на основі набору політик і/або мережних даних, наприклад, вимог до якості обслуговування, вимог до смуги пропускання, перевантаження мережі, активних IP-потоків в даний час і так далі. UA 101199 C2 (12) UA 101199 C2 UA 101199 C2 5 10 15 20 25 30 35 40 45 50 55 60 Заявка на пріоритет за §119 Розділу 35 Кодексу США Дана заявка на патент заявляє пріоритет за попередньою заявкою № 61/059935, озаглавленою «А METHOD AND APPARATUS FOR PCC ENHANCEMENT FOR FLOWS BASED MOBILITY», поданою 9 червня 2008 р. і переданою правонаступнику цієї заявки, і даним в прямій формі взятою в цей документ за допомогою посилання. Рівень техніки Галузь техніки, до якої належить винахід Дане розкриття в цілому належить до бездротового зв’язку, а більш конкретно, але не виключно, до різних методик для множинних реєстрацій і мобільності на основі потоків у мережах бездротового зв’язку. Рівень техніки Системи бездротового зв’язку широко розгорнені, щоб надавати різні типи контенту зв'язку, такого як мова, дані і так далі. Ці системи можуть бути системами множинного доступу, здатними підтримувати зв'язок з множиною користувачів за допомогою спільного використання доступних ресурсів системи (наприклад, смуги пропускання і потужності передачі). Приклади таких систем множинного доступу включають в себе системи множинного доступу з кодовим розділенням каналів (CDMA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA), системи довгострокового розвитку (LTE) 3GPP і системи множинного доступу з ортогональним частотним розділенням каналів (OFDMA). Як правило, система бездротового зв’язку з множинним доступом може одночасно підтримувати зв'язок для множини бездротових терміналів. Кожний термінал здійснює зв'язок з однією або більше базовими станціями за допомогою передач по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) належить до лінії зв'язку від базових станцій до терміналів, а зворотна лінія зв'язку (або висхідна лінія зв'язку) належить до лінії зв'язку від терміналів до базових станцій. Ця лінія зв'язку може встановлюватися за допомогою системи з одним входом та одним виходом, з багатьма входами та одним виходом або з багатьма входами і багатьма виходами (MIMO). Система MIMO застосовує множину (NT) передавальних антен і множину (NR) приймальних антен для передачі даних. Канал MIMO, утворений NT передавальними і NR приймальними антенами, може бути розкладений на NS незалежних каналів, які також називаються просторовими каналами, де кожний з NS незалежних каналів відповідає деякому вимірюванню. Система MIMO може надавати підвищену продуктивність (наприклад, більш високу пропускну здатність і/або більшу надійність), якщо використовується додаткова розмірність, створена множиною передавальних та приймальних антен. Система MIMO підтримує системи дуплекса з часовим розділенням (TDD) і дуплекса з частотним розділенням (FDD). У системі TDD передачі по прямій і зворотній лініях зв'язки відбуваються в одній і тій самій частотній ділянці, щоб принцип взаємності дозволяв оцінювання каналу прямої лінії зв'язку з каналу зворотної лінії зв'язку. Це дає точці доступу можливість одержувати вигоду від формування діаграми направленості при передачі по прямій лінії зв'язку, коли в точці доступу доступна множина антен. Суть винаходу Нижченаведене представляє спрощену суть одного або більше аспектів, щоб надати базове розуміння таких аспектів. Ця суть не є всебічним загальним представленням всіх передбачуваних аспектів і не призначена ні для встановлення ключових або важливих елементів всіх аспектів, ні для окреслення обсягу будь-якого або всіх аспектів. Її єдина мета представити деякі ідеї одного або більше аспектів в спрощеній формі як вступ до більш докладного опису, який представляється пізнішим. Відповідно до одного або більше аспектів та їх відповідного розкриття різні аспекти описуються застосовно до удосконалення PCC для мобільності на основі потоків. Відповідно до зв'язаних аспектів, надається спосіб для маршрутизації потоків за Інтернет-протоколом в мережі зв'язку. Спосіб включає в себе одержання набору мережних даних, визначення щонайменше однієї політики для маршрутизації потоків за Інтернет-протоколом на основі щонайменше, частково, набору мережних даних, і визначення маршрутизації щонайменше для одного потоку за Інтернет-протоколом щонайменше через одну мережу доступу на основі щонайменше, частково, мережних даних і політик. Інший аспект належить до пристрою бездротового зв’язку. Пристрій бездротового зв’язку включає в себе щонайменше один процесор, сконфігурований для маршрутизації потоків за Інтернет-протоколом в мережі зв'язку, який включає в себе перший модуль для збору набору мережних даних, при цьому мережні дані включають в себе щонайменше одне з: вимог до 1 UA 101199 C2 5 10 15 20 25 30 35 40 45 50 55 якості обслуговування, доступної технології радіодоступу, вимог до смуги пропускання, активних потоків за Інтернет-протоколом, активних правил якості обслуговування, домашньої адреси або адреси для передачі, другий модуль щонайменше для одного з: вибору з набору або динамічного визначення однієї або більше політик для маршрутизації потоків за Інтернетпротоколом на основі щонайменше, частково, мережних даних, і третій модуль для визначення набору маршрутів потоків за Інтернет-протоколом за допомогою щонайменше одного з: мобільного пристрою, р-шлюзу або сервера функції правил політики та тарифікації. Ще один аспект належить до комп'ютерного програмного продукту, який може містити комп’ютерозчитуваний носій, який включає в себе перший набір кодів для спонукання комп'ютера одержати набір мережних даних, при цьому мережні дані включають в себе щонайменше одне з: вимог до якості обслуговування, доступної технології радіодоступу, вимог до смуги пропускання, активних потоків за Інтернет-протоколом, активних правил якості обслуговування, домашньої адреси або адреси для передачі, другий набір кодів для спонукання комп'ютера виконати щонайменше одне з: динамічного визначення або вибору однієї або більше політик для маршрутизації потоків за Інтернет-протоколом на основі щонайменше, частково, мережних даних, і третій набір кодів для спонукання комп'ютера визначити набір маршрутів потоків за Інтернет-протоколом за допомогою щонайменше одного з: мобільного пристрою, р-шлюзу або сервера функції правил політики і тарифікації. Ще один аспект належить до пристрою, який включає в себе засіб для збору набору мережних даних, засіб щонайменше для одного з: вибору з набору або динамічного визначення однієї або більше політик для маршрутизації потоків за Інтернет-протоколом на основі щонайменше, частково, мережних даних, і засіб для визначення набору маршрутів потоків за Інтернет-протоколом за допомогою щонайменше одного з: мобільного пристрою, р-шлюзу або сервера функції правил політики і тарифікації. Крім того, додатковий аспект належить до пристрою. Пристрій може включати в себе компонент маршрутизації потоків, який визначає маршрути для одного або більше потоків за Інтернет-протоколом через одну або більше точок входу в мережі доступу на основі набору мережних даних, компонент збору, який одержує одну або більше порцій мережних даних, і компонент політик, який щонайменше або вибирає з набору політик, або динамічно визначає одну або більше політик для маршрутизації потоків за Інтернет-протоколом на основі щонайменше, частково, мережних даних. Для виконання вищезазначених і зв'язаних цілей один або більше аспектів містять ознаки, що повністю описуються нижче та окремо вказуються в формулі винаходу. Нижченаведений опис і прикладені креслення детально викладають визначені пояснювальні ознаки одного або більше аспектів. Ці ознаки, проте, вказують тільки на декілька з різних способів, в яких можуть застосовуватися принципи різних аспектів, і цей опис винаходу призначено включати в себе всі такі аспекти та їх еквіваленти. Короткий опис креслень Фіг. 1 ілюструє зразкову систему бездротового зв’язку з множинним доступом відповідно до аспекту опису предмета винаходу. Фіг. 2 ілюструє загальну блок-схему системи зв'язку відповідно до аспекту опису предмета винаходу. Фіг. 3 ілюструє зразкову систему бездротового зв’язку відповідно до аспекту опису предмета винаходу. Фіг. 4 - зразкова схема, що ілюструє мобільність на основі потоків за Інтернет-протоколом відповідно до опису предмета винаходу. Фіг. 5 - зразкова схема, що ілюструє мобільність на основі потоків за Інтернет-протоколом відповідно до опису предмета винаходу. Фіг. 6 - зразкова схема, що ілюструє мобільність на основі потоків за Інтернет-протоколом відповідно до опису предмета винаходу. Фіг. 7 - зразкова схема, що ілюструє мобільність на основі потоків за Інтернет-протоколом відповідно до опису предмета винаходу. Фіг. 8 - ілюструє зразкову методологію реєстрації в EPS множини адрес для передачі з фільтрами по оновленнях прив’язок / підтвердженнях прив'язок відповідно до аспекту опису предмета винаходу. Фіг. 9 ілюструє зразкову методологію реєстрації в EPS множини адрес для передачі з використанням підходу PCRF до маршрутизації потоків відповідно до аспекту опису предмета винаходу. 2 UA 101199 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 10 ілюструє зразкову методологію реєстрації в EPS множини адрес для передачі з використанням підходу HA/PGW до маршрутизації потоків відповідно до аспекту опису предмета винаходу. Фіг. 11 ілюструє зразкову систему для множинної реєстрації і мобільності на основі потоків відповідно до аспекту опису предмета винаходу. Фіг. 12 ілюструє зразкову блок-схему системи маршрутизації потоків за Інтернет-протоколом відповідно до аспекту винаходу, що розглядається. Фіг. 13 ілюструє систему, яка застосовує компонент штучного інтелекту, який сприяє автоматизації одного або більше ознак відповідно до даного опису винаходу. Фіг. 14 - ілюстрація зразкової системи, яка сприяє множинним реєстраціям і мобільності на основі потоків у мережі бездротового зв’язку відповідно до опису предмета винаходу. Докладний опис Тепер описуються різні аспекти з посиланням на креслення. У нижченаведеному описі для цілей пояснення викладаються численні конкретні деталі, щоб надати всебічне розуміння одного або більше аспектів. Проте може бути очевидним, що такий аспект (аспекти) може бути застосований на практиці без цих конкретних деталей. При використанні в даній заявці терміни «компонент», «модуль», «система» тощо призначені для включення в себе об'єкта, що належить до комп'ютера, наприклад, але не тільки, апаратного забезпечення, мікропрограмного забезпечення, поєднання апаратного забезпечення і програмного забезпечення, програмного забезпечення або програмного забезпечення, що виконується. Наприклад, компонент може бути, але не обмежується цим, запущеним на процесорі процесом, процесором, об'єктом, що виконується файлом, потоком виконання, програмою і/або комп'ютером. Як ілюстрація і додаток, що працює на обчислювальному пристрої, і обчислювальний пристрій можуть бути компонентом. Один або більше компонентів можуть знаходитися в процесі і/або потоку виконання, і компонент може розташовуватися на одному комп'ютері і/або розподілятися між двома або більше комп'ютерами. До того ж ці компоненти можуть виконуватися з різних комп’ютерозчитуваних носіїв, які мають записані на них різні структури даних. Компоненти можуть здійснювати зв'язок за допомогою локальних і/або віддалених процесів, наприклад відповідно до сигналу, що містить один або більше пакетів даних, наприклад дані від одного компонента, взаємодіючого з іншим компонентом в локальній системі, розподіленій системі і/або в мережі, такій як Інтернет, з іншими системами за допомогою сигналу. Крім того, в цьому документі різні аспекти описуються застосовно до термінала, який може бути дротовим терміналом або бездротовим терміналом. Термінал також може називатися системою, пристроєм, абонентським модулем, абонентською станцією, мобільною станцією, мобільним об'єктом, мобільним пристроєм, віддаленою станцією, віддаленим терміналом, терміналом доступу, користувацьким терміналом, терміналом, пристроєм зв'язку, агентом користувача, користувацьким пристроєм або користувацьким обладнанням (UE). Бездротовий термінал може бути стільниковим телефоном, супутниковим телефоном, бездротовим телефоном, телефоном Протоколу ініціювання сеансу (SIP), станцією бездротової місцевої лінії зв'язку (WLL), персональним цифровим помічником (PDA), кишеньковим пристроєм, що має можливість бездротового з'єднання, обчислювальним пристроєм або іншими обробляючими пристроями, з’єднаними з бездротовим модемом. Крім того, різні аспекти описуються в цьому документі застосовно до базової станції. Базова станція може використовується для здійснення зв'язку з бездротовим терміналом (терміналами) і також може називатися точкою доступу, Вузлом Б або якою-небудь іншою термінологією. Крім того, термін «або» призначений означати включне «або», а не виключне «або». Тобто, доки не вказане інше або не зрозуміло з контексту, фраза «X застосовує А або В» призначена означати будь-яку з природних включаючих перестановок. Тобто фраза «X застосовує А або В» виконується будь-яким з наступних випадків: X застосовує А; X застосовує В; або X застосовує як А, так і B. До того ж артиклі «a» та «an» при використанні в цій заявці і прикладеній формулі винаходу потрібно в цілому тлумачити такими, що означають «один або більше», доки не вказане інше або не зрозуміло з контексту, що приписується форма однини. Методики, що описуються в цьому документ, можуть використовуватися для різних систем бездротового зв’язку, таких як CDMA, TDMA, FDMA, OFDMA, SC-FDMA та інших систем. Терміни «система» та «мережа» часто використовуються взаємозамінно. Система CDMA може реалізовувати радіотехнологію, таку як універсальний наземний радіодоступ (UTRA), CDMA2000 тощо. UTRA включає в себе широкосмуговий CDMA (W-CDMA) та інші різновиди CDMA. Додатково, CDMA2000 охоплює стандарти IS-2000, IS-95 та IS-856. Система TDMA може реалізовувати радіотехнологію, таку як глобальна система мобільного зв'язку (GSM). Система 3 UA 101199 C2 5 10 15 20 25 30 35 40 45 50 55 60 OFDMA може реалізовувати радіотехнологію, таку як вдосконалений UTRA (E-UTRA), надмобільний широкосмуговий зв'язок (UMB), IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802.20, Flash-OFDM® тощо. UTRA та E-UTRA є частиною універсальної системи мобільного зв'язку (UMTS). Система довгострокового розвитку (LTE) 3GPP є випуском UMTS, який використовує E-UTRA, який застосовує OFDMA на низхідній лінії зв'язку і SC-FDMA на висхідній лінії зв'язку. UTRA, E-UTRA, UMTS, LTE і GSM описуються в документах організації, що іменується «Проектом Партнерства Третього Покоління» (3GPP). Більше того, CDMA2000 та UMB описуються в документах організації, що іменується «Другим Проектом Партнерства Третього Покоління» (3GPP2). Додатково, такі системи бездротового зв’язку можуть додатково включати в себе однорангові (наприклад, від мобільного до мобільного) спонтанні мережні системи, які часто використовують непарні спектри, що не ліцензуються, бездротову локальну мережу 802.xx, Bluetooth та будь-які інші методики бездротового зв’язку близької або далекої дії. Різні аспекти або ознаки будуть представлятися на основі систем, які можуть включати в себе деяку кількість пристроїв, компонентів, модулів тощо. Треба розуміти і брати до уваги, що різні системи можуть включати в себе додаткові пристрої, компоненти, модулі тощо і/або можуть не включати в себе всі з цих пристроїв, компонентів, модулів тощо, що обговорюються застосовно до креслень. Також може використовуватися поєднання цих підходів. Звернемося тепер до Фіг. 1, на якій ілюструється система 100 бездротового зв’язку відповідно до різних варіантів здійснення, представлених в цьому документі. Система 100 містить базову станцію 102, яка може включати в себе множину груп антен. Наприклад, одна група антен може включати в себе антени 104 та 106, інша група може містити антени 108 та 110, і додаткова група може включати в себе антени 112 та 114. Для кожної групи антен ілюструються дві антени; однак, для кожної групи може використовуватися більше або менше антен. Базова станція 102 може додатково включати в себе ланцюг передавача і ланцюг приймача, кожний з яких в свою чергу може містити множину компонентів, зв'язаних з передачею і прийомом сигналу (наприклад, процесори, модулятори, мультиплексори, демодулятори, демультиплексори, антени тощо), які будуть зрозумілі фахівцеві в даній галузі техніки. Базова станція 102 може здійснювати зв'язок з одним або більше мобільними пристроями, наприклад мобільним пристроєм 116 і мобільним пристроєм 122; однак треба брати до уваги, що базова станція 102 може здійснювати зв'язок практично з будь-якою кількістю мобільних пристроїв, аналогічних мобільним пристроям 116 та 122. Мобільні пристрої 116 та 122 можуть бути, наприклад, стільниковими телефонами, смартфонами, переносними комп'ютерами, кишеньковими пристроями зв'язку, кишеньковими обчислювальними пристроями, супутниковими радіостанціями, системами глобального позиціонування, PDA і/або будь-яким іншим прийнятним пристроєм для здійснення зв'язку в системі 100 бездротового зв’язку. Як зображено, мобільний пристрій 116 знаходиться на зв'язку з антенами 112 та 114, де антени 112 та 114 передають інформацію мобільному пристрою 116 по прямій лінії 118 зв'язку і приймають інформацію від мобільного пристрою 116 по зворотній лінії 120 зв'язку. Крім того, мобільний пристрій 122 знаходиться на зв'язку з антенами 104 та 106, де антени 104 та 106 передають інформацію мобільному пристрою 122 по прямій лінії 124 зв'язку і приймають інформацію від мобільного пристрою 122 по зворотній лінії 126 зв'язку. У системі дуплекса з частотним розділенням (FDD) пряма лінія 118 зв'язку може використовувати, наприклад, іншу смугу частот, ніж використовується зворотною лінією 120 зв'язку, і пряма лінія 124 зв'язку може застосовувати іншу смугу частот, ніж застосовується зворотною лінією 126 зв'язку. Крім того, в системі дуплекса з часовим розділенням (TDD) пряма лінія 118 зв'язку і зворотна лінія 120 зв'язку можуть використовувати загальну смугу частот, і пряма лінія 124 зв'язку і зворотна лінія 126 зв'язку можуть використовувати загальну смугу частот. Кожна група антен і/або зона, в якій вони призначені для здійснення зв'язку, може називатися сектором базової станції 102. Наприклад, групи антен можуть бути спроектовані для здійснення зв'язку з мобільними пристроями в секторі зон, що охоплюються базовою станцією 102. При зв'язку по прямих лініях 118 та 124 зв'язку передавальні антени базової станції 102 можуть використовувати формування діаграми направленості для поліпшення відношення сигнал-шум прямих ліній 118 та 124 зв'язку для мобільних пристроїв 116 та 122. Це може бути надане за допомогою використання, наприклад, пристрої попереднього кодування для направлення сигналів в потрібних напрямках. Також, хоча базова станція 102 використовує формування діаграми направленості для передачі до мобільних пристроїв 116 та 122, розсіяних довільно по зв'язаній зоні охоплення, мобільні пристрої в сусідніх стільниках можуть зазнавати менших перешкод в порівнянні з базовою станцією, що передає через одну антену всім її 4 UA 101199 C2 5 10 15 20 25 30 35 40 45 50 55 60 мобільним пристроям. Крім того, в одному прикладі мобільні пристрої 116 та 122 можуть здійснювати зв'язок безпосередньо один з одним, використовуючи однорангову або спонтанну технологію. Фіг. 2 - блок-схема системи 210 передавача (також відомої як точка доступу) і системи 250 приймача (також відомої як термінал доступу) в системі 200 MIMO. У системі 210 передавача дані трафіку для деякої кількості потоків даних надаються від джерела 212 даних в процесор 214 даних передавача (TX). В одному варіанті здійснення кожний потік даних передається по відповідній передавальній антені. Процесор 214 даних TX форматує, кодує і перемежовує дані трафіку для кожного потоку даних на основі конкретної схеми кодування, вибраної для цього потоку даних, щоб надати кодовані дані. Кодовані дані для кожного потоку даних можуть мультиплексуватися з пілотними даними, використовуючи методики OFDM. Пілотні дані звичайно є відомим шаблоном даних, який обробляється відомим чином і може використовуватися в системі приймача для оцінки характеристики каналу. Мультиплексовані пілотний сигнал і кодовані дані для кожного потоку даних потім модулюються (тобто, посимвольно відображаються) на основі конкретної схеми модуляції (наприклад, BPSK, QSPK, M-PSK або M-QAM), вибраної для цього потоку даних, щоб надати символи модуляції. Швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть визначатися за допомогою команд, що виконуються процесором 230. Символи модуляції для всіх потоків даних потім надаються в процесор 220 TX MIMO, який може додатково обробляти символи модуляції (наприклад, для OFDM). Процесор 220 TX MIMO потім надає NT потоків символів модуляції NT в передавачі 222a-222t (TMTR). У деяких варіантах здійснення процесор 220 TX MIMO застосовує вагові коефіцієнти формування діаграми направленості до символів з потоків даних і до антени, з якої передається символ. Кожний передавач 222 приймає та обробляє відповідний потік символів, щоб надати один або більше аналогових сигналів, і додатково призводить до необхідних умов (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали, щоб надати модульований сигнал, прийнятний для передачі по каналу MIMO. NT модульованих сигналів від передавачів 222a-222t потім передаються від NT антен 224a-224t відповідно. У системі 250 приймача передані модульовані сигнали приймаються NR антенами 252a-252r, і прийнятий сигнал від кожної антени 252 надається у відповідний приймач 254a-254r (RCVR). Кожний приймач 254 призводить до необхідних умов (наприклад, фільтрує, посилює і перетворює із зниженням частоти) відповідний прийнятий сигнал, відцифровує оброблений сигнал для надання вибірок і додатково обробляє вибірки, щоб надати відповідний «прийнятий» потік символів. Процесор 260 даних RX потім приймає та обробляє N R прийнятих потоків символів від NR приймачів 254 на основі конкретної методики обробки на приймачі, щоб надати NT «виявлених» потоків символів. Процесор 260 даних RX потім демодулює, деперемежовує і декодує кожний виявлений потік символів, щоб відновити дані трафіку для потоку даних. Обробка процесором260 даних RX комплементарна тій, що виконується процесором 220 TX MIMO і процесором 214 даних TX в системі 210 передавача. Процесор 270 періодично визначає, яку матрицю попереднього кодування використовувати (обговорюється нижче). Процесор 270 формулює повідомлення зворотної лінії зв'язку, яке містить частину індексу матриці та частину значення рангу. Повідомлення зворотної лінії зв'язку може містити різні типи інформації стосовно лінії зв'язку і/або прийнятого потоку даних. Повідомлення зворотної лінії зв'язку потім обробляється процесором 238 даних TX, який також приймає дані трафіку для деякої кількості потоків даних від джерела 236 даних, модулюється модулятором 280, приводиться до необхідних умов передавачами 254a-254r і передається назад в систему 210 передавача. У системі 210 передавача модульовані сигнали від системи 250 приймача приймаються антенами 224, приводяться до необхідних умов приймачами 222, демодулюються демодулятором 240 та обробляються процесором 242 даних RX, щоб витягнути повідомлення зворотної лінії зв'язку, передане системою 250 приймача. Процесор 230 потім визначає, яку матрицю попереднього кодування використовувати для визначення вагових коефіцієнтів формування діаграми направленості, і потім обробляє витягнуте повідомлення. Фіг. 3 ілюструє зразкову систему 300 бездротового зв’язку, сконфігуровану для підтримки деякої кількості користувачів, в якій можуть бути реалізовані різні розкриті варіанти здійснення та аспекти. Як показано на Фіг. 3, як приклад система 300 надає зв'язок для множини стільників 302, наприклад макростільників 302a-302g, причому кожний стільник обслуговується відповідною точкою 304 доступу (AP) (наприклад, AP 304a-304g). Кожний стільник додатково 5 UA 101199 C2 5 10 15 20 25 30 35 40 45 50 55 60 може розділятися на один або більше секторів (наприклад, для обслуговування однієї або більше частот). Різні термінали 306 доступу (AT), в тому числі AT 306a-306k, також взаємозамінно відомі як користувацьке обладнання (UE) або мобільні станції, розосереджені по всій системі. Кожний АТ 306 в даний момент може здійснювати зв'язок з однією або більше АР 304 по прямій лінії зв'язку (FL) і/або зворотній лінії зв'язку (RL) залежно від того, наприклад, чи активний АТ і чи знаходиться він в м'якому хендовері. Система 300 бездротового зв’язку може надавати послугу на великій географічній зоні, наприклад, макростільники 302a-302g можуть охоплювати декілька блоків по сусідству. До того ж АТ 306 можуть підтримувати множину радіотехнологій та одночасно з’єднуватися з однією або більше радіотехнологією. Наприклад, АТ 306f може підтримувати зв'язок за допомогою мережі мобільного бездротового зв’язку, наприклад, LTE (яка обговорювалася раніше) і бездротової локальної мережі (WLAN). АТ 306f може одночасно з’єднуватися з мережею мобільного бездротового зв’язку за допомогою AP 304f і до WLAN за допомогою точки 308a доступу WLAN. Коли АТ 306f одночасно з’єднується з множиною мереж, кожна мережа може використовуватися для окремих IP-потоків. Наприклад, з'єднання між АТ 306f та AP 304f може використовуватися для мовного зв'язку, тоді як з'єднання з WLAN 308a може використовуватися для завантажень файлів. Описаний нижче винахід детально викладає множину механізмів для маршрутизації множини IP-потоків через множину мереж доступу. Треба враховувати, що вищезазначене представляє усього лише один приклад, і можливо множину типів мереж. Звернемося тепер до Фіг. 4, на якій показана зразкова схема, що ілюструє мобільність на основі потоків за Інтернет-протоколом, відповідно до аспекту винаходу. Зображається система 400 бездротового зв’язку, яка включає в себе UE 402. UE 402 може бути майже будь-яким прийнятним пристроєм для зв'язку в системі бездротового зв’язку, включаючи, але не тільки, стільникові телефони, смартфони, переносні комп'ютери, кишенькові пристрої зв'язку, кишенькові обчислювальні пристрої, супутникові радіостанції, системи глобального позиціонування, PDA і так далі. Багато комітетів з бездротових стандартів у цей час розглядають обміни даними як потоки за Інтернет-протоколом (IP), при цьому Інтернетпротокол використовується для перенесення даних між мережними вузлами. По суті, IP-потоки складаються з послідовності IP-пакетів, переданих між мережними вузлами. Один потік звичайно ідентифікується за загальним IP-заголовком, наприклад, якщо потік йде на одну IPадресу або пункт призначення, то його можна класифікувати як один IP-потік. Повертаючись до ілюстрації, система 400 бездротового зв’язку додатково включає в себе першу мережу 404 доступу, яка має зону 406 обслуговування, і другу мережу 408 доступу, яка має зону 410 обслуговування. Наприклад, перша мережа 404 доступу може бути мережею LTE, а друга мережа 408 доступу може бути WLAN. UE 402 ілюструється таким, що містить перший IP-потік 412 і другий IP-потік 414. Обидва IP-потоки 412 та 414 маршрутизуються в цей час через першу мережу 404 доступу, тому що UE 402 розташовується в зоні 406 обслуговування першої мережі 404 доступу. Іншими словами, на основі фізичного місцеположення UE 402 перша мережа 404 доступу в цей час є єдиною мережею, доступною UE 402 для використання. Мережі 404 та 408 доступу передають IP-потоки домашньому агенту 416 (HA), який також відомий як Р-шлюз (PGW). HA/PGW 416 є точкою входу в мережу, яка дає UE 402 можливість здійснювати зв'язок з іншими мережами, пристроями і/або практично будь-якою точкою в Інтернеті. До того ж HA 416 звичайно відповідає за привласнення домашньої адреси (HoA) прикріпленому UE. UE згодом відоме за його HoA, і коли інший пристрій або мережний об'єкт спробує здійснити зв'язок з UE, то воно відправить пакет на HoA, привласнений конкретному UE. Однак, коли UE прикріпляється до різних мереж доступу, йому також привласнюється адреса для передачі (CoA) (наприклад, локальна IP-адреса) від мережі доступу (наприклад, мережі 404 або 408 доступу). UE спробує зареєструвати кожний CoA на HA 416. Нижче більш детально розглядаються механізми і методики для реєстрації множини CoA на HA 416. Сервер 418 авторизації, аутентифікації та обліку (AAA) авторизує UE 402 на основі набору облікових даних, наприклад ідентифікатора користувача. Додатково, встановлюється сеанс зв'язку із сервером 420 функції правил політики і тарифікації (PCRF), при цьому PCRF 420 може керувати з'єднанням з UE 402. Наприклад, PCRF 420 може приписувати тип тарифікації, що використовується, якість обслуговування (QoS) і так далі. Звернемося до Фіг. 5, на якій система бездротового зв’язку з Фіг. 4 ілюструється у другий момент, де UE 402 перемістилося, пересунулося або іншим чином змінило положення. Наприклад, UE 402 може бути мобільним телефоном, при цьому користувач пересувається (наприклад, йде, їде тощо), одночасно використовуючи мобільний телефон (наприклад, 6 UA 101199 C2 5 10 15 20 25 30 35 40 45 50 55 60 розмовляючи по телефону, завантажуючи контент тощо). Як проілюстровано, UE 402 розташоване в ділянці зони 406 обслуговування, що перекривається, першої мережі 404 доступу і зони 410 обслуговування другої мережі 408 доступу. Отже, обидві мережі 404 та 408 доступу доступні UE 402 для використання, і як обговорювалося раніше, якщо UE 402 підтримує множину радіотехнологій, то UE 402 може в один і той самий час з’єднуватися з обома мережами 404 та 408 доступу. Після того, як встановлений зв'язок з другою мережею 408 доступу (розглянуто вище), один або більше IP-потоків (наприклад, 412 або 414) можуть бути маршрутизовані через другу мережу 408 доступу. Маршрутизація IP-потоків 412 та 414 може основуватися на множині критеріїв. Наприклад, повертаючись до попереднього прикладу, де перша мережа 404 доступу є мережею LTE, а друга мережа 408 доступу є WLAN, маршрутизація IP-потоків може основуватися на ресурсах (наприклад, QoS), необхідних / бажаних для IP-потоків 412 та 414. Якщо перший IP-потік 412 є сеансом передачі мови, то може бути бажано маршрутизувати його через мережу LTE (наприклад, мережа 404 доступу) через бажану характеристику QoS. До того ж, якщо другий IP-потік 414 є завантаженням даних, то може бути бажано маршрутизувати другий потік 414 через WLAN (наприклад, другу мережу 408 доступу), тому що WLAN звичайно мають більшу смугу пропускання, ніж мережі LTE, і завантаження даних часто не мають таких самих вимог до QoS, як у передачі мови. Як обговорюється нижче, рішення з маршрутизації можуть прийматися множиною мережних об'єктів, включаючи, але не тільки, UE 402, HA/PGW 416 або PCRF 420. Фіг. 6 ілюструє зразкову систему 600 бездротового зв’язку з Фіг. 4 та 5 в третій момент, відповідно до аспекту винаходу, що розглядається. Як обговорювалося раніше, UE 402 зображується розташованим в ділянці зони 406 обслуговування, що перекривається, першої мережі 404 доступу і зони 410 обслуговування другої мережі 408 доступу. UE 402 підтримує множину радіотехнологій, і отже може маршрутизувати IP-потоки одночасно через обидві доступні мережі 404 та 408 доступу. Треба враховувати, що UE 402 не обмежується двома IPпотоками, наприклад, UE 402 може додавати або видаляти IP-потоки на основі потреби, послуг тощо. Наприклад, повертаючись до попереднього прикладу, UE 402 може додати третій IP-потік 602, і IP-потік 602 може бути маршрутизований або через мережу 404 доступу, або через мережу 408 доступу на основі одного або множини критеріїв. Наприклад, якщо IP-потік 602 складається з високоємного трафіку, то може бути бажано маршрутизувати його через другу мережу 408 доступу, де друга мережа 408 доступу є WLAN (розглянута раніше). Як показано на Фіг. 6, обидва IP-потоки 414 та 602 можуть бути маршрутизовані через другу мережу 408 доступу. Звернемося тепер до Фіг. 7, на якій зразкова система 700 бездротового зв’язку з Фіг. 4-6 показана в четвертий момент відповідно до аспекту винаходу, що розглядається. У четвертий момент UE 402 вийшло із зони, що перекривається, і повернулося в зону 406 обслуговування першої мережі 404 доступу. У результаті друга мережа 408 доступу більше не доступна для UE 402. Тому кожний IP-потік 412, 414 та 602, зв'язаний з UE 402, маршрутизується за допомогою першої мережі 404 доступу. Повторна маршрутизація IP-потоків може здійснюватися за допомогою хендовера між доступами. Як правило, хендовери здійснюються, щоб дозволити UE одержувати вигоду з найкращого доступного сигналу. Однак даний винахід надає UE механізми і методики для виконання хендоверів для того, щоб узгоджувати IP-потоки з найбільш прийнятним доступом. Як обговорювалося раніше, IP-потоки можуть переміщатися від одного доступу до іншого на основі множини критеріїв, які включають в себе, але не тільки, вимоги до QoS, вимоги до смуги пропускання і так далі. У попередніх прикладах IP-потоки 414 та 602 переносяться з другої мережі 408 доступу в першу мережу 404 доступу на основі доступності цих мереж доступу. Треба враховувати, що вищенаведені фігури проілюстровані для стислості та доступності пояснення, і можлива множина варіантів здійснення в межах обсягу та суті винаходу, що розглядається. У зв'язку із зразковими системами, описаними вище, методології, які можуть бути реалізовані відповідно до розкритого предмета винаходу, будуть краще сприйняті з посиланням на схеми обслуговування виклику за Фіг. 8-10. Незважаючи на те, що з метою простоти пояснення методології показуються та описуються у вигляді послідовностей етапів, треба розуміти і брати до уваги, що заявлений предмет винаходу не обмежується порядком етапів, оскільки деякі етапи можуть відбуватися в інших порядках і/або одночасно з іншими етапами, ніж зображено та описано в цьому документі. Крім того, не всі проілюстровані етапи можуть потребуватися для реалізації методологій, що описуються нижче. 7 UA 101199 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 8 ілюструє зразкову методологію реєстрації в EPS множини адрес для передачі з фільтрами по оновленнях прив’язок / підтвердженнях прив'язок відповідно до аспекту винаходу, що розглядається. На етапі 802 UE прикріпляється, з’єднується або іншим чином зв'язується з першим шлюзом доступу (AGW1). AGW1 дає UE можливість здійснювати зв'язок з першою мережею доступу (NW1), і UE авторизовано прикріплятися до AGW1 за допомогою сервера авторизації, аутентифікації та обліку (AAA) на основі одних або більше облікових даних, наприклад затвердженого мережею ідентифікатора (NAI). На етапі 804 AGW1 встановлює сеанс із сервером функції правил політики і тарифікації (PCRF). Цей сеанс може використовуватися для перенесення даних за допомогою PCRF, коли треба керувати з'єднанням UE з AGW1. На етапі 806 UE привласнюється домашня адреса (HoA) від точки входу в мережу, при цьому точка входу в мережу є домашнім агентом (HA) або Р-шлюзом (PGW). До того ж HA/PGW авторизує UE використовувати за допомогою сервера AAA множину адрес для передачі (CoA). На етапі 808 UE відправляє Оновлення прив'язки (BU) на HA/PGW, яке повідомляє HA/PGW про необхідність прив'язки HoA, привласненого на етапі 806, до адреси номер 1 за Інтернетпротоколом (IP1), привласненим на етапі 802. Додатково або як альтернатива UE також може включати в себе ідентифікаційний номер прив'язки (наприклад, BID1), щоб ідентифікувати цю прив'язку як першу прив'язку. На етапі 810 HA встановлює сеанс мережі доступу з можливістю з'єднання за Інтернет-протоколом (IP-CAN) з PCRF. Встановлення сеансу IP-CAN аналогічне етапу 804 в тому, що HA встановлює сеанс з PCRF для керування сеансами IP-CAN. Сеанси IPCAN надають PCRF всю інформацію для прийняття рішень про типи послуг, запит тощо, які повинні бути авторизовані. На етапі 812 PCRF відправляє до HA підтвердження сеансу IP-CAN і правила політики і тарифікації (PCC). Наприклад, PCC може визначати тип тарифікації, що використовується для набору послуг, якості обслуговування (QoS), яка повинна виконуватися, і так далі. На етапі 814 HA/PGW відправляє в UE підтвердження прив'язки (BA) на BU з етапу 808. На етапі 816, використовуючи сеанс шлюзу, встановлений між AGW1 та PCRF, PCRF надає AGW1 набір правил QoS на основі раніше наданих правил PCC. На етапі 818 AGW1 відправляє до PCRF підтвердження правил QoS, одержаних на етапі 816. На етапі 820 UE зв'язується з другим шлюзом доступу (AGW2), що дає UE можливість здійснювати зв'язок з другою мережею доступу (NW2). До того ж UE авторизується для прикріплення до AGW2 за допомогою сервера AAA на основі набору облікових даних, наприклад NAI. На етапі 822 AGW2 встановлює сеанс з сервером PCRF. Цей сеанс може використовуватися для перенесення даних за допомогою PCRF, коли треба керувати з'єднанням UE з AGW2. На етапі 824, оскільки є декілька IP-потоків (наприклад, IP1 та IP2), UE повідомляє мережі, який потік маршрутизується по якій мережі доступу (наприклад, за допомогою AGW1 або AGW2), за допомогою відправки BU в HA/PGW. Додатково або як альтернатива BU може включати в себе ідентифікатор потоку (наприклад, FID1 або FID2), який може ідентифікувати передачі як такі, що належать конкретному потоку. Іншими словами, UE відправляє BU, що реєструє IP2 як другий CoA, і визначає маршрутизацію потоків за допомогою надання фільтрів для IP1 та IP2. На етапі 826 HA/PGW надає в PCRF інформацію про модифікацію сеансу IP-CAN, яка інформує PCRF про те, який потік (наприклад, IP1 або IP2) відповідає якій IP-адресі. HA/PGW надає в PCRF фільтри з етапу 824, при цьому фільтри визначають те, як маршрутизуються потоки. На етапі 828 PCRF відправляє в HA/PGW підтвердження (АСК) разом з набором правил PCC. На етапі 830 HA/PGW відправляє BA в UE у відповідь на BU на етапі 824. На етапі 832 PCRF відправляє в AGW2 QoS та інформацію тунелювання, що належать до IP2, тому що практично всі IP-пакети тунелюються між UE та HA/PGW. На етапі 834 HA/PGW відправляє в PCRF ACK на інформацію, одержану на етапі 832. Аналогічним чином, на етапі 836 PCRF відправляє в AGW1 QoS та інформацію тунелювання, що належать до IP1, і на етапі 838 AGW1 відправляє в PCRF ACK на інформацію, одержану на етапі 836. Фіг. 9 ілюструє зразкову методологію реєстрації в EPS множини адрес для передачі з використанням підходу PCRF до маршрутизації потоків відповідно до аспектів винаходу, що розглядається. На етапі 902 UE вже прикріплений до AGW1, сеанс керування шлюзом (як обговорювалося раніше) встановлений, і перший IP-потік (IP1) прив'язаний до HoA UE. На етапі 904 UE прикріпляється до AGW2 для другого IP-потоку (IP2), і UE перевіряється сервером AAA. На етапі 906 встановлюється сеанс керування шлюзом між AGW2 та PCRF. На етапі 908 UE відправляє в HA BU, що приписує HA зв'язати HoA з IP2. До того ж вказується BID, який ідентифікує прив'язку як другу прив'язку (наприклад, BID2). На етапі 910 HA відправляє модифікацію сеансу IP-CAN в PCRF (обговорювалося раніше). 8 UA 101199 C2 5 10 15 20 25 30 35 40 45 50 55 На етапі 912 PCRF визначає маршрутизацію IP-потоків через мережі доступу (наприклад, за допомогою AGW1 або AGW2). PCRF підходить для прийняття рішень про маршрутизацію, тому що у неї є відомості про всі активні потоки і зв'язані активні правила QoS. Також PCRF знає HoA, CoA та RAT, що належать до кожного CoA. На етапі 914 PCRF відправляє в HA/PGW підтвердження модифікації сеансу IP-CAN на етапі 910, яке включає в себе набір правил PCC, і інформацію про маршрутизацію для кожного IP-потоку. На етапі 916 HA/PGW відправляє BA в UE на BU на етапі 908. На етапах 918-922 PCRF відправляє правила QoS в кожний шлюз для відповідних IP-потоків разом з інформацією тунелювання, та інформацію QoS. Звернемося до Фіг. 10, на якій ілюструється зразкова методологія реєстрації в EPS множини адрес для передачі з використанням підходу HA/PGW до маршрутизації потоків, відповідно до аспекту винаходу. На етапі 1002 UE заздалегідь зв'язане з AGW1, сеанс керування шлюзом встановлений, і перший IP-потік (IP1) прив'язаний до HoA UE (як обговорювалося вище). На етапі 1004 UE зв'язується з AGW2 для другого IP-потоку (IP2), і UE перевіряється сервером AAA. На етапі 1006 встановлюється сеанс керування шлюзом між AGW2 та PCRF. На етапі 1008 UE відправляє в HA/PGW BU, що приписує HA/PGW зв'язувати HoA з IP2. До того ж, вказується BID, який ідентифікує прив'язку як другу прив'язку (наприклад, BID2). На етапі 1010 HA/PGW відправляє модифікацію сеансу IP-CAN в PCRF (обговорювалося раніше). На етапі 1012 PCRF відправляє в HA/PGW підтвердження модифікації сеансу IP-CAN, яке включає в себе набір правил PCC, і інформацію про доступні технології радіодоступу (RAT). На етапі 1014 HA/PGW відправляє BA в UE у відповідь на BU на етапі 1008. На етапі 1016 HA/PGW визначає маршрутизацію IP-потоку на основі щонайменше, частково, інформації про RAT, надану на етапі 1012. Наприклад, AGW1 може бути мережею доступу LTE, а AGW2 може бути мережею доступу WLAN. HA/PGW може визначити маршрутизацію на основі характеристик IP-потоків (наприклад, вимог до смуги пропускання, вимог до QoS тощо) і доступних технологій радіодоступу. На етапі 1018 HA/PGW відправляє в PCRF модифікацію сеансу IP-CAN, яка включає в себе інформацію про маршрутизацію, а PCRF на етапі 1020 відправляє підтвердження з відповідними правилами PCC. На основі інформації про маршрутизацію, вміщену в модифікацію сеансу IP-CAN, PCRF відправляє правила QoS в AGW1 та AGW2, разом з фільтрами HoA для відповідних потоків, інформацією тунелювання та інформацією QoS на етапах 1022-1028. Сфокусуємося на Фіг. 11, на якій зразкова система для множинної реєстрації та мобільності на основі потоків ілюструється відповідно до аспекту винаходу, що розглядається. Система включає в себе мережний об'єкт 1102, який знаходиться на зв'язку з інфраструктурою 1104 зв'язку (наприклад, мережею бездротового зв’язку тощо). Мережний об'єкт 1102 може включати в себе, але не обмежується, UE, сервер PCRF або HA/PGW. До того ж мережний об'єкт 1102 включає в себе компонент 1106 маршрутизації потоків, який визначає маршрутизацію одного або декількох IP-потоків через одну або декілька доступних мереж доступу. Як обговорювалося раніше, мережі доступу можуть включати в себе практично будьяку технологію радіодоступу, наприклад, LTE, WLAN тощо. Компонент 1106 маршрутизації потоків визначає маршрутизацію IP-потоку на основі набору критеріїв, що включає в себе, але не тільки, вимоги до QoS, вимоги до смуги пропускання, доступну технологію радіодоступу, перевантаження мережі і так далі. Компонент 1106 маршрутизації потоків включає в себе компонент 1108 збору, компонент 1110 політик і компонент 1112 інтерфейсу. Компонент 1108 збору може приймати, збирати або іншим чином одержувати дані про доступні технології радіодоступу, продуктивність мережі, вимоги до якості обслуговування, вимоги до смуги пропускання і майже будь-які інші дані, що належать до визначення маршрутизації IP-потоків. Наприклад, мережний об'єкт 1102 може бути сервером PCRF, при цьому компонент 1108 збору може одержувати дані про активні IP-потоки, активні правила QoS, HoA UE, CoA і так далі. Компонент 1110 політик підтримує одну або більше політик, що використовуються при визначенні маршрутизації одного або більше IP-потоків за допомогою компонента 1106 маршрутизації потоків. Наприклад, перша політика може диктувати, що високоємний трафік з низькою цінністю (наприклад, завантаження даних) слід динамічно повторно маршрутизувати з мережі LTE в WLAN будь-який раз, коли доступна WLAN. Додатково або як альтернатива компонент 1110 політик може динамічно визначати політики або виявляти прийнятні політики, що підтримуються десь в іншому місці в інфраструктурі 1104 зв'язку. Компонент 1106 маршрутизації потоків використовує дані, одержані за допомогою компонента 1108 збору, і політики від компонента 1110 політик для визначення основаної на цьому маршрутизації IPпотоків. 9 UA 101199 C2 5 10 15 20 25 30 35 40 45 50 55 60 До того ж компонент 1112 інтерфейсу надає різні адаптери, з'єднувачі, канали, тракти зв'язку тощо для інтеграції компонента 1106 маршрутизації потоків практично в будь-яку операційну систему (системи) і/або систему (системи) баз даних. До того ж компонент 1112 інтерфейсу може надавати різні адаптери, з'єднувачі, канали, тракти зв'язку тощо, які надають взаємодію з компонентом 1106 маршрутизації потоків. Треба враховувати, що хоча компонент 1112 інтерфейсу взятий в компонент 1106 маршрутизації потоків, така реалізація цим не обмежується. Наприклад, компонент 1112 інтерфейсу може бути автономним компонентом для прийому або передачі даних відносно системи 1100. Зокрема, компонент 1112 інтерфейсу може приймати будь-які дані, що належать до пристрою, який зв'язаний із системою 1100. Фіг. 12 ілюструє зразкову блок-схему системи маршрутизації потоків за Інтернет-протоколом відповідно до аспекту винаходу, що розглядається. Система 1200 включає в себе компонент 1106 маршрутизації потоків, який визначає маршрутизацію IP-потоку, де мобільний вузол має доступ до множини мереж доступу. Компонент 1106 маршрутизації потоків може визначати маршрутизацію на основі множини критеріїв, які включають в себе, але не тільки, доступні технології доступу, продуктивність мережі, вимоги до QoS, вимоги до смуги пропускання і так далі. Як обговорювалося раніше, компонент 1106 маршрутизації потоків включає в себе компонент 1108 збору, який може одержувати практично будь-які дані, що належать до маршрутизації IP-потоків, компонент 1110 політик, який сприяє реалізації однієї або більше політик в рішеннях з маршрутизації, і компонент 1112 інтерфейсу, який дає можливість компоненту 1106 маршрутизації потоків інтегруватися майже в будь-яку систему зв'язку. Система 1200 додатково може містити пам'ять 1202, яка функціонально підключена до компонента 1206 маршрутизації потоків і яка зберігає одержані дані, політики і так далі або інформацію, що належить до одержаних даних, політик, і майже будь-яку іншу прийнятну інформацію, що належить до сприяння маршрутизаціїпотоків. Процесор 1204 може бути функціонально з’єднаний з компонентом 1206 маршрутизації потоків (і/або пам'яті 1202) для сприяння зберіганню і/або передачі контенту тощо. Треба враховувати, що процесор 1204 може бути процесором, виділеним для реалізації маршрутів, аналізу даних або політик або встановлення політик, процесором, який керує одним або більше компонентами системи 1200, і/або процесором, який реалізовує політики, аналізує дані або політики або встановлює політики, і керує одним або більше компонентами системи 1200. Фіг. 13 ілюструє систему 1300, яка застосовує компонент 1302 штучного інтелекту (AI), який сприяє автоматизації одної або більше ознак відповідно до винаходу, що розглядається. Винахід (наприклад, застосовно до формування висновків), що розглядається, може застосовувати різні схеми на основі AI для здійснення його різних аспектів. Наприклад, процесу для динамічної маршрутизації IP-потоків можна сприяти за допомогою системи і процесу з автоматичним класифікатором. При використанні в даному документі термін «висновок» загалом належить до процесу міркування або формування висновків про стани системи, середовища і/або користувача із сукупності спостережень, які зареєстровані за допомогою подій і/або даних. Висновок може бути застосований, щоб встановити конкретний контекст або дію, або, наприклад, може формувати розподіл ймовірностей по станах. Висновок може бути імовірнісним - тобто, обчисленням розподілу ймовірностей по станах, що цікавлять, на основі розгляду даних і подій. Висновок також може належати до методик, що застосовуються для складання високорівневих подій із сукупності подій і/або даних. Такий висновок призводить до побудови нових подій або дій із сукупності подій, що спостерігаються, і/або збережених даних про події, незалежно від того, чи співналежать події в безпосередній часовій близькості, і чи надходять події і дані від одного або декількох джерел подій та даних. Додатково, висновок може основуватися на логічних моделях або правилах, за допомогою яких визначаються відношення між компонентами або даними за допомогою аналізу даних і побудови висновків з цього. Наприклад, за допомогою спостереження того, що один користувач взаємодіє з піднабором інших користувачів по мережі, можна визначити або вивести, що цей піднабір користувачів належить бажаній соціальній мережі, що цікавить, для цього одного користувача, на відміну від множини інших користувачів, з якими ніколи не взаємодіють або взаємодіють рідко. Можуть застосовуватися направлені і ненаправлені підходи до класифікації моделей, які, наприклад, включають в себе простий алгоритм Байєса, байєсівські мережі, дерева рішень, нейронні мережі, моделі нечіткої логіки і моделі імовірнісної класифікації, що надають різні шаблони незалежності. Класифікація, яка використовується в цьому документі, також включає в себе статистичну регресію, яка використовується для розробки моделей з пріоритетами. Як без великих зусиль буде взяте до уваги з опису предмета винаходу, винахід може застосовувати класифікатори, які навчаються явним чином (наприклад, за допомогою 10 UA 101199 C2 5 10 15 20 25 30 35 40 45 50 55 60 узагальнених навчальних даних), а також навчаються неявним чином (наприклад, за допомогою спостереження за поведінкою користувача, прийому зовнішньої інформації). Таким чином, класифікатор (класифікатори) може використовуватися для автоматичного навчання і виконання деякої кількості функцій, включаючи, але не тільки, визначення відповідно до заздалегідь встановлених критеріїв, коли оновлювати або уточнювати раніше виведену схему, посилювати критерії в алгоритмі виведення на основі виду даних, що обробляються, (наприклад, фінансових в порівнянні з нефінансовими, особистими в порівнянні з неособистими, …), і в який час дня реалізовувати керування за більш жорсткими критеріями (наприклад, увечері, коли продуктивність системи була б порушена менше усього). З посиланням на Фіг. 14 проілюстрована система 1400, яка сприяє маршрутизації потоків за Інтернет-протоколом в мережі бездротового зв’язку. Наприклад, система 1400 може знаходитися щонайменше, частково, в мобільному пристрої, в домашньому агенті / р-шлюзі, сервері функції правил політики і тарифікації тощо. Треба розуміти, що система 1400 представляється як така, що включає в себе функціональні блоки, які можуть бути функціональними блоками, які представляють функції, що реалізовуються процесором, програмним забезпеченням або їх поєднанням (наприклад, мікропрограмним забезпеченням). Система 1400 включає в себе логічне групування 1402 електричних компонентів, які можуть діяти спільно. Наприклад, логічне групування 1402 може включати в себе електричний компонент 1404 для збору мережних даних, що мають відношення до маршрутизації IP-потоків у мережі бездротового зв’язку. Додатково логічне групування 1402 може містити електричний компонент 1406 для визначення політик маршрутизації на основі щонайменше, частково, зібраних мережних даних. Крім того, логічне групування 1402 може включати в себе електричний компонент 1408 для динамічної маршрутизації одного або більше IP-потоків у мережі бездротового зв’язку. Більше того, система 1400 може включати в себе пам'ять 1410, яка зберігає команди для виконання функцій, зв'язаних з електричними компонентами 1404, 1406 та 1408. Треба розуміти, що один або більше електричних компонентів 1404, 1406 та 1408 можуть існувати всередині пам'яті 1410, хоча і показані як зовнішні відносно пам'яті 1410. Різні ілюстративні логічні елементи, логічні блоки, модулі та схеми, описані застосовно до розкритих в цьому документі варіантів здійснення, можуть бути реалізовані або виконані за допомогою процесора загального призначення, цифрового процесора сигналів (DSP), спеціалізованої інтегральної схеми (ASIC), програмованої користувачем вентильної матриці (FPGA) або іншого програмованого логічного пристрою, дискретного вентиля або транзисторної логіки, дискретних компонентів апаратного забезпечення або будь-якого їх поєднання, призначеного для виконання описаних в цьому документі функцій. Процесор загального призначення може бути мікропроцесором, але в альтернативному варіанті процесор може бути будь-яким традиційним процесором, контролером, мікроконтролером або кінцевим автоматом. Процесор також може бути реалізований у вигляді поєднання обчислювальних пристроїв, наприклад, поєднання DSP і мікропроцесора, множини мікропроцесорів, одного або декількох мікропроцесорів спільно з ядром DSP, або будь-якої іншої подібної конфігурації. Більше того, щонайменше один процесор може містити один або більше модулів, що функціонують для виконання одного або більше етапів і/або дій, описаних вище. Додатково, етапи і/або дії способу або алгоритму, описані застосовно до розкритих в цьому документі аспектів, можуть бути реалізовані безпосередньо в апаратному забезпеченні, в модулі програмного забезпечення, що виконується процесором, або в поєднанні цих двох елементів. Модуль програмного забезпечення може знаходитися в пам'яті RAM, флеш-пам'яті, пам'яті ROM, пам'яті EPROM, пам'яті EEPROM, в регістрах, на жорсткому диску, знімному диску, компакт-диску або будь-якому іншому виді носія інформації, відомого в даній галузі техніки. Типовий носій інформації може бути підключений до процесора, так що процесор може зчитувати інформацію і записувати інформацію на носій інформації. В альтернативному варіанті носій інформації може бути інтегрований в процесор. Додатково, в деяких аспектах процесор і носій інформації можуть постійно знаходитися в ASIC. Більше того, ASIC може постійно знаходитися в користувацькому терміналі. В альтернативному варіанті процесор і носій інформації можуть постійно знаходитися у вигляді відособлених компонентів у користувацькому терміналі. Більше того, в деяких аспектах етапи і/або дії способу або алгоритму можуть постійно знаходитися у вигляді одного або будь-якого поєднання або набору кодів і/або команд на машинозчитуваному носії і/або комп’ютерозчитуваному носії, який може бути вміщений у комп'ютерний програмний продукт. В одному або більше аспектах функції, що описуються, можуть бути реалізовані в апаратному забезпеченні, програмному забезпеченні, мікропрограмному забезпеченні або будь-якому їх поєднанні. При реалізації в програмному забезпеченні функції можуть зберігатися 11 UA 101199 C2 5 10 15 20 25 30 35 40 45 50 55 60 або передаватися у вигляді однієї або більше команд або коду на комп’ютерозчитуваному носії. Комп’ютерозчитувані носії включають в себе як комп'ютерні носії інформації, так і засоби зв'язку, включаючи будь-який носій, який сприяє перенесенню комп'ютерної програми з одного місця в інше. Носій інформації може бути будь-якими доступними носіями, до яких можна здійснювати доступ за допомогою комп'ютера. Як приклад, а не обмеження, такі комп’ютерозчитувані носії можуть містити RAM, ROM, EEPROM, CD-ROM або інший накопичувач на оптичних дисках, накопичувач на магнітних дисках або інші магнітні запам'ятовуючі пристрої, або будь-який інший носій, який може використовуватися для переміщення або зберігання бажаного програмного коду у вигляді команд або структур даних, і до якого можна здійснювати доступ за допомогою комп'ютера. Також будь-яке з'єднання можна називати комп’ютерозчитуваним носієм. Наприклад, якщо програмне забезпечення передається з веб-сайта, сервера або іншого віддаленого джерела з використанням коаксіального кабелю, оптоволоконного кабелю, витої пари, цифрової абонентської лінії (DSL) або бездротових технологій, наприклад, інфрачервоної, радіо- і мікрохвильової, то коаксіальний кабель, оптоволоконний кабель, вита пара, DSL або бездротові технології, наприклад, інфрачервона, радіо- і мікрохвильова, включаються у визначення носія. Терміни «disk» та «disc», при використанні в даному документі, включають в себе компакт-диск (CD), лазерний диск, оптичний диск, цифровий універсальний диск (DVD), гнучкий диск і диск Blu-ray, при цьому «disk» звичайно відтворюють дані магнітним чином, тоді як «disc» звичайно відтворюють дані оптично за допомогою лазерів. Поєднання вищепереліченого також потрібно включити в обсяг комп’ютерозчитуваних носіїв. Незважаючи на те, що вищезазначене розкриття винаходу розглядає ілюстративні аспекти і/або варіанти здійснення, потрібно зазначити, що в цьому документі могли б бути зроблені різні модифікації і модифікації без відхилення від обсягу аспектів і/або варіантів здійснення, що описуються, який визначений прикладеною формулою винаходу. Крім того, хоча елементи аспектів і/або варіантів здійснення, що описуються, можуть бути описані та заявлені в однині, передбачається множина, доки явним чином не вказане обмеження одниною. Більше того, весь або частина будь-якого аспекту і/або варіанта здійснення може використовуватися з усім або частиною будь-якого іншого аспекту і/або варіанта здійснення, доки не вказане інше. Посилальні позиції 100, 300, 400, 600, 700 система бездротового зв’язку 102 базова станція 104, 106, 108, 110, 112, 114 антени 116, 122 мобільні пристрої 118, 124 пряма лінія зв'язку 120, 126 зворотна лінія зв'язку 210 система передавача 212 джерело даних 214 процесор даних передавача (TX) 220 процесор TX MIMO 222 передавачі 224 передавальні антени 230, 270 процесор 236 джерело даних 238 процесор даних TX 240 демодулятор 242, 260 процесор даних RX 250 система приймача 252 приймальні антени 254 приймач 280 модулятор 302 стільники 304 точка доступу 306 термінал доступу 308 точка доступу WLAN 402 користувацьке обладнання 404 перша мережа доступу 406, 410 зона обслуговування 408 друга мережа доступу 412 перший IP-потік 12 UA 101199 C2 5 10 15 20 414 другий IP-потік 416 точка входу в мережу 418 сервер авторизації, аутентифікації та обліку (AAA) 420 сервер функції правил політики і тарифікації (PCRF) 602 третій IP-потік 1102, 1104 мережний об’єкт 1106 компонент маршрутизації потоків 1108 компонент збору 1110 компонент політик 1112 компонент інтерфейсу 1200 система маршрутизації потоків за Інтернет-протоколом 1202 пам'ять 1204 процесор 1206 компонент маршрутизації потоків 1300 система, яка застосовує компонент штучного інтелекту (AI) 1302 компонент штучного інтелекту (AI) 1400 система сприяння маршрутизації потоків за Інтернет-протоколом 1402 логічне групування електричних компонентів 1404 електричний компонент для збору мережних даних 1406 електричний компонент для визначення політик маршрутизації 1408 електричний компонент для динамічної маршрутизації 1410 пам'ять ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 1. Спосіб для маршрутизації потоків по Інтернет-протоколу в мережі зв'язку, який включає етапи, на яких: одержують набір мережних даних; визначають щонайменше одну політику, яка вказує, яка з множини мереж доступу, що включає в себе мережу мобільного бездротового зв'язку і бездротову локальну мережу, повинна використовуватися для маршрутизації потоків по Інтернет-протоколу на основі, щонайменше частково, набору мережних даних, при цьому мобільний термінал може одночасно з'єднуватися з множиною мереж доступу; формують ідентифікатор потоку для кожного потоку по Інтернет-протоколу; і визначають маршрутизацію щонайменше для одного потоку по Інтернет-протоколу щонайменше через одну мережу доступу на основі, щонайменше частково, мережних даних і політик. 2. Спосіб за п. 1, в якому етап, на якому одержують набір мережних даних, включає в себе етап, на якому одержують щонайменше одне з: вимог до якості обслуговування, доступної технології радіодоступу, вимог до смуги пропускання, активних потоків по Інтернет-протоколу, активних правил якості обслуговування, домашньої адреси або адреси для передачі. 3. Спосіб за п. 1, в якому етапи, на яких одержують набір мережних даних, визначають політики для маршрутизації і визначають маршрутизацію, здійснюють за допомогою щонайменше одного з: мобільного термінала, функції домашнього агента або сервера функції правил політики і тарифікації. 4. Спосіб за п. 3, який додатково включає етап, на якому реалізують щонайменше одне з: маршрутизації по низхідній лінії зв'язку за допомогою домашнього агента або маршрутизації по висхідній лінії зв'язку за допомогою мобільного термінала. 5. Спосіб за п. 4, який додатково включає етап, на якому фільтрують потоки по Інтернетпротоколу за допомогою набору фільтрів для реалізації маршрутизації потоків. 6. Спосіб за п. 1, який додатково включає етап, на якому визначають правила політики і тарифікації щонайменше для одного шлюзу доступу на основі, щонайменше частково, маршрутизації одного або більше потоків по Інтернет-протоколу. 7. Спосіб за п. 1, який додатково включає етап, на якому прив'язують щонайменше один потік по Інтернет-протоколу щонайменше до одного з: домашньої адреси або домашньої адреси і зв'язаної адреси для передачі. 8. Спосіб за п. 7, який додатково включає етап, на якому формують ідентифікатор прив'язки для кожної прив'язки. 13 UA 101199 C2 5 10 15 20 25 30 35 40 45 50 55 9. Спосіб за п. 8, який додатково включає етап, на якому модифікують сеанс мережі доступу з можливістю з'єднання по Інтернет-протоколу на основі щонайменше одного з: маршрутизації одного або більше потоків або ідентифікаторів потоків. 10. Щонайменше один процесор, сконфігурований для маршрутизації потоків по Інтернетпротоколу в мережі зв'язку, який містить: схему, сконфігуровану для: збирання набору мережних даних, при цьому мережні дані включають в себе щонайменше одне з: вимог до якості обслуговування, доступної технології радіодоступу, вимог до смуги пропускання, активних потоків по Інтернет-протоколу, активних правил якості обслуговування, домашньої адреси або адреси для передачі; вибору з набору або динамічного визначення однієї або більше політик, що вказують, яка з множини мереж доступу, що включає в себе мережу мобільного бездротового зв'язку і бездротову локальну мережу, повинна використовуватися для маршрутизації потоків по Інтернет-протоколу на основі, щонайменше частково, мережних даних, при цьому мобільний пристрій може одночасно з'єднуватися з множиною мереж доступу; формування ідентифікатора потоку для кожного потоку по Інтернет-протоколу; і визначення набору маршрутів потоків по Інтернет-протоколу за допомогою щонайменше одного з: мобільного пристрою, функції домашнього агента або сервера функції правил політики і тарифікації. 11. Комп'ютерозчитуваний носій, що містить збережені на ньому коди, які, при виконанні комп'ютером, призначають комп'ютеру виконувати спосіб для маршрутизації потоків по Інтернет-протоколу в мережі зв'язку, при цьому коди містять: перший набір кодів для спонукання комп'ютера отримати набір мережних даних, при цьому мережні дані включають в себе щонайменше одне з: вимог до якості обслуговування, доступної технології радіодоступу, вимог до смуги пропускання, активних потоків по Інтернет-протоколу, активних правил якості обслуговування, домашньої адреси або адреси для передачі; другий набір кодів для спонукання комп'ютера щонайменше до одного з: динамічного визначення або вибору однієї або більше політик, що вказують, яка з множини мереж доступу, що включає в себе мережу мобільного бездротового зв'язку і бездротову локальну мережу, повинна використовуватися для маршрутизації потоків по Інтернет-протоколу на основі, щонайменше частково, мережних даних, при цьому мобільний пристрій може одночасно з'єднуватися з множиною мереж доступу; третій набір кодів для спонукання комп'ютера сформувати ідентифікатор потоку для кожного потоку по Інтернет-протоколу; і четвертий набір кодів для спонукання комп'ютера визначити набір маршрутів потоків по Інтернет-протоколу за допомогою щонайменше одного з: мобільного пристрою, функції домашнього агента або сервера функції правил політики і тарифікації. 12. Пристрій для маршрутизації потоків по Інтернет-протоколу в мережі зв'язку, який містить: засіб для збирання набору мережних даних; засіб щонайменше для одного з: вибору з набору або динамічного визначення однієї або більше політик, що вказують, яка з множини мереж доступу, що включає в себе мережу мобільного бездротового зв'язку і бездротову локальну мережу, повинна використовуватися для маршрутизації потоків по Інтернет-протоколу на основі, щонайменше частково, мережних даних, при цьому мобільний пристрій може одночасно з'єднуватися з множиною мереж доступу; засіб для формування ідентифікатора потоку для кожного потоку по Інтернет-протоколу; і засіб для визначення набору маршрутів потоків по Інтернет-протоколу за допомогою щонайменше одного з: мобільного пристрою, функції домашнього агента або сервера функції правил політики і тарифікації. 13. Пристрій за п. 12, при цьому набір мережних даних включають в себе щонайменше одне з: доступних ресурсів якості обслуговування, доступної технології радіодоступу, вимог до смуги пропускання, активних потоків по Інтернет-протоколу, активних правил якості обслуговування, домашньої адреси або адреси для передачі. 14. Пристрій за п. 12, який додатково включає засіб для реалізації визначеного набору маршрутів за допомогою щонайменше одного з: мобільного пристрою або домашнього агента. 15. Пристрій за п. 12, при цьому пристрій включає в себе щонайменше одне з: домашнього агента, мобільного пристрою або сервера функції правил політики і тарифікації. 16. Пристрій за п. 15, який додатково містить засіб для визначення набору фільтрів, щоб реалізувати маршрутизацію потоків для потоків висхідної лінії зв'язку за допомогою мобільного пристрою. 14 UA 101199 C2 5 10 15 20 25 30 35 40 45 17. Пристрій за п. 12, який додатково містить засіб для визначення набору правил політики і тарифікації на основі, щонайменше частково, маршрутизації одного або більше потоків по Інтернет-протоколу, і передачу правил політики і тарифікації щонайменше в один шлюз доступу. 18. Пристрій за п. 12, який додатково містить засіб для прив'язки щонайменше одного потоку по Інтернет-протоколу щонайменше до однієї з домашньої адреси або домашньої адреси і зв'язаної адреси для передачі. 19. Пристрій за п. 18, який додатково містить засіб для визначення ідентифікатора прив'язки для кожної прив'язки. 20. Пристрій за п. 12, який додатково містить засіб для модифікації сеансу мережі доступу з можливістю з'єднання по Інтернет-протоколу на основі щонайменше одного з: маршрутизації одного або більше потоків або ідентифікаторів потоків. 21. Пристрій за п. 12, який додатково містить засіб для автоматизації однієї або більше ознак пристрою за допомогою класифікатора на основі штучного інтелекту. 22. Пристрій для маршрутизації потоків по Інтернет-протоколу в мережі зв'язку, який містить: схему, сконфігуровану для: визначення маршрутів для одного або більше потоків по Інтернет-протоколу через одну або більше точок входу в мережі доступу на основі набору мережних даних; формування ідентифікатора потоку для кожного потоку по Інтернет-протоколу; і щонайменше одного з вибору з набору політик або динамічного визначення однієї або більше політик, що вказують, яка з множини мереж доступу, що включає в себе мережу мобільного бездротового зв'язку і бездротову локальну мережу, повинна використовуватися для маршрутизації потоків по Інтернет-протоколу на основі, щонайменше частково, мережних даних, при цьому мобільний пристрій може одночасно з'єднуватися з множиною мереж доступу. 23. Пристрій за п. 22, при цьому набір мережних даних включає в себе набір доступних ресурсів якості обслуговування. 24. Пристрій за п. 22, при цьому згадана схема включена в мережний об'єкт, який знаходиться на зв'язку з інфраструктурою зв'язку, і мережний об'єкт є щонайменше одним з: мобільного пристрою, домашнього агента/р-шлюзу або сервера функції правил політики і тарифікації. 25. Пристрій за п. 24, який додатково містить набір фільтрів, які застосовуються для реалізації маршрутизації потоків. 26. Пристрій за п. 22, який додатково містить щонайменше одне з: мобільного пристрою, який реалізує маршрути для зв'язку по висхідній лінії зв'язку, або домашнього агента, який реалізує маршрути для зв'язку по низхідній лінії зв'язку. 27. Пристрій за п. 22, в якому мережні дані включають в себе щонайменше одне з: вимог до якості обслуговування, доступної технології радіодоступу, вимог до смуги пропускання, активних потоків по Інтернет-протоколу, активних правил якості обслуговування, домашньої адреси або адреси для передачі. 28. Пристрій за п. 22, який додатково містить сервер функції правил політики і тарифікації, який формує правила політики і тарифікації щонайменше для одного шлюзу доступу на основі, щонайменше частково, маршрутизації одного або більше потоків по Інтернет-протоколу. 29. Пристрій за п. 22, при цьому пристрій містить мобільний пристрій, і при цьому мобільний пристрій відправляє оновлення прив'язки на сервер функції правил політики і тарифікації, при цьому оновлення прив'язки зв'язує щонайменше один потік по Інтернет-протоколу щонайменше з однією з домашньої адреси або домашньої адреси і зв'язаної адреси для передачі. 30. Пристрій за п. 29, при цьому оновлення прив'язки включає в себе ідентифікатор прив'язки для кожного зв'язку. 31. Пристрій за п. 29, який додатково містить модифікацію сеансу мережі доступу з можливістю з'єднання по Інтернет-протоколу на основі щонайменше одного з: маршрутизації одного або більше потоків або ідентифікаторів потоків. 15 UA 101199 C2 16 UA 101199 C2 17 UA 101199 C2 18 UA 101199 C2 19 UA 101199 C2 20 UA 101199 C2 21 UA 101199 C2 22 UA 101199 C2 23 UA 101199 C2 24 UA 101199 C2 25 UA 101199 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 26
