Спосіб функціонування системи зв’язку (варіанти), система зв’язку (варіанти) та мультиплексор режиму асинхронної передачі (варіанти)

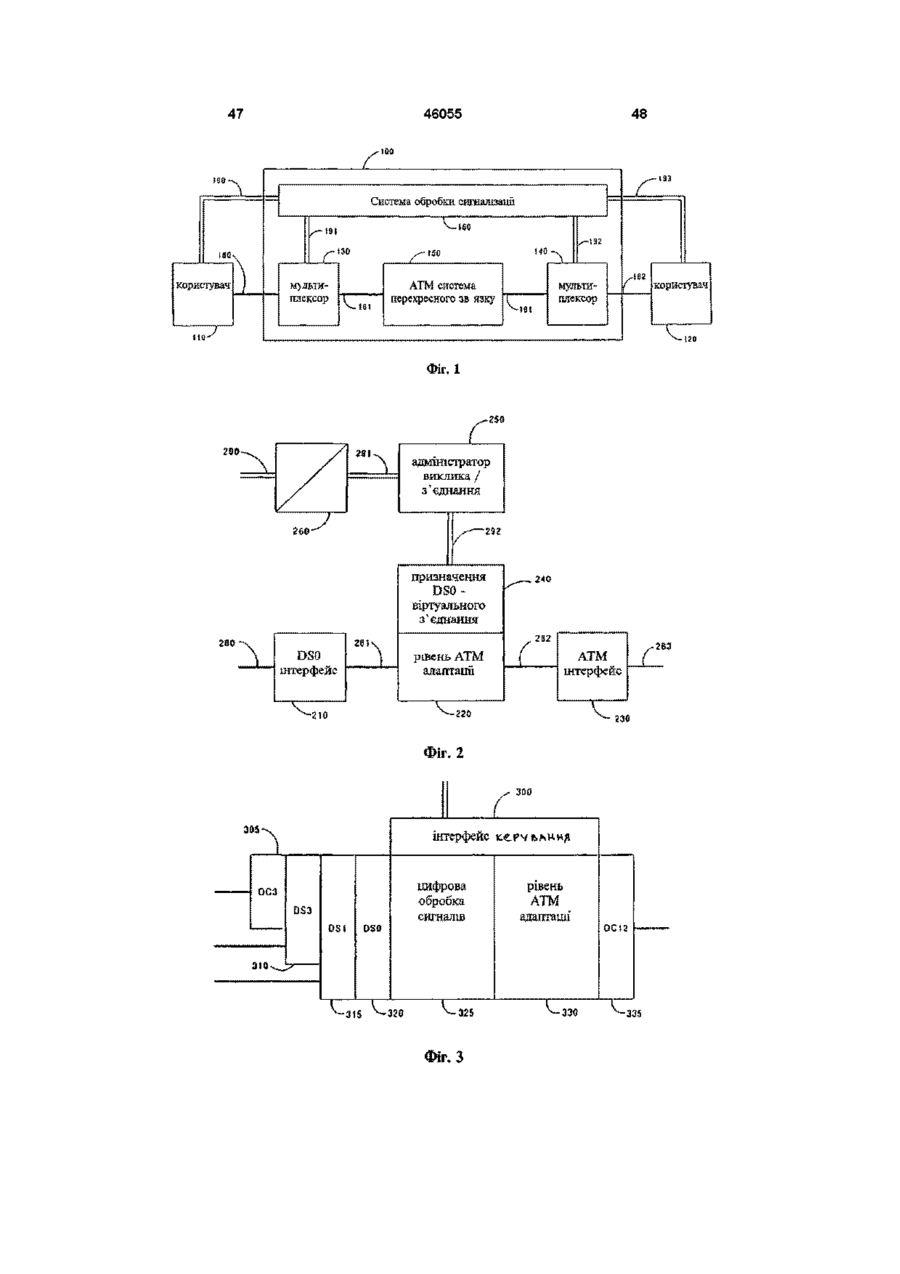

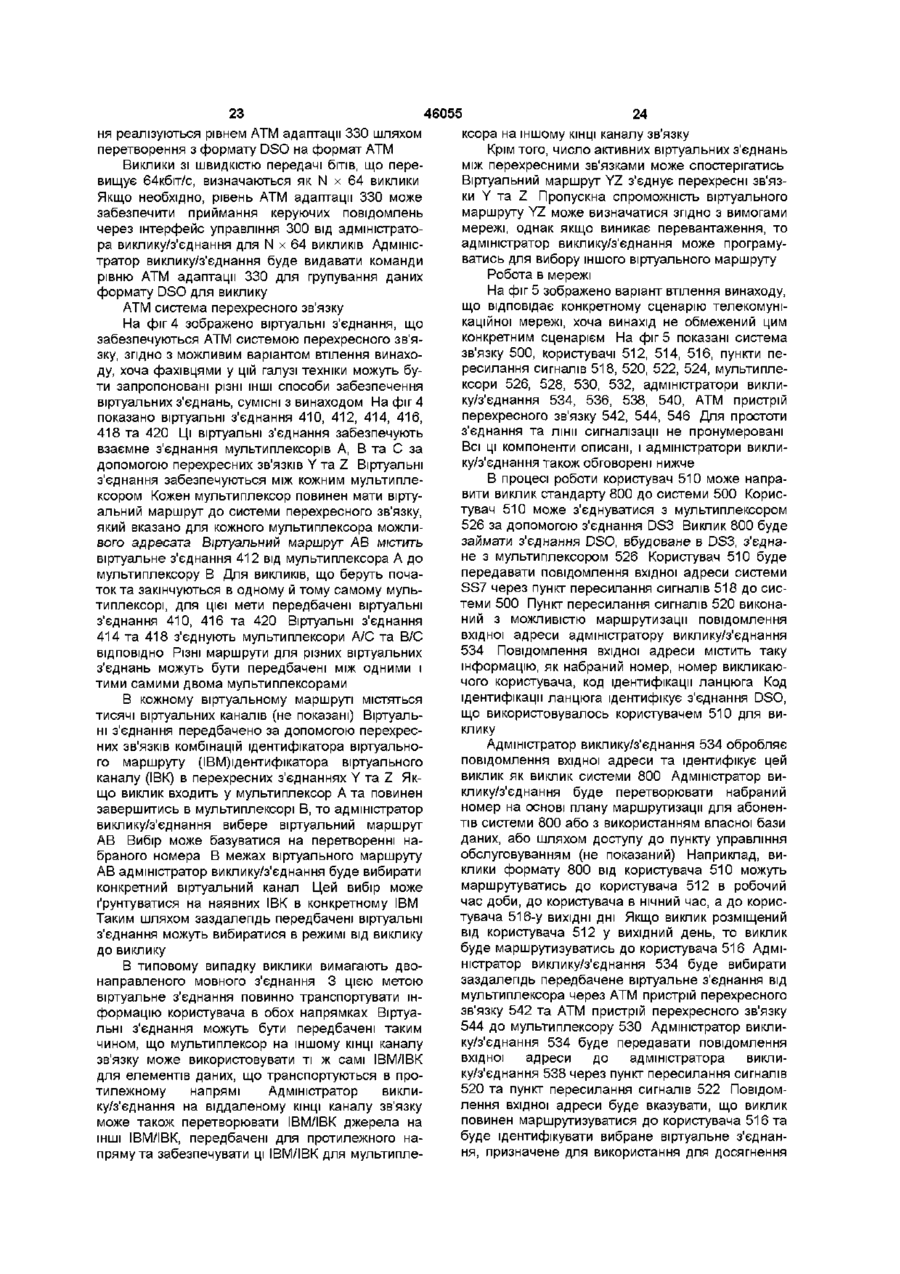

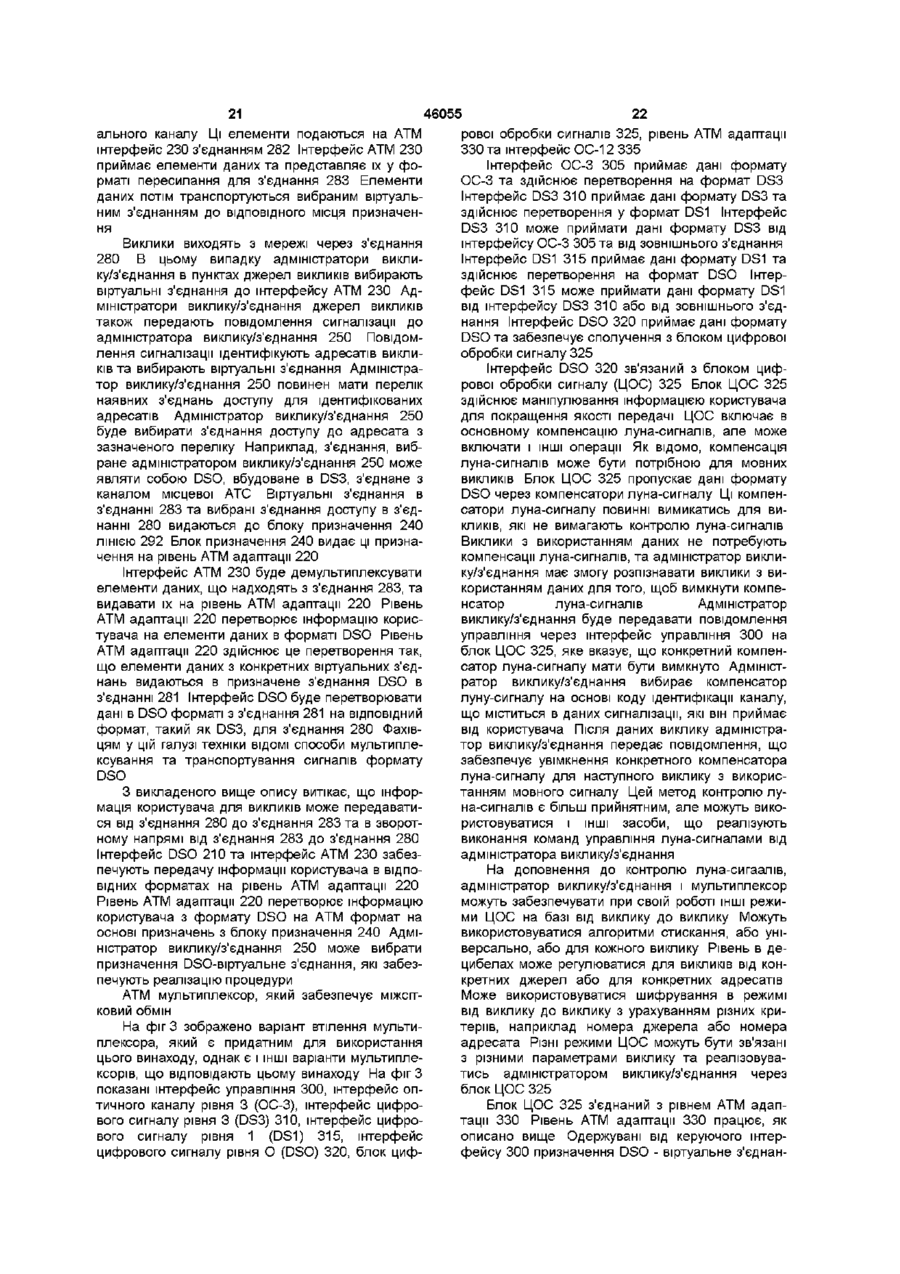

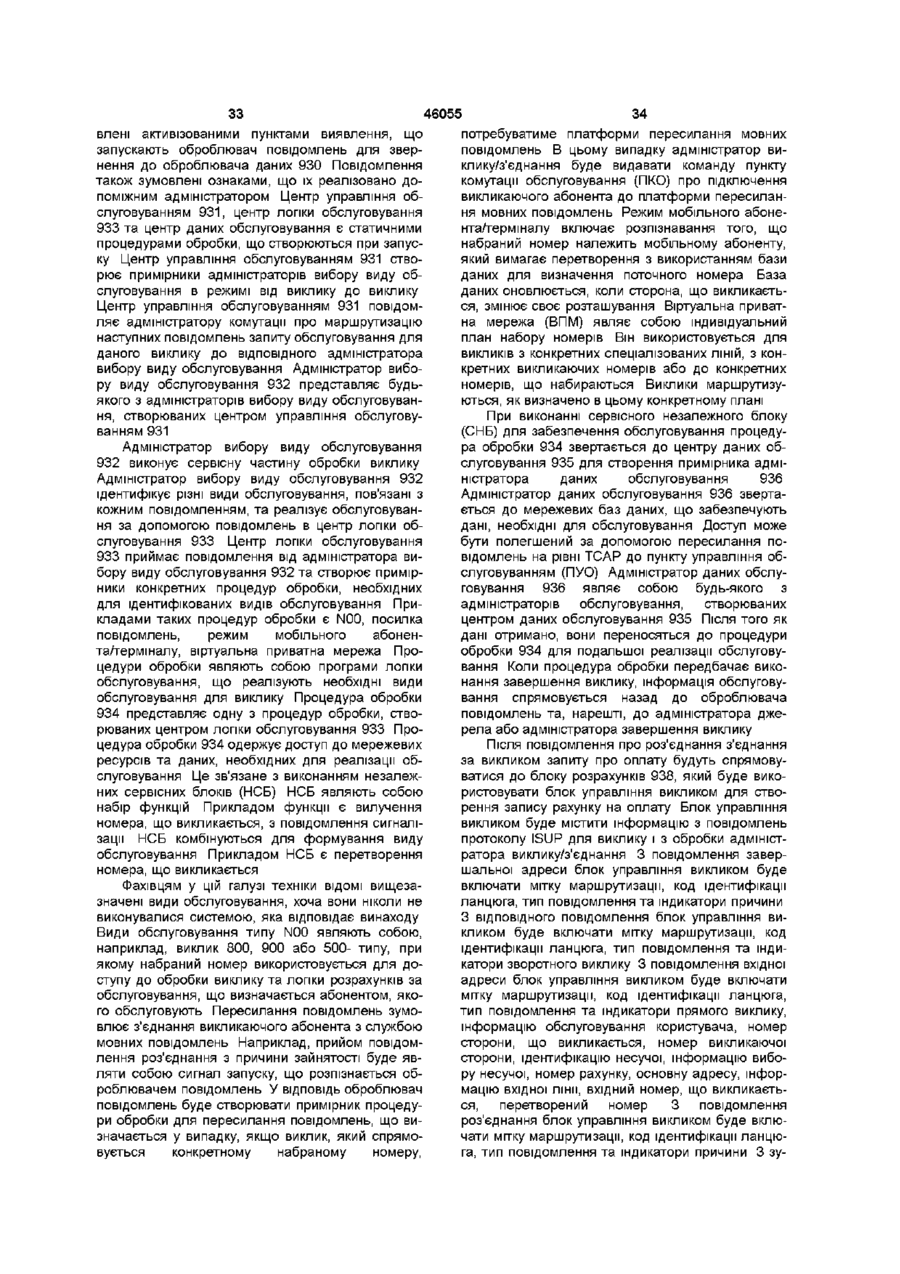

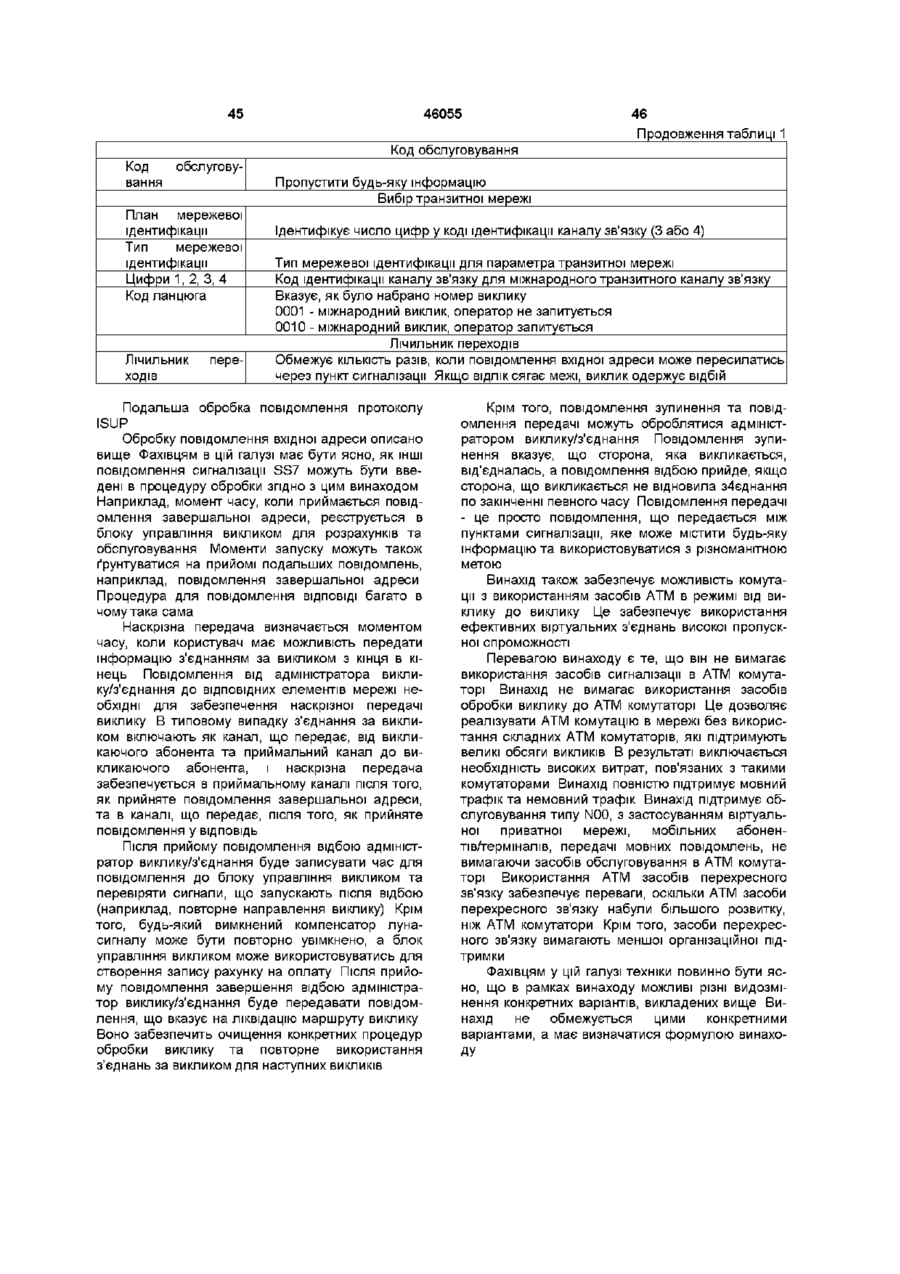

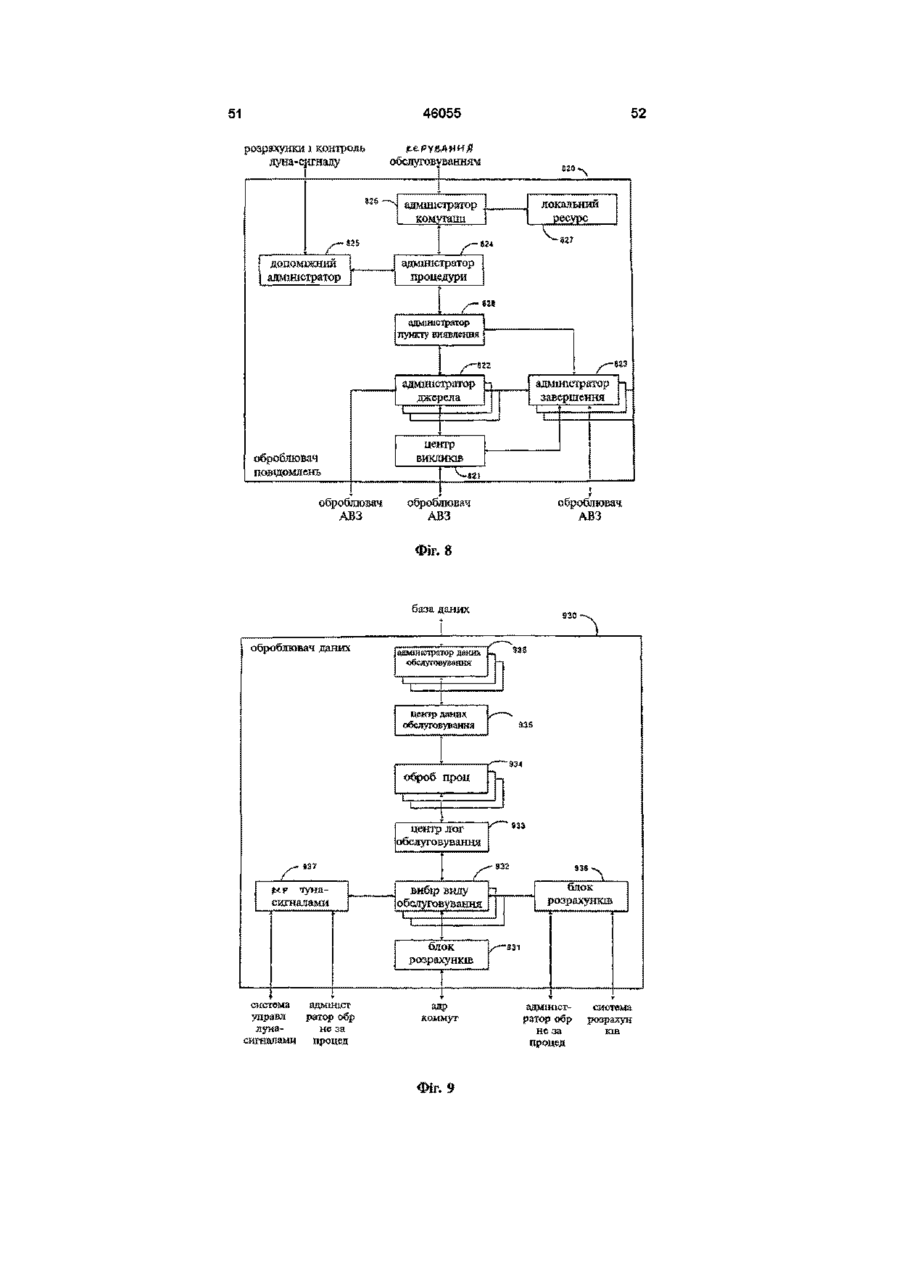

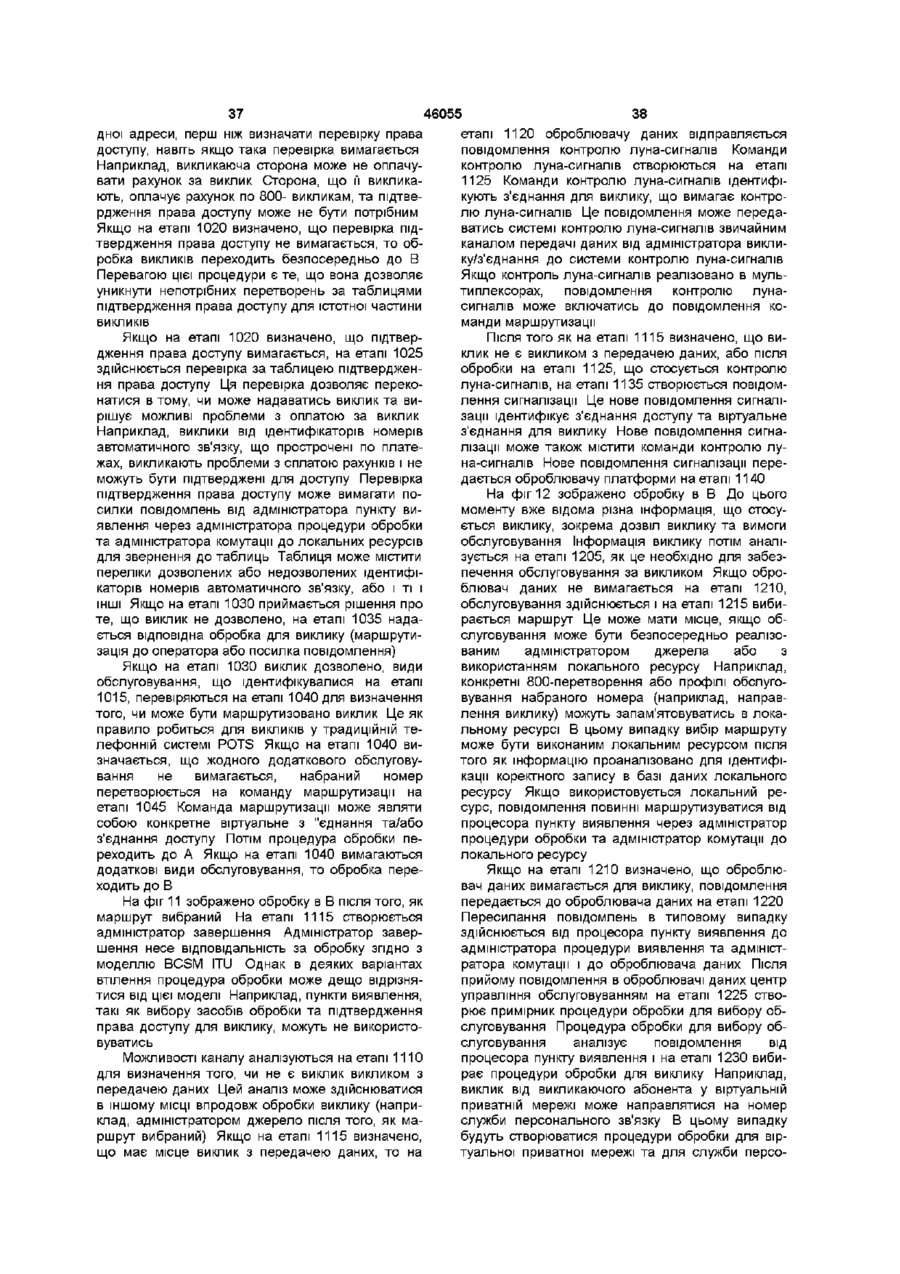

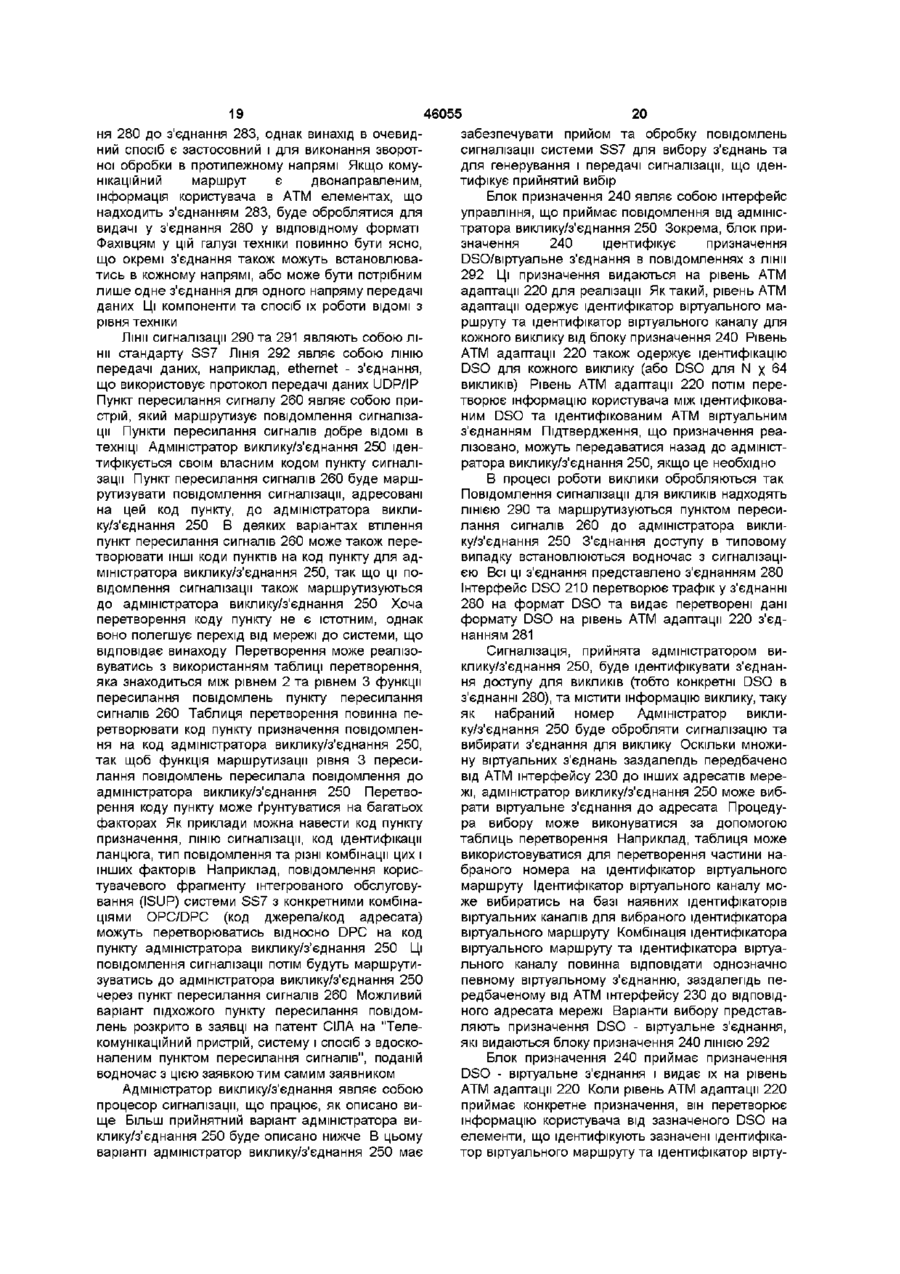

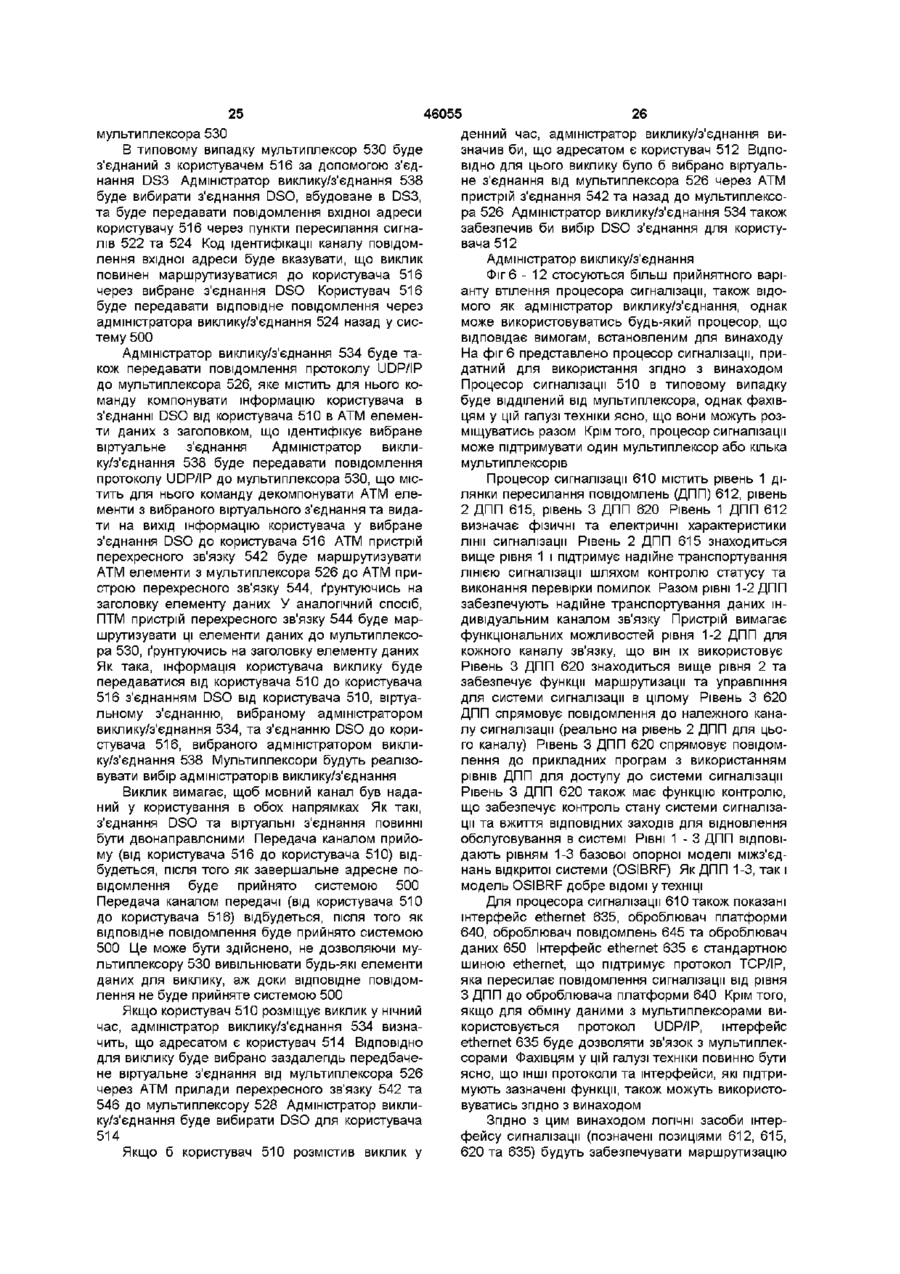

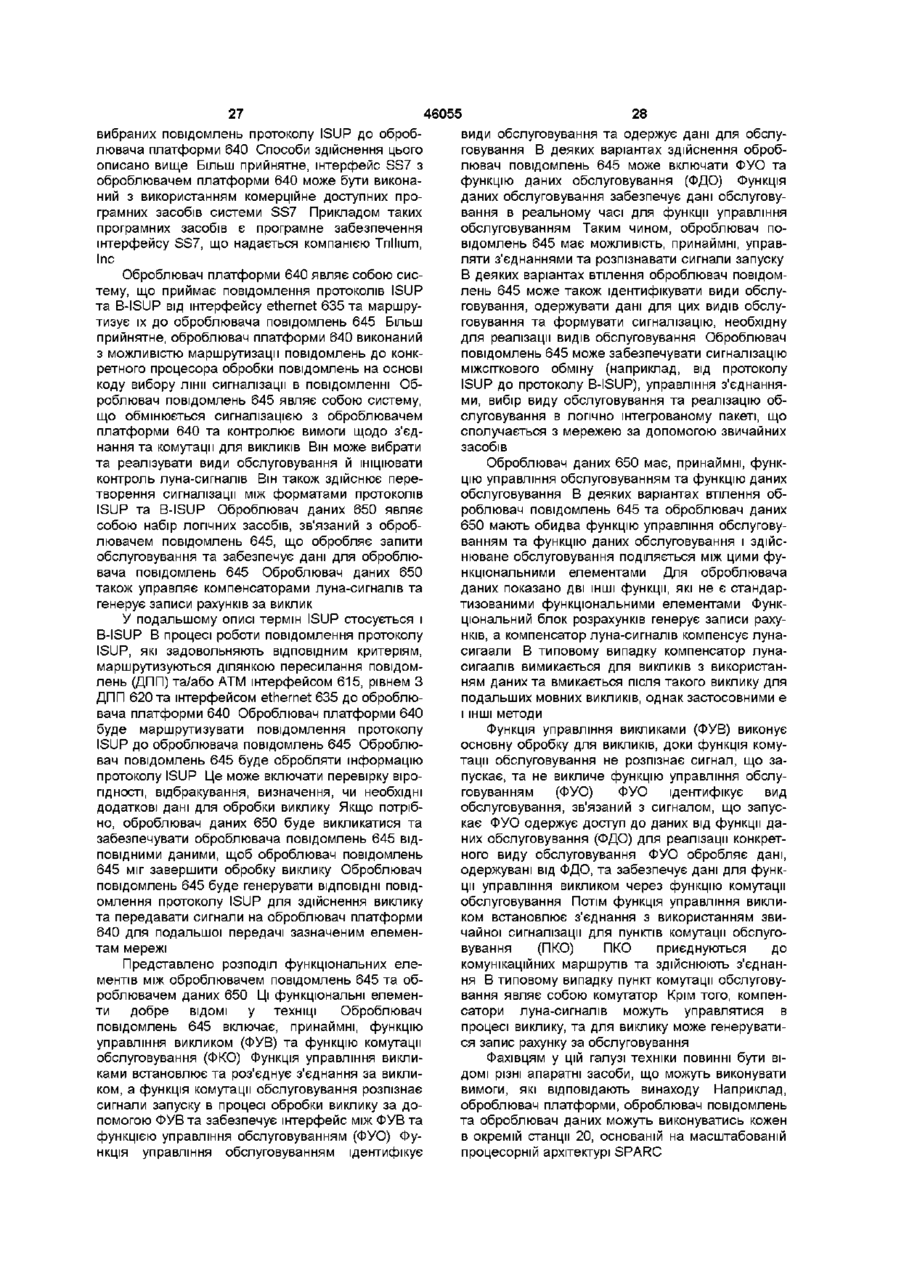

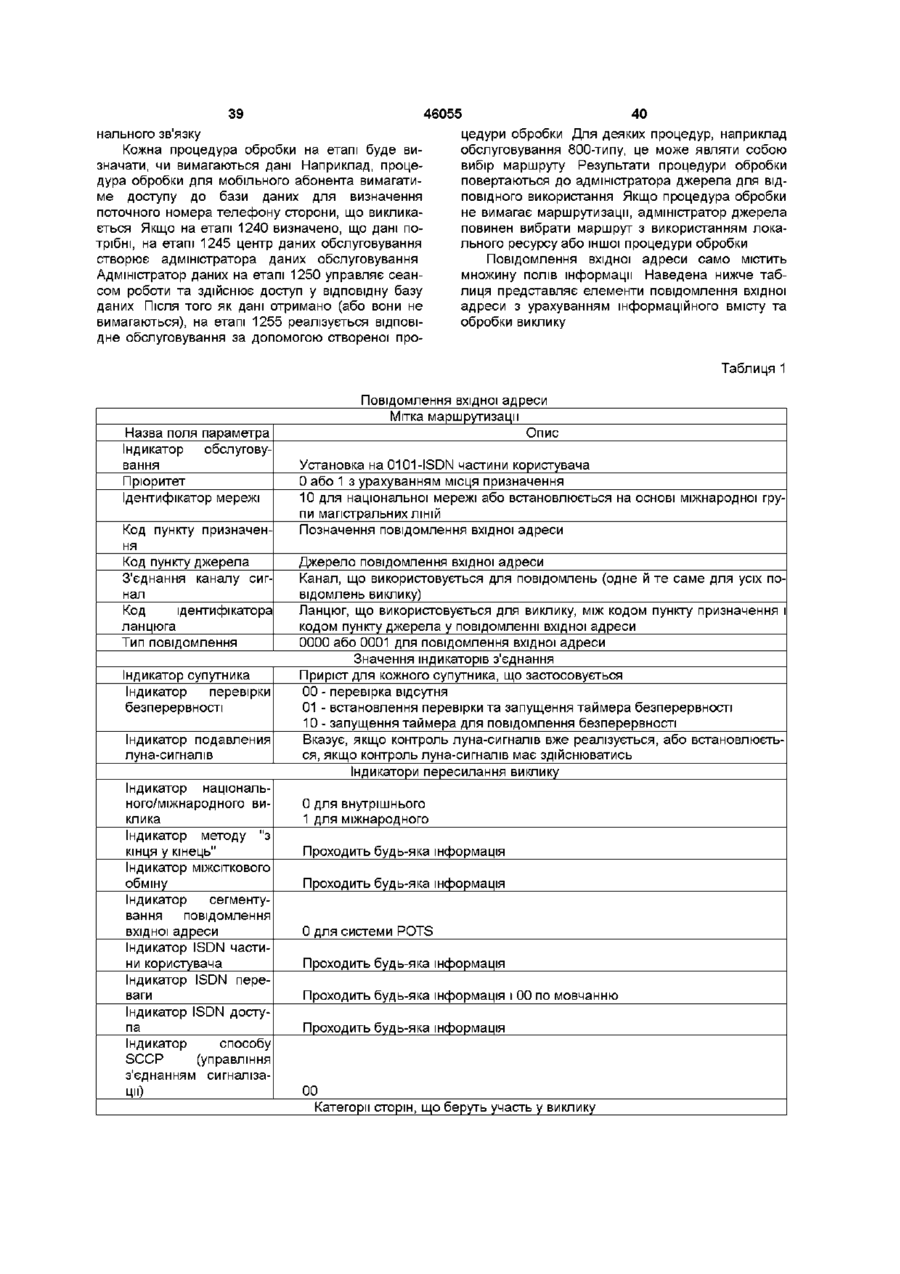

1 Спосіб функціонування системи зв'язку для забезпечення викликів з використанням віртуального з'єднання, при якому користувач поміщає виклик шляхом передачі сигналізації для виклику до системи зв'язку і передачі інформації користувача в систему зв'язку конкретним з'єднанням за викликом, при цьому система містить ATM (режиму асинхронної передачі) мультиплексор, що забезпечує міжмережний обмін, та процесор сигналізації, зв'язаний з ATM мультиплексором, що забезпечує міжмережний обмін, який відрізняється тим, що приймають сигналізацію для виклику у процесорі сигналізації, обробляють сигналізацію для виклику у процесорі сигналізації для вибору віртуального з'єднання, генерують нову сигналізацію в процесорі сигналізації для ідентифікації конкретного з'єднання та вибраного віртуального з'єднання, передають нову сигналізацію до ATM мультиплексора, що забезпечує міжмережний обмін, приймають інформацію користувача для виклику з конкретного з'єднання в ATM мультиплексорі, що забезпечує міжмережний обмін, перетворюють інформацію користувача з конкретного з'єднання на ATM елементи даних, що ідентифікують вибране віртуальне з'єднання в ATM мультиплексорі, який забезпечує міжмережний обмін, у ВІДПОВІДЬ на нову сигналізацію, та передають ATM елементи даних з ATM мультиплексора, що забезпечує міжмережний обмін, вибраним віртуальним з'єднанням 2 Спосіб за п 1, який відрізняється тим, що при прийманні сигналізації для виклику приймають повідомлення установки виклику 3 Спосіб за п 1, який відрізняється тим, що при прийманні сигналізації для виклику приймають повідомлення вхідної адреси системи сигналізації #7 4 Спосіб за п 1, який відрізняється тим, що при прийманні інформації користувача для виклику з конкретного з'єднання приймають інформацію користувача з з'єднання цифрового сигналу нульового рівня - DS0 5 Спосіб за п 1, який відрізняється тим, що при прийманні інформації користувача для виклику приймають мовну інформацію 6 Спосіб за п 1, який відрізняється тим, що при виборі віртуального з'єднання вибирають віртуальне з'єднання на основі набраного номера 7 Спосіб за п 1, який відрізняється тим, що при виборі віртуального з'єднання вибирають віртуальне з'єднання на основі обробки виклику N00 8 Спосіб за п 1, який відрізняється тим, що при виборі віртуального з'єднання вибирають віртуальне з'єднання на основі обробки виклику віртуальної приватної мережі 9 Спосіб за п 1, який відрізняється тим, що при виборі віртуального з'єднання вибирають віртуальне з'єднання на основі обробки виклику, який передбачає обслуговування мобільного абонента/термінала 10 Спосіб за п 1, який відрізняється тим, що при передачі ATM елементів даних передають ATM елементи даних з'єднанням стандарту для синхронної оптичної мережі SONET 11 Спосіб за п 1, який відрізняється тим, що при обробці сигналізації для виклику у процесорі сигналізації додатково обробляють сигналізацію для визначення вимог цифрової обробки сигналів (ЦОС) для виклику, при генеруванні нової, сигналізації для виклику додатково генерують нову сигналізацію, що ідентифікує вимоги ЦОС для виклику, при цьому спосіб додатково включає реалізацію вимог ЦОС для виклику у ATM мультиплексорі, який забезпечує міжмережний обмін, у ВІДПОВІДЬ на нову сигналізацію 12 Спосіб за п 11, який відрізняється тим, що реалізація вимог ЦОС включає контроль лунасигналів для виклику О ю ю о (О 46055 з'єднану з ATM мультиплексорами, що забезпечують міжмережний обмін, та виконану для забезпечення множини віртуальних з'єднань між ATM мультиплексорами, що забезпечують міжмережний обмін, який відрізняється тим, що надають користувачу перше з'єднання доступу з першим ATM мультиплексором, що забезпечує міжмережний обмін, приймають сигналізацію для виклику у системі обробки сигналізації, обробляють сигналізацію для виклику у системі обробки сигналізації для вибору віртуального з'єднання від першого ATM мультиплексора, який забезпечує міжмережний обмін, через ATM систему перехресного зв'язку до другого ATM мультиплексора, що забезпечує міжмережний обмін, та другого з'єднання доступу з другим ATM мультиплексором, що забезпечує міжмережний обмін, генерують в системі обробки сигналізації перший новий сигнал для виклику, що ідентифікує перше з'єднання доступу та вибране віртуальне з'єднання, і другий новий сигнал для виклику, що ідентифікує вибране віртуальне з'єднання та друге з'єд16 Спосіб функціонування системи зв'язку для нання доступу, забезпечення викликів з використанням вузькосмугового з'єднання, при якому користувач поміпередають перший новий сигнал до першого ATM щає виклик шляхом передачі сигналізації для вимультиплексора, що забезпечує міжмережний обклику до системи зв'язку, що полегшує обробку мін, та другий новий сигнал до другого ATM мульвиклику шляхом передачі інформації користувача типлексора, що забезпечує міжмережний обмін, в ATM (режиму асинхронної передачі) елементах приймають інформацію користувача для виклику з даних віртуальним з'єднанням, при цьому система першого з'єднання доступу в ATM мультиплексорі, містить ATM мультиплексор, який забезпечує міжщо забезпечує міжмережний обмін, мережний обмін, та процесор сигналізації, зв'язаперетворюють інформацію користувача з першого ний з ATM мультиплексором, що забезпечує міжз'єднання доступу на ATM елементи даних, що мережний обмін, який відрізняється тим, що ідентифікують вибране віртуальне з'єднання, в приймають сигналізацію для виклику в процесорі першому ATM мультиплексорі, що забезпечує сигналізації, міжмережний обмін, у ВІДПОВІДЬ на перший новий сигнал, та обробляють сигналізацію для виклику у процесорі сигналізації для вибору вузькосмугового з'єднання, передають ATM елементи даних з першого ATM генерують нову сигналізацію у процесорі сигналімультиплексора, що забезпечує міжмережний обзації для ідентифікації віртуального з'єднання та мін, через ATM систему перехресного зв'язку вибвибраного вузькосмугового з'єднання, раним віртуальним з'єднанням до другого ATM передають нову сигналізацію до ATM мультиплекмультиплексора, що забезпечує міжмережний обсора, що забезпечує міжмережний обмін, мін, приймають ATM елементи даних для виклику з перетворюють ATM елементи даних, що ідентифівіртуального з'єднання в ATM мультиплексорі, що кують вибране віртуальне з'єднання, на інформазабезпечує міжмережний обмін, цію користувача для другого з'єднання доступу в перетворюють ATM елементи даних з віртуальнодругому ATM мультиплексорі, що забезпечує міжго з'єднання на вузькосмуговий формат в ATM мережний обмін, у ВІДПОВІДЬ на другий новий сигмультиплексорі, що забезпечує міжмережний обнал, мін, у ВІДПОВІДЬ на нову сигналізацію, та передають інформацію користувача від другого передають інформацію користувача з ATM мульATM мультиплексора, що забезпечує міжмережтиплексора, що забезпечує міжмережний обмін, ний обмін, другим з'єднанням доступу вибраним вузькосмуговим з'єднанням 18 Спосіб за п 17, який відрізняється тим, що при прийманні сигналізації для виклику приймають 17 Спосіб функціонування системи зв'язку для повідомлення встановлення виклику забезпечення викликів з використанням віртуального з'єднання, при якому користувач поміщає ви19 Спосіб за п 17, який відрізняється тим, що клик шляхом передачі сигналізації для виклику до при прийманні сигналізації для виклику приймають системи зв'язку та шляхом передачі інформації повідомлення вхідної адреси системи сигналізації користувача з'єднанням доступу для виклику, при #7 цьому система містить множину з'єднань доступу, 20 Спосіб за п 17, який відрізняється тим, що множину ATM (режиму асинхронної передачі) мупри прийманні інформації користувача для виклику льтиплексорів, які забезпечують міжмережний обз першого з'єднання доступу приймають інформамін, з'єднаних з з'єднаннями доступу, систему обцію користувача з з'єднання цифрового сигналу робки сигналізації, зв'язану з ATM нульового рівня - DS0 мультиплексорами, що забезпечують міжмережний обмін, та ATM систему перехресного зв'язку, 13 Спосіб за п 11, який відрізняється тим, що реалізація вимог ЦОС включає шифрування виклику 14 Спосіб за п 11, який відрізняється тим, що реалізація вимог ЦОС включає регулювання рівня в децибелах для виклику 15 Спосіб за п 1, який відрізняється тим, що зазначені конкретне з'єднання та віртуальне з'єднання є двонаправленими, і інша інформація користувача передається в ATM елементах даних віртуальним з'єднанням до ATM мультиплексора, що забезпечує міжмережний обмін, для передачі користувачу, при цьому спосіб додатково включає приймання ATM елементів даних для виклику від віртуального з'єднання в ATM мультиплексорі, що забезпечує міжмережний обмін, перетворення іншої інформації користувача в ATM елементах даних з віртуального з'єднання на формат, який відповідає конкретному з'єднанню, та передачу іншої інформації користувача з ATM мультиплексора, що забезпечує міжмережний обмін, зазначеним конкретним з'єднанням 21 Спосіб за п 17, який відрізняється тим, що при прийманні інформації користувача для виклику приймають мовну інформацію 22 Спосіб за п 17, який відрізняється тим, що при виборі віртуального з'єднання вибирають віртуальне з'єднання на основі набраного номера 23 Спосіб за п 17, який відрізняється тим, що при виборі віртуального з'єднання вибирають віртуальне з'єднання на основі обробки виклику N00 24 Спосіб за п 17, який відрізняється тим, що при виборі віртуального з'єднання вибирають віртуальне з'єднання на основі обробки виклику віртуальної приватної мережі 25 Спосіб за п 17, який відрізняється тим, що при виборі віртуального з'єднання вибирають віртуальне з'єднання на основі обробки виклику, що передбачає обслуговування мобільного абонента^ермінала 26 Спосіб функціонування системи зв'язку для забезпечення викликів з використанням віртуального з'єднання, при якому користувач поміщає виклик шляхом передачі сигналізації для виклику до системи зв'язку та шляхом передачі інформації користувача в систему зв'язку з'єднанням доступу для виклику, при цьому система містить множину з'єднань доступу, множину ATM (режиму асинхронної передачі) мультиплексорів, які забезпечують міжмережний обмін, з'єднаних з з'єднаннями доступу, множину процесорів сигналізації, зв'язаних один з одним та з ATM мультиплексорами, що забезпечують міжмережний обмін, та ATM систему перехресного зв'язку, з'єднану з ATM мультиплексорами, що забезпечують міжмережний обмін, і виконану для забезпечення множини віртуальних з'єднань між ATM мультиплексорами, які забезпечують міжмережний обмін, який відрізняється тим, що надають користувачу перше з'єднання доступу з першим ATM мультиплексором, який забезпечує міжмережний обмін, приймають перший сигнал для виклику у першому процесорі сигналізації, обробляють перший сигнал в першому процесорі сигналізації для вибору віртуального з'єднання для виклику від першого ATM мультиплексора, що забезпечує міжмережний обмін, за допомогою ATM системи перехресного зв'язку до другого ATM мультиплексора, що забезпечує міжмережний обмін, та для вибору пункту для виклику, з'єднаного з другим ATM мультиплексором, що забезпечує міжмережний обмін, генерують другий сигнал в першому процесорі сигналізації, який ідентифікує вибране віртуальне з'єднання та зазначений пункт, передають другий сигнал до другого процесора сигналізації, обробляють другий сигнал в другому процесорі сигналізації для вибору другого з'єднання доступу для виклику з другого ATM мультиплексора, що забезпечує міжмережний обмін, до зазначеного пункту, генерують третій сигнал в першому процесорі сигналізації, який ідентифікує перше з'єднання доступу та вибране віртуальне з'єднання, передають третій сигнал до першого ATM мультиплексора, що забезпечує міжмережний обмін, 46055 генерують четвертий сигнал у другому процесорі сигналізації, який ідентифікує вибране віртуальне з'єднання та друге з'єднання доступу, передають четвертий сигнал до другого ATM мультиплексора, який забезпечує міжмережний обмін, приймають інформацію користувача для виклику з першого з'єднання доступу в першому ATM мультиплексорі, що забезпечує міжмережний обмін, перетворюють інформацію користувача з першого з'єднання доступу на ATM елементи даних, які ідентифікують вибране віртуальне з'єднання, в першому ATM мультиплексорі, що забезпечує міжмережний обмін, у ВІДПОВІДЬ на третій сигнал, передають ATM елементи з першого ATM мультиплексора, що забезпечує міжмережний обмін, через ATM систему перехресного зв'язку вибраним віртуальним з'єднанням до другого ATM мультиплексора, що забезпечує міжмережний обмін, перетворюють ATM елементи даних, що ідентифікують вибране віртуальне з'єднання, на інформацію користувача, яка відповідає другому з'єднанню доступу, в другому ATM мультиплексорі, що забезпечує міжмережний обмін, у ВІДПОВІДЬ на четвертий сигнал,та передають інформацію користувача від другого ATM мультиплексора, що забезпечує міжмережний обмін, другим з'єднанням доступу до зазначеного пункту 27 Спосіб за п 26, який відрізняється тим, що при прийманні першого сигналу для виклику приймають повідомлення встановлення виклику 28 Спосіб за п 26, який відрізняється тим, що при прийманні першого сигналу для виклику приймають повідомлення вхідної адреси системи сигналізації #7 29 Спосіб за п 26, який відрізняється тим, що при прийманні інформації користувача для виклику з першого з'єднання доступу приймають інформацію користувача з з'єднання цифрового сигналу нульового рівня - DS0 30 Спосіб за п 26, який відрізняється тим, що при прийманні інформації користувача для виклику приймають мовну інформацію 31 Спосіб за п 26, який відрізняється тим, що при виборі віртуального з'єднання вибирають віртуальне з'єднання на основі набраного номера 32 Спосіб за п 26, який відрізняється тим, що при виборі віртуального з'єднання вибирають віртуальне з'єднання на основі обробки виклику N00 33 Спосіб за п 26, який відрізняється тим, що при виборі віртуального з'єднання вибирають віртуальне з'єднання на основі обробки виклику віртуальної приватної мережі 34 Спосіб за п 26, який відрізняється тим, що при виборі віртуального з'єднання вибирають віртуальне з'єднання на основі обробки виклику, що передбачає обслуговування мобільного абонента^ермінала 35 Система зв'язку для забезпечення виклику, що приймається конкретним з'єднанням, віртуальним з'єднанням у ВІДПОВІДЬ на сигналізацію для виклику, яка відрізняється тим, що містить процесор сигналізації, призначений для прийому та обробки сигналізації виклику вибору віртуального з'єднання для виклику та для генерування і пе 8 46055 44 Мультиплексор за п 37, який відрізняється тим, що інтерфейс доступу включає інтерфейс третього рівня мультиплексування - ЕЗ 45 Мультиплексор за п 37, який відрізняється тим, що сигналізація для кожного виклику ідентифікує конкретне з'єднання DS0 для даного виклику 46 Мультиплексор за п 37, який відрізняється тим, що ATM інтерфейс включає інтерфейс ОС-3 47 Мультиплексор за п 37, який відрізняється тим, що ATM інтерфейс включає інтерфейс ОС-12 48 Мультиплексор за п 37, який відрізняється тим, що зазначені конкретне з'єднання та віртуальне з'єднання для кожного виклику є двоспрямованими, причому ATM інтерфейс забезпечує прийом ATM елементів 36 Система за п 35, яка відрізняється тим, що даних, що містять інформацію користувача з вірмістить ATM систему перехресного зв'язку, з'єднатуального з'єднання для кожного виклику, ну з ATM мультиплексором, що забезпечує міжмепроцесор ATM адаптації забезпечує перетворення режний обмін, та виконану для забезпечення мноATM елементів даних з віртуального з'єднання на жини віртуальних з'єднань з ATM інформацію користувача, яка відповідає конкретмультиплексором, який забезпечує міжмережний ному з'єднанню для кожного виклику, та обмін інтерфейс доступу забезпечує передачу інформації користувача з віртуального з'єднання для кож37 Мультиплексор режиму асинхронної передачі ного виклику по конкретному з'єднанню для даного (ATM мультиплексор), який забезпечує міжмережвиклику ний обмін, для забезпечення викликів з віртуальними з'єднаннями у ВІДПОВІДЬ на сигналізацію для 49 Мультиплексор режиму асинхронної передачі кожного з викликів, який відрізняється тим, що (ATM мультиплексор), який забезпечує міжмережмістить інтерфейс доступу для прийому інформації ний обмін, для забезпечення викликів віртуальникористувача для кожного виклику від конкретного ми з'єднаннями з конкретними з'єднаннями у ВІДз'єднання для даного виклику, ПОВІДЬ на сигналізацію для кожного з викликів, який відрізняється тим, що містить інтерфейс керування для приймання сигналізації для кожного виклику, яка ідентифікує конкретне ATM інтерфейс для прийому ATM елементів даних з'єднання та віртуальне з'єднання для даного видля кожного виклику віртуальним з'єднанням для клику, цього виклику, процесор ATM адаптації, зв'язаний з інтерфейсом інтерфейс управління для прийому сигналізації доступу та з інтерфейсом керування, для перетводля кожного виклику, що ідентифікує конкретне рення інформації користувача з конкретного з'єдз'єднання та віртуальне з'єднання для даного винання для кожного виклику на ATM елементи даклику, них, що ідентифікують віртуальне з'єднання для процесор ATM адаптації, зв'язаний з інтерфейсом даного виклику, причому перетворення здійснюдоступу та з інтерфейсом управління, для переється у ВІДПОВІДЬ на сигналізацію для даного витворення ATM елементів даних для кожного виклику, клику на інформацію користувача, що відповідає конкретному з'єднанню для даного виклику, приATM інтерфейс, зв'язаний з процесором ATM адачому перетворення здійснюється у ВІДПОВІДЬ на птації, для передачі ATM елементів даних для косигналізацію для цього виклику, жного виклику віртуальним з'єднанням для цього інтерфейс доступу, зв'язаний з процесором ATM виклику адаптації, що забезпечує передачу інформації 38 Мультиплексор за п 37, який відрізняється користувача для кожного виклику конкретним з'єдтим, що інтерфейс доступу включає інтерфейс нанням для цього виклику цифрового сигналу нульового рівня - DS0 39 Мультиплексор за п 37, який відрізняється 50 Мультиплексор режиму асинхронної передачі тим, що інтерфейс доступу включає інтерфейс (ATM мультиплексор), який забезпечує міжмережцифрового сигналу першого рівня - DS1 ний обмін, для забезпечення викликів з віртуальними з'єднаннями у ВІДПОВІДЬ на сигналізацію для 40 Мультиплексор за п 37, який відрізняється кожного з викликів, який відрізняється тим, що тим, що інтерфейс доступу включає інтерфейс цифрового сигналу третього рівня - DS3 МІСТИТЬ 41 Мультиплексор за п 37, який відрізняється інтерфейс доступу для прийому інформації користим, що інтерфейс доступу включає інтерфейс тувача для кожного виклику від конкретного з'єдоптичного каналу третього рівня - ОСЗ нання для даного виклику, 42 Мультиплексор за п 37, який відрізняється інтерфейс керування для прийому сигналізації для тим, що інтерфейс доступу включає інтерфейс кожного виклику, яка ідентифікує конкретне з'єдоптичного каналу дванадцятого рівня - ОС12 нання, віртуальне з'єднання та вимоги до ЦОС для цього виклику, 43 Мультиплексор за п 37, який відрізняється тим, що інтерфейс доступу включає інтерфейс цифровий процесор сигналів, зв'язаний з інтерпершого рівня мультиплексування - Е1 фейсом доступу та з інтерфейсом керування, що забезпечує здійснення цифрової обробки інфорредачі нової сигналізації, що ідентифікує конкретне з'єднання та вибране віртуальне з'єднання, ATM (режиму асинхронної передачі) мультиплексор, який забезпечує міжмережний обмін, для приймання інформації користувача від конкретного з'єднання, перетворення інформації користувача на ATM елементи даних, що ідентифікують вибране віртуальне з'єднання, у ВІДПОВІДЬ на нову сигналізацію, та для передачі ATM елементів даних від ATM мультиплексора, що забезпечує міжмережний обмін, вибраним віртуальним з'єднанням, та ЛІНІЮ зв'язку між процесором сигналізації та ATM мультиплексором, що забезпечує міжмережний обмін, для передачі нової сигналізації від процесора сигналізації до ATM мультиплексора, який забезпечує міжмережний обмін 46055 10 засіб пересилання сигналізації для пересилання маци користувача для кожного виклику у ВІДПОВІДЬ другого сигналу до першого ATM мультиплексора, на сигналізацію для цього виклику, що забезпечує міжмережний обмін, та для перепроцесор ATM адаптації, зв'язаний з цифровим силання третього сигналу до другого ATM мультипроцесором сигналом та з інтерфейсом керуванплексора, що забезпечує міжмережний обмін, ня, для перетворення інформації користувача з перший засіб адаптації в першому ATM мультиконкретного з'єднання для кожного виклику на плексорі, що забезпечує міжмережний обмін, для ATM елементи даних, що ідентифікують віртуальприйому другого сигналу та у ВІДПОВІДЬ на нього не з'єднання для даного виклику, причому переперетворення інформації користувача з першого творення здійснюється у ВІДПОВІДЬ на сигналізацію з'єднання доступу на ATM елементи даних, що для цього виклику, та ідентифікують віртуальне з'єднання, та перетвоATM інтерфейс, зв'язаний з процесором ATM адарення ATM елементів даних з віртуального з'єдптації, для передачі ATM елементів даних для конання на інформацію користувача, що відповідає жного виклику віртуальним з'єднанням для цього першому з'єднанню доступу, виклику 51 Мультиплексор за п 50, який відрізняється другий засіб адаптації в другому ATM мультиплектим, що цифровий процесор сигналів забезпечує сорі, що забезпечує міжмережний обмін, для приконтроль луна-сигналів йому третього сигналу та у ВІДПОВІДЬ на нього перетворення ATM елементів даних з віртуального 52 Мультиплексор за п 50, який відрізняється з'єднання на інформацію користувача, яка відповітим, що цифровий процесор сигналів забезпечує дає другому з'єднанню доступу, та для перетвошифрування рення інформації користувача з другого з'єднання 53 Мультиплексор за п 50, який відрізняється доступу на ATM елементи даних, що ідентифікутим, що цифровий процесор сигналів забезпечує ють віртуальне з'єднання стиснення цифрового мовного сигналу 54 Мультиплексор за п 50, який відрізняється 56 Система за п 55, яка відрізняється тим, що тим, що цифровий процесор сигналів забезпечує перший сигнал являє собою повідомлення вхідної регулювання рівня в децибелах для викликів адреси системи сигналізації #7 57 Система за п 55, яка відрізняється тим, що 55 Система зв'язку для передачі інформації кориперше з'єднання доступу являє собою з'єднання стувача для виклику по віртуальному з'єднанню, цифрового сигналу нульового рівня - DS0 вибраному для виклику у ВІДПОВІДЬ на перший сигнал для виклику, яка відрізняється тим, що міс58 Система за п 55, яка відрізняється тим, що тить інформація користувача являє собою мовну інформацію множину з'єднань доступу для прийому та передачі інформації користувача, множину ATM (режиму 59 Система за п 55, яка відрізняється тим, що асинхронної передачі) мультиплексорів, які забезвіртуальне з'єднання вибрано на основі набраного печують міжмережний обмін, які з'єднані з з'єднанномера нями доступу та забезпечують передачу та при60 Система за п 55, яка відрізняється тим, що йом інформації користувача з'єднаннями доступу віртуальне з'єднання вибране на основі обробки та передачу і прийом ATM елементів даних мновиклику N00 жиною віртуальних з'єднань, 61 Система за п 55, яка відрізняється тим, що віртуальне з'єднання вибрано на основі обробки ATM систему перехресного зв'язку, з'єднану з ATM виклику віртуальної приватної мережі мультиплексорами, що забезпечують міжмережний обмін, виконану для забезпечення множини 62 Система за п 55, яка відрізняється тим, що віртуальних з'єднань між ATM мультиплексорами, віртуальне з'єднання вибрано на основі обробки які забезпечують міжмережний обмін, виклику, що передбачає обслуговування мобільнозасіб обробки сигналізації для прийому та обробки го абонентал'ермшала першого сигналу для виклику для ідентифікації 63 Спосіб функціонування системи зв'язку для першого з'єднання доступу, що використовується забезпечення викликів з використанням віртуальдля виклику, для ідентифікації першого ATM мульного з'єднання, при якому користувач поміщує витиплексора, що забезпечує міжмережний обмін, клик шляхом передачі сигналізації для виклику до з'єднаного з першим з'єднанням доступу, для висистеми зв'язку та передачі інформації користувабору віртуального з'єднання для виклику від перча в систему зв'язку конкретним з'єднанням за шого ATM мультиплексора, який забезпечує міжвикликом, при цьому система містить ATM (режимережний обмін, з другим ATM мультиплексором, му асинхронної передачі) мультиплексор, що защо забезпечує міжмережний обмін, та для вибору безпечує міжмережний обмін, та процесор сигнадругого з'єднання доступу, з'єднаного з другим лізації, зв'язаний з ATM мультиплексором, що ATM мультиплексором, який забезпечує міжмерезабезпечує міжмережний обмін, який відрізняєтьжний обмін, ся тим, що засіб генерування сигналізації, пов'язаний з засоприймають сигналізацію для виклику у процесорі бом обробки сигналізації, для генерування другого сигналізації, причому процесор сигналізації є ЗОВсигналу для передачі до першого ATM мультиплеНІШНІМ для будь-якого комутатора, ксора, що забезпечує міжмережний обмін, який обробляють сигналізацію для виклику у процесорі ідентифікує перше з'єднання доступу та віртуальсигналізації для вибору віртуального з'єднання, не з'єднання, і для генерування третього сигналу генерують нову сигналізацію в процесорі сигналідля передачі до другого ATM мультиплексора, що зації для ідентифікації конкретного з'єднання та забезпечує міжмережний обмін, що ідентифікує вибраного віртуального з'єднання, віртуальне з'єднання та друге з'єднання доступу, 11 46055 12 передають нову сигналізацію до ATM мультиплекним з'єднанням у ВІДПОВІДЬ на сигналізацію для сора, що забезпечує міжмережний обмін, виклику, яка відрізняється тим, що містить приймають інформацію користувача для виклику з процесор сигналізації, не зв'язаний з комутаційною конкретного з'єднання в ATM мультиплексорі, що матрицею та призначений для прийому та обробки забезпечує міжмережний обмін, сигналізації виклику вибору віртуального з'єднання перетворюють інформацію користувача з конкретдля виклику та для генерування і передачі нової ного з'єднання на ATM елементи даних, що іденсигналізації, що ідентифікує конкретне з'єднання тифікують вибране віртуальне з'єднання в ATM та вибране віртуальне з'єднання, мультиплексорі, що забезпечує міжмережний обATM (режиму асинхронної передачі) мультиплекмін, у ВІДПОВІДЬ на нову сигналізацію, та сор, який забезпечує міжмережний обмін, для передають ATM елементи даних з ATM мультиприйому інформації користувача від конкретного плексора, що забезпечує міжмережний обмін, вибз'єднання, перетворення інформації користувача раним віртуальним з'єднанням на ATM елементи даних, що ідентифікують вибране віртуальне з'єднання у ВІДПОВІДЬ на нову сигна64 Спосіб функціонування системи зв'язку для лізацію, та для передачі ATM елементів даних від забезпечення викликів з використанням віртуальATM мультиплексора, що забезпечує міжмережного з'єднання, при якому користувач поміщує виний обмін, вибраним віртуальним з'єднанням, та клик шляхом передачі сигналізації для виклику до ЛІНІЮ зв'язку між процесором сигналізації та ATM системи зв'язку та передачі інформації користувамультиплексором, що забезпечує міжмережний ча в систему зв'язку конкретним з'єднанням за обмін, для передачі нової сигналізації від процевикликом, при цьому система містить ATM (режисора сигналізації до ATM мультиплексора, що заму асинхронної передачі) мультиплексор, що забезпечує міжмережний обмін безпечує міжмережний обмін, та процесор сигна66 Мультиплексор режиму асинхронної передачі лізації, зв'язаний з ATM мультиплексором, який (ATM мультиплексор), який забезпечує міжмережзабезпечує міжмережний обмін, який відрізняєтьний обмін, для забезпечення викликів з віртуалься тим, що ними з'єднаннями у ВІДПОВІДЬ на сигналізацію для приймають сигналізацію для виклику у процесорі кожного з викликів, який відрізняється тим, що сигналізації, обробляють сигналізацію для виклику у процесорі МІСТИТЬ сигналізації для вибору віртуального з'єднання, інтерфейс доступу для прийому інформації корисгенерують нову сигналізацію в процесорі сигналітувача для кожного виклику з конкретного з'єднанзації для ідентифікації конкретного з'єднання та ня для даного виклику, вибраного віртуального з'єднання, інтерфейс керування для прийому сигналізації для передають нову сигналізацію до ATM мультиплеккожного виклику, яка ідентифікує конкретне з'єдсора, що забезпечує міжмережний обмін, нання та віртуальне з'єднання для даного виклику, приймають інформацію користувача для виклику з процесор ATM адаптації, зв'язаний з інтерфейсом конкретного з'єднання в ATM мультиплексорі, що доступу та з інтерфейсом керування, для перетвозабезпечує міжмережний обмін, рення інформації користувача з конкретного з'єдперетворюють інформацію користувача з конкретнання для кожного виклику на ATM елементи даного з'єднання на ATM елементи даних, що іденних, що ідентифікують віртуальне з'єднання для тифікують вибране віртуальне з'єднання, в ATM даного виклику, причому перетворення здійснюмультиплексорі, що забезпечує міжмережний обється у ВІДПОВІДЬ на сигналізацію для даного вимін, у ВІДПОВІДЬ на нову сигналізацію, причому вірклику та зазначене віртуальне з'єднання не викотуальне з'єднання не використовується для інших ристовується для інших викликів, аж доки для викликів, доки для даного виклику не буде виробданого виклику не буде вироблено відбій, та лено відбій, та ATM інтерфейс, зв'язаний з процесором ATM адаптації, для передачі ATM елементів даних для копередають ATM елементи даних з ATM мультижного виклику віртуальним з'єднанням для цього плексора, який забезпечує міжмережний обмін, виклику вибраним віртуальним з'єднанням 65 Система зв'язку для забезпечення виклику, що приймається по конкретному з'єднанню, віртуаль Зараз технологію режиму асинхронної передачі (ATM - Asynchronous Transfer Mode) розроблено для забезпечення функціональних можливостей широкосмугової комутації Деякі ATM системи використовують перехресний ATM зв'язок для забезпечення віртуальних з'єднань Прилади перехресного зв'язку не мають засобів обробки повідомлень сигналізації Повідомлення сигналізації являють собою повідомлення, що використовуються телекомунікаційними мережами для встановлення або роз'єднання викликів Таким чином, перехресний ATM зв'язок не забезпечує встановлення з'єднань на базі "від виклику до виклику" Внаслідок цього, з'єднання через системи перехресних зв'язків ПОВИННІ бути передбачені заздалегідь Вони забезпечують відносно жорстку комутаційну структуру Зважаючи на такі обмеження, ATM системи перехресного зв'язку головним чином використовувались для забезпечення спеціалізованих з'єднань, таких як довгочасні віртуальні ланцюги (ДВЛ) та довгочасні віртуальні маршрути (ДВМ) Але вони не забезпечують ATM комутацію 13 46055 в режимі від виклику до виклику, як це вимагається для забезпечення комутованих віртуальних ланцюгів (КВЛ) або комутованих віртуальних маршрутів (КВМ) Фахівцям у цій галузі техніки добре ВІДОМІ переваги, що забезпечуються використанням КВЛ та КВМ порівняно з ДВЛ та ДВМ ATM комутатори використовувались для забезпечення ДВЛ та ДВМ Оскільки ДВЛ та ДВМ не встановлюються в режимі від виклику до виклику, ATM комутатор має використовувати свої засоби обробки викликів або сигналізації ATM комутатори потребують використання як засобів сигналізації, так і засобів обробки викликів, щоб забезпечити КВЛ та КВМ Для забезпечення комутації віртуальних з'єднань в режимі від виклику до виклику, розробляються ATM комутатори, що можуть обробляти виклики у ВІДПОВІДЬ на сигналізацію для забезпечення віртуальних з'єднань для кожного виклику Такі системи створюють проблеми внаслідок того, що вони повинні бути надто складними для підтримки сучасних мереж Такі ATM комутатори повинні обробляти великі обсяги викликів та послуг в перехідних режимах, які успадковано від існуючих мереж Прикладом може служити ATM комутатор, що може обробляти велике число викликів традиційних телефонних систем, таких як POTS, 800 та VPN Ця генерація вдосконалених ATM комутаторів ще не досягла високого рівня та пов'язана з високими витратами Зараз розробляються ATM мультиплексори, які можуть перетворювати трафік на елементи ATM і мультиплексувати ці елементи для транспортування їх в ATM мережі Прикладом застосування таких мультиплексорів є забезпечення транспортування в форматі ТІ в ATM з'єднанні Трафік, що виходить з комутатора в форматі ТІ, мультиплексується з перетворенням на елементи ATM для транспортування високошвидкісним з'єднанням Перш ніж ці елементи досягнуть іншого комутатора, вони перетворюються назад у формат ТІ Таким чином, ATM мультиплексор використовується для високошвидкісного транспортування ATM мультиплексор не використовується для вибору віртуальних з'єднань в режимі від виклику до виклику Нажаль, немає відомої телекомунікаційної системи, яка могла б забезпечити ATM комутацію в режимі від виклику до виклику, не ґрунтуючись на засобах обробки викликів та сигналізації ATM комутатора Винахід стосується способу роботи системи зв'язку, що забезпечує реалізацію виклику з віртуальним з'єднанням Спосіб призначено для застосування, коли користувач розміщує виклик, посилаючи повідомлення сигналізації про виклик до системи зв'язку та передаючи користувачеві інформацію у систему зв'язку по конкретному з'єднанню Система містить ATM мультиплексор, що забезпечує МІЖСІТКОВИЙ обмін, та процесор сигналізації, зв'язаний з ATM мультиплексором, який забезпечує МІЖСІТКОВИЙ обмін Спосіб включає прийом сигналізації про виклик до процесорі сигналізації, обробку сигналізації для вибору віртуального з'єднання, генерування нової сигналізації для ідентифікації конкретного з'єднання та вибраного віртуального з'єднання і потім передачу нової сигналізації до ATM мультиплексору, який 14 забезпечує МІЖСІТКОВИЙ обмін Спосіб також включає приймання інформації користувача для виклику від конкретного з'єднання в ATM мультиплексорі, що забезпечує МІЖСІТКОВИЙ обмін, перетворення інформації користувача на ATM елементи, які ідентифікують вибране віртуальне з'єднання у ВІДПОВІДЬ на нову сигналізацію, та передавання ATM елементів вибраним віртуальним з'єднанням Сигналізація для виклику може являти собою повідомлення установки виклику, наприклад, повідомлення вхідної адреси Системи Сигналізації #7 (SS7) Спосіб може також включати використання цифрової обробки сигналів виклику у мультиплексорі згідно з вимогами цифрової обробки сигналів, вибраними процесором сигналізації Вимоги цифрової обробки сигналів можуть включати контроль луна-сигналів або шифрування Винахід також стосується системи зв'язку для забезпечення виклику з віртуальним з'єднанням у ВІДПОВІДЬ на сигналізацію для виклику Система містить процесор сигналізації, призначений для прийому та обробки сигналізації для вибору віртуального з'єднання для виклику та для генерування й передачі нової сигналізації, що ідентифікує вибране віртуальне з'єднання Система включає в себе ATM мультиплексор, який забезпечує МІЖСІТКОВИЙ обмін, для приймання інформації користувача від з'єднання, перетворення інформації користувача на ATM елементи, що ідентифікують вибране віртуальне з'єднання, та передавання ATM елементів вибраним віртуальним з'єднанням Система може також включати ATM систему перехресного зв'язку, з'єднану з ATM мультиплексором, що забезпечує МІЖСІТКОВИЙ обмін, та конфігуровану для забезпечення численних віртуальних з "єднань з ATM мультиплексором, який забезпечує МІЖСІТКОВИЙ обмін Винахід також стосується ATM мультиплексору, що забезпечує МІЖСІТКОВИЙ обмін, для забезпечення викликів з віртуальними з'єднаннями у ВІДПОВІДЬ на сигналізацію для кожного виклику Мультиплексор містить інтерфейс доступу для приймання інформації користувача для кожного виклику від конкретного з'єднання Він також має інтерфейс управління для приймання сигналізації для кожного виклику, що ідентифікує конкретне з'єднання, та віртуальне з'єднання для такого виклику Він також містить ATM процесор адаптації для перетворення інформації користувача від конкретного з'єднання для кожного виклику на ATM елементи, що ідентифікують віртуальне з'єднання для цього виклику Мультиплексор також має ATM інтерфейс для передачі ATM елементів для кожного виклику для застосування цифрової обробки сигналів інформації користувача для кожного виклику Обробка може включати контроль лунасигналівта шифрування У різних варіантах втілення винахід передбачає приймання викликів, що розміщуються за допомогою мовних з'єднань DSO, та забезпечення віртуальних з'єднань для викликів Таким чином широкосмугові віртуальні з'єднання можуть забезпечуватись для вузькосмугового трафіка в режимі від виклику до виклику, не вимагаючи при цьому використання засобів обробки виклику та сигналізації для ATM комутатора 15 46055 16 Фіг 1 - блок-схема варіанту втілення цього ви1 5 З'єднання 180 та 182 являють собою будь-яке находу з'єднання, що може використовуватись користувачем 120 для доступу до системи 100, і мають Фіг 2 - блок-схема варіанту втілення цього вивключати в себе формати такі як Е1, ЕЗ та DS2 Як находу такі, ці з'єднання інколи називаються з'єднаннями Фіг 3 - блок-схема варіанту втілення цього видоступу З'єднання 180 та 182 в типовому випадку находу повинні бути з'єднаннями DSO, вбудованими в Фіг 4 - блок-схема варіанту втілення цього виз'єднання DS3, однак винахід є сумісним з іншими находу з'єднаннями, прикладами яких можуть бути частФіг 5 - блок-схема варіанту втілення цього викове DS1, вільне DS3 або парне SONET ОС-3 находу Канали 190 та 193 являють собою будь-які лінії, Фіг 6 - логічна діаграма варіанту втілення виздатні передавати повідомлення сигналізації, нанаходу приклад лінії Системи сигналізації # 7 (SS7) ATM Фіг 7 - логічна діаграма варіанту втілення висистема перехресного зв'язку 150 являє собою находу систему, що забезпечує множину віртуальних Фіг 8 - логічна діаграма варіанту втілення виз'єднань Така система може складатися з індивінаходу дуальних ATM приладів перехресних з'єднань, Фіг 9 - логічна діаграма варіанту втілення визв'язаних між собою ATM з'єднаннями з викориснаходу танням DS3 або SONET для пересилання даних Фіг 10 - блок-схема ПОСЛІДОВНОСТІ операцій, що Прикладом ATM системи перехресного зв'язку відповідає варіанту втілення винаходу може служити NEC Model 10 З'єднання 181 може Фіг 11 - блок-схема ПОСЛІДОВНОСТІ операцій, що являти собою будь-яке віртуальне з'єднання В відповідає варіанту втілення винаходу типовому випадку віртуальне з'єднання буде викоФіг 12 - блок-схема ПОСЛІДОВНОСТІ операцій, що ристовувати DS3 або SONET для пересилання відповідає варіанту втілення винаходу даних ATM система перехресного зв'язку 150 моЗ метою пояснення, термін "з'єднання" буде же забезпечувати множину віртуальних з'єднань в використовуватися як такий, що стосується сересистемі перехресного зв'язку, та віртуальне з'єддовища передачі, яка використовується для перенання 181 являє собою одне з таких з'єднань носу трафіка користувача Термін "ЛІНІЯ" буде виОскільки віртуальні з'єднання є логічними маршрукористовуватися як такий, що стосується тами, численні фізичні маршрути можуть викориссередовища передачі, яке використовується для товуватися на основі заздалегідь передбаченої переносу сигналізації На кресленнях з'єднання ATM системи перехресного зв'язку 150 Ліни 191 та показані однією ЛІНІЄЮ, а лінії сигналізації зобра192 можуть являти собою будь-які канали, що зажено подвійними ЛІНІЯМИ безпечують пересилання повідомлень даних ПриНа фіг 1 зображено варіант втілення цього викладами таких ЛІНІЙ можуть служити SS7 або находу На схемі показано систему зв'язку 100, UDP/IP Компоненти, що описуються в цьому розкористувача 110 та користувача 120 Система ділі, добре ВІДОМІ утехніці зв'язку 100 містить ATM мультиплексор 130, що забезпечує МІЖСІТКОВИЙ обмін, мультиплексор 140, Система обробки сигналізації 160 являє собою що забезпечує МІЖСІТКОВИЙ обмін, ATM систему будь-яку систему обробки, що може приймати та перехресного зв'язку 150, систему обробки сигнаобробляти сигналізацію для вибору віртуальних лізації 160 Користувач 110 з'єднаний з мультиплез'єднань, і потім генерувати та передавати сигнаксором 130 за допомогою з'єднання 180 Мультилізацію для ідентифікації вибору РІЗНІ форми сигплексори 13О та 140 з'єднані через систему налізації можуть використовуватись у винаході, перехресного зв'язку 150 з'єднанням 181 Мультивключаючи SS7, С7 і сигналізацію інтерфейсу коплексор 140 з'єднаний з користувачем 120 з'єдристувач/мережа (UNI) Більш прийнятний варіант нанням 182 Система обробки сигналізації 160 є втілення процесора сигналізації детально описано зв'язаною з користувачем 110 ЛІНІЄЮ 190, з мульнижче типлексором 130 ЛІНІЄЮ 191, з мультиплексором Мультиплексор 130 може являти собою будь140 ЛІНІЄЮ 192, з користувачем 120 ЛІНІЄЮ 193 яку систему мультиплексування, що забезпечує приміщення інформації користувача, яка надхоФахівцям у цій галузі техніки має бути зрозумідить з'єднанням 180, у віртуальне з'єднання, вибло, що більші мережі можуть містити набагато біране системою обробки сигналізації 160 В типольше компонентів, ніж показано на кресленні Навому випадку це передбачає прийом повідомлень приклад, в типовому випадку будуть наявні сигналізації від системи обробки сигналізації 160, численні віртуальні з'єднання через ATM систему що ідентифікує призначення віртуальних з'єднань перехресного зв'язку 150 Число цих компонентів з'єднанню доступу в режимі від виклику до виклиобмежено з міркувань наочності Винахід повністю ку Мультиплексор повинен перетворювати трафік є застосовним для використання в більших мерекористувача з з'єднання доступу 180 на ATM ележах менти, що ідентифікують вибране віртуальне з'єдКористувач 110 та користувач 120 можуть явнання Мультиплексор 140 є подібним до мультиляти собою будь-яке суспільство, що постачає плексору 130 Більш прийнятний варіант втілення телекомунікаційний трафік до мережі 100 Деякими таких мультиплексорів також детально розглянуто з таких прикладів можуть бути комутатор каналу нижче місцевої АТС, апаратура в приміщенні користувача В типовому випадку трафік користувача буде При виклику від користувача 110 до користуподаватися до системи 100 в форматі DS3, DS1 вача 120 система працює так Користувач 110 буабо ОС-3, які мають вбудовані ланцюги DSO та VT де передавати повідомлення сигналізації ЛІНІЄЮ 17 46055 190 в систему 100, що ІНІЦІЮЄ ВИКЛИК Система обробки сигналізації 160 буде обробляти це повідомлення Така обробка буде включати перевірку вірогідності, відбракування, трансляцію, вибір маршруту, контроль луна-сигналів, мережеве управління, сигналізацію та виставлення рахунку Зокрема, буде вибиратися віртуальне з'єднання через ATM систему перехресного зв'язку 150 від мультиплексора 130 до мультиплексора 140, а також буде вибиратися з'єднання від мультиплексора 140 до користувача 120 Хоча можливою є безліч різних з'єднань, показано лише вибрані з'єднання з'єднання 181 та з'єднання 182 В загальному випадку вибір базується на наборі номера, однак обробка може бути зв'язана з множиною інших факторів, в тому числі з мережевими навантаженнями та з користувачевими командами маршрутизації Система обробки сигналізації 160 буде потім посилати сигналізацію, що відбиває зроблений вибір, у мультиплексори 130 та 140 Користувач 110 також буде встановлювати з'єднання з системою 100 Це з'єднання представлено з'єднанням 180 з мультиплексором 130 Хоча для наочності показано лише одне з'єднання, однак ясно, що можливими є різні з'єднання Вибране з'єднання буде ідентифікуватися в сигналізації від користувача ПО до системи 100 Система обробки сигналізації 160 буде включати ідентифікацію цього з'єднання до свого сигналу, що передається на мультиплексор 130 Якщо вимагається, користувач 120 буде приймати сигналізацію для полегшення завершення виклику Сигналізація від системи обробки сигналізації 160 буде показувати, що система 100 з'єднана з користувачем 120 за допомогою з'єднання 182 В типовому випадку користувач 120 буде здійснювати прийом та підтверджувати з'єднання у повідомленні сигналізації, що передається назад до системи 100 Мультиплексор 130 буде приймати сигналізацію від системи обробки сигналізації 160, яка ідентифікує з'єднання 180 як з'єднання доступу та з'єднання 181 як вибране віртуальне з'єднання через ATM систему перехресного зв'язку 150 Мультиплексор 130 буде перетворювати інформацію користувача з з'єднання 180 на ATM елементи даних Мультиплексор 130 буде вказувати з'єднання 181 в заголовках елементів даних З'єднання 181 повинно передбачатися через ATM систему перехресного зв'язку 150 від мультиплексора 130 до мультиплексора 140 Мультиплексор 140 повинен приймати сигналізацію від системи обробки сигналізації 160, що ідентифікує з'єднання 181 як вибране віртуальне з'єднання та з'єднання 182 як вибране з'єднання доступу до користувача 120 Мультиплексор 140 перетворює елементи даних, що надходять з'єднанням 182, в користувачеві інформацію, яка відповідає з'єднанню 182 з користувачем 120 Хоча в наведеному вище прикладі використовуються два мультиплексори, однак може використовуватись і один мультиплексор для викликів, що надходять в систему 100 та виходять з неї через один і той самий мультиплексор В цьому випадку система ATM повинна просто забезпечувати віртуальне з'єднання назад до того самого мультиплексора 18 З викладеного вище обговорення є очевидним те, що множину віртуальних з'єднань може бути заздалегідь передбачено в ATM системі перехресного зв'язку для забезпечення взаємного з'єднання ATM мультиплексорів, які забезпечують МІЖСІТковий обмін Якщо користувач розміщує виклик, одне з віртуальних з'єднань вибирається системою обробки сигналів для цього виклику та ідентифікується для ВІДПОВІДНИХ мультиплексорів Мультиплексори перетворюють інформацію користувача на елементи даних, що ідентифікують вибране з'єднання Як така інформація користувача може комутуватись за допомогою ATM апаратури в режимі від виклику до виклику Система не потребує засобів обробки виклику або сигналізації для ATM комутатора (хоча ATM комутатор може використовуватися для забезпечення віртуальних з'єднань без використання його функцій обробки виклику та сигналізації) Система може також реалізовувати вдосконалене обслуговування, наприклад для N00 та віртуальної приватної мережі (VPN) На фіг 2 зображено інший варіант втілення винаходу В цьому варіанті інформація користувача від з'єднання доступу може мультиплексуватись на рівень DSO, але цього не потрібно в інших варіантах втілення Крім того, в цьому варіанті використовується система сигналізації SS7, хоча у винаході можуть використовуватися і ІНШІ системи сигналізації, наприклад С7 або UNI На фіг 2 зображено інтерфейс DSO 210, рівень ATM адаптації 220, ATM інтерфейс 230, призначення DSO - віртуального з'єднання 240, адміністратор виклику/з'єднання 250 та пункт пересилання сигналу 260 Також показано з'єднання 280 - 283 та лінії 290 - 292 З'єднання 280 може бути будь-яким з'єднанням з групи з'єднань, що містять інформацію, яка повинна перетворюватись у формат DSO Прикладами таких з'єднань є з'єднання ОС-3, VT1 5, DS3, DS1 Інтерфейс DSO 210 забезпечує перетворення інформації користувача цих форматів на формат DSO Рівень ATM адаптації 220 містить як підрівень збіжності, так і рівень сегментації й повторного компонування Рівень ATM адаптації 220 забезпечує прийом інформації користувача в форматі DSO від інтерфейсу DSO 210 та перетворення інформації на ATM елементи даних РІВНІ ATM адаптації добре ВІДОМІ В техніці, зокрема, інформація про рівень ATM адаптації міститься в документі 1 363 1 Міжнародного Союзу з телекомунікацій (ITU) Рівень ATM адаптації для мовних сигналів також описано в заявці 08/395745 від 28 лютого 1995 р на "Обробку елементів даних для передач мовних сигналів" ATM інтерфейс 230 забезпечує прийом ATM елементів даних та передачу їх з'єднанням 283 З'єднання 283 являє собою стандартне з'єднання DS3 або SONET, що забезпечує передачу ATM елементів даних З'єднання 281 забезпечує передачу даних в форматі DSO, а з'єднання 282 - передачу ATM елементів даних Очевидно, що комунікаційний маршрут, утворений з'єднаннями 280-283, може встановлюватись для передавання інформації користувача Хоча комунікаційний маршрут описано від з'єднай 20 19 46055 ня 280 до з'єднання 283, однак винахід в очевидзабезпечувати прийом та обробку повідомлень ний спосіб є застосовний і для виконання зворотсигналізації системи SS7 для вибору з'єднань та ної обробки в протилежному напрямі Якщо комудля генерування і передачі сигналізації, що іденнікаційний маршрут є двонаправленим, тифікує прийнятий вибір інформація користувача в ATM елементах, що Блок призначення 240 являє собою інтерфейс надходить з'єднанням 283, буде оброблятися для управління, що приймає повідомлення від адмінісвидачі у з'єднання 280 у відповідному форматі тратора виклику/з'єднання 250 Зокрема, блок приФахівцям у цій галузі техніки повинно бути ясно, значення 240 ідентифікує призначення що окремі з'єднання також можуть встановлюваDSO/віртуальне з'єднання в повідомленнях з лінії тись в кожному напрямі, або може бути потрібним 292 Ці призначення видаються на рівень ATM лише одне з'єднання для одного напряму передачі адаптації 220 для реалізації Як такий, рівень ATM даних Ці компоненти та спосіб їх роботи ВІДОМІ З адаптації одержує ідентифікатор віртуального марівня техніки ршруту та ідентифікатор віртуального каналу для кожного виклику від блоку призначення 240 Рівень Ліни сигналізації 290 та 291 являють собою ліATM адаптації 220 також одержує ідентифікацію нії стандарту SS7 ЛІНІЯ 292 являє собою ЛІНІЮ DSO для кожного виклику (або DSO для N х 64 передачі даних, наприклад, ethernet - з'єднання, викликів) Рівень ATM адаптації 220 потім перещо використовує протокол передачі даних UDP/IP творює інформацію користувача між ідентифіковаПункт пересилання сигналу 260 являє собою приним DSO та ідентифікованим ATM віртуальним стрій, який маршрутизує повідомлення сигналізаз'єднанням Підтвердження, що призначення реації Пункти пересилання сигналів добре ВІДОМІ В лізовано, можуть передаватися назад до адміністтехніці Адміністратор виклику/з'єднання 250 іденратора виклику/з'єднання 250, якщо це необхідно тифікується своїм власним кодом пункту сигналізації Пункт пересилання сигналів 260 буде маршВ процесі роботи виклики обробляються так рутизувати повідомлення сигналізації, адресовані Повідомлення сигналізації для викликів надходять на цей код пункту, до адміністратора виклиЛІНІЄЮ 290 та маршрутизуються пунктом пересику/з'єднання 250 В деяких варіантах втілення лання сигналів 260 до адміністратора виклипункт пересилання сигналів 260 може також переку/з'єднання 250 З'єднання доступу в типовому творювати ІНШІ коди пунктів на код пункту для адвипадку встановлюються водночас з сигналізаціміністратора виклику/з'єднання 250, так що ці поєю Всі ЦІ з'єднання представлено з'єднанням 280 відомлення сигналізації також маршрутизуються Інтерфейс DSO 210 перетворює трафік у з'єднанні до адміністратора виклику/з'єднання 250 Хоча 280 на формат DSO та видає перетворені дані перетворення коду пункту не є істотним, однак формату DSO на рівень ATM адаптації 220 з'єдвоно полегшує перехід від мережі до системи, що нанням 281 відповідає винаходу Перетворення може реалізоСигналізація, прийнята адміністратором вивуватись з використанням таблиці перетворення, клику/з'єднання 250, буде ідентифікувати з'єднаняка знаходиться між рівнем 2 та рівнем 3 функції ня доступу для викликів (тобто конкретні DSO в пересилання повідомлень пункту пересилання з'єднанні 280), та містити інформацію виклику, таку сигналів 260 Таблиця перетворення повинна пеяк набраний номер Адміністратор виклиретворювати код пункту призначення повідомленку/з'єднання 250 буде обробляти сигналізацію та ня на код адміністратора виклику/з'єднання 250, вибирати з'єднання для виклику Оскільки множитак щоб функція маршрутизації рівня 3 пересину віртуальних з'єднань заздалегідь передбачено лання повідомлень пересилала повідомлення до від ATM інтерфейсу 230 до інших адресатів мереадміністратора виклику/з'єднання 250 Перетвожі, адміністратор виклику/з'єднання 250 може вибрення коду пункту може ґрунтуватися на багатьох рати віртуальне з'єднання до адресата Процедуфакторах Як приклади можна навести код пункту ра вибору може виконуватися за допомогою призначення, ЛІНІЮ сигналізації, код ідентифікації таблиць перетворення Наприклад, таблиця може ланцюга, тип повідомлення та різні комбінації цих і використовуватися для перетворення частини наінших факторів Наприклад, повідомлення корисбраного номера на ідентифікатор віртуального тувачевого фрагменту інтегрованого обслуговумаршруту Ідентифікатор віртуального каналу мовання (ISUP) системи SS7 з конкретними комбінаже вибиратись на базі наявних ідентифікаторів ціями OPC/DPC (код джерела/код адресата) віртуальних каналів для вибраного ідентифікатора можуть перетворюватись відносно DPC на код віртуального маршруту Комбінація ідентифікатора пункту адміністратора виклику/з'єднання 250 Ці віртуального маршруту та ідентифікатора віртуаповідомлення сигналізації потім будуть маршрутильного каналу повинна відповідати однозначно зуватись до адміністратора виклику/з'єднання 250 певному віртуальному з'єднанню, заздалегідь печерез пункт пересилання сигналів 260 Можливий редбаченому від ATM інтерфейсу 230 до ВІДПОВІДваріант підхожого пункту пересилання повідомНОГО адресата мережі Варіанти вибору представлень розкрито в заявці на патент СІЛА на "Телеляють призначення DSO - віртуальне з'єднання, комунікаційний пристрій, систему і спосіб з вдоскоякі видаються блоку призначення 240 ЛІНІЄЮ 292 наленим пунктом пересилання сигналів", поданій водночас з цією заявкою тим самим заявником Блок призначення 240 приймає призначення DSO - віртуальне з'єднання і видає їх на рівень ATM адаптації 220 Коли рівень ATM адаптації 220 Адміністратор виклику/з'єднання являє собою приймає конкретне призначення, він перетворює процесор сигналізації, що працює, як описано виінформацію користувача від зазначеного DSO на ще Більш прийнятний варіант адміністратора виелементи, що ідентифікують зазначені ідентифікаклику/з'єднання 250 буде описано нижче В цьому тор віртуального маршруту та ідентифікатор віртуваріанті адміністратор виклику/з'єднання 250 має 22 21 46055 ального каналу Ці елементи подаються на ATM рової обробки сигналів 325, рівень ATM адаптації інтерфейс 230 з'єднанням 282 Інтерфейс ATM 230 330 та інтерфейс ОС-12 335 приймає елементи даних та представляє їх у фоІнтерфейс ОС-3 305 приймає дані формату рматі пересилання для з'єднання 283 Елементи ОС-3 та здійснює перетворення на формат DS3 даних потім транспортуються вибраним віртуальІнтерфейс DS3 310 приймає дані формату DS3 та ним з'єднанням до ВІДПОВІДНОГО МІСЦЯ призначенздійснює перетворення у формат DS1 Інтерфейс ня DS3 310 може приймати дані формату DS3 від інтерфейсу ОС-3 305 та від зовнішнього з'єднання Виклики виходять з мережі через з'єднання Інтерфейс DS1 315 приймає дані формату DS1 та 280 В цьому випадку адміністратори виклиздійснює перетворення на формат DSO Інтерку/з'єднання в пунктах джерел викликів вибирають фейс DS1 315 може приймати дані формату DS1 віртуальні з'єднання до інтерфейсу ATM 230 Адвід інтерфейсу DS3 310 або від зовнішнього з'єдміністратори виклику/з'єднання джерел викликів нання Інтерфейс DSO 320 приймає дані формату також передають повідомлення сигналізації до DSO та забезпечує сполучення з блоком цифрової адміністратора виклику/з'єднання 250 Повідомобробки сигналу 325 лення сигналізації ідентифікують адресатів викликів та вибирають віртуальні з'єднання АдміністраІнтерфейс DSO 320 зв'язаний з блоком цифтор виклику/з'єднання 250 повинен мати перелік рової обробки сигналу (ЦОС) 325 Блок ЦОС 325 наявних з'єднань доступу для ідентифікованих здійснює маніпулювання інформацією користувача адресатів Адміністратор виклику/з'єднання 250 для покращення якості передачі ЦОС включає в буде вибирати з'єднання доступу до адресата з основному компенсацію луна-сигналів, але може зазначеного переліку Наприклад, з'єднання, вибвключати і ІНШІ операції Як відомо, компенсація ране адміністратором виклику/з'єднання 250 може луна-сигналів може бути потрібною для мовних являти собою DSO, вбудоване в DS3, з'єднане з викликів Блок ЦОС 325 пропускає дані формату каналом місцевої АТС Віртуальні з'єднання в DSO через компенсатори луна-сигналу Ці компенз'єднанні 283 та вибрані з'єднання доступу в з'єдсатори луна-сигналу повинні вимикатись для винанні 280 видаються до блоку призначення 240 кликів, які не вимагають контролю луна-сигналів ЛІНІЄЮ 292 Блок призначення 240 видає ці признаВиклики з використанням даних не потребують чення на рівень ATM адаптації 220 компенсації луна-сигналів, та адміністратор виклику/з'єднання має змогу розпізнавати виклики з виІнтерфейс ATM 230 буде демультиплексувати користанням даних для того, щоб вимкнути компеелементи даних, що надходять з з'єднання 283, та нсатор луна-сигналів Адміністратор видавати їх на рівень ATM адаптації 220 Рівень виклику/з'єднання буде передавати повідомлення ATM адаптації 220 перетворює інформацію корисуправління через інтерфейс управління 300 на тувача на елементи даних в форматі DSO Рівень блок ЦОС 325, яке вказує, що конкретний компенATM адаптації 220 здійснює це перетворення так, сатор луна-сигналу мати бути вимкнуто Адміністщо елементи даних з конкретних віртуальних з'єдратор виклику/з'єднання вибирає компенсатор нань видаються в призначене з'єднання DSO в луну-сигналу на основі коду ідентифікації каналу, з'єднанні 281 Інтерфейс DSO буде перетворювати що міститься в даних сигналізації, які він приймає дані в DSO форматі з з'єднання 281 на ВІДПОВІДНИЙ від користувача Після даних виклику адміністраформат, такий як DS3, для з'єднання 280 Фахівтор виклику/з'єднання передає повідомлення, що цям у цій галузі техніки ВІДОМІ способи мультиплезабезпечує увімкнення конкретного компенсатора ксування та транспортування сигналів формату луна-сигналу для наступного виклику з викорисDSO танням мовного сигналу Цей метод контролю луЗ викладеного вище опису витікає, що інфорна-сигналів є більш прийнятним, але можуть викомація користувача для викликів може передаватиристовуватися і ІНШІ засоби, що реалізують ся від з'єднання 280 до з'єднання 283 та в зворотвиконання команд управління луна-сигналами від ному напрямі від з'єднання 283 до з'єднання 280 адміністратора виклику/з'єднання Інтерфейс DSO 210 та інтерфейс ATM 230 забезпечують передачу інформації користувача в ВІДПОНа доповнення до контролю луна-сигаалів, ВІДНИХ форматах на рівень ATM адаптації 220 адміністратор виклику/з'єднання і мультиплексор Рівень ATM адаптації 220 перетворює інформацію можуть забезпечувати при своїй роботі ІНШІ режикористувача з формату DSO на ATM формат на ми ЦОС на базі від виклику до виклику Можуть основі призначень з блоку призначення 240 Адмівикористовуватися алгоритми стискання, або уніністратор виклику/з'єднання 250 може вибрати версально, або для кожного виклику Рівень в депризначення DSO-віртуальне з'єднання, які забезцибелах може регулюватися для викликів від конпечують реалізацію процедури кретних джерел або для конкретних адресатів Може використовуватися шифрування в режимі ATM мультиплексор, який забезпечує МІЖСІТвід виклику до виклику з урахуванням різних криковий обмін теріїв, наприклад номера джерела або номера На фіг 3 зображено варіант втілення мультиадресата РІЗНІ режими ЦОС можуть бути зв'язані плексора, який є придатним для використання з різними параметрами виклику та реалізовувацього винаходу, однак є і ІНШІ варіанти мультиплетись адміністратором виклику/з'єднання через ксорів, що відповідають цьому винаходу На фіг З блок ЦОС 325 показані інтерфейс управління 300, інтерфейс оптичного каналу рівня З (ОС-3), інтерфейс цифроБлок ЦОС 325 з'єднаний з рівнем ATM адапвого сигналу рівня З (DS3) 310, інтерфейс цифротації 330 Рівень ATM адаптації 330 працює, як вого сигналу рівня 1 (DS1) 315, інтерфейс описано вище Одержувані від керуючого інтерцифрового сигналу рівня О (DSO) 320, блок циффейсу 300 призначення DSO - віртуальне з'єднай 24 23 46055 ня реалізуються рівнем ATM адаптації 330 шляхом ксора на іншому КІНЦІ каналу зв'язку перетворення з формату DSO на формат ATM Крім того, число активних віртуальних з'єднань Виклики зі швидкістю передачі бітів, що переміж перехресними зв'язками може спостерігатись вищує 64кбіт/с, визначаються як N х 64 виклики Віртуальний маршрут YZ з'єднує перехресні зв'язЯкщо необхідно, рівень ATM адаптації 330 може ки Y та Z Пропускна спроможність віртуального забезпечити приймання керуючих повідомлень маршруту YZ може визначатися згідно з вимогами через інтерфейс управління 300 від адміністратомережі, однак якщо виникає перевантаження, то ра виклику/з'єднання для N х 64 викликів Адмінісадміністратор виклику/з'єднання може програмутратор виклику/з'єднання буде видавати команди ватись для вибору іншого віртуального маршруту рівню ATM адаптації 330 для групування даних Робота в мережі формату DSO для виклику На фіг 5 зображено варіант втілення винаходу, що відповідає конкретному сценарію телекомуніATM система перехресного зв'язку каційної мережі, хоча винахід не обмежений цим На фіг 4 зображено віртуальні з'єднання, що конкретним сценарієм На фіг 5 показані система забезпечуються ATM системою перехресного зв'язв'язку 500, користувачі 512, 514, 516, пункти пезку, згідно з можливим варіантом втілення винахоресилання сигналів 518, 520, 522, 524, мультипледу, хоча фахівцями у цій галузі техніки можуть буксори 526, 528, 530, 532, адміністратори виклити запропоновані різні ІНШІ способи забезпечення ку/з'єднання 534, 536, 538, 540, ATM пристрій віртуальних з'єднань, сумісні з винаходом На фіг 4 перехресного зв'язку 542, 544, 546 Для простоти показано віртуальні з'єднання 410, 412, 414, 416, з'єднання та лінії сигналізації не пронумеровані 418 та 420 Ці віртуальні з'єднання забезпечують Всі ЦІ компоненти описані, і адміністратори викливзаємне з'єднання мультиплексорів А, В та С за ку/з'єднання також обговорені нижче допомогою перехресних зв'язків Y та Z Віртуальні з'єднання забезпечуються між кожним мультиплеВ процесі роботи користувач 510 може напраксором Кожен мультиплексор повинен мати віртувити виклик стандарту 800 до системи 500 Корисальний маршрут до системи перехресного зв'язку, тувач 510 може з'єднуватися з мультиплексором який вказано для кожного мультиплексора можли526 за допомогою з'єднання DS3 Виклик 800 буде вого адресата Віртуальний маршрут АВ містить займати з'єднання DSO, вбудоване в DS3, з'єднавіртуальне з'єднання 412 від мультиплексора А до не з мультиплексором 526 Користувач 510 буде мультиплексору В Для викликів, що беруть почапередавати повідомлення вхідної адреси системи ток та закінчуються в одному й тому самому мульSS7 через пункт пересилання сигналів 518 до систиплексорі, для цієї мети передбачені віртуальні теми 500 Пункт пересилання сигналів 520 виконаз'єднання 410, 416 та 420 Віртуальні з'єднання ний з можливістю маршрутизації повідомлення 414 та 418 з'єднують мультиплексори А/С та В/С вхідної адреси адміністратору виклику/з'єднання ВІДПОВІДНО РІЗНІ маршрути для різних віртуальних 534 Повідомлення вхідної адреси містить таку з'єднань можуть бути передбачені між одними і інформацію, як набраний номер, номер викликаютими самими двома мультиплексорами чого користувача, код ідентифікації ланцюга Код ідентифікації ланцюга ідентифікує з'єднання DSO, В кожному віртуальному маршруті містяться що використовувалось користувачем 510 для витисячі віртуальних каналів (не показані) Віртуальклику ні з'єднання передбачено за допомогою перехресАдміністратор виклику/з'єднання 534 обробляє них зв'язків комбінацій ідентифікатора віртуальноповідомлення вхідної адреси та ідентифікує цей го маршруту (ІВМ)ідентифікатора віртуального виклик як виклик системи 800 Адміністратор виканалу (ІВК) в перехресних з'єднаннях Y та Z Якклику/з'єднання буде перетворювати набраний що виклик входить у мультиплексор А та повинен номер на основі плану маршрутизації для абонензавершитись в мультиплексорі В, то адміністратор тів системи 800 або з використанням власної бази виклику/з'єднання вибере віртуальний маршрут даних, або шляхом доступу до пункту управління АВ Вибір може базуватися на перетворенні наобслуговуванням (не показаний) Наприклад, вибраного номера В межах віртуального маршруту клики формату 800 від користувача 510 можуть АВ адміністратор виклику/з'єднання буде вибирати маршрутуватись до користувача 512 в робочий конкретний віртуальний канал Цей вибір може час доби, до користувача в нічний час, а до корисґрунтуватися на наявних ІВК в конкретному IBM тувача 516-у ВИХІДНІ дні Якщо виклик розміщений Таким шляхом заздалегідь передбачені віртуальні від користувача 512 у вихідний день, то виклик з'єднання можуть вибиратися в режимі від виклику буде маршрутизуватись до користувача 516 Адмідо виклику ністратор виклику/з'єднання 534 буде вибирати В типовому випадку виклики вимагають двозаздалегідь передбачене віртуальне з'єднання від направленого мовного з'єднання 3 цією метою мультиплексора через ATM пристрій перехресного віртуальне з'єднання повинно транспортувати інзв'язку 542 та ATM пристрій перехресного зв'язку формацію користувача в обох напрямках Віртуа544 до мультиплексору 530 Адміністратор виклильні з'єднання можуть бути передбачені таким ку/з'єднання 534 буде передавати повідомлення чином, що мультиплексор на іншому КІНЦІ каналу вхідної адреси до адміністратора виклизв'язку може використовувати ті ж самі ІВМ/ІВК ку/з'єднання 538 через пункт пересилання сигналів для елементів даних, що транспортуються в про520 та пункт пересилання сигналів 522 Повідомтилежному напрямі Адміністратор виклилення вхідної адреси буде вказувати, що виклик ку/з'єднання на віддаленому КІНЦІ каналу зв'язку повинен маршрутизуватися до користувача 516 та може також перетворювати ІВМ/ІВК джерела на буде ідентифікувати вибране віртуальне з'єднанІНШІ ІВМ/ІВК, передбачені для протилежного наня, призначене для використання для досягнення пряму та забезпечувати ці ІВМ/ІВК для мультипле 25 46055 26 мультиплексора 530 денний час, адміністратор виклику/з'єднання визначив би, що адресатом є користувач 512 ВІДПОВ типовому випадку мультиплексор 530 буде ВІДНО для цього виклику було б вибрано віртуальз'єднаний з користувачем 516 за допомогою з'єдне з'єднання від мультиплексора 526 через ATM нання DS3 Адміністратор виклику/з'єднання 538 пристрій з'єднання 542 та назад до мультиплексобуде вибирати з'єднання DSO, вбудоване в DS3, ра 526 Адміністратор виклику/з'єднання 534 також та буде передавати повідомлення вхідної адреси забезпечив би вибір DSO з'єднання для користукористувачу 516 через пункти пересилання сигнавача 512 лів 522 та 524 Код ідентифікації каналу повідомлення вхідної адреси буде вказувати, що виклик Адміністратор виклику/з'єднання повинен маршрутизуватися до користувача 516 Фіг 6 - 12 стосуються більш прийнятного варічерез вибране з'єднання DSO Користувач 516 анту втілення процесора сигналізації, також відобуде передавати відповідне повідомлення через мого як адміністратор виклику/з'єднання, однак адміністратора виклику/з'єднання 524 назад у сисможе використовуватись будь-який процесор, що тему 500 відповідає вимогам, встановленим для винаходу На фіг 6 представлено процесор сигналізації, приАдміністратор виклику/з'єднання 534 буде тадатний для використання згідно з винаходом кож передавати повідомлення протоколу UDP/IP Процесор сигналізації 510 в типовому випадку до мультиплексора 526, яке містить для нього кобуде відділений від мультиплексора, однак фахівманду компонувати інформацію користувача в цям у цій галузі техніки ясно, що вони можуть розз'єднанні DSO від користувача 510 в ATM елеменміщуватись разом Крім того, процесор сигналізації ти даних з заголовком, що ідентифікує вибране може підтримувати один мультиплексор або кілька віртуальне з'єднання Адміністратор виклимультиплексорів ку/з'єднання 538 буде передавати повідомлення протоколу UDP/IP до мультиплексора 530, що місПроцесор сигналізації 610 містить рівень 1 дітить для нього команду декомпонувати ATM елелянки пересилання повідомлень (ДПП) 612, рівень менти з вибраного віртуального з'єднання та вида2 ДПП 615, рівень З ДПП 620 Рівень 1 ДПП 612 ти на вихід інформацію користувача у вибране визначає фізичні та електричні характеристики з'єднання DSO до користувача 516 ATM пристрій лінії сигналізації Рівень 2 ДПП 615 знаходиться перехресного зв'язку 542 буде маршрутизувати вище рівня 1 і підтримує надійне транспортування ATM елементи з мультиплексора 526 до ATM приЛІНІЄЮ сигналізації шляхом контролю статусу та строю перехресного зв'язку 544, ґрунтуючись на виконання перевірки помилок Разом рівні 1-2 ДПП заголовку елементу даних У аналогічний спосіб, забезпечують надійне транспортування даних інПТМ пристрій перехресного зв'язку 544 буде мардивідуальним каналом зв'язку Пристрій вимагає шрутизувати ці елементи даних до мультиплексофункціональних можливостей рівня 1-2 ДПП для ра 530, ґрунтуючись на заголовку елементу даних кожного каналу зв'язку, що він їх використовує Як така, інформація користувача виклику буде Рівень З ДПП 620 знаходиться вище рівня 2 та передаватися від користувача 510 до користувача забезпечує функції маршрутизації та управління 516 з'єднанням DSO від користувача 510, віртуадля системи сигналізації в цілому Рівень 3 620 льному з'єднанню, вибраному адміністратором ДПП спрямовує повідомлення до належного канавиклику/з'єднання 534, та з'єднанню DSO до корилу сигналізації (реально на рівень 2 ДПП для цьостувача 516, вибраного адміністратором виклиго каналу) Рівень З ДПП 620 спрямовує повідомку/з'єднання 538 Мультиплексори будуть реалізолення до прикладних програм з використанням вувати вибір адміністраторів виклику/з'єднання рівнів ДПП для доступу до системи сигналізації Рівень З ДПП 620 також має функцію контролю, Виклик вимагає, щоб мовний канал був надащо забезпечує контроль стану системи сигналізаний у користування в обох напрямках Як такі, ції та вжиття ВІДПОВІДНИХ заходів для відновлення з'єднання DSO та віртуальні з'єднання повинні обслуговування в системі РІВНІ 1 - З ДПП відповібути двонаправлсними Передача каналом прийодають рівням 1-3 базової опорної моделі міжз'єдму (від користувача 516 до користувача 510) віднань відкритої системи (OSIBRF) Як ДПП 1-3, так і будеться, після того як завершальне адресне помодель OSIBRF добре ВІДОМІ у техніці відомлення буде прийнято системою 500 Передача каналом передачі (від користувача 510 Для процесора сигналізації 610 також показані до користувача 516) відбудеться, після того як інтерфейс ethernet 635, оброблювач платформи відповідне повідомлення буде прийнято системою 640, оброблювач повідомлень 645 та оброблювач 500 Це може бути здійснено, не дозволяючи муданих 650 Інтерфейс ethernet 635 є стандартною льтиплексору 530 вивільнювати будь-які елементи шиною ethernet, що підтримує протокол TCP/IP, даних для виклику, аж доки відповідне повідомяка пересилає повідомлення сигналізації від рівня лення не буде прийняте системою 500 3 ДПП до оброблювача платформи 640 Крім того, якщо для обміну даними з мультиплексорами виЯкщо користувач 510 розміщує виклик у нічний користовується протокол UDP/IP, інтерфейс час, адміністратор виклику/з'єднання 534 визнаethernet 635 буде дозволяти зв'язок з мультиплекчить, що адресатом є користувач 514 ВІДПОВІДНО сорами Фахівцям у цій галузі техніки повинно бути для виклику буде вибрано заздалегідь передбачеясно, що ІНШІ протоколи та інтерфейси, які підтрине віртуальне з'єднання від мультиплексора 526 мують зазначені функції, також можуть використочерез ATM прилади перехресного зв'язку 542 та вуватись згідно з винаходом 546 до мультиплексору 528 Адміністратор виклику/з'єднання буде вибирати DSO для користувача Згідно З ЦИМ винаходом ЛОГІЧНІ засоби інтер514 фейсу сигналізації (позначені позиціями 612, 615, 620 та 635) будуть забезпечувати маршрутизацію Якщо б користувач 510 розмістив виклик у 28 27 46055 вибраних повідомлень протоколу ISUP до обробвиди обслуговування та одержує дані для обслулювача платформи 640 Способи здійснення цього говування В деяких варіантах здійснення обробописано вище Більш прийнятне, інтерфейс SS7 з лювач повідомлень 645 може включати ФУО та оброблювачем платформи 640 може бути виконафункцію даних обслуговування (ФДО) Функція ний з використанням комерційне доступних проданих обслуговування забезпечує дані обслуговуграмних засобів системи SS7 Прикладом таких вання в реальному часі для функції управління програмних засобів є програмне забезпечення обслуговуванням Таким чином, оброблювач поінтерфейсу SS7, що надається компанією Trillium, відомлень 645 має можливість, принаймні, управІпс ляти з'єднаннями та розпізнавати сигнали запуску В деяких варіантах втілення оброблювач повідомОброблювач платформи 640 являє собою сислень 645 може також ідентифікувати види обслутему, що приймає повідомлення протоколів ISUP говування, одержувати дані для цих видів обслута B-ISUP від інтерфейсу ethernet 635 та маршруговування та формувати сигналізацію, необхідну тизує їх до оброблювача повідомлень 645 Більш для реалізації видів обслуговування Оброблювач прийнятне, оброблювач платформи 640 виконаний повідомлень 645 може забезпечувати сигналізацію з можливістю маршрутизації повідомлень до конкМІЖСІТКОВОГО обміну (наприклад, від протоколу ретного процесора обробки повідомлень на основі ISUP до протоколу B-ISUP), управління з'єднаннякоду вибору лінії сигналізації в повідомленні Обми, вибір виду обслуговування та реалізацію оброблювач повідомлень 645 являє собою систему, слуговування в логічно інтегрованому пакеті, що що обмінюється сигналізацією з оброблювачем сполучається з мережею за допомогою звичайних платформи 640 та контролює вимоги щодо з'єдзасобів нання та комутації для викликів Він може вибрати та реалізувати види обслуговування й ініціювати Оброблювач даних 650 має, принаймні, функконтроль луна-сигналів Він також здійснює перецію управління обслуговуванням та функцію даних творення сигналізації між форматами протоколів обслуговування В деяких варіантах втілення обISUP та B-ISUP Оброблювач даних 650 являє роблювач повідомлень 645 та оброблювач даних собою набір логічних засобів, зв'язаний з оброб650 мають обидва функцію управління обслуговулювачем повідомлень 645, що обробляє запити ванням та функцію даних обслуговування і здійсобслуговування та забезпечує дані для оброблюнюване обслуговування поділяється між цими фувача повідомлень 645 Оброблювач даних 650 нкціональними елементами Для оброблювача також управляє компенсаторами луна-сигналів та даних показано дві ІНШІ функції, які не є стандаргенерує записи рахунків за виклик тизованими функціональними елементами Функціональний блок розрахунків генерує записи рахуУ подальшому описі термін ISUP стосується і нків, а компенсатор луна-сигналів компенсує лунаB-ISUP В процесі роботи повідомлення протоколу сигаали В типовому випадку компенсатор лунаISUP, які задовольняють ВІДПОВІДНИМ критеріям, сигаалів вимикається для викликів з використанмаршрутизуються ділянкою пересилання повідомням даних та вмикається після такого виклику для лень (ДПП) та/або ATM інтерфейсом 615, рівнем З подальших мовних викликів, однак застосовними є ДПП 620 та інтерфейсом ethernet 635 до оброблюі ІНШІ методи вача платформи 640 Оброблювач платформи 640 буде марш рути зу вати повідомлення протоколу Функція управління викликами (ФУВ) виконує ISUP до оброблювача повідомлень 645 Оброблюосновну обробку для викликів, доки функція комувач повідомлень 645 буде обробляти інформацію тації обслуговування не розпізнає сигнал, що запротоколу ISUP Це може включати перевірку віропускає, та не викличе функцію управління обслугідності, відбракування, визначення, чи необхідні говуванням (ФУО) ФУО ідентифікує вид додаткові дані для обробки виклику Якщо потрібобслуговування, зв'язаний з сигналом, що запусно, оброблювач даних 650 буде викликатися та кає ФУО одержує доступ до даних від функції дазабезпечувати оброблювача повідомлень 645 ВІДних обслуговування (ФДО) для реалізації конкретПОВІДНИМИ даними, щоб оброблювач повідомлень ного виду обслуговування ФУО обробляє дані, 645 міг завершити обробку виклику Оброблювач одержувані від ФДО, та забезпечує дані для функповідомлень 645 буде генерувати ВІДПОВІДНІ повідції управління викликом через функцію комутації омлення протоколу ISUP для здійснення виклику обслуговування Потім функція управління виклита передавати сигнали на оброблювач платформи ком встановлює з'єднання з використанням зви640 для подальшої передачі зазначеним елеменчайної сигналізації для пунктів комутації обслуготам мережі вування (ПКО) ПКО приєднуються до комунікаційних маршрутів та здійснюють з'єднанПредставлено розподіл функціональних еленя В типовому випадку пункт комутації обслуговументів між оброблювачем повідомлень 645 та обвання являє собою комутатор Крім того, компенроблювачем даних 650 Ці функціональні елеменсатори луна-сигналів можуть управлятися в ти добре ВІДОМІ у техніці Оброблювач процесі виклику, та для виклику може генеруватиповідомлень 645 включає, принаймні, функцію ся запис рахунку за обслуговування управління викликом (ФУВ) та функцію комутації обслуговування (ФКО) Функція управління викликами встановлює та роз'єднує з'єднання за викликом, а функція комутації обслуговування розпізнає сигнали запуску в процесі обробки виклику за допомогою ФУВ та забезпечує інтерфейс між ФУВ та функцією управління обслуговуванням (ФУО) Функція управління обслуговуванням ідентифікує Фахівцям у цій галузі техніки повинні бути ВІДОМІ різні апаратні засоби, що можуть виконувати вимоги, які відповідають винаходу Наприклад, оброблювач платформи, оброблювач повідомлень та оброблювач даних можуть виконуватись кожен в окремій станції 20, основаній на масштабованій процесорній архітектурі SPARC ЗО 29 46055 Оброблювач платформи ISUP Оброблювач платформи 710 приймає, здійснює декомпонування та буферизацію повідомНа фіг 7 зображено можливий варіант оброблень протоколу ISUP, прийнятих з мережі Він молювача платформи Оброблювач платформи 710, же виконувати основні перевірки повідомлень, показаний на фіг 7, містить оброблювач пункту перш ніж пересилати їх до оброблювача повідомпересилання сигналів (ППС) 712, керуючу програлень Якщо більше одного оброблювача повідомму (супервізор) 714 та оброблювач адміністратора лень з'єднано з оброблювачем платформи 710, виклику/з'єднання (АБЗ) 716 Оброблювач платповідомлення протоколу ISUP можуть розподіляформи 710 передає та приймає повідомлення тися серед оброблювачів повідомлень на основі протоколу ISUP до інтерфейсу сигналізації (позиції коду вибору каналу сигналізації (ВКС) конкретного 312, 315, 320 та 335) та від цього інтерфейсу Обповідомлення протоколу ISUP Оброблювач АВЗ роблювач ППС 712 забезпечує інтерфейс ethernet716 одержує команди маршрутизації від оброблюТСР/ІР Оброблювач ППС 712 забезпечує буфевача повідомлень для маршрутизації певних поризацію декомпоновку вхідних пакетів для АВЗ і відомлень протоколу ISUP для здійснення певної буферизацію та компоновку вихідних пакетів Обобробки в оброблювачі повідомлень Оброблювач роблювач ППС 712 може також здійснювати переплатформи 710 також забезпечує функцію супервірку повідомлень для основних потоків Будь-який візора та людино-машинний інтерфейс для адмініметод переносу повідомлень сигналізації до обростратора виклику/з'єднання блювача платформи 710 може використовуватись у винаході Оброблювач повідомлень Супервізор 714 забезпечує управління та конНа фіг 8 зображено оброблювач повідомлень троль операцій адміністратора виклику/з'єднання Оброблювач повідомлень 820, який зображено на (АВЗ) В числі цих операцій запуск та вимкнення фіг 8, містить центр виклику 821, адміністратор АВЗ, вхід у систему та вихід з системи різних мопідготовки 822, адміністратор завершення 823, дулів АВЗ, обробка адміністративних повідомлень адміністратор пункту виявлення 828, адміністратор (наприклад, помилка, попередження, статус тощо) ознаки 824, допоміжний адміністратор 825, адмінівід модулів АВЗ, обробка повідомлень від мерестратор комутації 826 та локальний ресурс 827 жевих операцій, таких як упорядкування в черзі, Головна функція оброблювача повідомлень 820 команди конфігурації, відновлення даних З'єднанполягає в обробці повідомлень протоколу ISUP ня для мережевих операцій являє собою людиноЦентр виклику 821 реалізує процедуру, що машинний інтерфейс, що дозволяє адміністратору приймає повідомлення установки виклику від обвиклику/з'єднання управлятися та контролюватися роблювача платформи Установка виклику протояк віддаленим, так і локальним оператором Супеколу ISUP ІНІЦІЮЄТЬСЯ повідомленням вхідної адрвізор 714 здійснює обробку, що передбачає одереси (ПВА) Коли центр виклику 821 приймає ПВА, ржання даних конфігурації з внутрішніх таблиць та він створює примірник процедури обробки адмінісконфігурування АВЗ Модулі АВЗ також мають тратора підготовки з даними, що визначаються внутрішні таблиці, що використовуються у взаємоінформацією в ПВА Адміністратор підготовки 822 зв'язку з цією процедурою Супервізор 714 також представляє будь-яку з процедур обробки адмінісздійснює обмін даними з оброблювачем ППС 712 тратора підготовки, що породжується центром та оброблювачем АВЗ 716 виклику 821 Оброблювач АВЗ одержує команду про новий примірник обробки, так що наступні поОброблювач АВЗ 716 обмінюється інформацівідомлення протоколу ISUP, зв'язані з цим виклиєю протоколу ISUP з оброблювачем ППС 712 Обком, можуть передаватися безпосередньо до ВІДроблювач АВЗ 716 також обмінюється повідомПОВІДНОГО примірника обробки адміністратора леннями протоколу ISUP та керуючими підготовки 822 за допомогою оброблювача платповідомленнями АВЗ з оброблювачем повідомформи лень З'єднання між оброблювачем АВЗ 716 та оброблювачем повідомлень може бути локальною Адміністратор підготовки 322 визначає блок мережею протоколу ethernet, що передає ці повідпам'яті, що називається вхідним блоком управліномлення, капсульовані у пакети протоколу TCP/IP, ня викликом Блок управління викликом забезпеоднак можуть використовуватись і ІНШІ ВІДОМІ спочує інформаційний архів для інформації, специфісоби Оброблювач АВЗ 716 буде забезпечувати чної для виклику Наприклад, вхідний блок інтерфейс ethernet-TCP/IP Оброблювач АВЗ 716 управління викликом може ідентифікувати таке забезпечує буферизацію та декомпонування вхідблок управління викликом, адміністратор підготовних пакетів від оброблювача повідомлень та буки, оброблювач повідомлень, вхідний канал місцеферизацію і компонування вихідних пакетів до вої АТС, магістральний ланцюг каналу місцевої оброблювача повідомлень Оброблювач АВЗ 716 АТС, ATM віртуальний ланцюг, ATM віртуальний може також здійснювати перевірку повідомлень канал, номер викликаючого абонента, набраний для базового потоку номер, перетворений набраний номер, інформація вхідної лінії, клас обслуговування автоматичної Всередині оброблювач платформи 710 має ідентифікації номера, вибраний маршрут, номер двонаправлені канали, що забезпечують обмін вибраного маршруту, вибір каналу сигналізації, інформацією між оброблювачем ППС 712, суперкод вхідного пункту, код пункту-адресата, індикавізором 714 та оброблювачем АВЗ 716 Канали тор обслуговування, статус компенсації лунаміж оброблювачем АВЗ 712, оброблювачем АВЗ сигналів, причина роз'єднання, статус виклику, 716 та супервізором 712 пересилають диспетчерпокажчики до сусідніх блоків управління викликом ську та адміністративну інформацію Канал між Крім того, блок управління викликом буде також оброблювачем ППС 712 та оброблювачем АВЗ зберігати різні моменти часу, коли прийнято повід716 пересилає інформацію повідомлень протоколу 31 Адміністратор пункту виявлення 828 приймає повідомлення від адміністратора підготовки 822, зумовлені пунктом виявлення, виявленим в процесі обробки виклику Адміністратор пункту виявлення 828 буде ідентифікувати, н чи не активізовано пункт виявлення Активізований пункт виявлення має певні критерії, які, у разі їх виконання, можуть вплинути на обробку виклику Якщо пункт виявлення не активізовано, адміністратор пункту виявлення 828 передасть безперервний сигнал назад до адміністратора підготовки 822 Це повідомлення інструктує адміністратора підготовки 822 продовжувати обробку виклику до наступного пункту виявлення Якщо пункт виявлення активізовано, адміністратор пункту виявлення 828 буде перевіряти, чи виконані критерії для пункту виявлення Якщо адміністратор пункту виявлення 828 потребує допомоги в обробці активізованого пункту виявлення, то він передасть повідомлення адміністратору ознаки 824 Адміністратор ознаки 824 буде приймати повідомлення від адміністратора пункту виявлення 828 та буде спрямовувати повідомлення або допоміжному адміністратору 825, або адміністратору комутації 826 Повідомлення з конкретними ознаками будуть направлятись допоміжному адміністратору 825, який буде обробляти ці ознаки виклику В типовому випадку це ознаки не-IN, такі як управління луна-сигналами або виставлення рахунку в традиційній телефонній системі (POTS) Прикладами IN ознак є перетворення номера системи 800 або перетворення номера мобільного терміналу Адміністратор ознаки 824 буде спрямовувати інформацію назад до адміністратора пункту виявлення 828 (потім до адміністратора підготовки 822), коли вона приймається від допоміжного адміністратора 825 або від адміністратора комутації 826 Адміністратор комутації 826 буде визначати, чи повинен запит оброблятися локальним ресурсом 827 або оброблювачем даних Локальний ресурс 827 буде структуровано для забезпечення даних, що зберігаються в оброблювачі повідомлень 820 Приклади таких даних включають таблицю перевірки вірогідності автоматичної ідентифікації номера, яка перевіряє номер викликаючого абонента, таблицю перетворення набраного но 32 мера для перетворення номерів системи POTS на команди маршрутизації, або таблиці перетворення N00 для перетворення номерів 800 на команди маршрутизації Прикладами команд маршрутизації, що забезпечуються таблицями, є конкретне з'єднання доступу або віртуальне з'єднання Прикладом даних в оброблювачі даних є таблиці маршрутизації віртуальної приватної мережі або комплексні плани 800 маршрутизації В типовому випадку адміністратор підготовки 822 виконує обробку за ВІДПОВІДНИМИ пунктами у виклику до пункту, який вказує, що установку дозволено В цей момент адміністратор підготовки 822 буде передавати команду в центр виклику 821 для створення примірника обробки адміністратора завершення Адміністратор завершення 823 являє собою будь-який з цих адміністраторів завершення Адміністратор підготовки 822 буде переносити інформацію повідомлення вхідної адреси до адміністратора завершення 823 Адміністратор засвідчення 823 визначає блок пам'яті, що називається завершальним блоком управління викликом Блок управління викликом забезпечує архів для зберігання інформації, специфічної для виклику, і є схожим за побудовою до вхідного блоку управління викликом 46055 омлення сигналізації, такі як завершальне адресне повідомлення, відповідне повідомлення, зупинене повідомлення, підсумкове повідомлення, повідомлення роз'єднання Фахівцям у цій галузі також ВІДОМІ і ІНШІ дані, що можуть використовуватись Адміністратор підготовки 822 виконує обробку виклику згідно з Базовою Моделлю Стану Виклику (BCSM), що рекомендована Міжнародним Союзом з телекомунікацій, але з деяким винятком Адміністратор підготовки 822 обробляє повідомлення вхідної адреси, що проходить через кожен пункт у виклику, доки не буде виявлено пункт виявлення Коли він виявлений, адміністратору пункту виявлення 828 направляється повідомлення та обробка в адміністраторі підготовки 822 зупиняється, доки адміністратор пункту виявлення 828 не ВІДПОВІСТЬ Прикладом пункту виявлення для адміністратора підготовки 822 було б видавання дозволу на спробу підготовки Адміністратор завершення 823 також працює згідно з моделлю BCSM, але з деякими винятками Адміністратор завершення 823 продовжує обробку виклику, що проходить через його власні пункти у виклику, доки не будуть виявлятися пункти виявлення Коли такий пункт виявлено, адміністратору пункту виявлення 828 направляється повідомлення та обробка в адміністраторі завершення 823 зупиняється, доки адміністратор пункту виявлення 828 не ВІДПОВІСТЬ Прикладом пункту виявлення для адміністратора завершення 823 було б видавання дозволу завершення, за яким йшов би дозвіл на установку виклику адміністратором підготовки 822 Повідомлення від адміністратора завершення 823 до адміністратора пункту виявлення 828 обробляються, як описано вище для повідомлень з адміністратора підготовки 822 Коли обробка адміністратора завершення 823 закінчується, він формує повідомлення сигналізації для передачі через оброблювач платформи 410 до ВІДПОВІДНИХ мультиплексорів і, можливо, користувачів Оброблювач повідомлень 820 здійснює обмін даними з оброблювачем даних з використанням протоколу пересилання даних Прикладами таких протоколів можуть бути UDP/IP, Протокол прикладних програм інтелектуальної мережі (INAP), що міститься в підрівні компонентів Розділу Прикладних програм функціональних засобів транзакцій (ТСАР) Оброблювач даних На фіг 9 зображено варіант втілення оброблювача даних Оброблювач даних 930, показаний на фіг 9, містить центр управління обслуговуванням 931, вибір обслуговування 932, центр логіки обслуговування 933, обробку ознак 934, центр даних обслуговування 935, адміністратора даних обслуговування 936, контроль луна-сигаалів, засоби розрахунку 938 Оброблювач даних 930 приймає повідомлення запиту обслуговування від оброблювача повідомлень Ці повідомлення зумо 34 33 46055 влені активізованими пунктами виявлення, що потребуватиме платформи пересилання мовних запускають оброблювач повідомлень для зверповідомлень В цьому випадку адміністратор винення до оброблювача даних 930 Повідомлення клику/з'єднання буде видавати команду пункту також зумовлені ознаками, що їх реалізовано докомутації обслуговування (ПКО) про підключення поміжним адміністратором Центр управління обвикликаючого абонента до платформи пересиланслуговуванням 931, центр логіки обслуговування ня мовних повідомлень Режим мобільного абоне933 та центр даних обслуговування є статичними нта^ерміналу включає розпізнавання того, що процедурами обробки, що створюються при запуснабраний номер належить мобільному абоненту, ку Центр управління обслуговуванням 931 ствоякий вимагає перетворення з використанням бази рює примірники адміністраторів вибору виду обданих для визначення поточного номера База слуговування в режимі від виклику до виклику даних оновлюється, коли сторона, що викликаєтьЦентр управління обслуговуванням 931 повідомся, змінює своє розташування Віртуальна приватляє адміністратору комутації про маршрутизацію на мережа (ВПМ) являє собою індивідуальний наступних повідомлень запиту обслуговування для план набору номерів Він використовується для даного виклику до ВІДПОВІДНОГО адміністратора викликів з конкретних спеціалізованих ЛІНІЙ, З конвибору виду обслуговування Адміністратор вибокретних викликаючих номерів або до конкретних ру виду обслуговування 932 представляє будьномерів, що набираються Виклики маршрутизуякого з адміністраторів вибору виду обслуговуванються, як визначено в цьому конкретному плані ня, створюваних центром управління обслуговуПри виконанні сервісного незалежного блоку ванням 931 (СНБ) для забезпечення обслуговування процедура обробки 934 звертається до центру даних обАдміністратор вибору виду обслуговування слуговування 935 для створення примірника адмі932 виконує сервісну частину обробки виклику ністратора даних обслуговування 936 Адміністратор вибору виду обслуговування 932 Адміністратор даних обслуговування 936 звертаідентифікує різні види обслуговування, пов'язані з ється до мережевих баз даних, що забезпечують кожним повідомленням, та реалізує обслуговувандані, необхідні для обслуговування Доступ може ня за допомогою повідомлень в центр логіки оббути полегшений за допомогою пересилання послуговування 933 Центр логіки обслуговування відомлень на рівні ТСАР до пункту управління об933 приймає повідомлення від адміністратора вислуговуванням (ПУО) Адміністратор даних обслубору виду обслуговування 932 та створює примірговування 936 являє собою будь-якого з ники конкретних процедур обробки, необхідних адміністраторів обслуговування, створюваних для ідентифікованих видів обслуговування Прицентром даних обслуговування 935 Після того як кладами таких процедур обробки є N00, посилка дані отримано, вони переносяться до процедури повідомлень, режим мобільного абоненобробки 934 для подальшої реалізації обслуговута^ерміналу, віртуальна приватна мережа Провання Коли процедура обробки передбачає викоцедури обробки являють собою програми логіки нання завершення виклику, інформація обслуговуобслуговування, що реалізують необхідні види вання спрямовується назад до оброблювача обслуговування для виклику Процедура обробки повідомлень та, нарешті, до адміністратора дже934 представляє одну з процедур обробки, створела або адміністратора завершення виклику рюваних центром логіки обслуговування 933 Процедура обробки 934 одержує доступ до мережевих Після повідомлення про роз'єднання з'єднання ресурсів та даних, необхідних для реалізації обза викликом запиту про оплату будуть спрямовуслуговування Це зв'язане з виконанням незалежватися до блоку розрахунків 938, який буде виконих сервісних блоків (НСБ) НСБ являють собою ристовувати блок управління викликом для ствонабір функцій Прикладом функції є вилучення рення запису рахунку на оплату Блок управління номера, що викликається, з повідомлення сигналівикликом буде містити інформацію з повідомлень зації НСБ комбінуються для формування виду протоколу ISUP для виклику і з обробки адміністобслуговування Прикладом НСБ є перетворення ратора виклику/з'єднання 3 повідомлення заверномера, що викликається шальної адреси блок управління викликом буде включати мітку маршрутизації, код ідентифікації Фахівцям у цій галузі техніки ВІДОМІ вищезаланцюга, тип повідомлення та індикатори причини значені види обслуговування, хоча вони ніколи не З ВІДПОВІДНОГО повідомлення блок управління вивиконувалися системою, яка відповідає винаходу кликом буде включати мітку маршрутизації, код Види обслуговування типу N00 являють собою, ідентифікації ланцюга, тип повідомлення та індинаприклад, виклик 800, 900 або 500- типу, при катори зворотного виклику 3 повідомлення вхідної якому набраний номер використовується для доадреси блок управління викликом буде включати ступу до обробки виклику та логіки розрахунків за мітку маршрутизації, код ідентифікації ланцюга, обслуговування, що визначається абонентом, якотип повідомлення та індикатори прямого виклику, го обслуговують Пересилання повідомлень зумоінформацію обслуговування користувача, номер влює з'єднання викликаючого абонента з службою сторони, що викликається, номер викликаючої мовних повідомлень Наприклад, прийом повідомсторони, ідентифікацію несучої, інформацію виболення роз'єднання з причини зайнятості буде явру несучої, номер рахунку, основну адресу, інфорляти собою сигнал запуску, що розпізнається обмацію вхідної лінії, вхідний номер, що викликаєтьроблювачем повідомлень У ВІДПОВІДЬ оброблювач ся, перетворений номер 3 повідомлення повідомлень буде створювати примірник процедуроз'єднання блок управління викликом буде вклюри обробки для пересилання повідомлень, що вичати мітку маршрутизації, код ідентифікації ланцюзначається у випадку, якщо виклик, який спрямога, тип повідомлення та індикатори причини 3 зувується конкретному набраному номеру, 36 35 46055 пиненого повідомлення або пропущеного повідомповідомлення містить тип повідомлення, що виколення блок управління викликом буде включати ристовується для розпізнання повідомлення Помітку маршрутизації, код ідентифікації ланцюга, відомлення протоколу ШІГЗ також містять обов'язтип повідомлення Фахівцям у цій галузі техніки кові частини, заповнені даними фіксованої відома і інша інформація, що може використовувадовжини та даними змінної довжини, окрім частитись для запису рахунку на оплату Крім того, ясни, виділеної для додаткових даних Ці частини но, що деякі з наведених вище видів інформації варіюються від одного типу повідомлення до іншоможуть і не використовуватись го залежно від необхідної інформації Для викликів до традиційній телефонній сисПовідомлення вхідної адреси ІНІЦІЮЄ виклик та темі (POTS) запит рахунку на оплату буде прохомістить інформацію встановлення виклику, напридити від адміністраторів джерела та завершення клад, набраний номер Повідомлення вхідної адвиклику через допоміжного адміністратора Для реси пересилаються у напрямі виклику для уставикликів до інтелектуальної мережі (IN) запит буде новки виклику При здійсненні цієї процедури надходити від блоку вибору типу обслуговування повідомлення рівня ТСАР можуть передаватися 932 Блок розрахунків 938 буде генерувати запис для отримання доступу віддалених даних та оброрахунку на оплату з блоків управління викликом бки Коли повідомлення вхідної адреси досягнуть Запис рахунку на оплату буде пересилатися в сискінцевого елементу мережі, повідомлення завертему розрахунків через и інтерфейс Прикладом шальної адреси посилається в зворотному напряінтерфейсу системи розрахунків може бути протомі для індикації того, що потрібну інформацію кол І Е Е Е 802 З FTAM отримано, та сторона, що викликається може бути поінформована Якщо сторона, що викликається В деякий момент в процесі встановлення вивідповіла, то в зворотному напрямі посилається клику адміністратор джерела виклику, адміністраповідомлення ВІДПОВІДІ, яке вказує, що з'єднання тор завершення або навіть процедура обробки за викликом може використовуватися Якщо випункту виявлення буде перевіряти дані інформації кликаюча сторона залишає телефон увімкненим обслуговування користувача та інформацію вхід("зависає"), то направляється повідомлення про ної лінії для оцінки необхідності в контролі лунароз'єднання, яке вказує, що з'єднання не викориссигаалів Якщо виклик являє собою виклик з викотовується і його може бути перервано Якщо стористанням передачі даних, то оброблювачу даних рона, що викликається зависає, посилається по930 пересилається повідомлення Більш конкретвідомлення зупинення, і якщо викликаюча сторона но, повідомлення маршрутизується через допомівідновлює з'єднання, повідомлення відновлення жний адміністратор до адміністратора контролю підтримує ЛІНІЮ відкритою, однак якщо немає полуна-сигналів 937 в оброблювачі даних 930 Грунвторного з'єднання, посилається повідомлення туючись на коді ідентифікації ланцюга, адміністрароз'єднання Якщо з'єднання ВІЛЬНІ, посилаються тор контролю луна-сигналів 937 може вибрати, повідомлення повного роз'єднання для індикації який компенсатор луна-сигналів та ланцюг DSO того, що з'єднання може використовуватись повимагають відключення Для здійснення цього вивторно для іншого виклику Фахівцям у цій галузі робляється повідомлення, що передається стантехніки повинні бути ВІДОМІ і ІНШІ повідомлення дартною ЛІНІЄЮ передачі даних на ВІДПОВІДНИЙ протоколу ISUP, вище названо лише основні З компенсатор луна-сигналу або систему управління викладеного витікає, що повідомлення вхідної адлуна-сигналом Як описано вище, контроль лунареси встановлює виклик сигналів може реалізовуватись мультиплексором Як тільки для виклику отримане повідомлення В більш прийнятному варіанті обробка виклику роз'єднання, компенсатор луна-сигналів знову відрізняється від базової моделі виклику, яку ревмикається Для типового виклику ця процедура комендовано ITU, хоча в інших варіантах може повторюється ДВІЧІ Один раз - для компенсатора забезпечуватись повна ВІДПОВІДНІСТЬ ЦІЙ моделі луна-сигналів на стороні доступу, та інший раз На фіг 10-12 показано більш прийнятний варіант для компенсатора луна-сигналів на віддаленій обробки виклику Згідно З фіг 10, коли на етапі стороні Адміністратор виклику/з'єднання, що об1005 прийнято повідомлення вхідної адреси для робляє повідомлення вхідної адреси для конкретвиклику, центр виклику на етапі 1010 створює ного сегменту виклику, буде здійснювати управпримірник адміністратора джерела ління конкретними компенсаторами луна-сигналів Адміністратор джерела починає обробку видля цього сегменту клику шляхом передачі повідомлення дозволу адміністратору пункту виявлення Адміністратор пунОбробка виклику для повідомлення вхідної кту виявлення перевіряє інформацію адреси повідомлення вхідної адреси, включаючи набраПеред описом обробки повідомлення вхідної ний номер, код ідентифікації ланцюга та інформаадреси буде наведено стислий опис повідомлення цію вхідної лінії, для виконання на етапі 1015 вив системі SS7 Посилка повідомлень системи сигзначення обслуговування Це робиться для налізації SS7 добре відома у техніці Повідомленпідтвердження, чи вимагає запитане обслуговуня протоколу ISUP SS7 містять різні поля інфорвання підтвердження права доступу на етапі 1020 мації Кожне повідомлення має мітку Сучасні системи обробки виклику та модель BCSM маршрутизації, що містить код пункту призначенITU передбачають перевірку права доступу, перш ня, код пункту джерела, вибір каналу сигналізації, ніж виконувати визначення обслуговування Важщо використовуються головним чином для маршливою перевагою більш прийнятного варіанту вирутизації повідомлення Кожне повідомлення міснаходу порівняно з відомими способами обробки тить код ідентифікації ланцюга, що ідентифікує викликів є перевірка інформації повідомлення вхіланцюг, до якого належить повідомлення Кожне 38 37 46055 дної адреси, перш ніж визначати перевірку права етапі 1120 оброблювачу даних відправляється доступу, навіть якщо така перевірка вимагається повідомлення контролю луна-сигналів Команди Наприклад, викликаюча сторона може не оплачуконтролю луна-сигналів створюються на етапі вати рахунок за виклик Сторона, що її виклика1125 Команди контролю луна-сигналів ідентифіють, оплачує рахунок по 800- викликам, та підтвекують з'єднання для виклику, що вимагає контрордження права доступу може не бути потрібним лю луна-сигналів Це повідомлення може передаЯкщо на етапі 1020 визначено, що перевірка підватись системі контролю луна-сигналів звичайним твердження права доступу не вимагається, то обканалом передачі даних від адміністратора виклиробка викликів переходить безпосередньо до В ку/з'єднання до системи контролю луна-сигналів Перевагою цієї процедури є те, що вона дозволяє Якщо контроль луна-сигналів реалізовано в мульуникнути непотрібних перетворень за таблицями типлексорах, повідомлення контролю лунапідтвердження права доступу для істотної частини сигналів може включатись до повідомлення ковикликів манди маршрутизації Якщо на етапі 1020 визначено, що підтверПісля ТОГО ЯК на етапі 1115 визначено, що видження права доступу вимагається, на етапі 1025 клик не є викликом з передачею даних, або після здійснюється перевірка за таблицею підтвердженобробки на етапі 1125, що стосується контролю ня права доступу Ця перевірка дозволяє переколуна-сигналів, на етапі 1135 створюється повідомнатися в тому, чи може надаватись виклик та вилення сигналізації Це нове повідомлення сигналірішує можливі проблеми з оплатою за виклик зації ідентифікує з'єднання доступу та віртуальне Наприклад, виклики від ідентифікаторів номерів з'єднання для виклику Нове повідомлення сигнаавтоматичного зв'язку, що прострочені по плателізації може також містити команди контролю лужах, викликають проблеми з сплатою рахунків і не на-сигналів Нове повідомлення сигналізації переможуть бути підтверджені для доступу Перевірка дається оброблювачу платформи на етапі 1140 підтвердження права доступу може вимагати поНа фіг 12 зображено обробку в В До цього силки повідомлень від адміністратора пункту вимоменту вже відома різна інформація, що стосуявлення через адміністратора процедури обробки ється виклику, зокрема дозвіл виклику та вимоги та адміністратора комутації до локальних ресурсів обслуговування Інформація виклику потім аналідля звернення до таблиць Таблиця може містити зується на етапі 1205, як це необхідно для забезпереліки дозволених або недозволених ідентифіпечення обслуговування за викликом Якщо оброкаторів номерів автоматичного зв'язку, або і ті і блювач даних не вимагається на етапі 1210, ІНШІ Якщо на етапі 1030 приймається рішення про обслуговування здійснюється і на етапі 1215 вибите, що виклик не дозволено, на етапі 1035 надарається маршрут Це може мати місце, якщо обється відповідна обробка для виклику (маршрутислуговування може бути безпосередньо реалізозація до оператора або посилка повідомлення) ваним адміністратором джерела або з використанням локального ресурсу Наприклад, Якщо на етапі 1030 виклик дозволено, види конкретні 800-перетворення або профілі обслугообслуговування, що ідентифікувалися на етапі вування набраного номера (наприклад, направ1015, перевіряються на етапі 1040 для визначення лення виклику) можуть запам'ятовуватись в локатого, чи може бути маршрутизовано виклик Це як льному ресурсі В цьому випадку вибір маршруту правило робиться для викликів у традиційній теможе бути виконаним локальним ресурсом після лефонній системі POTS Якщо на етапі 1040 витого як інформацію проаналізовано для ідентифізначається, що жодного додаткового обслуговукації коректного запису в базі даних локального вання не вимагається, набраний номер ресурсу Якщо використовується локальний реперетворюється на команду маршрутизації на сурс, повідомлення повинні маршрутизуватися від етапі 1045 Команда маршрутизації може являти процесора пункту виявлення через адміністратор собою конкретне віртуальне з "єднання та/або процедури обробки та адміністратор комутації до з'єднання доступу Потім процедура обробки пелокального ресурсу реходить до А Якщо на етапі 1040 вимагаються додаткові види обслуговування, то обробка переЯкщо на етапі 1210 визначено, що оброблюходить до В вач даних вимагається для виклику, повідомлення передається до оброблювача даних на етапі 1220 На фіг 11 зображено обробку в В після того, як Пересилання повідомлень в типовому випадку маршрут вибраний На етапі 1115 створюється здійснюється від процесора пункту виявлення до адміністратор завершення Адміністратор заверадміністратора процедури виявлення та адміністшення несе відповідальність за обробку згідно з ратора комутації і до оброблювача даних Після моделлю BCSM ITU Однак в деяких варіантах прийому повідомлення в оброблювачі даних центр втілення процедура обробки може дещо відрізняуправління обслуговуванням на етапі 1225 ствотися від цієї моделі Наприклад, пункти виявлення, рює примірник процедури обробки для вибору обтакі як вибору засобів обробки та підтвердження слуговування Процедура обробки для вибору обправа доступу для виклику, можуть не використослуговування аналізує повідомлення від вуватись процесора пункту виявлення і на етапі 1230 вибиМожливості каналу аналізуються на етапі 1110 рає процедури обробки для виклику Наприклад, для визначення того, чи не є виклик викликом з виклик від викликаючого абонента у віртуальній передачею даних Цей аналіз може здійснюватися приватній мережі може направлятися на номер в іншому МІСЦІ впродовж обробки виклику (наприслужби персонального зв'язку В цьому випадку клад, адміністратором джерело після того, як мабудуть створюватися процедури обробки для вірршрут вибраний) Якщо на етапі 1115 визначено, туальної приватної мережі та для служби персощо має місце виклик з передачею даних, то на 40 39 46055 нального зв'язку цедури обробки Для деяких процедур, наприклад обслуговування 800-типу, це може являти собою Кожна процедура обробки на етапі буде вивибір маршруту Результати процедури обробки значати, чи вимагаються дані Наприклад, процеповертаються до адміністратора джерела для ВІДдура обробки для мобільного абонента вимагатиПОВІДНОГО використання Якщо процедура обробки ме доступу до бази даних для визначення не вимагає маршрутизації, адміністратор джерела поточного номера телефону сторони, що викликаповинен вибрати маршрут з використанням локається Якщо на етапі 1240 визначено, що дані польного ресурсу або іншої процедури обробки трібні, на етапі 1245 центр даних обслуговування створює адміністратора даних обслуговування Повідомлення вхідної адреси само містить Адміністратор даних на етапі 1250 управляє сеанмножину полів інформації Наведена нижче табсом роботи та здійснює доступ у відповідну базу лиця представляє елементи повідомлення вхідної даних Після ТОГО ЯК дані отримано (або вони не адреси з урахуванням інформаційного вмісту та вимагаються), на етапі 1255 реалізується відповіобробки виклику дне обслуговування за допомогою створеної проТаблиця 1 Назва поля параметра Індикатор обслуговування Пріоритет Ідентифікатор мережі Повідомлення вхідної адреси Мітка маршрутизації Опис Установка на 0101-ISDN частини користувача 0 або 1 з урахуванням місця призначення 10 для національної мережі або встановлюється на основі міжнародної групи магістральних ЛІНІЙ Код пункту призначення Код пункту джерела З'єднання каналу сигнал Код ідентифікатора ланцюга Тип повідомлення Індикатор супутника Індикатор перевірки безперервності Індикатор подавления луна-сигналів Індикатор національного/міжнародного виклика Індикатор методу "з кінця у кінець" Позначення повідомлення вхідної адреси Джерело повідомлення вхідної адреси Канал, що використовується для повідомлень (одне й те саме для усіх повідомлень виклику) Ланцюг, що використовується для виклику, між кодом пункту призначення і кодом пункту джерела у повідомленні вхідної адреси 0000 або 0001 для повідомлення вхідної адреси Значення індикаторів з'єднання Приріст для кожного супутника, що застосовується 00 - перевірка відсутня 01 - встановлення перевірки та запущення таймера безперервності 10 - запущення таймера для повідомлення безперервності Вказує, якщо контроль луна-сигналів вже реалізується, або встановлюється, якщо контроль луна-сигналів має здійснюватись Індикатори пересилання виклику 0 для внутрішнього 1 для міжнародного Проходить будь-яка інформація Індикатор МІЖСІТКОВОГО обміну Індикатор сегментування повідомлення вхідної адреси Індикатор ISDN частини користувача Індикатор ISDN переваги Індикатор ISDN доступа Індикатор способу SCCP (управління з'єднанням сигналізаЦІГ) Проходить будь-яка інформація 0 для системи POTS Проходить будь-яка інформація Проходить будь-яка інформація і 00 по мовчанню Проходить будь-яка інформація 00 Категорії сторін, що беруть участь у виклику 41 Категорія сторони, що бере участь у виклику Можливості передавання інформації" Стандарт кодування Розширення Швидкість передачі інформації Режим передавання Розширення Ідентифікація протоколу рівня користувача Розширення Швидкість Розширення Ознака індикатора адреси Непарний/парний План нумерування Поля цифр Елементи переміщення Ознака індикатора адреси Непарний/парний Маскування Представлення Дозволено/Обмежено План нумерування Поля цифр План ідентифікації мережі Тип мережевої ідентифікації Цифра один Цифра два Цифра три 46055 42 Продовження таблиці 1 00000000 - для невідомої сторони 00001010 - для звичайного абонента, який викликає 00001101 - для тестового виклику Інформація обслуговування користувача Пропустити будь-яку інформацію, якщо адресат не вимагає особливих установок, але завжди пропускати ISDN-інформацію типу "необмежена цифрова інформація" 00 1 Пропустити будь-яку інформацію (для системи POTS буде 10000) Встановити 00 для 64кбіт/с 1 Встановити на основі адаптації швидкості, в типовому випадку 0100010 для рівня 1 інформації користувача 1 для нормальних викликів 0 для адаптації швидкості Не вказувати для рівня 1 інформації користувача, але 0111 для адаптації іншої швидкості 1 Номер сторони, що викликає Ідентифікує тип виклику 0000001 - вхідний код зони або 950-виклик 000011 - 1+виклик 0000100 - міжнародний виклик прямого набору 1110001 - виклик оператора 1110010 - виклик оператора за умовчанням 1110011 - міжнародний виклик оператора 11 10100 - виклик оператора на велику відстань 1110101 - прямий виклик 1110110 - 950, виклик з отелю/мотелю або виклик неоднакового доступа 1110111 -тестовий виклик Число цифр у номері, що викликається 000 - за умовчанням 001 - для ISDN 101 - приватний Номер сторони, що викликається Переміщення доступа доступа Пропустити будь-яку інформацію Номер сторони, що викликає Ідентифікує тип адреси сторони, що викликає, унікальні номери можуть використовуватись для розрахунків, а номер рахунку використовується для неунікальних номерів 0000000-невідомий 0000001 - унікальний номер абонента, який викликає 0000011 - унікальний національний номер 0000100 - унікальний міжнародний номер 1110001 - неунікальний номер абонента, який викликає 1110011 - неунікальний національний номер 1110100 - неунікальний міжнародний номер 1110111 -тестовий виклик Число цифр у номері, що викликається Не застосовується Пропустити будь-яку інформацію для системи POTS, але обмежити для N00 - викликів, які не дозволені 000 - за умовчанням 001 - для ISDN 101 - приватний Номер сторони, що викликає Ідентифікація носія Число цифр в ідентифікаційному коді для запитаного носія Ідентифікує план мережевих номерів для виклику - 010 для POTS від каналу місцевої АТС Перша цифра у коді ідентифікації носія Друга цифра у коді ідентифікації носія Третя цифра у коді ідентифікації носія 43 Цифра чотири чи нуль Індикатор вибору носія Ознаки індикатора адреси Непарний/парний План нумерування Поля цифр Ознаки індикатора адреси Непарний/парний Маскування Представлення Дозволено/Обмежено План нумерування Поля цифр Інформація ної ЛІНИ вхід Ознаки індикатора адреси Непарний/парний Маскування Представлення Дозволено/Обмежено План нумерування Поля цифр Ознаки індикатора адреси Непарний/парний Маскування Представлення Дозволено/Обмежено План нумерування Поля цифр Індикатор переадресування Причина вхідного адресування Лічильник переадресування Причина переадресування 44 Продовження таблиці 1 Четверта цифра у коді ідентифікації носія (якщо є чотири цифри) Інформація вибору носія Вказує, чи було код ідентифікації носія попередньо приписано чи введено 46055 Номер рахунку Ця інформація може використовуватись для виставлення рахунків на оплату 00000001 - номер абонента, що викликає 00000010 - ідентифікатор номера автоматичного зв'язку відсутній, маршрутизація до оператора 00000011 - національний номер абонента, який викликає 00000101 - маршрутизація, якщо 800, або маршрутизація до оператора 0000110 - ідентифікатор номера автоматичного зв'язку відсутній 00000111 - маршрутизація, якщо 800, або маршрутизація до оператора КІЛЬКІСТЬ цифр у номері, що викликає Пропустити будь-яку інформацію Номер сторони, що викликає Основна адреса Пропустити будь-яку інформацію Пропустити будь-яку інформацію Пропустити будь-яку інформацію Пропустити будь-яку інформацію Пропустити будь-яку інформацію Пропустити будь-яку інформацію Інформація вхідної лінії Ідентифікує конкретні типи викликів, наприклад 00000000 - нормальний виклик 00000111 - виклик з обмеженого телефону 00111111 - виклик з стільникового мобільного телефону Вхідний номер, що викликається Пропустити будь-яку інформацію Пропустити будь-яку інформацію Пропустити будь-яку інформацію Пропустити будь-яку інформацію Пропустити будь-яку інформацію Пропустити будь-яку інформацію Номер переадресування Пропустити будь-яку інформацію Пропустити будь-яку інформацію Пропустити будь-яку інформацію Пропустити будь-яку інформацію Пропустити будь-яку інформацію Пропустити будь-яку інформацію Інформація переадресування Пропустити будь-яку інформацію Пропустити будь-яку інформацію Пропустити будь-яку інформацію Пропустити будь-яку інформацію 45 46055 46 Продовження таблиці 1 Код обслуговування Код вання обслуговуПропустити будь-яку інформацію Вибір транзитної мережі План мережевої ідентифікації Тип мережевої ідентифікації Цифри 1, 2, 3, 4 Код ланцюга Лічильник ходів пере Ідентифікує число цифр у коді ідентифікації каналу зв'язку (3 або 4) Тип мережевої ідентифікації для параметра транзитної мережі Код ідентифікації каналу зв'язку для міжнародного транзитного каналу зв'язку Вказує, як було набрано номер виклику 0001 - міжнародний виклик, оператор не запитується 0010 - міжнародний виклик, оператор запитується Лічильник переходів Обмежує КІЛЬКІСТЬ разів, коли повідомлення вхідної адреси може пересилатись через пункт сигналізації Якщо ВІДЛІК сягає межі, виклик одержує відбій Подальша обробка повідомлення протоколу ISUP Обробку повідомлення вхідної адреси описано вище Фахівцям в цій галузі має бути ясно, як ІНШІ повідомлення сигналізації SS7 можуть бути введені в процедуру обробки згідно з цим винаходом Наприклад, момент часу, коли приймається повідомлення завершальної адреси, реєструється в блоку управління викликом для розрахунків та обслуговування Моменти запуску можуть також ґрунтуватися на прийомі подальших повідомлень, наприклад, повідомлення завершальної адреси Процедура для повідомлення ВІДПОВІДІ багато в чому така сама Наскрізна передача визначається моментом часу, коли користувач має можливість передати інформацію з'єднанням за викликом з кінця в кінець Повідомлення від адміністратора виклику/з'єднання до ВІДПОВІДНИХ елементів мережі необхідні для забезпечення наскрізної передачі виклику В типовому випадку з'єднання за викликом включають як канал, що передає, від викликаючого абонента та приймальний канал до викликаючого абонента, і наскрізна передача забезпечується в приймальному каналі після того, як прийняте повідомлення завершальної адреси, та в каналі, що передає, після того, як прийняте повідомлення у ВІДПОВІДЬ Після прийому повідомлення відбою адміністратор виклику/з'єднання буде записувати час для повідомлення до блоку управління викликом та перевіряти сигнали, що запускають після відбою (наприклад, повторне направлення виклику) Крім того, будь-який вимкнений компенсатор лунасигналу може бути повторно увімкнено, а блок управління викликом може використовуватись для створення запису рахунку на оплату Після прийому повідомлення завершення відбою адміністратор виклику/з'єднання буде передавати повідомлення, що вказує на ліквідацію маршруту виклику Воно забезпечить очищення конкретних процедур обробки виклику та повторне використання з'єднань за викликом для наступних викликів Крім того, повідомлення зупинення та повідомлення передачі можуть оброблятися адміністратором виклику/з'єднання Повідомлення зупинення вказує, що сторона, яка викликається, від'єдналась, а повідомлення відбою прийде, якщо сторона, що викликається не відновила з4єднання по закінченні певного часу Повідомлення передачі - це просто повідомлення, що передається між пунктами сигналізації, яке може містити будь-яку інформацію та використовуватися з різноманітною метою Винахід також забезпечує можливість комутації з використанням засобів ATM в режимі від виклику до виклику Це забезпечує використання ефективних віртуальних з'єднань високої пропускної спроможності Перевагою винаходу є те, що він не вимагає використання засобів сигналізації в ATM комутаторі Винахід не вимагає використання засобів обробки виклику до ATM комутаторі Це дозволяє реалізувати ATM комутацію в мережі без використання складних ATM комутаторів, які підтримують великі обсяги викликів В результаті виключається необхідність високих витрат, пов'язаних з такими комутаторами Винахід повністю підтримує мовний трафік та немовний трафік Винахід підтримує обслуговування типу N00, з застосуванням віртуальної приватної мережі, мобільних абонентів^ерміналів, передачі мовних повідомлень, не вимагаючи засобів обслуговування в ATM комутаторі Використання ATM засобів перехресного зв'язку забезпечує переваги, оскільки ATM засоби перехресного зв'язку набули більшого розвитку, ніж ATM комутатори Крім того, засоби перехресного зв'язку вимагають меншої організаційної підтримки Фахівцям у цій галузі техніки повинно бути ясно, що в рамках винаходу можливі різні видозмінення конкретних варіантів, викладених вище Винахід не обмежується цими конкретними варіантами, а має визначатися формулою винахоДУ 46055 47 48 г 199 Система обробки сигналізації — газ Ч-.160 №\ користувач ) м>льтишіексор ATM система перехресного зв язку АП мультиплексор ^ ш користувач Ч: 120 ФІГ, 1 -г$а 200 адміністратор виклика / з'єднання Ї60 -гэг призначення DS0еіртуального з 1 єднання 2В0 DS0 інтерфейс ге і 240 рівень ATM адаптаїш -гго -гю ФІГ. -283 ATM інтерфейс гзо 2 305 305 ОСЗ 0S3 OS І х:. DS0 оороока сигналш -32S Фіг. З рівень ATM адагггашї тз QCI2 -335 49 50 46055 перехресний ЗБ язок Мультиплексор Е Фіг. 4 ісорис тувач] Фіг. 5 7іо -v оброблювач даних 'ФУВ) (ФКО) ч—>^ І облювач ПШфорМЙ оброблювач АВЗ (ФУО") v^_^ центр викликів, адміністратор адміністратор завершення v—^ оброблювач: помдомлень обробшовач платформи 716^ операції • дасшчер (упрш ітрогр) ; інтерфейс мережі ethemet рівень З ГІПС оброблювач ППС рівень 2 ППС ! ршеиь І ППС повідомлення протоколу процесор сигналізації Фи. 6 Фіг. 7 52 46055 51 розрахунки і контроль яуна-сигааяу обслуговуванням І • — ~N адміністратор комутації допоміжний адміністратор локальний ресурс адміністратор процедури адміністратор пунюу виявлення • адміністратор джерела оброблювач повідомлень оброблювач АВЗ адміністратор завершення центр викяшав ^—агі оброблювач АВЗ оброблювач АВЗ Фіг. 8 база даних оброблювач даних р данта, обслуговування: цешр данях обслуговування оброб проц центр лог обслуговування jut 9 тунасигнал ами вибір виду обслуговування блок розрахунків блок розрахунків система адмініст управл ратор обр лунане за сигнапами т коимут Фіг. 9 адміністратор обр не за процщ т система розрахуй кш 53 54 46055 Фіг. 10 створення прим щщшістратора завершення І 05 створення вибору обсаугов вибір обслуговування спюрйшя ПОВІДОЧЛ С їомандамн з едн (І КОНТр lyHd сигні передача повщоьокння Фіг. 11 Фіг. 12 створ проц обробки для вибору обслуг 55 46055 56 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
