Система доступу до локальної мережі в режимі асинхронної передачі (атм)

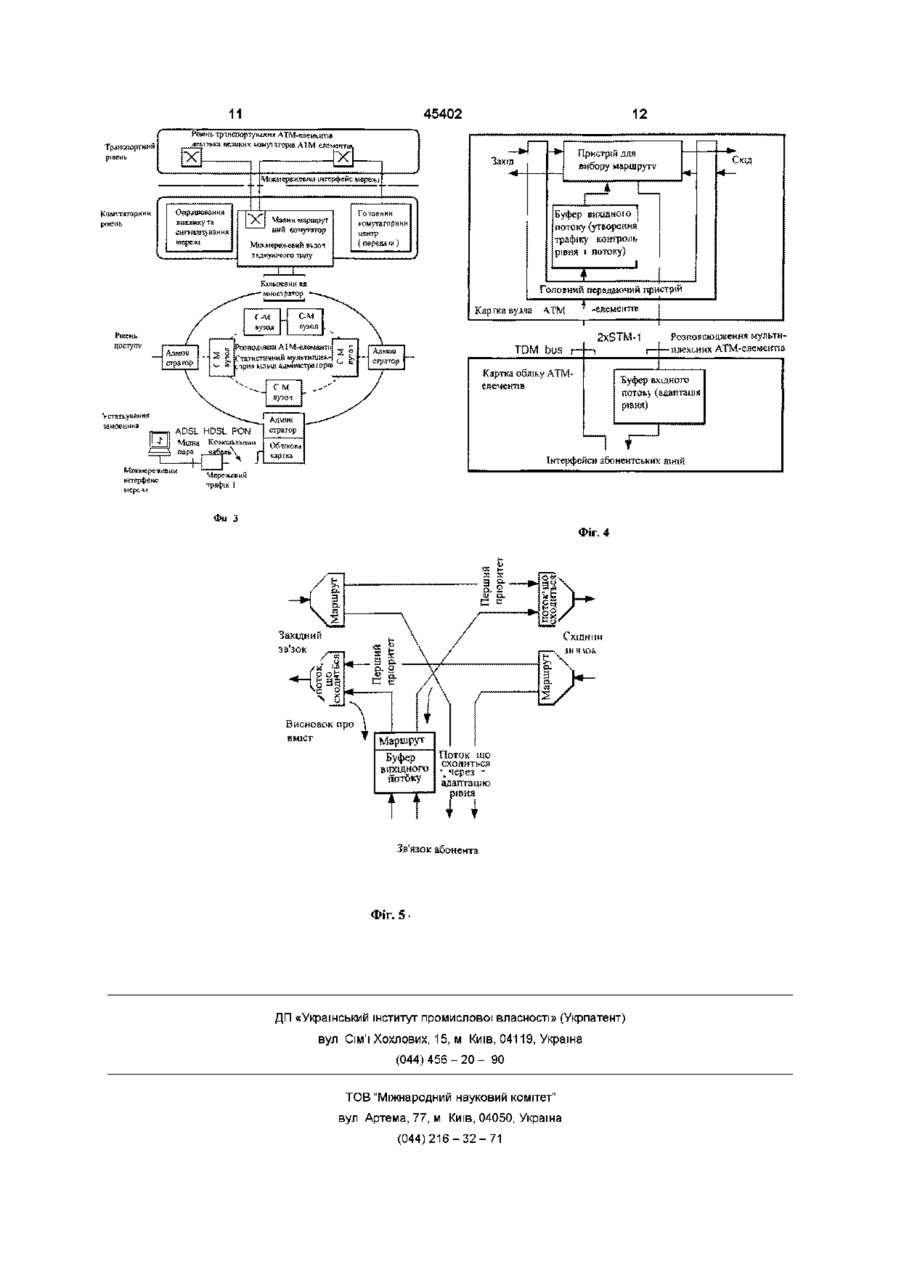

1 Система доступу до локальної мережі в режимі асинхронної передачі (ATM), яка є сегментом інфраструктури рівня доступу та містить безліч абонентських пристроїв або розширень, пов'язаних з одним або декількома міжмережними вузлами, що мають порти та забезпечують доступ до вищих рівней мережі та від них, яка відрізняється тим, що и виконано з можливістю зв'язку абонентських пристроїв або розширень з міжмережними вузлами шляхом статистичного мультиплексування ATM-елементів даних, що передаються у виділених інтервалах у часі, форматованих в широкосмугові однонаправлені канали передачі даних, при цьому бажаний міжмережний вузол ідентифікується числом, що передається у полі ідентифікатора віртуального каналу кожного ATM-елемента даних, а джерело ідентифікується числом, що передається в додатковому адресному полі, зовнішньому для ATM-елемента даних, але внутрішньому для виділеного інтервалу у часі, і також систему виконано з можливістю зв'язку межмережних вузлів з абонентськими пристроями або розширеннями завдяки комутатору розподілу, причому бажаний абонентський пристрій ідентифікується числом, що передається у полі ідентифікатора віртуального каналу вказаного елемента даних 2 Система за п 1 , яка відрізняється тим, що ATM-елемент даних форматований згідно з мережним інтерфейсом користувача з використанням восьмибітового поля ідентифікатора віртуального каналу (поля VPI), при цьому додаткове адресне поле має більший розмір, ніж поле VPI, для забез печення можливості обслуговування більшого числа абонентських пристроїв або розширень, ніж це може забезпечуватись розміром поля VPI 3 Система за п 1 або 2 ,яка відрізняється тим, що діапазон чисел, що містяться в полі VPI, які являють собою адресу для міжмережних вузлів, є підмножиною діапазону чисел, що передаються в додатковому полі, що є адресою абонентських пристроїв, при цьому вищезгадана система, або сегмент виконана таким чином, щоб забезпечити можливість порту одного міжмережного вузла обмінюватися даними з портом другого міжмережного вузла, причому вищезгаданий порт другого міжмережного вузла сприймається портом першого міжмережного вузла як абонентський пристрій або розширення 4 Система за одним із попередніх пунктів, яка відрізняється тим, що абонентські пристрої або розширення та міжмережні, вузли розподілено по ряду вузлів, які з'єднані в ланцюг широкосмуговим двонаправленим каналом передачі даних, які містять виділені інтервали у часі, який має топологію кільця, причому в ній передбачено комутатор для з'єднання ланцюга через кожний вузол, при цьому трафік наскрізного з'єднання має перший пріоритет доступу, та забезпечується формування черги на обслуговування в порядку надходження , при якій локальний трафік, що збігається, повинен чекати виділених інтервалів у часі, що маркіровані як ВІЛЬНІ в широкосмуговому каналі передачі даних 5 Система за п 4, яка відрізняється тим, що забезпечує можливість копіювання вмісту зайнятого виділеного інтервалу у часі, що адресований абонентському пристрою або розширенню, або порту міжмережного вузла, поєднаному з конкретним вузлом, в буфер в цьому вузлі та маркірування вказанного інтервалу в часі як вільного 6 Система за п 4 або 5, яка відрізняється тим, що кожен виділений інтервал у часі також містить поле внутрішнього контролю потоку (поле IFC) завдовжки принаймні у два біти, зовнішнє по відношенню до ATM—елемента, даних, але внутрішнє по відношенню до виділеного інтервалу у часі, причому поля IFC у послідовно виділених інтервалах у часі створюють пару каналів внутрішнього контролю потоку з протилежним напрямком передачі по кільцю, причому в ДОВІЛЬНІЙ точці кожен з каналів внутрішнього контролю потоку проходить о о ю 45402 ження, що передаються в поле IFC виділених інчерез незалежний контролер внутрішнього конттервалів у часі каналу протилежного напрямку ролю потоку, при цьому поле IFC має принаймні передачі, та пропуску команди RESET, що перетри стани для вказування найвищого навантажендається від контролера внутрішнього контролю ня трафіку, яке сприймається у будь-якому вузлі потоку першого каналу, тим самим забезпечуючи маршруту каналу внутрішнього контролю потоку, і передачу в широкомовному режимі команди в тому ж напрямку, причому вищезгадані стани RESET до всіх вузлів у КІЛЬЦІ містять стани низької зайнятості, середньої зайнятості та високої зайнятості, вищезгадану мережу 7 Система за п 6, яка відрізняється тим, що заабо сегмент виконано з можливістю перезапису безпечує виділення кожному вузлу кредитів та наявного стану поля IFC вказуванням, якщо воно містить засіб розпорядження кредитами для кожмає місце, зайнятості, більш високої, ніж наявний ного напрямку передачі в КІЛЬЦІ, причому виділенстан, якщо тільки вказаний стан не є четвертим ня кредитів пропорційне підсумковому середньому станом для команди RESET для ВІДПОВІДНОГО казначенню ширини смуги, яка виділяється згідно налу внутрішнього контролю потоку для протиледоговорів про обслуговування всім абонентським жного напрямку передачі, причому перший з контпристроям, розширенням або міжмережним вузролерів внутрішнього контролю потоку виконано з лам у даному вузлі, причому вищезгадану систему можливістю прийому станів навантаження, що або сегмент виконано з можливістю зменшення передаються в поле IFC виділених інтервалів у кредиту на один для кожного ATM-елемента дачасі каналу протилежного напрямку передачі та них, щопередавався у напрямку висхідного потоку пропуску команди RESET, що передається від копередачі даних, та з можливістю обмеження або нтролера внутрішнього контролю потоку першого зупинки передачі ATM-елементів даних при нульоканалу, забезпечуючи тим самим передачу в шивому відліку кредиту, а також відновлення кредиту рокомовному режимі команди RESET до всіх вузна його вихідне виділене значення при прийомі лів у КІЛЬЦІ, а контролер внутрішнього контролю команди RESET по каналу внутрішнього контролю потоку каналу протилежного напрямку передачі потоку, що зв'язаний з вищезгаданим напрямком виконано з можливістю прийому станів навантапередачі Інфраструктура телекомунікаційної системи має архітектуру, що походить з фундаментальної ВІДМІННОСТІ між трьома складовими інфраструктури доступу, що забезпечує встановлення з'єднання для користувачів, інфраструктури комутації, що дає динамічну обробку елементів телекомунікаціи (тобто "викликів"), та інфраструктури транспортування, що забезпечує з'єднання між географічне розділеними сегментами Телекомунікаційні системи являють собою елементи логіки, що відображаються на інфраструктуру, як показано на фіг 1 Система може мати будь-який розмір та конфігурацію довільної форми, але вона обмежується інфраструктурою зокрема, не дозволяється порушення неперервності, що може інтерпретуватися як те, що допускаються тільки ті топології, які ретроспективно будуть відображатись на існуючу інфраструктуру Описується побудова сегменту рівня доступу інфраструктури в режимі асинхронної передачі, що відповідає наведенному вище визначенню Згідно З винаходом, заявлена система доступу в режимі асинхронної передачі (Asynchronous Transfer Mode - ATM) або сегмент інфраструктури рівня доступу, що містить безліч абонентських пристроїв або розширень, пов'язаних з одним або більше міжмережевих вузлів (шлюзів), ЯКІ мають порти, що забезпечують доступ до вищих рівнів мережі та від них, причому зв'язок від абонентських пристроїв або розширень до міжмережевих вузлів здійснюється завдяки статистичному мультиплексуванню ATM-елементів, які передаються у інтервалах у часі (слотах), широкосмугових однонаправлених каналах передачі даних, причому бажаний міжмережевий вузол ідентифікується числом, що передається у полі ідентифікатора віртуального каналу для кожного ATM-елемента, а джерело ідентифікується числом, що передається в додатковому адресному полі, яке є ЗОВНІШНІМ для ATM-елемента, але внутрішнім для інтервалу у часі, при цьому зв'язок від міжмережевих вузлів до абонентських пристроїв або розширень здійснюється завдяки розподільчому комутатору, в якому бажаний абонент ідентифікується як число, що передається в додатковому адресному полі, а джерело ідентифікується числом, яке передається в полі ідентифікатора віртуального каналу АТМелементу Даний винахід буде описано нижче з посиланнями на ілюстрації, на яких представлено такі дані фіг 1 - графічне представлення інфраструктури телекомунікаційної системи, фіг 2а(і), 2а(м) - формати мережевого інтерфейсу сегменту доступу користувача ВІДПОВІДНО для висхідного та низхідного потоків передачі даних, фіг 2Ь(і), 2Ь(и) - формати виділених інтервалів сегменту доступу для інтерфейсу користувача ВІДПОВІДНО для висхідного та низхідного потоків передачі даних, фіг 3 - схематична модель інфраструктури ATM, фіг 4 - схематичне представлення вузла доступу до системи ATM, що відповідає даному винаходу, фіг 5 - схематичне представлення маршрутизатора, що відповідає даному винаходу Дві ОСНОВНИХ ВИМОГИ ЩОДО інфраструктури до ступу, стосуються концентрації та підготовки Маршрути та канали в ATM-мережі реалізу 45402 ються по трасах Траса буде займати смугу односегмент може мати свою власну підсистему обронаправлених мережевих каналів передачі даних, бки викликів, яка має канали сигналізації з усіма коли вона переносить інформацію Таким чином, міжмережевими вузлами Це найбільш задовільне траса маршруту або каналу являє собою віртуальрішення з усіх відомих у наш час, але воно пов'яний елемент, який реально існує тільки за умов зано зі значними додатковими витратами передачі інформації 2 Шляхом співвідношення кожного міжмережевого вузла з унікальним значенням поля VPI, Тому в межах адресних полів фіксованого яке може розглядатись як ATM-еквівалент префікрозміру для віртуального маршруту (VPI) або вірсу набору номера, що використовується для дотуального каналу (VCI), які передаються у заголоступу до мереж та до обслуговування в наявній вку елементу ATM мережі мовних даних (тобто полів VPI та VCI), можна в межах одного сегменту інфраструктури доступу визначити Це означає, що постійний віртуальний канал неперервні віртуальні траси між усіма абонентами встановлюється між кожним абонентом і кожним та одним чи кількома міжмережевими вузлами до міжмережевим вузлом Віртуальний канал прохорівня комутації висхідного потоку передачі даних диться прозорим методом за маршрутом для здійснення зв'язку між абонентом та міжмережевим Концентрація в напрямку потоку передачі давузлом них забезпечується шляхом статистичного мультиплексування багатьох джерел в один однонапЦе рішення є кращим внаслідок його простоти равлений канал передачі даних, сумісний з в управлінні та організації Однак, в той час, як очікуваним якісним обслуговуванням та викорисполе VPI ідентифікує міжмережевий вузол, необтанням Розподіл у низхідному потоці передачі хідно також ідентифікувати обидва КІНЦІ ДЛЯ виданих забезпечується шляхом адресації джерела значення віртуального каналу Вирішення цієї проінформації для віртуальної траси потрібного абоблеми описане нижче ненту Слід зазначити, що за такого рішення дублювання значення поля VCI для трас до різних мереПідготовка проводиться абонентом, який аджевих вузлів не викликає проблем і, таким чином, ресує один з варіантів вибору віртуальних трас, не потребує координації серед міжмережевих вузщо забезпечує два або більше окремих міжмерелів жевих вузли Кожний міжмережевий вузол являє собою сегмент інфраструктури доступу з однією Інтерфейсом користувача є мережевий інтермережею вищого рівня або засіб обслуговування фейс користувача, форматований, як показано на на стороні висхідного потоку передачі даних та з фіг 2а групою абонентів в межах вказаного сегменту на Слід зазначити, що поле VPI містить адресу стороні низхідного потоку передачі даних міжмережевого вузла, як адресата для елемента даних, що передаються в напрямку висхідного Конфігурація сегменту доступу, яка є перевапотоку передачі даних та як джерела даних в нажною, повинна забезпечувати можливість розпопрямку низхідного потоку, що відповідає рекоменділу в межах значної географічної території даціям ITU 1 150/3 4 1, де вказано, що "одне й те ж Існує два основні методи обробки зв'язків між значення (VPI) присвоюється для обох напрямків абонентами та міжмережевими вузлами передачі" 1 Шляхом співвіднесення з'єднань доступу до викликів з використанням адресації режиму з'єдВ сегменті доступу елемент передається в іннання та поля VCI тервалі часу, що міститься між внутрішнім заголовком та внутрішнім кінцевиком, як показано на фіг Вибране значення VCI повинно бути унікаль26 ним (тобто визначатися однозначно) в межах сегменту для кожного з'єднання, що в явному вигляді Вибраний розмір виділеного інтервалу (слоту) буде ідентифікувати джерело (абонента або міжскладає 56 байт, що забезпечує мінімальні непромережевий вузол) та адресата (міжмережевий дуктивні витрати на передачу додаткової необхідвузол або абонента) ної інформації Таким чином, високошвидкісний вузол, в основному, обмежений по здатності проХоча це може декому здатися звичайним випускання часом циклу пам'яті в буферах інтерфейрішенням проблеми, але даний метод має суттєсу, маючи на увазі потребу у відносно великій довий недолік, що стосується сегменту доступу вжині кодових слів За рахунок вибору слоту як Кожний міжмережевий вузол (шлюз) має свою цілого кратного значення 8 байт забезпечується власну підсистему обробки виклику Оскільки поле можливість використання довжини кодових слів VCI повинно бути унікальним в межах сегменту, то буферу у 32 або 64 біти без додаткових витрат на окремі і в усьому іншому незалежні міжмережеві схему повторної синхронізації вузли повинні взаємодіяти, щоб забезпечити вибір унікального значення поля VCI До внутрішнього заголовку включено 12-бітове поле ідентифікації абонента, яке передає адресу Як варіант, можна передбачити, щоб одному джерела в напрямку висхідного потоку передачі міжмережевому вузлу надавалось право встановданих та адресу місця призначення (адресата) в лювати всі з'єднання в сегменті, навіть такі з'єднапрямку низхідного потоку передачі даних Ці нання між абонентом та міжмережевим вузлом, які значення вводяться в схему інтерфейсу лінії та можуть належати до оператора-конкурента, -це вилучаються з неї на боці низхідного потоку сегрішення, очевидно, є незадовільним для кожного з менту доступу та в кожному міжмережевому вузлі абонентів, за винятком законним шляхом встановна боці висхідного потоку передачі даних лених абонентів, що потребують примусового здійснення доступу згідно з законом З'єднання в сегменті доступу завжди маршрутизуються за адресою місця призначення, яка пеДля вирішення вищевказаної проблеми даний 45402 редається в полі VPI зкомпонованого елементу даних, що передаються в напрямку висхідного потоку, але у внутрішньому заголовку слоту в напрямку низхідного потоку передачі даних В комутаторі маршрутизації в сегменті доступу напрямок може бути не виражений у явному вигляді, тому поле в 1 біт в заголовку потрібно для ідентифікації напрямку та, отже, щоб вказати місцезнаходження адреси місця призначення ("0" для висхідного потоку та " 1 " -для низхідного, як це показано на фіг 2Ь) Слот може бути зайнято елементом даних, що передаються (стан "зайнято") або не зайнято елементом даних (стан "вільно"), що ідентифікується бітом B/F Режим асинхронної передачі (режим ATM) являє собою технологію, що обрано міжнародними стандартами для використання в широкосмугових мережах Головним передаючим середовищем для широкосмугової мережі є оптичне волокно, та ВІДОМІ з рівня техніки стандарти оптиковолоконних каналів передачі базуються на процедурі SDN (ієрархія синхронної цифрової передачі) Процедура SDN забезпечує можливість додаткового використання або пропускання деякої смуги у проміжних точках оптиковолоконного каналу Ця можливість в наш час використовується для забезпечення багаточисельного доступу з розділенням у часі для традиційного телефонного обслуговування при швидкості 64Кбіт/с по однонаправленим каналам "основної швидкості" (1,5 2Мбіт/с) для зв'язку з віддаленими або суміщеними мультиплексорами, це однонаправлені канали, які з'єднуються на стороні висхідного потоку з центральними концентраторами Зараз вже встановлено декілька десятків тисяч поліпшених цифрових мультиплексорів, що забезпечують даний вид обслуговування Режим ATM використовує статистичне мультиплексування для забезпечення еквіваленту концентрації, чим більша ширина смуги однонаправленого каналу передачі даних та КІЛЬКІСТЬ абонентів, що обслуговуються, тим ефективніший даний режим функціонування Щоб ефективно зібрати цю велику КІЛЬКІСТЬ абонентських широкосмугових каналів у один сегмент доступу, необхідне статистичне мультиплексування Широкосмуговий режим являє собою новий вид обслуговування, який ще не має постійного ринку Рішення, що описується, базується на ретроспективному покращенні поліпшеного цифрового мультиплексора, який відповідає процедурі ієрархи синхронної цифрової передачі таким чином, що оператору потрібно тільки додати обслуговування в широкосмуговому режимі ATM, коли можна здійснити комерційне прийнятну систему відновлюється на основі управління потоком, що кредитується, з використанням каналу внутрішнього управління потоком Групі абонентів у вузлі мережі (звичайно, один вузол на удосконалений цифровий мультиплексор) розпорядником кредитів виділяється по умовчанню визначене число кредитів пропорційно до сумарної величини ширини смуги на обслуговування, яку погоджено з членами групи Ширина смуги на обслуговування абонентів виділяється на момент укладання контракту і є 8 величиною, аналогічною до тієї, що приходиться на канал пропускної здатності по каналу доступу для вузькосмугових видів обслуговування, наприклад, з основною швидкістю (ЗО виділених інтервалів у часі), парціальною основною швидкістю, базовою швидкістю (2В + D) цифрової системи з комплексним обслуговуваням (системи ISDN) і т д Для режиму ATM ширина смуги обслуговування може являти собою будь-яке значення аж до ширини смуги фізичного однонаправленого каналу передачі даних (при ВІДПОВІДНІЙ оплаті) Ширина смуги обслуговування встановлюється двома факторами, а саме максимальною швидкістю, яка обмежена ущільненням у часі з чередуванням інтервалів у часі в напрямку висхідного потоку між інтерфейсами ЛІНІЙ та спільним буфером, що забезпечує сполучення з комутатором маршрутизації та короткотерміновим значенням швидкості, що усереднюється на періоді, який можна порівнювати з розміром спільного буферу У сегменті доступу не передбачається обмежень з тривалості з'єднань та числа віртуальних каналів, що встановлюються - це входить до кола обов'язків систем керування та адміністрування на рівні комутації, вище рівня доступу Контроль встановлених віртуальних каналів входить до обов'язків міжмережевих шлюзів Для кожного елементу даних, що передаються в напрямку висхідного потоку передачі даних, кредит дебетується з рахунку вузла Контролер потоку періодично передає команду RESET ("Скидання") по каналу внутрішнього контролю потоку, і при розпізнаванні цієї команди у вузлі кредит за умовчанням буде відновлюватись Якщо всі кредити буде використано до того, як надійде команда RESET, пускові схеми формування трафіку в формувачеві розподілу будуть збільшувати приріст в буфері, подібно до того, як аналогічна дія адміністративного розподілу ресурсів дозволяє уникнути перевантаження центральної мережі з досягненням того ж самого ефекту зниження швидкості з буферу Цей досить складний метод керування потоком від індивідуальних вузлів дозволяє уникнути різких підвищень трафіку в кільцевому однонаправленому каналі передачі даних при кожній передачі команди RESET, що могло б мати місце при більш прямій логиці управління При цьому кожному вузлу виділяється частка ширини смуги загального одно-направленого каналу передачі даних, пропорційна до виділеного йому кредиту, та, отже, середньому значенню сумарної величини виділених смуг обслуговування Підсумовування встановлених по умовчанню кредитів для усіх вузлів в ланці з номінальною частотою команда RESET визначає інформаційну ємність ширини смуги однонаправленого каналу передачі даних Проте мається на увазі, що всі користувачі ІНІЦІЮЮТЬ свій трафік пропорційно до виділених їм смуг обслуговування, що, однак, рідко має місце в ДІЙСНОСТІ Більш типовою ситуацією є те, що деякі абоненти знаходяться в неактивному стані, в той час як ІНШІ - в стані високої активності В цьому випадку номінальна частота скидання буде призводити до того, що активні абоненти не будуть одержувати доступ, оскільки 45402 кредити їх вузлів вичерпано, крім того часу, коли ємність каналу зекономлено за рахунок неактивності інших вузлів Щоб уникнути такої ситуації, контролер потоку здійснює контроль зайнятості однонаправленого каналу передачі даних у всіх вузлах ланцюгу та, якщо активність є низькою в усіх вузлах, то інтервал між передачами команди RESET буде скорочуватись, щоб забезпечити більш активним абонентам можливість використання більшої частки ширини смуги в загальному ланцюгу Аналогічно, коли активність дуже висока, то інтервал між командами RESET збільшується Для внутрішнього контролю потоку використовуються перші два біти внутрішнього слоту, що передаються для формування каналів в напрямках за годинниковою стрілкою та проти неї, які незалежні від елементів даних, що передаються Іноді разом з цими каналами передбачаються контролери потоку для напрямку за годинниковою стрілкою та проти неї, вони є єдиними блоками, які здійснюють переривання каналу внутрішнього контролю потоку Коди, що передаються по каналу внутрішнього контролю потоку, мають наступний вид (лівий біт передається першим) 00 - низька зайнятість (нижче нижньої межі), 01 - зайнято (у встановлених межах), 10 - висока зайнятість (вище верхньої межі), 11 -скидання (RESET) Ці КОДИ обрано спеціально для забезпечення можливості зміни " на льоту" без введення затримки Всі вузли відповідають за встановлення перших трьох кодів ВІДПОВІДНО до стану зайнятості буферу висхідного потоку передачі даних, який спільно використовується Кожний код буде перезаписувати всі значення кодів нижче поданого коду Індикація RESET встановлюється контролером потоку для передачі в зворотному напрямку та передається в широкомовному режимі усім вузлам Слід ВІДМІТИТИ, ЩО контролер для спрямуван 10 ня передачі проти годинникової стрілки буде пропускати без зміни дані каналу внутрішнього контролю потоку для спрямування за годинниковою стрілкою Це означає, що той же самий канал внутрішнього контролю потоку повинен передавати усі чотири стани (тобто перші три стани для одного контролера та четвертий стан для другого) Канал внутрішнього контролю потоку бере свій початок з контролера потоку значенням 00 в кожному виділеному інтервалі часу (якщо тільки він не передає команди RESET) Канал внутрішнього контролю потоку приймається контролером потоку після завершення циклу передачі по вузлах та при цьому - для кожного виділеного інтервалу у часі внутрішнього контролю потоку, що містить індикацію високої активності (10), інтервал між командами RESET збільшується на один інтервал приросту, - для кожного виділеного інтервалу у часі, що містить індикацію зайнятості (01), не будуть виконуватися будь-які дії, - для кожного виділеного інтервалу у часі, що містить індикацію низької активності (00), інтервал між командами RESET буде зменшуватися на один інтервал приросту Якщо один вузол в ланцюгу має велике навантаження в однонаправленому каналі передачі даних, то всі інтервали внутрішнього контролю потоку, що пропускаються, буде встановлено в стан високої активності, доки навантаження не знизиться нижче рівня запуску Якщо в усіх вузлах ланцюгу має місце низьке навантаження в однонаправленому каналі передачі даних, то стан низької активності буде прийматися контролером потоку Цей механізм буде гарантувати, що в однонаправленому каналі передачі даних буде підтримуватися збалансоване навантаження з рівними можливостями для всіх, тобто встановлюється однаковий доступ для всіх абонентів Вхщнин потік ИХ1ДННИ ПОТІК Vlieiieea мережа GFG Комутато j GFC VPI Адресат VPI Адресат Транспорт VP! Джерето VPI Джерело VCI УСІ Доступ 11-влас 1 тип од [С1Р І. Т-клас 52 і тип код | G L P НЕС МЕС . корисне наваїггаження ATM 44 бяиток J, j J, корисне навантаження \ТМ ґ 48 байтов і І Фіг. 2а(п) Фіг. 2a(ij Виящнии поті! i t v \\BIF\C 1 S R S S Add буфер) азрмэла ["""ІРС™"" Фіг. 1 ело яяреси BBj-rpiBKiM Внугріши О | І Фіг гщ іИ!И1 Фіг 2Ь(И) 45402 11 12 Транспортний Пристрій для вибору маршруту Захід Or рлігавак я виклику та r№Uif;> ва ня )ЄЖ! ний кочутатор ережевнй в\зат го типу Сад Буфер вихідною І потоку {утворення трафіку контроль рівня і потоку) Го таекин ко мутнпфнии [if ( л epeatra) Головний передаючий пристрій Картка вузла ATM 2xSTM-1 Рівень доступу TDM bus Картка обліку АТМе лементі в Розповсюдження мульткплексних АТМ-елемстів ЗХІЯНОГХІ потоку (адаптація рівня) Інтерфейси абонентських ліній Фіі З Фіг. 4 Західний Зв'язок абонента Фіг. 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
