Безперервність якості обслуговування

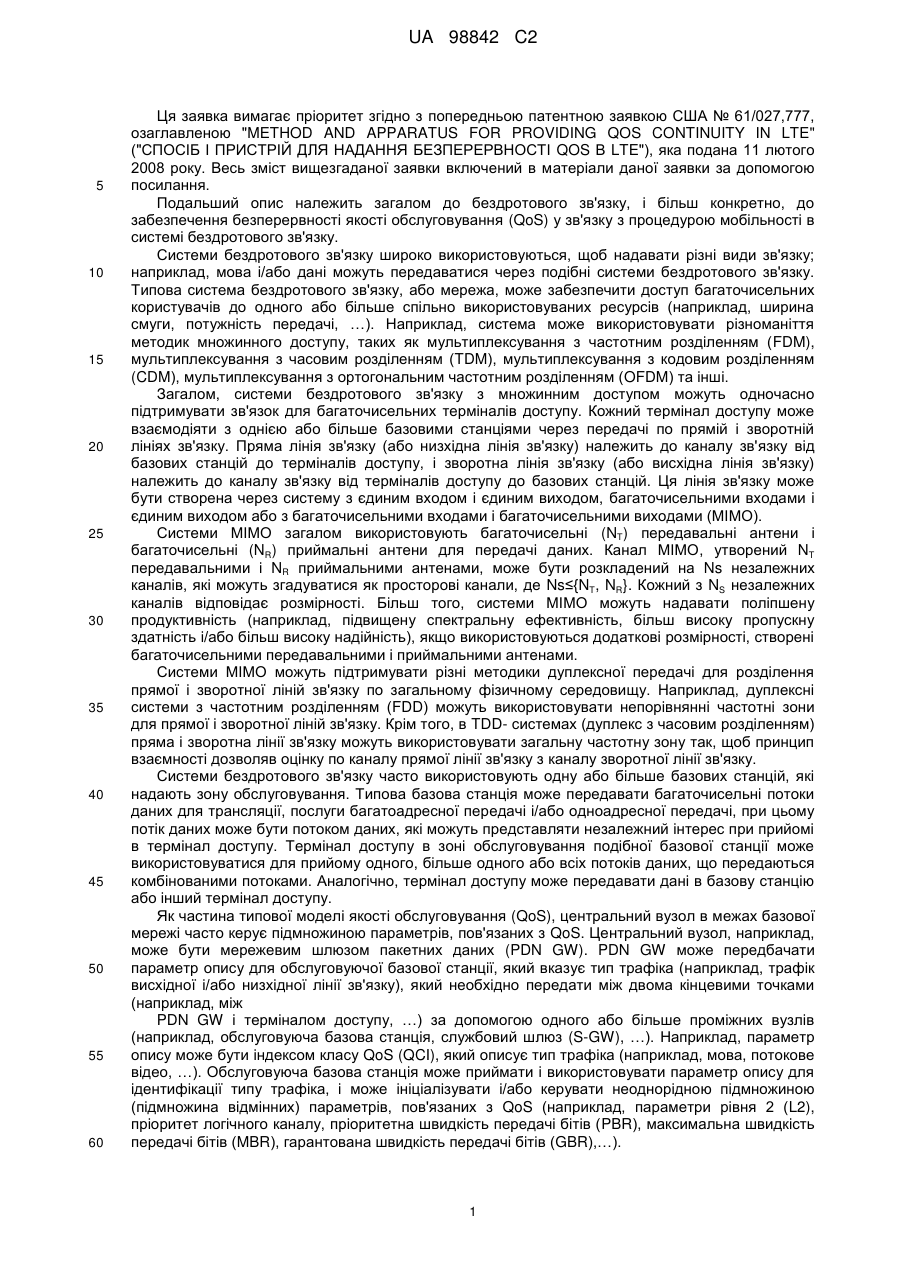

Реферат: Описані системи і методи, які забезпечують підтримку безперервності якості обслуговування (QoS) під час процедури мобільності між базовими станціями. Інформація конфігурації протоколу рівня 2 (L2) для QoS (наприклад, висхідної лінії зв'язку, низхідної лінії зв'язку) і/або інформація конфігурації QoS висхідної лінії зв'язку, встановлена вихідною базовою станцією, може передаватися через інтерфейс (наприклад, інтерфейс Х2,) в цільову базову станцію під час процедури мобільності між базовими станціями. Додатково, цільова базова станція може вибирати, чи використати повторно щонайменше частину інформації конфігурації протоколу L2 для QoS і/або інформації конфігурації QoS висхідної лінії зв'язку, прийнятої від вихідної базової станції. Більш того, інформація конфігурації протоколу L2 для QoS і/або інформація конфігурації QoS висхідної лінії зв'язку, не вибрана для повторного використання, може бути відновлена. UA 98842 C2 (12) UA 98842 C2 UA 98842 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ця заявка вимагає пріоритет згідно з попередньою патентною заявкою США № 61/027,777, озаглавленою "METHOD AND APPARATUS FOR PROVIDING QOS CONTINUITY IN LTE" ("СПОСІБ І ПРИСТРІЙ ДЛЯ НАДАННЯ БЕЗПЕРЕРВНОСТІ QOS В LTE"), яка подана 11 лютого 2008 року. Весь зміст вищезгаданої заявки включений в матеріали даної заявки за допомогою посилання. Подальший опис належить загалом до бездротового зв'язку, і більш конкретно, до забезпечення безперервності якості обслуговування (QoS) у зв'язку з процедурою мобільності в системі бездротового зв'язку. Системи бездротового зв'язку широко використовуються, щоб надавати різні види зв'язку; наприклад, мова і/або дані можуть передаватися через подібні системи бездротового зв'язку. Типова система бездротового зв'язку, або мережа, може забезпечити доступ багаточисельних користувачів до одного або більше спільно використовуваних ресурсів (наприклад, ширина смуги, потужність передачі, …). Наприклад, система може використовувати різноманіття методик множинного доступу, таких як мультиплексування з частотним розділенням (FDM), мультиплексування з часовим розділенням (TDM), мультиплексування з кодовим розділенням (CDM), мультиплексування з ортогональним частотним розділенням (OFDM) та інші. Загалом, системи бездротового зв'язку з множинним доступом можуть одночасно підтримувати зв'язок для багаточисельних терміналів доступу. Кожний термінал доступу може взаємодіяти з однією або більше базовими станціями через передачі по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) належить до каналу зв'язку від базових станцій до терміналів доступу, і зворотна лінія зв'язку (або висхідна лінія зв'язку) належить до каналу зв'язку від терміналів доступу до базових станцій. Ця лінія зв'язку може бути створена через систему з єдиним входом і єдиним виходом, багаточисельними входами і єдиним виходом або з багаточисельними входами і багаточисельними виходами (МІМО). Системи МІМО загалом використовують багаточисельні (NT) передавальні антени і багаточисельні (NR) приймальні антени для передачі даних. Канал МІМО, утворений NT передавальними і NR приймальними антенами, може бути розкладений на Ns незалежних каналів, які можуть згадуватися як просторові канали, де Ns≤{NT, NR}. Кожний з NS незалежних каналів відповідає розмірності. Більш того, системи МІМО можуть надавати поліпшену продуктивність (наприклад, підвищену спектральну ефективність, більш високу пропускну здатність і/або більш високу надійність), якщо використовуються додаткові розмірності, створені багаточисельними передавальними і приймальними антенами. Системи МІМО можуть підтримувати різні методики дуплексної передачі для розділення прямої і зворотної ліній зв'язку по загальному фізичному середовищу. Наприклад, дуплексні системи з частотним розділенням (FDD) можуть використовувати непорівнянні частотні зони для прямої і зворотної ліній зв'язку. Крім того, в TDD- системах (дуплекс з часовим розділенням) пряма і зворотна лінії зв'язку можуть використовувати загальну частотну зону так, щоб принцип взаємності дозволяв оцінку по каналу прямої лінії зв'язку з каналу зворотної лінії зв'язку. Системи бездротового зв'язку часто використовують одну або більше базових станцій, які надають зону обслуговування. Типова базова станція може передавати багаточисельні потоки даних для трансляції, послуги багатоадресної передачі і/або одноадресної передачі, при цьому потік даних може бути потоком даних, які можуть представляти незалежний інтерес при прийомі в термінал доступу. Термінал доступу в зоні обслуговування подібної базової станції може використовуватися для прийому одного, більше одного або всіх потоків даних, що передаються комбінованими потоками. Аналогічно, термінал доступу може передавати дані в базову станцію або інший термінал доступу. Як частина типової моделі якості обслуговування (QoS), центральний вузол в межах базової мережі часто керує підмножиною параметрів, пов'язаних з QoS. Центральний вузол, наприклад, може бути мережевим шлюзом пакетних даних (PDN GW). PDN GW може передбачати параметр опису для обслуговуючої базової станції, який вказує тип трафіка (наприклад, трафік висхідної і/або низхідної лінії зв'язку), який необхідно передати між двома кінцевими точками (наприклад, між PDN GW і терміналом доступу, …) за допомогою одного або більше проміжних вузлів (наприклад, обслуговуюча базова станція, службовий шлюз (S-GW), …). Наприклад, параметр опису може бути індексом класу QoS (QCI), який описує тип трафіка (наприклад, мова, потокове відео, …). Обслуговуюча базова станція може приймати і використовувати параметр опису для ідентифікації типу трафіка, і може ініціалізувати і/або керувати неоднорідною підмножиною (підмножина відмінних) параметрів, пов'язаних з QoS (наприклад, параметри рівня 2 (L2), пріоритет логічного каналу, пріоритетна швидкість передачі бітів (PBR), максимальна швидкість передачі бітів (MBR), гарантована швидкість передачі бітів (GBR),…). 1 UA 98842 C2 5 10 15 20 25 30 35 40 45 50 55 60 Через мобільну природу терміналів доступу загалом, термінал доступу може переміщуватися із зони обслуговування першої базової станції (наприклад, вихідна базова станція, …) в другу базову станцію (наприклад, цільова базова станція, …). Відповідно процедура мобільності (наприклад, передача обслуговування, перемикання обслуговування, …) може виконуватися виходячи з умови, щоб переходи терміналів доступу від обслуговування вихідною базовою станцією здійснювалися до обслуговування цільовою базовою станцією. Традиційним процедурам мобільності, проте, типово не вдається передавати підмножину параметрів QoS, встановлених вихідною базовою станцією для цільової базової станції. Коли використовують процедури мобільності, цільова базова станція може передбачатися з параметром опису від PDN GW, і, таким чином, може ідентифікувати тип трафіка. Крім того, цільова базова станція звичайно відновлює відмінну підмножину параметрів, пов'язаних з QoS (наприклад, раніше створених вихідною базовою станцією, …), оскільки подібні параметри типово не вдається передати в цільову базову станцію від вихідної базової станції (наприклад, в поєднанні з передачею обслуговування між базовими станціями, …), що може привести до переривання трафіка, збільшеного обміну повідомленнями сигналізації в радіоефірі, і т. п. Подальше являє собою спрощену суть винаходу одного або більше варіантів здійснення, для того щоб забезпечити базове розуміння подібних варіантів здійснення. Ця суть винаходу не є широким оглядом всіх передбачуваних варіантів здійснення, і він не має наміру ні ідентифікувати його ключові або критичні елементи всіх його варіантів здійснення, ні встановити межі об'єму яких-небудь або всіх його варіантів здійснення. Його єдина мета - представити деякі поняття одного або більше варіантів здійснення в спрощеній формі як вступ у більш докладному описі, який представлений далі. Згідно з одним або більше варіантами здійснення і його відповідним розкриттям, різні аспекти описані у зв'язку із забезпеченням підтримки безперервності QoS (якість обслуговування) під час процедури мобільності між базовими станціями. Інформація конфігурації рівня 2 (L2) для QoS (наприклад, висхідна лінія зв'язку, низхідна лінія зв'язку, …) і/або інформація конфігурації QoS висхідної лінії зв'язку, встановлена вихідною базовою станцією, може передаватися через інтерфейс (наприклад, інтерфейс Х2, …) в цільову базову станцію під час процедури мобільності між базовими станціями. Додатково, цільова базова станція може вибирати, чи використати повторно щонайменше частину інформації конфігурації протоколу L2 для QoS і/або інформацію конфігурації QoS висхідної лінії зв'язку, прийнятої від вихідної базової станції. Більш того, інформація конфігурації протоколу L2 для QoS і/або інформація конфігурації QoS висхідної лінії зв'язку, не вибрана для повторного використання, може бути відновлена. Згідно з пов'язаними аспектами, в даному документі описаний спосіб, який забезпечує надання безперервності якості обслуговування (QoS) під час процедури мобільності в середовищі бездротового зв'язку. Спосіб може включати в себе інформацію конфігурації протоколу рівня 2 (L2) для якості обслуговування (QoS), встановленої вихідною базовою станцією. Додатково, спосіб може включати в себе передачу інформації конфігурації протоколу L2 для QoS в цільову базову станцію від вихідної базової станції по інтерфейсу під час процедури мобільності між базовими станціями. Інший аспект належить до пристрою бездротового зв'язку. Пристрій бездротового зв'язку може включати в себе пам'ять, яка зберігає команди, пов'язані з ініціалізацією інформації конфігурації протоколу рівня 2 (L2) для якості обслуговування (QoS) для кожного односпрямованого радіоканалу, і передачею інформації конфігурації протоколу L2 для QoS в цільову базову станцію через інтерфейс Х2 під час процедури мобільності між базовими станціями. Додатково, пристрій бездротового зв'язку може включати в себе процесор, з'єднаний з пам'яттю, що конфігурується для виконання команд, збережених в пам'яті. Ще один аспект належить до пристрою бездротового зв'язку, який забезпечує підтримувати безперервність якості обслуговування (QoS) в середовищі бездротового зв'язку. Пристрій бездротового зв'язку може включати в себе засіб для ініціалізації інформації конфігурації протоколу рівня 2 (L2) для якості обслуговування (QoS), у вихідній базовій станції. Більш того, пристрій бездротового зв'язку може включати в себе засіб для передачі інформації конфігурації протоколу L2 для QoS, ініціалізованої у вихідній базовій станції, в цільову базову станцію по інтерфейсу під час процедури мобільності між базовими станціями. Ще один аспект належить до комп'ютерного програмного продукту, який може містити машиночитаний носій. Машиночитаний носій може включати в себе код, що зберігається на носії для ініціалізації інформації конфігурації протоколу рівня 2 (L2) для якості обслуговування (QoS), у вихідній базовій станції. Додатково, машиночитаний носій може містити код, що зберігається на носії для відправки інформації конфігурації протоколу L2 для QoS, 2 UA 98842 C2 5 10 15 20 25 30 35 40 45 50 55 ініціалізованої у вихідній базовій станції, в цільову базову станцію через інтерфейс Х2 під час передачі обслуговування між базовими станціями. Згідно з іншим аспектом, пристрій в системі бездротового зв'язку може включати в себе процесор, в якому процесор може конфігуруватися для розпізнавання інформації конфігурації протоколу рівня 2 (L2) для якості обслуговування (QoS), встановленої вихідною базовою станцією. Додатково, процесор може конфігуруватися для розпізнавання інформації конфігурації QoS висхідною лінією зв'язку, встановленою вихідною базовою станцією. Крім того, процесор може конфігуруватися для передачі інформації конфігурації протоколу L2 для QoS та інформації конфігурації QoS висхідної лінії зв'язку в цільову базову станцію від вихідної базової станції по інтерфейсу Х2 під час процедури мобільності між базовими станціями. Згідно з іншими аспектами, в даному документі описаний спосіб, який забезпечує збереження якості обслуговування (QoS) під час процедури мобільності в середовищі бездротового зв'язку. Спосіб може включати в себе прийом інформації конфігурації протоколу рівня 2 (L2) для якості обслуговування (QoS), встановленої вихідною базовою станцією, від вихідної базової станції через інтерфейс під час процедури мобільності між базовими станціями. Додатково, спосіб може містити вибір того, чи використати повторно щонайменше частину прийнятої інформації конфігурації протоколу L2 для QoS. Більш того, спосіб може включати в себе відновлення інформації конфігурації протоколу L2 для QoS, що залишилася, яка не була вибрана для повторного використання. Ще один аспект належить до пристрою бездротового зв'язку, який може включати в себе пам'ять, яка зберігає команди, пов'язані з отриманням інформації конфігурації протоколу рівня 2 (L2) для якості обслуговування (QoS), встановленої вихідною базовою станцією від вихідної базової станції через інтерфейс Х2 під час передачі обслуговування між базовими станціями, вибором, чи використати повторно щонайменше частину отриманої інформації конфігурації протоколу L2 для QoS, і відновленням інформації конфігурації протоколу L2 для QoS, що залишилася, яка не була вибрана для повторного використання. Додатково, пристрій бездротового зв'язку може містити процесор, з'єднаний з пам'яттю, що конфігурується для виконання команд, збережених в пам'яті. Інший аспект належить до пристрою бездротового зв'язку, який забезпечує підтримувати якість обслуговування (QoS) за допомогою процедури мобільності в середовищі бездротового зв'язку. Пристрій бездротового зв'язку може включати в себе засіб для отримання інформації конфігурації протоколу рівня 2 (L2) для якості обслуговування (QoS) від вихідної базової станції через інтерфейс під час процедури мобільності між базовими станціями. Більш того, пристрій бездротового зв'язку може включати в себе засіб для визначення того, чи використати повторно щонайменше частину отриманої інформації конфігурації протоколу L2 для QoS. Додатково, пристрій бездротового зв'язку може включати в себе засіб для використання інформації конфігурації протоколу L2, отриманої від базової станції, яка повинна бути використана повторно. Ще один аспект належить до комп'ютерного програмного продукту, який може містити машиночитаний носій. Машиночитаний носій може включати в себе код, що зберігається на носії, для отримання інформації конфігурації протоколу рівня 2 (L2) для якості обслуговування (QoS) від вихідної базової станції через інтерфейс під час процедури мобільності між базовими станціями. Додатково, машиночитаний носій може включати в себе код, що зберігається на носії для визначення, чи використати повторно щонайменше підмножину отриманої інформації конфігурації протоколу L2 для QoS. Більш того, машиночитаний носій може включати в себе код, що зберігається на носії, для використання інформації конфігурації протоколу L2, отриманої від базової станції, визначеної для повторного використання. Машиночитаний носій може також включати в себе код, збережений на носії для відновлення інформації конфігурації протоколу L2, визначеної, щоб не підлягати повторному використанню. Згідно з іншим аспектом, пристрій в системі бездротового зв'язку може включати в себе процесор, при цьому процесор може конфігуруватися для прийому щонайменше одного з інформації конфігурації протоколу рівня 2 (L2) висхідної лінії зв'язку для якості обслуговування (QoS), інформації конфігурації протоколу L2 низхідної лінії зв'язку для QoS, або інформації конфігурації QoS від вихідної базової станції по інтерфейсу Х2 під час процедури мобільності між базовими станціями. Більш того, процесор може конфігуруватися для вибору, чи використати повторно щонайменше одне з: інформації конфігурації протоколу рівня 2 (L2) висхідної лінії зв'язку для якості обслуговування (QoS), інформації конфігурації протоколу L2 низхідної лінії зв'язку для QoS, або інформації конфігурації QoS, прийнятих від вихідної базової станції. 3 UA 98842 C2 5 10 15 20 25 30 35 40 45 50 55 60 Для досягнення вищевикладених і пов'язаних цілей, один або більше варіантів здійснення містять ознаки, описані повністю надалі в даному документі і конкретно виділені у формулі винаходу. Наступний опис і прикладені креслення, детально викладені в даному документі, детально описують певні ілюстративні аспекти одного або більше варіантів здійснення. Ці аспекти, проте, вказують тільки на деякі з різних способів, в яких можуть бути використані принципи різних варіантів здійснення, і описані варіанти здійснення призначені, щоб включати в себе всі подібні аспекти і їх еквіваленти. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Фіг. 1 є ілюстрацією системи бездротового зв'язку згідно з різними аспектами, викладеними в даному документі. Фіг. 2 є ілюстрацією зразкової системи, яка передбачає безперервність QoS в середовищі бездротового зв'язку. Фіг. 3 є ілюстрацією зразкової системи, яка обмінюється параметрами, пов'язаними з QoS, між базовими станціями по інтерфейсу в середовищі бездротового зв'язку. Фіг. 4 є ілюстрацією зразкової методології, яка забезпечує надання безперервності якості обслуговування (QoS) під час процедури мобільності в середовищі бездротового зв'язку. Фіг. 5 є ілюстрацією зразкової методології, яка забезпечує підтримку якості обслуговування (QoS) під час процедури мобільності в середовищі бездротового зв'язку. Фіг. 6 є ілюстрацією зразкового термінала доступу, який може використовуватися в поєднанні з різними аспектами заявленого об'єкта винаходу. Фіг. 7 є ілюстрацією зразкової системи, яка підтримує безперервність QoS під час процедури мобільності в середовищі бездротового зв'язку. Фіг. 8 є ілюстрацією зразкового середовища бездротової мережі, яка може використовуватися в зв'язку з різними системами і способами, описаними в даному документі. Фіг. 9 є ілюстрацією зразкової системи, яка забезпечує підтримку безперервності якості обслуговування (QoS) в середовищі бездротового зв'язку. Фіг. 10 є ілюстрацією зразкової системи, яка забезпечує підтримку якості обслуговування (QoS) під час процедури мобільності в середовищі бездротового зв'язку. Далі описуються різні варіанти здійснення з посиланням на креслення, на яких однакові посилальні номери використані для позначення однакових елементів. У подальшому описі, для цілей пояснення, багато які конкретні деталі викладені, щоб забезпечити повне розуміння одного або більше варіантів здійснення. Проте, може бути очевидно, що подібні варіанти здійснення можуть бути застосовані на практиці без цих конкретних деталей. В інших випадках, у формі блок-схеми показані широко відомі структури і пристрої, щоб полегшити опис одного або більше варіантів здійснення. При використанні в даній заявці терміни "компонент", "модуль", "система" і т. п. означають посилання на пов'язану з комп'ютером об'єктну сутність, або апаратні засоби, вбудоване програмне забезпечення, поєднання апаратних засобів і програмного забезпечення, програмне забезпечення або програмне забезпечення в ході виконання. Наприклад, компонент може бути, але не обмежений, процесом, запущеним на процесорі, процесором, об'єктом, виконуваним файлом, потоком виконання, програмою і/або комп'ютером. За допомогою ілюстрації як додаток, виконуваний на обчислювальному пристрої, так і обчислювальний пристрій може бути компонентом. Один або більше компонентів можуть постійно знаходитися в межах процесу і/або потоку виконання, і компонент може бути локалізований на одному комп'ютері і/або розподілений між двома або більше комп'ютерами. Ці компоненти можуть виконуватися з різних машиночитаних носіїв, що мають різні структури даних, збереженими на них. Компоненти можуть обмінюватися даними за допомогою локальних і/або віддалених процесів, наприклад, відповідно до сигналу, що має один або більше пакетів даних (наприклад, даних з одного компоненту, взаємодіючого з іншим компонентом в локальній системі, розподіленій системі і/або по мережі, наприклад, по Інтернету з іншими системами за допомогою сигналу). Методи, описані в даному документі, можуть використовуватися для різних систем бездротового зв'язку, як множинний доступ з кодовим розділенням (CDMA), множинний доступ з часовим розділенням (TDMA), множинний доступ з частотним розділенням (FDMA), множинний доступ з ортогональним частотним розділенням (OFDMA), множинний доступ з частотним розділенням з єдиною несучою (SC-FDMA) та інші системи. Терміни "система" і "мережа" часто використовуються взаємозамінно. Система CDMA може реалізовувати радіотехнологію, наприклад, універсальний наземний радіодоступ (UTRA), CDMA2000 і т. д. UTRA включає в себе широкосмугову CDMA (W-CDMA) та інші варіанти CDMA. CDMA2000 охоплює стандарти IS-2000, IS-95 і IS-856. Система TDMA може реалізовувати радіотехнологію, наприклад, глобальну систему мобільного зв'язку (GSM). Система OFDMA може реалізовувати 4 UA 98842 C2 5 10 15 20 25 30 35 40 45 50 55 60 радіотехнологію, наприклад, виділений UTRA (E-UTRA), ультрамобільну широкосмугову передачу (UMB), IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802.20, Flash-OFDM і т. д. UTRA і E-UTRA є частиною системи універсального мобільного зв'язку (UMTS). Довгостроковий розвиток (LTE) З GPP є випуском, що планується UMTS, який використовує E-UTRA, який застосовує OFDMA по низхідній лінії зв'язку і SC-FDMA по висхідній лінії зв'язку. Множинний доступ з частотним розділенням з єдиною несучою (SC-FDMA) використовує модуляцію з єдиною несучою і корекцію частотної зони. SC-FDMA має аналогічну продуктивність і, головним чином, ту ж саму загальну складність, як і в системі OFDMA. Сигнал SC-FDMA має більш низьке відношення пікового значення потужності до середнього (PAPR), через його внутрішню структуру з єдиною несучою. SC-FDMA може використовуватися, наприклад, у взаємодіях по висхідній лінії зв'язку, де більш низьке PAPR приносить значну вигоду для терміналів доступу в термінах ефективності потужності передачі. Відповідно SCFDMA може бути реалізований, як схема множинного доступу висхідної лінії зв'язку в довгостроковому розвитку (LTE) 3GPP або виділеному UTRA. Крім того, різні варіанти здійснення описані в даному документі у зв'язку з терміналом доступу. Термінал доступу може також називатися системою, абонентським вузлом, абонентською станцією, мобільною станцією, мобільним телефоном, віддаленою станцією, віддаленим терміналом, мобільним пристроєм, абонентським терміналом, терміналом, пристроєм бездротового зв'язку, користувацьким агентом, абонентським пристроєм або абонентським обладнанням (UE). Термінал доступу може бути стільниковим телефоном, бездротовим телефоном, телефоном протоколу ініціації сеансу (SIP), станцією бездротової абонентської лінії (WLL), персональним цифровим помічником (PDA), кишеньковим пристроєм, який має можливість бездротового з'єднання, обчислювальним пристроєм або іншим обробляючим пристроєм, з'єднаним з бездротовим модемом. Крім того, різні варіанти здійснення описані в даному документі у зв'язку з базовою станцією. Базова станція може використовуватися для зв'язку з терміналом(ми) доступу і може також згадуватися як точка доступу, вузол В, виділений вузол В (eNodeB, eNB) або яка-небудь інша термінологія. Різні аспекти або ознаки, описані в даному документі, можуть бути реалізовані як спосіб, пристрій або виріб, що використовує методи стандартного програмування і/або конструювання. Термін "виріб", як використовуваний в матеріалах даної заявки, має наміром охоплювати комп'ютерну програму, доступну з будь-якого машиночитаного пристрою, несучої або носіїв. Наприклад, машиночитані носії можуть включати в себе, але не як обмеження, магнітні запам'ятовуючі пристрої (наприклад, жорсткий диск, дискету, магнітні смуги і т. д.), оптичні диски (наприклад, компакт-диск (CD), цифровий універсальний диск (DVD) і т. д.), смарт-карти, і пристрої флеш-пам'яті (наприклад, EPROM, картку, карту пам'яті, основний накопичувач і т. д.). Крім того, різні запам'ятовуючі носії, описані в даному документі, можуть являти собою один або більше пристроїв і/або інші машиночитані носії для зберігання інформації. Термін "машиночитаний носій" може включати в себе без обмеження бездротові канали та інші різні носії, що допускають зберігання, зміст і/або передачу команди(команд) і/або даних. Посилаючись тепер на Фіг. 1, проілюстрована система 100 бездротового зв'язку згідно з різними варіантами здійснення, представленими в даному документі. Система 100 містить базову станцію 102, яка може включати в себе багаточисельні групи антен. Наприклад, одна група антен може включати в себе антени 104 і 106, інша група може містити антени 108 і 110, і додаткова група може включати в себе антени 112 і 114. Дві антени проілюстровані для кожної групи антен; проте більше або менше антен можуть використовуватися для кожної групи. Базова станція 102 може Додатково, включати в себе ланцюжок передавачів і ланцюжок приймачів, кожний з яких, в свою чергу, містить множину компонентів, що асоціюються з передачею і прийомом сигналів (наприклад, процесори, модулятори, мультиплексори, демодулятори, демультиплексори, антени і т. д.), як буде прийнято до уваги фахівцем в даній галузі техніки. Базова станція 102 може взаємодіяти з одним або більше терміналами доступу, наприклад, терміналом 116 доступу і терміналом 122 доступу; проте, необхідно прийняти до уваги, що базова станція 102 може взаємодіяти з, головним чином, будь-яким числом терміналів доступу, аналогічних терміналам 116 і 122 доступу. Термінали 116 і 122 доступу можуть, наприклад, бути стільниковими телефонами, смартфонами, портативними комп'ютерами, кишеньковими пристроями зв'язку, кишеньковими обчислювальними пристроями, супутниковими радіо, системами глобального позиціонування, персональними цифровими помічниками (PDA) і/або будь-яким іншим відповідним пристроєм для зв'язку за системою 100 бездротового зв'язку. Як відображено, термінал 116 доступу знаходиться у взаємодії з антенами 112 і 114, де антени 112 і 114 передають інформацію в термінал 116 доступу по прямій лінії 118 зв'язку і приймають 5 UA 98842 C2 5 10 15 20 25 30 35 40 45 50 55 60 інформацію від термінала 116 доступу по зворотній лінії 120 зв'язку. Більш того, термінал 122 доступу знаходиться у взаємодії з антенами 104 і 106, де антени 104 і 106 передають інформацію в термінал 122 доступу по прямій лінії 124 зв'язку і приймають інформацію від термінала 122 доступу по зворотній лінії 126 зв'язку. У дуплексній системі з частотним розділенням (FDD) пряма лінія 118 зв'язку може використовувати інший частотний діапазон, ніж той, який використовується зворотною лінією 120 зв'язку, і пряма лінія 124 зв'язку може використовувати інший частотний діапазон, ніж той, який використовується, наприклад, зворотною лінією 126 зв'язку. Додатково, в дуплексній системі з часовим розділенням (TDD) пряма лінія 118 зв'язку і зворотна лінія 120 зв'язку можуть використовувати загальний частотний діапазон, пряма лінія 124 зв'язку і зворотна лінія 126 зв'язку можуть використовувати загальний частотний діапазон. Кожна група антен і/або зона, в якій вони призначені для взаємодії, можуть згадуватися як сектор базової станції 102. Наприклад, групи антен можуть призначатися для взаємодії з терміналами доступу в секторі зон, що покриваються базовою станцією 102. У взаємодії по прямих лініях 118 і 124 зв'язку передавальні антени базової станції 102 можуть використовувати формування променя для поліпшення відношення "сигнал-шум" прямих ліній 118 і 124 зв'язку для терміналів 116 і 122 доступу. Крім того, хоч базова станція 102 використовує формування променя для передачі в термінали 116 і 122 доступу, розосереджені по асоційованій зоні покриття, термінали доступу в сусідніх стільниках можуть зазнавати менших перешкод, в порівнянні з базовою станцією, що передає через єдину антену в усі свої термінали доступу. Система 100 допускає забезпечення безперервності якості обслуговування (QoS) в поєднанні з процедурою мобільності (наприклад, перемикання обслуговування, передача обслуговування, …) в середовищі бездротового зв'язку. Більш конкретно, для передачі обслуговування між базовими станціями базова станція 102 може відправляти інформацію конфігурації протоколу рівня 2 (L2) для QoS у відмінну базову станцію (не показано) і/або прийому інформації конфігурації протоколу L2 для QoS від відмінної базової станції. Інформація конфігурації протоколу L2 може бути інформацією конфігурації протоколу L2 висхідної лінії зв'язку і/або інформацією конфігурації протоколу L2 низхідної лінії зв'язку. Додатково, інформація конфігурації QoS висхідної лінії зв'язку може додатково або альтернативно переміщуватися між базовою станцією 102 і відмінною базовою станцією. Інформація конфігурації протоколу L2 і/або інформація конфігурації QoS висхідної лінії зв'язку може передаватися між базовою станцією 102 і відмінною базовою станцією через інтерфейс (наприклад, інтерфейс Х2, …). Згідно з ілюстрацією, базова станція 102 може бути вихідною базовою станцією, яка може обслуговувати термінал доступу (наприклад, термінал 116 доступу, термінал 122 доступу, …), до передачі обслуговування у відмінну базову станцію. Згідно з цією ілюстрацією, базова станція 102 може отримувати параметр опису (наприклад, індекс класу QoS (QCI), …) від базової мережі (наприклад, мережевий шлюз пакетних даних (PDN GW), …), який ідентифікує тип трафіка. Додатково, базова станція 102 може конфігурувати різні параметри, пов'язані з QoS. Під час процедури мобільності між базовими станціями, базова станція 102 може передавати параметри, пов'язані з QoS в цільову базову станцію (не показано) через інтерфейс (наприклад, інтерфейс Х2, …). Відповідно цільова базова станція може використовувати параметри, пов'язані з QoS, таким чином, мінімізуючи обмін повідомленнями сигналізації бездротовим способом, при підтримці QoS в процедурі мобільності (наприклад, до, під час і після процедури мобільності, …). Як додатковий приклад, базова станція 102 може бути цільовою базовою станцією, яка може обслуговувати термінал доступу (наприклад, термінал 116 доступу, термінал 122 доступу, …), після передачі обслуговування з відмінної базової станції. Наприклад, базова станція 102 може отримувати параметри, пов'язані з QoS, сконфігуровані вихідною базовою станцією (не показано) від подібної вихідної базової станції через інтерфейс (наприклад, інтерфейс Х2, …). Додатково, базова станція 102 може оцінювати, чи необхідно повторно використати прийняті параметри, пов'язані з QoS (або їх підмножину) або відновити параметри, пов'язані з QoS (або їх підмножину). Шляхом повторного використання прийнятих параметрів, пов'язаних з QoS, розрив трафіка і/або бездротової сигналізації може бути зменшений в поєднанні з процедурами мобільності між базовими станціями. На Фіг. 2 проілюстрована система 200, яка передбачає безперервність QoS в середовищі бездротового зв'язку. Система 200 включає в себе мережевий шлюз 202 пакетних даних (PDN GW), вихідну базову станцію 204, цільову базову станцію 206 і термінал 208 доступу. PDN GW 202 може взаємодіяти із зовнішньою мережею(мережами) пакетних даних (PDN) (не показано) (наприклад, інтернет, ІР-мультимедійна підсистема (IMS), …). PDN GW 202, наприклад, може 6 UA 98842 C2 5 10 15 20 25 30 35 40 45 50 55 60 обробляти виділення адреси, примусове виконання політики, пакетну класифікацію і маршрутизацію і так далі. Більш того, вихідна базова станція 204 і цільова базова станція 206 можуть передавати і/або приймати інформацію, сигнали, дані, інструкції, команди, біти, символи і тому подібне. Потрібно також брати до уваги, що термін базова станція також згадується як точка доступу, вузол В, виділений вузол ВВ (eNodeB, eNB) або іншим чином. Додатково, термінал 208 доступу може передавати і/або приймати інформацію, сигнали, дані, інструкції, команди, біти, символи і тому подібне. Більш того, хоч не показано, передбачається, що будьяке число базових станцій, аналогічне вихідній базовій станції 204 і/абоцільовій базовій станції 206, може включатися в систему 200 і/або будь-яке число терміналів доступу, аналогічних терміналу 208 доступу, може включатися в систему 200. Крім того, хоч і не відображено, потрібно брати до уваги, що вихідна базова станція 204 і цільова базова станція 206 можуть бути по суті схожими. Згідно з ілюстрацією, система 200 може бути системою на основі LTE (довгостроковий розвиток), проте, заявлений об'єкт винаходу, не обмежений цим. Віртуальне з'єднання може бути встановлене між двома кінцевими точками в системі 200; зокрема, подібне віртуальне з'єднання може створюватися між PDN GW 202 і терміналом 208 доступу (наприклад, PDN GW 202 або термінал 208 доступу може ініціювати встановлення віртуального з'єднання). Віртуальне з'єднання може згадуватися як виділений пакетний системний (EPS) односпрямований канал, і може включати в себе множину проміжних вузлів (наприклад, базова станція, службовий шлюз (S-GW), …). Кожний EPS-односпрямований канал може передбачати службу односпрямованого каналу і може бути асоційований з конкретними QoS-атрибутами. QoS-атрибути, відповідні вказаному EPS-односпрямованому каналу, можливо, щонайменше частково, описані за допомогою індексу класу QoS (QCI), що означає тип служби, який використовує подібне віртуальне з'єднання. Додатково, кожний EPS-односпрямований канал може включати в себе односпрямований радіоканал; таким чином, може бути використане перетворення один-до-одного між EPSодноспрямованими каналами і односпрямованими радіоканалами (наприклад, до, під час і після процедури мобільності). Односпрямований радіоканал (RB) може бути інформаційним каналом заданої пропускної здатності, затримки, частоти помилок по бітах і т. д. Односпрямований радіоканал може бути асоційований з бездротовим з'єднанням, що належить до відповідного EPS-односпрямованого каналу між вихідною базовою станцією 204 і терміналом 208 доступу (або між цільовою базовою станцією 206 і терміналом 208 доступу). Додатково, наприклад, радіоканал може відповідати логічному каналу. Згідно з ілюстрацією, може виконуватися процедура мобільності (наприклад, перемикання обслуговування, передача обслуговування) між базовими станціями. Слідуючи цій ілюстрації, термінал 208 доступу може обслуговуватися вихідною базовою станцією 204 (наприклад, вихідна базова станція 204 може бути проміжним вузлом, асоційованим з одним або більше EPS-односпрямованими каналами між PDN GW 202 і терміналом 208 доступу). Процедура мобільності може ініціюватися (наприклад, на основі радіовимірювання, отриманого вихідною базовою станцією 204 від термінала 208 доступу), який може викликати перехід до цільової базової станції 206, обслуговуючої термінал 208 доступу (наприклад, цільова базова станція 206 може заміняти вихідну базову станцію 204 як проміжний вузол, асоційований з щонайменше одним або більше EPS-односпрямованими каналами між PDN GW 202 і терміналом 208 доступу, …). Наприклад, процедура мобільності може виконуватися у відповідь на термінал 208 доступу, що переміщується із зони покриття вихідної базової станції 204 в зону покриття цільової базової станції 206. Додатково, треба взяти до уваги, що визначення EPSодноспрямованих каналів між PDN GW 202 і терміналом 208 доступу може залишатися незмінним (наприклад, з допомогою PDN GW 202) під час процедури мобільності між базовими станціями. Вихідна базова станція 204 може додатково, включати в себе ініціалі затор 210 конфігурації, модуль 212 передачі обслуговування і модуль 214 переміщення конфігурації. Ініціалізатор 210 конфігурації може конфігурувати параметри, пов'язані з QoS для ініціалізації в зв'язку з передачами висхідної лінії зв'язку і/або низхідної лінії зв'язку. Згідно з прикладом, ініціалізатор 210 конфігурації може встановлювати параметри, пов'язані з QoS на основі типу трафіка, вказаного PDN GW 202. PDN GW 202 може загалом описувати тип трафіка і може дозволяти вихідній базовій станції 204 конфігурувати параметри, пов'язані з QoS, основуючись на ньому. Наприклад, ініціалізатор 210 конфігурації може видавати інформацію конфігурації протоколу рівня 2 (L2) для QoS. Інформація конфігурації протоколу L2 може включати в себе параметри протоколу збіжності пакетних даних (PDCP), параметри керування радіозв'язком (RLC), параметри гібридного автоматичного запиту повторної передачі (HARQ), параметри керування доступом до середовища (МАС), їх поєднання і так далі для кожного односпрямованого 7 UA 98842 C2 5 10 15 20 25 30 35 40 45 50 55 радіоканалу. Інформація конфігурації протоколу L2 може включати в себе інформацію конфігурації протоколу L2 висхідної лінії зв'язку і/або інформаціюконфігурації протоколу L2 низхідної лінії зв'язку. Більш того, ініціалізатор 210 конфігурації може встановлювати QoSпараметри, наприклад, пріоритет логічного каналу, пріоритетну швидкість передачі бітів (PBR), максимальну швидкість передачі бітів (MBR), гарантовану швидкість передачі бітів (GBR), їх поєднання і тому подібне. Параметри QoS, що формуються ініціалізатором 210 конфігурації, можуть включати в себе QoS-параметри висхідної лінії зв'язку і/або QoS-параметри низхідної лінії зв'язку. Додатково, модуль 212 передачі обслуговування може готувати цільову базову станцію 206 і/або термінал 208 доступу для процедури мобільності (наприклад, перемикання обслуговування, передача обслуговування) від вихідної базової станції 204 в цільову базову станцію 206. Модуль 212 передачі обслуговування, наприклад, може спрямовувати дані, встановлені в чергу для передачі, інформацію синхронізації або інші дані синхронізації, підтвердження прийому або дані повторної передачі, і/або будь-яку іншу інформацію, відповідну для надання допомоги в переході від вихідної базової станції 204 до цільової базової станції 206. Додатково, модуль 212 передачі обслуговування може переривати з'єднання між вихідною базовою станцією 204 і терміналом 208 доступу при передачі обслуговування до цільової базової станції 206. Більш того, модуль 214 переміщення конфігурації може відправляти параметри, пов'язані з QoS, встановленою вихідною базовою станцією 204 (або відмінною базовою станцією, якщо процедура мобільності між базовими станціями була раніше здійснена), в цільову базову станцію 206. Модуль 214 переміщення конфігурації може передавати параметри, пов'язані з QoS, що конфігурується вихідною базовою станцією 204 по інтерфейсу (наприклад, інтерфейс 216 X2, …). Інтерфейс 216 X2 може бути інтерфейсом для взаємодії двох базових станцій (наприклад, вихідна базова станція 204 і цільова базова станція 206) в межах архітектури виділеної універсальної наземної мережі радіодоступу (E-UTRAN). Інтерфейс 216 X2 може підтримувати обмін інформацією сигналізації між вихідною базовою станцією 204 і цільовою базовою станцією 206. Додатково, інтерфейс 216 X2 може підтримувати напрямок блоків пакетних даних (PDU) у відповідні кінцеві точки тунелю. Більш того, з логічної точки зору, інтерфейс 216 X2 може бути двоточковим інтерфейсом між вихідною базовою станцією 204 і цільовою базовою станцією 206 в межах E-UTRAN; проте, пряме фізичне з'єднання між вихідною базовою станцією 204 і цільовою базовою станцією 206 не треба використовувати для подібного логічного двоточкового інтерфейсу 216 X2. Цільова базова станція 206 може додатково включати в себе модуль 218 передачі обслуговування і модуль 220 підтримки конфігурації. Модуль 218 передачі обслуговування може готувати цільову базову станцію 206 для процедури мобільності. Модуль 218 передачі обслуговування може отримувати інформацію, пов'язану з процедурою мобільності від вихідної базової станції 204 (наприклад, що направляється модулем 212 передачі обслуговування). Подібна інформація може включати в себе, наприклад, дані, вміщені в чергу для передачі, інформацію синхронізації або інші дані синхронізації, підтвердження прийому або дані повторної передачі і/або будь-яку іншу інформацію, яка підходить для допомоги в переході. Додатково, модуль 218 передачі обслуговування може встановлювати з'єднання між цільовою базовою станцією 206 і терміналом 208 доступу. Модуль 220 підтримки конфігурації може приймати і використовувати параметри, пов'язані з QoS, що конфігурується вихідною базовою станцією 204 і відправляти по інтерфейсу 216 X2. Наприклад, модуль 214 переміщення конфігурації (наприклад, вихідна базова станція 204) може передавати параметри, пов'язані з QoS, встановленою вихідною базовою станцією 204, до блоку 220 підтримки конфігурації (наприклад, цільової базової станції 204) через інтерфейс 216 X2. Параметри, пов'язані з QoS, сконфігуровані вихідною базовою станцією 204, можуть включати в себе інформацію конфігурації протоколу L2 висхідної лінії зв'язку, інформацію конфігурації протоколу L2 низхідної лінії зв'язку і/або параметри QoS висхідної лінії зв'язку. Модуль 220 підтримки конфігурації може повторно використовувати прийняті параметри, пов'язані з QoS, встановленою вихідною базовою станцією 204. За допомогою повторного використання подібних параметрів, відновлення параметрів (або їх частини) не треба виконувати за допомогою цільової базової станції 206; таким чином, безперервність QoS під час передачі обслуговування між базовими станціями може поліпшуватися при зниженні бездротової сигналізації. Навпаки, традиційні методи типово відновлюють параметри, пов'язані з QoS, за допомогою цільової базової станції 206, що може привести до порушення трафіка, потенційних змін в QoS і так далі. 8 UA 98842 C2 5 10 15 20 25 30 35 40 45 50 55 На Фіг. 3 проілюстрована система 300, яка обмінюється параметрами, пов'язаними з QoS, між базовими станціями по інтерфейсу в середовищі бездротового зв'язку. Система 300 включає в себе вихідну базову станцію 204 і цільову базову станцію 206. Вихідна базова станція 204 може включати в себе ініціалізатор 210 конфігурації, модуль 212 передачі обслуговування і модуль 214 переміщення конфігурації як описано в даному документі. Цільова базова станція 206 може включати в себе модуль 218 передачі обслуговування і модуль 220 підтримки конфігурації, як описано в даному документі. Додатково, вихідна базова станція 204 і цільова базова станція 206 можуть обмінюватися параметрами, пов'язаними з QoS через інтерфейс 216 X2. Більш того, модуль 220 підтримки конфігурації цільової базової станції 206 може додатково включати в себе селектор 302, який може оцінювати параметри, пов'язані з QoS, створені вихідною базовою станцією 204 і прийняті через інтерфейс 216 X2. Додатково або альтернативно, селектор 302 може аналізувати цільову базову станцію 206 і вихідну базову станцію 204 (наприклад, порівнювати постачальників послуг таких базових станцій). На основі вищевикладеного, селектор 302 може вибирати, чи потрібно використовувати прийняті параметри, пов'язані з QoS, сконфігуровані вихідною базовою станцією 204 (або їх підмножину). Цільова базова станція 206 може додатково включати в себе ініціалізатор 304 конфігурації, який, можливо, головним чином, аналогічний ініціалізатору 210 конфігурації вихідної базової станції 204. Коли селектор 302 приймає рішення відмовитися від використання параметрів, пов'язаних з QoS, встановлюваних вихідною базовою станцією 204, ініціалізатор 304 конфігурації може відновлювати подібні параметри (наприклад, на основі інформації про тип трафіка, отриманій від PDN GW). По низхідній лінії зв'язку, QoS може надаватися в односпрямовані канали єдиного термінала доступу за допомогою різних механізмів. Ці механізми можуть включати в себе взаємнооднозначну відповідність між EPS-односпрямованими каналами і односпрямованими радіоканалами. Додатково, механізми можуть включати в себе конфігурацію параметрів PDCP, RLC, HARQ і МАС (наприклад, інформація конфігурації протоколу L2 низхідної лінії зв'язку) для кожного односпрямованого радіоканалу. Більш того, механізми можуть включати в себе використання політик планувальника базової станції для призначення пріоритетів між різними односпрямованими каналами єдиного термінала доступу. Наприклад, конфігурація протоколів L2 низхідної лінії зв'язку (наприклад, PDCP, RLC, HARQ, МАС) може бути визначеною для базової станції, і різні постачальники послуг базових станцій можуть використовувати різні методики для надання параметрів, пов'язаних з QoS на основі інформації, отриманій від PDN GW. Більш того, використання політик планувальника базової станції може розрізнюватися в залежності від постачальника послуг. Додатково, політики планувальника базової станції можуть належати до конфігурації протоколів L2. Відповідно різні постачальники послуг базових станцій можуть реалізовувати різні планувальники, що може привести до різних конфігурацій L2. При умові, що конфігурація протоколів L2 і політики планувальника можуть бути дозволені в базовій станції і можуть залежати один від одного, під час передачі обслуговування між базовими станціями, здійснюваними між базовими станціями різних постачальників послуг, параметри L2 низхідної лінії зв'язку можуть бути відновлені (наприклад, розрив, що потенційно виходить в режимі односпрямованих радіоканалів). Таким чином, селектор 302 може розпізнавати передачу обслуговування між базовими станціями, здійснювану між базовими станціями від різних постачальників послуг, і, отже, може вибрати для ініціалізатора 304 конфігурації відновити параметри L2. Як інший приклад, для передач обслуговування між базовими станціями, здійснюваних між базовими станціями із загальним постачальником послуг базової станції, політики планувальника можуть бути аналогічними, що може привести до аналогічних конфігурацій протоколу L2. У подібному випадку селектор 302 може вибрати використати інформацію конфігурації протоколу L2, отриману від вихідної базової станції 204 швидше через інтерфейс 216 X2, ніж відновлювати подібні параметри (наприклад, за допомогою ініціалізатора 304 конфігурації). Таким чином, для обробки вищезгаданих прикладів, які використовують загальну процедуру, які можуть мінімізувати розрив QoS низхідної лінії зв'язку до і після передачі обслуговування між базовими станціями, вихідна базова станція 204 може передавати інформацію конфігурації L2 низхідної лінії зв'язку в цільову базову станцію 206 (наприклад, по інтерфейсу 216 X2). Цільова базова станція 206 (наприклад, селектор 302) може потім вирішити використати або не використати повторно протоколи L2 низхідної лінії зв'язку, як конфігурується вихідною базовою станцією 204 для термінала доступу. 9 UA 98842 C2 5 10 15 20 25 30 35 40 45 50 55 60 По висхідній лінії зв'язку, QoS може надаватися в односпрямовані канали єдиного термінала доступу за допомогою різних механізмів. Механізми можуть включати в себе взаємнооднозначне зіставлення між EPS-односпрямованими каналами і односпрямованими радіоканалами. Додатково, механізми можуть включати в себе конфігурацію параметрів PDCP, RLC, HARQ і МАС (наприклад, інформація конфігурації протоколу L2 висхідної лінії зв'язку) для кожного односпрямованого радіоканалу. Більш того, механізми можуть включати в себе конфігурацію інформації конфігурації QoS висхідної лінії зв'язку, таку як, наприклад, пріоритет логічного каналу, пріоритетна швидкість передачі бітів (PBR), максимальна швидкість передачі бітів (MBR), гарантована швидкість передачі бітів (GBR) і т. д. Конфігурація протоколів L2 висхідної лінії зв'язку може оброблятися, по суті, аналогічно протоколам L2 низхідної лінії зв'язку, як описано вище. Додатково, конфігурація QoS висхідної лінії зв'язку пріоритету логічного каналу, PBR, MBR, GBR і тому подібне, може бути стандартизована і може розглядатися, по суті, аналогічно інформації конфігурації протоколу L2 низхідної лінії зв'язку. Таким чином, під час передачі обслуговування між базовими станціями, вихідна базова станція 204 може передавати інформацію конфігурації протоколу L2 висхідною лінією зв'язку та інформацію конфігурації QoS (наприклад, пріоритет логічного каналу, PBR, MBR, GBR) в цільову базову станцію 206 (наприклад, по інтерфейсу 216 X2). Отже, селектор 302 може розпізнавати, чи потрібно повторно використати інформацію конфігурації протоколу L2 висхідної лінії зв'язку (або її підмножину) і/або інформацію конфігурації QoS висхідної лінії зв'язку, отриману від вихідної базової станції 204. Більш того, ініціалізатор 304 конфігурації може відновити інформацію конфігурації протоколу L2 висхідної лінії зв'язку і/або інформацію конфігурації QoS висхідної лінії зв'язку, що вибирається повторно не використовувати селектором 302. Різна інформація, що належить до конфігурації L2, може відправлятися від вихідної базової станції 204 в цільову базову станцію 206. Прикладом параметра PDCP, яким можна обмінюватися є профіль надійного стиснення заголовків (ROHC), використовуваний вихідною базовою станцією 204. Згідно з іншою ілюстрацією, параметр RLC, який може передаватися, може бути індикатором, відповідним режиму RLC (наприклад, підтверджуваним режимом, непідтверджуваним режимом), використовуваним вихідною базовою станцією 204. Більш того, якщо використовується підтверджуваний режим, інформація конфігурації L2, що відправляється через інтерфейс 216 X2, може додатково включати в себе множину циклів відсутності підтвердження прийому (NAK), тип таймера для використання при оцінці втрати пакету, спосіб опитування термінала доступу для запиту про звіти і так далі. Додатково, якщо використовується непідтверджений режим, інформація конфігурації L2, що передається по інтерфейсу 216 X2, може належати до безперервності часу, протягом якого користувач або пакет став неможливим для планування. Як інший приклад, МАС-параметр, яким можна обмінюватися, може бути індикатором, який визначає тип планування (наприклад, динамічний, напівпостійний, …), який використовується вихідною базовою станцією 204. На Фіг. 4-5 проілюстровані методи відносно надання безперервності QoS під час процедури мобільності в середовищі бездротового зв'язку. Хоч з метою спрощення пояснення, методи показані і описані як послідовність дій, необхідно брати до уваги, що методи не обмежені порядком дій, оскільки деякі дії можуть відповідно до одного або більше варіантів здійснення, відбуватися в різному порядку і/або паралельно з іншими діями, відносно показаного і описаного в даному документі. Наприклад, фахівцям в даній галузі техніки повинно бути зрозуміло, що метод, як альтернатива, міг би бути представлений як послідовність взаємопов'язаних станів або подій, таких як діаграма станів. Більш того, не всі проілюстровані дії можуть бути необхідні, щоб реалізувати метод відповідно до одного або більше варіантів здійснення. На Фіг. 4 проілюстрована методологія 400, яка забезпечує надання безперервності якості обслуговування (QoS) під час процедури мобільності в середовищі бездротового зв'язку. На 402 інформація конфігурації протоколу рівня 2 (L2) для якості обслуговування (QoS), встановленої вихідною базовою станцією, може ідентифікуватися. Наприклад, інформація конфігурації протоколу L2 для QoS може включати в себе інформацію конфігурації протоколу L2 висхідної лінії зв'язку. Згідно з іншим прикладом, інформація конфігурації протоколу L2 може включати в себе інформацію конфігурації протоколу L2 низхідної лінії зв'язку. Додатково, інформація конфігурації протоколу L2 для QoS може ініціалізуватися і/або керуватися вихідною базовою станцією для кожного односпрямованого радіоканалу. Більш того, інформація конфігурації протоколу L2 для QoS може включати в себе параметри протоколу збіжності пакетних даних (PDCP), параметри керування радіозв'язком (RLC), параметри гібридного автоматичного запиту повторної передачі (HARQ), параметри керування доступом до середовища (МАС), їх 10 UA 98842 C2 5 10 15 20 25 30 35 40 45 50 55 60 поєднання і так далі для кожного односпрямованого радіоканалу. Наприклад, може розпізнаватися інформація конфігурації QoS висхідної лінії зв'язку, що встановлюється вихідною базовою станцією. Інформація конфігурації QoS висхідної лінії зв'язку може включати в себе, наприклад, пріоритет логічного каналу, пріоритетну швидкість передачі бітів (PBR), максимальну швидкість передачі бітів (MBR), гарантовану швидкість передачі бітів (GBR), їх поєднання і тому подібне. У 404 інформація конфігурації протоколу L2 для QoS може передаватися в цільову базову станцію від вихідної базової станції по інтерфейсу під час процедури мобільності між базовими станціями. Інтерфейс, наприклад, може бути інтерфейсом Х2. Згідно з додатковим прикладом, інформація конфігурації QoS висхідної лінії зв'язку, що встановлюється вихідною базовою станцією, може додатково або альтернативно передаватися в цільову базову станцію по інтерфейсу під час процедури мобільності між базовими станціями. На Фіг. 5 проілюстрований метод 500, який забезпечує підтримку якості обслуговування (QoS) під час процедури мобільності в середовищі бездротового зв'язку. У 502 інформація конфігурації протоколу рівня 2 (L2) для якості обслуговування (QoS), встановленої вихідною базовою станцією, може прийматися від вихідної базової станції через інтерфейс під час процедури мобільності між базовими станціями. Інтерфейс, наприклад, може бути інтерфейсом Х2. Додатково, інформація конфігурації протоколу L2 може включати в себе інформацію конфігурації протоколу L2 висхідної лінії зв'язку і/або інформацію конфігурації протоколу L2 низхідної лінії зв'язку. Більш того, інформація конфігурації протоколу L2 може конфігуруватися вихідною базовою станцією для кожного односпрямованого радіоканалу. Інформація конфігурації протоколу L2 для QoS може включати в себе параметри протоколу збіжності пакетних даних (PDCP), параметри керування радіозв'язком (RLC), параметри гібридного автоматичного запиту повторної передачі (HARQ), параметри керування доступом до середовища (МАС), їх поєднання і так далі для кожного односпрямованого радіоканалу. Згідно з іншим прикладом, інформація конфігурації QoS висхідної лінії зв'язку, що встановлюється вихідною базовою станцією, може додатково або альтернативно прийматися від вихідної базової станції через інтерфейс під час процедури мобільності між базовими станціями. Інформація конфігурації QoS висхідної лінії зв'язку може включати в себе, наприклад, пріоритет логічного каналу, пріоритетну швидкість передачі бітів (PBR), максимальну швидкість передачі бітів (MBR), гарантовану швидкість передачі бітів (GBR), їх поєднання і тому подібне. У 504 вибір може виконуватися відносно того, чи використовувати повторно щонайменше частину прийнятої інформації конфігурації протоколу L2 для QoS. Згідно з іншим прикладом, вибір може здійснюватися відносно того, чи використати повторно щонайменше частину прийнятої інформації конфігурації QoS висхідної лінії зв'язку. Більш того, прийнята інформація конфігурації протоколу L2 для QoS і/або прийнята інформація конфігурації QoS висхідної лінії зв'язку, що вибирається для повторного використання, може застосовуватися при взаємодії з терміналом доступу по висхідній лінії зв'язку і/або низхідній лінії зв'язку. Згідно з ілюстрацією, вибір може бути оснований на порівнянні постачальників послуг для вихідної базової станції і цільової базової станції. У 506 інформація конфігурації протоколу L2 для QoS, що залишилася, яка не була вибрана для повторного використання, може бути відновлена. Додатково або альтернативно, інформація конфігурації QoS висхідної лінії зв'язку, що залишилася, яка не була вибрана для повторного використання, може бути відновлена. Зрозуміло, що згідно з одним або більше аспектами, описаними в даному документі, логічні висновки можуть бути зроблені відносно підтримки безперервності QoS в середовищі бездротового зв'язку. Як використовується тут, термін "робити логічний висновок" або "логічний висновок" загалом посилається на процес логічного міркування або логічного висновку станів системи, середовища і/або користувача з набору спостережень, які зафіксовані за допомогою подій і/або даних. Логічний висновок може бути використаний, щоб ідентифікувати окремий контекст або дію або, наприклад, може формувати розподіл ймовірностей по станах. Логічний висновок може бути ймовірним, тобто обчисленням розподілу ймовірностей по станах, які цікавлять на основі аналізу даних і подій. Логічний висновок також може посилатися на методи, що використовуються для компонування високорівневих подій з набору подій і/або даних. Такий логічний висновок має результатом створення нових подій або дій з набору подій, що спостерігаються і/або збережених даних подій, в будь-якому випадку, є чи ні події взаємопов'язаними в безпосередній тимчасовій близькості, і чи походять події і дані від одного або декількох джерел подій і даних. Згідно з прикладом, один або більше способів, представлені вище, можуть включати в себе виведення логічних висновків, що належать до вибору інформації конфігурації протоколу L2 11 UA 98842 C2 5 10 15 20 25 30 35 40 45 50 55 60 і/або інформації конфігурації QoS висхідної лінії зв'язку для обміну по інтерфейсу під час процедури мобільності між базовими станціями. Як додаткова ілюстрація, може бути зроблений логічний висновок відносно визначення, чи використовувати повторно або відновлювати інформацію конфігурації протоколу L2 і/або інформацію конфігурації QoS висхідної лінії зв'язку. Зрозуміло, що вищевикладені приклади є ілюстративними і не призначені обмежувати множину логічних висновків, які можуть бути зроблені, або спосіб виведення подібних логічних висновків в зв'язку з різними варіантами здійснення і/або способами, описаними в даному документі. Фіг. 6 є ілюстрацією термінала 600 доступу, який може використовуватися в зв'язку з різними аспектами заявленого об'єкта винаходу. Термінал 600 доступу містить приймач 602, який приймає сигнал від, наприклад, приймальної антени (не показано) і виконує типові дії (наприклад, фільтрує, посилює, проводить перетворення з пониженням частоти і т. д.) над прийнятим сигналом і оцифровує умовний сигнал для отримання вибірок. Приймач 602 може бути, наприклад, приймачем MMSE і може містити демодулятор 604, який може демодулювати прийняті символи і надавати їх в процесор 606 для оцінки каналу. Процесор 606 може бути процесором, призначеним для аналізу інформації, прийнятої приймачем 602, і/або для формування інформації для передачі передавачем 612, процесором, який керує одним або більше компонентами термінала 600 доступу, і/або процесором, який як аналізує інформацію, прийняту приймачем 602, формує інформацію для передачі передавачем 612, так і керує одним або більше компонентами термінала 600 доступу. Термінал 600 доступу може додатково містити пам'ять 608, яка оперативно з'єднана з процесором 606 і яка може зберігати дані для передачі, прийняті дані і будь-яку іншу відповідну інформацію, пов'язану із здійсненням різних дій і функцій, викладених в даному документі. Зрозуміло, що інформаційне сховище (наприклад, пам'ять 608), описане в даному документі, може бути або енергозалежною пам'яттю, або енергонезалежною пам'яттю або може включати в себе як енергозалежну, так і енергонезалежну пам'ять. Як ілюстрація, а не обмеження, енергонезалежна пам'ять може включати в себе постійний запам'ятовуючий пристрій (ПЗП, ROM), програмований ПЗП (ППЗП, PROM), електрично-програмований ПЗП (ЕСПЗП, EPROM), електрично стираний програмований ПЗП (ЕСППЗП, EEPROM), або флешпам'ять. Енергозалежна пам'ять може включати в себе оперативний запам'ятовуючий пристрій (RAM), який виступає як зовнішній кеш. Як ілюстрація, а не обмеження, ОЗП (RAM) є в розпорядженні в багатьох видах, таких як синхронний ОЗП (SRAM), динамічний ОЗП (DRAM), синхронний DRAM (SDRAM), SDRAM з подвоєною швидкістю передачі даних (DDR SDRAM), вдосконалений SDRAM (ESDRAM), DRAM з синхронним каналом обміну (SLDRAM) і ОЗП з шиною прямого резидентного доступу (DRRAM). Пам'ять 608 згідно із заявленими системами і способами призначена, щоб включати в себе без обмеження ці і будь-які інші відповідні типи пам'яті. Термінал 600 доступу ще додатково містить модулятор 60 і передавач 612, який передає дані, сигнал і т. д. в базову станцію. Хоч відображений як окремий від процесора 606, потрібно прийняти до уваги, що модулятор 610 може бути частиною процесора 606 або множиною процесорів (не показано). Фіг. 7 є ілюстрацією системи 700, яка підтримує безперервність QoS під час процедури мобільності в середовищі бездротового зв'язку. Система 700 містить базову станцію 702 (наприклад, точку доступу) з приймачем 710, який приймає сигнал(и) від одного або більше терміналів 704 доступу за допомогою множини приймальних антен 706 і передавач 724, який передає в один або більше терміналів 704 доступу за допомогою передавальної антени 708. Приймач 710 може приймати інформацію від приймальних антен 706 і оперативно зв'язаний з демодулятором 712, яким демодулює прийняту інформацію. Демодульовані символи аналізуються процесором 714, який може бути аналогічним процесору, описаному вище у відношенні Фіг. 6 і який оперативно з'єднаний з пам'яттю 716, яка зберігає дані, які необхідно передати в або прийняти від термінала(ів) 704 доступу і/або будь-яку іншу відповідну інформацію, пов'язану із здійсненням різних дій і функцій, викладених в даному документі. Процесор 714 додатково з'єднується з блоком 718 переміщення конфігурації, який може передавати інформацію конфігурації протоколу L2 висхідної і/або низхідної лінії зв'язку і/або інформацію конфігурації QoS висхідної лінії зв'язку у відмінну базову станцію (не показано). Більш того, базова станція 702 може включати в себе модуль 720 підтримки конфігурації, який може приймати інформацію конфігурації протоколу L2 висхідної і/або низхідної лінії зв'язку і/або інформацію конфігурації QoS висхідної лінії зв'язку, встановленої відмінною базовою станцією (не показано), від відмінної базової станції. Модуль 718 переміщення конфігурації і модуль 720 підтримки конфігурації може обмінюватися інформацією конфігурації з відмінною базовою станцією через інтерфейс (наприклад, інтерфейс Х2)(не показано). Потрібно брати до уваги, що 12 UA 98842 C2 5 10 15 20 25 30 35 40 45 50 55 модуль 718 переміщення конфігурації може бути, по суті, аналогічним блоку 214 переміщення конфігурації Фіг. 2, і/або модуль 720 підтримки конфігурації може бути, по суті, аналогічним блоку 220 підтримки конфігурації Фіг. 2. Більш того, хоч не показано, передбачається, що базова станція 702 може включати в себе ініціалізатор конфігурації (який може бути, головним чином, аналогічним ініціалізатору 210 конфігурації Фіг. 2 і/або ініціалізатору 304 конфігурації Фіг. 3), модуль передачі (який може бути аналогічним модулю 212 передачі Фіг. 2 і/або модулю 218 передачі Фіг. 2) і/або селектор (який може бути аналогічним селектору 302 Фіг. 3). Базова станція 702 може додатково включати в себе модулятор 722. Модулятор 722 може мультиплексу вати кадр для передачі за допомогою передавача 724 через антени 708 в термінал(и) 704 доступу, згідно з вищезазначеним описом. Хоч показаний як окремий від процесора 714, зрозуміло, що модуль 718 оцінки зворотного зв'язку ресурсів, які запізнюються, планувальник 720 і/або модулятор 722 можуть бути частиною процесора 714 або множиною процесорів (не показано). Фіг. 8 показує зразкову систему 800 бездротового зв'язку. Система 800 бездротового зв'язку показує одну базову станцію 810 і один термінал 850 доступу скорочено. Однак потрібно брати до уваги, що система 800 може включати в себе більше ніж одну базову станцію і/або більше ніж один термінал доступу, при цьому додаткові базові станції і/або термінали доступу можуть бути аналогічні або розрізнюватися для зразкової базової станції 810 і термінала 850 доступу, описаного нижче. Крім того, потрібно брати до уваги, що базова станція 810 і/або термінал 850 доступу можуть використовувати системи (Фіг. 1-3, 6-7 і 9-10) і/або способи (Фіг. 4-5), описані в даному документі, щоб підтримувати бездротовий зв'язок між ними. У базовій станції 810 дані трафіка для множини потоків даних надані з джерела 812 даних для передавального (ТХ) процесора 814 даних. Згідно з прикладом, кожний потік даних може бути переданий по відповідній антені. Процесор 814 даних ТХ формату є, кодує і чергує потік даних трафіка на основі конкретної схеми кодування, вибраній для цього потоку даних, щоб надати кодовані дані. Кодовані дані для кожного потоку даних можуть мультиплексуватися за допомогою даних пілот-сигналу, використовуючи методи OFDM (мультиплексування з ортогональним частотним розділенням). Додатково або альтернативно пілотні символи можуть бути мультиплексовані з частотним розділенням (FDM), з часовим розділенням (TDM) або з кодовим розділенням (CDM). Дані пілот-сигналу є типово відомим шаблоном даних, який обробляється відомим чином і може використовуватися в терміналі 850 доступу для оцінки характеристики каналу. Мультиплексовані дані пілот-сигналу і кодовані дані для кожного потоку даних можуть модулюватися (наприклад, відображаються на символи) на основі конкретної схеми модуляції (наприклад, двійкова фазова маніпуляція (BPSK), квадратурна фазова маніпуляція (QSPK), Мфазова маніпуляція (M-PSK), М-квадратурна амплітудна модуляція (M-QAM) і т. д.), вибраної для цього потоку даних для надання символів модуляції. Швидкість передачі даних, кодування і модуляція для кожного потоку даних може бути визначена командами, що виконуються або що надаються процесором 830. Символи модуляції для потоків даних можуть надаватися процесору 820 ТХ МІМО, який може Додатково, обробляти символи модуляції (наприклад, для OFDM). Процесор 820 ТХ МІМО потім надає NT потоків символів модуляції для приймачів-передавачів (TMTR) NT з 822а по 822t. У різних варіантах здійснення процесор 820 ТХ МІМО використовує вагові коефіцієнти діаграми спрямованості для символів потоків даних і для антени, від якої передається символ. Кожний передавач 822 приймає і обробляє відповідний потік символів для надання одного або більше аналогових сигналів і додатково приводить в певний стан (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали для надання модульованого сигналу, відповідного для передачі по каналу МІМО. Крім того, NT модульованих сигналів від передавачів з 822а по 822t передаються від NT антен з 824а по відповідно 824t. У терміналі 850 доступу передані модульовані сигнали приймаються за допомогою NR антен 852а - 852г і прийнятий сигнал від кожної антени 852 надається у відповідний приймач (RCVR) 854а - 854 г. Кожний приймач 854 обробляє (наприклад, фільтрує, посилює і перетворює з пониженням частоти) відповідний сигнал, перетворює в цифрову форму оброблений сигнал, щоб надати вибірки, і додатково обробляє вибірки, щоб надати відповідний "прийнятий" потік символів. Процесор 860 даних RX може приймати і обробляти NR прийнятих потоків символів від NR приймачів 854 на основі конкретного методу обробки приймача для надання NT "виявлених" потоків символів. Процесор 860 даних RX може демодулювати, зворотно чергувати і декодувати кожний виявлений потік символів для відновлення даних трафіка для потоку даних. Обробка 13 UA 98842 C2 5 10 15 20 25 30 35 40 45 50 55 60 процесором 860 даних RX є додатковою до тієї, яка здійснюється процесором 820 ТХ МІМО і процесором 814 даних ТХ в базовій станції 810. Процесор 870 може періодично визначати, яку доступну технологію необхідно використати, як описано вище. Додатково, процесор 870 може формулювати повідомлення зворотної лінії зв'язку, що містить частину індексів матриці і частину оцінних значень. Повідомлення зворотної лінії зв'язку може містити різні типи інформації відносно каналу зв'язку і/або прийнятого потоку даних. Повідомлення зворотної лінії зв'язку може оброблятися за допомогою процесора 838 даних ТХ, який також приймає дані трафіка для множини потоків даних з джерела 836 даних, модульованих модулятором 880, перетворених передавачами 854а-854г і що зворотно передаються в базову станцію 810. У базовій станції 810 модульовані сигнали від термінала 850 доступу приймаються антенами 824, перетворюються приймачами 822, демодулюються демодулятором 840 і обробляються процесором 842 даних RX для витягання повідомлення зворотної лінії зв'язку, що передається терміналом 850 доступу. Додатково, процесор 830 може обробляти витягнуте повідомлення для визначення, яку матрицю попереднього кодування використати для визначення вагових коефіцієнтів променів. Процесори 830 і 870 можуть спрямовувати (наприклад, контролюють, координують, керують і т. д.) роботу в базовій станції 810 і відповідно терміналі 850 доступу. Відповідні процесори 830 і 870 можуть бути зв'язані з пам'яттю 832 і 872, яка зберігає програмні коди і дані. Процесори 830 і 870 можуть також виконувати обчислення для витягання частоти і оцінок імпульсної характеристики для висхідної і відповідно низхідної лінії зв'язку. В одному аспекті логічні канали класифікуються на керуючі канали і канали трафіка. Логічні керуючі канали можуть включати в себе широкомовний керуючий канал (ВССН), який є DLканалом для трансляції системної керуючої інформації. Додатково, логічні керуючі канали можуть включати в себе керуючий канал пошукового виклику (РССН), який є DL-каналом, який передає інформацію пошуку. Більш того, логічні керуючі канали можуть містити груповий керуючий канал (МССН), який є DL-каналом типу "з точки до множини точок", що використовується для передачі інформації планування і керування для послуги мультимедійної широкомовної і групової передачі (MBMS) для одного або декількох МТСН. Загалом, після встановлення RRC- з'єднання (керування радіоресурсами), цей канал використовується лише тими UE, які приймають MBMS (наприклад, колишній MCCH+MSCH). Крім того, логічні керуючі канали можуть включати в себе виділений керуючий канал (DCCH), який є двоспрямованим двоточковим каналом, який передає виділену керуючу інформацію і може використовуватися UE, які мають RRC-з'єднання. У аспекті, логічні канали трафіка можуть містити виділений канал трафіка (DTCH), який є двоспрямованим двоточковим каналом, виділеним для одного UE, для передачі абонентської інформації. Крім того, логічні канали трафіка можуть включати в себе груповий канал трафіка (МТСН) для DL-каналу типу "з точки до множини точок" для передачі даних трафіка. В одному аспекті транспортні канали класифікуються на DL і UL. Транспортні канали DL містять широкомовний канал (ВСН), спільно використовуваний канал даних низхідної лінії зв'язку (DL-SDCH) і канал пошуку (РСН). РСН може підтримувати енергозбереження UE (наприклад, цикл переривчастого прийому (DRX) може вказуватися мережею для UE) за допомогою широкомовної передачі по всьому стільнику і відображення на ресурси фізичного рівня (PHY), які можуть використовуватися для інших керуючих каналів/каналу трафіка. ULтранспортні канали можуть містити канал випадкового доступу (RACH), канал запитів (REQCH), спільно використовуваний канал даних висхідної лінії зв'язку (UL-SDCH) і множину PHY-каналів. PHY- канали можуть включати в себе набір DL- каналів і UL-каналів. Наприклад, канали DL PHY можуть включати в себе загальний пілотний канал (СРІСН), канал синхронізації (SCH); загальний керуючий канал (СССН); спільно використовуваний керуючий канал, DL (SDCCH); багатоадресний керуючий канал (МССН); спільно використовуваний канал призначення UL (SUACH); канал підтвердження (АСКСН); фізичний спільно використовуваний канал даних DL (DL-PSDCH); канал керування потужністю UL (UPCCH); канал покажчика пошукового виклику (РІСН) і/або канал покажчика навантаження (LICH). Як додаткова ілюстрація, канали UL PHY можуть включати в себе фізичний канал випадкового доступу (PRACH); канал покажчика якості каналу (CQICH); канал підтвердження (АСКСН); канал покажчика підмножини антен (ASICH); спільно використовуваний канал запиту (SREQCH); фізичний спільно використовуваний канал даних UL (UL-PSDCH)i/a6o широкомовний пілотний канал (ВРІСН). Потрібно розуміти, що варіанти здійснення, описані в даному документі, можуть бути реалізовані в апаратному забезпеченні, програмному забезпеченні, вбудованому програмному забезпеченні, зв'язуючому програмному забезпеченні, мікрокоді або будь-якому їх поєднанні. 14 UA 98842 C2 5 10 15 20 25 30 35 40 45 50 55 60 Для варіанту здійснення апаратного забезпечення обробляючі блоки можуть бути реалізовані в одній або більше інтегральних схемах прикладної орієнтації (ASIC), цифрових сигнальних процесорах (DSP), цифрових сигнальних обробляючих пристроях (DSPD), програмованих логічних пристроях (PLD), програмованих користувачем вентильних матрицях (FPGA), процесорах, контролерах, мікроконтролерах, мікропроцесорах, інших електронних блоках, спроектованих для виконання функцій, описаних в даному документі, або їх поєднання. Коли варіанти здійснення реалізовані в програмному забезпеченні, вбудованому програмному забезпеченні, зв'язуючому програмному забезпеченні або мікрокоді, програмному коді або сегментах коду, вони можуть зберігатися в машиночитаному носії, наприклад, компоненті запам'ятовуючого пристрою. Сегмент коду може являти собою процедуру, функцію, підпрограму, програму, процедуру, стандартну підпрограму, модуль, пакет програмного забезпечення, клас або будь-яке поєднання команд, структур даних або операторів програм. Сегмент коду може бути зв'язаний з іншим сегментом коду або апаратною схемою через передачу і/або прийом інформації, даних, аргументів, параметрів або вмісту пам'яті. Інформація, аргументи, параметри, дані і т. д. можуть пересилатися, перенаправлятися або передаватися, використовуючи будь-який відповідний засіб, включаючи спільне використання пам'яті, пересилку повідомлень, естафетну передачу, передачу по мережі і т. д. Для програмної реалізації методи, описані в даному документі, можуть бути реалізовані за допомогою модулів (наприклад, процедури, функції і так далі), які виконують функції, описані в даному документі. Коди програмного забезпечення можуть зберігатися в елементах пам'яті і виконуватися процесорами. Комірка пам'яті може бути реалізована в процесорі або бути зовнішньою по відношенню до процесора, в цьому випадку вона може бути комунікативно з'єднана з процесором через різні засоби, як відомо в даній галузі техніки. На Фіг. 9 проілюстрована система 900, яка забезпечує підтримку безперервності якості обслуговування (QoS) в середовищі бездротового зв'язку. Наприклад, система 900 може постійно знаходитися, щонайменше частково, в базовій станції. Потрібно брати до уваги, що система 900 представлена як така, що включає функціональні блоки, які можуть бути функціональними блоками, які представляють функції, реалізовані за допомогою процесора, програмного забезпечення, або їх поєднання (наприклад, вбудованого програмного забезпечення). Система 900 включає в себе логічне угрупування 902 електричних компонентів, які можуть діяти спільно. Наприклад, логічне угрупування 902 може включати в себе електричний компонент для ініціалізації інформації конфігурації протоколу рівня 2 (L2) для якості обслуговування (QoS) у вихідній базовій станції 904. Більш того, логічне угрупування 902 може включати в себе електричний компонент для передачі інформації конфігурації протоколу L2 для QoS, ініціалізованої у вихідній базовій станції в цільову базову станцію по інтерфейсу під час процедури 906 мобільності між базовими станціями. Крім того, логічне угрупування 902 може додатково включати в себе електричний компонент для установки інформації конфігурації QoS висхідної лінії зв'язку у вихідній базовій станції 908. Логічне угрупування 902 може також додатково включати в себе електричний компонент для відправки інформації конфігурації QoS висхідної лінії зв'язку, встановленої у вихідній базовій станції, в цільову базову станцію через інтерфейс під час процедури 910 мобільності між базовими станціями. Крім того, система 900 може включати в себе пам'ять 912, яка зберігає команди для виконання функцій, асоційованих з електричними компонентами 904, 906, 908 і 910. Хоч показані як зовнішні до пам'яті 912, потрібно розуміти, що один або більше електричних компонентів 904, 906, 908 і 910 можуть існувати в межах пам'яті 912. На Фіг. 10 проілюстрована система 1000, яка забезпечує підтримку якості обслуговування (QoS) протягом процедури мобільності в середовищі бездротового зв'язку. Наприклад, система 1000 може постійно знаходитися, щонайменше частково, в базовій станції. Потрібно брати до уваги, що система 1000 представлена як така, що включає функціональні блоки, які можуть бути функціональними блоками, які являють собою функції, реалізовані за допомогою процесора, програмного забезпечення, або їх поєднання (наприклад, вбудованого програмного забезпечення). Система 1000 включає в себе логічне угрупування 1002 електричних компонентів, які можуть діяти спільно. Наприклад, логічне угрупування 1002 може включати в себе електричний компонент для отримання інформації конфігурації протоколу рівня 2 (L2) для якості обслуговування (QoS) від вихідної базової станції через інтерфейс під час процедури 1004 мобільності між базовими станціями. Додатково, логічне угрупування 1002 може включати в себе електричний компонент для визначення того, чи потрібно повторно використати щонайменше частину отриманої інформації конфігурації протоколу L2 для QoS 1006. Більш того, логічне угрупування 1002 може включати в себе електричний компонент для використання інформації конфігурації протоколу L2, отриманої від вихідної базової станції, визначеної для 15 UA 98842 C2 5 10 15 повторного використання 1008. Логічне угрупування 1002 може також додатково включати в себе електричний компонент для відновлення інформації конфігурації протоколу L2, визначеної, як не використовувана повторно 1010. Крім того, система 1000 може включати в себе пам'ять 1012, яка зберігає команди для виконання функцій, асоційованих з електричними компонентами 1004Д006, 1008 і 1010. Хоч показані як зовнішні до пам'яті 1012, потрібно розуміти, що один або більше електричних компонентів 1004, 1006, 1008 і 1010 можуть існувати в межах пам'яті 1012. Те, що було описано вище, включає в себе приклади одного або більше варіантів здійснення. Природно, неможливо описати кожну потенційну комбінацію компонентів або принципів для цілей опису вищезгаданих варіантів здійснення, але фахівцеві в даній галузі техніки повинно бути зрозуміло, що можливі багато які додаткові комбінації і зміни різних варіантів здійснення. Відповідно, мається на увазі, що описані варіанти здійснення охоплюють всі подібні зміни, модифікації і варіації, які відповідають суті і об'єму прикладеної формули винаходу. Крім того, в тій мірі, в якій термін "включає в себе", використовується в докладному описі або формулі винаходу, мається на увазі, що подібний термін є охоплюючим, аналогічно до терміну "що містить", як термін "що містить" інтерпретується, коли використовується як перехідне слово у формулі винаходу. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 1. Спосіб, який забезпечує надання безперервності якості обслуговування (QoS) під час процедури мобільності в середовищі бездротового зв'язку, що включає етапи, на яких: ідентифікують інформацію конфігурації протоколу рівня 2 (L2) для якості обслуговування (QoS), встановлену вихідною базовою станцією; і передають інформацію конфігурації протоколу L2 для QoS в цільову базову станцію від вихідної базової станції по інтерфейсу під час процедури мобільності між базовими станціями. 2. Спосіб за п. 1, в якому інформація конфігурації протоколу L2 включає в себе інформацію конфігурації протоколу L2 низхідної лінії зв'язку. 3. Спосіб за п. 1, в якому інформація конфігурації протоколу L2 включає в себе інформацію конфігурації протоколу L2 висхідної лінії зв'язку. 4. Спосіб за п. 1, який додатково включає етап, на якому ініціалізують інформацію конфігурації протоколу L2 для QoS для кожного односпрямованого радіоканалу. 5. Спосіб за п. 1, в якому інформація конфігурації протоколу L2 включає в себе щонайменше одне з параметра протоколу збіжності пакетних даних (PDCP), параметра керування лінією радіозв'язку (RLC), параметра гібридного автоматичного запиту повторної передачі (HARQ) або параметра керування доступом до середовища (МАС). 6. Спосіб за п. 1, в якому інтерфейс є інтерфейсом Х2. 7. Спосіб за п. 1, який додатково включає етапи, на яких: розпізнають інформацію конфігурації QoS висхідної лінії зв'язку, встановлену вихідною базовою станцією; і передають інформацію конфігурації QoS висхідної лінії зв'язку, встановлену вихідною базовою станцією, в цільову базову станцію по інтерфейсу під час процедури мобільності між базовими станціями. 8. Спосіб за п. 7, в якому інформація конфігурації QoS включає в себе одне або більше з пріоритету логічного каналу, пріоритетної швидкості передачі бітів (PBR), максимальної швидкості передачі бітів (MBR) або гарантованої швидкості передачі бітів (GBR). 9. Пристрій бездротового зв'язку, який містить: пам'ять, яка зберігає команди, пов'язані з ініціалізацією інформації конфігурації протоколу рівня 2 (L2) для якості обслуговування (QoS) для кожного односпрямованого радіоканалу і передачею інформації конфігурації протоколу L2 для QoS в цільову базову станцію через інтерфейс Х2 під час процедури мобільності між базовими станціями; і процесор, з'єднаний з пам'яттю, сконфігурований для виконання команд, збережених в пам'яті. 10. Пристрій бездротового зв'язку за п. 9, в якому інформація конфігурації протоколу L2 включає в себе інформацію конфігурації протоколу L2 низхідної лінії зв'язку. 11. Пристрій бездротового зв'язку за п. 9, в якому інформація конфігурації протоколу L2 включає в себе інформацію конфігурації протоколу L2 висхідної лінії зв'язку. 12. Пристрій бездротового зв'язку за п. 9, в якому інформація конфігурації протоколу L2 включає в себе щонайменше одне з параметра протоколу збіжності пакетних даних (PDCP), параметра керування лінією радіозв'язку (RLC), параметра гібридного автоматичного запиту повторної передачі (HARQ) або параметра керування доступом до середовища (МАС). 16 UA 98842 C2 5 10 15 20 25 30 35 40 45 50 55 60 13. Пристрій бездротового зв'язку за п. 9, в якому пам'ять додатково зберігає команди, пов'язані з установленням інформації конфігурації QoS висхідної лінії зв'язку і відправленням інформації конфігурації QoS висхідної лінії зв'язку в цільову базову станцію через інтерфейс Х2 під час процедури мобільності між базовими станціями. 14. Пристрій бездротового зв'язку за п. 13, в якому інформація конфігурації QoS включає в себе одне або більше з пріоритету логічного каналу, пріоритетної швидкості передачі бітів (PBR), максимальної швидкості передачі бітів (MBR) або гарантованої швидкості передачі бітів (GBR). 15. Пристрій бездротового зв'язку, який забезпечує підтримку безперервності якості обслуговування (QoS) в середовищі бездротового зв'язку, який містить: засіб для ініціалізації інформації конфігурації протоколу рівня 2 (L2) для якості обслуговування (QoS) у вихідній базовій станції; і засіб для передачі інформації конфігурації протоколу L2 для QoS, ініціалізованої у вихідній базовій станції, в цільову базову станцію через інтерфейс під час процедури мобільності між базовими станціями. 16. Пристрій бездротового зв'язку за п. 15, в якому інформація конфігурації протоколу L2 включає в себе щонайменше одне з інформації конфігурації протоколу L2 низхідної лінії зв'язку або інформації конфігурації протоколу L2 висхідної лінії зв'язку. 17. Пристрій бездротового зв'язку за п. 15, в якому інформація конфігурації протоколу L2 включає в себе щонайменше одне з параметра протоколу збіжності пакетних даних (PDCP), параметра керування лінією радіозв'язку (RLC), параметра гібридного автоматичного запиту повторної передачі (HARQ) або параметра керування доступом до середовища (МАС). 18. Пристрій бездротового зв'язку за п. 15, який додатково містить: засіб для установлення інформації конфігурації QoS висхідної лінії зв'язку у вихідній базовій станції; і засіб для відправлення інформації конфігурації QoS висхідної лінії зв'язку, встановленої у вихідній базовій станції, в цільову базову станцію по інтерфейсу під час процедури мобільності між базовими станціями. 19. Пристрій бездротового зв'язку за п. 18, в якому інформація конфігурації QoS включає в себе одне або більше з пріоритету логічного каналу, пріоритетної швидкості передачі бітів (PBR), максимальної швидкості передачі бітів (MBR) або гарантованої швидкості передачі бітів (GBR). 20. Машиночитаний носій для зберігання на ньому команд, причому ці команди містять коди для: ініціалізації інформації конфігурації протоколу рівня 2 (L2) для якості обслуговування (QoS) у вихідній базовій станції; і відправлення інформації конфігурації протоколу L2 для QoS, ініціалізованої у вихідній базовій станції, в цільову базову станцію через інтерфейс Х2 під час передачі обслуговування між базовими станціями. 21. Машиночитаний носій за п. 20, в якому інформація конфігурації протоколу L2 включає в себе щонайменше одне з параметра протоколу збіжності пакетних даних (PDCP), параметра керування лінією радіозв'язку (RLC), параметра гібридного автоматичного запиту повторної передачі (HARQ) або параметра керування доступом до середовища (МАС). 22. Машиночитаний носій за п. 20, причому команди додатково містять коди для: ініціалізації інформації конфігурації QoS висхідної лінії зв'язку у вихідній базовій станції; і відправки інформації конфігурації QoS висхідної лінії зв'язку, встановленої у вихідній базовій станції, в цільову базову станцію по інтерфейсу під час передачі обслуговування між базовими станціями. 23. Машиночитаний носій за п. 22, в якому інформація конфігурації QoS включає в себе одне або більше з пріоритету логічного каналу, пріоритетної швидкості передачі бітів (PBR), максимальної швидкості передачі бітів (MBR) або гарантованої швидкості передачі бітів (GBR). 24. Пристрій в системі бездротового зв'язку, який містить: процесор, сконфігурований, щоб: розпізнавати інформацію конфігурації протоколу рівня 2 (L2) для якості обслуговування (QoS), встановлену вихідною базовою станцією; розпізнавати інформацію конфігурації QoS висхідної лінії зв'язку, встановлену вихідною базовою станцією; і передавати інформацію конфігурації протоколу L2 для QoS та інформацію конфігурації QoS висхідної лінії зв'язку в цільову базову станцію від вихідної базової станції по інтерфейсу Х2 під час процедури мобільності між базовими станціями. 25. Спосіб, який забезпечує підтримку якості обслуговування (QoS) під час процедури мобільності в середовищі бездротового зв'язку, який включає етапи, на яких: 17 UA 98842 C2 5 10 15 20 25 30 35 40 45 50 55 приймають інформацію конфігурації протоколу рівня 2 (L2) для якості обслуговування (QoS), встановлену вихідною базовою станцією, від вихідної базової станції через інтерфейс під час процедури мобільності між базовими станціями; вибирають, чи використовувати повторно щонайменше частину прийнятої інформації конфігурації протоколу L2 для QoS; і відновлюють інформацію конфігурації протоколу L2 для QoS, що залишилася, яка не була вибрана для повторного використання. 26. Спосіб за п. 25, в якому інтерфейс є інтерфейсом Х2. 27. Спосіб за п. 25, в якому інформація конфігурації протоколу L2 включає в себе щонайменше одне з параметра протоколу збіжності пакетних даних (PDCP), параметра керування лінією радіозв'язку (RLC), параметра гібридного автоматичного запиту повторної передачі (HARQ) або параметра керування доступом до середовища (МАС). 28. Спосіб за п. 25, який додатково включає етап, на якому вибирають, чи використовувати повторно щонайменше частину прийнятої інформації конфігурації протоколу L2 для QoS на основі порівняння постачальників послуг для вихідної базової станції і цільової базової станції. 29. Спосіб за п. 25, який додатково включає етап, на якому використовують прийняту конфігурацію протоколу L2 для QoS, вибрану для повторного використання, коли взаємодіють з терміналом доступу. 30. Спосіб за п. 25, який додатково включає етапи, на яких: приймають інформацію конфігурації QoS висхідної лінії зв'язку, встановленої вихідною базовою станцією, від вихідної базової станції по інтерфейсу під час процедури мобільності між базовими станціями; вибирають, чи використовувати повторно щонайменше частину прийнятої інформації конфігурації QoS; і відновлюють інформацію конфігурації QoS, що залишилася, яка не була вибрана для повторного використання. 31. Спосіб за п. 30, в якому інформація конфігурації QoS включає в себе одне або більше з пріоритету логічного каналу, пріоритетної швидкості передачі бітів (PBR), максимальної швидкості передачі бітів (MBR) або гарантованої швидкості передачі бітів (GBR). 32. Пристрій бездротового зв'язку, що містить: пам'ять, яка зберігає команди, пов'язані з отриманням інформації конфігурації протоколу рівня 2 (L2) для якості обслуговування (QoS), встановленої вихідною базовою станцією, від вихідної базової станції через інтерфейс Х2 під час передачі обслуговування між базовими станціями, вибором, чи використовувати повторно щонайменше частину отриманої інформації конфігурації протоколу L2 для QoS, і відновленням інформації конфігурації протоколу L2 для QoS, що залишилась, яка не була вибрана для повторного використання; і процесор, з'єднаний з пам'яттю, сконфігурований для виконання команд, збережених в пам'яті. 33. Пристрій бездротового зв'язку за п. 32, в якому інформація конфігурації протоколу L2 включає в себе щонайменше одне з параметра протоколу збіжності пакетних даних (PDCP), параметра керування лінією радіозв'язку (RLC), параметра гібридного автоматичного запиту повторної передачі (HARQ) або параметра керування доступом до середовища (МАС). 34. Пристрій бездротового зв'язку за п. 32, в якому пам'ять додатково зберігає команди, пов'язані з використанням прийнятої конфігурації протоколу L2 для QoS, вибраної для повторного використання, при взаємодії з терміналом доступу. 35. Пристрій бездротового зв'язку за п. 32, в якому пам'ять додатково зберігає команди, пов'язані з отриманням інформації конфігурації QoS висхідної лінії зв'язку, встановленої вихідною базовою станцією, від вихідної базової станції через інтерфейс Х2 під час передачі обслуговування між базовими станціями, вибором, чи використовувати повторно щонайменше частину отриманої інформації конфігурації QoS, використанням отриманої інформації конфігурації QoS, вибраної для повторного використання, і відновленням інформації конфігурації QoS, що залишилась, яка не була вибрана для повторного використання. 36. Пристрій бездротового зв'язку за п. 35, в якому інформація конфігурації QoS включає в себе одне або більше з пріоритету логічного каналу, пріоритетної швидкості передачі бітів (PBR), максимальної швидкості передачі бітів (MBR) або гарантованої швидкості передачі бітів (GBR). 37. Пристрій бездротового зв'язку, який забезпечує підтримку якості обслуговування (QoS) протягом процедури мобільності в середовищі бездротового зв'язку, який містить: засіб для отримання інформації конфігурації протоколу рівня 2 (L2) для якості обслуговування (QoS) від вихідної базової станції через інтерфейс під час процедури мобільності між базовими станціями; 18 UA 98842 C2 5 10 15 20 25 30 35 засіб для визначення, чи використовувати повторно щонайменше частину отриманої інформації конфігурації протоколу L2 для QoS; і засіб для використання інформації конфігурації протоколу L2, отриманої від базової станції, визначеної для повторного використання. 38. Пристрій бездротового зв'язку за п. 37, що додатково містить засіб для відновлення інформації конфігурації протоколу L2, визначеної як така, що не підлягає повторному використанню. 39. Пристрій бездротового зв'язку за п. 37, в якому інформація конфігурації протоколу L2 включає в себе щонайменше одне з параметра протоколу збіжності пакетних даних (PDCP), параметра керування лінією радіозв'язку (RLC), параметра гібридного автоматичного запиту повторної передачі (HARQ) або параметра керування доступом до середовища (МАС). 40. Машиночитаний носій для зберігання на ньому команд, причому ці команди містять коди для: отримання інформації конфігурації протоколу рівня 2 (L2) для якості обслуговування (QoS) від вихідної базової станції через інтерфейс під час процедури мобільності між базовими станціями; визначення, чи використовувати повторно щонайменше підмножину з отриманої інформації конфігурації протоколу L2 для QoS; використання інформації конфігурації протоколу L2, отриманої від базової станції, визначеної для повторного використання; і відновлення інформації конфігурації протоколу L2, визначеної, як така, що не підлягає повторному використанню. 41. Машиночитаний носій за п. 40, в якому інформація конфігурації протоколу L2 включає в себе щонайменше одне з параметра протоколу збіжності пакетних даних (PDCP), параметра керування лінією радіозв'язку (RLC), параметра гібридного автоматичного запиту повторної передачі (HARQ) або параметра керування доступом до середовища (МАС). 42. Пристрій в системі бездротового зв'язку, який містить: процесор, сконфігурований, щоб: приймати щонайменше одне з інформації конфігурації протоколу рівня 2 (L2) висхідної лінії зв'язку для якості обслуговування (QoS), інформації конфігурації протоколу L2 низхідної лінії зв'язку для QoS або інформації конфігурації QoS від вихідної базової станції по інтерфейсу Х2 під час процедури мобільності між базовими станціями; і вибрати, чи використовувати повторно щонайменше одне з інформації конфігурації протоколу рівня 2 (L2) висхідної лінії зв'язку для якості обслуговування (QoS), інформації конфігурації протоколу L2 низхідної лінії зв'язку для QoS або інформації конфігурації QoS, прийнятої від вихідної базової станції. 19 UA 98842 C2 20 UA 98842 C2 21 UA 98842 C2 22 UA 98842 C2 23 UA 98842 C2 24 UA 98842 C2 25 UA 98842 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 26
