Відкриваючий пристрій багаторазового використання і пакет з таким відкриваючим пристроєм

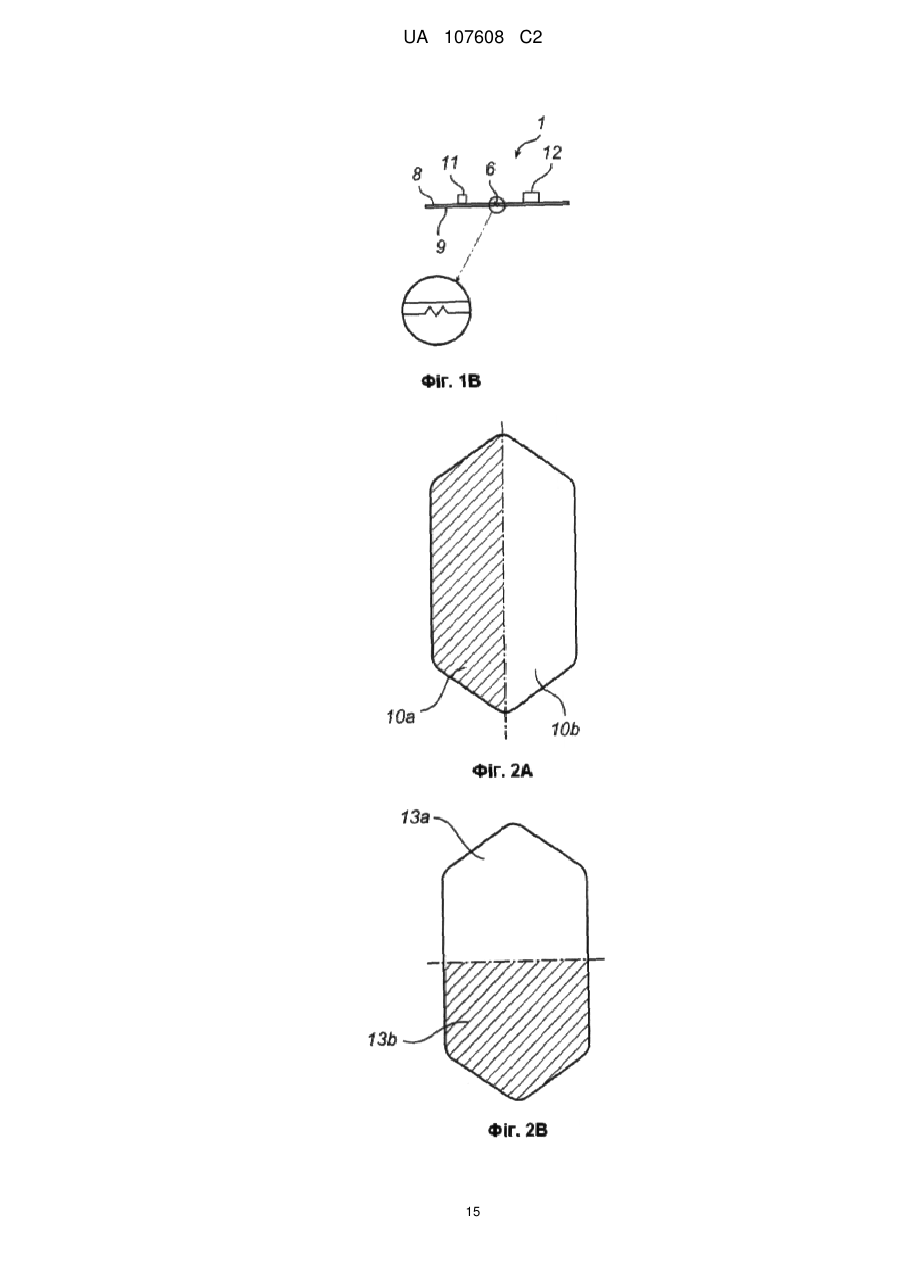

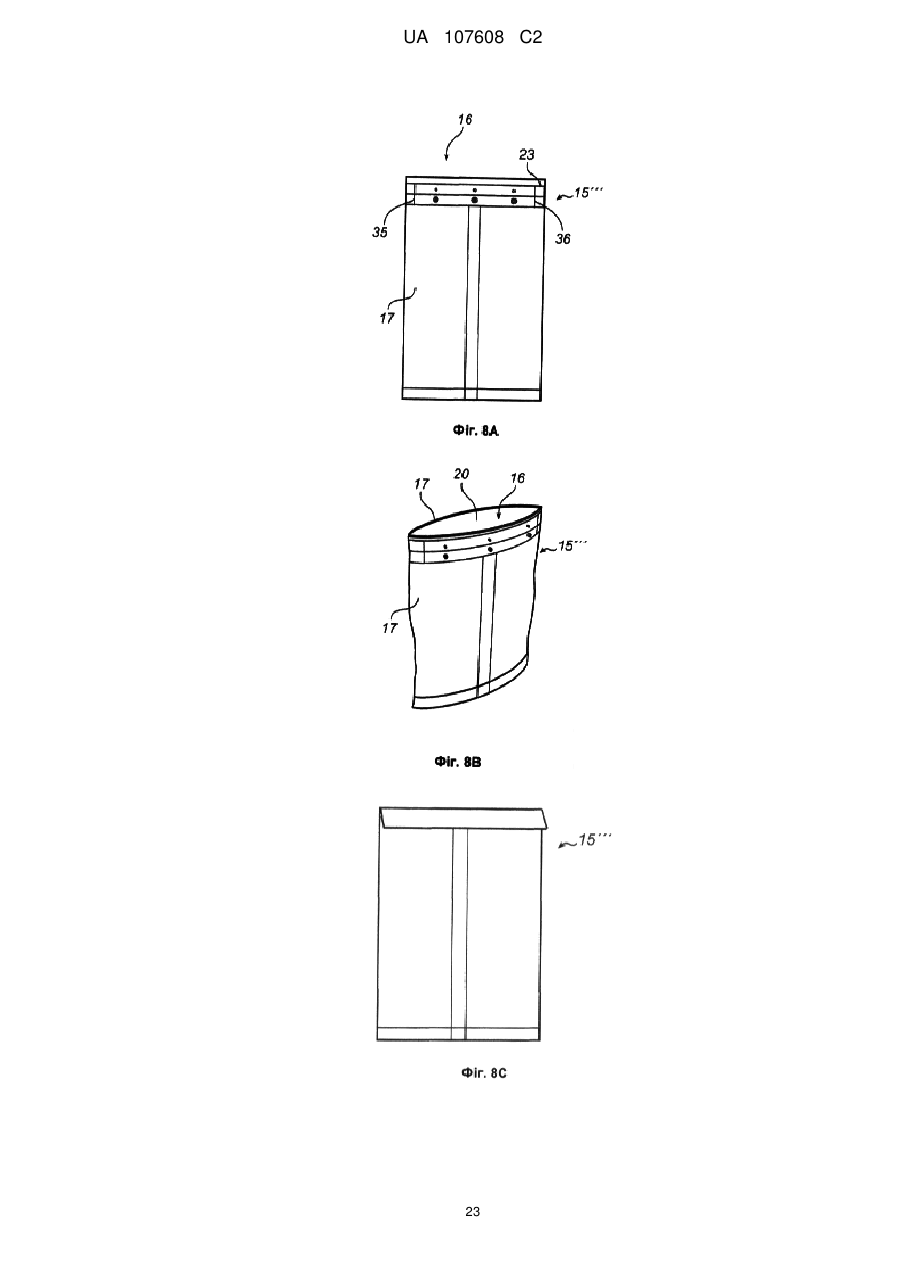

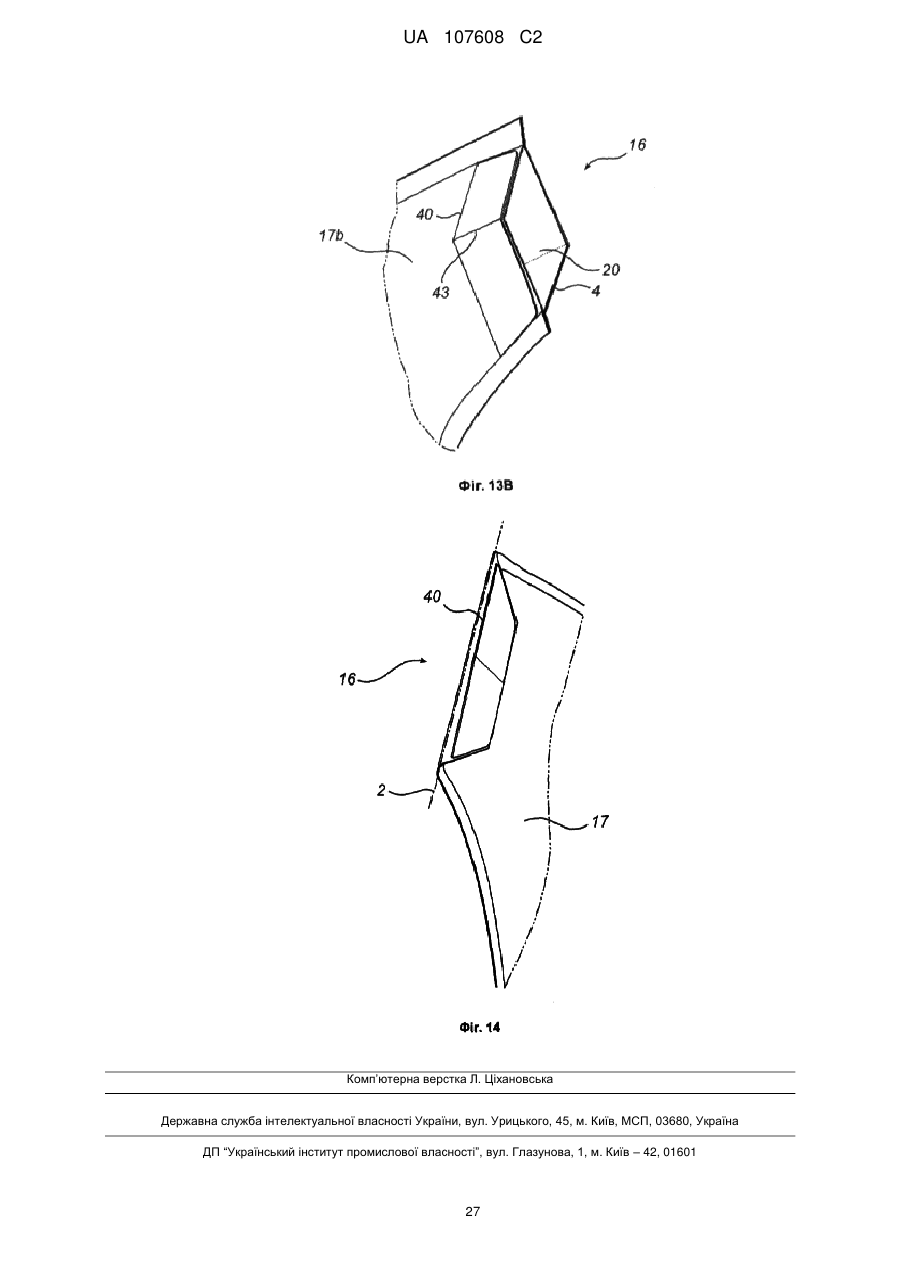

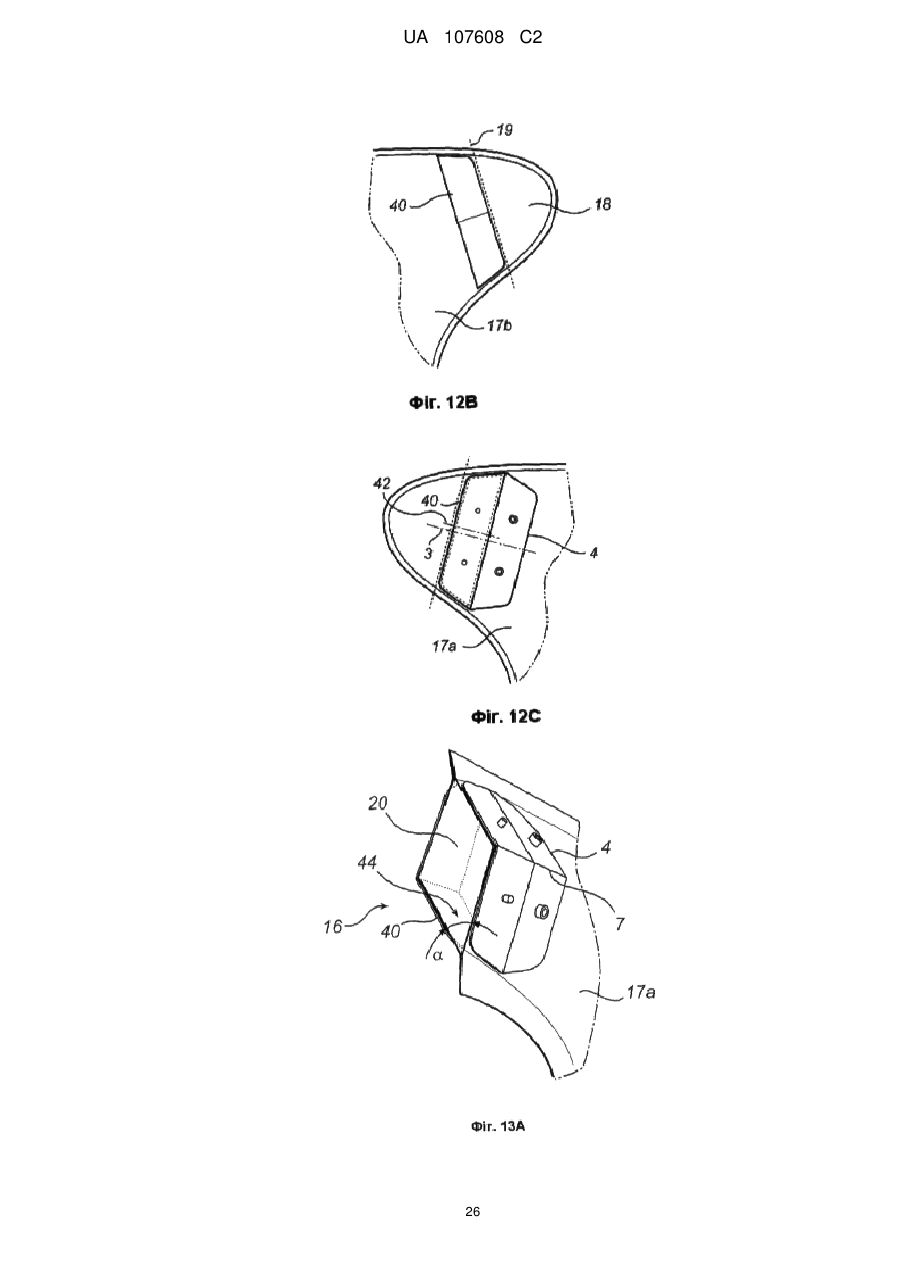

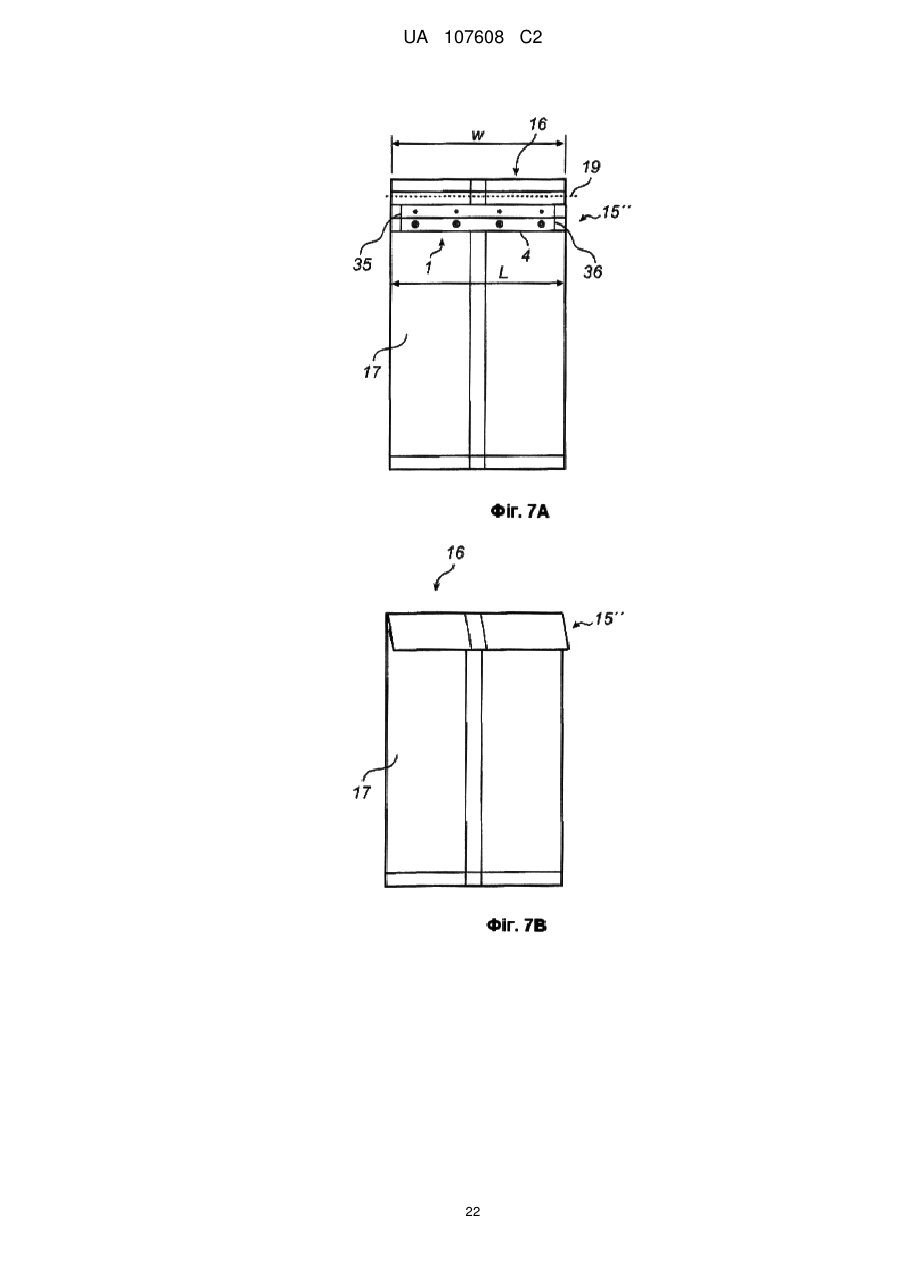

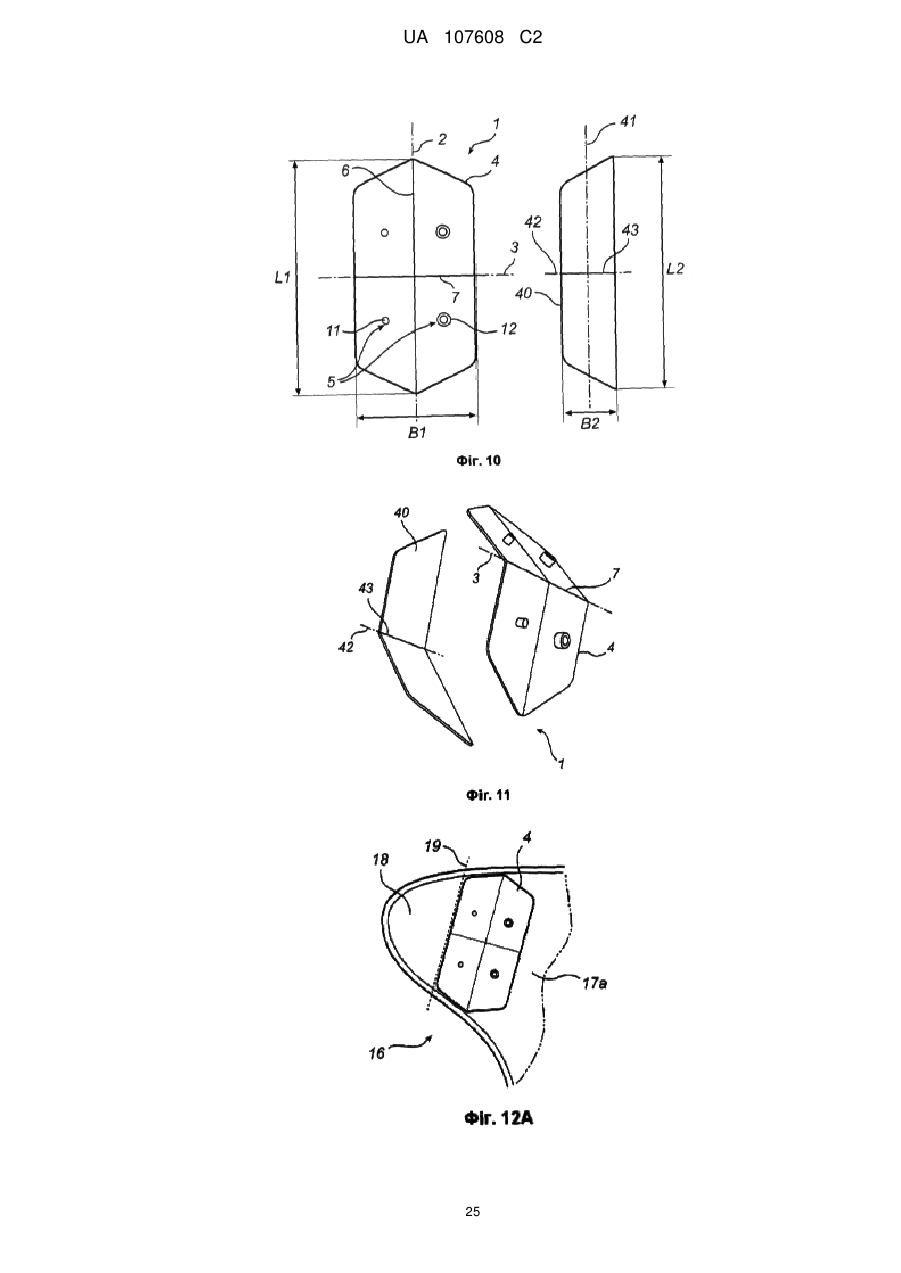

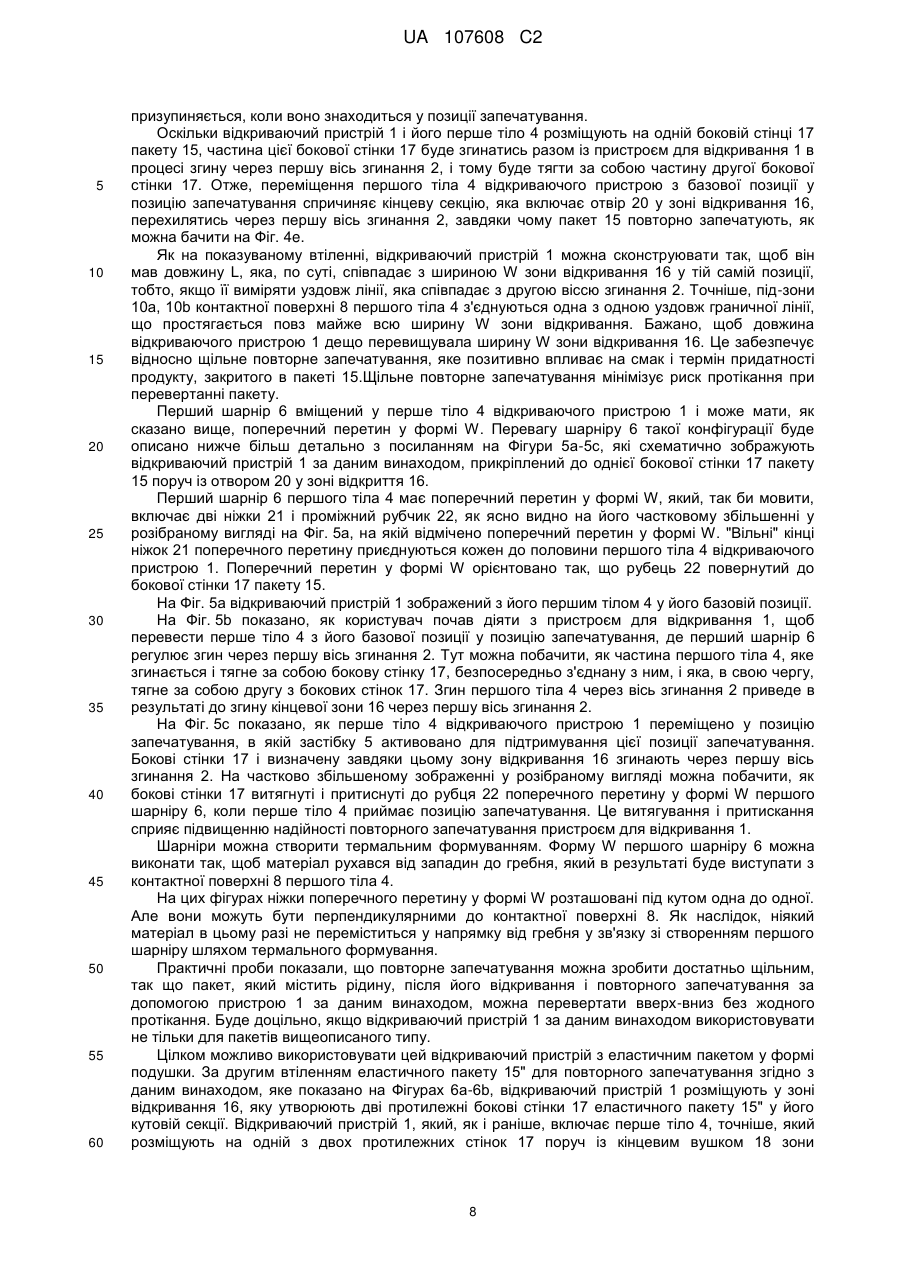

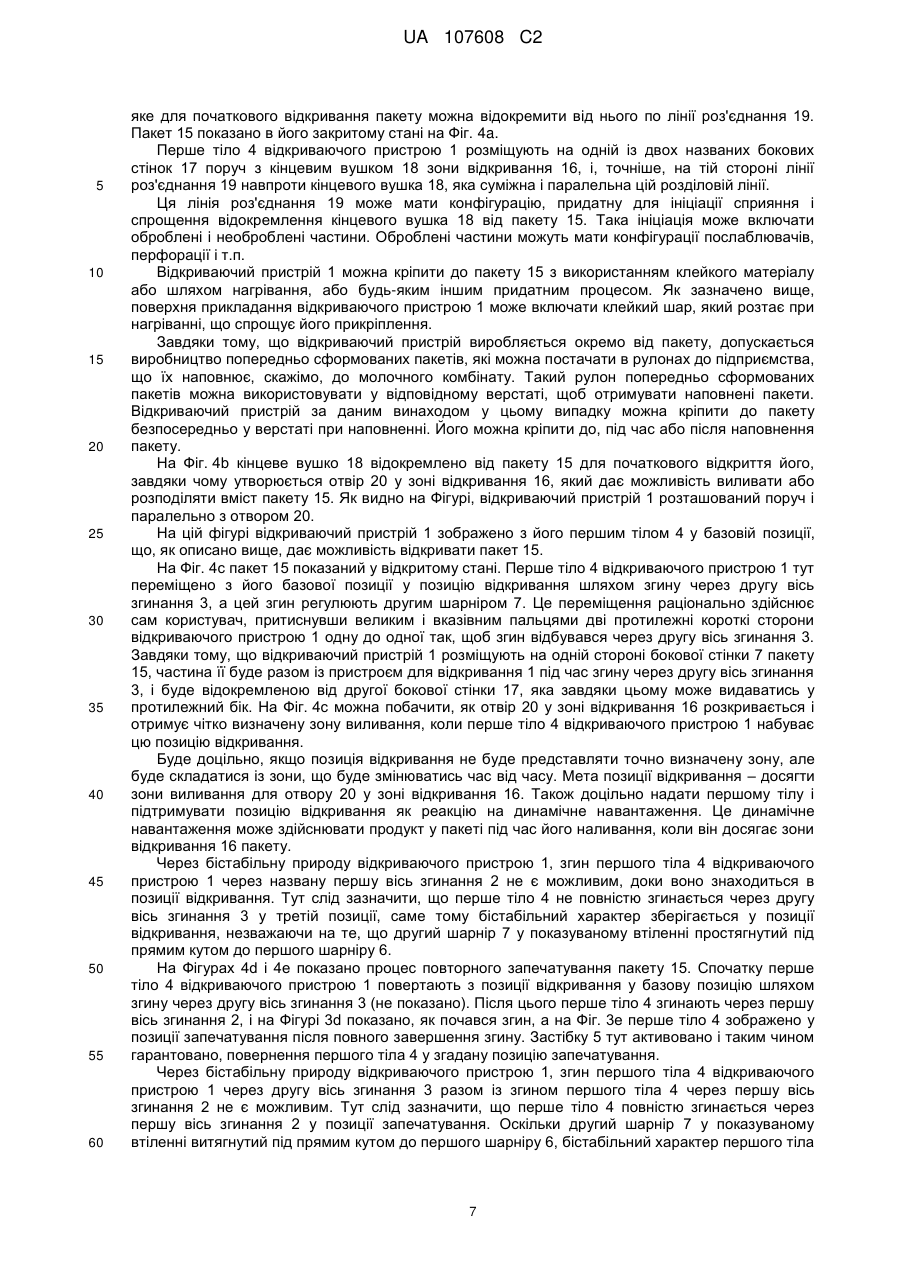

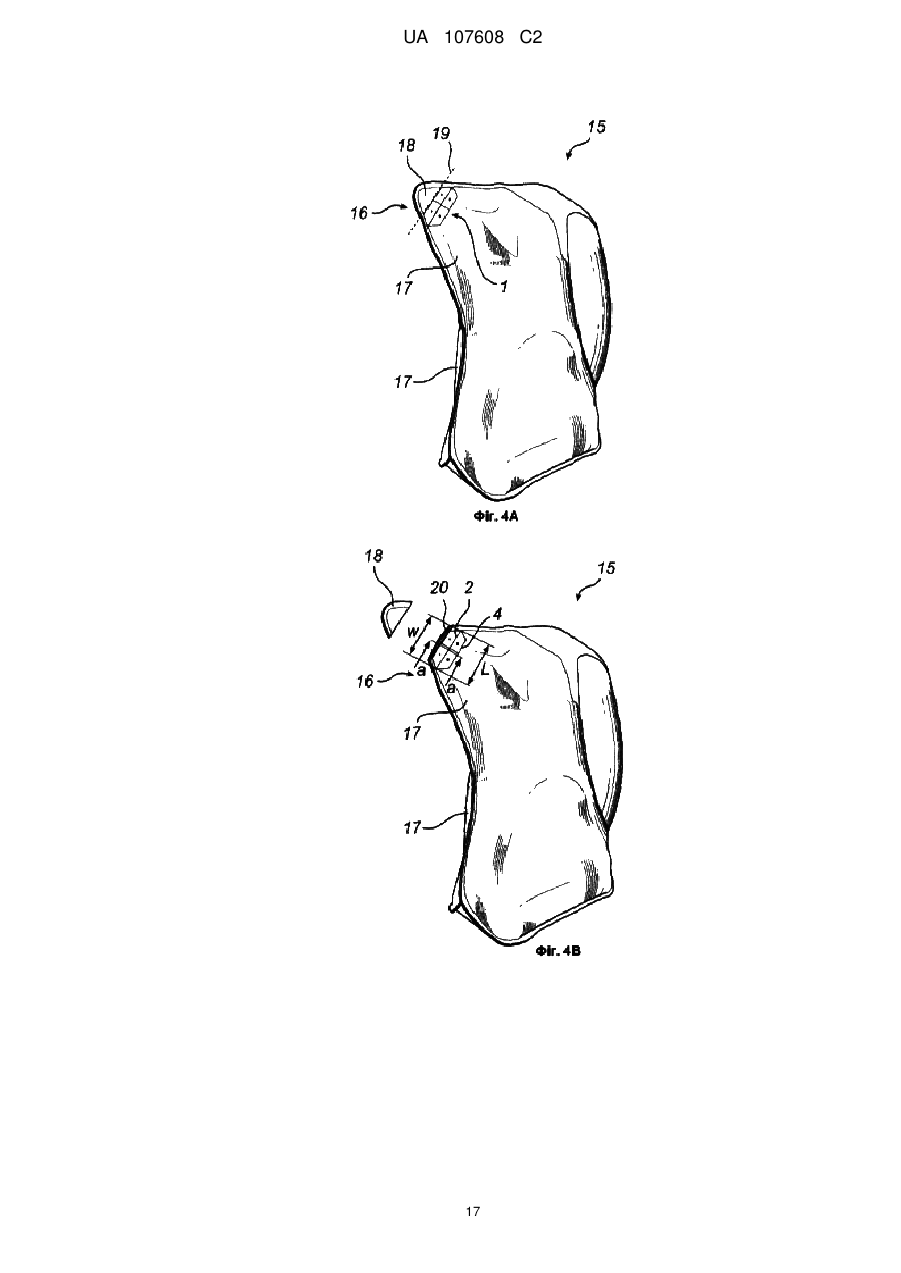

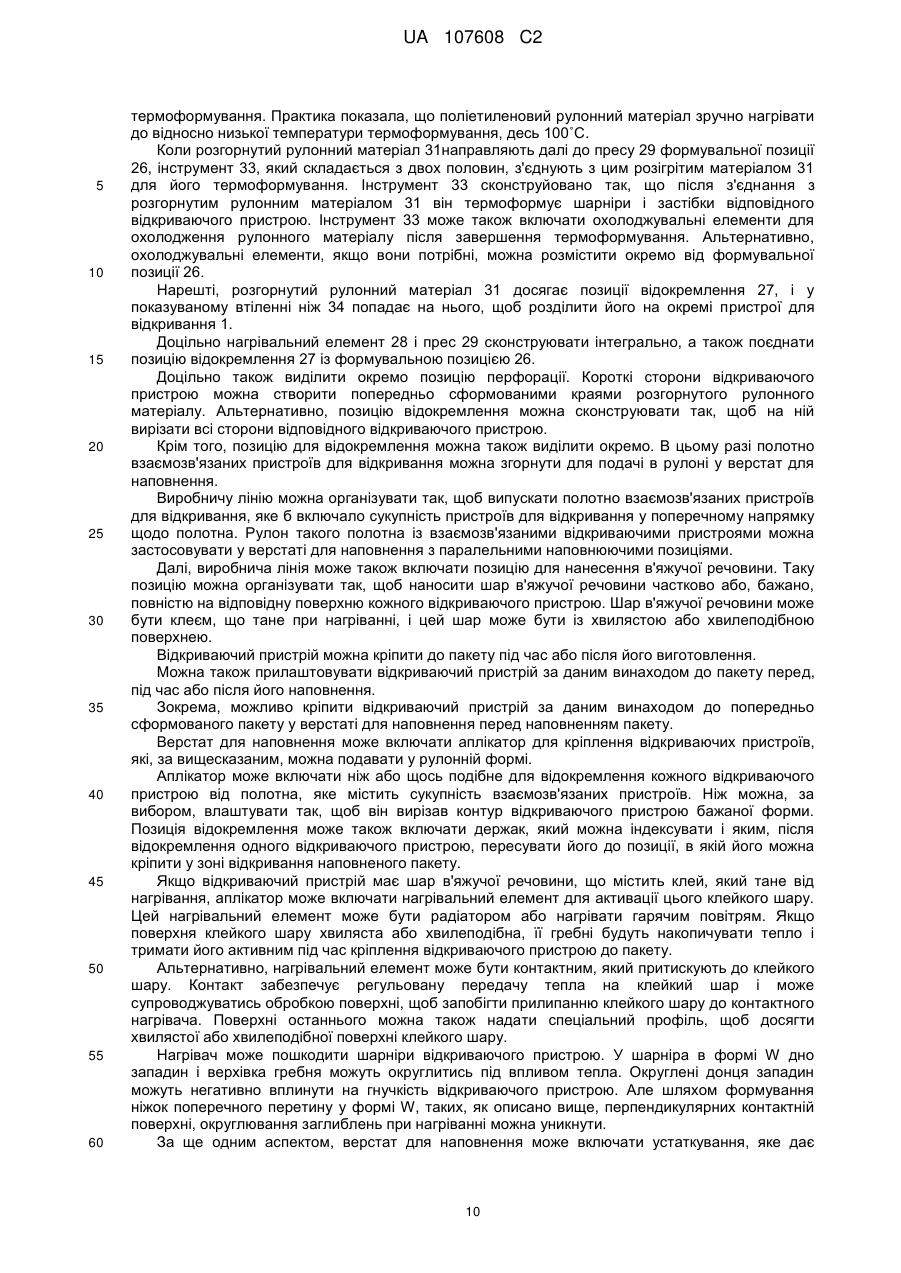

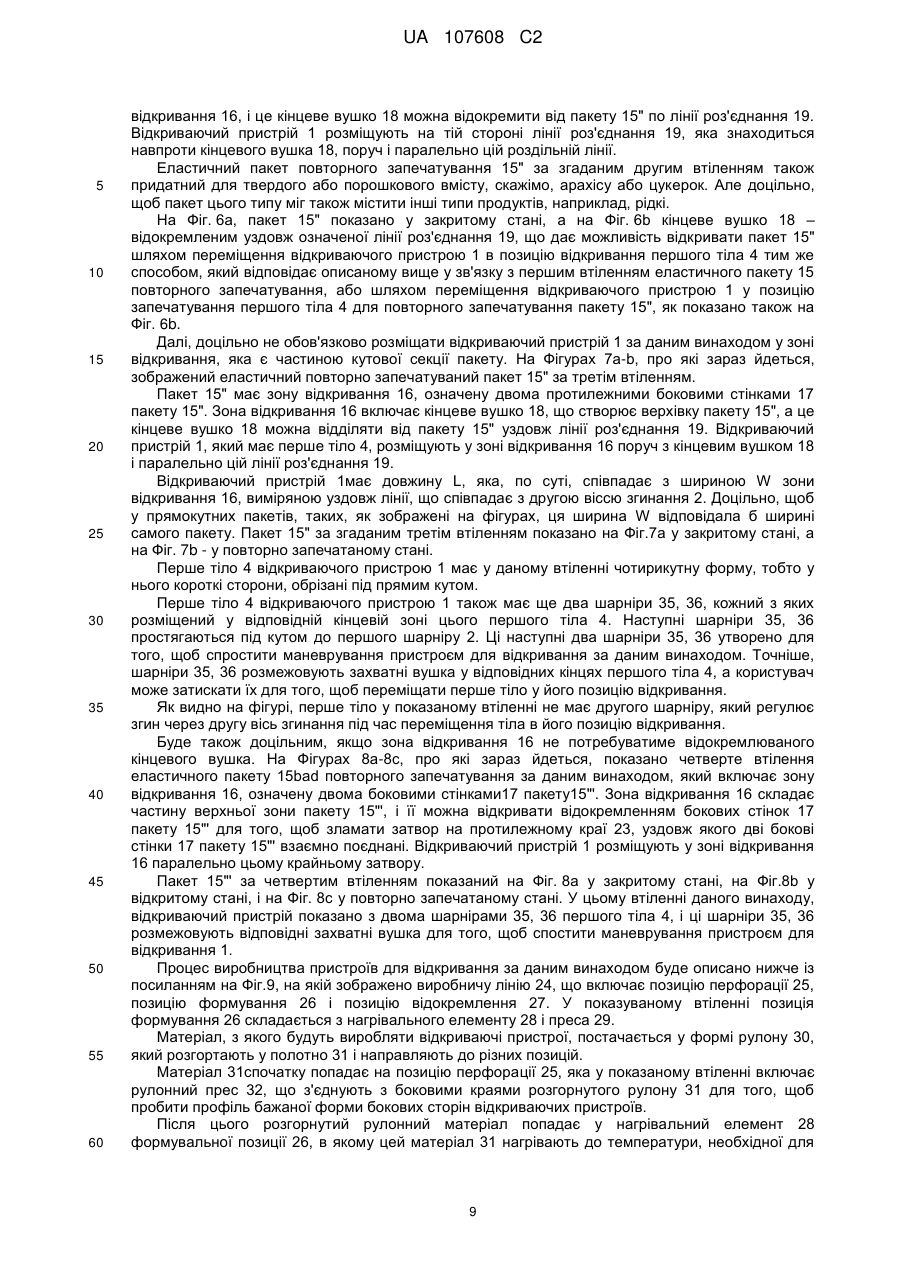

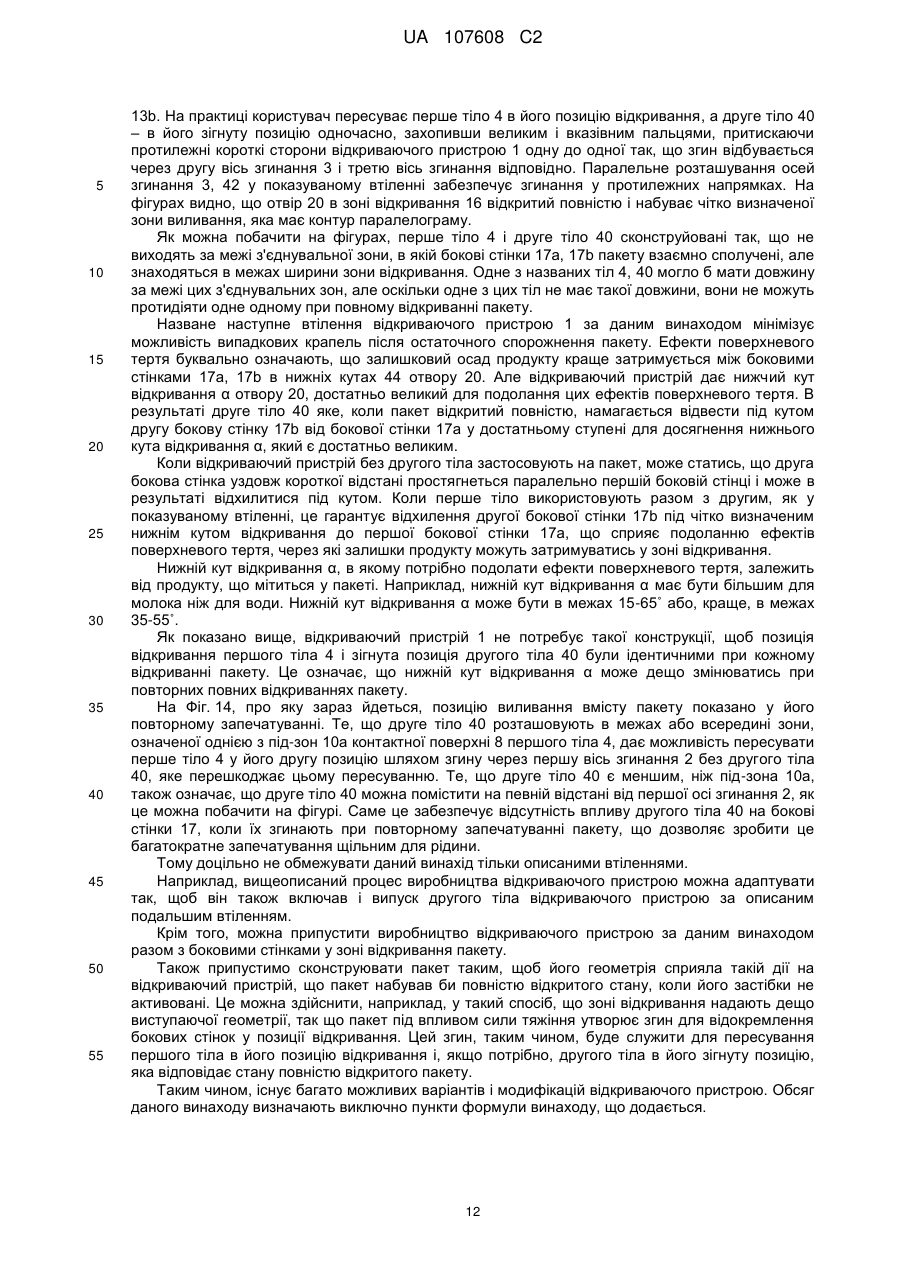

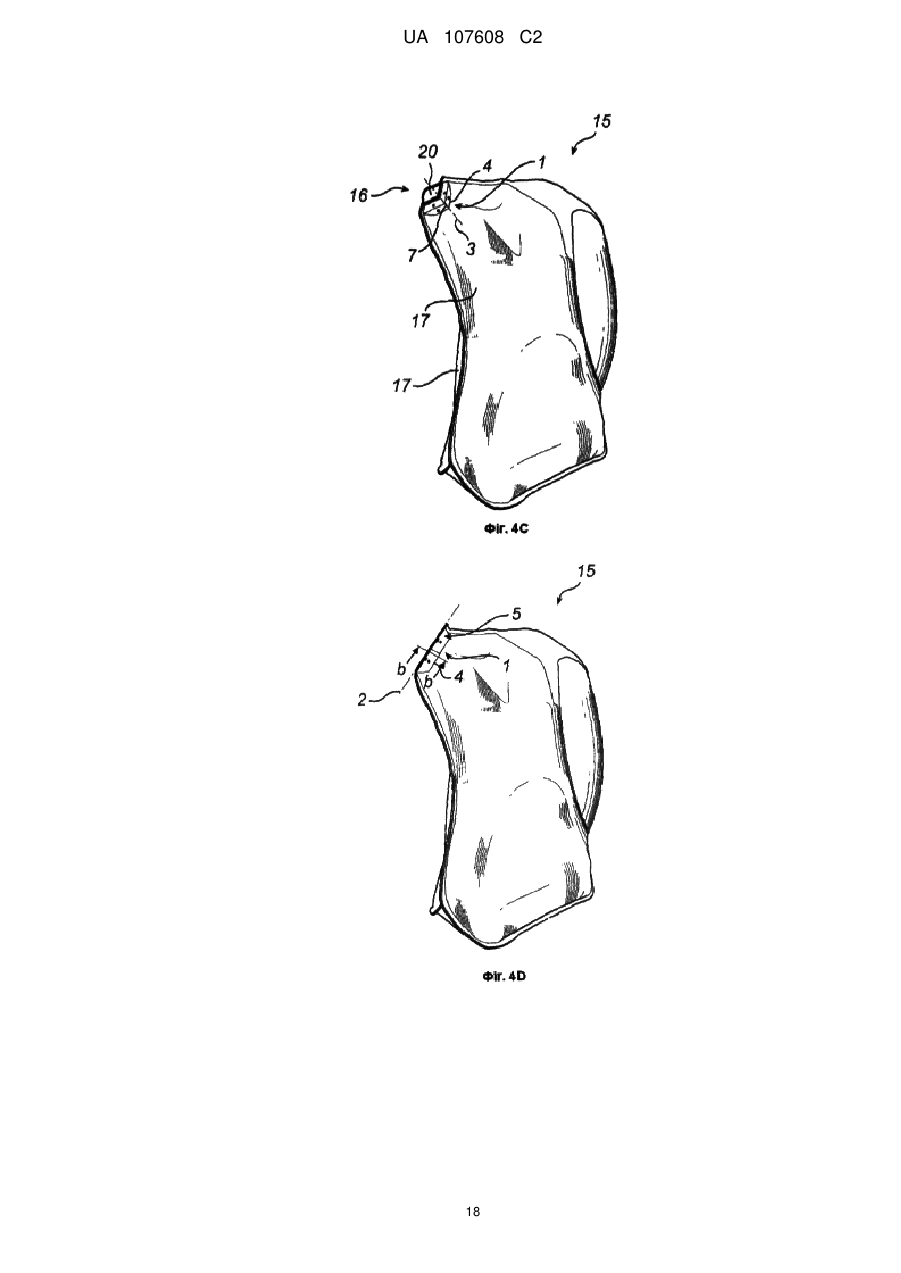

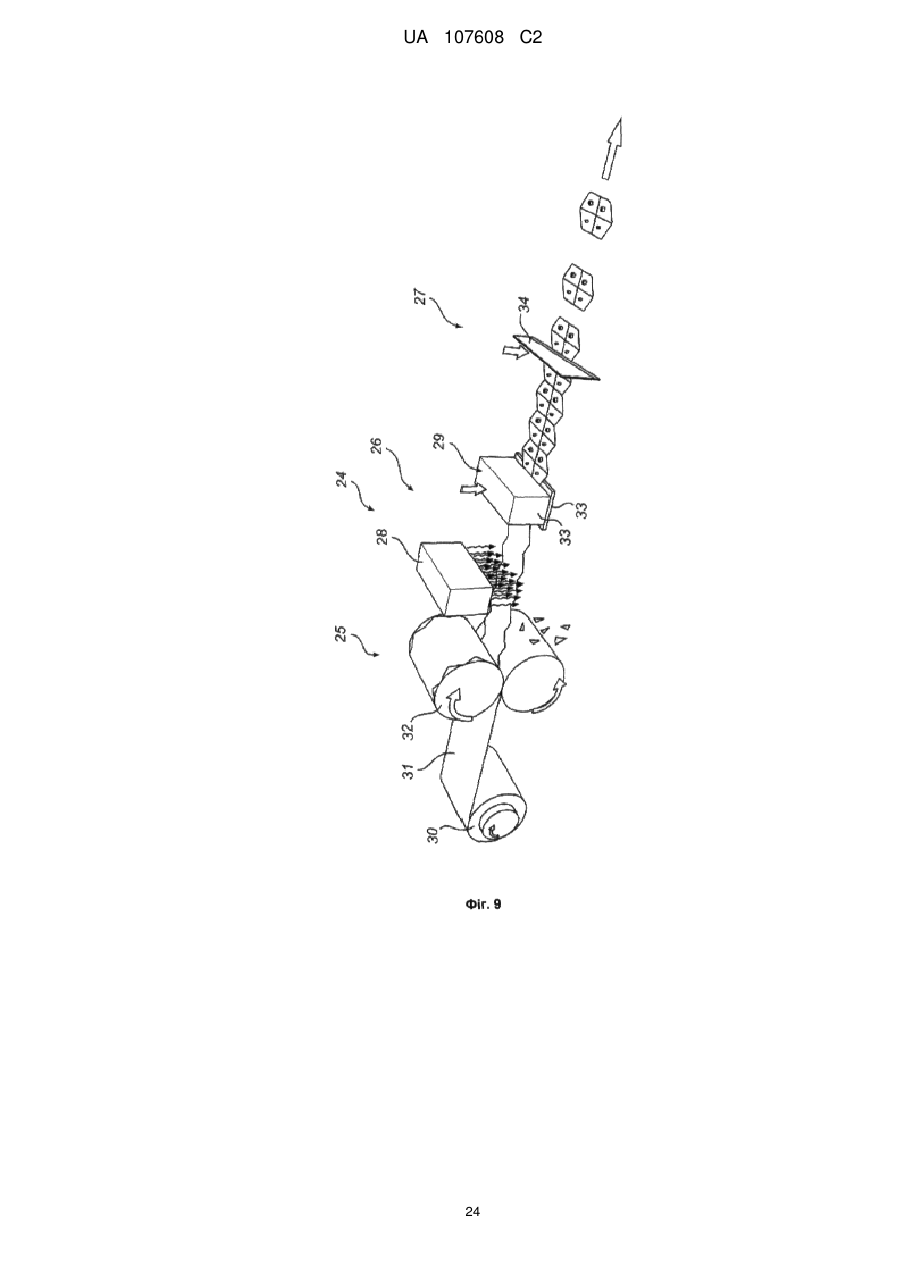

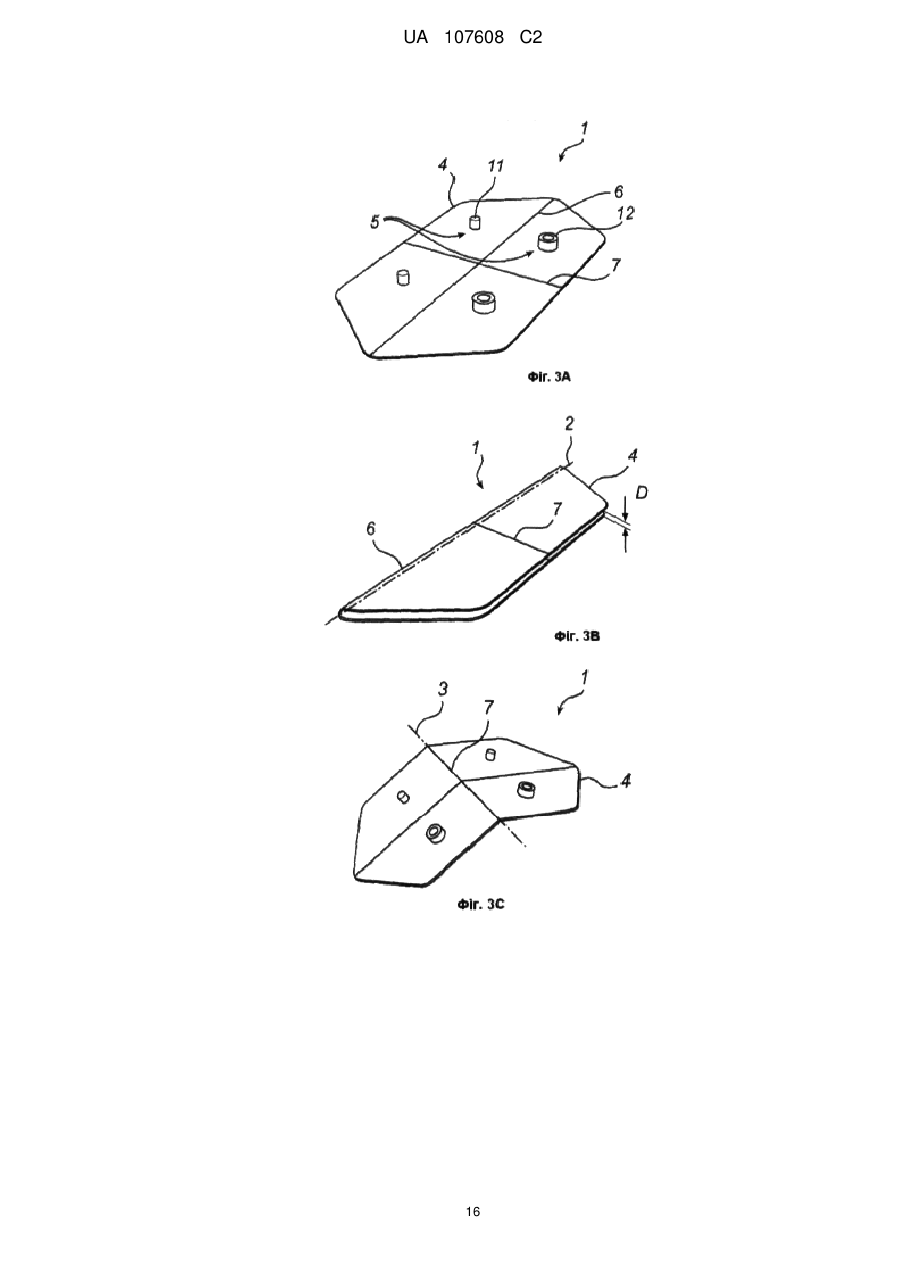

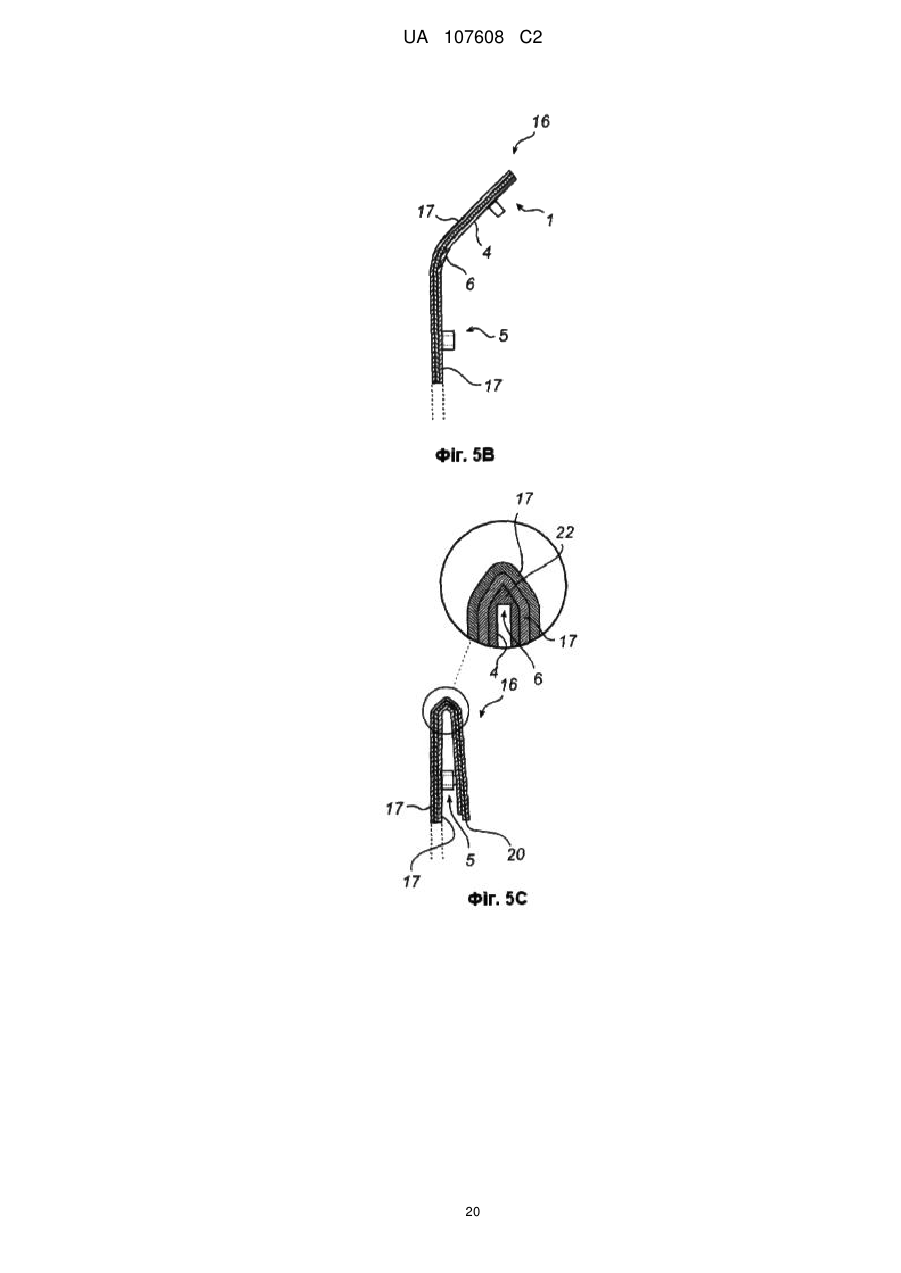

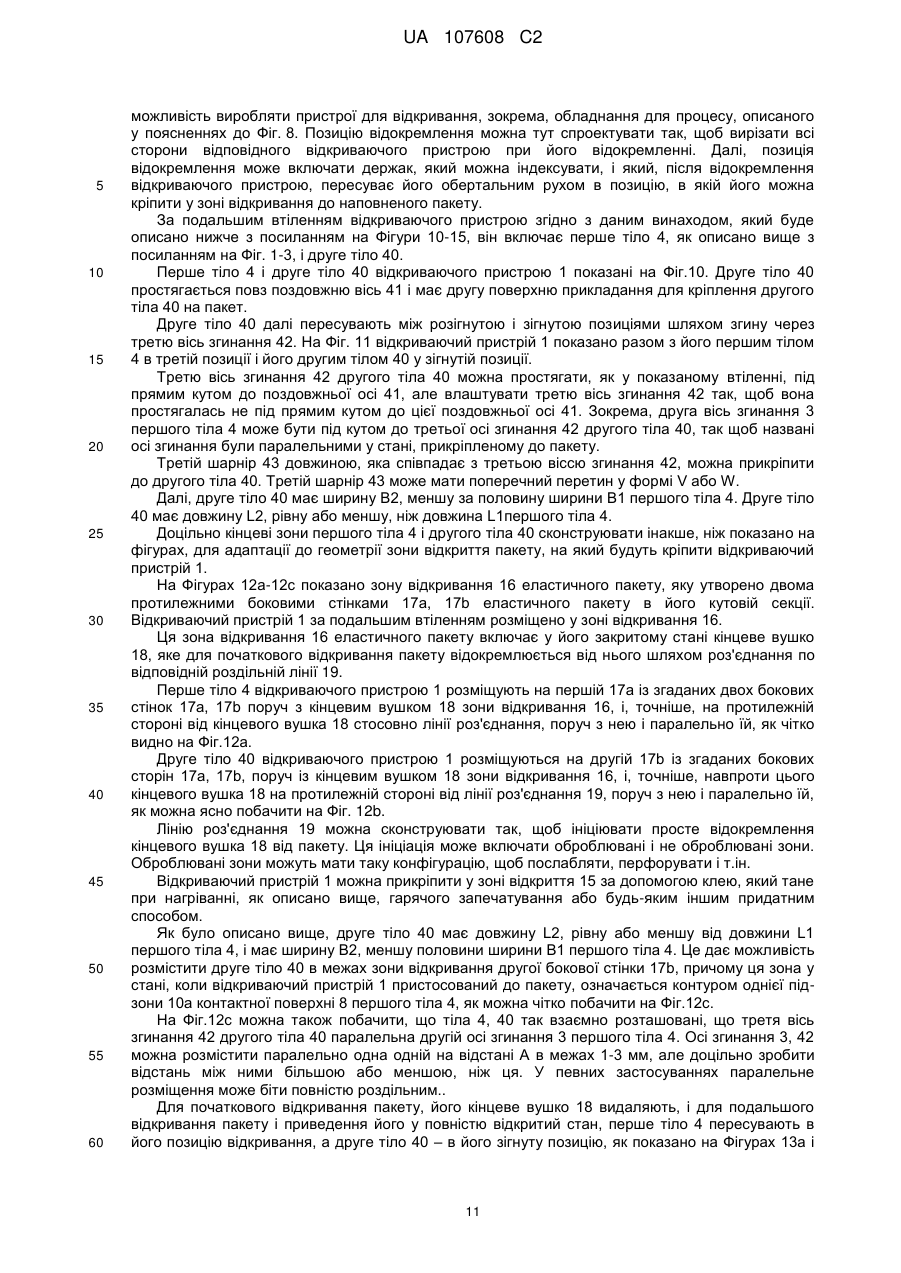

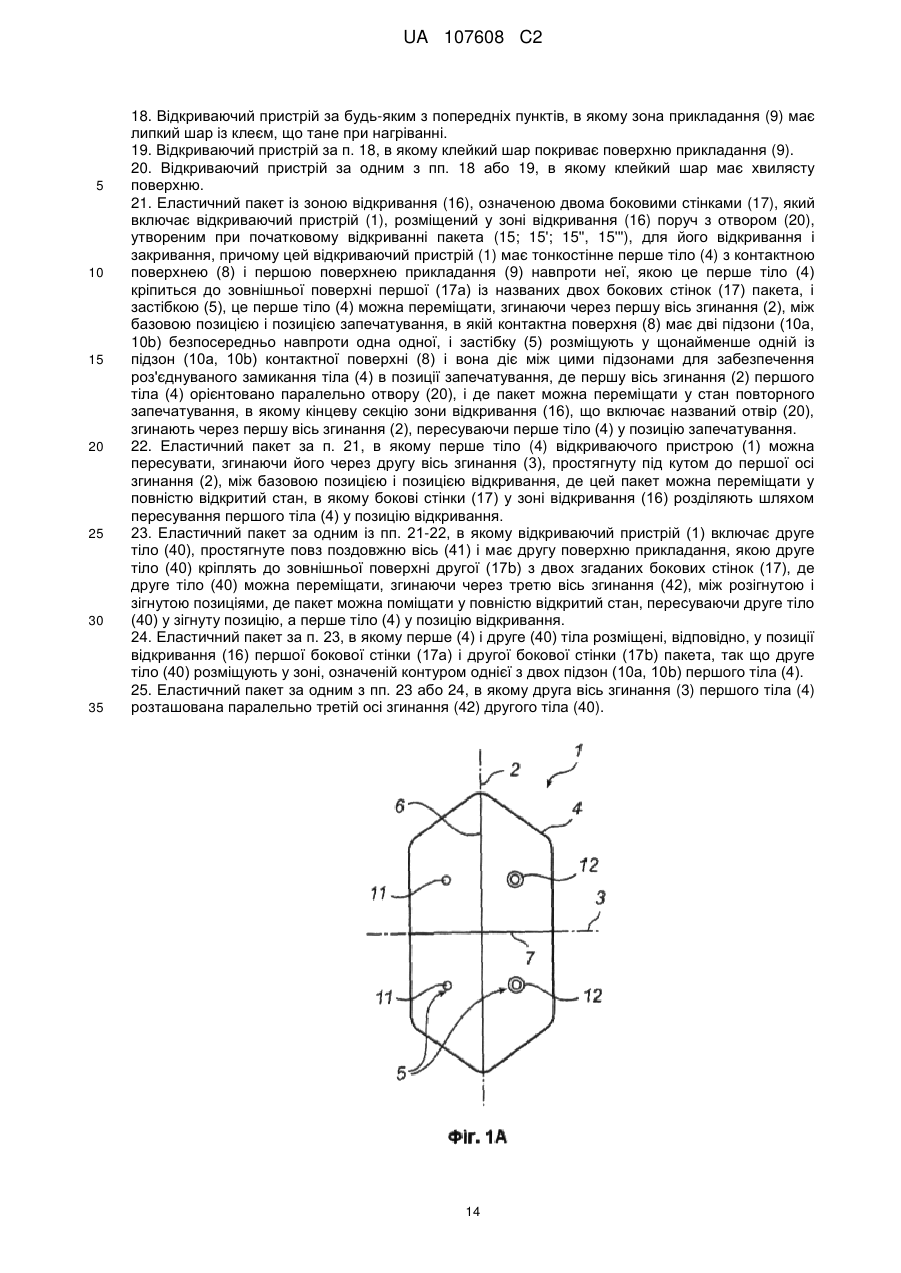

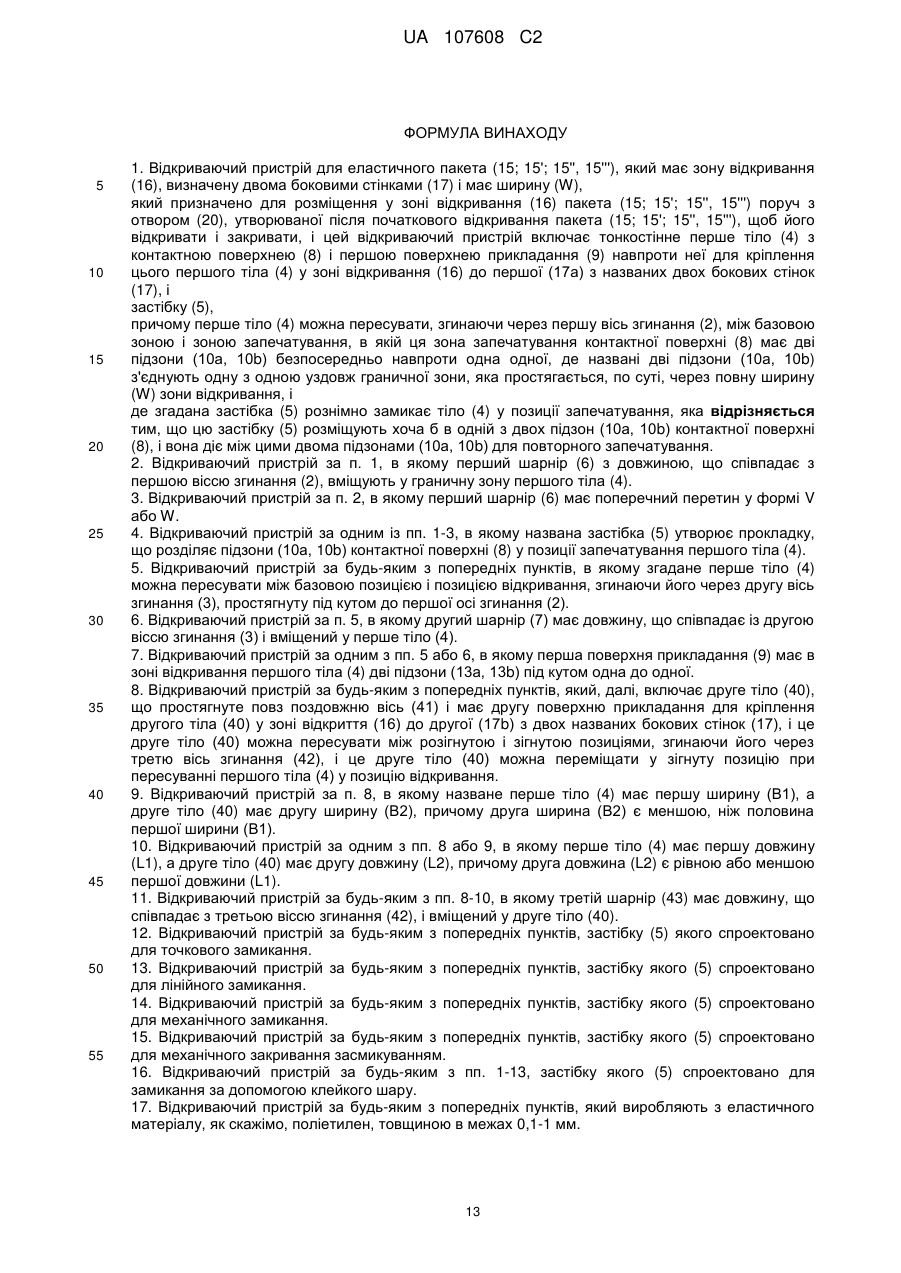

Реферат: Відкриваючий пристрій для еластичного пакета (15; 15'; 15'', 15''') з зоною відкривання (16), означеною двома боковими стінками (17) і шириною (W), призначений для розміщення у зоні відкривання (16) пакета (15; 15'; 15'', 15''') поруч із отвором (20), утвореним після початкового відкривання пакета (15; 15'; 15'', 15'''), щоб його відкривати і закривати. Цей відкриваючий пристрій має тонкостінне перше тіло (4) з контактною поверхнею (8) і першою поверхнею прикладання (9) навпроти неї, що дає можливість розміщати це перше тіло (4) у зоні відкривання (16) у першій (17а) з двох стінок (17), і застібки (5). Перше тіло (4) можна переміщати, згинаючи через першу вісь згинання (2), між базовою позицією і позицією запечатування, в якій вищезгадана контактна поверхня (8) має дві підзони (10а, 10b) безпосередньо навпроти одна одної. Ці дві підзони (10а, 10b) з'єднують одну з одною уздовж граничної зони, яка простягається через практично всю ширину (W) зони відкривання, а застібка (5) забезпечує роз'єднуване закривання тіла (4) у позиції запечатування. Застібку (5) розміщують у щонайменше одній із підзон (10а, 10Ь) контактної поверхні (8), щоб вона діяла між цими підзонами (10а, 10b) для досягнення повторного запечатування. UA 107608 C2 (12) UA 107608 C2 UA 107608 C2 5 10 15 20 25 30 35 40 45 50 55 60 Технічна сторона Даний винахід стосується відкриваючого пристрою багаторазового використання для еластичної упаковки і пакета з таким відкриваючим пристроєм. Передумова винаходу Існує велика кількість різноманітних товарів, які запаковують в еластичні пакети, зроблені з плівки. В такі пакети можна поміщати тверді або порошкові продукти, такі як чіпси, арахіс або зерна кофе, і в такому разі вони часто мають так звану форму подушки. З іншого боку, ці пакети можуть вміщувати рідкі продукти – молоко, воду або вино, і тоді мають так звану форму типу стоячого мішечка, які також називають складаними пакетами. Пакети типу стоячого мішечка можна, звичайно, використовувати і для твердих товарів. Пакети або контейнери такого гнучкого типу зазвичай відкривають, видаливши кінцеве вушко або відірвавши кут. Альтернативно, споживач може відкривати їх, розтягнувши в сторони бокові стінки і зламавши таким чином протилежні пломби пакета. Спільним для всіх цих еластичних пакетів є те, що часто виникає потреба запечатати пакет знову після його відкриття. При повторному закритті пакету існує ризик випадкового витікання вмісту пакету і зменшення його обсягу, в той час як повторне запечатування справляє позитивний ефект на термін придатності товару у пакеті. Повторне запечатування можна здійснити за допомогою кліпсів, гвинтових ковпачків, гумових стрічок, тасьми і т.п. Але, незважаючи на це, виявилось складним забезпечити відкриваючий пристрій, який був би дешевим, надійним, зручним для споживача, відносно простим для застосування, і більше того, відносно простим для пристосування до пакетів залежно від їхнього вмісту. Пристрої для відкриття відомі, наприклад, з US 3 815 810, US 6 296 388 і WO2004/092022. US 3 815 810 представляє відкриваючий пристрій у формі тонкостінного тіла, яке кріпиться до бокової стінки пакета. Для його повторного запечатування, кінцеву секцію, яка містить цей відкриваючий пристрій, згинають і замикають у зігнутому стані за допомогою вушок цього тонкостінного тіла, які загинають через названу кінцеву секцію. US 6 296 388 описує складане тонкостінне тіло, призначене для застосування всередині відкриваючою пристрою для пакета. WO2004/092022 описує різні типи пристроїв для відкривання типу застібки-блискавки, які вштамповують на місце в пакеті поруч з його отвором. Таким чином, очевидно, що існує потреба у покращеному відкриваючому пристрої повторного застосування для еластичних пакетів. Резюме винаходу Беручи до уваги вищезазначене, метою даного винаходу є запропонувати покращений відкриваючий пристрій повторного застосування для еластичних пакетів. Крім того, його метою є також надати еластичний пакет з відкриваючим пристроєм повторного використання такого типу. Таким чином, даним винаходом запропоновані відкриваючий пристрій повторного використання, який відрізняється від інших за Пунктом 1, і пакет, який відрізняється від інших за Пунктом 21. Втілення, які виникають із підпунктів, залежать від відповідних основних пунктів. Точніше, згідно з даним винаходом, пропонується відкриваючий пристрій для еластичних пакетів із зоною відкривання, який має дві бокові стінки і ширину, і цей відкриваючий пристрій призначений для розміщення у зоні відкривання пакету біля його отвору 9, щоб відкривати і закривати цей пакет, причому цей відкриваючий пристрій складається з тонкостінного першого тіла з контактною поверхнею і першою поверхнею прикладання навпроти неї для застосування цього першого тіла у зоні відкривання до першої із названих двох бокових стінок, і застібку. Перше тіло можна переміщати, згинаючи через першу вісь згинання, між базовою позицією і позицією запечатування, і в цій позиції запечатування названа контактна поверхня має під-зони безпосередньо одна навпроти одної. Ці під-зони стикуються одна з одною уздовж граничної зони, запроектованої так, щоб вона простягалася уздовж всієї ширини зони відкривання, а названу застібку спроектовано так, щоб повторно замикати тіло у названій запечатаній позиції. Застібку розміщують у щонайменше одній під-зоні контактної поверхні, і її запроектовано так, щоб вона діяла між названими під-зонами для досягнення повторного запечатування. Таким чином, покращений відкриваючий пристрій для повторного запечатування еластичних пакетів представлено. Цей відкриваючий пристрій складається із складаного першого тіла і застібки, яка дозволяє замикати перше тіло у зігнутому стані, тобто у позиції запечатування, і тому її відносно просто і дешево виробляти. Оскільки тіло відкриваючого пристрою тонкостінне і також може згинатися через першу вісь згинання, це тіло можна зробити суттєво пласким, і тому 1 UA 107608 C2 5 10 15 20 25 30 35 40 45 50 55 60 його відносно легко застосовувати у зоні відкривання пакету. Відкриваючий пристрій згідно з даним винаходом також дає можливість надійно повторно запечатувати еластичний пакет. Пристрій для відкривання тут розміщено у зоні відкривання еластичного пакету шляхом пристосування поверхні прикладання тіла до однієї із двох бокових стінок пакету, яка визначає зону відкривання. Відкриваючий пристрій можна кріпити до пакету за допомогою клею або шляхом нагрівання і т.п. Пересуваючи перше тіло відкриваючого пристрою з його базової позиції у позицію запечатування, тобто згинаючи його кругом першої осі згинання, можна зігнути кінцеву секцію зони відкривання через першу вісь згинання і таким чином повторно закрити пакет. Належним чином підганяючи довжину першого тіла відносно ширини зони відкривання, можна досягти повторного запечатування пакету з високим ступенем надійності. Точніше, це забезпечує з'єднання обох під-зон уздовж вищезгаданої граничної зони, яку запроектовано так, щоб вона простягнулась практично уздовж повної ширини зони відкривання. Бажано, щоб довжина першого тіла дещо перевищувала ширину зони відкривання, завдяки чому можна досягти повторного запечатування, непроникного для рідини. За одним втіленням, перше шарнірне з'єднання довжиною, яка співпадає з першою віссю згинання, можна сформувати у названому першому тілі. Це гарантує чітко визначений згин через першу вісь згинання під час переміщення першого тіла з його базової позиції у позицію закривання. Перше шарнірне з'єднання може мати тут поперечний перетин у формі V або W. Зокрема, використання першого шарнірного з'єднання з поперечним перетином у формі W дає можливість досягти такого щільного повторного запечатування, що пакет з рідким вмістом можна буде після цього перевертати вверх-вниз без ризику протікання. За іншим втіленням даного винаходу, вищеназвана застібка може утворювати прокладку, яка взаємно розділяє під-зони контактної поверхні у закритій позиції першого тіла. Переміщення першого тіла відкриваючого пристрою з позиції закривання у базову позицію, що відповідає відкриттю пакета із стану повторного запечатування таким чином полегшується. Прокладка дає можливість споживачеві буквально всунути палець між двома взаємно протилежними підзонами, щоб розвести їх в сторони і звільнити застібку. За ще одним втіленням даного винаходу, вказане перше тіло можна переміщати між його базовою позицією і позицією відкривання, зігнувши його через другу вісь згинання, витягнуту під кутом до першої осі згинання. Переміщення першого тіла у позицію відкривання дає можливість привести пакет у відкритий стан, що полегшує отримання його вмісту. Друге шарнірне з'єднання, довжина якого співпадає із згаданою другою віссю згинання, можна сформувати у першому тілі. Це гарантує чітко визначений згин через другу вісь згинання під час переміщення першого тіла з його базової позиції у позицію відкривання. Поверхня прикладання може мати у позиції відкриття першого тіла дві під-зони під кутом відносно одна одної. За іншим подальшим втіленням відкриваючий пристрій включає друге тіло, простягнуте повз поздовжню вісь, з другою поверхнею прикладання, яка дає можливість прикладати друге тіло у відкритій позиції до другої з двох вищезгаданих бокових стінок, і це друге тіло можна переміщати між розігнутою і зігнутою позиціями через третю вісь згинання, причому друге тіло призначують для пересівання у названу зігнуту позицію разом з переміщенням першого тіла в його позицію відкривання. Перше і друге тіла відкриваючого пристрою, таким чином, обидва згинаються при повному відкриванні пакету, що дає можливість досягнути добре визначеного відкривання при нижньому куті відкриття, достатньо великого для того, щоб залишки продукту, якщо він рідкий, не затримувались у зоні відкривання під впливом ефекту поверхневого тертя після повного спорожнення пакету шляхом виливання його вмісту. Ефекти поверхневого тертя можуть змінюватись в залежності від продукту, так що нижній кут відкриття можна підібрати до конкретного типу продукту. Правильне встановлення другого тіла у пакеті і його правильна форма можуть забезпечити, щоб друге тіло не потребувало підшипника, коли перше тіло пересувають з його базової позиції у позицію запечатування для повторного закриття пакету. Зокрема, це перше тіло може мати першу ширину, а друге тіло може мати другу ширину, причому друга ширина є меншою за половину першої ширини. Це дає можливість пристосувати друге тіло до пакету так, щоб пакет можна було вільно запечатати повторно за допомогою першого тіла. За ще одним втіленням, вищезгадане перше тіло може мати першу довжину, а назване друге тіло може мати другу довжину, причому ця друга довжина є рівною або меншою за першу. Це дає можливість вільного пересування першого і другого тіл у позицію відкривання і другу позицію, в залежності від пакету, для його приведення у відкритий стан. За одним втіленням, третє шарнірне з'єднання довжиною, яка співпадає з третьою віссю згинання, можна сформувати у другому тілі. Це забезпечує точно визначений згин кругом третьої осі згинання, коли друге тіло переміщують з його розігнутої позиції у зігнуту. 2 UA 107608 C2 5 10 15 20 25 30 35 40 45 50 55 60 Одне, декілька або усі вищеописані шарнірні з'єднання можуть мати поперечний перетин у формі V або W. За подальшим втіленням даного винаходу, вищезгадану застібку можна спроектувати для точкового або, альтернативно, лінійного замкнення. За подальшим втіленням відкриваючого пристрою, згадану застібку можна спроектувати для механічного замкнення, зокрема, шляхом самофіксації. Альтернативою механічному замкненню може бути заклеювання. За іншим втіленням даного винаходу, тіло відкриваючого пристрою можне виробити із пластмаси, такої як поліетиленовий терефталат, товщиною в межах 0.1-1 мм. За ще одним втіленням, на поверхню прикладання можна нанести клейкий шар, що включає клей, який плавиться при нагріванні. Цей шар не є липким при кімнатній температурі, і тому з ним легко поводитись. Цей клейкий шар відкриваючого пристрою можна активізувати шляхом нагрівання для нанесення чого-небудь на поверхню пакету. Клейким шаром переважно вкривають ту поверхню, на яку щось наносять. Вкриваючи всю цю поверхню цим клейким шаром, можна переконатись, що кінцеву секцію пакету належним чином зігнуто після переміщення першого тіла у позицію запечатування. Клейкий шар може мати хвилясту поверхню, завдяки чому його здатність зберігати тепло при нагріванні покращується, що може бути вигідним для нанесення відкриваючого пристрою на пакет. Згідно з даним винаходом, еластичний пакет із зоною відкривання і двома боковими стінками, який включає відкриваючий пристрій, розміщений у зоні поряд з отвором, створений після початкового відкриття пакету для його відкривання і закривання, і який складається із тонкостінного першого тіла з контактною поверхнею і першою поверхнею прикладання навпроти, завдяки чому перше тіло кріпиться до зовнішньої поверхні першої із двох згаданих бокових стінок пакету, і застібки, також вже зазначеної. Перше тіло можна переміщати, згинаючи через першу вісь згинання, між його базовою позицією і позицією запечатування, в якій позиція запечатування має цієї контактної поверхні має дві під-зони безпосередньо навпроти одна одної, а застібку розташовують у щонайменше одній із під-зон контактної поверхні, і вона має діяти між цими двома під-зонами, щоб забезпечити повторне замкнення тіла у вищеописаній позиції запечатування. Першу вісь згинання першого тіла орієнтовано паралельно отвору, і пакет можна переміщати і стан повторного запечатування, в якому кінцева секція зони відкривання, яка включає сам отвір, згинається через першу вісь згинання шляхом переміщення першого тіла у позицію запечатування. За одним втіленням пакету згідно з даним винаходом, перше тіло відкриваючого пристрою можна пересувати, згинаючи його кругом другої осі згинання, простягнутої упоперек першій осі згинання, між базовою і відривною позиціями, причому пакет можна влаштувати у відкритому стані, в якому бокові стінки в позиції відкриття розділяють шляхом переміщення першого тіла у цю відкривну позицію. За подальшим втіленням, відкриваючий пристрій далі може включати друге тіло, витягнуте уздовж поздовжньої осі, яке має другу поверхню для прикладання, якою це друге тіло кріпиться до зовнішньої поверхні другої з названих двох бокових стінок, і це друге тіло можна переміщати, згинаючи через третю вісь згинання, між розігнутою і зігнутою позиціями, причому пакет можна влаштувати у відкритому стані шляхом переміщення другого тіла у зігнуту позицію разом із пересуванням першого тіла у позицію відкриття. За ще одним втіленням, перше і друге тіла розташовують, відповідно, у зонах відкривання першої ї другої бокових стінок пакету так, що друге тіло знаходиться в межах зони, означеної контуром однієї із під-зон першого тіла. Цим забезпечують можливість переміщення першого тіла в його позицію закривання, так щоб повторно запечатувати пакет без впливу другого тіла. За іншим втіленням, другу вісь згинання першого тіла можна розмістити паралельно третій осі згинання другого тіла. Завдяки тому, що перше і друге тіла пристосовують, відповідно, за допомогою другої і третьої осі згинання паралельно одне одному, відкриття пакету у повністю відкриту позицію спрощується, оскільки згинання тут регулюють так, щоб тіла згиналися у різні боки. Вищезазначені переваги відкриваючого пристрою згідно з даним винаходом у застосовних частинах стосуються також і еластичного пакету згідно з даним винаходом. Терміни пунктів формули винаходу взагалі слід інтерпретувати в їхніх нормальних значеннях у технічній сфері, якщо немає іншого чіткого визначення. Всі посилання на будь-який "елемент, пристрій, прилад, компонент, деталь конструкції, етап, крок" слід розуміти як посилання хоча б на наявність такого елементу, пристрою, приладу, компонента, деталі конструкції, етапу, кроку і т.п., якщо не вказано інакше. Етапи будь-якого описаного тут методу не повинні виконуватись точно у зазначеному порядку, якщо немає інших чітких вказівок. 3 UA 107608 C2 5 10 15 20 25 30 35 40 45 50 55 60 Короткий опис креслень Вищенаведені і нижчезазначені цілі, характерні риси та переваги даного винаходу легше зрозуміти за допомогою наступних ілюстрацій і необмеженого детального описання втілень даного винаходу із посиланням на додані креслення, в яких для елементів одного типу застосовані одні й ті самі умовні символи. На Фіг. 1a показано вид зверху одного втілення відкриваючого пристрою згідно з даним винаходом. На Фіг. 1b показано вид збоку відкриваючого пристрою, зображеного на Фіг. 1a. Фіг. 2a і 2b являють собою плани, на яких схематично показано зони контактної поверхні і поверхні прикладання, відповідно, першого тіла відкриваючого пристрою, показаного на Фіг. 1. На Фіг. 3a показано вид у перспективі відкриваючого пристрою, зображеного на Фіг. 1a, у базовій позиції На Фіг 3b показано вид у перспективі відкриваючого пристрою, зображеного на Фіг. 1a, у запечатаній позиції На Фіг. 3c показано вид у перспективі відкриваючого пристрою, зображеного на Фіг. 1a, у позиції відкриття. На Фіг. 4a показано вид у перспективі першого втілення еластичного пакету за даним винаходом у закритому стані. На Фіг. 4b показано вид у перспективі пакету, зображеного на Фіг. 4a, у стані початкового відкриття. На Фіг 4d показано вид у перспективі пакету, зображеного на Фіг. 4a, у стані безпосередньо перед його повторним запечатуванням. На Фіг. 4e показано вид у перспективі пакету, зображеного на Фіг. 4a, у стані запечатування. На Фіг. 5a показано поперечний перетин a-a на Фіг. 4b. На Фіг. 5b показано поперечний перетин b-b на Фіг. 4d. На Фіг. 5c показано поперечний перетин c-c на Фіг. 4e. На Фігурах 6a і 6b зображено друге втілення еластичного пакету згідно з даним винаходом, відповідно, у закритому і повторно запечатаному станах. На Фігурах 7a і 7b зображено третє втілення еластичного пакету згідно з даним винаходом, відповідно, у закритому і повторно запечатаному станах. На Фігурах 8a, 8b і 8c зображено четверте втілення еластичного пакету згідно з даним винаходом, відповідно, у закритому, відкритому і повторно запечатаному станах. На Фіг. 9 показано схему виробничої лінії відкриваючого пристрою згідно з даним винаходом. На Фіг. 10 показано вид зверху ще одного втілення відкриваючого пристрою згідно з даним винаходом. На Фіг. 11 показано вид у перспективі відкриваючого пристрою, зображеного на Фіг. 10, причому перше тіло у відкритій позиції, а друге - у зігнутій. На Фігурах 12a-12c показано план еластичного пакету у розібраному виді з відкриваючим пристроєм, зображеним на Фіг. 10, пристосованим до його зони відкривання. На Фігурах 13a і 13b показано види у перспективі відкритого пакету, зображеного на Фігурах 12a-12c, у розібраному вигляді. На Фіг. 14 показано перспективний вид у розібраному стані повторно запечатаного пакету, зображеного на Фігурах 12a-12c. Опис ілюстративних втілень Даний винахід стосується відкриваючого пристрою для еластичних пакетів і еластичних пакетів з таким пристроєм. Під еластичним пакетом розуміється пакет або контейнер, зроблений з еластичного матеріалу в тому сенсі, що матеріал є пластичним. Тому еластичний пакет такого типу можна зробити з одношарового або багатошарового плівкового матеріалу. Плівковий матеріал може мати шари з пластику, такого як поліетилен, поліпропілен, поліетиленовий терефталат, етиленвініловий спирт і/або алюмінієва фольга. Шари такого пластику як поліетилен або поліпропілен можуть також містити наповнювач, наприклад, певний мінеральний матеріал. На Фігурах 1a і 1b, на які робиться посилання, ілюстровано втілення відкриваючого пристрою 1 згідно з даним винаходом. Відкриваючий пристрій 1 включає перше тіло 4, витягнуте уздовж першої осі згинання 2, і застібку 5, встановлену на тілі 4. Перше тіло 4 можна зробити з жорсткого, але еластичного пластику, приміром, поліетиленового терефталату, товщиною в межах 0.1-1мм. Як показано на цьому втіленні, перше тіло 4 може мати витягнуті паралельні сторони і 4 UA 107608 C2 5 10 15 20 25 30 35 40 45 50 55 60 короткі, симетрично скошені сторони. За показаним втіленням, кути першого тіла 4 округлені, щоб користувач міг уникнути подряпин від відкриваючого пристрою 1 згідно з даним винаходом. Доцільно надати першому тілу кілька інших конфігурацій, скажімо, прямокутну форму або асиметрично скошені короткі сторони, наприклад, закруглені або прямокутні. Перше тіло 4 можна переміщати між базовою позицією, що дозволяє відкривати пакет, і позицією закривання, яка відповідає позиції його повторного запечатування, коли це тіло 4 зігнуте через першу вісь згинання 2. У показаному втіленні перше шарнірне з'єднання 6 довжиною, яка співпадає із першою віссю згинання 2, вміщено у назване перше тіло 4. Перший шарнір 6 має поперечний перетин у формі W, що очевидно на частковому збільшенні у розібраному стані Фіг. 1b, але доцільно надати першому шарніру 6 іншої конфігурації, наприклад, з поперечним перетином у формі V. У показаному втіленні, саме перший шарнір 6 дозволяє чітко визначений згин через першу вісь згинання 2 для пересування першого тіла 4 в позицію запечатування. Перше тіло 4 має контактну поверхню 8, на якій розміщують застібку 5, і поверхню прикладання 9, відвернуту від контактної поверхні 8, якою відкриваючий пристрій 1 можна пристосувати до пакету. Поверхню прикладання 9 можна частково, або, бажано, повністю вкрити в'яжучою речовиною (не показано) для припасування відкриваючого пристрою 1 до пакету. Ця в'яжуча речовина може бути у вигляді липкого шару, який розтає при нагріванні, відомого також просто як клей. При припасуванні відкриваючого пристрою 9 до пакету цей клейкий шар можна активувати шляхом нагрівання. Контактна поверхня 8 має дві під-зони 10a і 10b, розташовані кожна на одній стороні шарніра 6 і які, коли перше тіло 4 знаходиться у згаданій позиції запечатування, знаходяться безпосередньо навпроти одна одної. Застібка 5, яку, згідно з даним винаходом, розміщують якнайменше в одній з двох названих під-зон 10a, 10b, має після її активації діяти між ними так, щоб затримувати перше тіло 4 у названій другій позиції. Завдяки тому, що під-зони 10a, 10b контактної поверхні 8 розташовані безпосередньо навпроти одна одної, коли перше тіло 4 знаходиться в позиції запечатування, ніщо не заважає застібці 5 діяти між названими підзонами 10a, 10b. Ці під-зони 10a, 10b контактної поверхні 8 схематично показані на Фіг. 3a, на яку зараз робиться посилання. У показаному втіленні застібка 5 має один спільний елемент з першим тілом 4 і запроектована для механічного точкового замикання тіла 4 в позиції запечатування. Точніше, застібка 5 включає дві охоплювані деталі 11, які можнамоментальною дією привести у зчеплення з їхньою відповідною обтискною деталлю 12 для повторного запечатування. Таким чином, кожна пара охоплюваних і обтискних деталей 11, 12 утворює конструкцію типу натискної кнопки і активізує застібку 5, коли їх притискають одну до одної разом з переміщенням першого тіла 4 в його позицію запечатування. Охоплювані деталі 11 розміщують на першій з названих під-зон 10a контактної поверхні 8, а обтискні деталі 12 – на другій під-зоні 10b контактної поверхні 8. Доцільно зробити кількість пар охоплюваних і обтискних деталей 11, 12 меншою або більшою двох. Далі, доцільно, щоб застібка 5 мала іншу конфігурацію. Наприклад, її можна спроектувати для механічного або лінійного замикання тіла в позиції запечатування. Така застібка може включати витягнуту охоплювану деталь, яку засмикуванням можна привести у зчеплення з витягнутою обтискною деталлю. Альтернативно, застібка може мати окрему конфігурацію відносно першого тіла. Наприклад, її можна зробити клейкою і розташувати на одній з двох під-зон контактної поверхні, причому цей клейкий шар створює рознімний замок з другою із двох під-зон контактної поверхні при переміщенні першого тіла в його позицію запечатування. Дане втілення відкриваючого пристрою 1 згідно з даним винаходом показує далі, що цей пристрій можна пересувати між базовою позицією та позицією відкривання, відповідно до відкритого стану пакету, згинаючи його через другу вісь згинання 3, простягнутої під кутом до першої осі згинання 2. Другий шарнір 7 довжиною, яка співпадає з другою віссю згинання 3, вмонтовують у перше тіло 4. Цей другий шарнір може мати поперечний перетин у формі V. Як показано у даному втіленні, друга вісь згинання 3 можна простягнути під прямим кутом до першої осі згинання 2, але доцільно другу вісь згинання 3 витягнути також під іншими кутами до першої. Другий шарнір 7 має таку конфігурацію, що поверхня прикладання 9 має у позиції відкривання першого тіла 4 дві під-зони 13a, 13b під кутом одна до одної. 5 UA 107608 C2 5 10 15 20 25 30 35 40 45 50 55 60 Під-зони 13a, 13b поверхні прикладання 9 схематично зображені на Фіг. 3b, яка зараз коментується. Таким чином, перший шарнір 6 і другий 7 дозволяють чітко визначене згинання першого тіла 4 у протилежних напрямках. Перший шарнір 6 дозволяє згинати перше тіло 4 у такому напрямку, що під-зони 10a, 10b контактної поверхні 8 опиняються під кутом і повернутими одна до одної, в той час як другий шарнір 7 дає можливість згинати перше тіло 4 у такому напрямку, щоб під-зони 13a, 13b поверхні прикладання 9 знаходились під кутом одна до одної. Завдяки конфігурації першого і другого шарнірів 6, 7 зазначене перше тіло 4 отримує бістабільний характер. Коли перше тіло 4 знаходиться у базовій позиції, перший шарнір 6 дає можливість згинати його через першу вісь згинання 2, в той час як другий шарнір 7 дає можливість згинати його через другу вісь згинання 3. Але цей бістабільний характер першого тіла 4 означає, що, почавши згинати його через одну із осей згинання 6, 7, тобто якщо перше тіло переміщено з його базової позиції, згинати його через другу із двох осей згинання 6, 7 неможливо Якщо другий шарнір простягнутий упоперек першому шарніру під кутом, не рівним 90˚, стає можливим підтримувати бістабільний характер першого тіла також і у зігнутому стані. Зокрема, згин через другу вісь згинання 7 неможливий, коли перше тіло зігнуте через першу вісь згинання 6 і знаходиться у позиції запечатування. На Фігурах 3a-c, про які зараз йдеться, перше тіло 4 відкриваючого пристрою 1за даним винаходом показано у трьох різних позиціях. На Фіг. 3a перше тіло 4 відкриваючого пристрою 1 показано в його базовій позиції, яка відповідає його початковому стану. На Фіг. 3b, перше тіло 4 відкриваючого пристрою 1 переміщено з його базової позиції у згадану позицію запечатування шляхом згину через першу вісь згинання 2. Перший шарнір 6 забезпечує чітко визначене згинання через цю вісь 2. Доцільно, якщо відкриваючий пристрій 1 матиме конфігурацію без шарніру 6. Розміри першого тіла 4 відкриваючого пристрою 1 тут такі, що воно має потрібну жорсткість, при тому, що його все ж можна зігнути через першу вісь згинання 2. Але відсутність першого шарніру 6 означає, що згин не буде чітко визначеним. Застібка 5 має таку конфігурацію, що її пара деталей 11, 12 - охоплювана та обтискна з'єднуються одна з одною різким засмикуванням і роз'ємно замикають перше тіло 4 у позиції запечатування. Ця позиція представляє пакет у повторно запечатаному стані. Як видно на Фіг. 3a, кожна охоплювана деталь 11 має форму виступу, а кожна обтискна деталь 12 має отвір у виступаючій частині. Обидві вони виступають з контактної поверхні 8, і застібка 5 утворює прокладку 14, яка взаємно розділяє під-зони 10a, 10b контактної поверхні 8, коли охоплювані деталі 11 з'єднуються з обтискними деталями 12 у позиції запечатування першого тіла 4. Це роз'єднання показане на Фіг. 3b проміжком D. Завдяки тому, що під-зони 10a, 10b відділені одна від одної у позиції запечатування першого тіла 4, користувач може легко просунути між ними палець, щоб звільнити застібку 5 і відкрити відкриваючий пристрій 1. На Фіг. 3c перше тіло 4 відкриваючого пристрою 1 переміщено з базової позиції у позицію відкривання шляхом згину через другу вісь згинання 3. Другий шарнір 7 забезпечує чітко визначений згин через цю другу вісь згинання 3. Третя позиція представляє відкритий стан пакету. Буде вдало, якщо відкриваючий пристрій 1 матиме конфігурацію без другого шарніра 7. Розміри першого тіла 4 відкриваючого пристрою 1 забезпечать необхідну жорсткість, при тому, що його все ж можна буде зігнути через другу вісь згинання 3. Але відсутність другого шарніру 7 означає, що згин не буде чітко визначеним. Якщо відкриваючий пристрій 1 за даним винаходом без другого шарніру 7 буде пристосованим поруч із отвором в еластичному пакеті з рідким продуктом, переміщення першого тіла з його базової позиції у позицію відкривання користувач зможе здійснити виливанням, оскільки тиск продукту відкриє отвір еластичного пакету і зігне перше тіло відкриваючого пристрою через другу вісь згинання. Відкриваючий пристрій 1 за даним винаходом дає можливість повторно запечатувати еластичні пакети, і його буде описано нижче з посиланням на перше втілення пропонованого винаходом пакету 15 згідно з Фігурами 4a-4e, про які йдеться зараз. Перше втілення еластичного пакету 15 складаного типу, званого також стоячим мішечком. Пакети цього типу придатні для рідких продуктів, і, як показано на фігурах, їх можна використовувати газонаповненими. Відкриваючий пристрій 1 за даним винаходом вищеописаного типу з посиланням на Фігури 1a, 1b і 3a-c кріпиться до пакету 15 у зоні відкривання 16, утвореній двома протилежними боковими стінками 17 еластичного пакету 15 в його кутовій секції. Зона відкривання 16 еластичного пакету включає у закритому стані пакета кінцеве вушко 18, 6 UA 107608 C2 5 10 15 20 25 30 35 40 45 50 55 60 яке для початкового відкривання пакету можна відокремити від нього по лінії роз'єднання 19. Пакет 15 показано в його закритому стані на Фіг. 4a. Перше тіло 4 відкриваючого пристрою 1 розміщують на одній із двох названих бокових стінок 17 поруч з кінцевим вушком 18 зони відкривання 16, і, точніше, на тій стороні лінії роз'єднання 19 навпроти кінцевого вушка 18, яка суміжна і паралельна цій розділовій лінії. Ця лінія роз'єднання 19 може мати конфігурацію, придатну для ініціації сприяння і спрощення відокремлення кінцевого вушка 18 від пакету 15. Така ініціація може включати оброблені і необроблені частини. Оброблені частини можуть мати конфігурації послаблювачів, перфорації і т.п. Відкриваючий пристрій 1 можна кріпити до пакету 15 з використанням клейкого матеріалу або шляхом нагрівання, або будь-яким іншим придатним процесом. Як зазначено вище, поверхня прикладання відкриваючого пристрою 1 може включати клейкий шар, який розтає при нагріванні, що спрощує його прикріплення. Завдяки тому, що відкриваючий пристрій виробляється окремо від пакету, допускається виробництво попередньо сформованих пакетів, які можна постачати в рулонах до підприємства, що їх наповнює, скажімо, до молочного комбінату. Такий рулон попередньо сформованих пакетів можна використовувати у відповідному верстаті, щоб отримувати наповнені пакети. Відкриваючий пристрій за даним винаходом у цьому випадку можна кріпити до пакету безпосередньо у верстаті при наповненні. Його можна кріпити до, під час або після наповнення пакету. На Фіг. 4b кінцеве вушко 18 відокремлено від пакету 15 для початкового відкриття його, завдяки чому утворюється отвір 20 у зоні відкривання 16, який дає можливість виливати або розподіляти вміст пакету 15. Як видно на Фігурі, відкриваючий пристрій 1 розташований поруч і паралельно з отвором 20. На цій фігурі відкриваючий пристрій 1 зображено з його першим тілом 4 у базовій позиції, що, як описано вище, дає можливість відкривати пакет 15. На Фіг. 4c пакет 15 показаний у відкритому стані. Перше тіло 4 відкриваючого пристрою 1 тут переміщено з його базової позиції у позицію відкривання шляхом згину через другу вісь згинання 3, а цей згин регулюють другим шарніром 7. Це переміщення раціонально здійснює сам користувач, притиснувши великим і вказівним пальцями дві протилежні короткі сторони відкриваючого пристрою 1 одну до одної так, щоб згин відбувався через другу вісь згинання 3. Завдяки тому, що відкриваючий пристрій 1 розміщують на одній стороні бокової стінки 7 пакету 15, частина її буде разом із пристроєм для відкривання 1 під час згину через другу вісь згинання 3, і буде відокремленою від другої бокової стінки 17, яка завдяки цьому може видаватись у протилежний бік. На Фіг. 4c можна побачити, як отвір 20 у зоні відкривання 16 розкривається і отримує чітко визначену зону виливання, коли перше тіло 4 відкриваючого пристрою 1 набуває цю позицію відкривання. Буде доцільно, якщо позиція відкривання не буде представляти точно визначену зону, але буде складатися із зони, що буде змінюватись час від часу. Мета позиції відкривання – досягти зони виливання для отвору 20 у зоні відкривання 16. Також доцільно надати першому тілу і підтримувати позицію відкривання як реакцію на динамічне навантаження. Це динамічне навантаження може здійснювати продукт у пакеті під час його наливання, коли він досягає зони відкривання 16 пакету. Через бістабільну природу відкриваючого пристрою 1, згин першого тіла 4 відкриваючого пристрою 1 через названу першу вісь згинання 2 не є можливим, доки воно знаходиться в позиції відкривання. Тут слід зазначити, що перше тіло 4 не повністю згинається через другу вісь згинання 3 у третій позиції, саме тому бістабільний характер зберігається у позиції відкривання, незважаючи на те, що другий шарнір 7 у показуваному втіленні простягнутий під прямим кутом до першого шарніру 6. На Фігурах 4d і 4e показано процес повторного запечатування пакету 15. Спочатку перше тіло 4 відкриваючого пристрою 1 повертають з позиції відкривання у базову позицію шляхом згину через другу вісь згинання 3 (не показано). Після цього перше тіло 4 згинають через першу вісь згинання 2, і на Фігурі 3d показано, як почався згин, а на Фіг. 3e перше тіло 4 зображено у позиції запечатування після повного завершення згину. Застібку 5 тут активовано і таким чином гарантовано, повернення першого тіла 4 у згадану позицію запечатування. Через бістабільну природу відкриваючого пристрою 1, згин першого тіла 4 відкриваючого пристрою 1 через другу вісь згинання 3 разом із згином першого тіла 4 через першу вісь згинання 2 не є можливим. Тут слід зазначити, що перше тіло 4 повністю згинається через першу вісь згинання 2 у позиції запечатування. Оскільки другий шарнір 7 у показуваному втіленні витягнутий під прямим кутом до першого шарніру 6, бістабільний характер першого тіла 7 UA 107608 C2 5 10 15 20 25 30 35 40 45 50 55 60 призупиняється, коли воно знаходиться у позиції запечатування. Оскільки відкриваючий пристрій 1 і його перше тіло 4 розміщують на одній боковій стінці 17 пакету 15, частина цієї бокової стінки 17 буде згинатись разом із пристроєм для відкривання 1 в процесі згину через першу вісь згинання 2, і тому буде тягти за собою частину другої бокової стінки 17. Отже, переміщення першого тіла 4 відкриваючого пристрою з базової позиції у позицію запечатування спричиняє кінцеву секцію, яка включає отвір 20 у зоні відкривання 16, перехилятись через першу вісь згинання 2, завдяки чому пакет 15 повторно запечатують, як можна бачити на Фіг. 4e. Як на показуваному втіленні, відкриваючий пристрій 1 можна сконструювати так, щоб він мав довжину L, яка, по суті, співпадає з шириною W зони відкривання 16 у тій самій позиції, тобто, якщо її виміряти уздовж лінії, яка співпадає з другою віссю згинання 2. Точніше, під-зони 10a, 10b контактної поверхні 8 першого тіла 4 з'єднуються одна з одною уздовж граничної лінії, що простягається повз майже всю ширину W зони відкривання. Бажано, щоб довжина відкриваючого пристрою 1 дещо перевищувала ширину W зони відкривання 16. Це забезпечує відносно щільне повторне запечатування, яке позитивно впливає на смак і термін придатності продукту, закритого в пакеті 15.Щільне повторне запечатування мінімізує риск протікання при перевертанні пакету. Перший шарнір 6 вміщений у перше тіло 4 відкриваючого пристрою 1 і може мати, як сказано вище, поперечний перетин у формі W. Перевагу шарніру 6 такої конфігурації буде описано нижче більш детально з посиланням на Фігури 5a-5c, які схематично зображують відкриваючий пристрій 1 за даним винаходом, прикріплений до однієї бокової стінки 17 пакету 15 поруч із отвором 20 у зоні відкриття 16. Перший шарнір 6 першого тіла 4 має поперечний перетин у формі W, який, так би мовити, включає дві ніжки 21 і проміжний рубчик 22, як ясно видно на його частковому збільшенні у розібраному вигляді на Фіг. 5a, на якій відмічено поперечний перетин у формі W. "Вільні" кінці ніжок 21 поперечного перетину приєднуються кожен до половини першого тіла 4 відкриваючого пристрою 1. Поперечний перетин у формі W орієнтовано так, що рубець 22 повернутий до бокової стінки 17 пакету 15. На Фіг. 5a відкриваючий пристрій 1 зображений з його першим тілом 4 у його базовій позиції. На Фіг. 5b показано, як користувач почав діяти з пристроєм для відкривання 1, щоб перевести перше тіло 4 з його базової позиції у позицію запечатування, де перший шарнір 6 регулює згин через першу вісь згинання 2. Тут можна побачити, як частина першого тіла 4, яке згинається і тягне за собою бокову стінку 17, безпосередньо з'єднану з ним, і яка, в свою чергу, тягне за собою другу з бокових стінок 17. Згин першого тіла 4 через вісь згинання 2 приведе в результаті до згину кінцевої зони 16 через першу вісь згинання 2. На Фіг. 5c показано, як перше тіло 4 відкриваючого пристрою 1 переміщено у позицію запечатування, в якій застібку 5 активовано для підтримування цієї позиції запечатування. Бокові стінки 17 і визначену завдяки цьому зону відкривання 16 згинають через першу вісь згинання 2. На частково збільшеному зображенні у розібраному вигляді можна побачити, як бокові стінки 17 витягнуті і притиснуті до рубця 22 поперечного перетину у формі W першого шарніру 6, коли перше тіло 4 приймає позицію запечатування. Це витягування і притискання сприяє підвищенню надійності повторного запечатування пристроєм для відкривання 1. Шарніри можна створити термальним формуванням. Форму W першого шарніру 6 можна виконати так, щоб матеріал рухався від западин до гребня, який в результаті буде виступати з контактної поверхні 8 першого тіла 4. На цих фігурах ніжки поперечного перетину у формі W розташовані під кутом одна до одної. Але вони можуть бути перпендикулярними до контактної поверхні 8. Як наслідок, ніякий матеріал в цьому разі не переміститься у напрямку від гребня у зв'язку зі створенням першого шарніру шляхом термального формування. Практичні проби показали, що повторне запечатування можна зробити достатньо щільним, так що пакет, який містить рідину, після його відкривання і повторного запечатування за допомогою пристрою 1 за даним винаходом, можна перевертати вверх-вниз без жодного протікання. Буде доцільно, якщо відкриваючий пристрій 1 за даним винаходом використовувати не тільки для пакетів вищеописаного типу. Цілком можливо використовувати цей відкриваючий пристрій з еластичним пакетом у формі подушки. За другим втіленням еластичного пакету 15" для повторного запечатування згідно з даним винаходом, яке показано на Фігурах 6a-6b, відкриваючий пристрій 1 розміщують у зоні відкривання 16, яку утворюють дві протилежні бокові стінки 17 еластичного пакету 15" у його кутовій секції. Відкриваючий пристрій 1, який, як і раніше, включає перше тіло 4, точніше, який розміщують на одній з двох протилежних стінок 17 поруч із кінцевим вушком 18 зони 8 UA 107608 C2 5 10 15 20 25 30 35 40 45 50 55 60 відкривання 16, і це кінцеве вушко 18 можна відокремити від пакету 15" по лінії роз'єднання 19. Відкриваючий пристрій 1 розміщують на тій стороні лінії роз'єднання 19, яка знаходиться навпроти кінцевого вушка 18, поруч і паралельно цій роздільній лінії. Еластичний пакет повторного запечатування 15" за згаданим другим втіленням також придатний для твердого або порошкового вмісту, скажімо, арахісу або цукерок. Але доцільно, щоб пакет цього типу міг також містити інші типи продуктів, наприклад, рідкі. На Фіг. 6a, пакет 15" показано у закритому стані, а на Фіг. 6b кінцеве вушко 18 – відокремленим уздовж означеної лінії роз'єднання 19, що дає можливість відкривати пакет 15" шляхом переміщення відкриваючого пристрою 1 в позицію відкривання першого тіла 4 тим же способом, який відповідає описаному вище у зв'язку з першим втіленням еластичного пакету 15 повторного запечатування, або шляхом переміщення відкриваючого пристрою 1 у позицію запечатування першого тіла 4 для повторного запечатування пакету 15", як показано також на Фіг. 6b. Далі, доцільно не обов'язково розміщати відкриваючий пристрій 1 за даним винаходом у зоні відкривання, яка є частиною кутової секції пакету. На Фігурах 7a-b, про які зараз йдеться, зображений еластичний повторно запечатуваний пакет 15" за третім втіленням. Пакет 15" має зону відкривання 16, означену двома протилежними боковими стінками 17 пакету 15". Зона відкривання 16 включає кінцеве вушко 18, що створює верхівку пакету 15", а це кінцеве вушко 18 можна відділяти від пакету 15" уздовж лінії роз'єднання 19. Відкриваючий пристрій 1, який має перше тіло 4, розміщують у зоні відкривання 16 поруч з кінцевим вушком 18 і паралельно цій лінії роз'єднання 19. Відкриваючий пристрій 1має довжину L, яка, по суті, співпадає з шириною W зони відкривання 16, виміряною уздовж лінії, що співпадає з другою віссю згинання 2. Доцільно, щоб у прямокутних пакетів, таких, як зображені на фігурах, ця ширина W відповідала б ширині самого пакету. Пакет 15" за згаданим третім втіленням показано на Фіг.7a у закритому стані, а на Фіг. 7b - у повторно запечатаному стані. Перше тіло 4 відкриваючого пристрою 1 має у даному втіленні чотирикутну форму, тобто у нього короткі сторони, обрізані під прямим кутом. Перше тіло 4 відкриваючого пристрою 1 також має ще два шарніри 35, 36, кожний з яких розміщений у відповідній кінцевій зоні цього першого тіла 4. Наступні шарніри 35, 36 простягаються під кутом до першого шарніру 2. Ці наступні два шарніри 35, 36 утворено для того, щоб спростити маневрування пристроєм для відкривання за даним винаходом. Точніше, шарніри 35, 36 розмежовують захватні вушка у відповідних кінцях першого тіла 4, а користувач може затискати їх для того, щоб переміщати перше тіло у його позицію відкривання. Як видно на фігурі, перше тіло у показаному втіленні не має другого шарніру, який регулює згин через другу вісь згинання під час переміщення тіла в його позицію відкривання. Буде також доцільним, якщо зона відкривання 16 не потребуватиме відокремлюваного кінцевого вушка. На Фігурах 8a-8c, про які зараз йдеться, показано четверте втілення еластичного пакету 15bad повторного запечатування за даним винаходом, який включає зону відкривання 16, означену двома боковими стінками17 пакету15"'. Зона відкривання 16 складає частину верхньої зони пакету 15"', і її можна відкривати відокремленням бокових стінок 17 пакету 15"' для того, щоб зламати затвор на протилежному краї 23, уздовж якого дві бокові стінки 17 пакету 15"' взаємно поєднані. Відкриваючий пристрій 1 розміщують у зоні відкривання 16 паралельно цьому крайньому затвору. Пакет 15"' за четвертим втіленням показаний на Фіг. 8a у закритому стані, на Фіг.8b у відкритому стані, і на Фіг. 8c у повторно запечатаному стані. У цьому втіленні даного винаходу, відкриваючий пристрій показано з двома шарнірами 35, 36 першого тіла 4, і ці шарніри 35, 36 розмежовують відповідні захватні вушка для того, щоб спостити маневрування пристроєм для відкривання 1. Процес виробництва пристроїв для відкривання за даним винаходом буде описано нижче із посиланням на Фіг.9, на якій зображено виробничу лінію 24, що включає позицію перфорації 25, позицію формування 26 і позицію відокремлення 27. У показуваному втіленні позиція формування 26 складається з нагрівального елементу 28 і преса 29. Матеріал, з якого будуть виробляти відкриваючі пристрої, постачається у формі рулону 30, який розгортають у полотно 31 і направляють до різних позицій. Матеріал 31спочатку попадає на позицію перфорації 25, яка у показаному втіленні включає рулонний прес 32, що з'єднують з боковими краями розгорнутого рулону 31 для того, щоб пробити профіль бажаної форми бокових сторін відкриваючих пристроїв. Після цього розгорнутий рулонний матеріал попадає у нагрівальний елемент 28 формувальної позиції 26, в якому цей матеріал 31 нагрівають до температури, необхідної для 9 UA 107608 C2 5 10 15 20 25 30 35 40 45 50 55 60 термоформування. Практика показала, що поліетиленовий рулонний матеріал зручно нагрівати до відносно низької температури термоформування, десь 100˚C. Коли розгорнутий рулонний матеріал 31направляють далі до пресу 29 формувальної позиції 26, інструмент 33, який складається з двох половин, з'єднують з цим розігрітим матеріалом 31 для його термоформування. Інструмент 33 сконструйовано так, що після з'єднання з розгорнутим рулонним матеріалом 31 він термоформує шарніри і застібки відповідного відкриваючого пристрою. Інструмент 33 може також включати охолоджувальні елементи для охолодження рулонного матеріалу після завершення термоформування. Альтернативно, охолоджувальні елементи, якщо вони потрібні, можна розмістити окремо від формувальної позиції 26. Нарешті, розгорнутий рулонний матеріал 31 досягає позиції відокремлення 27, і у показуваному втіленні ніж 34 попадає на нього, щоб розділити його на окремі пристрої для відкривання 1. Доцільно нагрівальний елемент 28 і прес 29 сконструювати інтегрально, а також поєднати позицію відокремлення 27 із формувальною позицією 26. Доцільно також виділити окремо позицію перфорації. Короткі сторони відкриваючого пристрою можна створити попередньо сформованими краями розгорнутого рулонного матеріалу. Альтернативно, позицію відокремлення можна сконструювати так, щоб на ній вирізати всі сторони відповідного відкриваючого пристрою. Крім того, позицію для відокремлення можна також виділити окремо. В цьому разі полотно взаємозв'язаних пристроїв для відкривання можна згорнути для подачі в рулоні у верстат для наповнення. Виробничу лінію можна організувати так, щоб випускати полотно взаємозв'язаних пристроїв для відкривання, яке б включало сукупність пристроїв для відкривання у поперечному напрямку щодо полотна. Рулон такого полотна із взаємозв'язаними відкриваючими пристроями можна застосовувати у верстаті для наповнення з паралельними наповнюючими позиціями. Далі, виробнича лінія може також включати позицію для нанесення в'яжучої речовини. Таку позицію можна організувати так, щоб наносити шар в'яжучої речовини частково або, бажано, повністю на відповідну поверхню кожного відкриваючого пристрою. Шар в'яжучої речовини може бути клеєм, що тане при нагріванні, і цей шар може бути із хвилястою або хвилеподібною поверхнею. Відкриваючий пристрій можна кріпити до пакету під час або після його виготовлення. Можна також прилаштовувати відкриваючий пристрій за даним винаходом до пакету перед, під час або після його наповнення. Зокрема, можливо кріпити відкриваючий пристрій за даним винаходом до попередньо сформованого пакету у верстаті для наповнення перед наповненням пакету. Верстат для наповнення може включати аплікатор для кріплення відкриваючих пристроїв, які, за вищесказаним, можна подавати у рулонній формі. Аплікатор може включати ніж або щось подібне для відокремлення кожного відкриваючого пристрою від полотна, яке містить сукупність взаємозв'язаних пристроїв. Ніж можна, за вибором, влаштувати так, щоб він вирізав контур відкриваючого пристрою бажаної форми. Позиція відокремлення може також включати держак, який можна індексувати і яким, після відокремлення одного відкриваючого пристрою, пересувати його до позиції, в якій його можна кріпити у зоні відкривання наповненого пакету. Якщо відкриваючий пристрій має шар в'яжучої речовини, що містить клей, який тане від нагрівання, аплікатор може включати нагрівальний елемент для активації цього клейкого шару. Цей нагрівальний елемент може бути радіатором або нагрівати гарячим повітрям. Якщо поверхня клейкого шару хвиляста або хвилеподібна, її гребні будуть накопичувати тепло і тримати його активним під час кріплення відкриваючого пристрою до пакету. Альтернативно, нагрівальний елемент може бути контактним, який притискують до клейкого шару. Контакт забезпечує регульовану передачу тепла на клейкий шар і може супроводжуватись обробкою поверхні, щоб запобігти прилипанню клейкого шару до контактного нагрівача. Поверхні останнього можна також надати спеціальний профіль, щоб досягти хвилястої або хвилеподібної поверхні клейкого шару. Нагрівач може пошкодити шарніри відкриваючого пристрою. У шарніра в формі W дно западин і верхівка гребня можуть округлитись під впливом тепла. Округлені донця западин можуть негативно вплинути на гнучкість відкриваючого пристрою. Але шляхом формування ніжок поперечного перетину у формі W, таких, як описано вище, перпендикулярних контактній поверхні, округлювання заглиблень при нагріванні можна уникнути. За ще одним аспектом, верстат для наповнення може включати устаткування, яке дає 10 UA 107608 C2 5 10 15 20 25 30 35 40 45 50 55 60 можливість виробляти пристрої для відкривання, зокрема, обладнання для процесу, описаного у поясненнях до Фіг. 8. Позицію відокремлення можна тут спроектувати так, щоб вирізати всі сторони відповідного відкриваючого пристрою при його відокремленні. Далі, позиція відокремлення може включати держак, який можна індексувати, і який, після відокремлення відкриваючого пристрою, пересуває його обертальним рухом в позицію, в якій його можна кріпити у зоні відкривання до наповненого пакету. За подальшим втіленням відкриваючого пристрою згідно з даним винаходом, який буде описано нижче з посиланням на Фігури 10-15, він включає перше тіло 4, як описано вище з посиланням на Фіг. 1-3, і друге тіло 40. Перше тіло 4 і друге тіло 40 відкриваючого пристрою 1 показані на Фіг.10. Друге тіло 40 простягається повз поздовжню вісь 41 і має другу поверхню прикладання для кріплення другого тіла 40 на пакет. Друге тіло 40 далі пересувають між розігнутою і зігнутою позиціями шляхом згину через третю вісь згинання 42. На Фіг. 11 відкриваючий пристрій 1 показано разом з його першим тілом 4 в третій позиції і його другим тілом 40 у зігнутій позиції. Третю вісь згинання 42 другого тіла 40 можна простягати, як у показаному втіленні, під прямим кутом до поздовжньої осі 41, але влаштувати третю вісь згинання 42 так, щоб вона простягалась не під прямим кутом до цієї поздовжньої осі 41. Зокрема, друга вісь згинання 3 першого тіла 4 може бути під кутом до третьої осі згинання 42 другого тіла 40, так щоб названі осі згинання були паралельними у стані, прикріпленому до пакету. Третій шарнір 43 довжиною, яка співпадає з третьою віссю згинання 42, можна прикріпити до другого тіла 40. Третій шарнір 43 може мати поперечний перетин у формі V або W. Далі, друге тіло 40 має ширину B2, меншу за половину ширини B1 першого тіла 4. Друге тіло 40 має довжину L2, рівну або меншу, ніж довжина L1першого тіла 4. Доцільно кінцеві зони першого тіла 4 і другого тіла 40 сконструювати інакше, ніж показано на фігурах, для адаптації до геометрії зони відкриття пакету, на який будуть кріпити відкриваючий пристрій 1. На Фігурах 12a-12c показано зону відкривання 16 еластичного пакету, яку утворено двома протилежними боковими стінками 17a, 17b еластичного пакету в його кутовій секції. Відкриваючий пристрій 1 за подальшим втіленням розміщено у зоні відкривання 16. Ця зона відкривання 16 еластичного пакету включає у його закритому стані кінцеве вушко 18, яке для початкового відкривання пакету відокремлюється від нього шляхом роз'єднання по відповідній роздільній лінії 19. Перше тіло 4 відкриваючого пристрою 1 розміщують на першій 17a із згаданих двох бокових стінок 17a, 17b поруч з кінцевим вушком 18 зони відкривання 16, і, точніше, на протилежній стороні від кінцевого вушка 18 стосовно лінії роз'єднання, поруч з нею і паралельно їй, як чітко видно на Фіг.12a. Друге тіло 40 відкриваючого пристрою 1 розміщуються на другій 17b із згаданих бокових сторін 17a, 17b, поруч із кінцевим вушком 18 зони відкривання 16, і, точніше, навпроти цього кінцевого вушка 18 на протилежній стороні від лінії роз'єднання 19, поруч з нею і паралельно їй, як можна ясно побачити на Фіг. 12b. Лінію роз'єднання 19 можна сконструювати так, щоб ініціювати просте відокремлення кінцевого вушка 18 від пакету. Ця ініціація може включати оброблювані і не оброблювані зони. Оброблювані зони можуть мати таку конфігурацію, щоб послабляти, перфорувати і т.ін. Відкриваючий пристрій 1 можна прикріпити у зоні відкриття 15 за допомогою клею, який тане при нагріванні, як описано вище, гарячого запечатування або будь-яким іншим придатним способом. Як було описано вище, друге тіло 40 має довжину L2, рівну або меншу від довжини L1 першого тіла 4, і має ширину B2, меншу половини ширини B1 першого тіла 4. Це дає можливість розмістити друге тіло 40 в межах зони відкривання другої бокової стінки 17b, причому ця зона у стані, коли відкриваючий пристрій 1 пристосований до пакету, означається контуром однієї підзони 10a контактної поверхні 8 першого тіла 4, як можна чітко побачити на Фіг.12c. На Фіг.12c можна також побачити, що тіла 4, 40 так взаємно розташовані, що третя вісь згинання 42 другого тіла 40 паралельна другій осі згинання 3 першого тіла 4. Осі згинання 3, 42 можна розмістити паралельно одна одній на відстані A в межах 1-3 мм, але доцільно зробити відстань між ними більшою або меншою, ніж ця. У певних застосуваннях паралельне розміщення може біти повністю роздільним.. Для початкового відкривання пакету, його кінцеве вушко 18 видаляють, і для подальшого відкривання пакету і приведення його у повністю відкритий стан, перше тіло 4 пересувають в його позицію відкривання, а друге тіло 40 – в його зігнуту позицію, як показано на Фігурах 13a і 11 UA 107608 C2 5 10 15 20 25 30 35 40 45 50 55 13b. На практиці користувач пересуває перше тіло 4 в його позицію відкривання, а друге тіло 40 – в його зігнуту позицію одночасно, захопивши великим і вказівним пальцями, притискаючи протилежні короткі сторони відкриваючого пристрою 1 одну до одної так, що згин відбувається через другу вісь згинання 3 і третю вісь згинання відповідно. Паралельне розташування осей згинання 3, 42 у показуваному втіленні забезпечує згинання у протилежних напрямках. На фігурах видно, що отвір 20 в зоні відкривання 16 відкритий повністю і набуває чітко визначеної зони виливання, яка має контур паралелограму. Як можна побачити на фігурах, перше тіло 4 і друге тіло 40 сконструйовані так, що не виходять за межі з'єднувальної зони, в якій бокові стінки 17a, 17b пакету взаємно сполучені, але знаходяться в межах ширини зони відкривання. Одне з названих тіл 4, 40 могло б мати довжину за межі цих з'єднувальних зон, але оскільки одне з цих тіл не має такої довжини, вони не можуть протидіяти одне одному при повному відкриванні пакету. Назване наступне втілення відкриваючого пристрою 1 за даним винаходом мінімізує можливість випадкових крапель після остаточного спорожнення пакету. Ефекти поверхневого тертя буквально означають, що залишковий осад продукту краще затримується між боковими стінками 17a, 17b в нижніх кутах 44 отвору 20. Але відкриваючий пристрій дає нижчий кут відкривання α отвору 20, достатньо великий для подолання цих ефектів поверхневого тертя. В результаті друге тіло 40 яке, коли пакет відкритий повністю, намагається відвести під кутом другу бокову стінку 17b від бокової стінки 17a у достатньому ступені для досягнення нижнього кута відкривання α, який є достатньо великим. Коли відкриваючий пристрій без другого тіла застосовують на пакет, може статись, що друга бокова стінка уздовж короткої відстані простягнеться паралельно першій боковій стінці і може в результаті відхилитися під кутом. Коли перше тіло використовують разом з другим, як у показуваному втіленні, це гарантує відхилення другої бокової стінки 17b під чітко визначеним нижнім кутом відкривання до першої бокової стінки 17a, що сприяє подоланню ефектів поверхневого тертя, через які залишки продукту можуть затримуватись у зоні відкривання. Нижній кут відкривання α, в якому потрібно подолати ефекти поверхневого тертя, залежить від продукту, що мітиться у пакеті. Наприклад, нижній кут відкривання α має бути більшим для молока ніж для води. Нижній кут відкривання α може бути в межах 15-65˚ або, краще, в межах 35-55˚. Як показано вище, відкриваючий пристрій 1 не потребує такої конструкції, щоб позиція відкривання першого тіла 4 і зігнута позиція другого тіла 40 були ідентичними при кожному відкриванні пакету. Це означає, що нижній кут відкривання α може дещо змінюватись при повторних повних відкриваннях пакету. На Фіг. 14, про яку зараз йдеться, позицію виливання вмісту пакету показано у його повторному запечатуванні. Те, що друге тіло 40 розташовують в межах або всередині зони, означеної однією з під-зон 10a контактної поверхні 8 першого тіла 4, дає можливість пересувати перше тіло 4 у його другу позицію шляхом згину через першу вісь згинання 2 без другого тіла 40, яке перешкоджає цьому пересуванню. Те, що друге тіло 40 є меншим, ніж під-зона 10a, також означає, що друге тіло 40 можна помістити на певній відстані від першої осі згинання 2, як це можна побачити на фігурі. Саме це забезпечує відсутність впливу другого тіла 40 на бокові стінки 17, коли їх згинають при повторному запечатуванні пакету, що дозволяє зробити це багатократне запечатування щільним для рідини. Тому доцільно не обмежувати даний винахід тільки описаними втіленнями. Наприклад, вищеописаний процес виробництва відкриваючого пристрою можна адаптувати так, щоб він також включав і випуск другого тіла відкриваючого пристрою за описаним подальшим втіленням. Крім того, можна припустити виробництво відкриваючого пристрою за даним винаходом разом з боковими стінками у зоні відкривання пакету. Також припустимо сконструювати пакет таким, щоб його геометрія сприяла такій дії на відкриваючий пристрій, що пакет набував би повністю відкритого стану, коли його застібки не активовані. Це можна здійснити, наприклад, у такий спосіб, що зоні відкривання надають дещо виступаючої геометрії, так що пакет під впливом сили тяжіння утворює згин для відокремлення бокових стінок у позиції відкривання. Цей згин, таким чином, буде служити для пересування першого тіла в його позицію відкривання і, якщо потрібно, другого тіла в його зігнуту позицію, яка відповідає стану повністю відкритого пакету. Таким чином, існує багато можливих варіантів і модифікацій відкриваючого пристрою. Обсяг даного винаходу визначають виключно пункти формули винаходу, що додається. 12 UA 107608 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 1. Відкриваючий пристрій для еластичного пакета (15; 15'; 15'', 15'''), який має зону відкривання (16), визначену двома боковими стінками (17) і має ширину (W), який призначено для розміщення у зоні відкривання (16) пакета (15; 15'; 15'', 15''') поруч з отвором (20), утворюваної після початкового відкривання пакета (15; 15'; 15'', 15'''), щоб його відкривати і закривати, і цей відкриваючий пристрій включає тонкостінне перше тіло (4) з контактною поверхнею (8) і першою поверхнею прикладання (9) навпроти неї для кріплення цього першого тіла (4) у зоні відкривання (16) до першої (17а) з названих двох бокових стінок (17), і застібку (5), причому перше тіло (4) можна пересувати, згинаючи через першу вісь згинання (2), між базовою зоною і зоною запечатування, в якій ця зона запечатування контактної поверхні (8) має дві підзони (10а, 10b) безпосередньо навпроти одна одної, де названі дві підзони (10а, 10b) з'єднують одну з одною уздовж граничної зони, яка простягається, по суті, через повну ширину (W) зони відкривання, і де згадана застібка (5) рознімно замикає тіло (4) у позиції запечатування, яка відрізняється тим, що цю застібку (5) розміщують хоча б в одній з двох підзон (10а, 10b) контактної поверхні (8), і вона діє між цими двома підзонами (10а, 10b) для повторного запечатування. 2. Відкриваючий пристрій за п. 1, в якому перший шарнір (6) з довжиною, що співпадає з першою віссю згинання (2), вміщують у граничну зону першого тіла (4). 3. Відкриваючий пристрій за п. 2, в якому перший шарнір (6) має поперечний перетин у формі V або W. 4. Відкриваючий пристрій за одним із пп. 1-3, в якому названа застібка (5) утворює прокладку, що розділяє підзони (10а, 10b) контактної поверхні (8) у позиції запечатування першого тіла (4). 5. Відкриваючий пристрій за будь-яким з попередніх пунктів, в якому згадане перше тіло (4) можна пересувати між базовою позицією і позицією відкривання, згинаючи його через другу вісь згинання (3), простягнуту під кутом до першої осі згинання (2). 6. Відкриваючий пристрій за п. 5, в якому другий шарнір (7) має довжину, що співпадає із другою віссю згинання (3) і вміщений у перше тіло (4). 7. Відкриваючий пристрій за одним з пп. 5 або 6, в якому перша поверхня прикладання (9) має в зоні відкривання першого тіла (4) дві підзони (13а, 13b) під кутом одна до одної. 8. Відкриваючий пристрій за будь-яким з попередніх пунктів, який, далі, включає друге тіло (40), що простягнуте повз поздовжню вісь (41) і має другу поверхню прикладання для кріплення другого тіла (40) у зоні відкриття (16) до другої (17b) з двох названих бокових стінок (17), і це друге тіло (40) можна пересувати між розігнутою і зігнутою позиціями, згинаючи його через третю вісь згинання (42), і це друге тіло (40) можна переміщати у зігнуту позицію при пересуванні першого тіла (4) у позицію відкривання. 9. Відкриваючий пристрій за п. 8, в якому назване перше тіло (4) має першу ширину (В1), а друге тіло (40) має другу ширину (В2), причому друга ширина (В2) є меншою, ніж половина першої ширини (В1). 10. Відкриваючий пристрій за одним з пп. 8 або 9, в якому перше тіло (4) має першу довжину (L1), а друге тіло (40) має другу довжину (L2), причому друга довжина (L2) є рівною або меншою першої довжини (L1). 11. Відкриваючий пристрій за будь-яким з пп. 8-10, в якому третій шарнір (43) має довжину, що співпадає з третьою віссю згинання (42), і вміщений у друге тіло (40). 12. Відкриваючий пристрій за будь-яким з попередніх пунктів, застібку (5) якого спроектовано для точкового замикання. 13. Відкриваючий пристрій за будь-яким з попередніх пунктів, застібку якого (5) спроектовано для лінійного замикання. 14. Відкриваючий пристрій за будь-яким з попередніх пунктів, застібку якого (5) спроектовано для механічного замикання. 15. Відкриваючий пристрій за будь-яким з попередніх пунктів, застібку якого (5) спроектовано для механічного закривання засмикуванням. 16. Відкриваючий пристрій за будь-яким з пп. 1-13, застібку якого (5) спроектовано для замикання за допомогою клейкого шару. 17. Відкриваючий пристрій за будь-яким з попередніх пунктів, який виробляють з еластичного матеріалу, як скажімо, поліетилен, товщиною в межах 0,1-1 мм. 13 UA 107608 C2 5 10 15 20 25 30 35 18. Відкриваючий пристрій за будь-яким з попередніх пунктів, в якому зона прикладання (9) має липкий шар із клеєм, що тане при нагріванні. 19. Відкриваючий пристрій за п. 18, в якому клейкий шар покриває поверхню прикладання (9). 20. Відкриваючий пристрій за одним з пп. 18 або 19, в якому клейкий шар має хвилясту поверхню. 21. Еластичний пакет із зоною відкривання (16), означеною двома боковими стінками (17), який включає відкриваючий пристрій (1), розміщений у зоні відкривання (16) поруч з отвором (20), утвореним при початковому відкриванні пакета (15; 15'; 15'', 15'''), для його відкривання і закривання, причому цей відкриваючий пристрій (1) має тонкостінне перше тіло (4) з контактною поверхнею (8) і першою поверхнею прикладання (9) навпроти неї, якою це перше тіло (4) кріпиться до зовнішньої поверхні першої (17а) із названих двох бокових стінок (17) пакета, і застібкою (5), це перше тіло (4) можна переміщати, згинаючи через першу вісь згинання (2), між базовою позицією і позицією запечатування, в якій контактна поверхня (8) має дві підзони (10а, 10b) безпосередньо навпроти одна одної, і застібку (5) розміщують у щонайменше одній із підзон (10а, 10b) контактної поверхні (8) і вона діє між цими підзонами для забезпечення роз'єднуваного замикання тіла (4) в позиції запечатування, де першу вісь згинання (2) першого тіла (4) орієнтовано паралельно отвору (20), і де пакет можна переміщати у стан повторного запечатування, в якому кінцеву секцію зони відкривання (16), що включає названий отвір (20), згинають через першу вісь згинання (2), пересуваючи перше тіло (4) у позицію запечатування. 22. Еластичний пакет за п. 21, в якому перше тіло (4) відкриваючого пристрою (1) можна пересувати, згинаючи його через другу вісь згинання (3), простягнуту під кутом до першої осі згинання (2), між базовою позицією і позицією відкривання, де цей пакет можна переміщати у повністю відкритий стан, в якому бокові стінки (17) у зоні відкривання (16) розділяють шляхом пересування першого тіла (4) у позицію відкривання. 23. Еластичний пакет за одним із пп. 21-22, в якому відкриваючий пристрій (1) включає друге тіло (40), простягнуте повз поздовжню вісь (41) і має другу поверхню прикладання, якою друге тіло (40) кріплять до зовнішньої поверхні другої (17b) з двох згаданих бокових стінок (17), де друге тіло (40) можна переміщати, згинаючи через третю вісь згинання (42), між розігнутою і зігнутою позиціями, де пакет можна поміщати у повністю відкритий стан, пересуваючи друге тіло (40) у зігнуту позицію, а перше тіло (4) у позицію відкривання. 24. Еластичний пакет за п. 23, в якому перше (4) і друге (40) тіла розміщені, відповідно, у позиції відкривання (16) першої бокової стінки (17а) і другої бокової стінки (17b) пакета, так що друге тіло (40) розміщують у зоні, означеній контуром однієї з двох підзон (10а, 10b) першого тіла (4). 25. Еластичний пакет за одним з пп. 23 або 24, в якому друга вісь згинання (3) першого тіла (4) розташована паралельно третій осі згинання (42) другого тіла (40). 14 UA 107608 C2 15 UA 107608 C2 16 UA 107608 C2 17 UA 107608 C2 18 UA 107608 C2 19 UA 107608 C2 20 UA 107608 C2 21 UA 107608 C2 22 UA 107608 C2 23 UA 107608 C2 24 UA 107608 C2 25 UA 107608 C2 26 UA 107608 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 27
