Склад для припрацювання поверхонь мідних сплавів в парах тертя кочення

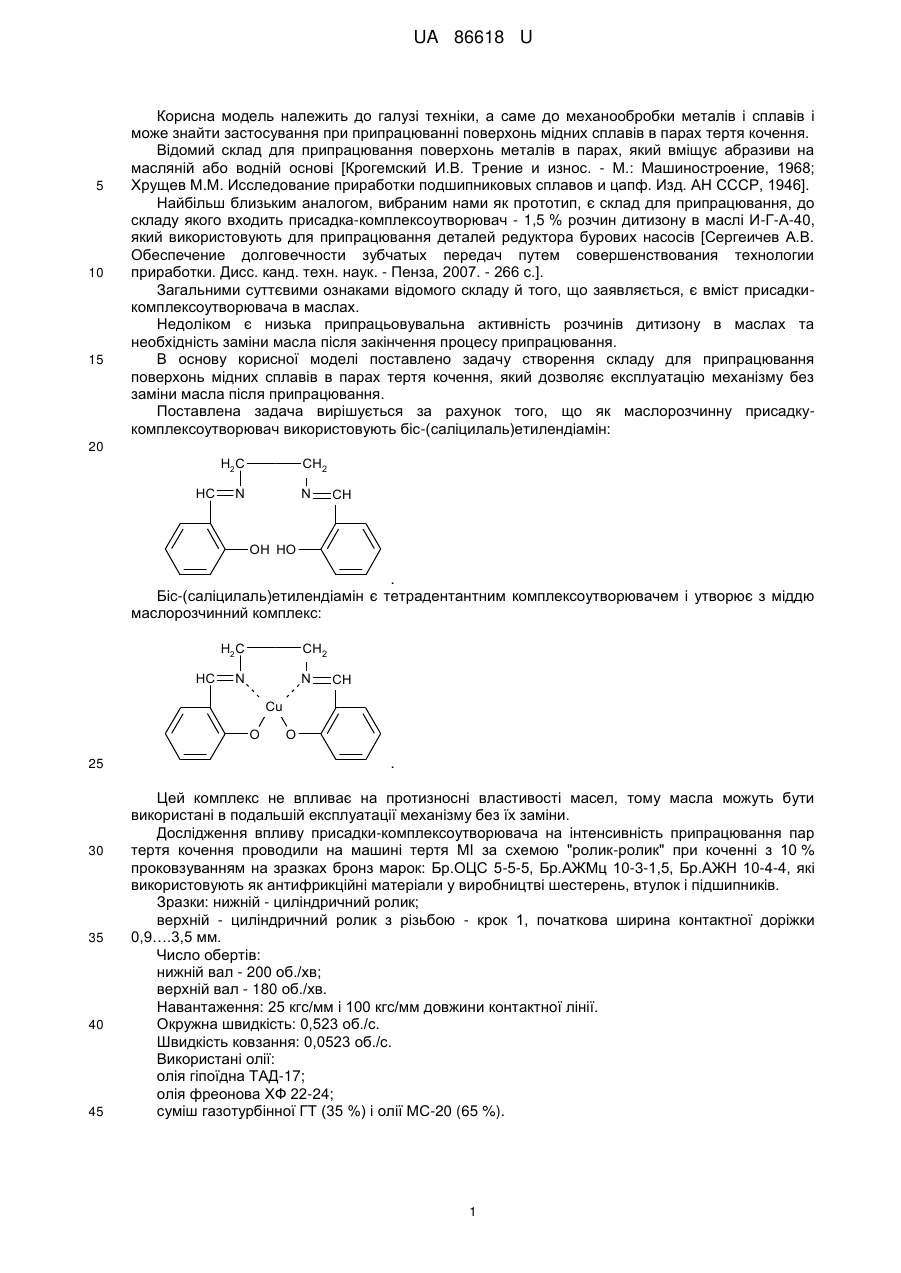

Реферат: UA 86618 U UA 86618 U 5 10 15 Корисна модель належить до галузі техніки, а саме до механообробки металів і сплавів і може знайти застосування при припрацюванні поверхонь мідних сплавів в парах тертя кочення. Відомий склад для припрацювання поверхонь металів в парах, який вміщує абразиви на масляній або водній основі [Крогемский И.В. Трение и износ. - М.: Машиностроение, 1968; Хрущев М.М. Исследование приработки подшипниковых сплавов и цапф. Изд. АН СССР, 1946]. Найбільш близьким аналогом, вибраним нами як прототип, є склад для припрацювання, до складу якого входить присадка-комплексоутворювач - 1,5 % розчин дитизону в маслі И-Г-А-40, який використовують для припрацювання деталей редуктора бурових насосів [Сергеичев А.В. Обеспечение долговечности зубчатых передач путем совершенствования технологии приработки. Дисс. канд. техн. наук. - Пенза, 2007. - 266 с.]. Загальними суттєвими ознаками відомого складу й того, що заявляється, є вміст присадкикомплексоутворювача в маслах. Недоліком є низька припрацьовувальна активність розчинів дитизону в маслах та необхідність заміни масла після закінчення процесу припрацювання. В основу корисної моделі поставлено задачу створення складу для припрацювання поверхонь мідних сплавів в парах тертя кочення, який дозволяє експлуатацію механізму без заміни масла після припрацювання. Поставлена задача вирішується за рахунок того, що як маслорозчинну присадкукомплексоутворювач використовують біс-(саліцилаль)етилендіамін: 20 H2C HC CH2 N N CH OH HO . Біс-(саліцилаль)етилендіамін є тетрадентантним комплексоутворювачем і утворює з міддю маслорозчинний комплекс: H2C HC CH2 N N CH Cu O 25 30 35 40 45 O . Цей комплекс не впливає на протизносні властивості масел, тому масла можуть бути використані в подальшій експлуатації механізму без їх заміни. Дослідження впливу присадки-комплексоутворювача на інтенсивність припрацювання пар тертя кочення проводили на машині тертя МІ за схемою "ролик-ролик" при коченні з 10 % проковзуванням на зразках бронз марок: Бр.ОЦС 5-5-5, Бр.АЖМц 10-3-1,5, Бр.АЖН 10-4-4, які використовують як антифрикційні матеріали у виробництві шестерень, втулок і підшипників. Зразки: нижній - циліндричний ролик; верхній - циліндричний ролик з різьбою - крок 1, початкова ширина контактної доріжки 0,9….3,5 мм. Число обертів: нижній вал - 200 об./хв; верхній вал - 180 об./хв. Навантаження: 25 кгс/мм і 100 кгс/мм довжини контактної лінії. Окружна швидкість: 0,523 об./с. Швидкість ковзання: 0,0523 об./с. Використані олії: олія гіпоїдна ТАД-17; олія фреонова ХФ 22-24; суміш газотурбінної ГТ (35 %) і олії МС-20 (65 %). 1 UA 86618 U 5 10 Приготування припрацьовувальної композиції: в нагріту до 100 °C одну з вищеперелічених олій додавали 1 % біс-(саліцилаль)етилендіаміну, перемішували до повного розчинення і охолоджували. 3 3 4 4 Знос вимірювали ваговим методом після кожного циклу роботи: 2·10 , 5·10 , 1·10 , 2,5·10 , 4 5 5·10 , 1·10 обертів нижнього вала машини тертя МІ порівняно з відповідними використовуваними оліями без добавки комплексоутворювача. Застосування припрацьовувальних композицій, що містять біс-(саліцилаль)етилендіамін, дозволяє збільшити в 3,5…3,7 разу довжину контактної лінії, тобто ширину контактної доріжки 4 4 за 5·10 циклів роботи. Вже при 5·10 циклах роботи знос з використанням припрацьовувальної композиції стає рівним зносу з використанням базових олій, що свідчить про повне витрачення присадки-комплексоутворювача. Таким чином, притиральна композиція може бути використана без її заміни для подальшої експлуатації механізмів (наприклад, редукторів). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Склад для припрацювання поверхонь мідних сплавів в парах тертя кочення, що вміщує присадку-комплексоутворювач в мінеральних маслах, який відрізняється тим, що як присадкакомплексоутворювач використовується біс-(саліцилаль)етилендіамін. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
