Курильний виріб із вдосконаленим повітряним потоком

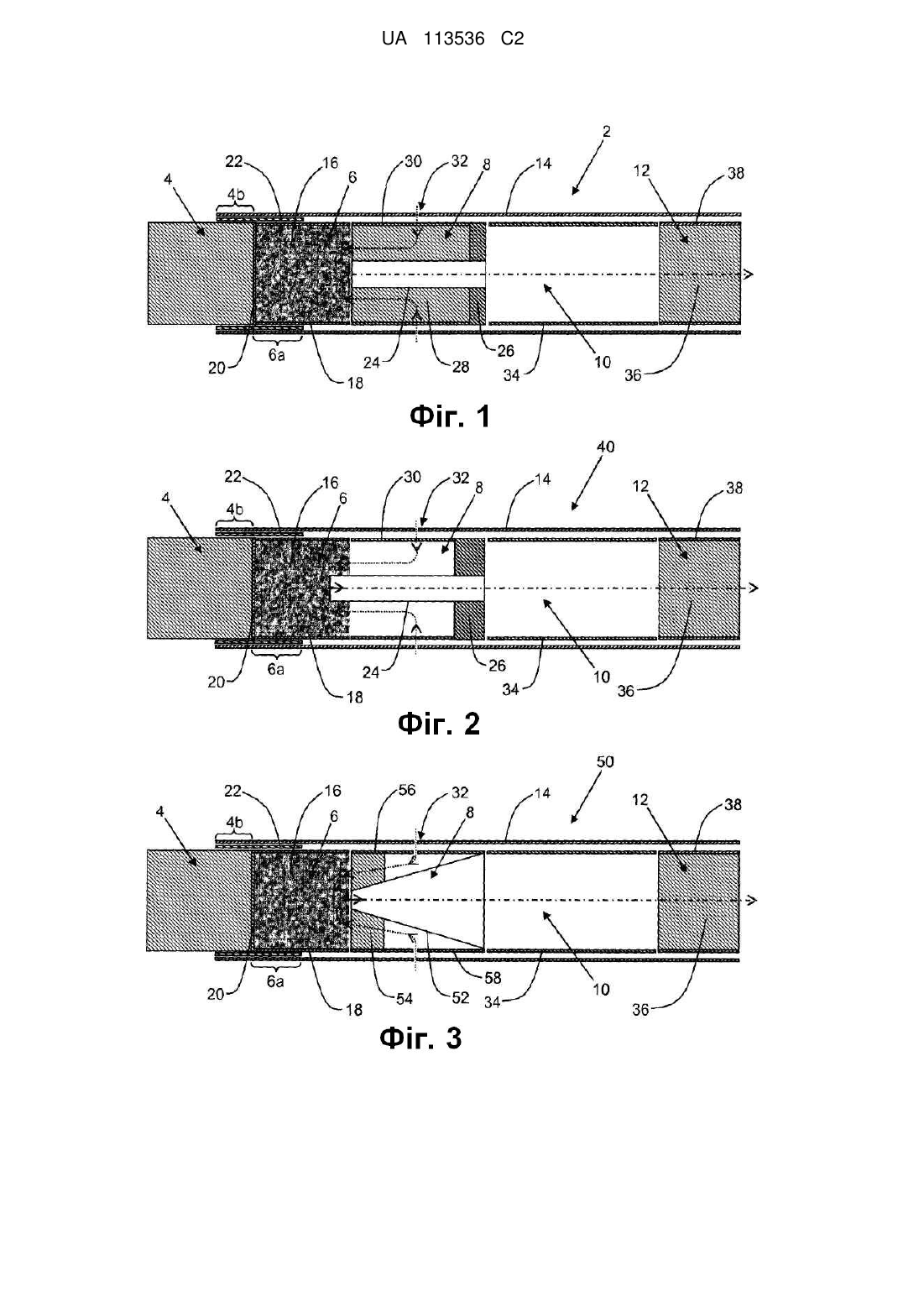

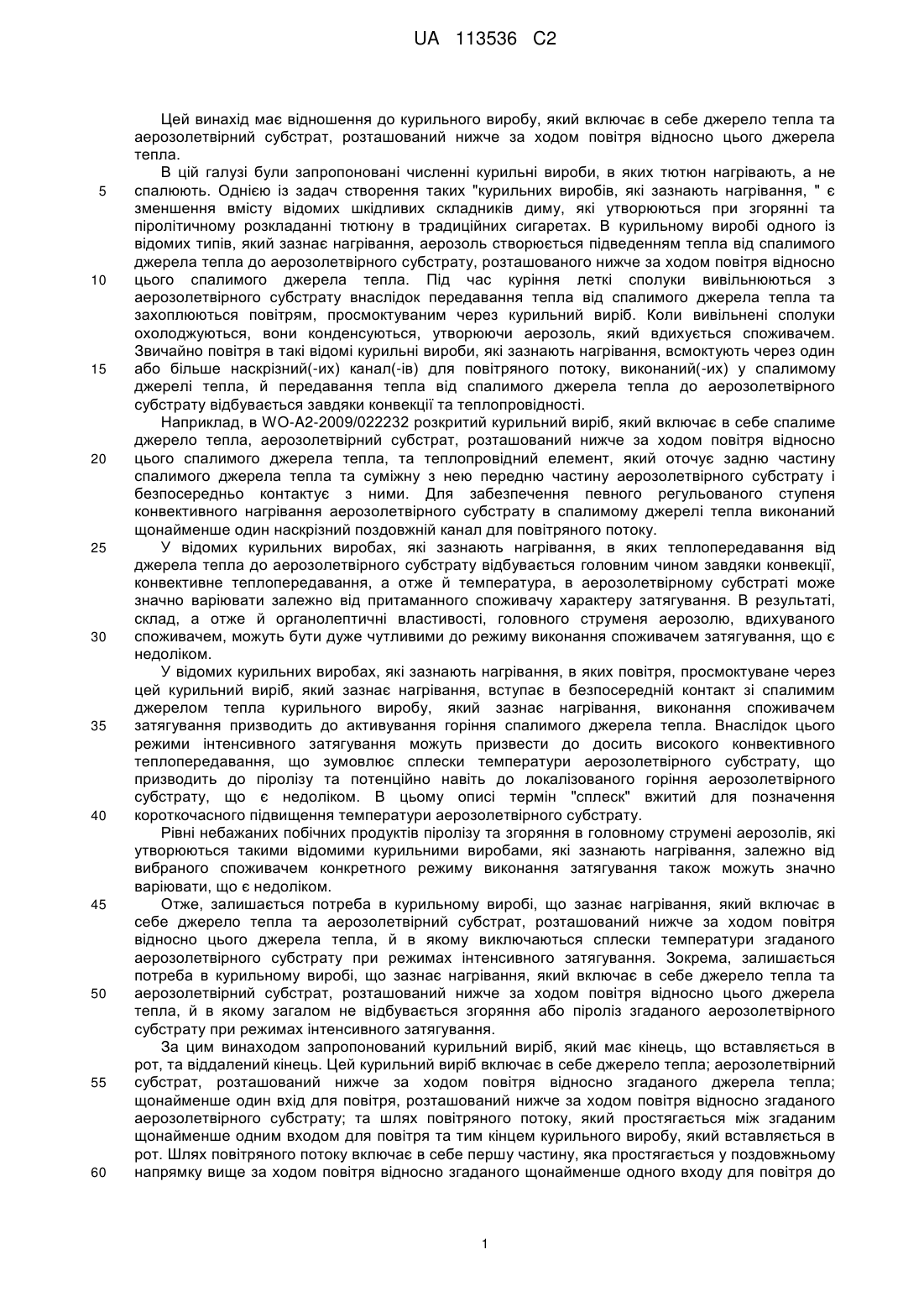

Реферат: Курильний виріб (2, 40, 50, 60), який має кінець, що вставляється в рот, та віддалений кінець, згаданий курильний виріб (2, 40, 50, 60) включає в себе джерело (4) тепла; аерозолетвірний субстрат (6), розташований нижче за ходом повітря відносно джерела (4) тепла; щонайменше один вхід для повітря, розташований нижче за ходом повітря відносно аерозолетвірного субстрату (6); та шлях повітряного потоку, який простягається між згаданим щонайменше одним входом для повітря та тим кінцем курильного виробу (2, 40, 50 та 60), який вставляється в рот. Цей шлях повітряного потоку включає в себе першу частину, яка простягається у поздовжньому напрямку вище за ходом повітря відносно згаданого щонайменше одного входу для повітря до згаданого аерозолетвірного субстрату (6), та другу частину, яка простягається у поздовжньому напрямку нижче за ходом повітря відносно згаданої першої частини до того кінця курильного виробу (2, 40, 50, 60), який вставляється в рот. UA 113536 C2 (12) UA 113536 C2 UA 113536 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід має відношення до курильного виробу, який включає в себе джерело тепла та аерозолетвірний субстрат, розташований нижче за ходом повітря відносно цього джерела тепла. В цій галузі були запропоновані численні курильні вироби, в яких тютюн нагрівають, а не спалюють. Однією із задач створення таких "курильних виробів, які зазнають нагрівання, " є зменшення вмісту відомих шкідливих складників диму, які утворюються при згорянні та піролітичному розкладанні тютюну в традиційних сигаретах. В курильному виробі одного із відомих типів, який зазнає нагрівання, аерозоль створюється підведенням тепла від спалимого джерела тепла до аерозолетвірного субстрату, розташованого нижче за ходом повітря відносно цього спалимого джерела тепла. Під час куріння леткі сполуки вивільнюються з аерозолетвірного субстрату внаслідок передавання тепла від спалимого джерела тепла та захоплюються повітрям, просмоктуваним через курильний виріб. Коли вивільнені сполуки охолоджуються, вони конденсуються, утворюючи аерозоль, який вдихується споживачем. Звичайно повітря в такі відомі курильні вироби, які зазнають нагрівання, всмоктують через один або більше наскрізний(-их) канал(-ів) для повітряного потоку, виконаний(-их) у спалимому джерелі тепла, й передавання тепла від спалимого джерела тепла до аерозолетвірного субстрату відбувається завдяки конвекції та теплопровідності. Наприклад, в WO-A2-2009/022232 розкритий курильний виріб, який включає в себе спалиме джерело тепла, аерозолетвірний субстрат, розташований нижче за ходом повітря відносно цього спалимого джерела тепла, та теплопровідний елемент, який оточує задню частину спалимого джерела тепла та суміжну з нею передню частину аерозолетвірного субстрату і безпосередньо контактує з ними. Для забезпечення певного регульованого ступеня конвективного нагрівання аерозолетвірного субстрату в спалимому джерелі тепла виконаний щонайменше один наскрізний поздовжній канал для повітряного потоку. У відомих курильних виробах, які зазнають нагрівання, в яких теплопередавання від джерела тепла до аерозолетвірного субстрату відбувається головним чином завдяки конвекції, конвективне теплопередавання, а отже й температура, в аерозолетвірному субстраті може значно варіювати залежно від притаманного споживачу характеру затягування. В результаті, склад, а отже й органолептичні властивості, головного струменя аерозолю, вдихуваного споживачем, можуть бути дуже чутливими до режиму виконання споживачем затягування, що є недоліком. У відомих курильних виробах, які зазнають нагрівання, в яких повітря, просмоктуване через цей курильний виріб, який зазнає нагрівання, вступає в безпосередній контакт зі спалимим джерелом тепла курильного виробу, який зазнає нагрівання, виконання споживачем затягування призводить до активування горіння спалимого джерела тепла. Внаслідок цього режими інтенсивного затягування можуть призвести до досить високого конвективного теплопередавання, що зумовлює сплески температури аерозолетвірного субстрату, що призводить до піролізу та потенційно навіть до локалізованого горіння аерозолетвірного субстрату, що є недоліком. В цьому описі термін "сплеск" вжитий для позначення короткочасного підвищення температури аерозолетвірного субстрату. Рівні небажаних побічних продуктів піролізу та згоряння в головному струмені аерозолів, які утворюються такими відомими курильними виробами, які зазнають нагрівання, залежно від вибраного споживачем конкретного режиму виконання затягування також можуть значно варіювати, що є недоліком. Отже, залишається потреба в курильному виробі, що зазнає нагрівання, який включає в себе джерело тепла та аерозолетвірний субстрат, розташований нижче за ходом повітря відносно цього джерела тепла, й в якому виключаються сплески температури згаданого аерозолетвірного субстрату при режимах інтенсивного затягування. Зокрема, залишається потреба в курильному виробі, що зазнає нагрівання, який включає в себе джерело тепла та аерозолетвірний субстрат, розташований нижче за ходом повітря відносно цього джерела тепла, й в якому загалом не відбувається згоряння або піроліз згаданого аерозолетвірного субстрату при режимах інтенсивного затягування. За цим винаходом запропонований курильний виріб, який має кінець, що вставляється в рот, та віддалений кінець. Цей курильний виріб включає в себе джерело тепла; аерозолетвірний субстрат, розташований нижче за ходом повітря відносно згаданого джерела тепла; щонайменше один вхід для повітря, розташований нижче за ходом повітря відносно згаданого аерозолетвірного субстрату; та шлях повітряного потоку, який простягається між згаданим щонайменше одним входом для повітря та тим кінцем курильного виробу, який вставляється в рот. Шлях повітряного потоку включає в себе першу частину, яка простягається у поздовжньому напрямку вище за ходом повітря відносно згаданого щонайменше одного входу для повітря до 1 UA 113536 C2 5 10 15 20 25 30 35 40 45 50 55 згаданого аерозолетвірного субстрату, та другу частину, яка простягається у поздовжньому напрямку нижче за ходом повітря відносно згаданої першої частини до того кінця курильного виробу, який вставляється в рот. При використанні курильного виробу повітря всмоктують у першу частину шляху повітряного потоку крізь згаданий щонайменше один вхід для повітря. Всмоктане повітря проходить вище за ходом повітря через згадану першу частину шляху повітряного потоку в напрямку аерозолетвірного субстрату й потім нижче за ходом повітря в напрямку того кінця курильного виробу, який вставляється в рот, через згадану другу частину шляху повітряного потоку. За цим винаходом також запропонований спосіб зменшення або усунення підвищень температури аерозолетвірного субстрату курильного виробу під час виконання затягування. Цей спосіб включає надання курильного виробу, який включає в себе джерело тепла; аерозолетвірний субстрат, розташований нижче за ходом повітря відносно згаданого джерела тепла; щонайменше один вхід для повітря, розташований нижче за ходом повітря відносно згаданого аерозолетвірного субстрату; та шлях повітряного потоку, який простягається між згаданим щонайменше одним входом для повітря та тим кінцем курильного виробу, який вставляється в рот. Шлях повітряного потоку включає в себе першу частину, яка простягається у поздовжньому напрямку вище за ходом повітря відносно згаданого щонайменше одного входу для повітря до згаданого аерозолетвірного субстрату, та другу частину, яка простягається у поздовжньому напрямку нижче за ходом повітря відносно згаданої першої частини до того кінця курильного виробу, який вставляється в рот, так що повітря, всмоктуване при використанні в згаданий курильний виріб крізь згаданий щонайменше один вхід для повітря, проходить вище за ходом повітря через першу частину шляху повітряного потоку в напрямку згаданого аерозолетвірного субстрату й потім нижче за ходом повітря в напрямку того кінця курильного виробу, який вставляється в рот, через згадану другу частину шляху повітряного потоку. В цьому описі термін "шлях повітряного потоку" вжитий для означення шляху, по якому повітря може просмоктуватися через курильний виріб для вдихання споживачем. В цьому описі термін "аерозолетвірний субстрат" вжитий для означення субстрату, здатного вивільнювати при нагріванні леткі сполуки, які можуть утворювати аерозоль. Аерозолі, утворювані з аерозолетвірних субстратів курильних виробів за цим винаходом, можуть бути видимими або невидимими, й можуть містити пари (наприклад, дрібні частинки речовин, які знаходяться в газоподібному стані, але які при кімнатній температурі зазвичай є рідкими або твердими), а також гази та краплі рідини конденсованих парів. В цьому описі терміни "розташований вище за ходом повітря" та "передній", "розташований нижче за ходом повітря" та "задній" вжиті для означення відносних положень компонентів або частин компонентів курильного виробу відносно напрямку, в якому споживач виконує затягування з цього курильного виробу під час його використання. Курильні вироби за цим винаходом мають кінець, який вставляється в рот, та протилежний віддалений кінець. Під час використання споживач виконує затягування з того кінця курильного виробу, який вставляється в рот. Кінець, який вставляється в рот, знаходиться нижче за ходом повітря відносно віддаленого кінця. Джерело тепла розташоване на віддаленому кінці або поблизу нього. В цьому описі термін "довжина" вжитий для означення розміру курильного виробу в поздовжньому напрямку. В цьому описі термін "відокремлене джерело тепла" вжитий для означення джерела тепла, яке не вступає в безпосередній контакт з повітрям, просмоктуваним через курильний виріб по згаданому шляху повітряного потоку. В цьому описі термін "безпосередній контакт" вжитий для означення контакту між повітрям, просмоктуваним через курильний виріб по згаданому шляху повітряного потоку, та поверхнею згаданого джерела тепла. Як буде описано нижче, курильні вироби за цим винаходом можуть включати в себе спалимі джерела тепла, які є суцільними та несуцільними. В цьому описі термін "суцільне" вжитий для означення джерела тепла курильного виробу за цим винаходом, в якому повітря, просмоктуване через цей курильний виріб для вдихання споживачем, не проходить через будь-які канали для повітряного потоку вздовж згаданого джерела тепла. В цьому описі термін "несуцільне" вжитий для означення джерела тепла курильного виробу за цим винаходом, в якому повітря, просмоктуване через цей курильний виріб для вдихання споживачем, проходить крізь один або більше канал(-ів) для повітряного потоку вздовж згаданого джерела тепла. 2 UA 113536 C2 5 10 15 20 25 30 35 40 45 50 55 60 В цьому описі термін "канал для повітряного потоку" вжитий для означення каналу, який простягається по довжині джерела тепла, й крізь який повітря може просмоктуватися нижче за ходом повітря для вдихання споживачем. Відповідно до цього винаходу під час виконання споживачем затягування холодне повітря, всмоктуване крізь згаданий щонайменше один вхід для повітря, розташований нижче за ходом повітря відносно згаданого аерозолетвірного субстрату, яке проходить вище за ходом повітря через згадану першу частину шляху повітряного потоку в напрямку згаданого аерозолетвірного субстрату, за варіантом, який забезпечує перевагу, знижує температуру аерозолетвірного субстрату курильних виробів за цим винаходом. Це суттєвою мірою запобігає або перешкоджає сплескам температури згаданого аерозолетвірного субстрату під час виконання споживачем затягування. В цьому описі термін "холодне повітря" вжитий для означення навколишнього повітря, яке незначно нагрівається згаданим джерелом тепла при виконанні споживачем затягування. Завдяки запобіганню або перешкоджанню сплескам температури згаданого аерозолетвірного субстрату включення до складу курильного виробу шляху повітряного потоку, який простягається між щонайменше одним входом для повітря, розташованим нижче за ходом повітря відносно аерозолетвірного субстрату, та тим кінцем курильного виробу, який вставляється в рот, забезпечує перевагу, яка полягає в сприянні униканню або зменшенню згоряння або піролізу згаданого аерозолетвірного субстрату курильних виробів за цим винаходом в режимах інтенсивного затягування, при цьому згаданий шлях повітряного потоку включає в себе першу частину, яка простягається у поздовжньому напрямку вище за ходом повітря відносно згаданого щонайменше одного входу для повітря до згаданого аерозолетвірного субстрату, та другу частину, яка простягається у поздовжньому напрямку нижче за ходом повітря відносно згаданої першої частини до того кінця курильного виробу, який вставляється в рот. Крім того, додання такого шляху повітряного потоку забезпечує перевагу, яка полягає в сприянні мінімізуванню або зменшенню впливу режиму виконання споживачем затягування на склад головного струменя аерозолю курильних виробів за цим винаходом. За варіантом, якому віддається перевага, згадана перша частина шляху повітряного потоку простягається у поздовжньому напрямку вище за ходом повітря відносно щонайменше одного входу для повітря принаймні до зони, розташованої поблизу згаданого аерозолетвірного субстрату. За варіантом, якому віддається більша перевага, згадана перша частина шляху повітряного потоку простягається у поздовжньому напрямку вище за ходом повітря відносно згаданого щонайменше одного входу для повітря до згаданого аерозолетвірного субстрату. За варіантом, якому віддається перевага, згадана друга частина шляху повітряного потоку простягається у поздовжньому напрямку нижче за ходом повітря принаймні від зони, розташованої поблизу згаданого аерозолетвірного субстрату, до того кінця курильного виробу, який вставляється в рот. За варіантом, якому віддається більша перевага, згадана друга частина шляху повітряного потоку простягається у поздовжньому напрямку нижче за ходом повітря відносно згаданого аерозолетвірного субстрату до того кінця курильного виробу, який вставляється в рот. В певних варіантах здійснення цього винаходу згадана друга частина шляху повітряного потоку може простягатися у поздовжньому напрямку нижче за ходом повітря зсередини згаданого аерозолетвірного субстрату до того кінця курильного виробу, який вставляється в рот. В одному з варіантів здійснення цього винаходу, якому віддається перевага, згадана перша частина шляху повітряного потоку простягається у поздовжньому напрямку вище за ходом повітря відносно згаданого щонайменше одного входу для повітря до згаданого аерозолетвірного субстрату, й згадана друга частина шляху повітряного потоку простягається у поздовжньому напрямку нижче за ходом повітря відносно згаданого аерозолетвірного субстрату до того кінця курильного виробу, який вставляється в рот. В іншому варіанті здійснення цього винаходу, якому віддається перевага, згадана перша частина шляху повітряного потоку простягається у поздовжньому напрямку вище за ходом повітря відносно згаданого щонайменше одного входу для повітря до згаданого аерозолетвірного субстрату, й згадана друга частина шляху повітряного потоку простягається у поздовжньому напрямку нижче за ходом повітря відносно внутрішньої частини згаданого аерозолетвірного субстрату до того кінця курильного виробу, який вставляється в рот. При використанні курильного виробу аерозоль створюється підведенням тепла від згаданого джерела тепла до аерозолетвірного субстрату курильних виробів за цим винаходом. Регулюванням положення верхнього за ходом повітря краю згаданої другої частини шляху повітряного потоку відносно згаданого аерозолетвірного субстрату можна регулювати 3 UA 113536 C2 5 10 15 20 25 30 35 40 45 50 55 положення, в якому аерозоль виходить зі згаданого аерозолетвірного субстрату. Це забезпечує перевагу, яка полягає в уможливленні виробництва курильних виробів за цим винаходом, які мають бажані рівні постачання аерозолю. У варіантах здійснення цього винаходу, яким віддається перевага, повітря, всмоктане у згадану першу частину шляху повітряного потоку крізь згаданий щонайменше один вхід для повітря, проходить вище за ходом повітря через згадану першу частину шляху повітряного потоку до згаданого аерозолетвірного субстрату, проходить через згаданий аерозолетвірний субстрат, після чого проходить нижче за ходом повітря до того кінця курильного виробу, який вставляється в рот, через згадану другу частину шляху повітряного потоку. В одному з варіантів здійснення цього винаходу, якому віддається перевага, згадана перша частина шляху повітряного потоку і згадана друга частина шляху повітряного потоку є концентричними. Однак слід зазначити, що в інших варіантах здійснення цього винаходу згадана перша частина шляху повітряного потоку і згадана друга частина шляху повітряного потоку можуть бути неконцентричними. Наприклад, згадана перша частина шляху повітряного потоку та згадана друга частина шляху повітряного потоку можуть бути паралельними та неконцентричними. Якщо згадана перша частина шляху повітряного потоку та згадана друга частина шляху повітряного потоку є концентричними, то за варіантом, якому віддається перевага, перша частина шляху повітряного потоку оточує другу частину шляху повітряного потоку. Однак слід зазначити, що в інших варіантах здійснення цього винаходу друга частина шляху повітряного потоку може оточувати першу частину шляху повітряного потоку. В одному з варіантів здійснення цього винаходу, якому віддається особлива перевага, згадана перша частина шляху повітряного потоку та згадана друга частина шляху повітряного потоку є концентричними, при цьому згадана друга частина шляху повітряного потоку розташована загалом по центру всередині курильного виробу, і згадана перша частина шляху повітряного потоку оточує згадану другу частину шляху повітряного потоку. Цей варіант розташування забезпечує особливі переваги, якщо курильні вироби за цим винаходом також включають в себетеплопровідний елемент, який оточує задню частину згаданого джерела тепла та суміжну з нею передню частину згаданого аерозолетвірного субстрату, й який знаходиться в безпосередньому контакті з ними. Згадана перша частина шляху повітряного потоку та згадана друга частина шляху повітряного потоку можуть мати загалом постійний поперечний переріз. Наприклад, якщо згадана перша частина шляху повітряного потоку та згадана друга частина шляху повітряного потоку є концентричними, то одна зі згаданих першої частини шляху повітряного потоку та другої частини шляху повітряного потоку може мати загалом постійний коловий поперечний переріз, й інша зі згаданих першої частини шляху повітряного потоку та другої частини шляху повітряного потоку може мати загалом постійний кільцевий поперечний переріз. Альтернативно згадана перша частина шляху повітряного потоку та/або згадана друга частина шляху повітряного потоку можуть(-е) мати непостійний поперечний переріз. Наприклад, згадана перша частина шляху повітряного потоку може бути звужуваною, так що поперечний переріз згаданої першої частини шляху повітряного потоку збільшується або зменшується, у міру того як згадана перша частина шляху повітряного потоку простягається вище за ходом повітря. Альтернативно або на додаток згадана друга частина шляху повітряного потоку може бути звужуваною, так що поперечний переріз згаданої другої частини шляху повітряного потоку збільшується або зменшується, у міру того як згадана друга частина шляху повітряного потоку простягається нижче за ходом повітря. В одному з варіантів здійснення цього винаходу, якому віддається перевага, поперечний переріз згаданої першої частини шляху повітряного потоку збільшується, у міру того як згадана перша частина шляху повітряного потоку простягається вище за ходом повітря, й поперечний переріз згаданої другої частини шляху повітряного потоку збільшується, у міру того як згадана друга частина шляху повітряного потоку простягається нижче за ходом повітря. За варіантом, якому віддається перевага, курильні вироби за цим винаходом включають в себе зовнішню обгортку, яка оточує вздовж обводу принаймні задню частину згаданого джерела тепла, згаданий аерозолетвірний субстрат та будь-які інші компоненти курильного виробу, розташовані нижче за ходом повітря відносно згаданого аерозолетвірного субстрату. За варіантом, якому віддається перевага, ця зовнішня обгортка є по суті повітронепроникною. Курильні вироби за цим винаходом можуть включати в себе зовнішні обгортки, виготовлені з будь-якого прийнятного матеріалу або комбінації матеріалів. До прийнятних матеріалів, які є добре відомими в цій галузі, належить, але без обмеження ним, сигаретний папір. Зовнішня 4 UA 113536 C2 5 10 15 20 25 30 35 40 45 50 55 обгортка має охоплювати згадане джерело тепла та аерозолетвірний субстрат згаданого курильного виробу, коли цей курильний виріб складений. Згаданий щонайменше один вхід для повітря, розташований нижче за ходом повітря відносно згаданого аерозолетвірного субстрату для всмоктування повітря в згадану першу частину шляху повітряного потоку, виконаний у згаданій зовнішній обгортці та будь-яких інших матеріалах, які оточують вздовж обводу компоненти курильних виробів за цим винаходом, через які повітря може бути всмоктане в згадану першу частину шляху повітряного потоку. В цьому описі термін "вхід для повітря" вжитий для означення однієї(-ого) або більше щілини(-ин), розрізу(-ів), прорізу(-ів) або інших отворів у зовнішній обгортці та будь-яких інших матеріалах, які оточують вздовж обводу компоненти курильних виробів за цим винаходом, які розташовані нижче за ходом повітря відносно згаданого аерозолетвірного субстрату та крізь які повітря може бути всмоктане в згадану першу частину шляху повітряного потоку. Кількість, геометрична форма, розмір та розташування входів для повітря можуть бути відповідним чином відрегульовані для одержання прийнятних характеристик куріння. За варіантом, якому віддають перевагу, курильні вироби за цим винаходом можуть включати в себе елемент скеровування повітряного потоку, розташований нижче за ходом повітря відносно згаданого аерозолетвірного субстрату. Елемент скеровування повітряного потоку визначає згадані першу частину шляху повітряного потоку та другу частину шляху повітряного потоку. Згаданий щонайменше один вхід для повітря розташований між нижнім за ходом повітря краєм згаданого аерозолетвірного субстрату та нижнім за ходом повітря краєм згаданого елемента скеровування повітряного потоку. Елемент скеровування повітряного потоку може бути розташований впритул до згаданого аерозолетвірного субстрату. Альтернативно елемент скеровування повітряного потоку може бути заглиблений в аерозолетвірний субстрат. Наприклад, в певних варіантах здійснення цього винаходу елемент скеровування повітряного потоку може бути заглиблений в аерозолетвірний субстрат на відстань до 0,5L, де L являє собою довжину згаданого аерозолетвірного субстрату. Елемент скеровування повітряного потоку може мати довжину від приблизно 7 мм до приблизно 50 мм, наприклад, від приблизно 10 мм до приблизно 45 мм або від приблизно 15 мм до приблизно 30мм. Елемент скеровування повітряного потоку може мати іншу довжину залежно від бажаної загальної довжини курильного виробу та наявності й довжини інших компонентів всередині згаданого курильного виробу. Елемент скеровування повітряного потоку може включати в себе відкриту на краях по суті повітронепроникну порожнисту основну частину. В таких варіантах здійснення цього винаходу зовнішня поверхня відкритої на краях по суті повітронепроникної порожнистої основної частини визначає одну зі згаданих першої частини шляху повітряного потоку та другої частини шляху повітряного потоку, а внутрішня поверхня відкритої на краях по суті повітронепроникної порожнистої основної частини визначає іншу зі згаданих першої частини шляху повітряного потоку та другої частини шляху повітряного потоку. По суті повітронепроникна порожниста основна частина може бути виконана з одного або більше прийнятного(-их) матеріалу(-ів), який(-і) є загалом термічно стабільним(-и) при температурі аерозолю, утвореного підведенням тепла від згаданого джерела тепла до згаданого аерозолетвірного субстрату. До прийнятних матеріалів, які є відомими в цій галузі, належать, але без обмеження ними, картон, пластмаса, кераміка та їх комбінації. За варіантом, якому віддається перевага, зовнішня поверхня відкритої на краях по суті повітронепроникної порожнистої основної частини визначає згадану першу частину шляху повітряного потоку, а внутрішня поверхня відкритої на краях по суті повітронепроникної порожнистої основної частини визначає згадану другу частину шляху повітряного потоку. В одному із варіантів здійснення цього винаходу, якому віддається перевага, згадана відкрита на краях по суті повітронепроникна порожниста основна частина являє собою циліндр, за варіантом, якому віддається перевага, - правильний коловий циліндр. В іншому варіанті здійснення цього винаходу, якому віддається перевага, згадана відкрита на краях по суті повітронепроникна порожниста основна частина являє собою усічений конус, за варіантом, якому віддається перевага, усічений правильний коловий конус. Відкрита на краях по суті повітронепроникна порожниста основна частина може мати довжину від приблизно 7 мм до приблизно 50 мм, наприклад, від приблизно 10 мм до приблизно 45 мм або від приблизно 15 мм до приблизно 30 мм. Відкрита на краях по суті повітронепроникна порожниста основна частина може мати іншу довжину залежно від бажаної загальної довжини курильного виробу та наявності й довжини інших компонентів в курильному виробі. 5 UA 113536 C2 5 10 15 20 25 30 35 40 45 50 55 Якщо відкрита на краях по суті повітронепроникна порожниста основна частина являє собою циліндр, то цей циліндр може мати діаметр від приблизно 2 мм до приблизно 5 мм, наприклад, від приблизно 2,5 мм до приблизно 4,5 мм. Циліндр може мати інший діаметр залежно від бажаного загального діаметра курильного виробу. Якщо відкрита на краях по суті повітронепроникна порожниста основна частина являє собою усічений конус, то верхній за ходом повітря край цього усіченого конуса може мати діаметр від приблизно 2 мм до приблизно 5 мм, наприклад, від приблизно 2,5 мм до приблизно 4,5 мм. Верхній за ходом повітря край усіченого конуса може мати інший діаметр залежно від бажаного загального діаметра курильного виробу. Якщо відкрита на краях по суті повітронепроникна порожниста основна частина являє собою усічений конус, то нижній за ходом повітря край цього усіченого конуса може мати діаметр від приблизно 5 мм до приблизно 9 мм, наприклад, від приблизно 7 мм до приблизно 8 мм. Нижній за ходом повітря край усіченого конуса може мати інший діаметр залежно від бажаного загального діаметра курильного виробу. За варіантом, якому віддається перевага, нижній за ходом повітря край усіченого конуса має загалом такий самий діаметр, що й аерозолетвірний субстрат. Відкрита на краях по суті повітронепроникна порожниста основна частина може бути розташована впритул до згаданого аерозолетвірного субстрату. Альтернативно відкрита на краях по суті повітронепроникна порожниста основна частина може бути заглиблена в згаданий аерозолетвірний субстрат. Наприклад, в певних варіантах здійснення цього винаходу відкрита на краях по суті повітронепроникна порожниста основна частина може бути заглиблена в аерозолетвірний субстрат на відстань до 0,5L, де L являє собою довжину згаданого аерозолетвірного субстрату. Верхній за ходом повітря край по суті повітронепроникної порожнистої основної частини має діаметр, зменшений у порівнянні з діаметром аерозолетвірного субстрату. В певних варіантах здійснення цього винаходу нижній за ходом повітря край по суті повітронепроникної порожнистої основної частини має діаметр, зменшений у порівнянні з діаметром аерозолетвірного субстрату. В інших варіантах здійснення цього винаходу нижній за ходом повітря край по суті повітронепроникної порожнистої основної частини має загалом такий самий діаметр, що й згаданий аерозолетвірний субстрат. Якщо нижній за ходом повітря край по суті повітронепроникної порожнистої основної частини має діаметр, зменшений у порівнянні з діаметром аерозолетвірного субстрату, то ця по суті повітронепроникна порожниста основна частина може бути оточена вздовж обводу по суті повітронепроникним ущільненням. В таких варіантах здійснення цього винаходу це по суті повітронепроникне ущільнення розташоване нижче за ходом повітря відносно згаданого щонайменше одного входу для повітря. По суті повітронепроникне ущільнення може мати загалом такий самий діаметр, що й згаданий аерозолетвірний субстрат. Наприклад, в деяких варіантах здійснення цього винаходу нижній за ходом повітря край по суті повітронепроникної порожнистої основної частини може бути обмежений по суті непроникною вставкою або прокладкою, яка має загалом такий самий діаметр, що й згаданий аерозолетвірний субстрат. По суті повітронепроникне ущільнення може бути виготовлене з одного або більше прийнятного(-их) повітронепроникного(-их) матеріалу(-ів), який(-і) є загалом термічно стабільним(-и) при температурі аерозолю, утвореного підведенням тепла від згаданого джерела тепла до згаданого аерозолетвірного субстрату. До прийнятних матеріалів, які є відомими в цій галузі, належать, але без обмеження ними, картон, пластмаса, віск, силікон, кераміка та їх комбінації. Принаймні частина довжини відкритої на краях по суті повітронепроникної порожнистої основної частини може бути оточена вздовж обводу повітропроникним дифузором. Цей повітропроникний дифузор може мати загалом такий самий діаметр, що й згаданий аерозолетвірний субстрат. Повітропроникний дифузор може бути виготовлений з одного або більше прийнятного(-их) повітропроникного(-их) матеріалу(-ів), який(-і) є загалом термічно стабільним(-и) при температурі аерозолю, утвореного підведенням тепла від згаданого джерела тепла до згаданого аерозолетвірного субстрату. До прийнятних повітропроникних матеріалів, які є відомими в цій галузі, належать, але без обмеження ними, пористі матеріали, такі як, наприклад, ацетилцелюлозний джгут, бавовна, керамічні та полімерні поропласти з відкритими порами, тютюновий матеріал та їх комбінації. В певних варіантах здійснення цього винаходу, яким віддається перевага, повітропроникний дифузор містить по суті однорідний повітропроникний пористий матеріал. 6 UA 113536 C2 5 10 15 20 25 30 35 40 45 50 55 60 В одному з варіантів здійснення цього винаходу, якому віддається перевага, елемент скеровування повітряного потоку включає в себе відкриту на краях по суті повітронепроникну порожнисту трубку, яка має діаметр, зменшений у порівнянні з діаметром аерозолетвірного субстрату, та кільцеве по суті повітронепроникне ущільнення, яке має загалом такий самий зовнішній діаметр, що й аерозолетвірний субстрат, і оточує вздовж обводу згадану порожнисту трубку нижче за ходом повітря відносно згаданого щонайменше одного входу(-ів) для повітря. В такому варіанті здійснення цього винаходу простір, обмежений в радіальному напрямку зовнішньою поверхнею порожнистої трубки та зовнішньою обгорткою курильного виробу, визначає згадану першу частину шляху повітряного потоку, яка простягається у поздовжньому напрямку вище за ходом повітря відносно згаданого щонайменше одного входу для повітря до згаданого аерозолетвірного субстрату, й простір, обмежений в радіальному напрямку внутрішньою поверхнею порожнистої трубки, визначає другу частину шляху повітряного потоку, яка простягається у поздовжньому напрямку нижче за ходом повітря до того кінця курильного виробу, який вставляється в рот. Елемент скеровування повітряного потоку також може включати в себе внутрішню обгортку, яка оточує вздовж обводу згадану порожнисту трубку та згадане кільцеве по суті повітронепроникне ущільнення. В такому варіанті здійснення цього винаходу простір, обмежений в радіальному напрямку зовнішньою поверхнею порожнистої трубки та внутрішньою обгорткою елемента скеровування повітряного потоку, визначає згадану першу частину шляху повітряного потоку, яка простягається у поздовжньому напрямку вище за ходом повітря відносно згаданого щонайменше одного входу для повітря до згаданого аерозолетвірного субстрату, й простір, обмежений внутрішньою поверхнею згаданої порожнистої трубки, визначає згадану другу частину шляху повітряного потоку, яка простягається у поздовжньому напрямку нижче за ходом повітря до того кінця курильного виробу, який вставляється в рот. Відкритий верхній за ходом повітря край порожнистої трубки може бути розташований впритул до нижнього за ходом повітря краю аерозолетвірного субстрату. Альтернативно відкритий верхній за ходом повітря край порожнистої трубки може бути вставлений або іншим способом введений у нижній за ходом повітря край аерозолетвірного субстрату. Елемент скеровування повітряного потоку також може включати в себе кільцевий повітропроникний дифузор, який має загалом такий самий зовнішній діаметр, що й аерозолетвірний субстрат, і оточує вздовж обводу принаймні частину довжини порожнистої трубки вище за ходом повітря відносно кільцевого по суті повітронепроникного ущільнення. Наприклад, згадана порожниста трубка може бути принаймні частково заглиблена у відрізок штранга ацетилцелюлозного джгута. Якщо елемент скеровування повітряного потоку також включає в себе внутрішню обгортку, то ця внутрішня обгортка може оточувати вздовж обводу згадані порожнисту трубку, кільцеве по суті повітронепроникне ущільнення та кільцевий повітропроникний дифузор. Під час використання, коли споживач виконує затягування з того кінця курильного виробу, який вставляється в рот, холодне повітря всмоктується в курильний виріб крізь згаданий щонайменше один вхід для повітря, розташований нижче за ходом повітря відносно згаданого аерозолетвірного субстрату. Всмоктане повітря проходить вище за ходом повітря до згаданого аерозолетвірного субстрату по першій частині шляху повітряного потоку між зовнішньою поверхнею порожнистої трубки та зовнішньою обгорткою курильного виробу або внутрішньою обгорткою елемента скеровування повітряного потоку. Всмоктане повітря проходить через згаданий аерозолетвірний субстрат, після чого проходить нижче за ходом повітря по другій частині шляху повітряного потоку через внутрішню частину порожнистої трубки до того кінця курильного виробу, який вставляється в рот, для вдихання споживачем. Якщо елемент скеровування повітряного потоку включає в себе кільцевий повітропроникний дифузор, то всмоктане повітря проходить через цей кільцевий повітропроникний дифузор під час проходження вище за ходом повітря по першій частині шляху повітряного потоку до згаданого аерозолетвірного субстрату. В ще одному варіанті здійснення цього винаходу, якому віддається перевага, елемент скеровування повітряного потоку включає в себе відкритий на краях по суті повітронепроникний усічений порожнистий конус, верхній за ходом повітря край якого має діаметр, зменшений у порівнянні з діаметром аерозолетвірного субстрату, й нижній за ходом повітря край якого має загалом такий самий діаметр, що й аерозолетвірний субстрат. В такому варіанті здійснення цього винаходу простір, обмежений в радіальному напрямку зовнішньою поверхнею усіченого порожнистого конуса та зовнішньою обгорткою курильного виробу, визначає першу частину шляху повітряного потоку, яка простягається у поздовжньому 7 UA 113536 C2 5 10 15 20 25 30 35 40 45 50 55 60 напрямку вище за ходом повітря відносно згаданого щонайменше одного входу для повітря до згаданого аерозолетвірного субстрату, й простір, обмежений в радіальному напрямку внутрішньою поверхнею усіченого порожнистого конуса, визначає другу частину шляху повітряного потоку, яка простягається у поздовжньому напрямку нижче за ходом повітря до того кінця курильного виробу, який вставляється в рот. Відкритий верхній за ходом повітря край усіченого порожнистого конуса може бути розташований впритул до нижнього за ходом повітря краю згаданого аерозолетвірного субстрату. Альтернативно відкритий верхній за ходом повітря край усіченого порожнистого конуса може бути вставлений або іншим способом введений у нижній за ходом повітря край згаданого аерозолетвірного субстрату. Елемент скеровування повітряного потоку може включати в себе кільцевий повітропроникний дифузор, який має загалом такий самий зовнішній діаметр, що й аерозолетвірний субстрат, і який оточує вздовж обводу принаймні частину довжини згаданого усіченого порожнистого конуса. Наприклад, цей усічений порожнистий конус може бути принаймні частково заглиблений у відрізок штранга ацетилцелюлозного джгута. Під час використання, коли споживач виконує затягування з того кінця курильного виробу, який вставляється в рот, холодне повітря всмоктується в курильний виріб через крізь згаданий щонайменше один вхід для повітря, розташований нижче за ходом повітря відносно згаданого аерозолетвірного субстрату. Всмоктане повітря проходить вище за ходом повітря до аерозолетвірного субстрату по першій частині шляху повітряного потоку між зовнішньою обгорткою курильного виробу та зовнішньою поверхнею усіченого порожнистого конуса елемента скеровування повітряного потоку. Всмоктане повітря проходить через згаданий аерозолетвірний субстрат, після чого проходить нижче за ходом повітря по другій частині шляху повітряного потоку через внутрішню частину згаданого усіченого порожнистого конуса до того кінця курильного виробу, який вставляється в рот, для вдихання споживачем. Якщо елемент скеровування повітряного потоку включає в себе кільцевий повітропроникний дифузор, то всмоктане повітря проходить через цей кільцевий повітропроникний дифузор під час проходження вище за ходом повітря по згаданій першій частині шляху повітряного потоку у напрямку до згаданого аерозолетвірного субстрату. Курильні вироби за цим винаходом можуть включати в себе щонайменше один додатковий вхід для повітря. Наприклад, курильні вироби за цим винаходом можуть включати в себе щонайменше один додатковий вхід для повітря між нижнім за ходом повітря краєм згаданого джерела тепла та верхнім за ходом повітря краєм аерозолетвірного субстрату. В таких варіантах здійснення цього винаходу, коли споживач виконує затягування з того кінця курильного виробу, який вставляється в рот, холодне повітря всмоктується в цей курильний виріб також крізь згаданий щонайменше один додатковий вхід для повітря між нижнім за ходом повітря краєм згаданого джерела тепла та верхнім за ходом повітря краєм згаданого аерозолетвірного субстрату. Повітря, всмоктане крізь цей щонайменше один додатковий вхід для повітря, проходить нижче за ходом повітря через аерозолетвірний субстрат, а потім нижче за ходом повітря в напрямку до того кінця курильного виробу, який вставляється в рот, через згадану другу частину шляху повітряного потоку. Альтернативно або на додаток курильні вироби за цим винаходом можуть включати в себе щонайменше один додатковий вхід для повітря навколо периферійної поверхні згаданого аерозолетвірного субстрату. В подібних варіантах здійснення цього винаходу, коли споживач виконує затягування з того кінця курильного виробу, який вставляється в рот, холодне повітря всмоктується в згаданий аерозолетвірний субстрат також крізь згаданий щонайменше один додатковий вхід для повітря навколо периферійної поверхні згаданого аерозолетвірного субстрату. Повітря, всмоктане через крізь цей щонайменше один додатковий вхід для повітря, проходить нижче за ходом повітря через аерозолетвірний субстрат, а потім нижче за ходом повітря в напрямку того кінця курильного виробу, який вставляється в рот, через згадану другу частину шляху повітряного потоку. Джерело тепла може являти собою спалиме джерело тепла, хімічне джерело тепла, електричне джерело тепла, поглинач тепла або будь-яку їх комбінацію. За варіантом, якому віддається перевага, згадане джерело тепла являє собою спалиме джерело тепла. За варіантом, якому віддається більша перевага, згадане спалиме джерело тепла являє собою вуглецьвмісне джерело тепла. В цьому описі термін "вуглецьвмісне" вжитий для означення спалимого джерела тепла, яке містить вуглець. За варіантом, якому віддається перевага, спалимі вуглецьвмісні джерела тепла, призначені для використання в курильних виробах за цим винаходом, мають вміст вуглецющонайменше 8 UA 113536 C2 5 10 15 20 25 30 35 40 45 50 55 60 приблизно 35 %, за варіантом, якому віддається більша перевага, -щонайменше приблизно 40 %, й за варіантом, якому віддається найбільша перевага, -щонайменше приблизно 45 % від маси в сухому стані згаданого спалимого джерела тепла. В деяких варіантах здійснення цього винаходу спалимі джерела тепла за цим винаходом являють собою спалимі джерела тепла на основі вуглецю. В цьому описі термін "джерело тепла на основі вуглецю" вжитий для позначення джерела тепла, яке містить головним чином вуглець. Спалимі джерела тепла на основі вуглецю, призначені для використання в курильних виробах за цим винаходом, можуть мати вміст вуглецю щонайменше приблизно 50 %, за варіантом, якому віддається перевага, - щонайменше приблизно 60 %, за варіантом, якому віддається більша перевага, - щонайменше приблизно 70 %, й за варіантом, якому віддається найбільша перевага, - щонайменше приблизно 80 % від маси в сухому стані спалимого джерела тепла на основі вуглецю. Курильні вироби за цим винаходом можуть включати в себе спалимі вуглецьвмісні джерела тепла, виготовлені з однієї або більше прийнятної(-их) вуглецьвмісної(-их) речовини(-ин). При потребі з однією або більше вуглецьвмісною(-ими) речовиною(-ами) можуть бути змішані одна або більше зв'язувальна(-их) речовина(-ин). За варіантом, якому віддається перевага, ця(-і) одна або більше зв'язувальна(-их) речовина(-ин) являє(-ють) собою органічну(-і) зв'язувальну(-і) речовину(-и). До прийнятних відомих органічних зв'язувальних речовин належать, але без обмеження ними, камеді (наприклад, гуарова камедь), модифіковані целюлози та похідні целюлози (наприклад, метилцелюлоза, карбоксиметилцелюлоза, гідроксипропілцелюлоза та гідроксипропілметилцелюлоза), борошно, крохмалі, цукри, рослинні олії, та їх комбінації. В одному з варіантів здійснення цього винаходу, якому віддається перевага, спалиме джерело тепла виготовлене із суміші вугільного порошку, модифікованої целюлози, борошна та цукру. Замість або на додаток до однієї або більше зв'язувальної(-их) речовини(-ин) спалимі джерела тепла, призначені для використання в курильних виробах за цим винаходом, можуть містити одну або більше домішку(-ок) для того, щоб поліпшити властивості згаданого спалимого джерела тепла. До прийнятних домішок належать, але без обмеження ними, домішки для сприяння твердінню спалимого джерела тепла (наприклад, спікальні домішки), домішки для сприяння запалюванню згаданого спалимого джерела тепла (наприклад, окисники, такі як перхлорати, хлорати, нітрати, пероксиди, перманганати, цирконій, та їх комбінації), домішки для сприяння згорянню згаданого спалимого джерела тепла (наприклад, калій та солі калію, такі як цитрат калію) та домішки для сприяння розкладанню одного або більше газу(-ів), який(-і) утворюється(-ються) при згорянні згаданого спалимого джерела тепла (наприклад, каталізатори, такі як CuO, Fe2O3 та Аl2О3). В одному з варіантів здійснення цього винаходу, якому віддається перевага, спалиме джерело тепла являє собою циліндричне спалиме джерело тепла, яке містить вуглець та щонайменше одну запалювальну допоміжну речовину, згадане циліндричне спалиме джерело тепла має передню торцеву поверхню (тобто верхню за ходом повітря торцеву поверхню) та протилежну задню торцеву поверхню (тобто нижню за ходом повітря торцеву поверхню), причому принаймні частина згаданого циліндричного спалимого джерела тепла між передньою торцевою поверхнею та задньою торцевою поверхнею загорнута у стійку до згоряння обгортку, та при запалюванні передньої торцевої поверхні згаданого циліндричного спалимого джерела тепла температура задньої торцевої поверхні цього циліндричного спалимого джерела тепла підвищується до першої температури, й під час подальшого горіння цього циліндричного спалимого джерела тепла задня торцева поверхня згаданого циліндричного спалимого джерела тепла зберігає другу температуру, яка є нижчою, ніж згадана перша температура. За варіантом, якому віддається перевага, згадана щонайменше одна запалювальна допоміжна речовина присутня в згаданому спалимому джерелі тепла у кількості приблизно 20 % маси в сухому стані згаданого спалимого джерела тепла. За варіантом, якому віддається перевага, згадана стійка до згоряння обгортка є теплопровідною та/або по суті кисненепроникною. У цьому описі термін "запалювальна допоміжна речовина" вжитий для позначення речовини, яка вивільнює енергію та/або кисень під час запалювання згаданого спалимого джерела тепла, причому швидкість вивільнення цією речовиною енергії та/або кисню не обмежується дифузією кисню навколишнього середовища. Іншими словами, швидкість вивільнення цією речовиною енергії та/або кисню під час запалювання згаданого спалимого джерела тепла майже не залежить від швидкості, з якою кисень навколишнього середовища може досягти цієї речовини. У цьому описі термін "запалювальна допоміжна речовина" також вжитий для позначення одноелементного металу, який вивільнює енергію під час запалювання 9 UA 113536 C2 5 10 15 20 25 30 35 40 45 50 55 60 згаданого спалимого джерела тепла, причому температура займання цього одноелементного металу становить нижче ніж приблизно 500 °C, а теплота згоряння цього одноелементного металу становить щонайменше приблизно 5 кДж/г. У цьому описі термін "запалювальна допоміжна речовина" не охоплює солі лужних металів та карбонових кислот (такі як солі лужних металів та лимонної кислоти, солі лужних металів та оцтової кислоти та солі лужних металів та бурштинової кислоти), галоїдні солі лужних металів (такі як солі лужних металів та соляної кислоти), солі лужних металів та вугільної кислоти або солі лужних металів та фосфорної кислоти, які, як вважається, модифікують горіння вуглецю. Навіть у випадку присутності у великій кількості відносно загальної маси згаданого спалимого джерела тепла такі горючі солі лужних металів при запалюванні спалимого джерела тепла не вивільнюють енергію в кількості, достатній для створення прийнятного аерозолю під час перших затягувань. До прикладів прийнятних окисників належать, але без обмеження ними, нітрати, такі як, наприклад, нітрат калію, нітрат кальцію, нітрат стронцію, нітрат натрію, нітрат барію, нітрат літію, нітрат алюмінію та нітрат заліза; нітрити; інші органічні та неорганічні нітросполуки; хлорати, такі як, наприклад, хлорат натрію та хлорат калію; перхлорати, такі як, наприклад, перхлорат натрію; хлорити; бромати, такі як, наприклад, бромат натрію та бромат калію; пербромати; броміти; борати, такі як, наприклад, борат натрію та борат калію; ферати, такі як, наприклад, ферат барію; ферити; манганати, такі як, наприклад, манганат калію; перманганати, такі як, наприклад, перманганат калію; органічні пероксиди, такі як, наприклад, пероксид бензоїлу і пероксид ацетону; неорганічні пероксиди, такі як, наприклад, пероксид водню, пероксид стронцію, пероксид магнію, пероксид кальцію, пероксид барію, пероксид цинку та пероксид літію; супероксиди, такі як, наприклад, супероксид калію та супероксид натрію; йодати; перйодати; йодити; сульфати; сульфіти; інші сульфоксиди; фосфати; фосфінати; фосфіти та фосфініти. Включення домішок, що сприяють запалюванню та горінню, водночас із забезпеченням переваги, яка полягає в покращанні властивостей запалювання та горіння згаданого спалимого джерела тепла, може призвести до утворення небажаних продуктів розкладання та реакційних продуктів під час використання курильного виробу. Наприклад, розкладання нітратів, введених у спалиме джерело тепла для сприяння його запалюванню, може призвести до утворення оксидів азоту. Крім того, додавання окисників, таких як нітрати, або інших домішок, що сприяють запалюванню, може призвести до утворення гарячих газів та високих температур у згаданому спалимому джерелі тепла під час запалювання цього спалимого джерела тепла. В курильних виробах за цим винаходом джерело тепла за варіантом, якому віддається перевага, відокремлене від усіх шляхів повітряного потоку, по яким повітря може просмоктуватися через курильний виріб для вдихання споживачем, так що під час використання такого курильного виробу повітря, просмоктуване через курильний виріб, не вступає в безпосередній контакт зі згаданим джерелом тепла. У варіантах здійснення цього винаходу, в яких джерело тепла являє собою спалиме джерело тепла, відокремлення цього спалимого джерела тепла від повітря, просмоктуваного через курильний виріб, забезпечує перевагу, яка полягає у суттєвою мірою запобіганні або перешкоджанні потраплянню продуктів згоряння та розкладання та інших речовин, які утворюються під час запалювання та горіння спалимого джерела тепла курильних виробів за цим винаходом, у повітря, просмоктуване через ці курильні вироби. Відокремлення спалимого джерела тепла від повітря, просмоктуваного через курильний виріб, також забезпечує перевагу, яка полягає у суттєвою мірою запобіганні або перешкоджанні активуванню горіння спалимого джерела тепла курильних виробів за цим винаходом під час виконання споживачем затягування. Це суттєвою мірою запобігає або перешкоджає сплескам температури аерозолетвірного субстрату під час виконання споживачем затягування. Запобіганням або перешкоджанням активуванню горіння спалимого джерела тепла, а отже запобіганням або перешкоджанням надлишковим підвищенням температури аерозолетвірного субстрату, забезпечують перевагу, яка полягає в можливості уникнення згоряння або піролізу аерозолетвірного субстрату курильних виробів за цим винаходом при режимах інтенсивного затягування. Крім того, може бути забезпечена перевага, яка полягає в мінімізуванні або зменшенні впливу режиму виконання споживачем затягування на склад головного струменя аерозолю курильних виробів за цим винаходом. Відокремлення спалимого джерела тепла від згаданого повітря, просмоктуваного через курильні вироби, відокремлює це джерело тепла від згаданого аерозолетвірного субстрату. Відокремлення джерела тепла від аерозолетвірного субстрату може забезпечити перевагу, яка полягає в суттєвою мірою запобіганні або перешкоджанні міграції компонентів аерозолетвірного 10 UA 113536 C2 5 10 15 20 25 30 35 40 45 50 55 60 субстрату курильних виробів за цим винаходом до згаданого спалимого джерела тепла під час зберігання цих курильних виробів. Альтернативно або на додаток, відокремлення джерела тепла від згаданого повітря, просмоктуваного через курильний виріб, може забезпечити перевагу, яка полягає в суттєвою мірою запобіганні або перешкоджанні міграції компонентів аерозолетвірного субстрату курильних виробів за цим винаходом до згаданого спалимого джерела тепла під час використання цих курильних виробів. Як буде описано нижче, відокремлення джерела тепла від згаданого повітря, просмоктуваного через курильний виріб, та аерозолетвірного субстрату забезпечує особливі переваги, якщо аерозолетвірний субстрат містить щонайменше один аєрозолеутворювач. У варіантах здійснення цього винаходу, в яких джерело тепла являє собою спалиме джерело тепла, для відокремлення цього спалимого джерела тепла від повітря, просмоктуваного через курильний виріб, курильні вироби за цим винаходом можуть включати в себе неспалимий по суті повітронепроникний бар'єр між нижнім за ходом повітря краєм спалимого джерела тепла та верхнім за ходом повітря краєм аерозолетвірного субстрату. В цьому описі термін "неспалимий" вжитий для означення бар'єра, який є по суті неспалимим при температурах, яких досягають із застосуванням спалимого джерела тепла під час його горіння або запалювання. Згаданий бар'єр може бути розташований впритул до нижнього за ходом повітря краю спалимого джерела тепла та/або верхнього за ходом повітря краю аерозолетвірного субстрату. Згаданий бар'єр може бути приклеєний або прикріплений іншим способом до нижнього за ходом повітря краю спалимого джерела тепла та/або верхнього за ходом повітря краю аерозолетвірного субстрату. В деяких варіантах здійснення цього винаходу згаданий бар'єр включає в себе бар'єрне покриття, виконане на задній торцевій поверхні згаданого спалимого джерела тепла. В таких варіантах здійснення цього винаходу за варіантом, якому віддається перевага, згаданий бар'єр включає в себе бар'єрне покриття, виконане принаймні на майже всій задній торцевій поверхні згаданого спалимого джерела тепла. За варіантом, якому віддається більша перевага, згаданий бар'єр включає в себе бар'єрне покриття, виконане на всій задній торцевій поверхні згаданого спалимого джерела тепла. В цьому описі термін "покриття" вжитий для означення шару речовини, який покриває спалиме джерело тепла та зчеплений з ним. Бар'єр може забезпечити перевагу, яка полягає в обмеженні температури, дії якої зазнає аерозолетвірний субстрат під час запалювання або горіння спалимого джерела тепла, і тому допомагає уникнути або зменшити термічного(-е) розкладання або згоряння згаданого аерозолетвірного субстрату під час використання курильного виробу. Це забезпечує особливі переваги, якщо згадане спалиме джерело тепла містить одну або більше домішку(-ок), яка(-і) сприяють запалюванню згаданого спалимого джерела тепла. Залежно від бажаних характеристик та експлуатаційних властивостей курильного виробу бар'єр може мати низьку теплопровідність або високу теплопровідність. В певних варіантах здійснення цього винаходу бар'єр може бути сформований з речовини, яка має об'ємну теплопровідність від приблизно 0,1 Вт/(м-К) до приблизно 200 Вт/(м-К) при температурі 23 °C та відносній вологості 50 %, яка була виміряна із застосуванням методу модифікованого нестаціонарного плаского джерела (MTPS). Товщина бар'єра може бути відповідним чином відрегульована для одержання прийнятних характеристик куріння. В певних варіантах здійснення цього винаходу бар'єр може мати товщину від приблизно 10 мкм до приблизно 500 мкм. Бар'єр може бути сформований з однієї або більше прийнятної(-их) речовини(-ин), яка(-і) є загалом термічно стабільною(-ими) та негорючою(-ими) при температурах, яких досягають із застосуванням спалимого джерела тепла під час його запалювання та горіння. До прийнятних речовин, які є відомими в цій галузі, належать, але без обмеження ними, глини (такі як, наприклад, бентоніт і каолініт), стекла, мінерали, керамічні матеріали, смоли, метали та їх комбінації. До речовин, яким віддається перевага, та з яких може бути сформований бар'єр, належать глини та стекла. До речовин, яким віддається більша перевага, з яких може бути сформований бар'єр, належать мідь, алюміній, нержавіюча сталь, оксид алюмінію (АІ 2О3), смоли та мінеральні клеї. В одному із варіантів здійснення цього винаходу бар'єр включає в себе глиняне покриття, яке містить суміш 50/50 бентоніту та каолініту, виконане на задній торцевій поверхні згаданого спалимого джерела тепла. В одному із варіантів здійснення цього винаходу, якому віддається 11 UA 113536 C2 5 10 15 20 25 30 35 40 45 50 55 60 більша перевага, бар'єр включає в себе алюмінієве покриття, виконане на задній торцевій поверхні згаданого спалимого джерела тепла. В іншому варіанті здійснення цього винаходу, якому віддається перевага, бар'єр включає в себе скляне покриття, й за варіантом, якому віддається більша перевага, спечене скляне покриття, виконане на задній торцевій поверхні згаданого спалимого джерела тепла. За варіантом, якому віддається перевага, бар'єр має товщину щонайменше приблизно 10 мкм. Внаслідок незначної повітропроникності глин у варіантах здійснення цього винаходу, в яких бар'єр включає в себе глиняне покриття, виконане на задній торцевій поверхні згаданого спалимого джерела тепла, це глиняне покриття за варіантом, якому віддається більша перевага, має товщину щонайменше приблизно 50 мкм, й за варіантом, якому віддається найбільша перевага, - від приблизно 50 мкм до приблизно 350 мкм. У варіантах здійснення цього винаходу, в яких бар'єр сформований з однієї або більше речовини(-ин), яка(-і) є більш непроникним(-и) для повітря, таких як алюміній, бар'єр може бути більш тонким, й зазвичай за варіантом, якому віддається перевага, матиме товщину менше ніж приблизно 100 мкм, а за варіантом, якому віддається більша перевага, - приблизно 20 мкм. У варіантах здійснення цього винаходу, в яких бар'єр включає в себе скляне покриття, виконане на задній торцевій поверхні згаданого спалимого джерела тепла, це скляне покриття за варіантом, якому віддається перевага, має товщину менше ніж приблизно 200 мкм. Товщина бар'єра може бути виміряна із застосуванням мікроскопа, растрового електронного мікроскопа (SEM) або будь-яких інших прийнятних відомих засобів вимірювання. Якщо бар'єр включає в себе бар'єрне покриття, виконане на задній торцевій поверхні згаданого спалимого джерела тепла, то це бар'єрне покриття може бути нанесене, так щоб закривати задню торцеву поверхню згаданого спалимого джерела тепла та бути зчепленим з нею, будь-якими прийнятними відомими методами, до яких належать, але без обмеження ними, нанесення покриття шляхом розпилювання, осадження з парової фази, занурення, перенесення речовин (наприклад, нанесення щіткою або наклеювання), електростатичного осаджування, або будь-якої їх комбінації. Наприклад, бар'єрне покриття може бути виготовлене шляхом попереднього формування бар'єра, розмір та форма якого приблизно відповідають розміру та формі задньої торцевої поверхні спалимого джерела тепла, та накладання його на задню торцеву поверхню згаданого спалимого джерела тепла, щоб він покривав принаймні по суті всю задню торцеву поверхню згаданого спалимого джерела тепла та був приклеєним до неї. Альтернативно бар'єрне покриття може бути розрізане або піддане іншій механічній обробці після його накладання на задню торцеву поверхню згаданого спалимого джерела тепла. В одному із варіантів здійснення цього винаходу, якому віддається перевага, алюмінієву фольгу накладають на задню торцеву поверхню згаданого спалимого джерела тепла шляхом приклеювання або притискання її до спалимого джерела тепла, та розрізають або піддають іншій механічній обробці, так що алюмінієва фольга покриває принаймні по суті всю задню торцеву поверхню спалимого джерела тепла та є приклеєною до неї, за варіантом, якому віддається перевага, до всієї задньої торцевої поверхні спалимого джерела тепла. В іншому варіанті здійснення цього винаходу, якому віддається перевага, бар'єрне покриття формують шляхом нанесення розчину або суспензії однієї або більше прийнятної(-их) речовини(-ин), з якої(-их) формують покриття, на задню торцеву поверхню згаданого спалимого джерела тепла. Наприклад, бар'єрне покриття може бути нанесене на задню торцеву поверхню спалимого джерела тепла шляхом занурення задньої торцевої поверхні спалимого джерела тепла у розчин або суспензію однієї або більше прийнятної(-их) речовини(-ин), з якої(-их) формують покриття, або нанесенням щіткою або розпилюванням розчину або суспензії, або електростатичним осаджуванням порошку або порошкової суміші однієї або більше прийнятної(-их) речовини(-ин), з якої(-их) формують покриття, на задню торцеву поверхню спалимого джерела тепла. Якщо бар'єрне покриття наносять на задню торцеву поверхню спалимого джерела тепла шляхом електростатичного осаджування порошку або порошкової суміші однієї або більше прийнятної(-их) речовини(-ин), з якої(-их) формують покриття, на задню торцеву поверхню спалимого джерела тепла, то перед електростатичним осаджуванням задню торцеву поверхню згаданого спалимого джерела тепла за варіантом, якому віддається перевага, попередньо оброблюють рідким склом. За варіантом, якому віддається перевага, бар'єрне покриття наносять шляхом розпилювання. Бар'єрне покриття може бути сформоване шляхом виконання одного нанесення розчину або суспензії однієї або більше прийнятної(-их) речовини(-ин), з якої(-их) формують покриття, на задню торцеву поверхню спалимого джерела тепла. Альтернативно бар'єрне покриття може бути сформоване шляхом виконання декількох нанесень розчину або суспензії однієї або 12 UA 113536 C2 5 10 15 20 25 30 35 40 45 50 55 60 більше прийнятної(-их) речовини(-ин), з якої(-их) формують покриття, на задню торцеву поверхню спалимого джерела тепла. Наприклад, бар'єрне покриття може бути сформоване шляхом виконання одного, двох, трьох, чотирьох, п'яти, шести, семи або восьми послідовних нанесень розчину або суспензії однієї або більше прийнятної(-их) речовини(-ин), з якої(-их) формують покриття, на задню торцеву поверхню згаданого спалимого джерела тепла. За варіантом, якому віддається перевага, бар'єрне покриття формують шляхом виконання від одного до десяти нанесень розчину або суспензії однієї або більше прийнятної(-их) речовини(-ин), з якої(-их) формують покриття, на задню торцеву поверхню згаданого спалимого джерела тепла. Після нанесення розчину або суспензії однієї або більше речовини(-ин), з якої(-их) формують покриття, на задню торцеву поверхню згаданого спалимого джерела тепла, це спалиме джерело тепла може бути висушене для утворення бар'єрного покриття. Якщо бар'єрне покриття формують із застосуванням декількох нанесень розчину або суспензії однієї або більше прийнятної(-их) речовини(-ин), з якої(-их) формують покриття, на задню торцеву поверхню згаданого спалимого джерела тепла, то між послідовними нанесеннями розчину або суспензії може знадобитися сушіння цього спалимого джерела тепла. Альтернативно або на додаток до сушіння, після нанесення розчину або суспензії однієї або більше речовини(-ин), з якої(-их) формують покриття, на задню торцеву поверхню спалимого джерела тепла, згадана(-і) одна або більше речовина(-ин), з якої(-их) формують покриття, нанесена(-і) на згадане спалиме джерело тепла, може(-уть) бути піддана(-і) спіканню для того, щоб утворити бар'єрне покриття. Спіканню бар'єрного покриття віддається особлива перевага, якщо це бар'єрне покриття являє собою скляне або керамічне покриття. За варіантом, якому віддається перевага, бар'єрне покриття спікають при температурі від приблизно 500 °C до приблизно 900 °C, й за варіантом, якому віддається більша перевага, при температурі приблизно 700 °C. В певних варіантах здійснення цього винаходу курильні вироби можуть включати в себе джерело тепла, яке не включає в себе будь-які шляхи повітряного потоку. Джерела тепла курильних виробів за такими варіантами здійснення цього винаходу називають у цьому описі суцільними джерелами тепла. В курильних виробах за цим винаходом, які включають в себе суцільні спалимі джерела тепла, передавання тепла від згаданого джерела тепла до згаданого аерозолетвірного субстрату відбувається головним чином завдяки теплопровідності, а нагрівання аерозолетвірного субстрату завдяки конвекції мінімізоване або зменшене.Це забезпечує перевагу, яка полягає в мінімізації або зменшенні впливу режиму виконання споживачем затягування на склад головного струменя аерозолю курильних виробів за цим винаходом, які включають в себе суцільні джерела тепла. Слід зазначити, що курильні вироби за цим винаходом можуть включати в себе суцільні джерела тепла, які включають в себе один або більше закритий(-их) або заблокований(-их) прохід(-одів), через який(-і) повітря не може просмоктуватися для вдихання споживачем. Наприклад, курильні вироби за цим винаходом можуть включати в себе суцільні спалимі джерела тепла, які включають в себе один або більше закритий(-их) прохід(-одів), який(-і) простягається(-ються) від верхньої за ходом повітря торцевої поверхні згаданого спалимого джерела тепла лише по частині довжини цього спалимого джерела тепла. В таких варіантах здійснення цього винаходу додання одного або більше закритого(-их) проходу(-ів) для повітря збільшує площу поверхні спалимого джерела тепла, яка зазнає дії кисню з повітря, й може забезпечити перевагу, яка полягає в сприянні запалюванню та тривалому горінню згаданого спалимого джерела тепла. В інших варіантах здійснення цього винаходу курильні вироби за цим винаходом можуть включати в себе джерела тепла, які включають в себе один або більше канал(-ів) для повітряного потоку. Джерела тепла курильних виробів за такими варіантами здійснення цього винаходу називають в цьому описі несуцільними джерелами тепла. В курильних виробах за цим винаходом, які включають в себе несуцільні джерела тепла, нагрівання аерозолетвірного субстрату відбувається завдяки теплопровідності та конвекції. При використанні, коли споживач виконує затягування з курильного виробу за цим винаходом, який включає в себе несуцільне джерело тепла, повітря просмоктується нижче за ходом повітря через один або більше канал(-ів) для повітряного потоку вздовж згаданого джерела тепла. Всмоктане повітря проходить через аерозолетвірний субстрат, а потім нижче за ходом повітря в напрямку того кінця курильного виробу, який вставляється в рот, через другу частину шляху повітряного потоку. 13 UA 113536 C2 5 10 15 20 25 30 35 40 45 50 55 60 Курильні вироби за цим винаходом можуть включати в себе несуцільні джерела тепла, які включають в себе один або більше закритий(-их) канал(-ів) для повітряного потоку вздовж згаданого джерела тепла. В цьому описі термін "закритий" вжитий для означення каналів для повітряного потоку, які оточені джерелом тепла по їх довжині. Наприклад, курильні вироби за цим винаходом можуть включати в себе несуцільні спалимі джерела тепла, які включають в себе один або більше закритий(-их) канал(-ів) для повітряного потоку, який(-і) простягається(-ються) через внутрішню частину спалимого джерела тепла по всій довжині цього спалимого джерела тепла. Альтернативно або на додаток курильні вироби за цим винаходом можуть включати в себе несуцільні джерела тепла, які включають в себе один або більше незакритий(-их) канал(-ів) для повітряного потоку вздовж спалимого джерела тепла. Наприклад, курильні вироби за цим винаходом можуть включати в себе несуцільні спалимі джерела тепла, які включають в себе один або більше незакритий(-их) канал(-ів) для повітряного потоку, який(-і) простягається(-ються) по зовнішній поверхні спалимого джерела тепла вздовж принаймні нижньої за ходом повітря частини довжини цього спалимого джерела тепла. В певних варіантах здійснення цього винаходу курильні вироби за цим винаходом можуть включати в себе несуцільні джерела тепла, які включають в себе один, два або три канали для повітряного потоку. В певних варіантах здійснення цього винаходу, яким віддається перевага, курильні вироби за цим винаходом включають в себе несуцільні спалимі джерела тепла, які включають в себе єдиний канал для повітряного потоку, який простягається через внутрішню частину спалимого джерела тепла. В певних варіантах здійснення цього винаходу, яким віддається особлива перевага, курильні вироби за цим винаходом включають в себе несуцільні спалимі джерела тепла, які включають в себе єдиний загалом центральний або осьовий канал для повітряного потоку, який простягається через внутрішню частину спалимого джерела тепла. В таких варіантах здійснення цього винаходу діаметр цього єдиного каналу для повітряного потоку за варіантом, якому віддається перевага, становить від приблизно 1,5 мм до приблизно 3 мм. Якщо курильні вироби за цим винаходом включають в себе бар'єр, який включає в себе бар'єрне покриття, виконане на задній торцевій поверхні несуцільного спалимого джерела тепла, яке включає в себе один або більше канал(-ів) для повітряного потоку вздовж цього спалимого джерела тепла, то це бар'єрне покриття має дозволяти просмоктування повітря нижче за ходом повітря через цей(-і) один або більше канал(-ів) для повітряного потоку. Якщо курильні вироби за цим винаходом включають в себе несуцільні спалимі джерела тепла, то ці курильні вироби також можуть включати в себе неспалимий по суті повітронепроникний бар'єр між спалимим джерелом тепла та одним або більше каналом(-ами) для повітряного потоку, щоб відокремити несуцільне спалиме джерело тепла від повітря, просмоктуваного через курильний виріб. В деяких варіантах здійснення цього винаходу бар'єр може бути приклеєний або прикріплений іншим способом до спалимого джерела тепла. За варіантом, якому віддається перевага, бар'єр включає в себе бар'єрне покриття, виконане на внутрішній поверхні одного або більше каналу(-ів) для повітряного потоку. За варіантом, якому віддається більша перевага, цей бар'єр включає в себе бар'єрне покриття, виконане принаймні на майже всій внутрішній поверхні одного або більше каналу(-ів) для повітряного потоку. За варіантом, якому віддається найбільша перевага, згаданий бар'єр включає в себе бар'єрне покриття, виконане на всій внутрішній поверхні одного або більше каналу(-ів) для повітряного потоку. Альтернативно це бар'єрне покриття може бути утворене вставлянням вкладиша в згаданий(-і) один або більше канал(-ів) для повітряного потоку. Наприклад, якщо курильні вироби за цим винаходом включають в себе несуцільні спалимі джерела тепла, які включають в себе один або більше канал(-ів) для повітряного потоку, який(-і) простягається(-ються) через внутрішню частину згаданого спалимого джерела тепла, то в кожний зі згаданого(-их) одного або більше каналу(-ів) для повітряного потоку може бути вставлена неспалима по суті повітронепроникна порожниста трубка. Бар'єр може забезпечити перевагу, яка полягає у суттєвою мірою запобіганні або перешкоджанні потраплянню продуктів згоряння та розкладання, які утворюються під час запалювання та горіння спалимого джерела тепла курильних виробів за цим винаходом, у повітря, просмоктуване нижче за ходом повітря по згаданому(-им) одному або більше каналу(ам) для повітряного потоку. 14 UA 113536 C2 5 10 15 20 25 30 35 40 45 50 55 Бар'єр також може забезпечити перевагу, яка полягає у суттєвою мірою запобіганні або перешкоджанні активуванню горіння спалимого джерела тепла курильних виробів за цим винаходом під час виконання споживачем затягування. Залежно від бажаних характеристик та експлуатаційних властивостей курильного виробу бар'єр може мати низьку теплопровідність або високу теплопровідність. За варіантом, якому віддається перевага, бар'єр має низьку теплопровідність. Товщина бар'єра може бути відповідним чином відрегульована для одержання прийнятних характеристик куріння. В певних варіантах здійснення цього винаходу бар'єр може мати товщину від приблизно ЗО мкм до приблизно 200 мкм. У варіанті здійснення цього винаходу, якому віддається перевага, бар'єр має товщину від приблизно 30 мкм до приблизно 100 мкм. Бар'єр може бути сформований з однієї або більше прийнятної(-их) речовини(-ин), яка(-і) є загалом термічно стабільною(-ими) та негорючою(-ими) при температурах, яких досягають із застосуванням спалимого джерела тепла під час його запалювання та горіння. До прийнятних речовин, відомих в цій галузі, належать, але без обмеження ними, глини; оксиди металів, такі як оксид заліза, оксид алюмінію, діоксид титану, діоксид кремнію, алюмосилікат, діоксид цирконію та діоксид церію; цеоліти; фосфат цирконію; та інші керамічні матеріали, або їх комбінації. До речовин, яким віддається перевага, та з яких може бути сформований бар'єр, належать глини, стекла, алюміній, оксид заліза та їх комбінації. При бажанні в бар'єр можуть бути введені каталітичні інгредієнти, такі як інгредієнти, які сприяють окисненню моноксиду вуглецю в діоксид вуглецю. До прийнятних каталітичних інгредієнтів належать, але без обмеження ними, наприклад, платина, паладій, перехідні метали та їх оксиди. Якщо курильні вироби за цим винаходом включають в себе бар'єр між нижнім за ходом повітря краєм спалимого джерела тепла та верхнім за ходом повітря краєм аерозолетвірного субстрату й бар'єр між спалимим джерелом тепла та одним або більше каналом(-ами) для повітряного потоку вздовж спалимого джерела тепла, то ці два бар'єри можуть бути сформовані з речовини або речовин, яка(-і) є такою(-ими) самою(-ими) або різними. Якщо бар'єр між спалимим джерелом тепла та одним або більше каналом(-ами) для повітряного потоку включає в себе бар'єрне покриття, виконане на внутрішній поверхні одного або більше каналу(-ів) для повітряного потоку, то це бар'єрне покриття може бути нанесене на внутрішню поверхню одного або більше каналу(-ів) для повітряного потоку будь-яким прийнятним способом, таким як способи, описані в US-A-5,040,551. Наприклад, розчин або суспензія речовини бар'єрного покриття може бути нанесений(-а) на внутрішню поверхню згаданого(-их) одного або більше каналу(-ів) для повітряного потоку розпилюванням, змочуванням або фарбуванням. У варіанті здійснення цього винаходу, якому віддається перевага, це бар'єрне покриття наносять на внутрішню поверхню згаданого(-их) одного або більше каналу(-ів) для повітряного потоку із застосуванням процесу, описаного в WO-A22009/074870, під час екструдування спалимого джерела тепла. Спалимі вуглецьвмісні джерела тепла, призначені для використання в курильних виробах за цим винаходом, за варіантом, якому віддається перевага, формують змішуванням однієї або більше вуглецьвмісної(-их) речовини(-ин) з однією або більше зв'язувальною(-ими) речовиною(ами) та іншими домішками (у випадку їх додавання), та формують цю суміш у заготовку бажаної форми. Суміш однієї або більше вуглецьвмісної(-их) речовини(-ин), однієї або більше зв'язувальної(-их) речовини(-ин) та факультативних інших домішок може бути сформована в заготовку бажаної форми із застосуванням будь-яких прийнятних відомих способів формування кераміки, таких як, наприклад, шлікерне лиття, екструдування, відливання під тиском та пресування у прес-формі. У певних варіантах здійснення цього винаходу, яким віддається перевага, згадану суміш формують у заготовку бажаної форми екструдуванням. За варіантом, якому віддається перевага, суміш однієї або більше вуглецьвмісної(-их) речовини(-ин), однієї або більше зв'язувальної(-их) речовини(-ин) та інших домішок формують у видовжений пруток. Однак слід зазначити, що суміш однієї або більше вуглецьвмісної(-их) речовини(-ин), однієї або більше зв'язувальної(-их) речовини(-ин) та інших домішок може бути сформована в заготовку, яка буде мати інші бажані форми. Після формування, зокрема, після екструдування, видовжений пруток або заготовку іншої бажаної форми за варіантом, якому віддається перевага, сушать для зниження вмісту вологи, й потім піролізують у неокиснювальній атмосфері при температурі, достатній для обвуглювання згаданої(-их) однієї або більше зв'язувальної(-их) речовини(-ин) (у випадку її або їх наявності) та по суті повного усунення будь-яких летких речовин у видовженому прутку або заготовці іншої форми. Видовжений пруток або заготовку іншої бажаної форми піролізують переважно в атмосфері азоту при температурі від приблизно 700 °C до приблизно 900 °C. 15 UA 113536 C2 5 10 15 20 25 30 35 40 45 50 55 В одному з варіантів здійснення цього винаходу в згадане спалиме джерело тепла вводять щонайменше один нітрат металу шляхом введення щонайменше однієї сполуки-попередника нітрату металу в суміш однієї або більше вуглецьвмісної(-их) речовини(-ин), однієї або більше зв'язувальної(-их) речовини(-ин) та інших домішок. У подальшому цю щонайменше одну сполуку-попередник нітрату металу перетворюють in situ в щонайменше один нітрат металу обробкою піролізованої заготовки у вигляді циліндричного прутка або заготовки іншої форми водним розчином азотної кислоти. В одному із варіантів здійснення цього винаходу згадане спалиме джерело тепла включає в себе щонайменше один нітрат металу, температура термічного розкладання якого становить менше ніж приблизно 600 °C, й за варіантом, якому віддається більша перевага, - менше ніж приблизно 400 °C. За варіантом, якому віддається перевага, температура термічного розкладання згаданого щонайменше одного нітрату металу становить від приблизно 150 °C до приблизно 600 °C, й за варіантом, якому віддається більша перевага, -від приблизно 200 °C до приблизно 400 °C. Піддавання спалимого джерела тепла дії традиційної запальнички із жовтим полум'ям або інших запалювальних засобів при застосуванні має спричинювати розкладання згаданого щонайменше одного нітрату металу й вивільнення кисню та енергії. Це розкладання спричинює початкове підвищення температури згаданого спалимого джерела тепла, а також сприяє запалюванню цього спалимого джерела тепла. Після розкладання згаданого щонайменше одного нітрату металу згадане спалиме джерело тепла за варіантом, якому віддається перевага, продовжує горіти при меншій температурі. Введення щонайменше одного нітрату металу забезпечує перевагу, яка полягає в запалюванні згаданого спалимого джерела тепла, яке ініціюється зсередини, а не тільки на певній ділянці його поверхні. За варіантом, якому віддається перевага, згаданий щонайменше один нітрат металу присутній в згаданому спалимому джерелі тепла у кількості від приблизно 20 % маси в сухому стані до приблизно 50 % маси в сухому стані згаданого спалимого джерела тепла. В іншому варіанті здійснення цього винаходу згадане спалиме джерело тепла містить щонайменше один пероксид або супероксид, який активно виділяє кисень при температурі менше ніж приблизно 600 °C, й за варіантом, якому віддається більша перевага, - при температурі менше ніж приблизно 400 °C. За варіантом, якому віддається перевага, згаданий щонайменше один пероксид або супероксид активно виділяє кисень при температурі від приблизно 150 °C до приблизно 600 °C, за варіантом, якому віддається більша перевага, - при температурі від приблизно 200 °C до приблизно 400 °C, й за варіантом, якому віддається найбільша перевага, - при температурі приблизно 350 °C. Піддавання згаданого спалимого джерела тепла дії традиційної запальнички із жовтим полум'ям або інших запалювальних засобів під час використання має спричинювати розкладання щонайменше одного пероксиду або супероксиду та вивільнення кисню. Це спричинює початкове підвищення температури згаданого спалимого джерела тепла, а також сприяє запалюванню цього спалимого джерела тепла. Після розкладання згаданого щонайменше одного пероксиду або супероксиду згадане спалиме джерело тепла за варіантом, якому віддається перевага, продовжує горіти при меншій температурі. Введення щонайменше одного пероксиду або супероксиду забезпечує перевагу, яка полягає в тому, що відбувається запалювання згаданого спалимого джерела тепла, яке ініціюється зсередини, а не тільки на певній ділянці його поверхні. Пористість згаданого спалимого джерела тепла за варіантом, якому віддається перевага, становить від приблизно 20 % до приблизно 80 %, і за варіантом, якому віддається більша перевага, - від приблизно 20 % до приблизно 60 %. Якщо спалиме джерело тепла містить щонайменше один нітрат металу, то це забезпечує перевагу, яка полягає в тому, що кисень може дифундувати у масу цього спалимого джерела тепла зі швидкістю, достатньою для підтримування горіння під час розкладання цього щонайменше одного нітрату металу та тривання процесу горіння. За варіантом, якому віддається навіть більша перевага, пористість згаданого спалимого джерела тепла при вимірюванні, наприклад, із застосуванням ртутної порометрії або гелієвої пікнометрії, становить від приблизно 50 % до приблизно 70 %, й за варіантом, якому віддається ще більша перевага, - від приблизно 50 % до приблизно 60 %. Необхідна пористість може бути легко досягнута під час виробництва згаданих спалимих джерел тепла за цим винаходом при застосуванні традиційних способів і технологічних процесів. 16 UA 113536 C2 5 10 15 20 25 30 35 40 45 50 55 Позірна густина спалимих вуглецьвмісних джерел тепла, призначених для використання в курильних виробах за цим винаходом, яка забезпечує перевагу, становить від приблизно 0,6 3 3 г/см до приблизно 1,0 г/см . За варіантом, якому віддається перевага, маса згаданого спалимого джерела тепла становить від приблизно 300 мг до приблизно 500 мг, й за варіантом, якому віддається більша перевага, - від приблизно 400 мг до приблизно 450 мг. За варіантом, якому віддається перевага, довжина згаданого спалимого джерела тепла становить від приблизно 7 мм до приблизно 17 мм, за варіантом, якому віддається більша перевага, - від приблизно 7 мм до приблизно 15 мм, й варіантом, якому віддається найбільша перевага, - від приблизно 7 мм до приблизно 13 мм. За варіантом, якому віддається перевага, діаметр згаданого спалимого джерела тепла становить від приблизно 5 мм до приблизно 9 мм, й за варіантом, якому віддається більша перевага, - від приблизно 7 мм до приблизно 8 мм. За варіантом, якому віддається перевага, згадане джерело тепла має загалом постійний діаметр. Однак альтернативно це джерело тепла може бути звужуваним, так що діаметр задньої частини цього джерела тепла є більшим, ніж діаметр його передньої частини. За варіантом, якому віддається особлива перевага, згадані джерела тепла є загалом циліндричними. Джерело тепла може являти собою, наприклад, циліндр або звужуваний циліндр, який має загалом коловий поперечний переріз, або циліндр або звужуваний циліндр, який має загалом еліптичний поперечний переріз. Курильні вироби за цим винаходом за варіантом, якому віддається перевага, включають в себе аерозолетвірний субстрат, який містить щонайменше один аерозолеутворювач. Згаданий щонайменше один аерозолеутворювач може являти собою будь-яку прийнятну відому сполуку або суміш сполук, які при використанні покращують утворення густого та стабільного аерозолю, та які є суттєвою мірою стійкими до термічного розкладання при робочій температурі курильного виробу. До прийнятних аерозолеутворювачів, які є добре відомими в цій галузі, належать, наприклад, багатоатомні спирти, складні ефіри багатоатомних спиртів, такі як моно-, ді- або триацетат гліцерину, та аліфатичні складні ефіри моно-, ди- або полікарбонових кислот, такі як диметилдодекандіоат та диметилтетрадекандіоат. Аерозолеутворювачі, яким віддається перевага для використання в курильних виробах за цим винаходом, являють собою багатоатомні спирти та їх суміші, такі як триетиленгліколь, 1,3-бутандіол, й за варіантом, якому віддається найбільша перевага, гліцерин. В таких варіантах здійснення цього винаходу відокремлення згаданого джерела тепла від згаданого аерозолетвірного субстрату забезпечує перевагу, яка полягає у запобіганні або перешкоджанні міграції щонайменше одного аерозолеутворювача з аерозолетвірного субстрату до згаданого джерела тепла під час зберігання курильних виробів. В таких варіантах здійснення цього винаходу відокремлення згаданого джерела тепла від одного або більше шляху(-ів) повітряного потоку також може забезпечити перевагу, яка полягає в суттєвою мірою запобіганні або перешкоджанні міграції щонайменше одного аерозолеутворювача з аерозолетвірного субстрату до згаданого джерела тепла під час використання курильних виробів. Таким чином забезпечують перевагу, яка полягає у суттєвою мірою уникненні або зменшенні розкладання щонайменше одного аерозолеутворювача під час використання курильних виробів. Джерело тепла та аерозолетвірний субстрат курильних виробів за цим винаходом можуть бути розташовані загалом впритул один до одного. Альтернативно джерело тепла та аерозолетвірний субстрат курильних виробів за цим винаходом можуть бути розташовані на певній відстані один від іншого у поздовжньому напрямку. За варіантом, якому віддається перевага, курильні вироби за цим винаходом також включають в себе теплопровідний елемент, який оточує задню частину згаданого джерела тепла та суміжну з нею передню частину згаданого аерозолетвірного субстрату і який знаходиться в контакті з ними. Цей теплопровідний елемент за варіантом, якому віддається перевага, є стійким до згоряння та має обмежену проникність для кисню. Теплопровідний елемент оточує периферійні поверхні як задньої частини спалимого джерела тепла, так і передньої частини аерозолетвірного субстрату, й знаходиться в контакті з ними. Теплопровідний елемент забезпечує тепловий зв'язок між цими двома компонентами курильних виробів за цим винаходом. До теплопровідних елементів, придатних для застосування в курильних виробах за цим винаходом, належать, але без обмеження ними, обгортки з металевої фольги, такі як, наприклад, обгортки з алюмінієвої фольги, обгортки зі сталевої фольги, обгортки із залізної фольги та обгортки з мідної фольги; та обгортки із фольги з металевого сплаву. 17 UA 113536 C2 5 10 15 20 25 30 35 40 45 50 55 У варіантах здійснення цього винаходу, в яких джерело тепла являє собою спалиме джерело тепла, довжина задньої частини згаданого спалимого джерела тепла, оточеної вздовж обводу теплопровідним елементом, становить від приблизно 2 мм до приблизно 8 мм, й за варіантом, якому віддається більша перевага, від приблизно 3 мм до приблизно 5 мм. За варіантом, якому віддається перевага, довжина передньої частини згаданого спалимого джерела тепла, не оточеної вздовж обводу теплопровідним елементом, становить від приблизно 4 мм до приблизно 15 мм, й за варіантом, якому віддається більша перевага, від приблизно 4 мм до приблизно 8 мм. За варіантом, якому віддається перевага, довжина згаданого аерозолетвірного субстрату становить від приблизно 5 мм до приблизно 20 мм, й за варіантом, якому віддається більша перевага, від приблизно 8 мм до приблизно 12 мм. В певних варіантах здійснення цього винаходу, яким віддається перевага, згаданий аерозолетвірний субстрат простягається за згаданий теплопровідний елемент на щонайменше приблизно 3 мм нижче за ходом повітря. За варіантом, якому віддається перевага, довжина передньої частини згаданого аерозолетвірного субстрату, оточеної вздовж обводу теплопровідним елементом, становить від приблизно 2 мм до приблизно 10 мм, за варіантом, якому віддається більша перевага, - від приблизно 3 мм до приблизно 8 мм, й за варіантом, якому віддається найбільша перевага, - від приблизно 4 мм до приблизно 6 мм. За варіантом, якому віддається перевага, довжина задньої частини згаданого аерозолетвірного субстрату, не оточеної вздовж обводу теплопровідним елементом, становить від приблизно 3 мм до приблизно 10 мм. Іншими словами, за варіантом, якому віддається перевага, аерозолетвірний субстрат простягається за згаданий теплопровідний елемент на приблизно 3-10 мм нижче за ходом повітря. За варіантом, якому віддається більша перевага, аерозолетвірний субстрат простягається за згаданий теплопровідний елемент на щонайменше приблизно 4 мм нижче за ходом повітря. В інших варіантах здійснення цього винаходу аерозолетвірний субстрат може простягатися за згаданий теплопровідний елемент на менше ніж 3 мм нижче за ходом повітря. В інших варіантах здійснення цього винаходу аерозолетвірний субстрат по всій його довжині може бути оточений вздовж обводу теплопровідним елементом. За варіантом, якому віддається перевага, курильні вироби за цим винаходом включають в себе аерозолетвірні субстрати, які містять щонайменше один аерозолеутворювач та речовину, здатну вивільнювати леткі сполуки у відповідь на нагрівання. За варіантом, якому віддається перевага, речовина, здатна вивільнювати леткі сполуки у відповідь на нагрівання, має вигляд порції речовини рослинного походження, й за варіантом, якому віддається більша перевага, порції гомогенізованої речовини рослинного походження. Наприклад, аерозолетвірний субстрат може містити одну або більше речовину(-ин), одержану(-их) з рослин, включаючи, але без обмеження ними, тютюн; чай, наприклад, зелений чай; перцеву м'яту; лавр; евкаліпт; базилік; шавлію; вербену та естрагон. Речовина рослинного походження може містити домішки, в тому числі, але без обмеження ними, зволожувачі, ароматизатори, зв'язувальні речовини та їх суміші. За варіантом, якому віддається перевага, речовина рослинного походження складається суттєвою мірою з тютюнового матеріалу, й за варіантом, якому віддається більша перевага, з гомогенізованого тютюнового матеріалу. Курильні вироби за цим винаходом за варіантом, якому віддається перевага, також включають в себе конденсаційну камеру, розташовану нижче за ходом повітря відносно згаданого аерозолетвірного субстрату, а також нижче за ходом повітря відносно елемента скеровування повітряного потоку, у випадку його наявності. Додання конденсаційної камери забезпечує перевагу, яка полягає в уможливленні подальшого охолодження аерозолю, який створюють підведенням тепла від згаданого спалимого джерела тепла до згаданого аерозолетвірного субстрату. Конденсаційна камера також забезпечує перевагу, яка полягає в тому, що вона дозволяє довести загальну довжину курильних виробів за цим винаходом до бажаного значення, наприклад, до довжини, подібної довжині традиційних сигарет, шляхом відповідного вибору довжини згаданої конденсаційної камери. За варіантом, якому віддається перевага, конденсаційна камера являє собою видовжену порожнисту трубку. Курильні вироби за цим винаходом також можуть включати в себе мундштук, розташований нижче за ходом повітря відносно згаданого аерозолетвірного субстрату, а також нижче за ходом повітря відносно згаданих елемента скеровування повітряного потоку та конденсаційної камери, у випадку їх наявності. За варіантом, якому віддається перевага, мундштук має низьку ефективність фільтрації, й за варіантом, якому віддається більша перевага, дуже низьку ефективність фільтрації. Мундштук може являти собою односекційний або однокомпонентний 18 UA 113536 C2 5 10 15 20 25 30 35 40 45 50 55 60 мундштук. Альтернативно мундштук може являти собою багатосекційний або багатокомпонентний мундштук. Мундштук може, наприклад, включати в себе фільтр, виготовлений з ацетилцелюлози, паперу або інших прийнятних відомих фільтрувальних матеріалів. Альтернативно або на додаток мундштук може включати в себе одну або більше секцію(-ій), які вміщують абсорбенти, адсорбенти, ароматизатори та інші модифікатори аерозолю та домішки, або їх комбінації. Особливості, описані щодо одного з аспектів цього винаходу, також можуть бути застосовними до інших аспектів цього винаходу. Зокрема, особливості, описані щодо курильних виробів та спалимих джерел тепла за цим винаходом, також можуть бути застосовними до способів за цим винаходом. Нижче цей винахід буде описаний, тільки у вигляді прикладу, з посиланнями на прикладені фігури, серед яких: на Фіг. 1 показаний схематичний поздовжній розріз курильного виробу за першим варіантом здійснення цього винаходу; на Фіг. 2 показаний схематичний поздовжній розріз курильного виробу за другим варіантом здійснення цього винаходу; на Фіг. 3 показаний схематичний поздовжній розріз курильного виробу за третім варіантом здійснення цього винаходу; та на Фіг. 4 показаний схематичний поздовжній розріз курильного виробу за четвертим варіантом здійснення цього винаходу. Курильний виріб 2 за першим варіантом здійснення цього винаходу, показаним на Фіг. 1, включає в себе суцільне спалиме вуглецьвмісне джерело 4 тепла, аерозолетвірний субстрат 6, елемент 8 скеровування повітряного потоку, конденсаційну камеру 10 та мундштук 12, які розташовані співвісно та впритул один до іншого. Спалиме вуглецьвмісне джерело 4 тепла, аерозолетвірний субстрат 6, елемент 8 скеровування повітряного потоку, видовжена конденсаційна камера 10 та мундштук 12 загорнуті у зовнішню обгортку 14 із сигаретного паперу низької повітропроникності. Аерозолетвірний субстрат 6 розташований безпосередньо нижче за ходом повітря відносно спалимого вуглецьвмісного джерела 4 тепла та включає в себе відрізок 16 циліндричного штранга тютюнової сировини, яка містить гліцерин як аерозолеутворювач, й згаданий субстрат оточений вздовж обводу обгорткою 18 для штранга фільтра. Між нижнім за ходом повітря краєм спалимого джерела 4 тепла та верхнім за ходом повітря краєм аерозолетвірного субстрату 6 виконаний неспалимий по суті повітронепроникний бар'єр. Як показано на Фіг. 1, цей неспалимий по суті повітронепроникний бар'єр виконаний у вигляді неспалимого по суті повітронепроникного бар'єрного покриття 20, яке виконане на всій задній торцевій поверхні спалимого вуглецьвмісного джерела 4 тепла. Теплопровідний елемент 22, який виконаний у вигляді трубчастого шару з алюмінієвої фольги, оточує задню частину 4Ь спалимого вуглецьвмісного джерела 4 тепла та розташовану впритул до неї передню частину 6а аерозолетвірного субстрату 6, й знаходиться в безпосередньому контакті з ними. Як показано на Фіг. 1, задня частина аерозолетвірного субстрату 6 не оточена вздовж обводу теплопровідним елементом 22. Елемент 8 скеровування повітряного потоку розташований нижче за ходом повітря відносно аерозолетвірного субстрату 6 та включає в себе відкриту на краях по суті повітронепроникну порожнисту трубку 24, виготовлену з, наприклад, картону, яка має діаметр, зменшений у порівнянні з діаметром аерозолетвірного субстрату 6. Верхній за ходом повітря край відкритої на краях порожнистої трубки 24 розташований впритул до аерозолетвірного субстрату 6. Нижній за ходом повітря край відкритої на краях порожнистої трубки 24 оточений вздовж обводу кільцевим по суті повітронепроникним ущільненням 26, яке має загалом такий самий діаметр, що й аерозолетвірний субстрат 6. Решта відкритої на краях порожнистої трубки 24 оточена вздовж обводу кільцевим повітропроникним дифузором 28, виготовленим з, наприклад, ацетилцелюлозного джгута, який має загалом такий самий діаметр, що й аерозолетвірний субстрат 6. Відкрита на краях порожниста трубка 24, кільцеве по суті повітронепроникне ущільнення 26 та кільцевий повітропроникний дифузор 28 можуть бути окремими компонентами, які перед складанням курильного виробу 2 склеюють або у інший спосіб з'єднують один з іншим для утворення елемента 8 скеровування повітряного потоку. Альтернативно відкрита на краях порожниста трубка 24 та кільцеве по суті повітронепроникне ущільнення 26 можуть являти собою частини єдиного компонента, який приклеюють або у інший спосіб приєднують до окремого кільцевого повітропроникного дифузора 28 для утворення елемента 8 скеровування повітряного потоку перед складанням курильного виробу. В інших варіантах здійснення цього 19 UA 113536 C2 5 10 15 20 25 30 35 40 45 50 55 винаходу відкрита на краях порожниста трубка 24, кільцеве по суті повітронепроникне ущільнення 26 та кільцевий повітропроникний дифузор 28 можуть являти собою частини єдиного компонента. Наприклад, відкрита на краях порожниста трубка 24, кільцеве по суті повітронепроникне ущільнення 26 та кільцевий повітропроникний дифузор 28 можуть являти собою частини єдиної порожнистої трубки з повітропроникного матеріалу, яка має по суті повітронепроникне покриття, нанесене на її внутрішню поверхню та задню торцеву поверхню. Як показано на Фіг. 1, відкрита на краях порожниста трубка 24 та кільцевий повітропроникний дифузор 28 оточені вздовж обводу повітропроникною внутрішньою обгорткою 30. Як також показано на Фіг. 1, у зовнішній обгортці 14, яка оточує вздовж обводу внутрішню обгортку ЗО, виконані входи 32 для повітря, розташовані вздовж обводу. Конденсаційна камера 10 розташована нижче за ходом повітря відносно елемента 8 скеровування повітряного потоку та включає в себе відкриту на краях порожнисту трубку 34, виготовлену з, наприклад, картону, яка має загалом такий самий діаметр, що й аерозолетвірний субстрат 6. Мундштук 12 курильного виробу 2 розташований нижче за ходом повітря відносно конденсаційної камери 10 та включає в себе відрізок 36 циліндричного штранга ацетилцелюлозного джгута з дуже низькою ефективністю фільтрації, оточений вздовж обводу обгорткою 38 для штранга фільтра. Мундштук 12 може бути оточений вздовж обводу обідковим папером (не показаний). Як буде описано нижче, шлях повітряного потоку простягається між входами 32 для повітря та мундштуком 12 курильного виробу 2 за першим варіантом здійснення цього винаходу. Простір, обмежений зовнішньою поверхнею відкритої на краях порожнистої трубки 24 елемента 8 скеровування повітряного потоку та внутрішньою обгорткою 30, утворює першу частину шляху повітряного потоку, яка простягається у поздовжньому напрямку вище за ходом повітря відносно входів 32 для повітря до аерозолетвірного субстрату 6. Простір, обмежений внутрішньою поверхнею порожнистої трубки 24 елемента 8 скеровування повітряного потоку, утворює другу частину шляху повітряного потоку, яка простягається у поздовжньому напрямку нижче за ходом повітря до мундштука 12 курильного виробу 2, між аерозолетвірним субстратом 6 та конденсаційною камерою 10. При використанні, коли споживач виконує затягування з мундштука 12 курильного виробу 2 за першим варіантом здійснення цього винаходу, холодне повітря (показане пунктирними стрілками на Фіг. 1) всмоктується в курильний виріб 2 крізь входи 32 для повітря та внутрішню обгортку 30. Всмоктане повітря проходить вище за ходом повітря до аерозолетвірного субстрату 6 по першій частині шляху повітряного потоку між зовнішньою поверхнею відкритої на краях порожнистої трубки 24 елемента 8 скеровування повітряного потоку та внутрішньою обгорткою 30 й через кільцевий повітропроникний дифузор 28. Передня частина 6а аерозолетвірного субстрату 6 нагрівається підведенням тепла через розташовану впритул до неї задню частину 4Ь спалимого вуглецьвмісного джерела 4 тепла та теплопровідний елемент 22. Нагрівання аерозолетвірного субстрату 6 вивільнює з відрізка 16 штранга тютюнової сировини леткі та напівлеткі сполуки та гліцерин, які утворюють аерозоль, що захоплюється всмоктаним повітрям при його проходженні через аерозолетвірний субстрат 6. Всмоктане повітря та захоплений ним аерозоль (показані пунктирними та штрих-пунктирними стрілками на Фіг. 1) проходять нижче за ходом повітря по другій частині шляху повітряного потоку через внутрішню частину відкритої на краях порожнистої трубки 24 елемента 8 скеровування повітряного потоку до конденсаційної камери 10, де вони охолоджуються та конденсуються. Потім охолоджений аерозоль проходить нижче за ходом повітря через мундштук 12 курильного виробу 2 за першим варіантом здійснення цього винаходу в ротову порожнину споживача. Неспалиме по суті повітронепроникне бар'єрне покриття 20, виконане на задній торцевій поверхні спалимого вуглецьвмісного джерела 4 тепла, відокремлює спалиме вуглецьвмісне джерело 4 тепла від шляху повітряного потоку через курильний виріб 2, так що повітря, просмоктуване при використанні через курильний виріб 2 по першій та другій частинам шляху повітряного потоку, не вступає в безпосередній контакт зі спалимим вуглецьвмісним джерелом 4 тепла. Конструкція курильного виробу 40 за другим варіантом здійснення цього винаходу, показаним на Фіг. 2, подібна конструкції курильного виробу за першим варіантом здійснення цього винаходу, показаним на Фіг. 1; на Фіг. 2 однакові номери позицій використані для частин курильного виробу 40 за другим варіантом здійснення цього винаходу, які відповідають 20 UA 113536 C2 5 10 15 20 25 30 35 40 45 50 55 60 частинам курильного виробу 2 за першим варіантом здійснення цього винаходу, показаним на Фіг. 1 та описаним вище. Як показано на Фіг. 2, курильний виріб 40 за другим варіантом здійснення цього винаходу відрізняється від курильного виробу 2 за першим варіантом здійснення цього винаходу, показаним на Фіг. 1, тим, що відкрита на краях по суті повітронепроникна порожниста трубка 24 елемента 8 скеровування повітряного потоку не оточена вздовж обводу кільцевим повітропроникним дифузором 28. Курильний виріб 40 за другим варіантом здійснення цього винаходу також відрізняється від курильного виробу 2 за першим варіантом здійснення цього винаходу, показаним на Фіг. 1, тим, що верхній за ходом повітря край відкритої на краях порожнистої трубки 24 заглиблений в аерозолетвірний субстрат 6. При використанні, коли споживач виконує затягування з мундштука 12 курильного виробу 40 за другим варіантом здійснення цього винаходу, холодне повітря (показане пунктирними стрілками на Фіг. 2) всмоктується в курильний виріб 40 крізь входи 32 для повітря. Всмоктане повітря проходить вище за ходом повітря до аерозолетвірного субстрату 6 по першій частині шляху повітряного потоку між зовнішньою поверхнею відкритої на краях порожнистої трубки 24 елемента 8 скеровування повітряного потоку та внутрішньою обгорткою 30. Передня частина 6а аерозолетвірного субстрату 6 курильного виробу 40 за другим варіантом здійснення цього винаходу нагрівається підведенням тепла через розташовану впритул до неї задню частину 4b спалимого вуглецьвмісного джерела 4 тепла та теплопровідний елемент 22. Нагрівання аерозолетвірного субстрату 6 вивільнює з відрізка 16 штранга тютюнової сировини леткі та напівлеткі сполуки та гліцерин, які утворюють аерозоль, що захоплюється всмоктаним повітрям при його проходженні через аерозолетвірний субстрат 6. Всмоктане повітря та захоплений ним аерозоль (показані пунктирними та штрих-пунктирними стрілками на Фіг. 2) проходять нижче за ходом повітря по другій частині шляху повітряного потоку через внутрішню частину відкритої на краях порожнистої трубки 24 елемента 8 скеровування повітряного потоку до конденсаційної камери 10, де вони охолоджуються та конденсуються. Потім охолоджений аерозоль проходить нижче за ходом повітря через мундштук 12 курильного виробу 40 за другим варіантом здійснення цього винаходу в ротову порожнину споживача. Неспалиме по суті повітронепроникне бар'єрне покриття 20, виконане на задній торцевій поверхні спалимого вуглецьвмісного джерела 4 тепла, відокремлює спалиме вуглецьвмісне джерело 4 тепла від шляху повітряного потоку через курильний виріб 40, так що повітря, просмоктуване при використанні через курильний виріб 40 по згаданим першій частині та другій частині шляху повітряного потоку, не вступає в безпосередній контакт зі спалимим вуглецьвмісним джерелом 4 тепла. Конструкція курильного виробу 50 за третім варіантом здійснення цього винаходу, показаним на Фіг. 3, також подібна до конструкції курильного виробу за першим варіантом здійснення цього винаходу, показаним на Фіг. 1; однакові номери позицій використані на Фіг. 3 для частин курильного виробу 50 за третім варіантом здійснення цього винаходу, які відповідають частинам курильного виробу 2 за першим варіантом здійснення цього винаходу, показаним на Фіг. 1 та описаним вище. Як показано на Фіг. 3, конструкція елемента 8 скеровування повітряного потоку курильного виробу 50 за третім варіантом здійснення цього винаходу відрізняється від конструкції елемента 8 скеровування повітряного потоку курильного виробу за першим варіантом здійснення цього винаходу, показаним на Фіг. 1. В третьому варіанті здійснення цього винаходу елемент 8 скеровування повітряного потоку розташований нижче за ходом повітря відносно аерозолетвірного субстрату 6 та включає в себе відкритий на краях по суті повітронепроникний усічений порожнистий конус 52, виготовлений з, наприклад, картону. Нижній за ходом повітря край відкритого на краях усіченого порожнистого конуса 52 має загалом такий самий діаметр, що й аерозолетвірний субстрат 6, й верхній за ходом повітря край відкритого на краях усіченого порожнистого конуса 52 має діаметр, зменшений у порівнянні з діаметром аерозолетвірного субстрату 6. Верхній за ходом повітря край відкритого на краях усіченого порожнистого конуса 52 розташований впритул до аерозолетвірного субстрату 6 та оточений вздовж обводу кільцевим повітропроникним дифузором 54, виготовленим з, наприклад, ацетилцелюлозного джгута, який має загалом такий самий діаметр, що й аерозолетвірний субстрат 6, та оточений вздовж обводу обгорткою 56 для штранга фільтра. Як показано на Фіг. 3, частина відкритого на краях усіченого порожнистого конуса 52, яка не оточена вздовж обводу кільцевим повітропроникним дифузором 54, оточена вздовж обводу внутрішньою обгорткою 58 низької повітропроникності, виготовленою з, наприклад, картону. 21 UA 113536 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як також показано на Фіг. 3, у зовнішній обгортці 14 та внутрішній обгортці 58, яка оточує вздовж обводу відкритий на краях усічений порожнистий конус 52 нижче за ходом повітря відносно кільцевого повітропроникного дифузора 54, виконані входи 32 для повітря, розташовані вздовж обводу. Шлях повітряного потоку простягається між входами 32 для повітря та мундштуком 12 курильного виробу 50 за третім варіантом здійснення цього винаходу. Простір, обмежений зовнішньою поверхнею відкритого на краях усіченого порожнистого конуса 52 елемента 8 скеровування повітряного потоку та внутрішньою обгорткою 56, утворює першу частину шляху повітряного потоку, яка простягається у поздовжньому напрямку вище за ходом повітря відносно входів 32 для повітря до аерозолетвірного субстрату 6. Простір, обмежений внутрішньою поверхнею порожнистого конуса 52 елемента 8 скеровування повітряного потоку, утворює другу частину шляху повітряного потоку, яка простягається у поздовжньому напрямку нижче за ходом повітря до мундштука 12 курильного виробу 50, між аерозолетвірним субстратом 6 та конденсаційною камерою 10. При використанні, коли споживач виконує затягування з мундштука 12 курильного виробу 50 за третім варіантом здійснення цього винаходу, холодне повітря (показане пунктирними стрілками на Фіг. 3) всмоктується в курильний виріб 50 крізь входи 32 для повітря. Всмоктане повітря проходить вище за ходом повітря до аерозолетвірного субстрату 6 по першій частині шляху повітряного потоку між зовнішньою поверхнею відкритого на краях усіченого порожнистого конуса 52 елемента 8 скеровування повітряного потоку та внутрішньою обгорткою 56 й через кільцевий повітропроникний дифузор 54. Передня частина 6а аерозолетвірного субстрату 6 курильного виробу 50 за третім варіантом здійснення цього винаходу нагрівається підведенням тепла через розташовану впритул до неї задню частину 4b спалимого вуглецьвмісного джерела 4 тепла та теплопровідний елемент 22. Нагрівання аерозолетвірного субстрату 6 вивільнює з відрізка 16 штранга тютюнової сировини леткі та напівлеткі сполуки та гліцерин, які утворюють аерозоль, що захоплюється всмоктаним повітрям при його проходженні через аерозолетвірний субстрат 6. Всмоктане повітря та захоплений ним аерозоль (показані пунктирними та штрих-пунктирними стрілками на Фіг. 3) проходять нижче за ходом повітря по другій частині шляху повітряного потоку через внутрішню частину відкритого на краях усіченого порожнистого конуса 52 елемента 8 скеровування повітряного потоку до конденсаційної камери 10, де вони охолоджуються та конденсуються. Потім охолоджений аерозоль проходить нижче за ходом повітря через мундштук 12 курильного виробу 50 за третім варіантом здійснення цього винаходу в ротову порожнину споживача. Неспалиме по суті повітронепроникне бар'єрне покриття 20, виконане на задній торцевій поверхні спалимого вуглецьвмісного джерела 4 тепла, відокремлює спалиме вуглецьвмісне джерело 4 тепла від шляху повітряного потоку через курильний виріб 50, так що повітря, просмоктуване при використанні через курильний виріб 50 по першій та другій частинам шляху повітряного потоку, не вступає в безпосередній контакт зі спалимим вуглецьвмісним джерелом 4 тепла. Як показано на Фіг. 4, курильний виріб 60 за четвертим варіантом здійснення цього винаходу відрізняється від курильного виробу 50 за третім варіантом здійснення цього винаходу, показаним на Фіг. 3, тим, що верхній за ходом повітря край відкритого на краях по суті повітронепроникного усіченого порожнистого конуса 52 елемента 8 скеровування повітряного потоку заглиблений в аерозолетвірний субстрат 6 та є неоточеним вздовж обводу кільцевим повітропроникним дифузором 54. Курильний виріб 60 за четвертим варіантом здійснення цього винаходу також відрізняється від курильного виробу 50 за третім варіантом здійснення цього винаходу, показаним на Фіг. 3, тим, що по суті повітронепроникний усічений порожнистий конус 52 є неоточеним вздовж обводу внутрішньою обгорткою 58. При використанні, коли споживач виконує затягування з мундштука 12 курильного виробу 60 за четвертим варіантом здійснення цього винаходу, холодне повітря (показане пунктирними стрілками на Фіг. 4) всмоктується в курильний виріб 60 крізь входи 32 для повітря. Всмоктане повітря проходить вище за ходом повітря до аерозолетвірного субстрату 6 по першій частині шляху повітряного потоку між зовнішньою поверхнею відкритого на краях усіченого порожнистого конуса 52 елемента 8 скеровування повітряного потоку та зовнішньою обгорткою 14. Передня частина 6а аерозолетвірного субстрату 6 курильного виробу 60 за четвертим варіантом здійснення цього винаходу нагрівається підведенням тепла через розташовану впритул до неї задню частину 4b спалимого вуглецьвмісного джерела 4 тепла та теплопровідний елемент 22. Нагрівання аерозолетвірного субстрату 6 вивільнює з відрізка 16 штранга тютюнової сировини леткі та напівлеткі сполуки та гліцерин, які утворюють аерозоль, 22 UA 113536 C2 5 10 15 20 що захоплюється всмоктаним повітрям при його проходженні через аерозолетвірний субстрат 6. Всмоктане повітря та захоплений ним аерозоль (показані пунктирними та штрих-пунктирними стрілками на Фіг. 4) проходять нижче за ходом повітря по другій частині шляху повітряного потоку через внутрішню частину відкритого на краях усіченого порожнистого конуса 52 елемента 8 скеровування повітряного потоку до конденсаційної камери 10, де вони охолоджуються та конденсуються. Потім охолоджений аерозоль проходить нижче за ходом повітря через мундштук 12 курильного виробу 60 за четвертим варіантом здійснення цього винаходу в ротову порожнину споживача. Неспалиме по суті повітронепроникне бар'єрне покриття 20, виконане на задній торцевій поверхні спалимого вуглецьвмісного джерела 4 тепла, відокремлює спалиме вуглецьвмісне джерело 4 тепла від шляху повітряного потоку, так що повітря, просмоктуване при використанні через курильний виріб 60 по першій та другій частинам шляху повітряного потоку, не вступає в безпосередній контакт зі спалимим вуглецьвмісним джерелом 4 тепла. Були складені курильні вироби за першим, другим та третім варіантами здійснення цього винаходу, показаними на Фіг. 1, Фіг. 2 та Фіг. 3, відповідно, які мають розміри, наведені в Таблиці 1. Варіанти здійснення цього винаходу, показані на Фіг. 1-4 та описані вище, ілюструють, але не обмежують цей винахід. Інші варіанти здійснення цього винаходу можуть бути виконані без виходу за межі його сутності та обсягу, й слід мати на увазі, що конкретні варіанти здійснення, розкриті в цьому описі, не є обмежувальними. 23 UA 113536 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 1. Курильний виріб, який має кінець, що вставляється в рот, та віддалений кінець, цей курильний виріб включає в себе: джерело тепла; аерозолетвірний субстрат, розташований нижче за ходом повітря відносно згаданого джерела тепла; щонайменше один вхід для повітря, розташований нижче за ходом повітря відносно згаданого аерозолетвірного субстрату; та шлях повітряного потоку, який простягається між згаданим щонайменше одним входом для повітря та тим кінцем курильного виробу, який вставляється в рот, при цьому цей шлях повітряного потоку включає в себе першу частину, яка простягається у поздовжньому напрямку вище за ходом повітря відносно згаданого щонайменше одного входу для повітря до аерозолетвірного субстрату, та другу частину, яка простягається у поздовжньому напрямку 24 UA 113536 C2 5 10 15 20 25 30 35 40 45 50 55 60 нижче за ходом повітря відносно згаданої першої частини до того кінця курильного виробу, який вставляється в рот. 2. Курильний виріб за п. 1, який відрізняється тим, що згадана перша частина шляху повітряного потоку простягається вище за ходом повітря відносно згаданого щонайменше одного входу для повітря до згаданого аерозолетвірного субстрату, й згадана друга частина шляху повітряного потоку простягається нижче за ходом повітря відносно згаданого аерозолетвірного субстрату в напрямку того кінця курильного виробу, який вставляється в рот. 3. Курильний виріб за п. 1, який відрізняється тим, що згадана перша частина шляху повітряного потоку простягається вище за ходом повітря відносно згаданого щонайменше одного входу для повітря до згаданого аерозолетвірного субстрату, й згадана друга частина шляху повітряного потоку простягається нижче за ходом повітря зсередини згаданого аерозолетвірного субстрату в напрямку до того кінця курильного виробу, який вставляється в рот. 4. Курильний виріб за будь-яким із пп. 1-3, який відрізняється тим, що згадана перша частина шляху повітряного потоку та згадана друга частина шляху повітряного потоку є концентричними. 5. Курильний виріб за будь-яким із пп. 1-4, який відрізняється тим, що згадана перша частина шляху повітряного потоку оточує згадану другу частину шляху повітряного потоку. 6. Курильний виріб за будь-яким із пп. 1-5, який відрізняється тим, що згадана перша частина шляху повітряного потоку та згадана друга частина шляху повітряного потоку мають загалом постійний поперечний переріз. 7. Курильний виріб за будь-яким із пп. 1-5, який відрізняється тим, що згаданий поперечний переріз першої частини шляху повітряного потоку збільшується, у міру того як згадана перша частина шляху повітряного потоку простягається вище за ходом повітря, й згаданий поперечний переріз другої частини шляху повітряного потоку збільшується, у міру того як згадана друга частина шляху повітряного потоку простягається нижче за ходом повітря. 8. Курильний виріб за будь-яким із пп. 1-7, який включає в себе: елемент скеровування повітряного потоку, розташований нижче за ходом повітря відносно згаданого аерозолетвірного субстрату, цей елемент скеровування повітряного потоку визначає згадану першу частину шляху повітряного потоку та згадану другу частину шляху повітряного потоку. 9. Курильний виріб за п. 8, який відрізняється тим, що елемент скеровування повітряного потоку включає в себе відкриту на краях по суті повітронепроникну порожнисту основну частину. 10. Курильний виріб за п. 9, який відрізняється тим, що згадана порожниста основна частина являє собою прямий коловий циліндр. 11. Курильний виріб за п. 9, який відрізняється тим, що згадана порожниста основна частина являє собою зрізаний прямий коловий конус. 12. Курильний виріб за будь-яким із попередніх пунктів, який відрізняється тим, що згадане джерело тепла являє собою спалиме джерело тепла. 13. Курильний виріб за п. 12, який відрізняється тим, що згадане спалиме джерело тепла відокремлене від згаданого шляху повітряного потоку, так що повітря, просмоктуване по згаданому шляху повітряного потоку, не вступає в безпосередній контакт зі згаданим спалимим джерелом тепла. 14. Курильний виріб за будь-яким із попередніх пунктів, який також включає в себе: теплопровідний елемент, який оточує задню частину згаданого джерела тепла та передню частину згаданого аерозолетвірного субстрату та який знаходиться в контакті з ними. 15. Спосіб зменшення або усунення підвищень температури аерозолетвірного субстрату курильного виробу під час виконання затягування, цей спосіб включає надання курильного виробу, який включає в себе: джерело тепла; аерозолетвірний субстрат, розташований нижче за ходом повітря відносно згаданого джерела тепла; щонайменше один вхід для повітря, розташований нижче за ходом повітря відносно згаданого аерозолетвірного субстрату; та шлях повітряного потоку, який простягається між згаданим щонайменше одним входом для повітря та тим кінцем курильного виробу, який вставляється в рот, при цьому цей шлях повітряного потоку включає в себе першу частину, яка простягається у поздовжньому напрямку вище за ходом повітря відносно згаданого щонайменше одного входу для повітря до згаданого аерозолетвірного субстрату, та другу частину, яка простягається у поздовжньому напрямку 25 UA 113536 C2 5 нижче за ходом повітря відносно згаданої першої частини до того кінця курильного виробу, який вставляється в рот, так що повітря, всмоктуване при використанні в курильний виріб крізь згаданий щонайменше один вхід для повітря, проходить вище за ходом повітря через згадану першу частину шляху повітряного потоку в напрямку до аерозолетвірного субстрату й потім нижче за ходом повітря в напрямку того кінця курильного виробу, який вставляється в рот, через згадану другу частину шляху повітряного потоку. 26 UA 113536 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 27
