Вібросепаратор вертикального типу з повітряним потоком для розділення сипучих сумішей

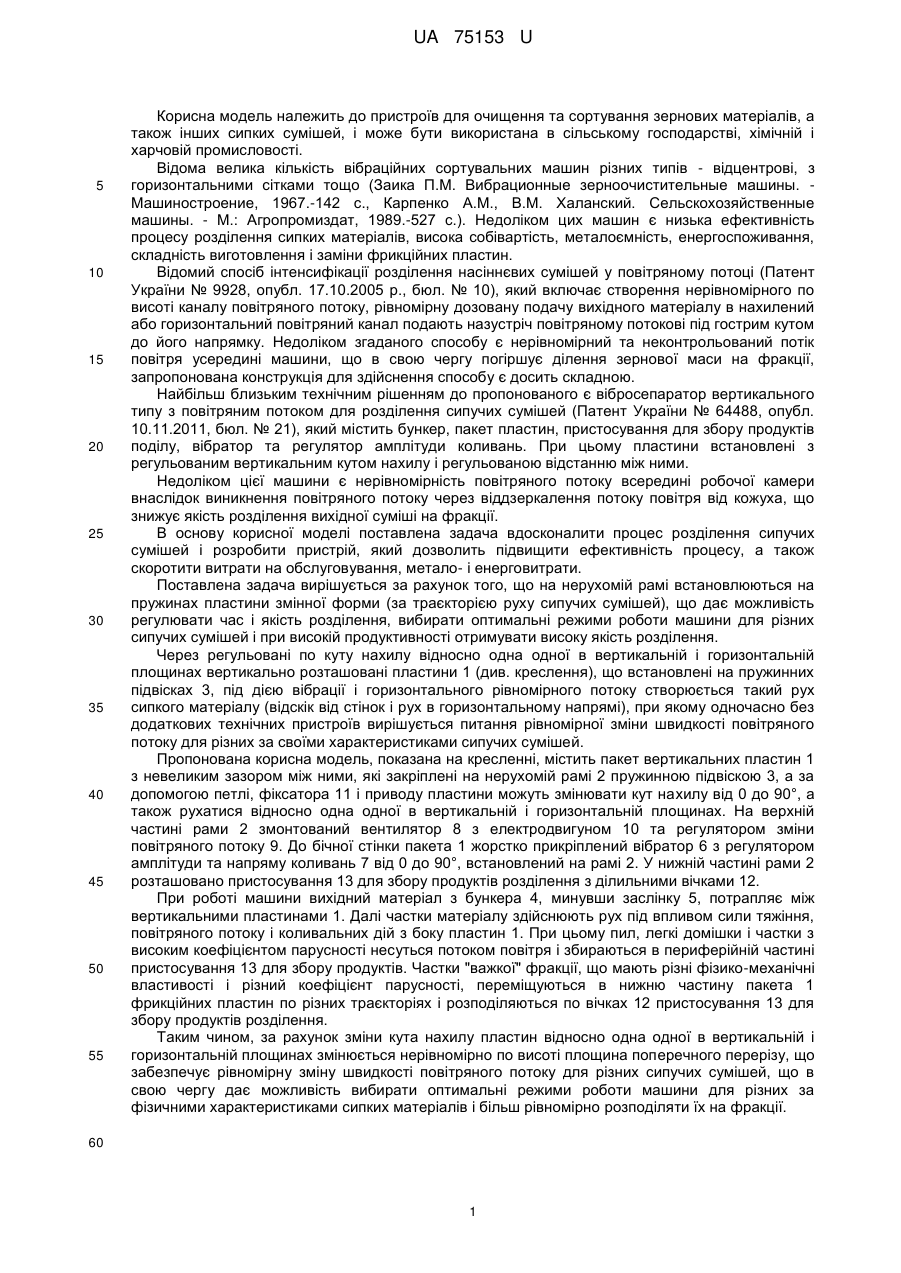

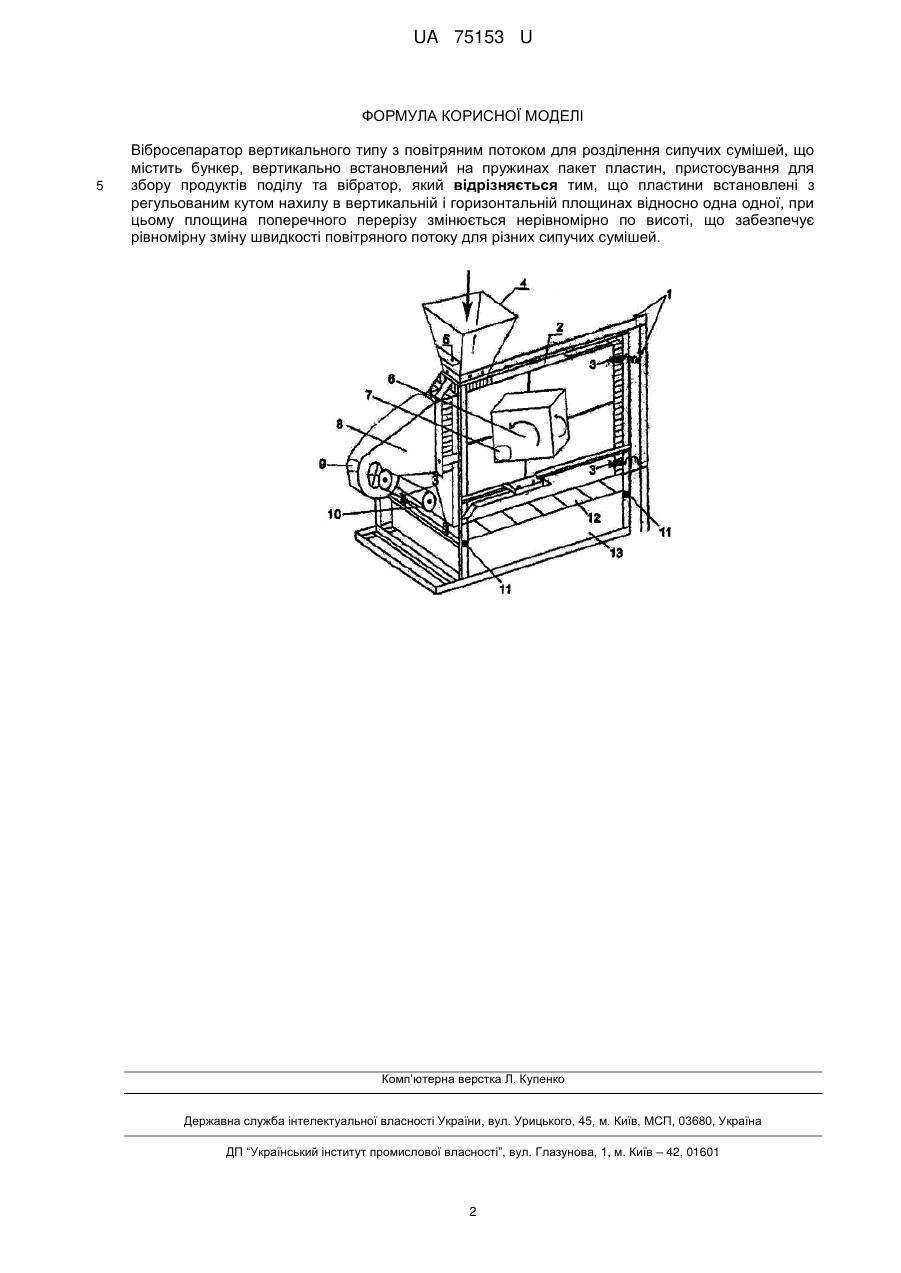

Реферат: Вібросепаратор вертикального типу з повітряним потоком для розділення сипучих сумішей містить бункер, пружини, пакети пластин, пристосування для збору продуктів поділу та вібратор. UA 75153 U (54) ВІБРОСЕПАРАТОР ВЕРТИКАЛЬНОГО ТИПУ З ПОВІТРЯНИМ ПОТОКОМ ДЛЯ РОЗДІЛЕННЯ СИПУЧИХ СУМІШЕЙ UA 75153 U UA 75153 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для очищення та сортування зернових матеріалів, а також інших сипких сумішей, і може бути використана в сільському господарстві, хімічній і харчовій промисловості. Відома велика кількість вібраційних сортувальних машин різних типів - відцентрові, з горизонтальними сітками тощо (Заика П.М. Вибрационные зерноочистительные машины. Машиностроение, 1967.-142 с., Карпенко A.M., В.М. Халанский. Сельскохозяйственные машины. - М.: Агропромиздат, 1989.-527 c.). Недоліком цих машин є низька ефективність процесу розділення сипких матеріалів, висока собівартість, металоємність, енергоспоживання, складність виготовлення і заміни фрикційних пластин. Відомий спосіб інтенсифікації розділення насіннєвих сумішей у повітряному потоці (Патент України № 9928, опубл. 17.10.2005 р., бюл. № 10), який включає створення нерівномірного по висоті каналу повітряного потоку, рівномірну дозовану подачу вихідного матеріалу в нахилений або горизонтальний повітряний канал подають назустріч повітряному потокові під гострим кутом до його напрямку. Недоліком згаданого способу є нерівномірний та неконтрольований потік повітря усередині машини, що в свою чергу погіршує ділення зернової маси на фракції, запропонована конструкція для здійснення способу є досить складною. Найбільш близьким технічним рішенням до пропонованого є вібросепаратор вертикального типу з повітряним потоком для розділення сипучих сумішей (Патент України № 64488, опубл. 10.11.2011, бюл. № 21), який містить бункер, пакет пластин, пристосування для збору продуктів поділу, вібратор та регулятор амплітуди коливань. При цьому пластини встановлені з регульованим вертикальним кутом нахилу і регульованою відстанню між ними. Недоліком цієї машини є нерівномірність повітряного потоку всередині робочої камери внаслідок виникнення повітряного потоку через віддзеркалення потоку повітря від кожуха, що знижує якість розділення вихідної суміші на фракції. В основу корисної моделі поставлена задача вдосконалити процес розділення сипучих сумішей і розробити пристрій, який дозволить підвищити ефективність процесу, а також скоротити витрати на обслуговування, метало- і енерговитрати. Поставлена задача вирішується за рахунок того, що на нерухомій рамі встановлюються на пружинах пластини змінної форми (за траєкторією руху сипучих сумішей), що дає можливість регулювати час і якість розділення, вибирати оптимальні режими роботи машини для різних сипучих сумішей і при високій продуктивності отримувати високу якість розділення. Через регульовані по куту нахилу відносно одна одної в вертикальній і горизонтальній площинах вертикально розташовані пластини 1 (див. креслення), що встановлені на пружинних підвісках 3, під дією вібрації і горизонтального рівномірного потоку створюється такий рух сипкого матеріалу (відскік від стінок і рух в горизонтальному напрямі), при якому одночасно без додаткових технічних пристроїв вирішується питання рівномірної зміни швидкості повітряного потоку для різних за своїми характеристиками сипучих сумішей. Пропонована корисна модель, показана на кресленні, містить пакет вертикальних пластин 1 з невеликим зазором між ними, які закріплені на нерухомій рамі 2 пружинною підвіскою 3, а за допомогою петлі, фіксатора 11 і приводу пластини можуть змінювати кут нахилу від 0 до 90°, а також рухатися відносно одна одної в вертикальній і горизонтальній площинах. На верхній частині рами 2 змонтований вентилятор 8 з електродвигуном 10 та регулятором зміни повітряного потоку 9. До бічної стінки пакета 1 жорстко прикріплений вібратор 6 з регулятором амплітуди та напряму коливань 7 від 0 до 90°, встановлений на рамі 2. У нижній частині рами 2 розташовано пристосування 13 для збору продуктів розділення з ділильними вічками 12. При роботі машини вихідний матеріал з бункера 4, минувши заслінку 5, потрапляє між вертикальними пластинами 1. Далі частки матеріалу здійснюють рух під впливом сили тяжіння, повітряного потоку і коливальних дій з боку пластин 1. При цьому пил, легкі домішки і частки з високим коефіцієнтом парусності несуться потоком повітря і збираються в периферійній частині пристосування 13 для збору продуктів. Частки "важкої" фракції, що мають різні фізико-механічні властивості і різний коефіцієнт парусності, переміщуються в нижню частину пакета 1 фрикційних пластин по різних траєкторіях і розподіляються по вічках 12 пристосування 13 для збору продуктів розділення. Таким чином, за рахунок зміни кута нахилу пластин відносно одна одної в вертикальній і горизонтальній площинах змінюється нерівномірно по висоті площина поперечного перерізу, що забезпечує рівномірну зміну швидкості повітряного потоку для різних сипучих сумішей, що в свою чергу дає можливість вибирати оптимальні режими роботи машини для різних за фізичними характеристиками сипких матеріалів і більш рівномірно розподіляти їх на фракції. 60 1 UA 75153 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Вібросепаратор вертикального типу з повітряним потоком для розділення сипучих сумішей, що містить бункер, вертикально встановлений на пружинах пакет пластин, пристосування для збору продуктів поділу та вібратор, який відрізняється тим, що пластини встановлені з регульованим кутом нахилу в вертикальній і горизонтальній площинах відносно одна одної, при цьому площина поперечного перерізу змінюється нерівномірно по висоті, що забезпечує рівномірну зміну швидкості повітряного потоку для різних сипучих сумішей. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
