Фільтр струмів вищих гармонік трифазної мережі (варіанти)

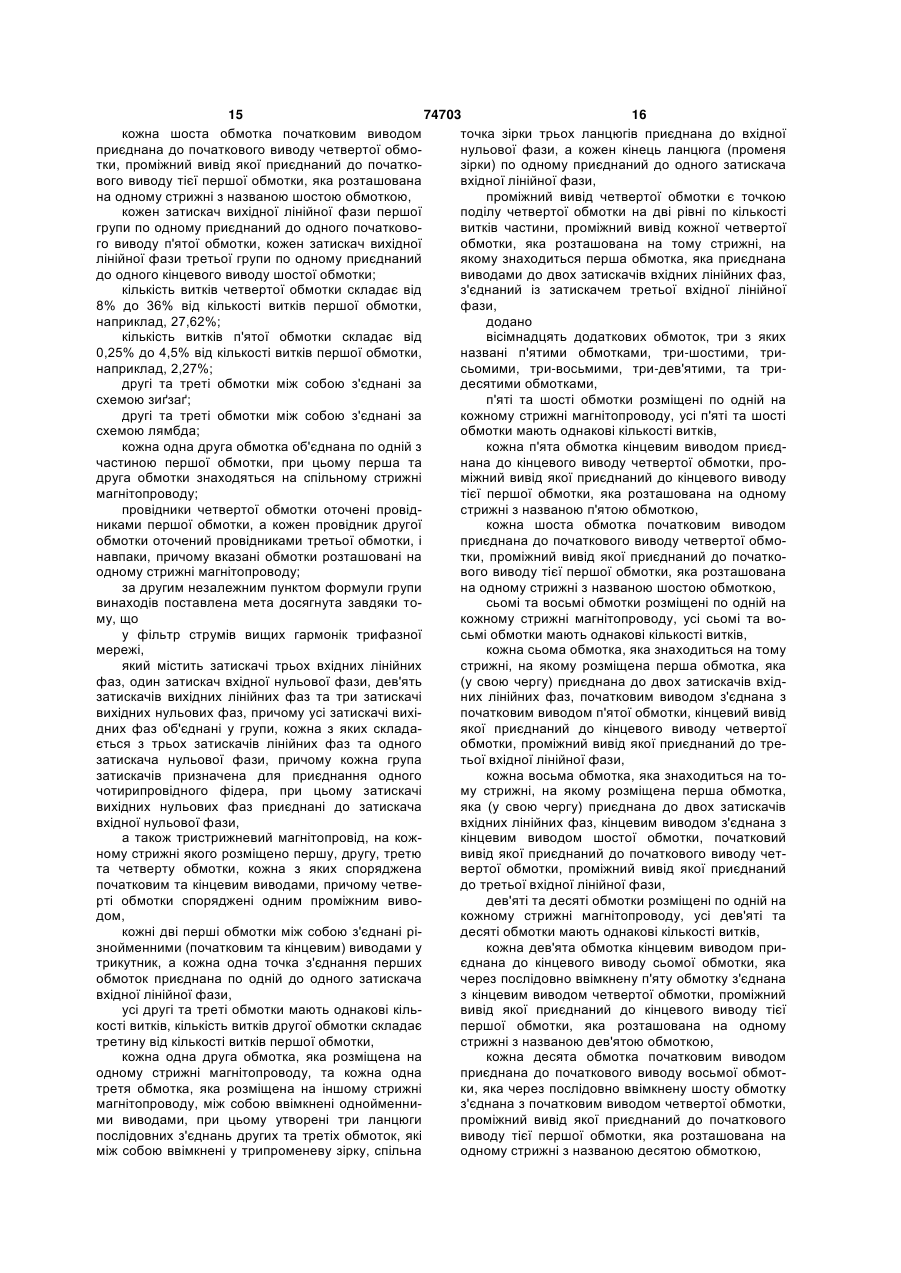

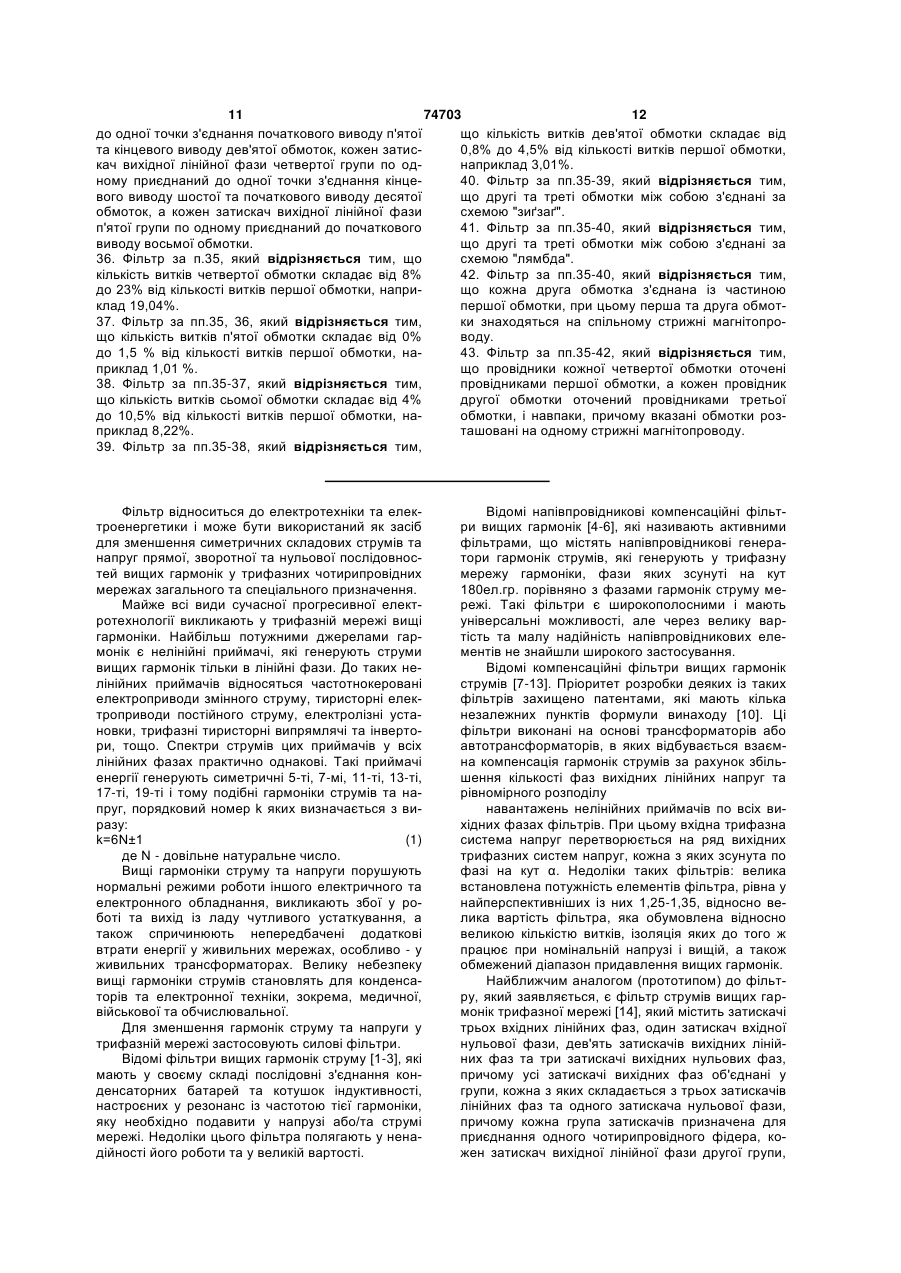

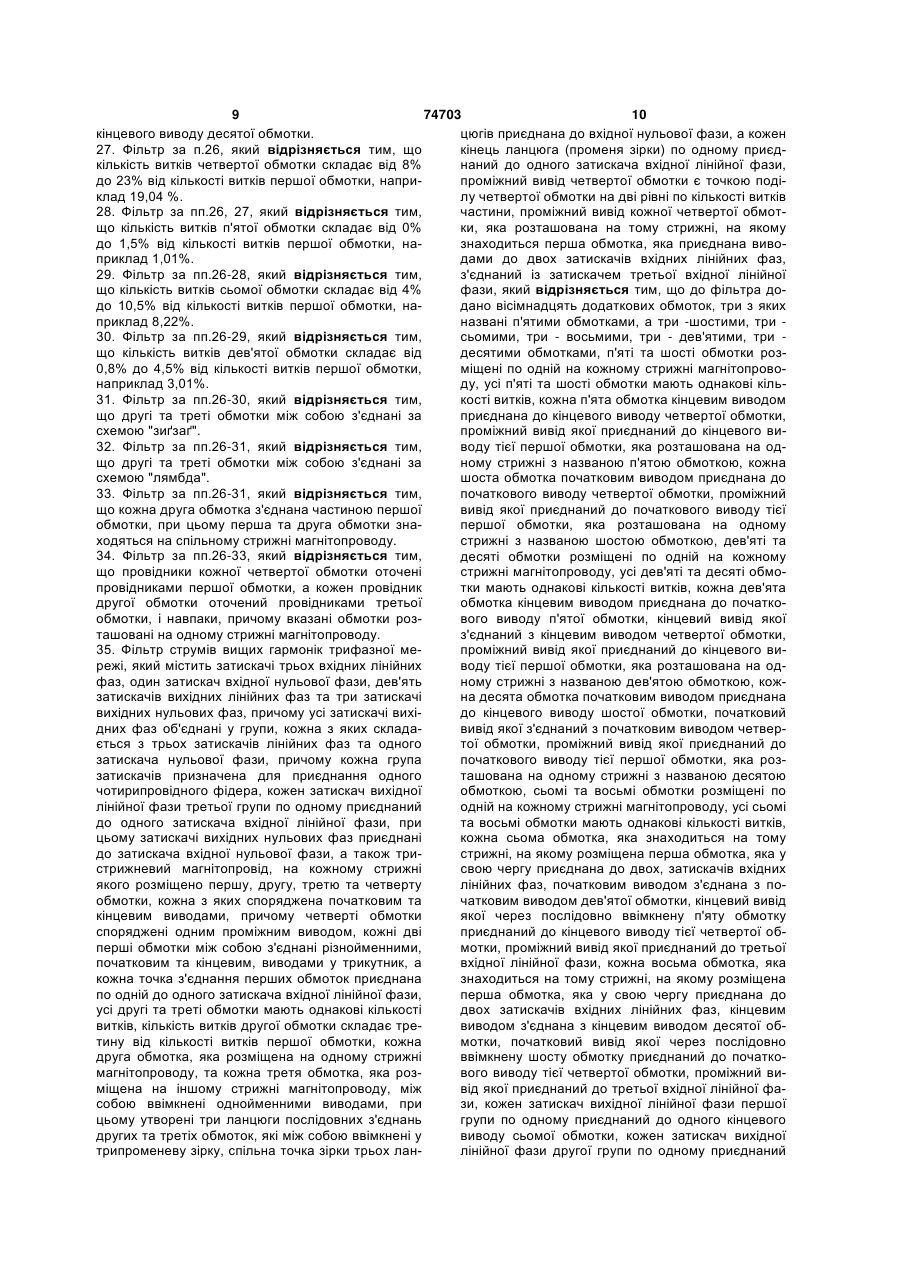

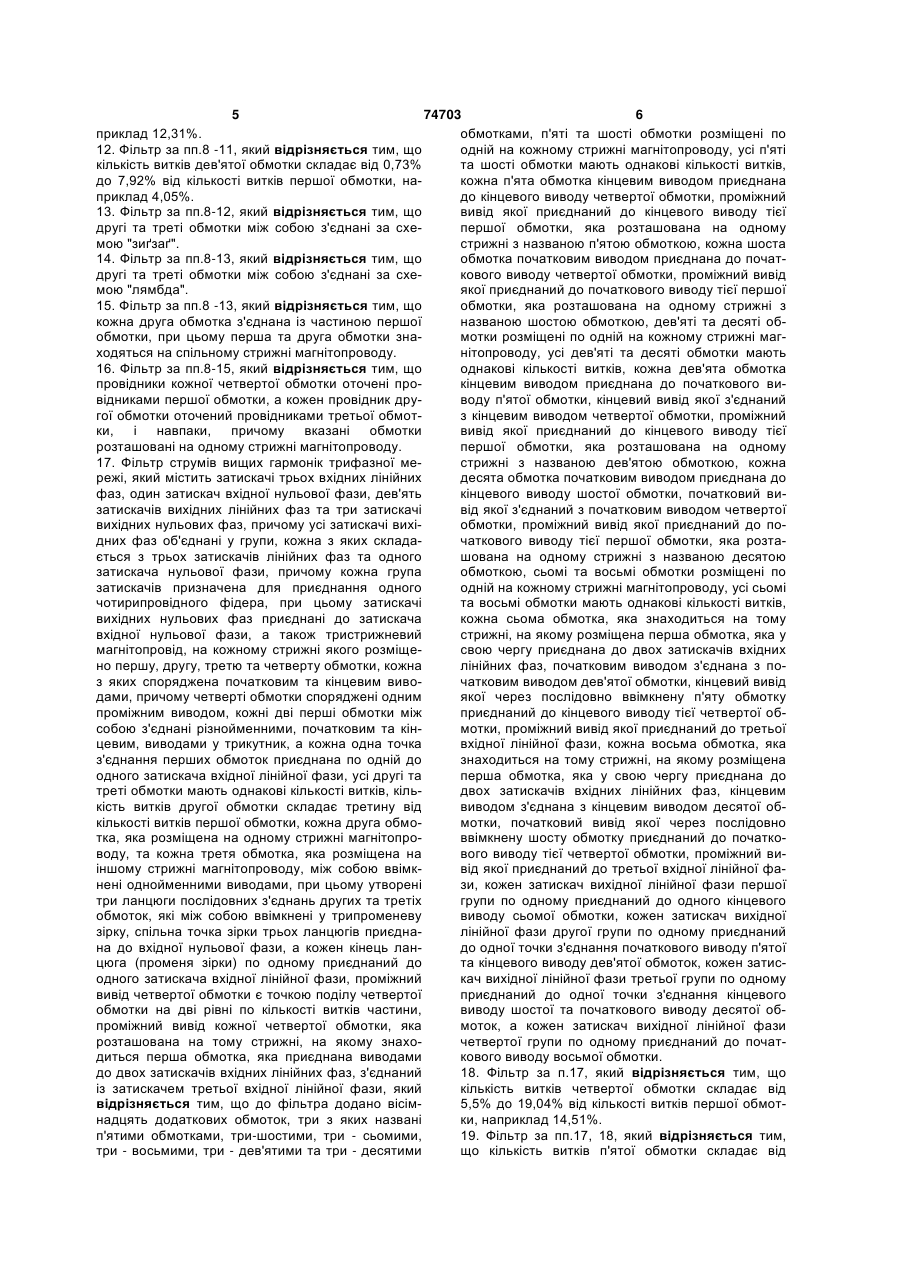

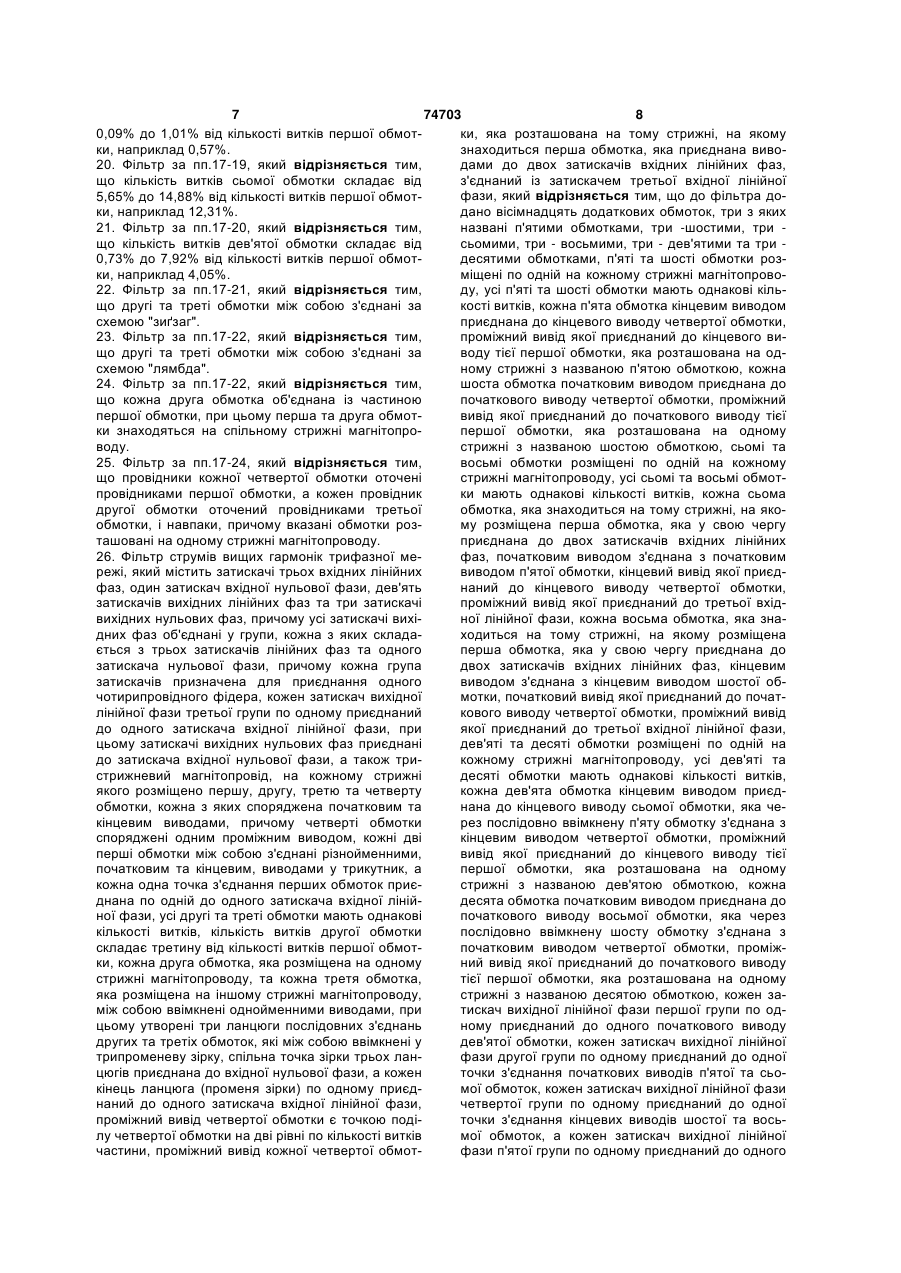

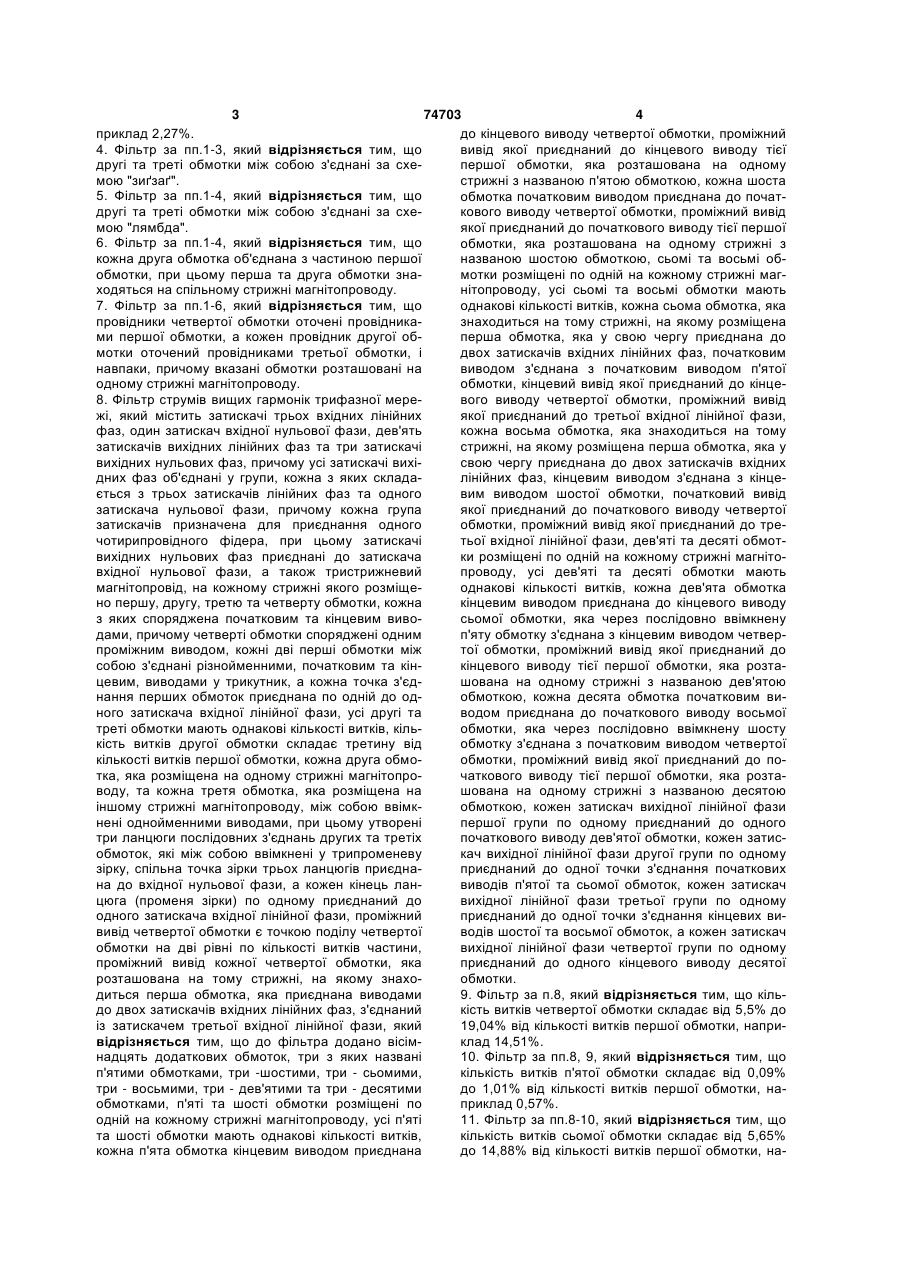

1. Фільтр струмів вищих гармонік трифазної мережі, який містить затискачі трьох вхідних лінійних фаз, один затискач вхідної нульової фази, дев'ять затискачів вихідних лінійних фаз та три затискачі вихідних нульових фаз, причому усі затискачі вихідних фаз об'єднані у групи, кожна з яких складається з трьох затискачів лінійних фаз та одного затискача нульової фази, причому кожна група затискачів призначена для приєднання одного чотирипровідного фідера, кожен затискач вихідної лінійної фази другої групи по одному приєднаний до одного затискача вхідної лінійної фази, при цьому затискачі вихідних нульових фаз приєднані до затискача вхідної нульової фази, а також тристрижневий магнітопровід, на кожному стрижні якого розміщено першу, другу, третю та четверту обмотки, кожна з яких споряджена початковим та кінцевим виводами, причому четверті обмотки споряджені одним проміжним виводом, кожні дві перші обмотки між собою з'єднані різнойменними, початковим та кінцевим, виводами у трикутник, а кожна одна точка з'єднання перших обмоток приєднана по одній до одного затискача вхідної лінійної фази, усі другі та треті обмотки мають однакові кількості витків, кількість витків другої обмотки складає третину від кількості витків першої обмотки, кожна друга обмотка, яка розміщена на одному стрижні магнітопроводу, та кожна третя обмотка, 2 (19) 1 3 74703 4 приклад 2,27%. до кінцевого виводу четвертої обмотки, проміжний 4. Фільтр за пп.1-3, який відрізняється тим, що вивід якої приєднаний до кінцевого виводу тієї другі та треті обмотки між собою з'єднані за схепершої обмотки, яка розташована на одному мою "зиґзаґ". стрижні з названою п'ятою обмоткою, кожна шоста 5. Фільтр за пп.1-4, який відрізняється тим, що обмотка початковим виводом приєднана до початдругі та треті обмотки між собою з'єднані за схекового виводу четвертої обмотки, проміжний вивід мою "лямбда". якої приєднаний до початкового виводу тієї першої 6. Фільтр за пп.1-4, який відрізняється тим, що обмотки, яка розташована на одному стрижні з кожна друга обмотка об'єднана з частиною першої названою шостою обмоткою, сьомі та восьмі обобмотки, при цьому перша та друга обмотки знамотки розміщені по одній на кожному стрижні магходяться на спільному стрижні магнітопроводу. нітопроводу, усі сьомі та восьмі обмотки мають 7. Фільтр за пп.1-6, який відрізняється тим, що однакові кількості витків, кожна сьома обмотка, яка провідники четвертої обмотки оточені провідниказнаходиться на тому стрижні, на якому розміщена ми першої обмотки, а кожен провідник другої обперша обмотка, яка у свою чергу приєднана до мотки оточений провідниками третьої обмотки, і двох затискачів вхідних лінійних фаз, початковим навпаки, причому вказані обмотки розташовані на виводом з'єднана з початковим виводом п'ятої одному стрижні магнітопроводу. обмотки, кінцевий вивід якої приєднаний до кінце8. Фільтр струмів вищих гармонік трифазної меревого виводу четвертої обмотки, проміжний вивід жі, який містить затискачі трьох вхідних лінійних якої приєднаний до третьої вхідної лінійної фази, фаз, один затискач вхідної нульової фази, дев'ять кожна восьма обмотка, яка знаходиться на тому затискачів вихідних лінійних фаз та три затискачі стрижні, на якому розміщена перша обмотка, яка у вихідних нульових фаз, причому усі затискачі вихісвою чергу приєднана до двох затискачів вхідних дних фаз об'єднані у групи, кожна з яких складалінійних фаз, кінцевим виводом з'єднана з кінцеється з трьох затискачів лінійних фаз та одного вим виводом шостої обмотки, початковий вивід затискача нульової фази, причому кожна група якої приєднаний до початкового виводу четвертої затискачів призначена для приєднання одного обмотки, проміжний вивід якої приєднаний до тречотирипровідного фідера, при цьому затискачі тьої вхідної лінійної фази, дев'яті та десяті обмотвихідних нульових фаз приєднані до затискача ки розміщені по одній на кожному стрижні магнітовхідної нульової фази, а також тристрижневий проводу, усі дев'яті та десяті обмотки мають магнітопровід, на кожному стрижні якого розміщеоднакові кількості витків, кожна дев'ята обмотка но першу, другу, третю та четверту обмотки, кожна кінцевим виводом приєднана до кінцевого виводу з яких споряджена початковим та кінцевим вивосьомої обмотки, яка через послідовно ввімкнену дами, причому четверті обмотки споряджені одним п'яту обмотку з'єднана з кінцевим виводом четверпроміжним виводом, кожні дві перші обмотки між тої обмотки, проміжний вивід якої приєднаний до собоюз'єднані різнойменними, початковим та кінкінцевого виводу тієї першої обмотки, яка розтацевим, виводами у трикутник, а кожна точка з'єдшована на одному стрижні з названою дев'ятою нання перших обмоток приєднана по одній до одобмоткою, кожна десята обмотка початковим виного затискача вхідної лінійної фази, усі другі та водом приєднана до початкового виводу восьмої треті обмотки мають однакові кількості витків, кільобмотки, яка через послідовно ввімкнену шосту кість витків другої обмотки складає третину від обмотку з'єднана з початковим виводом четвертої кількості витків першої обмотки, кожна друга обмообмотки, проміжний вивід якої приєднаний до потка, яка розміщена на одному стрижні магнітопрочаткового виводу тієї першої обмотки, яка розтаводу, та кожна третя обмотка, яка розміщена на шована на одному стрижні з названою десятою іншому стрижні магнітопроводу, між собою ввімкобмоткою, кожен затискач вихідної лінійної фази нені однойменними виводами, при цьому утворені першої групи по одному приєднаний до одного три ланцюги послідовних з'єднань других та третіх початкового виводу дев'ятої обмотки, кожен затисобмоток, які між собою ввімкнені у трипроменеву кач вихідної лінійної фази другої групи по одному зірку, спільна точка зірки трьох ланцюгів приєднаприєднаний до одної точки з'єднання початкових на до вхідної нульової фази, а кожен кінець ланвиводів п'ятої та сьомої обмоток, кожен затискач цюга (променя зірки) по одному приєднаний до вихідної лінійної фази третьої групи по одному одного затискача вхідної лінійної фази, проміжний приєднаний до одної точки з'єднання кінцевих вививід четвертої обмотки є точкою поділу четвертої водів шостої та восьмої обмоток, а кожен затискач обмотки на дві рівні по кількості витків частини, вихідної лінійної фази четвертої групи по одному проміжний вивід кожної четвертої обмотки, яка приєднаний до одного кінцевого виводу десятої розташована на тому стрижні, на якому знахообмотки. 9. Фільтр за п.8, який відрізняється тим, що кільдиться перша обмотка, яка приєднана виводами до двох затискачів вхідних лінійних фаз, з'єднаний кість витків четвертої обмотки складає від 5,5% до із затискачем третьої вхідної лінійної фази, який 19,04% від кількості витків першої обмотки, напривідрізняється тим, що до фільтра додано вісімклад 14,51%. 10. Фільтр за пп.8, 9, який відрізняється тим, що надцять додаткових обмоток, три з яких названі п'ятими обмотками, три -шостими, три - сьомими, кількість витків п'ятої обмотки складає від 0,09% три - восьмими, три - дев'ятими та три - десятими до 1,01% від кількості витків першої обмотки, наобмотками, п'яті та шості обмотки розміщені по приклад 0,57%. 11. Фільтр за пп.8-10, який відрізняється тим, що одній на кожному стрижні магнітопроводу, усі п'яті та шості обмотки мають однакові кількості витків, кількість витків сьомої обмотки складає від 5,65% кожна п'ята обмотка кінцевим виводом приєднана до 14,88% від кількості витків першої обмотки, на 5 74703 6 приклад 12,31%. обмотками, п'яті та шості обмотки розміщені по 12. Фільтр за пп.8 -11, який відрізняється тим, що одній на кожному стрижні магнітопроводу, усі п'яті кількість витків дев'ятої обмотки складає від 0,73% та шості обмотки мають однакові кількості витків, до 7,92% від кількості витків першої обмотки, накожна п'ята обмотка кінцевим виводом приєднана приклад 4,05%. до кінцевого виводу четвертої обмотки, проміжний 13. Фільтр за пп.8-12, який відрізняється тим, що вивід якої приєднаний до кінцевого виводу тієї другі та треті обмотки між собою з'єднані за схепершої обмотки, яка розташована на одному мою "зиґзаґ". стрижні з названою п'ятою обмоткою, кожна шоста 14. Фільтр за пп.8-13, який відрізняється тим, що обмотка початковим виводом приєднана до початдругі та треті обмотки між собою з'єднані за схекового виводу четвертої обмотки, проміжний вивід мою "лямбда". якої приєднаний до початкового виводу тієї першої 15. Фільтр за пп.8 -13, який відрізняється тим, що обмотки, яка розташована на одному стрижні з кожна друга обмотка з'єднана із частиною першої названою шостою обмоткою, дев'яті та десяті обобмотки, при цьому перша та друга обмотки знамотки розміщені по одній на кожному стрижні магходяться на спільному стрижні магнітопроводу. нітопроводу, усі дев'яті та десяті обмотки мають 16. Фільтр за пп.8-15, який відрізняється тим, що однакові кількості витків, кожна дев'ята обмотка провідники кожної четвертої обмотки оточені прокінцевим виводом приєднана до початкового вивідниками першої обмотки, а кожен провідник друводу п'ятої обмотки, кінцевий вивід якої з'єднаний гої обмотки оточений провідниками третьої обмотз кінцевим виводом четвертої обмотки, проміжний ки, і навпаки, причому вказані обмотки вивід якої приєднаний до кінцевого виводу тієї розташовані на одному стрижні магнітопроводу. першої обмотки, яка розташована на одному 17. Фільтр струмів вищих гармонік трифазної местрижні з названою дев'ятою обмоткою, кожна режі, який містить затискачі трьох вхідних лінійних десята обмотка початковим виводом приєднана до фаз, один затискач вхідної нульової фази, дев'ять кінцевого виводу шостої обмотки, початковий визатискачів вихідних лінійних фаз та три затискачі від якої з'єднаний з початковим виводом четвертої вихідних нульових фаз, причому усі затискачі вихіобмотки, проміжний вивід якої приєднаний до подних фаз об'єднані у групи, кожна з яких складачаткового виводу тієї першої обмотки, яка розтається з трьох затискачів лінійних фаз та одного шована на одному стрижні з названою десятою затискача нульової фази, причому кожна група обмоткою, сьомі та восьмі обмотки розміщені по затискачів призначена для приєднання одного одній на кожному стрижні магнітопроводу, усі сьомі чотирипровідного фідера, при цьому затискачі та восьмі обмотки мають однакові кількості витків, вихідних нульових фаз приєднані до затискача кожна сьома обмотка, яка знаходиться на тому вхідної нульової фази, а також тристрижневий стрижні, на якому розміщена перша обмотка, яка у магнітопровід, на кожному стрижні якого розміщесвою чергу приєднана до двох затискачів вхідних но першу, другу, третю та четверту обмотки, кожна лінійних фаз, початковим виводом з'єднана з поз яких споряджена початковим та кінцевим вивочатковим виводом дев'ятої обмотки, кінцевий вивід дами, причому четверті обмотки споряджені одним якої через послідовно ввімкнену п'яту обмотку проміжним виводом, кожні дві перші обмотки між приєднаний до кінцевого виводу тієї четвертої обсобою з'єднані різнойменними, початковим та кінмотки, проміжний вивід якої приєднаний до третьої цевим, виводами у трикутник, а кожна одна точка вхідної лінійної фази, кожна восьма обмотка, яка з'єднання перших обмоток приєднана по одній до знаходиться на тому стрижні, на якому розміщена одного затискача вхідної лінійної фази, усі другі та перша обмотка, яка у свою чергу приєднана до треті обмотки мають однакові кількості витків, кільдвох затискачів вхідних лінійних фаз, кінцевим кість витків другої обмотки складає третину від виводом з'єднана з кінцевим виводом десятої обкількості витків першої обмотки, кожна друга обмомотки, початковий вивід якої через послідовно тка, яка розміщена на одному стрижні магнітопроввімкнену шосту обмотку приєднаний до початководу, та кожна третя обмотка, яка розміщена на вого виводу тієї четвертої обмотки, проміжний виіншому стрижні магнітопроводу, між собою ввімквід якої приєднаний до третьої вхідної лінійної фанені однойменними виводами, при цьому утворені зи, кожен затискач вихідної лінійної фази першої три ланцюги послідовних з'єднань других та третіх групи по одному приєднаний до одного кінцевого обмоток, які між собою ввімкнені у трипроменеву виводу сьомої обмотки, кожен затискач вихідної зірку, спільна точка зірки трьох ланцюгів приєдналінійної фази другої групи по одному приєднаний на до вхідної нульової фази, а кожен кінець ландо одної точки з'єднання початкового виводу п'ятої цюга (променя зірки) по одному приєднаний до та кінцевого виводу дев'ятої обмоток, кожен затисодного затискача вхідної лінійної фази, проміжний кач вихідної лінійної фази третьої групи по одному вивід четвертої обмотки є точкою поділу четвертої приєднаний до одної точки з'єднання кінцевого обмотки на дві рівні по кількості витків частини, виводу шостої та початкового виводу десятої обпроміжний вивід кожної четвертої обмотки, яка моток, а кожен затискач вихідної лінійної фази розташована на тому стрижні, на якому знахочетвертої групи по одному приєднаний до початдиться перша обмотка, яка приєднана виводами кового виводу восьмої обмотки. 18. Фільтр за п.17, який відрізняється тим, що до двох затискачів вхідних лінійних фаз, з'єднаний із затискачем третьої вхідної лінійної фази, який кількість витків четвертої обмотки складає від відрізняється тим, що до фільтра додано вісім5,5% до 19,04% від кількості витків першої обмотнадцять додаткових обмоток, три з яких названі ки, наприклад 14,51%. 19. Фільтр за пп.17, 18, який відрізняється тим, п'ятими обмотками, три-шостими, три - сьомими, три - восьмими, три - дев'ятими та три - десятими що кількість витків п'ятої обмотки складає від 7 74703 8 0,09% до 1,01% від кількості витків першої обмотки, яка розташована на тому стрижні, на якому ки, наприклад 0,57%. знаходиться перша обмотка, яка приєднана виво20. Фільтр за пп.17-19, який відрізняється тим, дами до двох затискачів вхідних лінійних фаз, що кількість витків сьомої обмотки складає від з'єднаний із затискачем третьої вхідної лінійної фази, який відрізняється тим, що до фільтра до5,65% до 14,88% від кількості витків першої обмотки, наприклад 12,31%. дано вісімнадцять додаткових обмоток, три з яких 21. Фільтр за пп.17-20, який відрізняється тим, названі п'ятими обмотками, три -шостими, три що кількість витків дев'ятої обмотки складає від сьомими, три - восьмими, три - дев'ятими та три 0,73% до 7,92% від кількості витків першої обмотдесятими обмотками, п'яті та шості обмотки розки, наприклад 4,05%. міщені по одній на кожному стрижні магнітопрово22. Фільтр за пп.17-21, який відрізняється тим, ду, усі п'яті та шості обмотки мають однакові кільщо другі та треті обмотки між собою з'єднані за кості витків, кожна п'ята обмотка кінцевим виводом схемою "зиґзаг". приєднана до кінцевого виводу четвертої обмотки, 23. Фільтр за пп.17-22, який відрізняється тим, проміжний вивід якої приєднаний до кінцевого вищо другі та треті обмотки між собою з'єднані за воду тієї першої обмотки, яка розташована на одсхемою "лямбда". ному стрижні з названою п'ятою обмоткою, кожна 24. Фільтр за пп.17-22, який відрізняється тим, шоста обмотка початковим виводом приєднана до що кожна друга обмотка об'єднана із частиною початкового виводу четвертої обмотки, проміжний першої обмотки, при цьому перша та друга обмотвивід якої приєднаний до початкового виводу тієї ки знаходяться на спільному стрижні магнітопропершої обмотки, яка розташована на одному воду. стрижні з названою шостою обмоткою, сьомі та 25. Фільтр за пп.17-24, який відрізняється тим, восьмі обмотки розміщені по одній на кожному що провідники кожної четвертої обмотки оточені стрижні магнітопроводу, усі сьомі та восьмі обмотпровідниками першої обмотки, а кожен провідник ки мають однакові кількості витків, кожна сьома другої обмотки оточений провідниками третьої обмотка, яка знаходиться на тому стрижні, на якообмотки, і навпаки, причому вказані обмотки розму розміщена перша обмотка, яка у свою чергу ташовані на одному стрижні магнітопроводу. приєднана до двох затискачів вхідних лінійних 26. Фільтр струмів вищих гармонік трифазної мефаз, початковим виводом з'єднана з початковим режі, який містить затискачі трьох вхідних лінійних виводом п'ятої обмотки, кінцевий вивід якої приєдфаз, один затискач вхідної нульової фази, дев'ять наний до кінцевого виводу четвертої обмотки, затискачів вихідних лінійних фаз та три затискачі проміжний вивід якої приєднаний до третьої вхідвихідних нульових фаз, причому усі затискачі вихіної лінійної фази, кожна восьма обмотка, яка знадних фаз об'єднані у групи, кожна з яких складаходиться на тому стрижні, на якому розміщена ється з трьох затискачів лінійних фаз та одного перша обмотка, яка у свою чергу приєднана до затискача нульової фази, причому кожна група двох затискачів вхідних лінійних фаз, кінцевим затискачів призначена для приєднання одного виводом з'єднана з кінцевим виводом шостої обчотирипровідного фідера, кожен затискач вихідної мотки, початковий вивід якої приєднаний до початлінійної фази третьої групи по одному приєднаний кового виводу четвертої обмотки, проміжний вивід до одного затискача вхідної лінійної фази, при якої приєднаний до третьої вхідної лінійної фази, цьому затискачі вихідних нульових фаз приєднані дев'яті та десяті обмотки розміщені по одній на до затискача вхідної нульової фази, а також трикожному стрижні магнітопроводу, усі дев'яті та стрижневий магнітопровід, на кожному стрижні десяті обмотки мають однакові кількості витків, якого розміщено першу, другу, третю та четверту кожна дев'ята обмотка кінцевим виводом приєдобмотки, кожна з яких споряджена початковим та нана до кінцевого виводу сьомої обмотки, яка чекінцевим виводами, причому четверті обмотки рез послідовно ввімкнену п'яту обмотку з'єднана з споряджені одним проміжним виводом, кожні дві кінцевим виводом четвертої обмотки, проміжний перші обмотки між собою з'єднані різнойменними, вивід якої приєднаний до кінцевого виводу тієї початковим та кінцевим, виводами у трикутник, а першої обмотки, яка розташована на одному кожна одна точка з'єднання перших обмоток приєстрижні з названою дев'ятою обмоткою, кожна днана по одній до одного затискача вхідної лінійдесята обмотка початковим виводом приєднана до ної фази, усі другі та треті обмотки мають однакові початкового виводу восьмої обмотки, яка через кількості витків, кількість витків другої обмотки послідовно ввімкнену шосту обмотку з'єднана з складає третину від кількості витків першої обмотпочатковим виводом четвертої обмотки, проміжки, кожна друга обмотка, яка розміщена на одному ний вивід якої приєднаний до початкового виводу стрижні магнітопроводу, та кожна третя обмотка, тієї першої обмотки, яка розташована на одному яка розміщена на іншому стрижні магнітопроводу, стрижні з названою десятою обмоткою, кожен заміж собою ввімкнені однойменними виводами, при тискач вихідної лінійної фази першої групи по одцьому утворені три ланцюги послідовних з'єднань ному приєднаний до одного початкового виводу других та третіх обмоток, які між собою ввімкнені у дев'ятої обмотки, кожен затискач вихідної лінійної трипроменеву зірку, спільна точка зірки трьох ланфази другої групи по одному приєднаний до одної цюгів приєднана до вхідної нульової фази, а кожен точки з'єднання початкових виводів п'ятої та сьокінець ланцюга (променя зірки) по одному приєдмої обмоток, кожен затискач вихідної лінійної фази наний до одного затискача вхідної лінійної фази, четвертої групи по одному приєднаний до одної проміжний вивід четвертої обмотки є точкою подіточки з'єднання кінцевих виводів шостої та восьлу четвертої обмотки на дві рівні по кількості витків мої обмоток, а кожен затискач вихідної лінійної частини, проміжний вивід кожної четвертої обмотфази п'ятої групи по одному приєднаний до одного 9 74703 10 кінцевого виводу десятої обмотки. цюгів приєднана до вхідної нульової фази, а кожен 27. Фільтр за п.26, який відрізняється тим, що кінець ланцюга (променя зірки) по одному приєдкількість витків четвертої обмотки складає від 8% наний до одного затискача вхідної лінійної фази, до 23% від кількості витків першої обмотки, наприпроміжний вивід четвертої обмотки є точкою подіклад 19,04 %. лу четвертої обмотки на дві рівні по кількості витків 28. Фільтр за пп.26, 27, який відрізняється тим, частини, проміжний вивід кожної четвертої обмотщо кількість витків п'ятої обмотки складає від 0% ки, яка розташована на тому стрижні, на якому до 1,5% від кількості витків першої обмотки, назнаходиться перша обмотка, яка приєднана вивоприклад 1,01%. дами до двох затискачів вхідних лінійних фаз, 29. Фільтр за пп.26-28, який відрізняється тим, з'єднаний із затискачем третьої вхідної лінійної фази, який відрізняється тим, що до фільтра дощо кількість витків сьомої обмотки складає від 4% до 10,5% від кількості витків першої обмотки, надано вісімнадцять додаткових обмоток, три з яких приклад 8,22%. названі п'ятими обмотками, а три -шостими, три 30. Фільтр за пп.26-29, який відрізняється тим, сьомими, три - восьмими, три - дев'ятими, три що кількість витків дев'ятої обмотки складає від десятими обмотками, п'яті та шості обмотки роз0,8% до 4,5% від кількості витків першої обмотки, міщені по одній на кожному стрижні магнітопровонаприклад 3,01%. ду, усі п'яті та шості обмотки мають однакові кіль31. Фільтр за пп.26-30, який відрізняється тим, кості витків, кожна п'ята обмотка кінцевим виводом що другі та треті обмотки між собою з'єднані за приєднана до кінцевого виводу четвертої обмотки, схемою "зиґзаґ". проміжний вивід якої приєднаний до кінцевого ви32. Фільтр за пп.26-31, який відрізняється тим, воду тієї першої обмотки, яка розташована на одщо другі та треті обмотки між собою з'єднані за ному стрижні з названою п'ятою обмоткою, кожна схемою "лямбда". шоста обмотка початковим виводом приєднана до 33. Фільтр за пп.26-31, який відрізняється тим, початкового виводу четвертої обмотки, проміжний що кожна друга обмотка з'єднана частиною першої вивід якої приєднаний до початкового виводу тієї обмотки, при цьому перша та друга обмотки знапершої обмотки, яка розташована на одному ходяться на спільному стрижні магнітопроводу. стрижні з названою шостою обмоткою, дев'яті та 34. Фільтр за пп.26-33, який відрізняється тим, десяті обмотки розміщені по одній на кожному що провідники кожної четвертої обмотки оточені стрижні магнітопроводу, усі дев'яті та десяті обмопровідниками першої обмотки, а кожен провідник тки мають однакові кількості витків, кожна дев'ята другої обмотки оточений провідниками третьої обмотка кінцевим виводом приєднана до початкообмотки, і навпаки, причому вказані обмотки розвого виводу п'ятої обмотки, кінцевий вивід якої ташовані на одному стрижні магнітопроводу. з'єднаний з кінцевимвиводом четвертої обмотки, 35. Фільтр струмів вищих гармонік трифазної мепроміжний вивід якої приєднаний до кінцевого вирежі, який містить затискачі трьох вхідних лінійних воду тієї першої обмотки, яка розташована на одфаз, один затискач вхідної нульової фази, дев'ять ному стрижні з названою дев'ятою обмоткою, кожзатискачів вихідних лінійних фаз та три затискачі на десята обмотка початковим виводом приєднана вихідних нульових фаз, причому усі затискачі вихідо кінцевого виводу шостої обмотки, початковий дних фаз об'єднані у групи, кожна з яких складавивід якої з'єднаний з початковим виводом четверється з трьох затискачів лінійних фаз та одного тої обмотки, проміжний вивід якої приєднаний до затискача нульової фази, причому кожна група початкового виводу тієї першої обмотки, яка роззатискачів призначена для приєднання одного ташована на одному стрижні з названою десятою чотирипровідного фідера, кожен затискач вихідної обмоткою, сьомі та восьмі обмотки розміщені по лінійної фази третьої групи по одному приєднаний одній на кожному стрижні магнітопроводу, усі сьомі до одного затискача вхідної лінійної фази, при та восьмі обмотки мають однакові кількості витків, цьому затискачі вихідних нульових фаз приєднані кожна сьома обмотка, яка знаходиться на тому до затискача вхідної нульової фази, а також тристрижні, на якому розміщена перша обмотка, яка у стрижневий магнітопровід, на кожному стрижні свою чергу приєднана до двох, затискачів вхідних якого розміщено першу, другу, третю та четверту лінійних фаз, початковим виводом з'єднана з пообмотки, кожна з яких споряджена початковим та чатковим виводом дев'ятої обмотки, кінцевий вивід кінцевим виводами, причому четверті обмотки якої через послідовно ввімкнену п'яту обмотку споряджені одним проміжним виводом, кожні дві приєднаний до кінцевого виводу тієї четвертої обперші обмотки між собою з'єднані різнойменними, мотки, проміжний вивід якої приєднаний до третьої початковим та кінцевим, виводами у трикутник, а вхідної лінійної фази, кожна восьма обмотка, яка кожна точка з'єднання перших обмоток приєднана знаходиться на тому стрижні, на якому розміщена по одній до одного затискача вхідної лінійної фази, перша обмотка, яка у свою чергу приєднана до усі другі та треті обмотки мають однакові кількості двох затискачів вхідних лінійних фаз, кінцевим витків, кількість витків другої обмотки складає тревиводом з'єднана з кінцевим виводом десятої обтину від кількості витків першої обмотки, кожна мотки, початковий вивід якої через послідовно друга обмотка, яка розміщена на одному стрижні ввімкнену шосту обмотку приєднаний до початкомагнітопроводу, та кожна третя обмотка, яка розвого виводу тієї четвертої обмотки, проміжний виміщена на іншому стрижні магнітопроводу, між від якої приєднаний до третьої вхідної лінійної фасобою ввімкнені однойменними виводами, при зи, кожен затискач вихідної лінійної фази першої цьому утворені три ланцюги послідовних з'єднань групи по одному приєднаний до одного кінцевого других та третіх обмоток, які між собою ввімкнені у виводу сьомої обмотки, кожен затискач вихідної трипроменеву зірку, спільна точка зірки трьох ланлінійної фази другої групи по одному приєднаний 11 74703 12 до одної точки з'єднання початкового виводу п'ятої що кількість витків дев'ятої обмотки складає від та кінцевого виводу дев'ятої обмоток, кожен затис0,8% до 4,5% від кількості витків першої обмотки, кач вихідної лінійної фази четвертої групи по однаприклад 3,01%. 40. Фільтр за пп.35-39, який відрізняється тим, ному приєднаний до одної точки з'єднання кінцевого виводу шостої та початкового виводу десятої що другі та треті обмотки між собою з'єднані за обмоток, а кожен затискач вихідної лінійної фази схемою "зиґзаґ". 41. Фільтр за пп.35-40, який відрізняється тим, п'ятої групи по одному приєднаний до початкового виводу восьмої обмотки. що другі та треті обмотки між собою з'єднані за 36. Фільтр за п.35, який відрізняється тим, що схемою "лямбда". 42. Фільтр за пп.35-40, який відрізняється тим, кількість витків четвертої обмотки складає від 8% до 23% від кількості витків першої обмотки, наприщо кожна друга обмотка з'єднана із частиною клад 19,04%. першої обмотки, при цьому перша та друга обмот37. Фільтр за пп.35, 36, який відрізняється тим, ки знаходяться на спільному стрижні магнітопрощо кількість витків п'ятої обмотки складає від 0% воду. 43. Фільтр за пп.35-42, який відрізняється тим, до 1,5 % від кількості витків першої обмотки, наприклад 1,01 %. що провідники кожної четвертої обмотки оточені 38. Фільтр за пп.35-37, який відрізняється тим, провідниками першої обмотки, а кожен провідник що кількість витків сьомої обмотки складає від 4% другої обмотки оточений провідниками третьої до 10,5% від кількості витків першої обмотки, наобмотки, і навпаки, причому вказані обмотки розприклад 8,22%. ташовані на одному стрижні магнітопроводу. 39. Фільтр за пп.35-38, який відрізняється тим, Фільтр відноситься до електротехніки та електроенергетики і може бути використаний як засіб для зменшення симетричних складових струмів та напруг прямої, зворотної та нульової послідовностей вищих гармонік у трифазних чотирипровідних мережах загального та спеціального призначення. Майже всі види сучасної прогресивної електротехнології викликають у трифазній мережі вищі гармоніки. Найбільш потужними джерелами гармонік є нелінійні приймачі, які генерують струми вищих гармонік тільки в лінійні фази. До таких нелінійних приймачів відносяться частотнокеровані електроприводи змінного струму, тиристорні електроприводи постійного струму, електролізні установки, трифазні тиристорні випрямлячі та інвертори, тощо. Спектри струмів цих приймачів у всіх лінійних фазах практично однакові. Такі приймачі енергії генерують симетричні 5-ті, 7-мі, 11-ті, 13-ті, 17-ті, 19-ті і тому подібні гармоніки струмів та напруг, порядковий номер k яких визначається з виразу: k=6N±1 (1) де N - довільне натуральне число. Вищі гармоніки струму та напруги порушують нормальні режими роботи іншого електричного та електронного обладнання, викликають збої у роботі та вихід із ладу чутливого устаткування, а також спричинюють непередбачені додаткові втрати енергії у живильних мережах, особливо - у живильних трансформаторах. Велику небезпеку вищі гармоніки струмів становлять для конденсаторів та електронної техніки, зокрема, медичної, військової та обчислювальної. Для зменшення гармонік струму та напруги у трифазній мережі застосовують силові фільтри. Відомі фільтри вищих гармонік струму [1-3], які мають у своєму складі послідовні з'єднання конденсаторних батарей та котушок індуктивності, настроєних у резонанс із частотою тієї гармоніки, яку необхідно подавити у напрузі або/та струмі мережі. Недоліки цього фільтра полягають у ненадійності його роботи та у великій вартості. Відомі напівпровідникові компенсаційні фільтри вищих гармонік [4-6], які називають активними фільтрами, що містять напівпровідникові генератори гармонік струмів, які генерують у трифазну мережу гармоніки, фази яких зсунуті на кут 180ел.гр. порівняно з фазами гармонік струму мережі. Такі фільтри є широкополосними і мають універсальні можливості, але через велику вартість та малу надійність напівпровідникових елементів не знайшли широкого застосування. Відомі компенсаційні фільтри вищих гармонік струмів [7-13]. Пріоритет розробки деяких із таких фільтрів захищено патентами, які мають кілька незалежних пунктів формули винаходу [10]. Ці фільтри виконані на основі трансформаторів або автотрансформаторів, в яких відбувається взаємна компенсація гармонік струмів за рахунок збільшення кількості фаз вихідних лінійних напруг та рівномірного розподілу навантажень нелінійних приймачів по всіх вихідних фазах фільтрів. При цьому вхідна трифазна система напруг перетворюється на ряд вихідних трифазних систем напруг, кожна з яких зсунута по фазі на кут α. Недоліки таких фільтрів: велика встановлена потужність елементів фільтра, рівна у найперспективніших із них 1,25-1,35, відносно велика вартість фільтра, яка обумовлена відносно великою кількістю витків, ізоляція яких до того ж працює при номінальній напрузі і вищій, а також обмежений діапазон придавлення вищих гармонік. Найближчим аналогом (прототипом) до фільтру, який заявляється, є фільтр струмів вищих гармонік трифазної мережі [14], який містить затискачі трьох вхідних лінійних фаз, один затискач вхідної нульової фази, дев'ять затискачів вихідних лінійних фаз та три затискачі вихідних нульових фаз, причому усі затискачі вихідних фаз об'єднані у групи, кожна з яких складається з трьох затискачів лінійних фаз та одного затискача нульової фази, причому кожна група затискачів призначена для приєднання одного чотирипровідного фідера, кожен затискач вихідної лінійної фази другої групи, 13 74703 14 по одному приєднаний до одного затискача вхідної Поставлена мета досягнута шляхом пофазнолінійної фази, при цьому затискачі вихідних нульосиметричної трансформації кількості фаз фільтру, вих фаз приєднані до затискача вхідної нульової що може бути виконаним лише з допомогою додафази, ткових обмоток та їх додаткових з'єднань, а саме а також тристрижневий магнітопровід, на кожтим, що: ному стрижні якого розміщено першу, другу, третю за першим незалежним пунктом формули грута четверту обмотки, кожна з яких споряджена пи винаходів у фільтр струмів вищих гармонік початковим та кінцевим виводами, причому четветрифазної мережі, рті обмотки споряджені одним проміжним вивоякий містить затискачі трьох вхідних лінійних дом, фаз, один затискач вхідної нульової фази, дев'ять кожні дві перші обмотки між собою з'єднані різатискачів вихідних лінійних фаз та три затискачі знойменними (початковим та кінцевим) виводами у вихідних нульових фаз, причому усі затискачі вихітрикутник, а кожна одна точка з'єднання перших дних фаз об'єднані у групи, кожна з яких складаобмоток приєднана по одній до одного затискача ється з трьох затискачів лінійних фаз та одного вхідної лінійної фази, затискача нульової фази, причому кожна група усі другі та треті обмотки мають однакові кільзатискачів призначена для приєднання одного кості витків, кількість витків другої обмотки складає чотирипровідного фідера, кожен затискач вихідної третину від кількості витків першої обмотки, лінійної фази другої групи по одному приєднаний кожна одна друга обмотка, яка розміщена на до одного затискача вхідної лінійної фази, при одному стрижні магнітопроводу, та кожна одна цьому затискачі вихідних нульових фаз приєднані третя обмотка, яка розміщена на іншому стрижні до затискача вхідної нульової фази, магнітопроводу, між собою ввімкнені однойменниа також тристрижневий магнітопровід, на кожми виводами, при цьому утворені три ланцюги ному стрижні якого розміщено першу, другу, третю послідовних з'єднань других та третіх обмоток, які та четверту обмотки, кожна з яких споряджена між собою ввімкнені у трипроменеву зірку, спільна початковим та кінцевим виводами, причому четветочка зірки трьох ланцюгів приєднана до вхідної рті обмотки споряджені одним проміжним вивонульової фази, а кожен кінець ланцюга (променя дом, зірки) по одному приєднаний до одного затискача кожні дві перші обмотки між собою з'єднані рівхідної лінійної фази, знойменними (початковим та кінцевим) виводами у проміжний вивід четвертої обмотки є точкою трикутник, а кожна одна точка з'єднання перших поділу четвертої обмотки на дві рівні по кількості обмоток приєднана по одній до одного затискача витків частини, проміжний вивід кожної четвертої вхідної лінійної фази, обмотки, яка розташована на тому стрижні, на усі другі та треті обмотки мають однакові кільякому знаходиться перша обмотка, яка приєднана кості витків, кількість витків другої обмотки складає виводами до двох затискачів вхідних лінійних фаз, третину від кількості витків першої обмотки, з'єднаний із затискачем третьої вхідної лінійної кожна одна друга обмотка, яка розміщена на фази. одному стрижні магнітопроводу, та кожна одна Недолік фільтру-прототипу: фільтр не достаттретя обмотка, яка розміщена на іншому стрижні ньо подавляє струми симетричних складових прямагнітопроводу, між собою ввімкнені однойменнимої та зворотної послідовностей струмів вищих ми виводами, при цьому утворені три ланцюги гармонік некратних трьом. Порядковий номер тапослідовних з'єднань других та третіх обмоток, які ких вищих гармонік визначається за виразом (1). між собою ввімкнені у трипроменеву зірку, спільна Струми симетричних складових прямої та зворотточка зірки трьох ланцюгів приєднана до вхідної ної послідовностей вищих гармонік порушують нульової фази, а кожен кінець ланцюга (променя якість електричної енергії та викликають додаткові зірки) по одному приєднаний до, одного затискача втрати енергії у розподільчій мережі. Недолік фівхідної лінійної фази, льтру-прототипу пояснюється тим, що він принципроміжний вивід четвертої обмотки є точкою пово не забезпечує або точний зсув трифазних поділу четвертої обмотки на дві рівні по кількості систем напруг вихідних фідерів по фазі на кут α, витків частини, проміжний вивід кожної четвертої або не забезпечує рівність амплітуд фазних та обмотки, яка розташована на тому стрижні, на лінійних напруг між фідерами. При цьому, або виякому знаходиться перша обмотка, яка приєднана никає відхилення кута α від розрахункового знавиводами до двох затискачів вхідних лінійних фаз, чення до 6%, або виникає відхилення амплітуд з'єднаний із затискачем третьої вхідної лінійної фазних та лінійних напруг до 5% від номінального фази, значення. Відхилення кута зсуву α трифазних сисдодано тем напруг призводить до зниження кратності взашість додаткових обмоток, три з яких названі ємної компенсації вищих гармонік нат 5-7%, а внеп'ятими, а три-шостими, кожна п'ята та кожна шоссене відхилення напруг може досягати нормально та обмотки розміщені по одній на кожному стрижні допустимого значення, встановленого ГОСТ магнітопроводу, 13109-97. В обох випадках виникають додаткові усі п'яті та шості обмотки мають однакові кільвтрати енергії у розподільчій мережі. кості витків, У зв'язку з цим була поставлена задача збількожна п'ята обмотка кінцевим виводом приєдшити кратність взаємної компенсації струмів та нана до кінцевого виводу четвертої обмотки, пронапруг вищих некратних трьом гармонік у трифазміжний вивід якої приєднаний до кінцевого виводу ній чотирипровідній мережі та зменшити додаткові тієї першої обмотки, яка розташована на одному втрати енергії в ній. стрижні з названою п'ятою обмоткою, 15 74703 16 кожна шоста обмотка початковим виводом точка зірки трьох ланцюгів приєднана до вхідної приєднана до початкового виводу четвертої обмонульової фази, а кожен кінець ланцюга (променя тки, проміжний вивід якої приєднаний до початкозірки) по одному приєднаний до одного затискача вого виводу тієї першої обмотки, яка розташована вхідної лінійної фази, на одному стрижні з названою шостою обмоткою, проміжний вивід четвертої обмотки є точкою кожен затискач вихідної лінійної фази першої поділу четвертої обмотки на дві рівні по кількості групи по одному приєднаний до одного початкововитків частини, проміжний вивід кожної четвертої го виводу п'ятої обмотки, кожен затискач вихідної обмотки, яка розташована на тому стрижні, на лінійної фази третьої групи по одному приєднаний якому знаходиться перша обмотка, яка приєднана до одного кінцевого виводу шостої обмотки; виводами до двох затискачів вхідних лінійних фаз, кількість витків четвертої обмотки складає від з'єднаний із затискачем третьої вхідної лінійної 8% до 36% від кількості витків першої обмотки, фази, наприклад, 27,62%; додано кількість витків п'ятої обмотки складає від вісімнадцять додаткових обмоток, три з яких 0,25% до 4,5% від кількості витків першої обмотки, названі п'ятими обмотками, три-шостими, тринаприклад, 2,27%; сьомими, три-восьмими, три-дев'ятими, та тридругі та треті обмотки між собою з'єднані за десятими обмотками, схемою зиґзаґ; п'яті та шості обмотки розміщені по одній на другі та треті обмотки між собою з'єднані за кожному стрижні магнітопроводу, усі п'яті та шості схемою лямбда; обмотки мають однакові кількості витків, кожна одна друга обмотка об'єднана по одній з кожна п'ята обмотка кінцевим виводом приєдчастиною першої обмотки, при цьому перша та нана до кінцевого виводу четвертої обмотки, продруга обмотки знаходяться на спільному стрижні міжний вивід якої приєднаний до кінцевого виводу магнітопроводу; тієї першої обмотки, яка розташована на одному провідники четвертої обмотки оточені провідстрижні з названою п'ятою обмоткою, никами першої обмотки, а кожен провідник другої кожна шоста обмотка початковим виводом обмотки оточений провідниками третьої обмотки, і приєднана до початкового виводу четвертої обмонавпаки, причому вказані обмотки розташовані на тки, проміжний вивід якої приєднаний до початкоодному стрижні магнітопроводу; вого виводу тієї першої обмотки, яка розташована за другим незалежним пунктом формули групи на одному стрижні з названою шостою обмоткою, винаходів поставлена мета досягнута завдяки тосьомі та восьмі обмотки розміщені по одній на му, що кожному стрижні магнітопроводу, усі сьомі та воу фільтр струмів вищих гармонік трифазної сьмі обмотки мають однакові кількості витків, мережі, кожна сьома обмотка, яка знаходиться на тому який містить затискачі трьох вхідних лінійних стрижні, на якому розміщена перша обмотка, яка фаз, один затискач вхідної нульової фази, дев'ять (у свою чергу) приєднана до двох затискачів вхідзатискачів вихідних лінійних фаз та три затискачі них лінійних фаз, початковим виводом з'єднана з вихідних нульових фаз, причому усі затискачі вихіпочатковим виводом п'ятої обмотки, кінцевий вивід дних фаз об'єднані у групи, кожна з яких складаякої приєднаний до кінцевого виводу четвертої ється з трьох затискачів лінійних фаз та одного обмотки, проміжний вивід якої приєднаний до трезатискача нульової фази, причому кожна група тьої вхідної лінійної фази, затискачів призначена для приєднання одного кожна восьма обмотка, яка знаходиться на точотирипровідного фідера, при цьому затискачі му стрижні, на якому розміщена перша обмотка, вихідних нульових фаз приєднані до затискача яка (у свою чергу) приєднана до двох затискачів вхідної нульової фази, вхідних лінійних фаз, кінцевим виводом з'єднана з а також тристрижневий магнітопровід, на кожкінцевим виводом шостої обмотки, початковий ному стрижні якого розміщено першу, другу, третю вивід якої приєднаний до початкового виводу четта четверту обмотки, кожна з яких споряджена вертої обмотки, проміжний вивід якої приєднаний початковим та кінцевим виводами, причому четведо третьої вхідної лінійної фази, рті обмотки споряджені одним проміжним виводев'яті та десяті обмотки розміщені по одній на дом, кожному стрижні магнітопроводу, усі дев'яті та кожні дві перші обмотки між собою з'єднані рідесяті обмотки мають однакові кількості витків, знойменними (початковим та кінцевим) виводами у кожна дев'ята обмотка кінцевим виводом притрикутник, а кожна одна точка з'єднання перших єднана до кінцевого виводу сьомої обмотки, яка обмоток приєднана по одній до одного затискача через послідовно ввімкнену п'яту обмотку з'єднана вхідної лінійної фази, з кінцевим виводом четвертої обмотки, проміжний усі другі та треті обмотки мають однакові кільвивід якої приєднаний до кінцевого виводу тієї кості витків, кількість витків другої обмотки складає першої обмотки, яка розташована на одному третину від кількості витків першої обмотки, стрижні з названою дев'ятою обмоткою, кожна одна друга обмотка, яка розміщена на кожна десята обмотка початковим виводом одному стрижні магнітопроводу, та кожна одна приєднана до початкового виводу восьмої обмоттретя обмотка, яка розміщена на іншому стрижні ки, яка через послідовно ввімкнену шосту обмотку магнітопроводу, між собою ввімкнені однойменниз'єднана з початковим виводом четвертої обмотки, ми виводами, при цьому утворені три ланцюги проміжний вивід якої приєднаний до початкового послідовних з'єднань других та третіх обмоток, які виводу тієї першої обмотки, яка розташована на між собою ввімкнені у трипроменеву зірку, спільна одному стрижні з названою десятою обмоткою, 17 74703 18 кожен затискач вихідної лінійної фази першої кожна одна друга обмотка, яка розміщена на групи по одному приєднаний до одного початковоодному стрижні магнітопроводу, та кожна одна го виводу дев'ятої обмотки, кожен затискач вихідтретя обмотка, яка розміщена на іншому стрижні ної лінійної фази другої групи по одному приєднамагнітопроводу, між собою ввімкнені однойменниний до одної точки з'єднання початкових виводів ми виводами, при цьому утворені три ланцюги п'ятої та сьомої обмоток, кожен затискач вихідної послідовних з'єднань других та третіх обмоток, які лінійної фази третьої групи по одному приєднаний між собою ввімкнені у трипроменеву зірку, спільна до одної точки з'єднання кінцевих виводів шостої точка зірки трьох ланцюгів приєднана до вхідної та восьмої обмоток, а кожен затискач вихідної лінульової фази, а кожен кінець ланцюга (променя нійної фази четвертої групи по одному приєднаний зірки) по одному приєднаний до одного затискача до одного кінцевого виводу десятої обмотки; вхідної лінійної фази, кількість витків четвертої обмотки складає від проміжний вивід четвертої обмотки є точкою 5,5% до 19,04% від кількості витків першої обмотподілу четвертої обмотки на дві рівні по кількості ки, наприклад, 14,51%; витків частини, проміжний вивід кожної четвертої кількість витків п'ятої обмотки складає від обмотки, яка розташована на тому стрижні, на 0,09% до 1,01% від кількості витків першої обмотякому знаходиться перша обмотка, яка приєднана ки, наприклад, 0,57%; виводами до двох затискачів вхідних лінійних фаз, кількість витків сьомої обмотки складає від з'єднаний із затискачем третьої вхідної лінійної 5,65% до 1.4,88% від кількості витків першої обмофази, тки, наприклад, 12,31%; додано кількість витків дев'ятої обмотки складає від вісімнадцять додаткових обмоток, три з яких 0,73% до 7,92% від кількості витків першої обмотназвані п'ятими обмотками, три-шостими, трики, наприклад, 4,05%; сьомими, три-восьмими, три-дев'ятими, та тридругі та треті обмотки між собою з'єднані за десятими обмотками, схемою зиґзаґ; п'яті та шості обмотки розміщені по одній на другі та треті обмотки між собою з'єднані за кожному стрижні магнітопроводу, усі п'яті та шості схемою лямбда; обмотки мають однакові кількості витків, кожна одна друга обмотка об'єднана по одній кожна п'ята обмотка кінцевим виводом приєдіз частиною першої обмотки, при цьому перша та нана до кінцевого виводу четвертої обмотки, продруга обмотки знаходяться на спільному стрижні міжний вивід якої приєднаний до кінцевого виводу магнітопроводу; тієї першої обмотки, яка розташована на одному провідники кожної четвертої обмотки оточені стрижні з названою п'ятою обмоткою, провідниками першої обмотки, а кожен провідник кожна шоста обмотка початковим виводом другої обмотки оточений провідниками третьої приєднана до початкового виводу четвертої обмообмотки, і навпаки, причому вказані обмотки розтки, проміжний вивід якої приєднаний до початкоташовані на одному стрижні магнітопроводу; вого виводу тієї першої обмотки, яка розташована за третім незалежним пунктом формули групи на одному стрижні з названою шостою обмоткою, винаходів поставлена мета досягнута завдяки тодев'яті та десяті обмотки розміщені по одній на му, що кожному стрижні магнітопроводу, усі дев'яті та у фільтр струмів вищих гармонік трифазної десяті обмотки мають однакові кількості витків, мережі, кожна дев'ята обмотка кінцевим виводом приякий містить затискачі трьох вхідних лінійних єднана до початкового виводу п'ятої обмотки, кінфаз, один затискач вхідної нульової фази, дев'ять цевий вивід якої з'єднаний з кінцевим виводом затискачів вихідних лінійних фаз та три затискачі четвертої обмотки, проміжний вивід якої приєднавихідних нульових фаз, причому усі затискачі вихіний до кінцевого виводу тієї першої обмотки, яка дних фаз об'єднані у групи, кожна з яких складарозташована на одному стрижні з названою дев'яється з трьох затискачів лінійних фаз та одного тою обмоткою, затискача нульової фази, причому кожна група кожна десята обмотка початковим виводом затискачів призначена для приєднання одного приєднана до кінцевого виводу шостої обмотки, чотирипровідного фідера, при цьому затискачі початковий вивід якої з'єднаний з початковим вивихідних нульових фаз приєднані до затискача водом четвертої обмотки, проміжний вивід якої вхідної нульової фази, приєднаний до початкового виводу тієї першої а також тристрижневий магнітопровід, на кожобмотки, яка розташована на одному стрижні з ному стрижні якого розміщено першу, другу, третю названою десятою обмоткою, та четверту обмотки, кожна з яких споряджена сьомі та восьмі обмотки розміщені по одній на початковим та кінцевим виводами, причому четвекожному стрижні магнітопроводу, усі сьомі та ворті обмотки споряджені одним проміжним вивосьмі обмотки мають однакові кількості витків, дом, кожна сьома обмотка, яка знаходиться на тому кожні дві перші обмотки між собою з'єднані рістрижні, на якому розміщена перша обмотка, яка знойменними (початковим та кінцевим) виводами у (у свою чергу) приєднана до двох затискачів вхідтрикутник, а кожна одна точка з'єднання перших них лінійних фаз, початковим виводом з'єднана з обмоток приєднана по одній до одного затискача початковим виводом дев'ятої обмотки, кінцевий вхідної лінійної фази, вивід якої через послідовно ввімкнену п'яту обмотусі другі та треті обмотки мають однакові кільку приєднаний до кінцевого виводу тієї четвертої кості витків, кількість витків другої обмотки складає обмотки, проміжний вивід якої приєднаний до третретину від кількості витків першої обмотки, тьої вхідної лінійної фази, 19 74703 20 кожна восьма обмотка, яка знаходиться на тота четверту обмотки, кожна з яких споряджена му стрижні, на якому розміщена перша обмотка, початковим та кінцевим виводами, причому четвеяка (у свою чергу) приєднана до двох затискачів рті обмотки споряджені одним проміжним вивовхідних лінійних фаз, кінцевим виводом з'єднана з дом, кінцевим виводом десятої обмотки, початковий кожні дві перші обмотки між собою з'єднані рівивід якої через послідовно ввімкнену шосту обзнойменними (початковим та кінцевим) виводами у мотку приєднаний до початкового виводу тієї четтрикутник, а кожна одна точка з'єднання перших вертої обмотки, проміжний вивід якої приєднаний обмоток приєднана по одній до одного затискача до третьої вхідної лінійної фази, вхідної лінійної фази, кожен затискач вихідної лінійної фази першої усі другі та треті обмотки мають однакові кільгрупи по одному приєднаний до одного кінцевого кості витків, кількість витків другої обмотки складає виводу сьомої обмотки, кожен затискач вихідної третину від кількості витків першої обмотки, лінійної фази другої групи по одному приєднаний кожна одна друга обмотка, яка розміщена на до одної точки з'єднання початкового виводу п'ятої одному стрижні магнітопроводу, та кожна одна та кінцевого виводу дев'ятої обмоток, кожен затистретя обмотка, яка розміщена на іншому стрижні кач вихідної лінійної фази третьої групи по одному магнітопроводу, між собою ввімкнені однойменниприєднаний до одної точки з'єднання кінцевого ми виводами, при цьому утворені три ланцюги виводу шостої та початкового виводу десятої обпослідовних з'єднань других та третіх обмоток, які моток, а кожен затискач вихідної лінійної фази між собою ввімкнені у трипроменеву зірку, спільна четвертої групи по одному приєднаний до початточка зірки трьох ланцюгів приєднана до вхідної кового виводу восьмої обмотки; кількість витків нульової фази, а кожен кінець ланцюга (променя четвертої обмотки складає від 5,5% до 19,04% від зірки) по одному приєднаний до одного затискача кількості витків першої обмотки, напривхідної лінійної фази, клад, 14,51%; проміжний вивід четвертої обмотки є точкою кількість витків п'ятої обмотки складає від поділу четвертої обмотки на дві рівні по кількості 0,09% до 1,01% від кількості витків першої обмотвитків частини, проміжний вивід кожної четвертої ки, наприклад, 0,57%; обмотки, яка розташована на тому стрижні, на кількість витків сьомої обмотки складає від якому знаходиться перша обмотка, яка приєднана 5,65% до 14,88% від кількості витків першої обмотвиводами до двох затискачів вхідних лінійних фаз, ки, наприклад, 12,31%; з'єднаний із затискачем третьої вхідної лінійної кількість витків дев'ятої обмотки складає від фази, 0,73% до 7,92% від кількості витків першої обмотдодано ки, наприклад, 4,05%; вісімнадцять додаткових обмоток, три з яких другі та треті обмотки між собою з'єднані за названі п'ятими обмотками, три-шостими, трисхемою зиґзаґ; сьомими, три-восьмими, три-дев'ятими, та тридругі та треті обмотки між собою з'єднані за десятими обмотками, схемою лямбда; п'яті та шості обмотки розміщені по одній на кожна одна друга обмотка об'єднана по одній кожному стрижні магнітопроводу, усі п'яті та шості із частиною першої обмотки, при цьому перша та обмотки мають однакові кількості витків, друга обмотки знаходяться на спільному стрижні кожна п'ята обмотка кінцевим виводом приєдмагнітопроводу; нана до кінцевого виводу четвертої обмотки, пропровідники кожної четвертої обмотки оточені міжний вивід якої приєднаний до кінцевого виводу провідниками першої обмотки, а кожен провідник тієї першої обмотки, яка розташована на одному другої обмотки оточений провідниками третьої стрижні з названою п'ятою обмоткою, обмотки, і навпаки, причому вказані обмотки розкожна шоста обмотка початковим виводом ташовані на одному стрижні магнітопроводу; приєднана до початкового виводу четвертої обмоза четвертим незалежним пунктом формули тки, проміжний вивід якої приєднаний до початкогрупи винаходів поставлена мета досягнута завдявого виводу тієї першої обмотки, яка розташована ки тому, що на одному стрижні з названою шостою обмоткою, у фільтр струмів вищих гармонік трифазної сьомі та восьмі обмотки розміщені по одній на мережі, кожному стрижні магнітопроводу, усі сьомі та воякий містить затискачі трьох вхідних лінійних сьмі обмотки мають однакові кількості витків, фаз, один затискач вхідної нульової фази, дев'ять кожна сьома обмотка, яка знаходиться на тому затискачів вихідних лінійних фаз та три затискачі стрижні, на якому розміщена перша обмотка, яка вихідних нульових фаз, причому усі затискачі вихі(у свою чергу) приєднана до двох затискачів вхіддних фаз об'єднані у групи, кожна з яких складаних лінійних фаз, початковим виводом з'єднана з ється з трьох затискачів лінійних фаз та одного початковим виводом п'ятої обмотки, кінцевий вивід затискача нульової фази, причому кожна група якої приєднаний до кінцевого виводу четвертої затискачів призначена для приєднання одного обмотки, проміжний вивід якої приєднаний до тречотирипровідного фідера, кожен затискач вихідної тьої вхідної лінійної фази, лінійної фази третьої групи по одному приєднаний кожна восьма обмотка, яка знаходиться на тодо одного затискача вхідної лінійної фази, при му стрижні, на якому розміщена перша обмотка, цьому затискачі вихідних нульових фаз приєднані яка (у свою чергу) приєднана до двох затискачів до затискача вхідної нульової фази, вхідних лінійних фаз, кінцевим виводом з'єднана з а також тристрижневий магнітопровід, на кожкінцевим виводом шостої обмотки, початковий ному стрижні якого розміщено першу, другу, третю вивід якої приєднаний до початкового виводу чет 21 74703 22 вертої обмотки, проміжний вивід якої приєднаний затискача нульової фази, причому кожна група до третьої вхідної лінійної фази, затискачів призначена для приєднання одного дев'яті та десяті обмотки розміщені по одній на чотирипровідного фідера, кожен затискач вихідної кожному стрижні магнітопроводу, усі дев'яті та лінійної фази третьої групи по одному приєднаний десяті обмотки мають однакові кількості витків, до одного затискача вхідної лінійної фази, при кожна дев'ята обмотка кінцевим виводом прицьому затискачі вихідних нульових фаз приєднані єднана до кінцевого виводу сьомої обмотки, яка до затискача вхідної нульової фази, через послідовно ввімкнену п'яту обмотку з'єднана а також тристрижневий магнітопровід, на кожз кінцевим виводом четвертої обмотки, проміжний ному стрижні якого розміщено першу, другу, третю вивід якої приєднаний до кінцевого виводу тієї та четверту обмотки, кожна з яких споряджена першої обмотки, яка розташована на одному початковим та кінцевим виводами, причому четвестрижні з названою дев'ятою обмоткою, рті обмотки споряджені одним проміжним вивокожна десята обмотка початковим виводом дом, приєднана до початкового виводу восьмої обмоткожні дві перші обмотки між собою з'єднані ріки, яка через послідовно ввімкнену шосту обмотку знойменними (початковим та кінцевим) виводами у з'єднана з початковим виводом четвертої обмотки, трикутник, а кожна одна точка з'єднання перших проміжний вивід якої приєднаний до початкового обмоток приєднана по одній до одного затискача виводу тієї першої обмотки, яка розташована на вхідної лінійної фази, одному стрижні з названою десятою обмоткою, усі другі та треті обмотки мають однакові кількожен затискач вихідної лінійної фази першої кості витків, кількість витків другої обмотки складає групи по одному приєднаний до одного початковотретину від кількості витків першої обмотки, го виводу дев'ятої обмотки, кожен затискач вихідкожна одна друга обмотка, яка розміщена на ної лінійної фази другої групи по одному приєднаодному стрижні магнітопроводу, та кожна одна ний до одної точки з'єднання початкових виводів третя обмотка, яка розміщена на іншому стрижні п'ятої та сьомої обмоток, кожен затискач вихідної магнітопроводу, між собою ввімкнені однойменнилінійної фази четвертої групи по одному приєднами виводами, при цьому утворені три ланцюги ний до одної точки з'єднання кінцевих виводів шопослідовних з'єднань других та третіх обмоток, які стої та восьмої обмоток, а кожен затискач вихідної між собою ввімкнені у трипроменеву зірку, спільна лінійної фази п'ятої групи по одному приєднаний точка зірки трьох ланцюгів приєднана до вхідної до одного кінцевого виводу десятої обмотки; нульової фази, а кожен кінець ланцюга (променя кількість витків четвертої обмотки складає від зірки) по одному приєднаний до одного затискача 8% до 23% від кількості витків першої обмотки, вхідної лінійної фази, наприклад, 19,04%; проміжний вивід четвертої обмотки є точкою кількість витків п'ятої обмотки складає від 0% поділу четвертої обмотки на дві рівні по кількості до 1,5% від кількості витків першої обмотки, навитків частини, проміжний вивід кожної четвертої приклад, 1,01%; обмотки, яка розташована на тому стрижні, на кількість витків сьомої обмотки складає від 4% якому знаходиться перша обмотка, яка приєднана до 10,5% від кількості витків першої обмотки, навиводами до двох затискачів вхідних лінійних фаз, приклад, 8,22%; з'єднаний із затискачем третьої вхідної лінійної кількість витків дев'ятої обмотки складає від фази, 0,8% до 4,5% від кількості витків першої обмотки, додано наприклад, 3,01%; вісімнадцять додаткових обмоток, три з яких другі та треті обмотки між собою з'єднані за названі п'ятими обмотками, а три-шостими, трисхемою зиґзаґ; сьомими, три-восьмими, три-дев'ятими, тридругі та треті обмотки між собою з'єднані за десятими обмотками, схемою лямбда; п'яті та шості обмотки розміщені по одній на кожна одна друга обмотка об'єднана по одній кожному стрижні магнітопроводу, усі п'яті та шості із частиною першої обмотки, при цьому перша та обмотки мають однакові кількості витків, друга обмотки знаходяться на спільному стрижні кожна п'ята обмотка кінцевим виводом приєдмагнітопроводу; нана до кінцевого виводу четвертої обмотки, пропровідники кожної четвертої обмотки оточені міжний вивід якої приєднаний до кінцевого виводу провідниками першої обмотки, а кожен провідник тієї першої обмотки, яка розташована на одному другої обмотки оточений провідниками третьої стрижні з названою п'ятою обмоткою, обмотки, і навпаки, причому вказані обмотки розкожна шоста обмотка початковим виводом ташовані на одному стрижні магнітопроводу; приєднана до початкового виводу четвертої обмоза п'ятим незалежним пунктом формули групи тки, проміжний вивід якої приєднаний до початковинаходів поставлена мета досягнута завдяки тового виводу тієї першої обмотки, яка розташована му, що на одному стрижні з названою шостою обмоткою, у фільтр струмів вищих гармонік трифазної дев'яті та десяті обмотки розміщені по одній на мережі, кожному стрижні магнітопроводу, усі дев'яті та який містить затискачі трьох вхідних лінійних десяті обмотки мають однакові кількості витків, фаз, один затискач вхідної нульової фази, дев'ять кожна дев'ята обмотка кінцевим виводом призатискачів вихідних лінійних фаз та три затискачі єднана до початкового виводу п'ятої обмотки, кінвихідних нульових фаз, причому усі затискачі вихіцевий вивід якої з'єднаний з кінцевим виводом дних фаз об'єднані у групи, кожна з яких складачетвертої обмотки, проміжний вивід якої приєднається з трьох затискачів лінійних фаз та одного ний до кінцевого виводу тієї першої обмотки, яка 23 74703 24 розташована на одному стрижні з названою дев'яташовані на одному стрижні магнітопроводу. тою обмоткою, При живленні нелінійних електроприймачів закожна десята обмотка початковим виводом явлені фільтри покращують якість електричної приєднана до кінцевого виводу шостої обмотки, енергії за рахунок збільшення кількості фільтровапочатковий вивід якої з'єднаний з початковим виних гармонік, порядковий номер яких визначається водом четвертої обмотки, проміжний вивід якої з (1), зменшення струмів та напруг нульової посліприєднаний до початкового виводу тієї першої довності, а також збільшення кратності фільтрації обмотки, яка розташована на одному стрижні з всіх симетричних та несиметричних гармонік струназваною десятою обмоткою, му та напруги, порядковий номер яких є як парним, сьомі та восьмі обмотки розміщені по одній на так і непарним числом. Це дає можливість зменкожному стрижні магнітопроводу, усі сьомі та вошити додаткові втрати електричної енергії у живисьмі обмотки мають однакові кількості витків, льній мережі, зокрема - у трансформаторах. кожна сьома обмотка, яка знаходиться на тому Для кращого пояснення суті винаходу розглястрижні, на якому розміщена перша обмотка, яка немо графічні матеріали. (у свою чергу) приєднана до двох затискачів вхідНа Фіг.1 показане топографічне (фазорне) зоних лінійних фаз, початковим виводом з'єднана з браження фільтру з трьома виходами при з'єднанпочатковим виводом дев'ятої обмотки, кінцевий ні других та третіх обмоток за схемою зиґзаґ. вивід якої через послідовно ввімкнену п'яту обмотНа Фіг.2 показане топографічне зображення ку приєднаний до кінцевого виводу тієї четвертої фільтру з трьома виходами при з'єднанні других та обмотки, проміжний вивід якої приєднаний до третретіх обмоток за схемою лямбда. тьої вхідної лінійної фази, На Фіг.3 показане топографічне зображення кожна восьма обмотка, яка знаходиться на тофільтру з трьома виходами при з'єднанні других та му стрижні, на якому розміщена перша обмотка, третіх обмоток за схемою зиґзаґ при об'єднанні яка (у свою чергу) приєднана до двох затискачів кожної другої обмотки з частиною першої обмотки. вхідних лінійних фаз, кінцевим виводом з'єднана з На Фіг.4 подана принципова схема з'єднань кінцевим виводом десятої обмотки, початковий елементів фільтру з трьома виходами при з'єдвивід якої через послідовно ввімкнену шосту обнанні других та третіх обмоток за схемою зиґзаґ. мотку приєднаний до початкового виводу тієї четНа Фіг.5 показане топографічне (фазорне) зовертої обмотки, проміжний вивід якої приєднаний браження фільтру з чотирма виходами при з'єддо третьої вхідної лінійної фази, нанні сьомих та дев'ятих обмоток кінцевими вивокожен затискач вихідної лінійної фази першої дами та при з'єднанні других та третіх обмоток за групи по одному приєднаний до одного кінцевого схемою зиґзаґ. виводу сьомої обмотки, кожен затискач вихідної На Фіг.6 показане топографічне зображення лінійної фази другої групи по одному приєднаний фільтру з чотирма виходами при з'єднанні сьомих до одної точки з'єднання початкового виводу п'ятої та дев'ятих обмоток кінцевими виводами та при та кінцевого виводу дев'ятої обмоток, кожен затисз'єднанні других та третіх обмоток за схемою лямкач вихідної лінійної фази четвертої групи по одбда. ному приєднаний до одної точки з'єднання кінцеНа Фіг.7 показане топографічне зображення вого виводу шостої та початкового виводу десятої фільтру з чотирма виходами при з'єднанні сьомих обмоток, а кожен затискач вихідної лінійної фази та дев'ятих обмоток кінцевими виводами та при п'ятої групи по одному приєднаний до початкового з'єднанні других та третіх обмоток за схемою зиґвиводу восьмої обмотки; заґ при об'єднанні кожної другої обмотки з частикількість витків четвертої обмотки складає від ною першої обмотки. 8% до 23% від кількості витків першої обмотки, На Фіг.8 подана принципова схема з'єднань наприклад, 19,04%; елементів фільтру з чотирма виходами при з'єдкількість витків п'ятої обмотки складає від 0% нанні сьомих та дев'ятих обмоток кінцевими виводо 1,5% від кількості витків першої обмотки, надами та при з'єднанні других та третіх обмоток за приклад, 1,01%; схемою зиґзаґ. кількість витків сьомої обмотки складає від 4% На Фіг.9 показане топографічне (фазорне) зодо 10,5% від кількості витків першої обмотки, набраження фільтру з чотирма виходами при з'єдприклад, 8,22%; нанні сьомих та дев'ятих обмоток початковими кількість витків дев'ятої обмотки складає від виводами та при з'єднанні других та третіх обмо0,8% до 4,5% від кількості витків першої обмотки, ток за схемою зиґзаґ. наприклад, 3,01%; На Фіг.10 показане топографічне зображення другі та треті обмотки між собою з'єднані за фільтру з чотирма виходами при з'єднанні сьомих схемою зиґзаґ; та дев'ятих обмоток початковими виводами та при другі та треті обмотки між собою з'єднані за з'єднанні других та третіх обмоток за схемою лямсхемою лямбда; бда. кожна одна друга обмотка об'єднана по одній На Фіг.11 показане топографічне зображення із частиною першої обмотки, при цьому перша та фільтру з чотирма виходами при з'єднанні сьомих друга обмотки знаходяться на спільному стрижні та дев'ятих обмоток початковими виводами та при магнітопроводу; з'єднанні других та третіх обмоток за схемою зиґпровідники кожної четвертої обмотки оточені заґ при об'єднанні кожної другої обмотки з частипровідниками першої обмотки, а кожен провідник ною першої обмотки. другої обмотки оточений провідниками третьої На Фіг.12 подана принципова схема з'єднань обмотки, і навпаки, причому вказані обмотки розелементів фільтру з чотирма виходами при з'єд 25 74703 26 нанні сьомих та дев'ятих обмоток початковими першої до десятої; А, В, С, 0 -затискачі вхідних виводами та при з'єднанні других та третіх обмофаз; Αι, В1, С1, 01 - затискачі вихідних лінійних та ток за схемою зиґзаґ. нульової фаз першої групи відповідно; А2, В2, С2, На Фіг.13 показане топографічне (фазорне) 02 - затискачі вихідних лінійних та нульової фаз зображення фільтру з п'ятьма виходами при з'єддругої групи відповідно; А3, В3, С3, 03 - затискачі нанні сьомих та дев'ятих обмоток кінцевими вивовихідних лінійних та нульової фаз третьої групи дами та при з'єднанні других та третіх обмоток за відповідно; А4, В4, С4, 04 - затискачі вихідних лісхемою зиґзаґ. нійних та нульової фаз четвертої групи відповідно; На Фіг.14 показане топографічне зображення 7 - ярмо; 8, 9 та 10 - стрижні магнітопроводу; 11 22 фільтру з п'ятьма виходами при з'єднанні сьомих - точки сполучення обмоток. та дев'ятих обмоток кінцевими виводами та при На Фіг.6-Фіг.20 позначення співпадають із позз'єднанні других та третіх обмоток за схемою лямначеннями Фіг.5. бда. На Фіг.21 позначено: 23 - трансформатор розНа Фіг.15 показане топографічне зображення подільчої мережі; 24 - шини розподільчого щита фільтру з п'ятьма виходами при з'єднанні сьомих низької сторони трансформатора; 25 - розподільта дев'ятих обмоток кінцевими виводами та при чий щит будинку. з'єднанні других та третіх обмоток за схемою зиґВлаштування фільтру. заґ при об'єднанні кожної другої обмотки з частиВлаштування фільтру за першим незалежним ною першої обмотки. пунктом формули групи винаходів. До складу фіНа Фіг.16 подана принципова схема з'єднань льтру (Фіг.1-Фіг.4) входять: три затискачі (А, В, С) елементів фільтру з п'ятьма виходами при з'єдвхідних лінійних фаз та один затискач (0) вхідної нанні сьомих та дев'ятих обмоток кінцевими вивонульової фази, призначені для приєднання фільтдами та при з'єднанні других та третіх обмоток за ру до трифазної мережі; дванадцять затискачів схемою зиґзаґ. вихідних фаз, дев'ять (А1, В1, С1, А2, В2, С2, A3, На Фіг.17 показане топографічне (фазорне) В3, С3) з яких є затискачами лінійних фаз, а три зображення фільтру з п'ятьма виходами при з'єд(01, 02, 03) є затискачами нульових фаз; тристринанні сьомих та дев'ятих обмоток початковими жневий магнітопровід, який складається із ярма 7 виводами та при з'єднанні других та третіх обмота стрижнів 8, 9 та 10, на кожному з яких розміщеток за схемою зиґзаґ. на котушка (Фіг.4). Затискачі вихідних фаз поділені На Фіг.18 показане топографічне зображення на групи: перша група - А1, В1, С1, 01; друга група фільтру з п'ятьма виходами при з'єднанні сьомих - А2, В2, С2, 02; третя група - A3, В3, С3, 03. Затита дев'ятих обмоток початковими виводами та при скач вхідної нульової фази приєднаний до затисз'єднанні других та третіх обмоток за схемою лямкачів нульових фаз першої, другої та третьої бда. груп.Кожна котушка складається з шести обмоток На Фіг.19 показане топографічне зображення W1 W6 (Фіг.4). Перші обмотки W1 мають однакові фільтру з п'ятьма виходами при з'єднанні сьомих кількості витків і між собою з'єднані у трикутник, а та дев'ятих обмоток початковими виводами та при кожна точка з'єднання перших обмоток приєднана з'єднанні других та третіх обмоток за схемою зиґпо одній до одного затискача вхідної лінійної фази. заґ при об'єднанні кожної другої обмотки з частиКожна обмотка споряджена початковим та кінценою першої обмотки. вим виводами. Другі W2 та треті W3 обмотки маНа Фіг.20 подана принципова схема з'єднань ють однакові кількості витків. Кількість витків друелементів фільтру з п'ятьма виходами при з'єдгої обмотки складає третину від кількості витків нанні сьомих та дев'ятих обмоток початковими першої обмотки. Четверті W4 обмотки мають одвиводами та при з'єднанні других та третіх обмонакові кількості витків. Кожна друга обмотка W2, ток за схемою зиґзаґ. яка розміщена на одному стрижні магнітопроводу, На Фіг.21 показаний один із варіантів застосута кожна одна третя обмотка W3, яка розміщена вання фільтру для живлення чотирьох стояків буна іншому стрижні магнітопроводу, між собою з'єддинку. нані однойменними, наприклад, кінцевими вивоНа Фіг.1 позначено: дами. Три ланцюги послідовних з'єднань (А0, В0, W1 W6 - обмотки з порядковим номером від С0) других та третіх обмоток між собою ввімкнені у першої до шостої; А, В, С, 0 - затискачі вхідних трипроменеву зірку. Спільна точка зірки трьох лафаз; А1, В1, С1, 01 - затискачі вихідних лінійних та нцюгів приєднана до вхідної нульової фази (0). нульової фаз першої групи відповідно; А2, В2, С2, Кожен кінець ланцюга (променя зірки) по одному 02 - затискачі вихідних лінійних та нульової фаз приєднаний до одного затискача вхідної лінійної другої групи відповідно; A3, В3, С3, 03 - затискачі фази. Кожна четверта обмотка має проміжний вивихідних лінійних та нульової фаз третьої групи від, який ділить її на дві рівні за кількістю витків відповідно; 1 6 - точки сполучення обмоток. частини. Проміжний вивід кожної четвертої обмотНа Фіг.2 позначення співпадають із позначенки з'єднаний із затискачем тієї вхідної лінійної фанями Фіг.1. зи, до якої неприєднана одним виводом перша На Фіг.3 позначення співпадають із позначенобмотка, яка розміщена на тому ж стрижні що і нями Фіг.1. четверта обмотка. Усі п'яті W5 та шості W6 обмотНа Фіг.4 позначення співпадають із позначенки мають однакові кількості витків. Кожна п'ята нями Фіг.1, за винятком: 7 - ярмо; 8, 9 та 10 - стриобмотка, наприклад, W5(A1,1) кінцевим виводом 1 жні магнітопроводу. приєднана до кінцевого виводу четвертої обмотки, На Фіг.5 позначено: проміжний вивід якої приєднаний до кінцевого виводу, наприклад, А тієї першої обмотки W1(A,C), W1 W10 - обмотки з порядковим номером від 27 74703 28 яка розташована на одному стрижні з названою на іншому стрижні магнітопроводу, між собою з'єдп'ятою обмоткою. Тут і далі запис W5(A1,1) ознанані однойменними, наприклад, кінцевими вивочає, що п'ята обмотка ввімкнута між вузлами А1 та дами (Фіг.5, Фіг.8)). Три ланцюги послідовних з'єд1. Кожна шоста обмотка, наприклад, W6(A3,2) понань (А0, В0, С0) других та третіх обмоток між чатковим виводом 2 приєднана до початкового собою ввімкнені у трипроменеву зірку (Фіг.5-Фіг.8). виводу четвертої обмотки, проміжний вивід, наСпільна точка зірки трьох ланцюгів приєднана до приклад, А якої приєднаний до початкового виводу вхідної нульової фази (0). Кожен кінець ланцюга тієї першої обмотки W1(A,B), яка розташована на (променя зірки) по одному приєднаний до одного одному стрижні з названою шостою обмоткою затискача вхідної лінійної фази. Четверті W4 об(Фіг.1-Фіг.4). Кожен затискач, наприклад, А1 вихідмотки мають однакові кількості витків. Кожна четної лінійної фази першої групи по одному приєдверта обмотка має проміжний вивід, який ділить її наний до одного початкового виводу п'ятої обмотна дві рівні за кількістю витків частини. Проміжний ки, наприклад, W5(A1,1). Кожен затискач, вивід кожної четвертої обмотки з'єднаний із затиснаприклад, А2 вихідної лінійної фази другої групи качем тієї вхідної лінійної фази, до якого не приєдпо одному приєднаний до одного затискача, нанана ні одним виводом перша обмотка, яка розміприклад, А вхідної лінійної фази. Кожен затискач, щена на тому ж стрижні що і четверта обмотка. Усі наприклад, A3 вихідної лінійної фази третьої групи п'яті W5 та шості W6 обмотки мають однакові кільпо одному приєднаний до одного кінцевого виводу кості витків. Кожна п'ята обмотка, наприклад, шостої обмотки, наприклад, W6(A3,2). Фільтр має W5(A2,12) кінцевим виводом 12 приєднана до кінбільші кратності подавления вищих гармонік при цевого виводу четвертої обмотки, проміжний вивід таких умовах: кількість витків четвертої обмотки якої приєднаний до кінцевого виводу, наприклад, А складає від 8% до 36% від кількості витків першої тієї першої обмотки, наприклад, W1(A,C), яка розобмотки, наприклад, 27,62%; кількість витків п'ятої ташована на одному стрижні з названою п'ятою обмотки складає від 0,25% до 4,5% від кількості обмоткою W5(A2,12). Тут і далі запис W5(A2,12) витків першої обмотки, наприклад, 2,27%; другі та означає, що п'ята обмотка ввімкнута між вузлами треті обмотки між собою з'єднані за схемою зиґзаґ А2 та 12. Кожна шоста обмотка, наприклад, (Фіг.1, Фіг.3, Фіг.4); другі та треті обмотки між соW6(A3,13) початковим виводом 13 приєднана до бою з'єднані за схемою лямбда (Фіг.2); кожна одна початкового виводу четвертої обмотки, проміжний друга обмотка об'єднана по одній з частиною первивід, наприклад, А якої приєднаний до початковошої обмотки, при цьому перша та друга обмотки го виводу тієї першої обмотки, наприклад, знаходяться на спільному стрижні магнітопроводу W1(A,B), яка розташована на одному і тому ж (Фіг.3); провідники четвертої обмотки оточені прострижні з названою шостою обмоткою, наприклад, відниками першої обмотки, а кожен провідник друW6(A3,13) (Фіг.5-Фіг.8). Кожна сьома обмотка погої обмотки оточений провідниками третьої обмотчатковим виводом з'єднана з початковим виводом ки, і навпаки, причому вказані обмотки п'ятої обмотки. Кінцевий вивід п'ятої обмотки прирозташовані на одному стрижні магнітопроводу. єднаний до кінцевого виводу четвертої обмотки. Влаштування Фільтру за другим незалежним Проміжний вивід четвертої обмотки приєднаний до пунктом Формули групи винаходів. До складу фітієї вхідної лінійної фази, до якої не приєднаний льтру (Фіг.5-Фіг.8) входять: три затискачі (А, В, С) жоден, з двох виводів першої обмотки. При цьому вхідних лінійних фаз, один затискач (0) вхідної сьома та перша обмотки повинні бути розташовані нульової фази, шістнадцять затискачів вихідних на одному і тому ж стрижні. Кожна восьма обмотка фаз, дванадцять (А1, В1, С1, А2, В2, С2, A3, В3, кінцевим виводом з'єднана з кінцевим виводом С3, А4, В4, С4) із яких є затискачами лінійних фаз, шостої обмотки, початковий вивід якої приєднаний а чотири (01, 02, 03, 04) є затискачами нульових до початкового виводу четвертої обмотки. Проміфаз; тристрижневий магнітопровід, який складажний вивід четвертої обмотки приєднаний до тієї ється із ярма 7 та стрижнів 8, 9 та 10 (Фіг.8). Зативхідної лінійної фази, до якої неприєднані виводи скачі вихідних фаз поділені на чотири групи: перпершої обмотки. При цьому восьма та перша обша група - А1, В1, С1, 01; друга група - А2, В2, С2, мотки повинні бути розташовані на одному і тому 02; третя група - A3, В3, С3, 03, четверта група ж стрижні. Кожна дев'ята обмотка кінцевим вивоА4, В4, С4, 04. Затискач 0 вхідної нульової фази дом, наприклад, 11 приєднана до кінцевого виводу приєднаний до затискачів 01, 02, 03 та 04 нульосьомої обмотки, наприклад, W7(A2,11), яка через вих фаз першої, другої, третьої та четвертої груп послідовно ввімкнену п'яту обмотку, наприклад, відповідно. На кожному стрижні магнітопроводу W5(A2,12) з'єднана з кінцевим виводом четвертої розміщено по одній котушці. Котушка складається обмотки. Проміжний вивід четвертої обмотки приіз десяти обмоток, які мають назви від першої W1 єднаний до кінцевого виводу тієї першої обмотки, до десятої W10 (Фіг.8). Кожна обмотка споряджена наприклад, W1(A,C), яка розташована на одному початковим та кінцевим виводами. Перші обмотки стрижні з названою дев'ятою обмоткою, наприW1 мають однакові кількості витків і між собою клад, W9(A1,11). Кожна десята обмотка, наприз'єднані у трикутник, а кожна точка з'єднання перклад, W10(A4,14) початковим виводом 14 приєдших обмоток приєднана по одній до одного затиснана до початкового виводу восьмої обмотки, яка кача вхідної лінійної фази. Другі W2 та треті W3 через послідовно ввімкнену шосту обмотку з'єднаобмотки мають однакові кількості витків. Кількість на з початковим виводом четвертої обмотки, провитків другої обмотки складає третину від кількості міжний вивід А якої приєднаний до початкового витків першої обмотки. Кожна друга обмотка W2, виводу тієї першої обмотки, наприклад, W1(A,B), яка розміщена на одному стрижні магнітопроводу, яка розташована на одному стрижні, наприклад, 8 та кожна одна третя обмотка W3, яка розміщена з названою десятою обмоткою (Фіг.8). Кожен зати 29 74703 30 скач, наприклад, А1 вихідної лінійної фази першої воду, та кожна одна третя обмотка W3, яка розмігрупи по одному приєднаний до одного початковощена на іншому стрижні магнітопроводу, між сого виводу дев'ятої обмотки, наприклад, W9(A1,11). бою з'єднані однойменними, наприклад, кінцевими Кожен затискач вихідної лінійної фази другої групи виводами. Три ланцюги послідовних з'єднань (А0, по одному приєднаний до одної точки з'єднання В0, С0) других та третіх обмоток між собою ввімкпочаткових виводів п'ятої та сьомої обмоток. Конені у трипроменеву зірку (Фіг.9-Фіг.12). Спільна жен затискач, наприклад, В3 вихідної лінійної фази точка зірки трьох ланцюгів приєднана до вхідної третьої групи по одному приєднаний до одної точнульової фази (0). Кожен кінець ланцюга (променя ки з'єднання кінцевих виводів шостої, наприклад, зірки) по одному приєднаний до одного затискача W6(B3,17) та восьмої, наприклад, W8(B3,18) обмовхідної лінійної фази. Кожна четверта обмотка має ток (Фіг.5-Фіг.8). А кожен затискач вихідної лінійної проміжний вивід, який ділить її на дві рівні за кільфази четвертої групи по одному приєднаний до кістю витків частини. Проміжний вивід кожної четодного кінцевого виводу десятої обмотки (Фіг.5вертої обмотки з'єднаний із затискачем тієї вхідної Фіг.8). Другі та треті обмотки між собою з'єднані за лінійної фази, до якого не приєднана жодним висхемою зиґзаґ (Фіг.5, фіг7, Фіг.8). Другі та треті водом перша обмотка, яка розміщена на тому ж обмотки між собою з'єднані за схемою лямбда стрижні що і четверта обмотка. Усі п'яті W5 та шо(Фіг.6). Кожна одна друга обмотка об'єднана по сті W6 обмотки мають однакові кількості витків. одній із частиною першої обмотки, при цьому перКожна п'ята обмотка, наприклад, W5(A2,12) кінцеша та друга обмотки повинні знаходитися на співим виводом 12 приєднана до кінцевого виводу льному стрижні магнітопроводу (Фіг.7). Провідники четвертої обмотки, проміжний вивід якої приєднакожної четвертої обмотки оточені провідниками ний до кінцевого виводу, наприклад, А тієї першої першої обмотки, а кожен провідник другої обмотки обмотки W1(A,C), яка розташована на одному оточений провідниками третьої обмотки, і навпаки, стрижні з названою п'ятою обмоткою W5(A2,12). причому вказані обмотки розташовані на одному Тут і далі запис W5(A2,12) означає, що п'ята обмострижні магнітопроводу (Фіг.6-Фіг.8). Фільтр має тка ввімкнута між вузлами А2 та 12. Кожна шоста більші кратності подавлення вищих гармонік при обмотка, наприклад, W6(A3,13) початковим вивотаких умовах: кількість витків четвертої обмотки дом 13 приєднана до початкового виводу четверскладає від 5,5% до 19,04% від кількості витків тої обмотки, проміжний вивід, наприклад, А якої першої обмотки, наприклад, 14,51%; кількість витприєднаний до початкового виводу тієї першої ків п'ятої обмотки складає від 009% до 1,01% від обмотки, наприклад, W1(A,B), яка розташована на кількості витків першої обмотки, наприклад, 0,57%; одному і тому ж стрижні з названою шостою обмокількість витків сьомої обмотки складає від 5,65% ткою, наприклад, W6(A3,13) (Фіг.9-Фіг.12). Кожна до 14,88% від кількості витків першої обмотки, надев'ята обмотка кінцевим виводом, наприклад, А2 приклад, 12,31%; кількість витків дев'ятої обмотки приєднана до початкового виводу п'ятої обмотки, складає від 0,73% до 7,92% від кількості витків наприклад, W5(A2,12), яка кінцевим виводом з'єдпершої обмотки, наприклад, 4,05%. нана з кінцевим виводом четвертої обмотки. ПроВлаштування фільтру за третім незалежним міжний вивід четвертої обмотки приєднаний до пунктом формули групи винаходів. До складу фікінцевого виводу тієї першої обмотки, наприклад, льтру (Фіг.9-Фіг.12) входять: три затискачі (А, В, С) W1(A,C), яка розташована на одному стрижні з вхідних лінійних фаз, один затискач (0) вхідної названою дев'ятою обмоткою, наприклад, нульової фази, шістнадцять затискачів вихідних W9(A2,11). Кожна десята обмотка, наприклад, фаз, дванадцять (А1, В1, С1, А2, В2, С2, A3, В3, VV10(A3,14) початковим виводом A3 приєднана до С3, А4, В4, С4) із яких є затискачами лінійних фаз, кінцевого виводу шостої обмотки, яка початковим а чотири (01, 02, 03, 04) є затискачами нульових виводом з'єднана з початковим виводом четвертої фаз; тристрижневий магнітопровід, який складаобмотки, проміжний вивід А якої приєднаний до ється із ярма 7 та стрижнів 8, 9 та 10. Затискачі початкового виводу тієї першої обмотки, напривихідних фаз поділені на чотири групи: перша груклад, W1(A,B), яка розташована на одному стрижпа - А1, В1, С1, 01; друга група - А2, В2, С2, 02; ні, наприклад, 8 з названою десятою обмоткою. третя група - A3, В3, С3, 03, четверта група - А4, Кожна сьома обмотка початковим виводом з'єднаВ4, С4, 04. Затискач 0 вхідної нульової фази приєна з початковим виводом дев'ятої обмотки. Кінцеднаний до затискачів 01, 02, 03 та 04 нульових вий вивід дев'ятої обмотки через послідовно ввімфаз першої, другої, третьої та четвертої груп відкнену п'яту обмотку приєднаний до кінцевого повідно. На кожному стрижні магнітопроводу розвиводу четвертої обмотки. Проміжний вивід четвеміщено по одній котушці. Котушка складається із ртої обмотки приєднаний до тієї вхідної лінійної десяти обмоток, які мають назви від першої W1 до фази, до якої не приєднані два виводи першої обдесятої VV10 (Фіг.12). Перші обмотки W1 мають мотки. При цьому сьома та перша обмотки повинні однакові кількості витків і між собою з'єднані у трибути розташовані на одному і тому ж стрижні. Кожкутник, а кожна точка з'єднання перших обмоток на восьма обмотка кінцевим виводом з'єднана з приєднана по одній до одного затискача вхідної кінцевим виводом десятої обмотки, початковий лінійної фази. Кожна обмотка споряджена початвивід якої через послідовно ввімкнену шосту обковим та кінцевим виводами. Другі W2 та треті W3 мотку приєднаний до початкового виводу четверобмотки мають однакові кількості витків. Кількість тої обмотки. Проміжний вивід четвертої обмотки витків другої обмотки складає третину від кількості приєднаний до тієї вхідної лінійної фази, напривитків першої обмотки. Четверті W4 обмотки маклад, А, до якої не приєднані виводи першої обмоють однакові кількості витків. Кожна друга обмотка тки, наприклад, W1(B,C) . При цьому восьма, наW2, яка розміщена на одному стрижні магнітопроприклад, W8(A4,14) та перша, наприклад, W1(B,C) 31 74703 32 обмотки повинні бути розташовані на одному і витків другої обмотки складає третину від кількості тому ж стрижні, наприклад, 9. Кожен затискач, навитків першої обмотки. Кожна друга обмотка W2, приклад, А1 вихідної лінійної фази першої групи по яка розміщена на одному стрижні магнітопроводу, одному приєднаний до одного кінцевого виводу та кожна одна третя обмотка W3, яка розміщена сьомої обмотки, наприклад, W7(A1,11). Кожен зана іншому стрижні магнітопроводу, між собою з'єдтискач вихідної лінійної фази другої групи по однані однойменними, наприклад, кінцевими вивоному приєднаний до одної точки з'єднання початдами (Фіг.13). Три ланцюги послідовних з'єднань кового виводу п'ятої та кінцевого виводу дев'ятої (А0, В0, С0) других та третіх обмоток між собою обмоток. Кожен затискач, наприклад, ВЗ вихідної ввімкнені у трипроменеву зірку (Фіг.13-Фіг.16). Спілінійної фази третьої групи по одному приєднаний льна точка зірки трьох ланцюгів приєднана до вхідо одної точки з'єднання кінцевого виводу шостої, дної нульової фази (0). Кожен кінець ланцюга наприклад, W6(B3,17) обмотки та початкового ви(променя зірки) по одному приєднаний до одного воду десятої обмотки, наприклад, W10(B3,18) обзатискача вхідної лінійної фази. Четверті W4 обмоток. А кожен затискач вихідної лінійної фази мотки мають однакові кількості витків. Кожна четчетвертої групи по одному приєднаний до одного верта обмотка має проміжний вивід, який ділить її початкового виводу восьмої обмотки (Фіг.9-Фіг.12). на дві рівні за кількістю витків частини. Проміжний Другі та треті обмотки між собою з'єднані за схевивід кожної четвертої обмотки з'єднаний із затисмою зиґзаґ (Фіг.9, Фіг.11, Фіг.12). Другі та треті обкачем тієї вхідної лінійної фази, до якого не приєдмотки між собою з'єднані за схемою лямбда нана ні одним виводом перша обмотка, яка розмі(Фіг.10). Кожна одна друга обмотка об'єднана по щена на тому ж стрижні що і четверта обмотка. Усі одній із частиною першої обмотки, при цьому перп'яті W5 та шості W6 обмотки мають однакові кільша та друга обмотки знаходяться на спільному кості витків. Кожна п'ята обмотка, наприклад, стрижні магнітопроводу (Фіг.11). Провідники кожної W5(A2,12) кінцевим виводом 12 приєднана до кінчетвертої обмотки оточені провідниками першої цевого виводу четвертої обмотки, проміжний вивід обмотки, а кожен провідник другої обмотки оточеякої приєднаний до кінцевого виводу, наприклад, А ний провідниками третьої обмотки, і навпаки, притієї першої обмотки, наприклад, W1(A,C), яка розчому вказані обмотки розташовані на одному ташована на одному стрижні з названою тут п'ястрижні магнітопроводу (фіг9 - Фіг.12). Фільтр має тою обмоткою W5(A2,12). Тут і далі запис більші кратності подавления вищих гармонік при W5(A2,12) означає, що п'ята обмотка ввімкнута таких умовах: кількість витків четвертої обмотки між вузлами А2 та 12. Кожна шоста обмотка, наскладає від 5,5% до 19,04% від кількості витків приклад, W6(A4,13) початковим виводом 13 приєпершої обмотки, наприклад, 14,51%; кількість витднана до початкового виводу четвертої обмотки, ків п'ятої обмотки складає від 0,09% до 1,01% від проміжний вивід, наприклад, А якої приєднаний до кількості витків першої обмотки, наприклад, 0,57%; початкового виводу тієї першої обмотки, наприкількість витків сьомої обмотки складає від 5,65% клад, W1(A,B), яка розташована на одному і тому до 14,88% від кількості витків першої обмотки, наж стрижні з названою тут шостою обмоткою, наприклад, 12,31%; кількість витків дев'ятої обмотки приклад, W6(A4,13) (Фіг.13-Фіг.16). Кожна сьома складає від 0,73% до 7,92% від кількості витків обмотка початковим виводом з'єднана з початкопершої обмотки, наприклад, 4,05%. вим виводом п'ятої обмотки. Кінцевий вивід п'ятої Влаштування фільтру за четвертим незалежобмотки приєднаний до кінцевого виводу четверним пунктом формули групи винаходів. До складу тої обмотки. Проміжний вивід четвертої обмотки фільтру (Фіг.13-Фіг.16) входять: три затискачі (А, В, приєднаний до тієї вхідної лінійної фази, до якої не С) вхідних лінійних фаз, один затискач (0) вхідної приєднаний жоден з двох виводів першої обмотки. нульової фази, двадцять затискачів вихідних фаз, При цьому сьома та перша обмотки повинні бути п'ятнадцять (А1, В1, С1, А2, В2, С2, A3, В3, С3, А4, розташовані на одному і тому ж стрижні. Кожна В4, С4, А5, В5, С5) із яких є затискачами лінійних восьма обмотка кінцевим виводом з'єднана з кінфаз, а п'ять (01, 02, 03, 04, 05) є затискачами нуцевим виводом шостої обмотки, початковий вивід льових фаз; тристрижневий магнітопровід, який якої приєднаний до початкового виводу четвертої складається із ярма 7 та стрижнів 8, 9 та 10 обмотки. Проміжний вивід четвертої обмотки при(Фіг.16). Затискачі вихідних фаз поділені на п'ять єднаний до тієї вхідної лінійної фази, до якої не груп: перша група - А1, В1, С1, 01; друга група приєднаний ні один вивід першої обмотки. При А2, В2, С2, 02; третя група - A3, В3, С3, 03, четвецьому восьма та перша обмотки повинні бути розрта група - А4, В4, С4, 04, п'ята група - А5, В5, С5, ташовані на одному і тому ж стрижні. Кожна дев'я05, Затискач 0 вхідної нульової фази приєднаний та обмотка кінцевим виводом, наприклад, 11 придо затискачів 01, 02, 03, 04 та 05 вихідних нульоєднана до кінцевого виводу сьомої обмотки, вих фаз першої, другої, третьої та четвертої груп наприклад, W7(A2,11), яка через послідовно ввімвідповідно. На кожному стрижні магнітопроводу кнену п'яту обмотку, наприклад, W5(A2,12) з'єднарозміщено по одній котушці. Котушка складається на з кінцевим виводом четвертої обмотки. Проміжіз десяти обмоток, які мають назви від першої W1 ний вивід четвертої обмотки приєднаний до до десятої W10 (Фіг.16). Кожна обмотка споряджекінцевого виводу тієї першої обмотки, наприклад, на початковим та кінцевим виводами. Перші обмоW1(A,C), яка розташована на одному стрижні з тки W1 мають однакові кількості витків і між собою названою дев'ятою обмоткою, наприклад, з'єднані у трикутник, а кожна точка з'єднання перW9(A1,11). Кожна десята обмотка, наприклад, ших обмоток приєднана по одній до одного затисW10(A5,14) початковим виводом 14 приєднана до кача вхідної лінійної фази. Другі W2 та треті W3 початкового виводу восьмої обмотки, яка через обмотки мають однакові кількості витків. Кількість послідовно ввімкнену шосту обмотку з'єднана з 33 74703 34 початковим виводом четвертої обмотки, проміжоднакові кількості витків і між собою з'єднані у триний вивід А якої приєднаний до початкового вивокутник, а кожна точка з'єднання перших обмоток ду тієї першої обмотки, наприклад, W1(A,B), яка приєднана по одній до одного затискача вхідної розташована на одному стрижні, наприклад, 8 з лінійної фази. Кожна обмотка споряджена початназваною десятою обмоткою (Фіг.16). Кожен затиковим та кінцевим виводами. Другі W2 та треті W3 скач, наприклад, А1 вихідної лінійної фази першої обмотки мають однакові кількості витків. Кількість групи по одному приєднаний до одного початкововитків другої обмотки складає третину від кількості го виводу дев'ятої обмотки, наприклад, W9(A1,11). витків першої обмотки. Четверті W4 обмотки маКожен затискач вихідної лінійної фази другої групи ють однакові кількості витків. Кожна друга обмотка по одному приєднаний до одної точки з'єднання W2, яка розміщена на одному стрижні магнітопропочаткових виводів п'ятої та сьомої обмоток. Ководу, та кожна одна третя обмотка W3, яка розміжен затискач, наприклад, В3 вихідної лінійноїфази щена на іншому стрижні магнітопроводу, між сотретьої групи по одному приєднаний до одного бою з'єднані однойменними, наприклад, кінцевими затискача, наприклад, В вхідної лінійної фази. Ковиводами. Три ланцюги послідовних з'єднань (А0, жен затискач, наприклад, В4 вихідної лінійної фази В0, С0) других та третіх обмоток між собою ввімкчетвертої групи по одному приєднаний до одної нені у трипроменеву зірку. Спільна точка зірки точки з'єднання кінцевих виводів шостої, напритрьох ланцюгів приєднана до вхідної нульової факлад, W6(B4,17) та восьмої, наприклад, W8(B4,18) зи (0) (Фіг.17-Фіг.20). Кожен кінець ланцюга (прообмоток (Фіг.13-Фіг.16). А кожен затискач, наприменя зірки) по одному приєднаний до одного затиклад, С5 вихідної лінійної фази п'ятої групи по одскача вхідної лінійної фази. Кожна четверта ному приєднаний до одного кінцевого виводу деобмотка має проміжний вивід, який ділить її на дві сятої обмотки, наприклад, W10(C5,22). Другі та рівні за кількістю витків частини. Проміжний вивід треті обмотки між собою з'єднані за схемою зиґзаґ кожної четвертої обмотки з'єднаний із затискачем (Фіг.13, Фіг.15, Фіг.16). Другі та треті обмотки між тієї вхідної лінійної фази, до якого не приєднана собою з'єднані за схемою лямбда (Фіг.14). Кожна одним виводом перша обмотка, яка розміщена на одна друга обмотка об'єднана по одній із частиною тому ж стрижні що і четверта обмотка. Усі п'яті W5 першої обмотки, при цьому перша та друга обмотта шості W6 обмотки мають однакові кількості витки знаходяться на спільному стрижні магнітопроків. Кожна п'ята обмотка, наприклад, W5(A2,12) воду (Фіг.15). Провідники кожної четвертої обмотки кінцевим виводом 12 приєднана до кінцевого виоточені провідниками першої обмотки, а кожен воду четвертої обмотки, проміжний вивід якої припровідник другої обмотки оточений провідниками єднаний до кінцевого виводу, наприклад, А тієї третьої обмотки, і навпаки, причому вказані обмотпершої обмотки W1(A,C), яка розташована на одки розташовані на одному стрижні магнітопроводу ному стрижні з названою п'ятою обмоткою (Фіг.13, Фіг.15, Фіг.16). Фільтр має більші кратності W5(A2,12). Тут і далі запис W5(A2,12) означає, що подавления вищих гармонік при таких умовах: кіп'ята обмотка ввімкнута між вузлами А2 та 12. Колькість витків четвертої обмотки складає від 8% до жна шоста обмотка, наприклад, W6(A4,13) почат23% від кількості витків першої обмотки, наприковим виводом 13 приєднана до початкового виклад, 19,04%; кількість витків п'ятої обмотки склаводу четвертої обмотки, проміжний вивід, дає від 0% до 1,5% від кількості витків першої обнаприклад, А якої приєднаний до початкового вимотки, наприклад, 1,01%; кількість витків сьомої воду тієї першої обмотки, наприклад, W1(A,B), яка обмотки складає від 4% до 10,5% від кількості витрозташована на одному і тому ж стрижні з назваків першої обмотки, наприклад, 8,22%; кількість ною шостою обмоткою, наприклад, W6(A4,13) витків дев'ятої обмотки складає від 0,8% до 4,5% (Фіг.17-Фіг.20). Кожна дев'ята обмотка кінцевим від кількості витків першої обмотки, напрививодом, наприклад, А2 приєднана до початкового клад, 3,01%. виводу п'ятої обмотки, наприклад, W5(A2,12), яка Влаштування Фільтру за п'ятим незалежним кінцевим виводом з'єднана з кінцевим виводом пунктом формули групи винаходів. До складу фічетвертої обмотки. Проміжний вивід четвертої льтру (Фіг.17-Фіг.20) входять: три затискачі (А, В, обмотки приєднаний до кінцевого виводу тієї перС) вхідних лінійних фаз, один затискач (0) вхідної шої обмотки, наприклад, W1(A,C), яка розташованульової фази, двадцять затискачів вихідних фаз, на на одному стрижні з названою дев'ятою обмотп'ятнадцять (А1, В1, С1, А2, В2, С2, A3, В3, С3, А4, кою, наприклад, W9(A2,11). Кожна десята обмотка, В4, С4, А5, В5, С5) із яких є затискачами лінійних наприклад, W10(A4,14) початковим виводом А4 фаз, а п'ять (01, 02, 03, 04, 05) є затискачами нуприєднана до кінцевого виводу шостої обмотки, льових фаз; тристрижневий магнітопровід, який яка початковим виводом з'єднана з початковим складається із ярма 7 та стрижнів 8, 9 та 10. Затививодом четвертої обмотки, проміжний вивід А скачі вихідних фаз поділені на п'ять груп: перша якої приєднаний до початкового виводу тієї першої група - А1, В1, С1, 01; друга група - А2, В2, С2, 02; обмотки, наприклад, W1(A,B), яка розташована на третя група - A3, В3, С3, 03, четверта група - А4, одному стрижні, наприклад, 8 з названою десятою В4, С4, 04, п'ята група - А5, В5, С5, 05. Затискач 0 обмоткою. Кожна сьома обмотка початковим вивхідної нульової фази приєднаний до затискачів водом з'єднана з початковим виводом дев'ятої 01, 02, 03, 04 та 05 нульових фаз першої, другої, обмотки. Кінцевий вивід дев'ятої обмотки через третьої, четвертої та п'ятої груп відповідно. На послідовно ввімкнену п'яту обмотку приєднаний до кожному стрижні 8, 9 та 10 магнітопроводу розмікінцевого виводу четвертої обмотки. Проміжний щено по одній котушці. Котушка складається із вивід четвертої обмотки приєднаний до тієї вхідної десяти обмоток, які мають назви від першої W1 до лінійної фази, до якої не приєднані два виводи десятої W10 (Фіг.20). Перші обмотки W1 мають першої обмотки. При цьому сьома та перша обмо 35 74703 36 тки повинні бути розташовані на одному і тому ж лінійними фазами. При роботі фільтру нелінійні стрижні. Кожна восьма обмотка, наприклад, електроприймачі приєднані до кожного із трьох W8(A5,14) кінцевим виводом з'єднана з кінцевим фідерів. Кожний з фідерів має трифазну чотирипвиводом десятої обмотки, початковий вивід якої ровідну систему напруг. Трифазна система напруг через послідовно ввімкнену шосту обмотку приєдодного фідера зсунута по фазі на кут α по віднонаний до початкового виводу четвертої обмотки. шенню до трифазної системи напруг іншого фідеПроміжний вивід четвертої обмотки приєднаний до ра. Нелінійні електроприймачі, ввімкнені між лінійтієї вхідної лінійної фази, наприклад, А, до якої не ною та нульовою фазами, генерують струми приєднані виводи першої обмотки, наприклад, вищих гармонік, порядкові номери яких є непарW1(B,C). При цьому восьма, наприклад, ними та знаходяться у діапазоні від третьої до W8(A5,14). та перша, наприклад, W1(B,C) обмотки сорок дев'ятої і вище. Подавления струмів нульоповинні бути розташовані на одному і тому ж вої послідовності основної та вищих гармонік відстрижні, наприклад, 9. Кожен затискач, наприклад, бувається наступним чином. Другі та треті обмотки А1 вихідної лінійної фази першої групи по одному між собою з'єднані у зиґзаґ. Особливості цього приєднаний до одного кінцевого виводу сьомої з'єднання у даному фільтрі полягає у тому, що обмотки, наприклад, W7(A1,11). Кожен затискач, другі та треті обмотки зиґзаґу не є самостійними, наприклад, В2 вихідної лінійної фази другої групи оскільки крім них на стрижні магнітопроводу знапо одному приєднаний до одної точки з'єднання ходяться ще вісім обмоток, які можуть намагнітити початкового виводу п'ятої, наприклад, W5(B2,16) даний стрижень, в результаті чого зиґзаґ втратить та кінцевого виводу дев'ятої, наприклад, свої властивості. Властивість зиґзаґу у зв'язаних W9(B2,15) обмоток. Кожен затискач, наприклад, схемах може бути збереженою при умові, що С3 вихідної лінійної фази третьої групи по одному струми у гілках зиґзаґу не приводять до додаткоприєднаний до одного затискача вхідної лінійної вого намагнічування стрижнів магнітопроводу. Екфази, наприклад, В. Кожен затискач, наприклад, спериментально встановлено, що і у даному випаВ4 вихідної лінійної фази четвертої групи по однодку зиґзаґ має малий опір нульової послідовності му приєднаний до одної точки з'єднання кінцевого (Фіг.1). Малий опір нульової послідовності має виводу шостої, наприклад, W6(B4,17) обмотки та лямбдоподібна схема з'єднання других та третіх початкового виводу десятої обмотки, наприклад, обмоток (Фіг.2), а також схеми, у яких другі обмотW10(B4,18) обмоток. А кожен затискач, наприклад, ки зиґзаґу об'єднані з частиною перших обмоток А5 вихідної лінійної фази п'ятої групи по одному (Фіг.3). Крім того, при приєднанні приймачів до приєднаний до одного початкового виводу восьмої першого та третього фідерів по четвертих та п'яобмотки, наприклад, W8(A5,14). Другі та треті обтих обмотках протікають струми нульової послідомотки між собою з'єднані за схемою зиґзаґ (Фіг.17, вності, але вони також не намагнічують стрижні, Фіг.19, Фіг.20). Другі та треті обмотки між собою оскільки намагнічуючі ампер-витки цих обмоток з'єднані за схемою лямбда (Фіг.18). Кожна одна врівноважуються розмагнічуючими ампер-витками друга обмотка об'єднана по одній із частиною перших обмоток. Тому дія фільтру нульової посліпершої обмотки, при цьому перша та друга обмотдовності поширюється на всі вихідні фідери. ки знаходяться на спільному стрижні магнітопроФільтр має малий опір нульової послідовності Zok воду (Фіг.19). Провідники кожної четвертої обмотки для струмів k-их гармонік. Дія фільтру полягає у оточені провідниками першої обмотки, а кожен закорочуванні струмів нульової послідовності випровідник другої обмотки оточений провідниками щих гармонік, які виникають у нелінійних електротретьої обмотки, і навпаки, причому вказані обмотприймачах. У відповідності із рівнянням (2) напруки розташовані на одному стрижні магнітопроводу га нульової послідовності Uok у пункті приєднання(Фіг.17, Фіг.19, Фіг.20). Фільтр має більші кратності фільтру до розподільчої мережі дорівнює нулеві. подавления вищих гармонік при таких умовах: кіUok=lok*Zok (2) лькість витків четвертої обмотки складає від 8% до В результаті цього фільтр при трьох (ф=3) фі23% від кількості витків першої обмотки, напридерах забезпечує коефіцієнти подавления вищих клад, 19,04%; кількість витків п'ятої обмотки склагармонік струму, вказані у таблиці 1. дає від 0% до 1,5% від кількості витків першої обТаблиця 1 мотки, наприклад, 1,01%; кількість витків сьомої обмотки складає від 4% до 10,5% від кількості витКратність подавлення нульових ків першої обмотки, наприклад, 8,22%; кількість складових основної вищих гармонік струму при ф=3 витків дев'ятої обмотки складає від 0,8% до 4,5% 1 3 6 9 12 15 18 21 27 30 33 36 39 від кількості витків першої обмотки, напри6-12 5-8 4-7 4-7 4-6 4-6 3-6 3-6 3-6 3-6 3-6 3-6 3-6 клад, 3,01%. Робота фільтру. У даний час масово використовуються також Робота фільтру за першим незалежним пункнелінійні приймачі електричної енергії, які вмикатом формули групи винаходів. Даний фільтр викоються між лінійними фазами. Такі приймачі виклинує дві функції: функцію придавлення струму нукають у трифазній мережі струми вищих гармонік, льової складової основної та вищих гармонік порядковий номер k яких визначається за виразом струму, викликаних нелінійними електроприйма(1): k=6N±1, де Ν - довільне ціле число. При цьому чами, ввімкненими між лінійною та нульовою фаk=5, 7, 11, 13, ... , тобто k виражене непарним чисзами, а також функцію взаємної компенсації симелом, некратним трьом. Вказані приймачі викликатричних складових прямої та зворотної ють також парні гармоніки струмів. Типовим предпослідовності струму вищих гармонік, викликаних ставником цієї групи нелінійних приймачів є нелінійними електроприймачами, ввімкненими між 37 74703 38 тиристорний привід змінного струму. Друга функкут -α також порівняно з трифазною системою друція фільтру, який пропонується, полягає у взаємній гого фідера. Основна властивість фільтру полягає компенсації струмів вищих непарних та парних у тому, що поворот фазних кутів трифазної систегармонік, які некратні трьом. Компенсація вищих ми напруг і-того фідера на кут ±α(і) приводить до гармонік відбувається таким чином. Кожен із трьох повороту фазних кутів гармонік струму на вході фідерів приєднаний до однієї групи затискачів фіфільтру (затискачі А, В, С) на кут ±α(і)(k±1). Взаємльтру. Припустимо, що всі фідери живлять три на повна компенсація струмів вищих гармонік має однотипні електроприймачі, наприклад, тиристорні місце на вході фільтру за умови (3) приводи змінного струму однакової потужності. У i 3 Iik cos( (i)(k 1)) 0 (3) фільтрі в напрямку від мережі до нелінійних прийi 1 мачів відбувається пофазно - симетричне мноде і - порядковий номер фідера, а Іік - діюче ження кількості лінійних фаз напруги, а у зворотзначення струму k-ої гармоніки в лінійному проводі ному напрямку відбувається перетворення та і-того фідера. Кратність взаємної компенсації висумування струмів. Трифазна система напруг щих гармонік струму при трьох (ф=3) фідерах, які першого фідера (затискачі А1, В1, С1, 01) зсунута рівномірно завантажені нелінійними приймачами, на кут +α порівняно з трифазною системою другопоказана у таблиці 2. го фідера (А2, В2, С2, 02), а трифазна система напруг третього фідера (А3, В3, С3, 03) зсунута на Таблиця 2 Кратність взаємної компенсації вищих гармонік струмів при ф=3 α/k π/12 π/9 5 3,00 >20 7 3,00 >20 11 3,00 >20 13 3,00 >20 17 3,00 1,00 19 3,00 1,00 23 1.00 >20 25 1,00 >20 29 3,00 >20 31 3,00 >20 35 3,00 1,00 37 3,00 1,00 41 3,00 >20 43 3,00 >20 47 1,00 >20 49 1,00 >20 Даний фільтр компенсує також струми симетричних складових парних гармонік (таблиця 3). Таблиця 3 Кратність взаємної компенсації симетричних складових прямої та зворотної послідовностей вищих парних гармонік струмів при ф=3 α/k π/12 π/9 2 1,24 1,50 4 1,24 1,50 8 2,41 3,00 10 2,41 3,00 14 2,41 1,50 16 2,41 1,50 Отже поєднання двох функцій в одному фільтрі зменшує коефіцієнт спотворення синусоїдності струмів та напруг не менше ніж у 3-4 разів, що підвищує якість струмів та напруг до рівня, допустимого стандартами. Робота Фільтру за другим незалежним пунктом формули групи винаходів. Даний фільтр також виконує дві функції: функцію подавлення струму нульової складової основної та вищих гармонік струму, викликаних нелінійними електроприймачами, ввімкненими між лінійною та нульовою фазами, а також функцію взаємної компенсації симетричних складових прямої та зворотної послідовності струмів вищих гармонік, викликаних нелінійними електроприймачами, ввімкненими між лінійними фазами: При роботі фільтр приєднаний до розподільчої трифазної мережі, а до затискачів вихідних фаз фільтру приєднані чотири фідери. Нелінійні електроприймачі приєднані до кожного з чотирьох фідерів (Фіг.21). Кожний із фідерів має трифазну чотирипровідну систему напруг. Трифазна система напруг одного фідера зсунута по фазі на кут α по відношенню до трифазної системи напруг іншого фідера. Нелінійні електроприймачі, ввімкнуті між лінійною та нульовою фазами, генерують струми вищих гармонік, порядкові номери яких є непарними та знаходяться у діапазоні від третьої до сорок дев'ятої і вище. Подавления струмів нульової послідовності основної та вищих гармонік відбувається наступним чином. Подавити вищі гармоніки можна двома способами: або пос 20 1,24 1,50 22 1,24 1,50 26 1,24 3,00 28 1,24 3,00 32 2,41 1,50 34 2,41 1,50 38 2,41 1,50 40 2,41 1,50 лідовно у коло вищих гармонік струму включити опір, що прямує до нескінченності, або паралельно до джерела гармонік струму ввімкнути опіршунт, величина якого прямує до нуля. У даних фільтрів опір нульової послідовності, прямує до нуля. Опір нульової послідовності, близький до нульового значення, створений послідовними з'єднаннями других та третіх обмоток (Фіг.5-Фіг.8). Другі та треті обмотки між собою з'єднані у зиґзаґ, (Фіг.5, Фіг.7, Фіг.8). Особливості цього з'єднання у даному фільтрі полягає у тому, що другі та треті обмотки зиґзаґу не є самостійними, оскільки крім них на стрижні магнітопроводу знаходяться ще вісім обмоток, які можуть намагнітити даний стрижень, в результаті чого зиґзаґ втратить свої властивості. Властивість зиґзаґу (забезпечувати порівняно малий опір нульової послідовності) у зв'язаних схемах може бути збереженою при умові, що струми у гілках зиґзаґу не приводять до додаткового намагнічування стрижнів магнітопроводу у всіх режимах фільтру. Експериментально встановлено, що у даному випадку зиґзаґ має малий опір нульової послідовності (Фіг.5) незалежно від струмів решти восьми обмоток. Малий опір нульової послідовності має також лямбдоподібна схема з'єднання других та третіх обмоток (Фіг.6), а також схеми, у яких другі обмотки зиґзаґу об'єднані з частиною перших обмоток (Фіг.7). Крім того, при приєднанні приймачів до першого, другого, третього та четвертого фідерів по обмотках (від четвертого порядкового номера по десятий) проті 39 74703 40 кають струми нульової послідовності, які також не пункті приєднання фільтру до розподільчої мережі намагнічують стрижні, оскільки намагнічуючі ампрямує до нуля, оскільки опір нульової послідовпер-витки цих обмоток врівноважуються розмагніності Zok має мале значення. чуючими ампер-витками перших обмоток. Тому дія Uok=lok*Zok (4) фільтру нульової послідовності поширюється на Це означає, що фільтр закорочує струми нувсі вихідні фідери. Фільтр має малий опір нульової льової послідовності на себе і не пропускає їх до послідовності Zok для струмів k-их гармонік. Дія розподільчого трансформатора. Фільтр при чотифільтру полягає у закорочуванні струмів нульової рьох (ф=4) фідерах забезпечує коефіцієнти подапослідовності вищих гармонік, які виникають у невления вищих гармонік струму, вказані у таблилінійних електроприймачах. У відповідності із рівці 4. нянням (4) напруга нульової послідовності Uok у Таблиця 4 Кратність подавлення нульових складових основної і вищих гармонік струму при ф=4 1 6-8 3 5-6 6 4-5 9 4-5 12 4-5 15 4-5 18 4-5 21 3-4 Розглянемо взаємну компенсацію вищих гармонік, генерованих нелінійними приймачами електричної енергії, які вмикаються між лінійними фазами. Як правило, такі приймачі викликають у трифазній мережі струми вищих гармонік, порядковий номер k яких визначається за виразом (1), тобто k=6N±1, де N - довільне ціле число. Число k виражене непарним числом, некратним трьом. Типовим представником цієї групи нелінійних приймачів є тиристорні випрямлячі. Крім непарних гармонік такі нелінійні приймачі генерують струми парних гармонік прямої та зворотної послідовності. Друга функція фільтру, що заявляється, полягає у взаємній компенсації струмів як вищих непарних некратних трьом гармонік так і парних гармонік. Компенсація вищих гармонік відбувається таким чином. Кожен із чотирьох фідерів приєднаний до затискачів вихідних фаз фільтру. Припустимо, що всі фідери живлять однотипні нелінійні електоприймачі, наприклад, тиристорні випрямлячі. У фільтрі в напрямку від мережі до нелінійних приймачів відбувається пофазно-симетричне множення кількості лінійних фаз напруги, а у зворотному напрямку відбувається перетворення та сумування струмів. Трифазна система напруг першого фідера 24 3-4 27 3-4 30 3-4 33 3-4 36 3-4 39 3-4 (затискачі А1, В1, С1, 01) зсунута на кут +α порівняно з трифазною системою напруг другого фідера (затискачі А2, В2, С2, 02). Трифазна система напруг другого фідера зсунута на кут +α порівняно з трифазною системою напруг третього фідера (А3, В3, С3, 03). Трифазна система напруг третього фідера зсунута на кут α порівняно з трифазною системою напруг четвертого фідера (А4, В4, С4, 04). Основна властивість фільтру полягає у тому, що поворот фазних кутів трифазної системи напруг і-того фідера на кут ±α(і) приводить до повороту фазного кута струму k-οϊ гармоніки на вході фільтру (затискачі А, В, С) на кут ±α(i)(k±1). Повна взаємна компенсація струмів вищих гармонік має місце при умові (5) 4 Iik cos( (i)(k 1)) (5) 0 i 1 де і - порядковий номер фідера, а Ііk - діюче значення струму k-ої гармоніки в і-тому фідерів. Кратність взаємної компенсації вищих гармонік струму при чотирьох (ф=4) фідерах, рівномірно завантажених нелінійними приймачами, показана у таблиці 5. Таблиця 5 Кратність взаємної компенсації вищих гармонік струмів при ф=4 α π/15 π/12 5 4,00 >20 7 4,00 >20 11 4,00 >20 13 4,00 >20 17 4,00 >20 19 4,00 >20 23 4,00 1,00 25 4,00 1,00 29 1,00 >20 31 1,00 >20 35 4,00 >20 37 4,00 >20 41 4,00 >20 43 4,00 >20 47 4,00 1,00 49 4,00 1,00 Крім непарних некратних трьом гармонік фільтр компенсує також парні гармоніки. Кратність взаємної компенсації струмів парних гармонік вказана у таблиці 6. Таблиця 6 Кратність взаємної компенсації симетричних складових прямої та зворотної послідовностей вищих парних гармонік струмів при ф=4 α/k 12° π/15 15° π/12 2 1,30 1,53 4 1,30 1,53 8 5,51 3,69 10 5,51 3,69 14 16 3,69 3,69 Поєднання двох функцій в одному фільтрі з чотирма групами затискачів зменшує коефіцієнт спотворення синусоїдності струмів та напруг не менше ніж у 3,5-4,5 рази, що підвищує якість струмів та напруг до рівня, допустимого стандартами. 20 5,51 1,53 22 5,51 1,53 26 1,30 1,53 28 1,30 1,53 32 1,30 3,69 34 1,30 3,69 38 5,51 3,69 40 5,51 3,69 Робота фільтру за третім незалежним пунктом формули групи винаходів. Даний фільтр також виконує дві функції: функцію подавлення струму нульової складової основної та вищих гармонік струму, викликаних неліній 41 74703 42 ними електроприймачами, ввімкненими між лінійняно малий опір нульової послідовності) у зв'язаною та нульовою фазами, а також функцію взаємних схемах може бути збереженою при умові, що ної компенсації симетричних складових прямої та струми у гілках зиґзаґу не приводять до додаткозворотної послідовності струмів вищих гармонік, вого намагнічування стрижнів магнітопроводу у викликаних нелінійними електроприймачами, ввімвсіх режимах фільтру. Експериментально встанокненими між лінійними фазами. При роботі вхідні влено, що у даному випадку зиґзаґ має малий опір затискачі фільтра приєднані до розподільчої тринульової послідовності незалежно від струмів рефазної мережі, а до затискачів вихідних фаз фільшти восьми обмоток. Малий опір нульової послітру приєднані чотири фідери. Нелінійні електропдовності має також лямбдоподібна схема з'єднанриймачі приєднані до кожного із чотирьох фідерів. ня других та третіх обмоток (Фіг.10), а також Кожний з фідерів має трифазну чотирипровідну схеми, у яких другі обмотки зиґзаґу об'єднані з систему напруг. Трифазна система напруг одного частиною перших обмоток (Фіг.11). Крім того, при фідера зсунута по фазі на кут α по відношенню до приєднанні приймачів до першого, другого, третьотрифазної системи напруг іншого фідера. Нелінійні го та четвертого фідерів по обмотках (від четверелектроприймачі, ввімкнуті між лінійною та нульотого порядкового номера по десятий) протікають вою фазами, генерують струми вищих гармонік, струми нульової послідовності, які також не намагпорядкові номери яких є непарними та знаходятьнічують стрижні, оскільки намагнічуючі амперся у діапазоні від третьої до сорок дев'ятої і вище. витки цих обмоток врівноважуються розмагнічуюПодавления струмів нульової послідовності осночими ампер-витками перших обмоток. Тому дія вної та вищих гармонік відбувається наступним фільтру нульової послідовності поширюється на чином. Подавити вищі гармоніки можна шляхом всі вихідні фідери. Фільтр має малий опір нульової приєднання до джерела гармонік струму опорупослідовності Zok для струмів k-их вищих гармошунта, величина опору якого прямує до нуля. Опір нік. Дія фільтру полягає у закорочуванні струмів нульової послідовності фільтру близький до нуlok нульової послідовності вищих гармонік, які вильового значення і створений послідовними з'єдникають у нелінійних електроприймачах. У відпонаннями других та третіх обмоток (Фіг.9-Фіг.12). відності із рівнянням (6) напруга Uok нульової посДругі та треті обмотки між собою, з'єднані у зиґзаґ, лідовності у пункті приєднання фільтру до (Фіг.9, Фіг.11, Фіг.12). Особливості цього з'єднання розподільчої мережі дорівнює нулеві. у даному фільтрі полягає у тому, що другі та треті Uok=lok*Zok (6) обмотки зиґзаґу не є самостійними, оскільки крім Це означає, що фільтр закорочує струми нуних на стрижні магнітопроводу знаходяться ще льової послідовності на себе і не пропускає їх до вісім обмоток, які можуть намагнітити даний стрирозподільчого трансформатора. Кратність подавжень, в результаті чого зиґзаґ втратить свої власления струмів вищих гармонік кратних трьом покативості. Властивість зиґзаґу (забезпечувати порівзана у таблиці 7. Таблиця 7 Кратність подавления нульових складових основної і вищих гармонік струму при ф=4 1 6-8 3 5-6 6 4-5 9 4-5 12 4-5 15 4-5 18 4-5 Розглянемо взаємну компенсацію вищих гармонік, генерованих нелінійними приймачами електричної енергії, які вмикаються між лінійними фазами. Як правило, такі приймачі викликають у трифазній мережі струми вищих гармонік, порядковий номер k яких визначається за виразом (1), тобто k=6N±1, де Ν - довільне ціле число. Число k виражене непарним числом, некратним трьом. Типовим представником цієї групи нелінійних приймачів є тиристорні випрямлячі. Крім непарних гармонік такі нелінійні приймачі генерують струми парних гармонік прямої та зворотної послідовності. Друга функція фільтру, що заявляється, полягає у взаємній компенсації струмів як вищих непарних некратних трьом гармонік так і парних гармонік. Компенсація вищих гармонік відбувається таким чином. Кожен із чотирьох фідерів приєднаний до затискачів вихідних фаз фільтру. Припустимо, що всі фідери живлять однотипні нелінійні електоприймачі, наприклад, тиристорні випрямлячі. У фільтрі в напрямку від мережі до нелінійних приймачів відбувається пофазно-симетричне множення кількості лінійних фаз напруги, а у зворотному напрямку відбувається перетворення та сумування струмів. Трифазна система напруг першого фідера 21 3-4 24 3-4 27 3-4 30 3-4 33 3-4 36 3-4 39 3-4 (затискачі А1, В1, С1, 01) зсунута на кут +α порівняно з трифазною системою напруг другого фідера (затискачі А2, В2, С2, 02). Трифазна система напруг другого фідера зсунута на кут +α порівняно з трифазною системою напруг третього фідера (А3, В3, С3, 03). Трифазна система напруг третього фідера зсунута на кут α порівняно з трифазною системою напруг четвертого фідера (А4, В4, С4, 04). Основна властивість фільтру полягає у тому, що поворот фазних кутів трифазної системи напруг і-того фідера на кут ±α(і) приводить до повороту фазного кута струму k-οϊ гармоніки на вході фільтру (затискачі А, В, С) на кут ±α(і)(k±1). Повна взаємна компенсація струмів вищих гармонік має місце при умові (7) 4 Iik cos( (i)(k 1)) 0 (7) i 1 де і - порядковий номер фідера, а Іік - діюче значення струму k-ої гармоніки в і-тому фідерів. Кратність взаємної компенсації вищих гармонік струму при чотирьох (ф=4) фідерах, рівномірно завантажених нелінійними приймачами, показана у таблиці 8. Таблиця 8 Кратність взаємної компенсації вищих гармонік струмів при ф=4 α π/15 π/12 5 4,00 >20 7 4,00 >20 11 4,00 >20 13 4,00 >20 17 4,00 >20 19 4,00 >20 23 4,00 1,00 25 4,00 1,00 29 1,00 >20 31 1,00 >20 35 4,00 >20 37 4,00 >20 41 4,00 >20 43 4,00 >20 47 4,00 1,00 49 4,00 1,00 Крім непарних некратних трьом гармонік фільтр компенсує також парні гармоніки. Кратність взаємної компенсації струмів парних гармонік вказана у таблиці 9. Таблиця 9 Кратність взаємної компенсації симетричних складових прямої та зворотної послідовностей вищих парних гармонік струмів при ф=4 α/k 12° π/15 15° π/12 2 1,30 1,53 4 1,30 1,53 8 5,51 3,69 10 5,51 3,69 14 16 3,69 3,69 Поєднання двох функцій в одному фільтрі з чотирма групами затискачів зменшує коефіцієнт спотворення синусоїдності струмів та напруг не менше ніж у 3,5-4,5 рази, що підвищує якість струмів та напруг до рівня, допустимого стандартами. Порівняння виразів (5) та (7), а також кратностей подавления, вміщених у таблицях 4-6 та таблицях 7-9, вказує на однакові спроможності другого та третього варіантів виконання фільтрів, описаних за другим та третім незалежними пунктами формули винаходу. Робота фільтру за четвертим незалежним пунктом формули групи винаходів. Даний фільтр також виконує дві функції: функцію подавлення струму нульової складової основної та вищих гармонік струму, викликаних нелінійними електроприймачами, ввімкненими між лінійною та нульовою фазами, а також функцію взаємної компенсації симетричних складових прямої та зворотної послідовності струмів вищих гармонік, викликаних нелінійними електроприймачами, ввімкненими між лінійними фазами. При роботі вхідні затискачі фільтра приєднані до розподільчої трифазної мережі, а до затискачів вихідних фаз фільтру приєднані п'ять фідерів. Нелінійні електроприймачі приєднані до кожного з п'яти фідерів. Кожний з фідерів має трифазну чотирипровідну систему напруг. Трифазна система напруг одного фідера зсунута по фазі на кут α по відношенню до трифазної системи напруг іншого фідера. Нелінійні електроприймачі, ввімкнуті між лінійною та нульовою фазами, генерують струми вищих гармонік, порядкові номери яких є непарними та знаходяться у діапазоні від третьої до сорок дев'ятої і вище. Подавления струмів нульової послідовності основної та вищих гармонік відбувається наступним чином. Подавити вищі гармоніки можна шляхом приєднання до джерела гармонік струму опору-шунта, величина опору якого прямує до нуля. Опір нульової послідовності фільтру близький до нульового значення і створений послідовними з'єднаннями других та третіх обмоток (Фіг.13-Фіг.16). Другі та треті обмот 20 5,51 1,53 22 5,51 1,53 26 1,30 1,53 28 1,30 1,53 32 1,30 3,69 34 1,30 3,69 38 5,51 3,69 40 5,51 3,69 ки між собою з'єднані у зиґзаґ, (Фіг.13, Фіг.15, Фіг.16). Особливість цього з'єднання у даному фільтрі полягає у тому, що другі та треті обмотки зиґзаґу не є самостійними, оскільки крім них на стрижні магнітопроводу знаходяться ще вісім обмоток, які можуть намагнітити даний стрижень, в результаті чого зиґзаґ втратить свої властивості. Властивість зиґзаґу (забезпечувати порівняно малий опір нульової послідовності) у зв'язаних схемах може бути збереженою при умові, що струми у гілках зиґзаґу не приводять до додаткового намагнічування стрижнів магнітопроводу у всіх режимах фільтру. Експериментально встановлено, що і у даному випадку зиґзаґ має малий опір нульової послідовності незалежно від струмів решти восьми обмоток. Малий опір нульової послідовності має також лямбдоподібна схема з'єднання других та третіх обмоток (Фіг.14), а також схеми, у яких другі обмотки зиґзаґу об'єднані з частиною перших обмоток (Фіг.15). Крім того, при приєднанні приймачів до першого, другого, третього, четвертого та п'ятого фідерів по обмотках (від четвертого порядкового номера по десятий) протікають струми нульової послідовності, які також не намагнічують стрижні, оскільки намагнічуючі ампер-витки цих обмоток врівноважуються розмагнічуючими ампер-витками перших обмоток. Тому дія фільтру нульової послідовності поширюється на всі вихідні фідери. Фільтр має малий опір нульової послідовності Zok для струмів k-их вищих гармонік. Дія фільтру полягає у закорочуванні струмів lok нульової послідовності вищих гармонік, які виникають у нелінійних електроприймачах. У відповідності із рівнянням (8) напруга Uok нульової послідовності у пункті приєднання фільтру до розподільчої мережі дорівнює нулеві. Uok=lok*Zok (8) Це означає, що фільтр закорочує струми нульової послідовності на себе і не пропускає їх до розподільчого трансформатора. Кратність подавления струмів вищих гармонік кратних трьом показана у таблиці 10. 45 74703 46 Таблиця 10 Кратність подавления нульових складових основної і вищих гармонік струму при ф=5 1 5-7 3 5-6 6 4-5 9 4-5 12 4-5 15 4-5 18 4-5 21 4-5 Нелінійні приймачі електричної енергії вмикаються також між лінійними фазами. Такі приймачі викликають у трифазній мережі струми вищих гармонік прямої та зворотної послідовності. Порядковий номер k таких гармонік визначається за виразом (1), тобто k=6N±1, де N - довільне ціле число. Порядковий номер k виражений непарним числом, некратним трьом. Друга функція фільтру, який пропонується, полягає у взаємній компенсації струмів вищих непарних некратних трьом гармонік. Компенсація вищих гармонік відбувається наступним чином. Кожен із п'яти фідерів, приєднаний до затискачів фільтру, рівномірно завантажений імпульсними струмами одного характеру. Це має місце при умові, що всі фідери живлять однотипні електоприймачі, наприклад, тиристорні випрямлячі. У фільтрі у напрямку від мережі до нелінійних навантажень відбувається пофазно-симетричне множення кількості лінійних фаз напруги, а у зворотному напрямку відбувається перетворення та сумування струмів. Трифазна система напруг першого фідера (затискачі А1, В1, С1, 01) зсунута на кут +α порівняно з трифазною системою напруг другого фідера (А2, В2, С2, 02). Трифазна система напруг другого фідера зсунута на кут +α порівняно 24 3-4 27 3-4 30 3-4 33 3-4 36 3-4 39 3-4 з трифазною системою напруг третього фідера (А3, В3, С3, 03). Трифазна система напруг третього фідера зсунута на кут α порівняно з трифазною системою напруг четвертого фідера (А4, В4, С4, 04). А трифазна система напруг четвертого фідера зсунута на кут α порівняно з трифазною системою напруг п'ятого фідера (А5, В5, С5, 05). Основна властивість фільтру полягає у тому, що поворот фазних кутів трифазної системи напруг і-того фідера на кут ±α приводить до повороту фазного кута струму k-οϊ гармоніки на вході фільтру (затискачі А, В, С) на кут ±α(i)(k±1). Знак "+" перед одиницею відноситься до вищих гармонік зворотної послідовності, а знак "-" перед одиницею відноситься до вищих гармонік прямої послідовності. Повна взаємна компенсація струмів вищих гармонік має місце при умові (9) 5 Iik cos( (i)(k 1)) (9) 0 i 1 де і - порядковий номер фідера, а Іік - діюче значення струму k-οϊ гармоніки в лінійному проводі і-того фідера. Кратність взаємної компенсації вищих гармонік струму при п'яти (ф=5) фідерах показана у таблиці 11. Таблиця 11 Кратність взаємної компенсації вищих гармонік струмів при ф=5 α 10° π/18 12° π/15 5 5,00 >20 7 5,00 >20 11 5,00 >20 13 5,00 >20 17 5,00 >20 19 5,00 >20 23 5,00 >20 25 5,00 >20 29 5,00 1,00 31 5,00 1,00 35 1,00 >20 37 1,00 >20 41 5,00 >20 43 5,00 >20 47 5,00 >20 49 5,00 >20 Кратність взаємної компенсації вищих гармонік вказана у таблиці 12. Таблиця 12 Розрахункова кратність зменшення симетричних складових прямої та зворотної послідовностей вищих парних гармонік струмів при ф=5 α/k π/18 π/15 2 1,34 1,54 4 1,34 1,54 8 5,00 4,05 10 5,00 4,05 14 18,7 5,00 16 18,7 5,00 Подавления гармонік нульової послідовності струмів основної та вищих гармонік разом із взаємною компенсацією вищих непарних некратних трьом та парних гармонік струму у цьому фільтрі зменшує коефіцієнт спотворення синусоїдності струмів та напруг приблизно у 4,0-5,0 разів, що підвищує якість струмів та напруг до допустимого рівня. Робота фільтру за п'ятим незалежним пунктом формули групи винаходів. За п'ятим незалежним пунктом формули винаходу виконує також дві функції: функцію подавлення струму нульової складової основної та вищих гармонік струму, викликаних нелінійними електроприймачами, ввімкненими між лінійною та нульовою фазами, а також функцію взаємної компенсації симетричних складових прямої та зворотної послідовності струмів вищих 20 18,7 4,05 22 18,7 4,05 26 5,00 1,54 28 5,00 1,54 32 1,34 1,54 34 1,34 1,54 38 1,34 4,05 40 1,34 4,05 гармонік, викликаних нелінійними електроприймачами, ввімкненими між лінійними фазами. При роботі вхідні затискачі фільтра приєднані до розподільчої трифазної мережі, а до затискачів вихідних фаз фільтру приєднані також п'ять фідерів. Нелінійні електроприймачі приєднані до кожного з п'яти фідерів. Кожний з фідерів має трифазну чотирипровідну систему напруг. Трифазна система напруг одного фідера зсунута по фазі на кут α по відношенню до трифазної системи напруг іншого фідера. Нелінійні електроприймачі, ввімкнуті між лінійною та нульовою фазами, генерують струми вищих гармонік, порядкові номери яких є непарними та знаходяться у діапазоні від третьої до сорок дев'ятої і вище. Подавления струмів нульової послідовності основної та вищих гармонік відбувається наступним чином. Подавити вищі гар 47 74703 48 моніки можна шляхом приєднання до джерела частиною перших обмоток (Фіг.19). Крім того, при гармонік струму опору-шунта, величина опору якоприєднанні приймачів до першого, другого, третього прямує до нуля. Опір нульової послідовності го, четвертого та п'ятого фідерів по обмотках (від фільтру близький до нульового значення і створечетвертого порядкового номера по десятий) протіний послідовними з'єднаннями других та третіх кають струми нульової послідовності, які також не обмоток (Фіг.17-Фіг.20). Другі та треті обмотки між намагнічують стрижні, оскільки намагнічуючі амсобою з'єднані у зиґзаґ, (Фіг.17, Фіг.19, Фіг.20). пер-витки цих обмоток врівноважуються розмагніОсобливість цього з'єднання полягає в тому, що чуючими ампер-витками перших обмоток. Тому дія другі та треті обмотки зиґзаґу не є самостійними, фільтру нульової послідовності поширюється на оскільки крім них на стрижні магнітопроводу знавсі вихідні фідери. Фільтр має малий опір нульової ходяться ще вісім обмоток, які можуть намагнітити послідовності Zok для струмів k-их вищих гармоданий стрижень, в результаті чого зиґзаґ втратить нік. Дія фільтру полягає у закорочуванні струмів свої властивості. Властивість зиґзаґу (забезпечуlok нульової послідовності вищих гармонік, які вивати порівняно малий опір нульової послідовності) никають у нелінійних електроприймачах. У відпоу зв'язаних схемах може бути збереженою при відності із рівнянням (10) напруга Uok нульової умові, що струми у гілках зиґзаґу не приводять до послідовності у пункті приєднання фільтру до роздодаткового намагнічування стрижнів магнітопроподільчої мережі дорівнює нулеві. воду у всіх режимах фільтру. Експериментально Uok=lok*Zok (10) встановлено, що і у даному випадку зиґзаґ має Це означає, що фільтр закорочує струми нумалий опір нульової послідовності незалежно від льової послідовності на себе і не пропускає їх до струмів решти восьми обмоток. Малий опір нульорозподільчого трансформатора. Кратність подаввої послідовності має також лямбдоподібна схема ления струмів вищих гармонік кратних трьом показ'єднання других та третіх обмоток (Фіг.18), а тазана у таблиці 13. кож схеми, у яких другі обмотки зиґзаґу об'єднані з Таблиця 13 Кратність подавлення нульових складових основної і вищих гармонік струму при ф=5 1 5-7 3 5-6 6 4-5 9 4-5 12 4-5 15 4-5 18 4-5 21 4-5 Нелінійні приймачі електричної енергії вмикаються також між лінійними фазами. Такі приймачі викликають у трифазній мережі струми вищих гармонік прямої та зворотної послідовності. Порядковий номер k таких гармонік визначається за виразом (1), тобто k=6N±1, де Ν - довільне ціле число. Порядковий номер k виражений непарним числом, некратним трьом. Друга функція фільтру, який пропонується, полягає у взаємній компенсації струмів вищих непарних некратних трьом гармонік. Компенсація вищих гармонік відбувається наступним чином. Кожен із п'яти фідерів, приєднаний до затискачів фільтру, рівномірно завантажений імпульсними струмами одного характеру. Це має місце при умові, що всі фідери живлять однотипні електоприймачі, наприклад, тиристорні випрямлячі. У фільтрі у напрямку від мережі до нелінійних навантажень відбувається пофазно-симетричне множення кількості лінійних фаз напруги, а у зворотному напрямку відбувається перетворення та сумування струмів. Трифазна система напруг першого фідера (затискачі Α1, В1, С1, 01) зсунута на кут +α порівняно з трифазною системою напруг другого фідера (А2, В2, C2, 02). Трифазна система напруг другого фідера зсунута на кут +α порівняно 24 3-4 27 3-4 30 3-4 33 3-4 36 3-4 39 3-4 з трифазною системою напруг третього фідера (А3, В3, С3, 03). Трифазна система напруг третього фідера зсунута на кут α порівняно з трифазною системою напруг четвертого фідера (А4, В4, С4, 04). А трифазна система напруг четвертого фідера зсунута на кут α порівняно з трифазною системою напруг п'ятого фідера (А5, В5, С5, 05). Основна властивість фільтру полягає у тому, що поворот фазних кутів трифазної системи напруг і-того фідера на кут ±α приводить до повороту фазного кута струму k-οϊ гармоніки на вході фільтру (затискачі А, В, С) на кут ±α(i)(k±1). Знак "+" перед одиницею відноситься до вищих гармонік зворотної послідовності, а знак "-" перед одиницею відноситься до вищих гармонік прямої послідовності. Повна взаємна компенсація струмів вищих гармонік має місце при умові (11) 5 Iik cos( (i)(k 1)) (11) 0 i 1 де і - порядковий номер фідера, а Іік - діюче значення струму k-ої гармоніки в лінійному проводі і-того фідера. Кратність взаємної компенсації вищих гармонік струму при п'яти (ф=5) фідерах показана у таблиці 14. Таблиця 14 Кратність взаємної компенсації вищих гармонік струмів при ф=5 α 10° π/18 12° π/15 5 5,00 >20 7 5,00 >20 11 5,00 >20 13 5,00 >20 17 5,00 >20 19 5,00 >20 23 5,00 >20 25 5,00 >20 29 5,00 1,00 31 5,00 1,00 35 1,00 >20 Кратність взаємної компенсації парних гармонік вказана у таблиці 15. 37 1,00 >20 41 5,00 >20 43 5,00 >20 47 5,00 >20 49 5,00 >20 49 74703 50 Таблиця 15 Розрахункова кратність зменшення симетричних складових прямої та зворотної послідовностей вищих парних гармонік струмів при ф=5 α/k π/18 π/15 2 1,34 1,54 4 1,34 1,54 8 5,00 4,05 10 5,00 4,05 14 18,7 5,00 16 18,7 5,00 Подавления гармонік нульової послідовності струмів основної та вищих гармонік разом із взаємною компенсацією вищих непарних некратних трьом та парних гармонік струму у цьому фільтрі зменшує коефіцієнт спотворення синусоїдності струмів та напруг приблизно у 4,0-5,0 разів, що підвищує якість струмів та напруг до допустимого рівня. Пріоритетні варіанти. Оптимальний варіант виконання фільтру визначається за даними спектру струму конкретних нелінійних приймачів електроенергії, за їх кількістю та за способом електропостачання. Оптимальний варіант обирається за декількома критеріями. Перший - мінімум втрат у трифазній живильній мережі; другий - мінімум величини лінійних струмів; третій - мінімум коефіцієнту спотворення синусоїдності форми кривих напруг; четвертий - комбінація критеріїв із врахуванням вагових коефіцієнтів, тощо. Експериментальні випробування підтвердили 20 18,7 4,05 22 18,7 4,05 26 5,00 1,54 28 5,00 1,54 32 1,34 1,54 34 1,34 1,54 38 1,34 4,05 40 1,34 4,05 передбачувану ефективність фільтрів за даною групою винаходів. Фільтр призначений для зменшення вищих гармонік струмів та напруг прямої та зворотної послідовностей у 4-5 разів при приєднанні нелінійних електроприймачів до лінійних напруг, а також для зменшення вищих гармонік струмів та напруг нульової послідовності основної та вищих гармонік при приєднанні нелінійних електроприймачів до фазних напруг трифазної чотирипровідній мережі, що, в свою чергу, у 4-6 разів зменшує коефіцієнт спотворення синусоїдності напруг та струмів гармонік кратних трьом, та у стільки ж разів знижує додаткові втрати електричної енергії. Він може бути використаний для покращення якості електричної енергії у мережах загального призначення, у джерелах гарантованого живлення та автономних системах, які живляться від дизелягенератора. 51 74703 52 53 74703 54 55 74703 56 57 Комп’ютерна верстка Т. Чепелева 74703 Підписне 58 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
