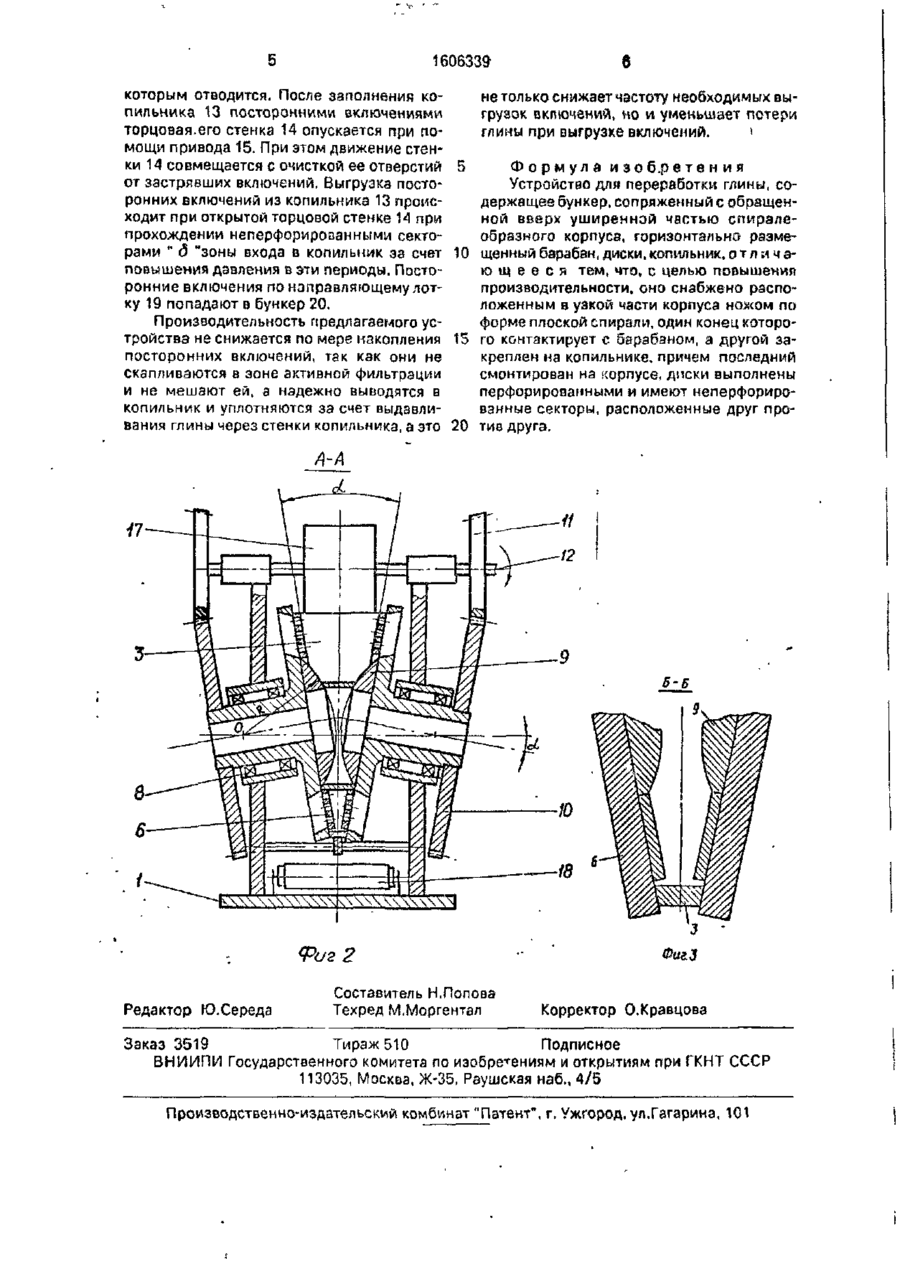

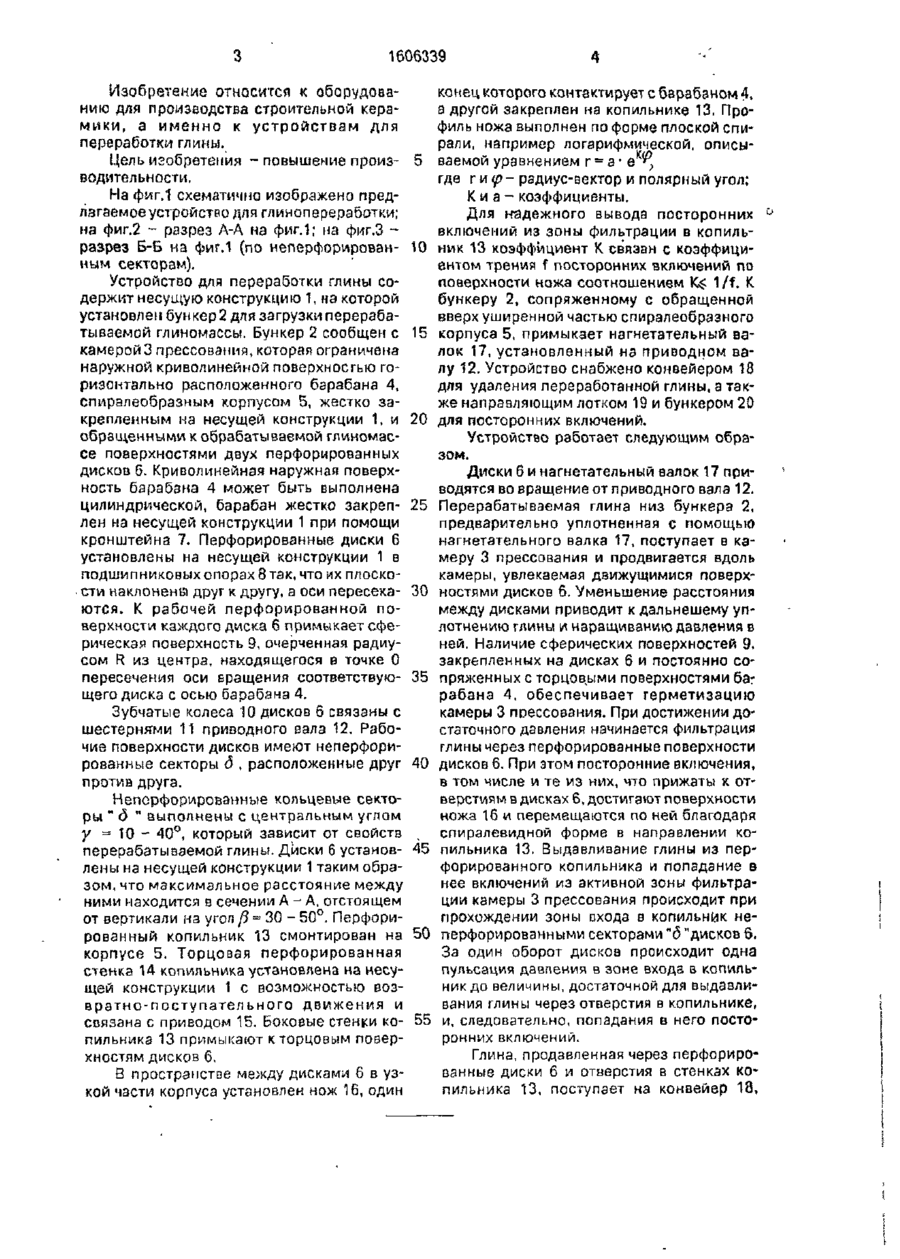

Изобретение касается оборудования для производства строительной керамики, а именно устройств для переработки глины. Целью изобретения является повышение производительности. В устройстве для переработки глины копильник 13 смонтирован на корпусе 5. В узкой части спиралеобразного корпуса 5 расположен нож 16 по форме плоской спирали. Фильтрация глины осуществляется через перфорацию дисков. Включения перемещаются по поверхности ножа в копильник 13. 3 ил. со С О о 00 СО О Фиг. А ' 1606339 Изобретение относится к оборудованию для производства строительной керамики, а именно к устройствам для переработки глины. Цель изобретения - повышение произ- 5 водительности, На фиг.1 схематично изображено предлагаемое устройство для глинопереработки; на фиг.2 - разрез А-А на фиг.1; на фиг.З разрез Б-Б на фиг.1 (по неперфорировэн- 10 ным секторам). Устройство для переработки глины содержит несущую конструкцию 1, на которой установлен бункер 2 для загрузки перерабатываемой глиномассы. Бункер 2 сообщен с 15 камерой 3 прессования, которая ограничена наружной криволинейной поверхностью горизонтально расположенного барабана 4, спиралеобразным корпусом 5, жестко закрепленным на несущей конструкции 1, и 20 обращенными к обрабатываемой глиномассе поверхностями двух перфорированных дисков 6. Криволинейная наружная поверхность барабана 4 может быть выполнена цилиндрической, барабан жестко закреп- 25 лен на несущей конструкции 1 при помощи кронштейна 7. Перфорированные диски 6 установлены на несущей конструкции 1 в подшипниковых опорах 8 так, что их плоско• сти наклонен^ друг к другу, а оси пересека-30 ются. К рабочей перфорированной поверхности каждого диска 6 примыкает сферическая поверхность 9, очерченная радиусом R из центра, находящегося в точке 0 пересечения оси вращения соответствую- 35 щего диска с осью барабана 4. Зубчатые колеса 10 дисков 6 связаны с шестернями 11 приводного вала 12. Рабочие поверхности дисков имеют неперфорированные секторы д , расположенные друг 40 против друга. Неперфорированиые кольцевые секторы " д " выполнены с центральным углом у = 10 - 40°, который зависит от свойств перерабатываемой глины. Диски б установ- 45 лены на несущей конструкции 1 таким образом, что максимальное расстояние между ними находится в сечении А-А, отстоящем от вертикали на угол /3 = 3 0 - 50°. Перфорированный копильник 13 смонтирован на 50 корпусе 5. Торцовая перфорированная стенка 14 копальника установлена на несущей конструкции 1 с возможностью возвратно-поступательного движения и связана с приводом 15. Боковые стенки ко- 55 пильникз 13 примыкают к торцовым поверхностям дисков 6. В пространстве между дисками 6 в узкой части корпуса установлен нож 16, один конец которого контактирует с барабаном 4, а другой закреплен на копильнике 13, Профиль ножа выполнен по форме плоской спирали, например логарифмической, описываемой уравнением г = а • е к ^ где г и
