Крило із затягнутим зривом потоку

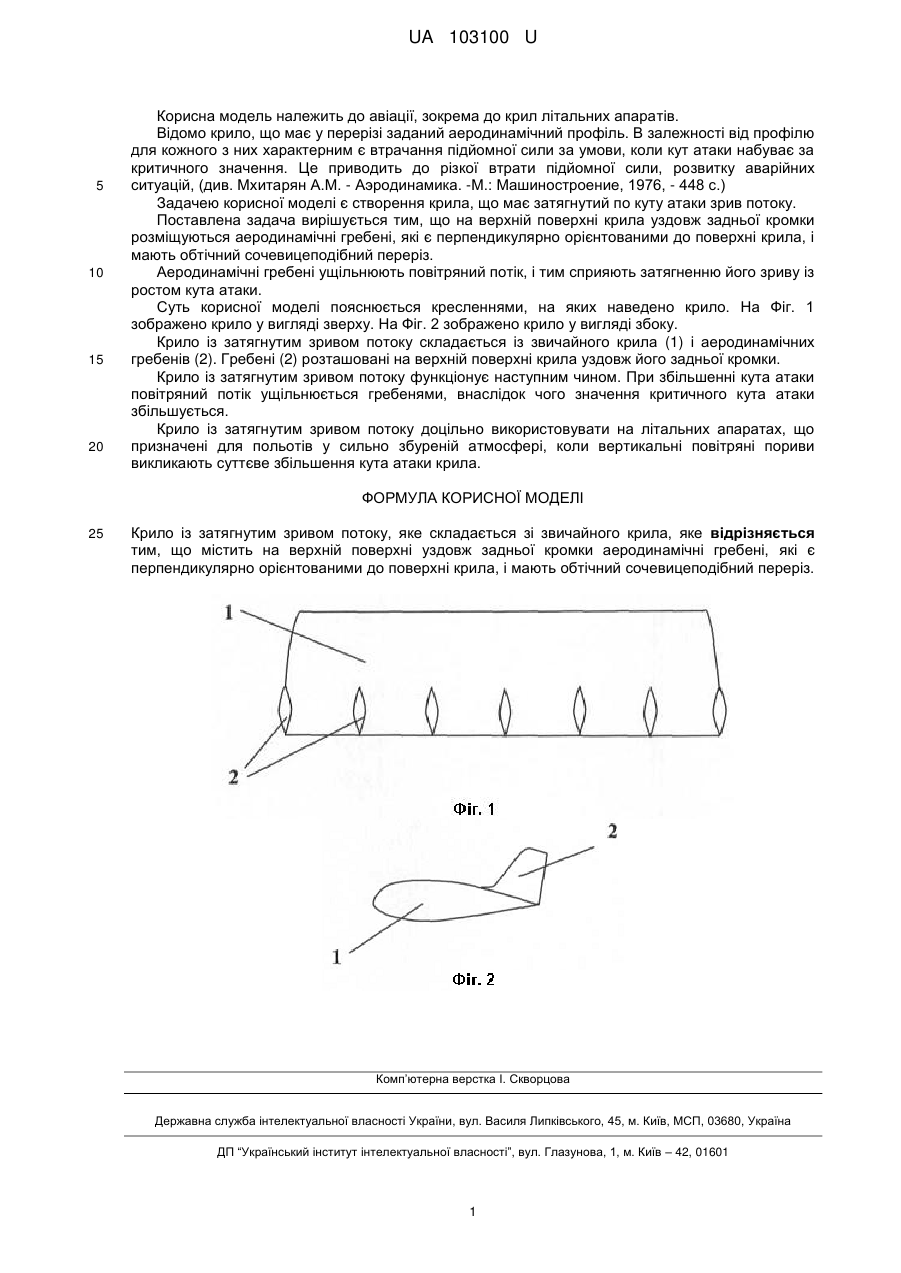

Реферат: UA 103100 U UA 103100 U 5 10 15 20 Корисна модель належить до авіації, зокрема до крил літальних апаратів. Відомо крило, що має у перерізі заданий аеродинамічний профіль. В залежності від профілю для кожного з них характерним є втрачання підйомної сили за умови, коли кут атаки набуває за критичного значення. Це приводить до різкої втрати підйомної сили, розвитку аварійних ситуацій, (див. Мхитарян А.М. - Аэродинамика. -М.: Машиностроение, 1976, - 448 с.) Задачею корисної моделі є створення крила, що має затягнутий по куту атаки зрив потоку. Поставлена задача вирішується тим, що на верхній поверхні крила уздовж задньої кромки розміщуються аеродинамічні гребені, які є перпендикулярно орієнтованими до поверхні крила, і мають обтічний сочевицеподібний переріз. Аеродинамічні гребені ущільнюють повітряний потік, і тим сприяють затягненню його зриву із ростом кута атаки. Суть корисної моделі пояснюється кресленнями, на яких наведено крило. На Фіг. 1 зображено крило у вигляді зверху. На Фіг. 2 зображено крило у вигляді збоку. Крило із затягнутим зривом потоку складається із звичайного крила (1) і аеродинамічних гребенів (2). Гребені (2) розташовані на верхній поверхні крила уздовж його задньої кромки. Крило із затягнутим зривом потоку функціонує наступним чином. При збільшенні кута атаки повітряний потік ущільнюється гребенями, внаслідок чого значення критичного кута атаки збільшується. Крило із затягнутим зривом потоку доцільно використовувати на літальних апаратах, що призначені для польотів у сильно збуреній атмосфері, коли вертикальні повітряні пориви викликають суттєве збільшення кута атаки крила. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Крило із затягнутим зривом потоку, яке складається зі звичайного крила, яке відрізняється тим, що містить на верхній поверхні уздовж задньої кромки аеродинамічні гребені, які є перпендикулярно орієнтованими до поверхні крила, і мають обтічний сочевицеподібний переріз. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
