Ручна садово-городна борона

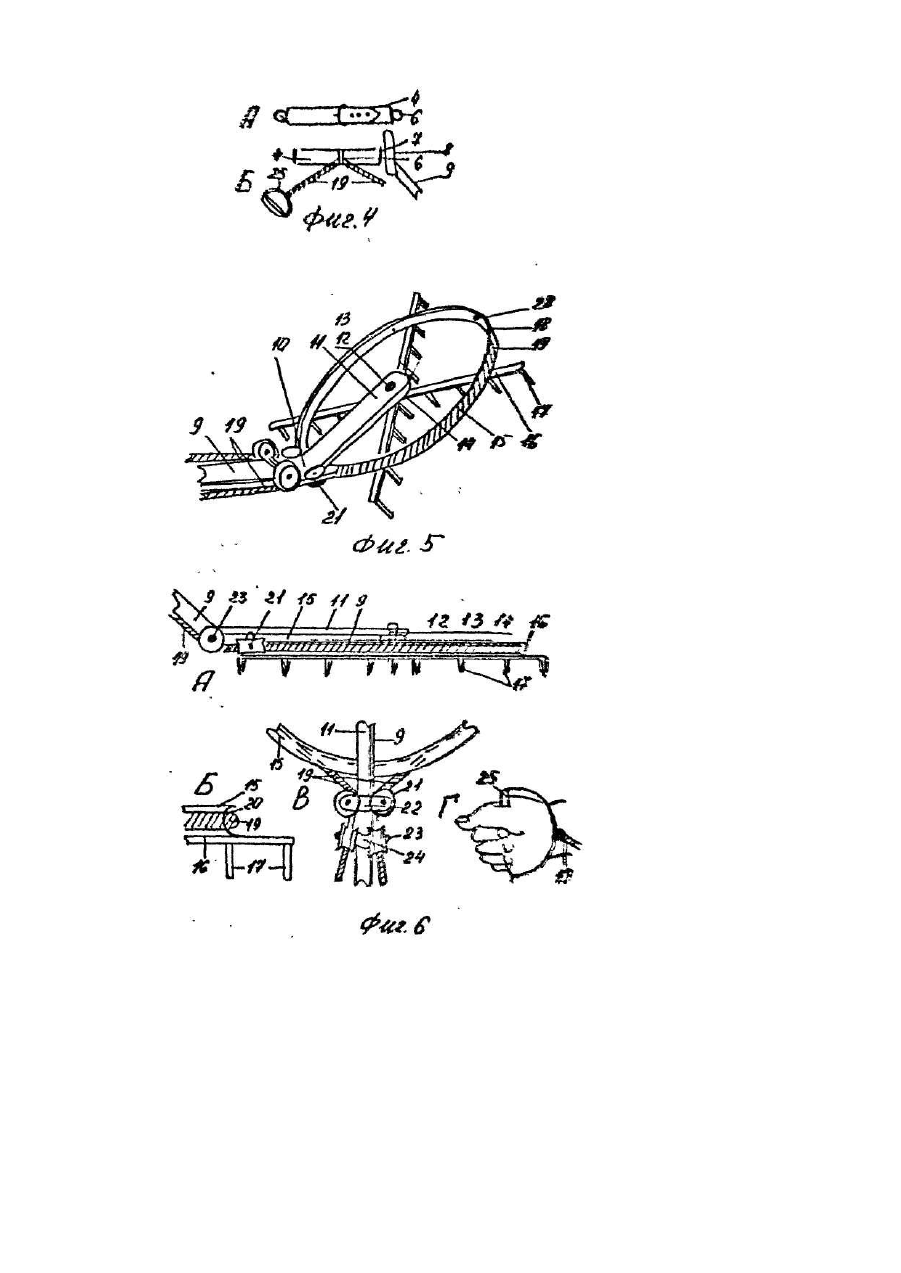

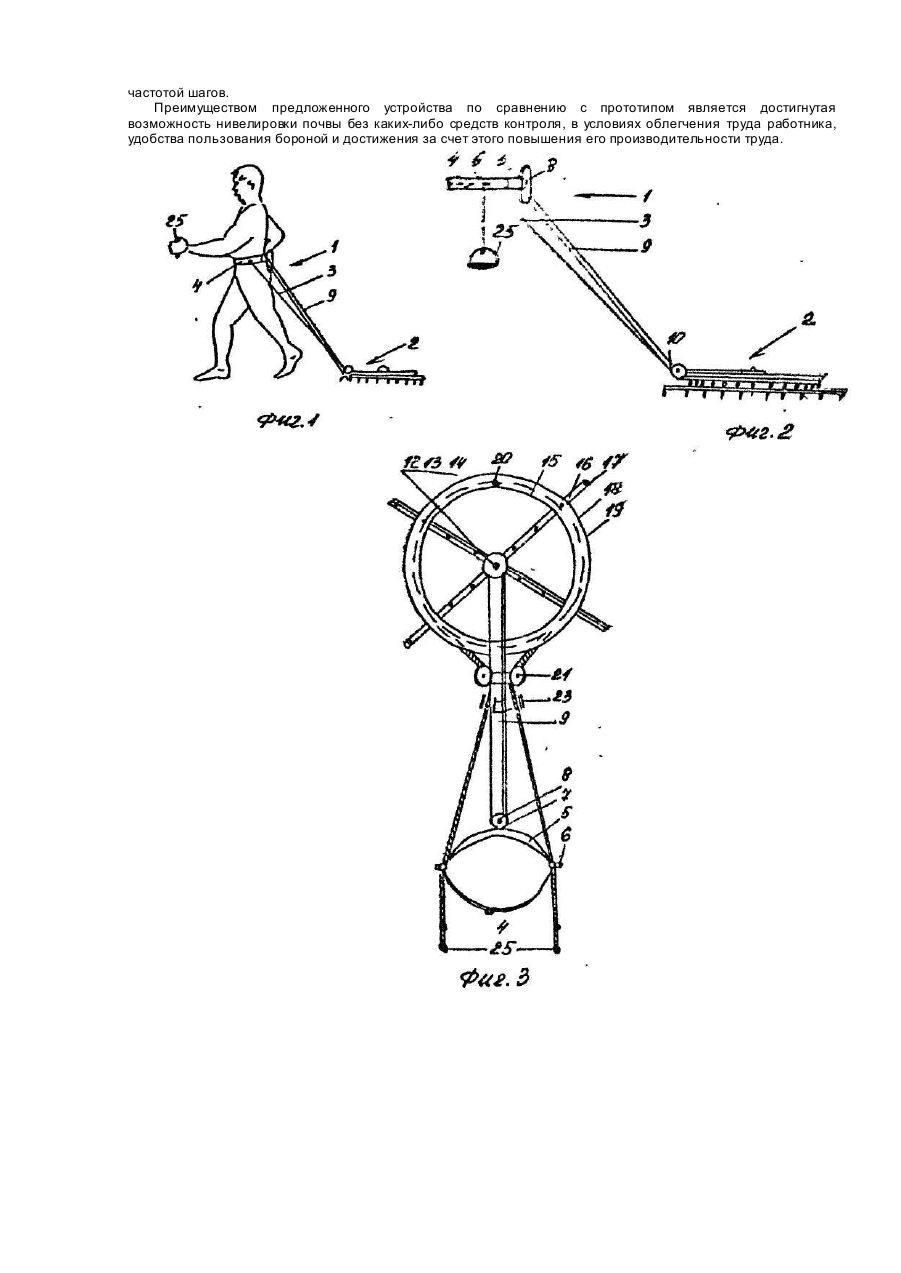

Изобретение относится к сельскохозяйственному машиностроению, в частности к ручным орудиям для боронования почвы. Наиболее близкими по технической сущности являются - ручные садово-огородные грабли, содержащие черенок с жестко закрепленной на нем державкой и поперечину с зубьями, выполненную из двух половин каждая из которых соединена с державкой шарнирно и имеет средство для ее поворота и фиксации, выполненное в виде Т-образного кронштейна, каждая пластина которого, выполнена в виде сектора с регулировочными отверстиями, а державка соединена с вертикально расположенной пластинкой шарнирно с возможностью поворота и фиксации 1. Недостаток прототипа в том, что этими граблями трудно нивелировать поверхность взрыхляемой почвы, делать ее плоской, снимая выпуклости и засыпая впадины, как это требуется при создании робаток и грядок, так как грабли не имеют соответствующего средства изменения расположения из зубьев. В основу изобретения поставлена задача на основе прототипа - ручных садово-огородных граблей, создать устройство в виде р учной садово-огородной бороны, которая бы позволила нивелировать поверхность взрыхленной почвы, не зависимо от характера ее кривизны и без каких-либо средств контроля ее рельефа. Это предполагалось достичь путем установки зубьев на взаимно-перпендикулярно расположенных поперечинах, помещенных в обод в виде крестовины с возможностью их проворота в процессе перемещения этого рабочего органа усилиями работника. Применение пояса и жесткой тяги для перемещения рабочего органа и гибких тяг с рукоятками для его проворота позволило обеспечить нивелировку почвы со снижением мускульных затрат при повышении удобства в работе и ее оздоровительном эффекте. Поставленная задача решена тем, что в р учны х садово-огородных граблях, содержащих средство для ручного воздействия и рабочий орган состоящий из несущи х зубья поперечин согласно предполагаемому изобретению, средство для ручного воздействия выполнено в виде поясного ремня и подвижно прикрепленной к нему жесткой тяги, имеющей изгиб и отверстие на конце с вставленной в него осью рабочего органа выполненного в виде насаженного на эту ось ступицы с крестообразно закрепленными на ней посредством обода несущими зубьями поперечинами, при этом на ободе своей серединой закреплена гибкая тяга охватывающая ого и пропущенная через опорно-направляющие закрепленные на жесткой штанге ролики, боковые проушины поясного ремня и имеющая на концах рукоятки. Технический результат, достигаемый от использования совокупности отличительных признаков предложенного устройства, в том, что в силу ротации рабочего органа вокруг вертикальной оси и перемещения его в любом направлении по поверхности почвы вручную (т.е. п утем волочения грабель, закрепленных на поясном ремне работника, и вращения в переменных направлениях поперечин с зубьями) достигнута возможность одновременно с рыхлением почвы нивелировать ее поверхность - сглаживать выпуклости и засыпать впадины, что требуется для цветочных робаток и огородных гряд. Сущность предлагаемого объясняется чертежом, где на фиг. t дан общий вид садово-огородной ручной бороны; на фиг. 2 - то же, вид сбоку, на фиг. 3 - то же, вид сверху; на фиг. 4 - средство фиксации: А - поясной ремень (вид спереди), В - то же, вид сбоку; на фиг. 5 - рабочая часть бороны в аксонометрии; на фиг. 6 составные элементы: А -рабочая часть, вид сбоку, Б - фиксация троса, фрагмент, вид сбоку, В - узел направления троса, вид сверху, Г - захват кистью рукоятки. Борона включает в себя две части: средство для ручного воздействия, фиксации и управления 1 и рабочая часть - рабочий орган 2, оснащенных трособлочной системой 3. Часть (1) имеет поясной ремень 4, сзади которого прикреплена жестко - упругая дуга 5 с тремя проушинами: двумя боковыми б и серединной 7. Через проушины (7) пропущено овальное кольцо 8, вертикально закрепленное на торце жесткой тяги 9, имеющее изгиб 10 и на торце 11 отверстие 12 для помещения пальца - оси 13, на которой насажен своей ступицей 14 обод 15, имеющий крестовину, зубцы 17 которой опираются на почву и взаимодействуют с ней. Таким образом, рабочая часть (2) смонтированная в основном ободе (15), который имеет окружную ложбину 18, в которую помещен трос 19 трособлочной системы. Этот трос серединой закреплен на ободе (15) в точке 20, охватывает обод с обеих сторон и далее лежит на поворотных рамках 21, установленных на проушине 22, закрепленных на жесткой тяге (9), подведен под направляющие 23 ролики, тоже закрепленные посредством их проушины 24 на тяге (9) и пропущен через боковые (6) проушины пояса (4) и заканчивается двумя рукоятками 25, закрепленными на его концах. Такова трособлочная система, трос которой пропущен через указанные элементы и застрахован от выпадения при образовании слабины. Пользуются устройством для выполнения садово-огородных работ с одновременной физической тренировкой. Работник, шагая и увлекая за собой рабочую 2 часть бороны, выполняет боксерские движения руками - попеременно выпрямляет их и подает до предела из исходного положения -руки согнуты в локтях. В результате такого перемещения и движений рабочая часть бороны выполняет волочение и взрыхление верхнего слоя почвы за счет прямолинейного и вращательного, объединенных между собой, движений ее грабель 16. Вместе с тем, осуществляется нивелирование поверхности грунта - срезаются выступы и заполняются выемы. Таким образом выполняется работа, обычно выполняемая ручными граблями или бороной. При перемещении рабочего органа волоком и работе рук в силу попеременных движений руками в естественной координации ходьбы обод 15 и его спицы-грабли 16 проворачиваются во взаимно-встречных направлениях, обеспечивая дробление их зубьями 17 комков почвы, что облегчает труд работника, тех функций, которые обычно выполняют ручными граблями. Не нужно наклоняться и толкать от себя грабли, что требует значительных усилий и вызывает утомление. Работа трособлочной системы и других элементов бороны очевидна и описания не требует. Вертикальные колебания и установка бороны по росту тренирующегося достигаются за счет овального кольца 8, которое при этом перемещается в проушине 7 и обеспечивает перемещение по поверхности грунта ее рабочей части 2 и это же обеспечивает нивелировку ею обрабатываемой поверхности. Для отды ха и смены характера работы борону можно перемещать и перед собой, прикрепить ее к животу, а руками выполняя движения назад. Нагрузку регулируют быстротой работы и частотой шагов. Преимуществом предложенного устройства по сравнению с прототипом является достигнутая возможность нивелировки почвы без каких-либо средств контроля, в условиях облегчения труда работника, удобства пользования бороной и достижения за счет этого повышения его производительности труда.
