Пристрій для перекопування грунту

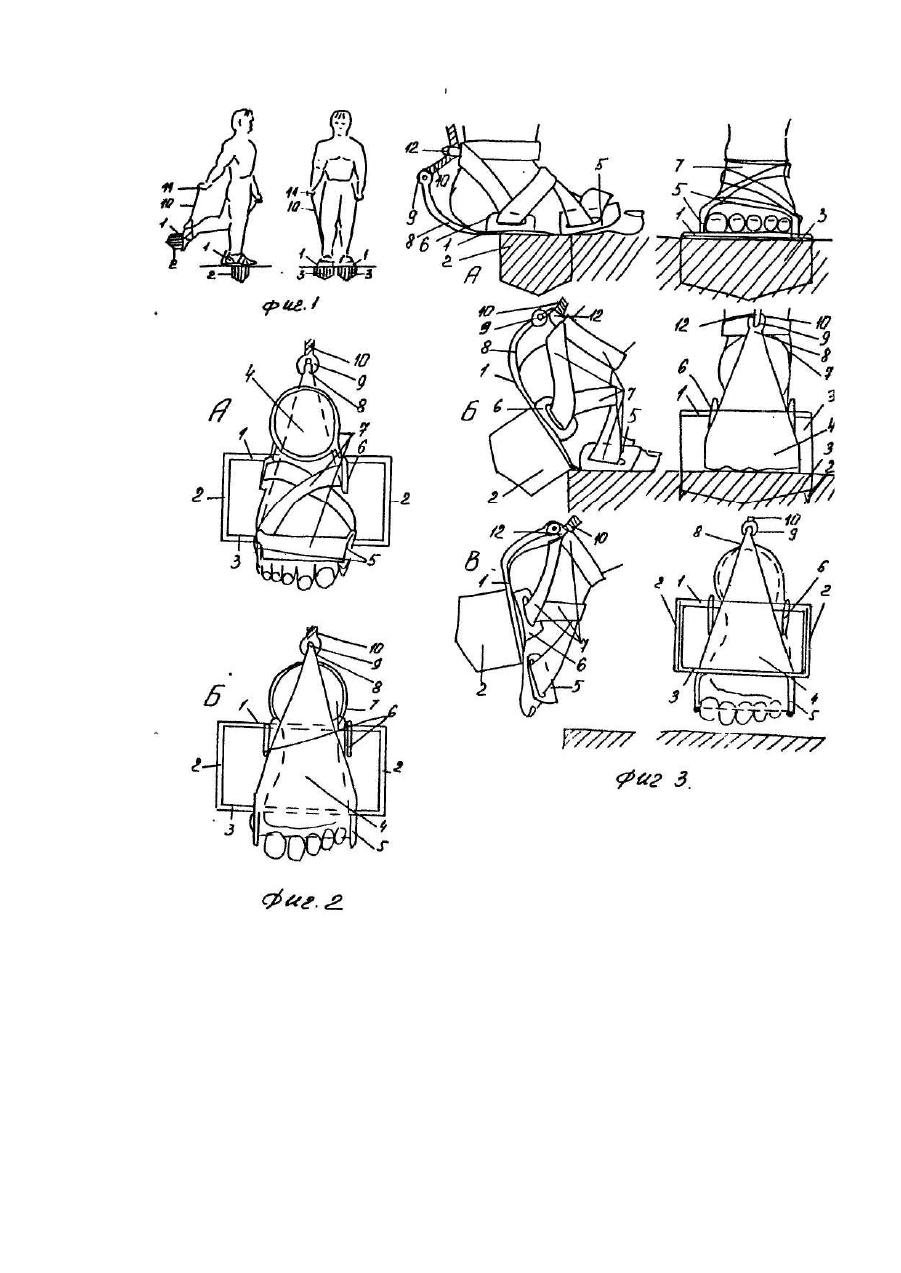

Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для обработки почвы ручным способом. Наиболее близким по технической сущности является устройство для перекопки почвы, содержащее закрепленную на ступице лопату с рукояткой подъема и переворота лопаты, имеющий закрепленный на рукоятке упор, а механизм лопаты выполнен в виде цапфы с рычагом, основа которого выполнена в ступице, а ушки соединены с рукояткой посредством пальца, ступица же имеет ролик, взаимодействующий с упором на рукоятке (1). Недостаток прототипа в том, что, хотя и применен упор и механизм подъема и поворота лопаты, но все же трудовые действия с нею утомляют работника, так как приходится наклоняться при каждом движении. Это не только утомляет, но и создает неудобства в работе. В основу изобретения поставлена задача на основе прототипа - ручной лопаты создать устройство для перекопки почвы, пригодное для обработки грунта в условия х облегчения физического труда - исключения нагрузки на руки и утомляющих наклонов со сгибанием туловища путем замены держака, как средства удержания рабочего лезвия, крепежными ремнями, позволяющими фиксировать лезвия на ногах работника и все операции по перекопке почвы выполнять ногами без затраты мускульных усилий рук и утомляющего сгибания тела. Поставленная задача решена тем, что в устройстве для перекопки почвы, содержащем лезвие лопаты закрепленное на основе и связанное с ней, и механизм перемещения порций почвы, согласно предполагаемому изобретению, лезвие лопаты выполнено в виде П-образно изогнутого полотна, а основание его - в виде рамки, закрепленной на нем и имеющей средство для расположения и крепления стопы работника, при этом к рамке прикреплен механизм перемещения порций почвы, выполненный в виде рычага с присоединенной к нему и пропущенной,' через закрепленное на средстве крепления направляющее кольцо, гибкой тяги, снабженной на конце рукояткой, а средство для расположения и крепления стопы выполнено в виде подошвенной платформы с проушинами, через которые пройдет крепежный ремень. Технический результат, достигаемый от использования совокупности отличительных признаков предложенного устройства, состоит в том, что лезвие лопаты выполнено в паре - для каждой ноги и вместо удерживающего держака применены крепежные ремни и опорные платформы, что позволяет для перекопки почвы использовать ходьбу работника, в которой нет нужды наклоняться, а ввод лезвия в почву, отделение порций почвы и ее перемешивание и раздробление происходит в естественной координации движений руки и ног, свойственных ходьбе за счет веса тела и инерционных сил маховых движений конечностей. Это существенно облегчает действия работника, снижает утомление, повышает удобство в работе и в конечном счете резко повышает производительность в перекопке почвы в саду или огороде. Сущность предлагаемого поясняется чертежом, где на фиг. 1 дан общий вид устройства в профиль и фас; на фиг. 2 - то же; А - вид сверху, Б - вид снизу; на фиг. 3 - то же: А - при входе ножей в грунт, Б - при выламывании порций грунта, В - при сбросе и переворачивании порций грунта; на фиг. 4 - схема взаимодействия работы рук и ног работника. Устройство содержит рамку 1, по краям которой в П-образной форме закреплены лезвия: два боковых 2 и одно лобовое 3. На рамке закреплена треугольная пластина -платформа 4, на которой закреплены проушины: носковые 5, подошвенные б, в которых пройдет крепежный ремень 7, сзади треугольной платформы закреплен изогнутый рычаг 8, в проушине 9 которого закреплена гибкая тяга 10 с рукояткой 11. Тяга пропущена через кольцо 12, закрепленное на ремне (7) сзади стопы. Лезвия это стальные пластины имитаторы лопаты, а гибкая тяга имитатор держака лопаты. Пользуются устройством следующим образом. Работник ставит ступни ног на платформы 4, ими подводит носки ног под ремень 7 и закрепляет ими на ступнях рамку 1 так, как показано на фиг. 2, 3, берет в рук рукоятку 11 приступает к работе - вскапыванию почвы в саду или на огороде. Он переносит тяжесть на правую ногу, вдавливает через платформу 4 и рамку 1 ножи 2 и З в грунт. Так заканчивается первая фаза -вход ножей в грунт (см. фиг. 3-А). Затем он подает колено вперед, а голень вверх -назад и производит вторую фазу - выламывание порций грунта. Это происходит в результате того, что рамка 1 и платформа 4, опираясь на переднюю кромку, переходит в наклонное положение из горизонтального. Соединенные с нею ножи 2 и 3 тоже из вертикального в наклонное (см. фиг. 3-Б). После этого бедрои голень по инерции подается дальше вверх - назад и выломанная порция почвы выносится назад вверх и выбрасывается сзади работника. Так завершается фаза сброса переворачивания порции грунта. Руки при этом оказывают помощь - главным образом подъеме порции грунта и создания скорости и инерционных сил для вылета ее назад. Это осуществляется за счет того, что в процессе второй фазы работник подает рукоятку 11 вверх, чем облегчает выламывание грунта. Этот подъем он продолжает и в третьей фазе - сбросе. Однако для сброса он выполняет рукой рывок рукоятки 11 вверх и назад, чем придает импульс выброса грунта из П-образного лезвия 2 и 3 - в сторону открытой части этой формы, т.е. назад. Порция грунта при полете разворачивается, т.к. гибкая тяга 10 и рукоятка 11 подаются вверх - назад, а стопа вверх - назад -вперед, как бы закручивая эту порцию по часовой стрелке, так что при падении эта порция ложится в перевернутом положении, и разбивается при падении. Работник попеременно ставит каждую вооруженную ногу вперед на шаг длины рамки 1 (ширины боковых 2 лезвий), ставя ноги рядом, чтобы внутренние ножи 2 соприкасались своими краями, а лобовой 3 нож отрезал бы такой размер порции грунта, который соответствовал бы ширине боковых 2 ножей. В результате такого перемещения вперед создается вскопанная полоса, шириной в два лобовых ножа. Грунт при этом отбрасывается из целинной части в вскопанную, т.е. назад. Преимуществом предложенного устройства по сравнению с прототипом является то, что применением пар рабочих лезвий, закрепленных посредством платформ и крепежных ремней на стопах ног, как более сильные и выносливые, чем обеспечено существенное облегчение этого труда и повышение его производительности и создано удобство в работе.
