Пристрій для лікування тривалонезаживаючих ран крс-вак

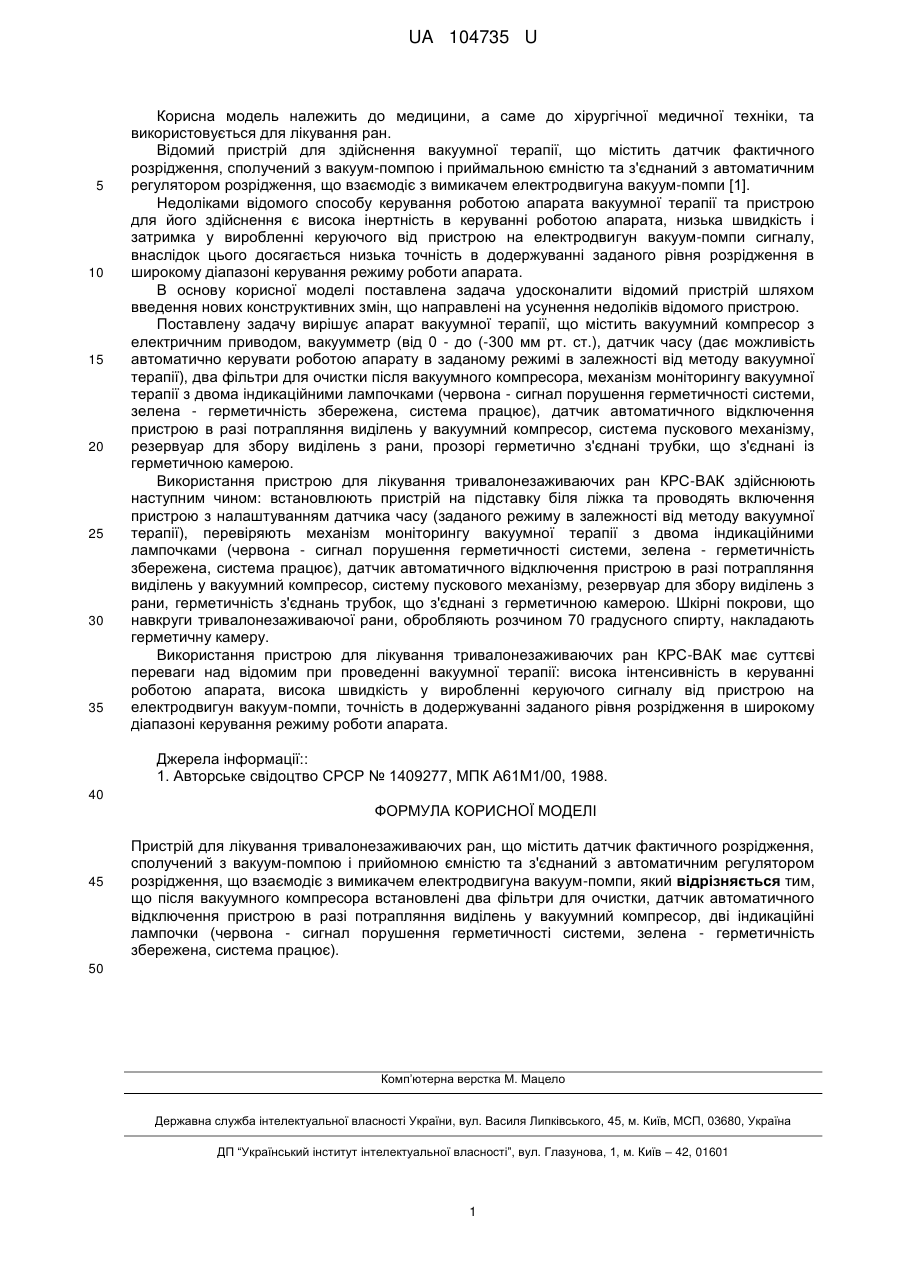

Реферат: Пристрій для лікування тривалонезаживаючих ран містить датчик фактичного розрідження, сполучений з вакуум-помпою і прийомною ємністю та з'єднаний з автоматичним регулятором розрідження, що взаємодіє з вимикачем електродвигуна вакуум-помпи. Додатково після вакуумного компресора встановлені два фільтри для очистки, датчик автоматичного відключення пристрою в разі потрапляння виділень у вакуумний компресор, дві індикаційні лампочки (червона - сигнал порушення герметичності системи, зелена - герметичність збережена, система працює). UA 104735 U (12) UA 104735 U UA 104735 U 5 10 15 20 25 30 35 Корисна модель належить до медицини, а саме до хірургічної медичної техніки, та використовується для лікування ран. Відомий пристрій для здійснення вакуумної терапії, що містить датчик фактичного розрідження, сполучений з вакуум-помпою і приймальною ємністю та з'єднаний з автоматичним регулятором розрідження, що взаємодіє з вимикачем електродвигуна вакуум-помпи [1]. Недоліками відомого способу керування роботою апарата вакуумної терапії та пристрою для його здійснення є висока інертність в керуванні роботою апарата, низька швидкість і затримка у виробленні керуючого від пристрою на електродвигун вакуум-помпи сигналу, внаслідок цього досягається низька точність в додержуванні заданого рівня розрідження в широкому діапазоні керування режиму роботи апарата. В основу корисної моделі поставлена задача удосконалити відомий пристрій шляхом введення нових конструктивних змін, що направлені на усунення недоліків відомого пристрою. Поставлену задачу вирішує апарат вакуумної терапії, що містить вакуумний компресор з електричним приводом, вакуумметр (від 0 - до (-300 мм рт. ст.), датчик часу (дає можливість автоматично керувати роботою апарату в заданому режимі в залежності від методу вакуумної терапії), два фільтри для очистки після вакуумного компресора, механізм моніторингу вакуумної терапії з двома індикаційними лампочками (червона - сигнал порушення герметичності системи, зелена - герметичність збережена, система працює), датчик автоматичного відключення пристрою в разі потрапляння виділень у вакуумний компресор, система пускового механізму, резервуар для збору виділень з рани, прозорі герметично з'єднані трубки, що з'єднані із герметичною камерою. Використання пристрою для лікування тривалонезаживаючих ран КРС-ВАК здійснюють наступним чином: встановлюють пристрій на підставку біля ліжка та проводять включення пристрою з налаштуванням датчика часу (заданого режиму в залежності від методу вакуумної терапії), перевіряють механізм моніторингу вакуумної терапії з двома індикаційними лампочками (червона - сигнал порушення герметичності системи, зелена - герметичність збережена, система працює), датчик автоматичного відключення пристрою в разі потрапляння виділень у вакуумний компресор, систему пускового механізму, резервуар для збору виділень з рани, герметичність з'єднань трубок, що з'єднані з герметичною камерою. Шкірні покрови, що навкруги тривалонезаживаючої рани, обробляють розчином 70 градусного спирту, накладають герметичну камеру. Використання пристрою для лікування тривалонезаживаючих ран КРС-ВАК має суттєві переваги над відомим при проведенні вакуумної терапії: висока інтенсивність в керуванні роботою апарата, висока швидкість у виробленні керуючого сигналу від пристрою на електродвигун вакуум-помпи, точність в додержуванні заданого рівня розрідження в широкому діапазоні керування режиму роботи апарата. Джерела інформації:: 1. Авторське свідоцтво СРСР № 1409277, МПК А61М1/00, 1988. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для лікування тривалонезаживаючих ран, що містить датчик фактичного розрідження, сполучений з вакуум-помпою і прийомною ємністю та з'єднаний з автоматичним регулятором розрідження, що взаємодіє з вимикачем електродвигуна вакуум-помпи, який відрізняється тим, що після вакуумного компресора встановлені два фільтри для очистки, датчик автоматичного відключення пристрою в разі потрапляння виділень у вакуумний компресор, дві індикаційні лампочки (червона - сигнал порушення герметичності системи, зелена - герметичність збережена, система працює). 50 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
