Пристрій для лікування еректильної дисфункції по б.с.суняйкіну

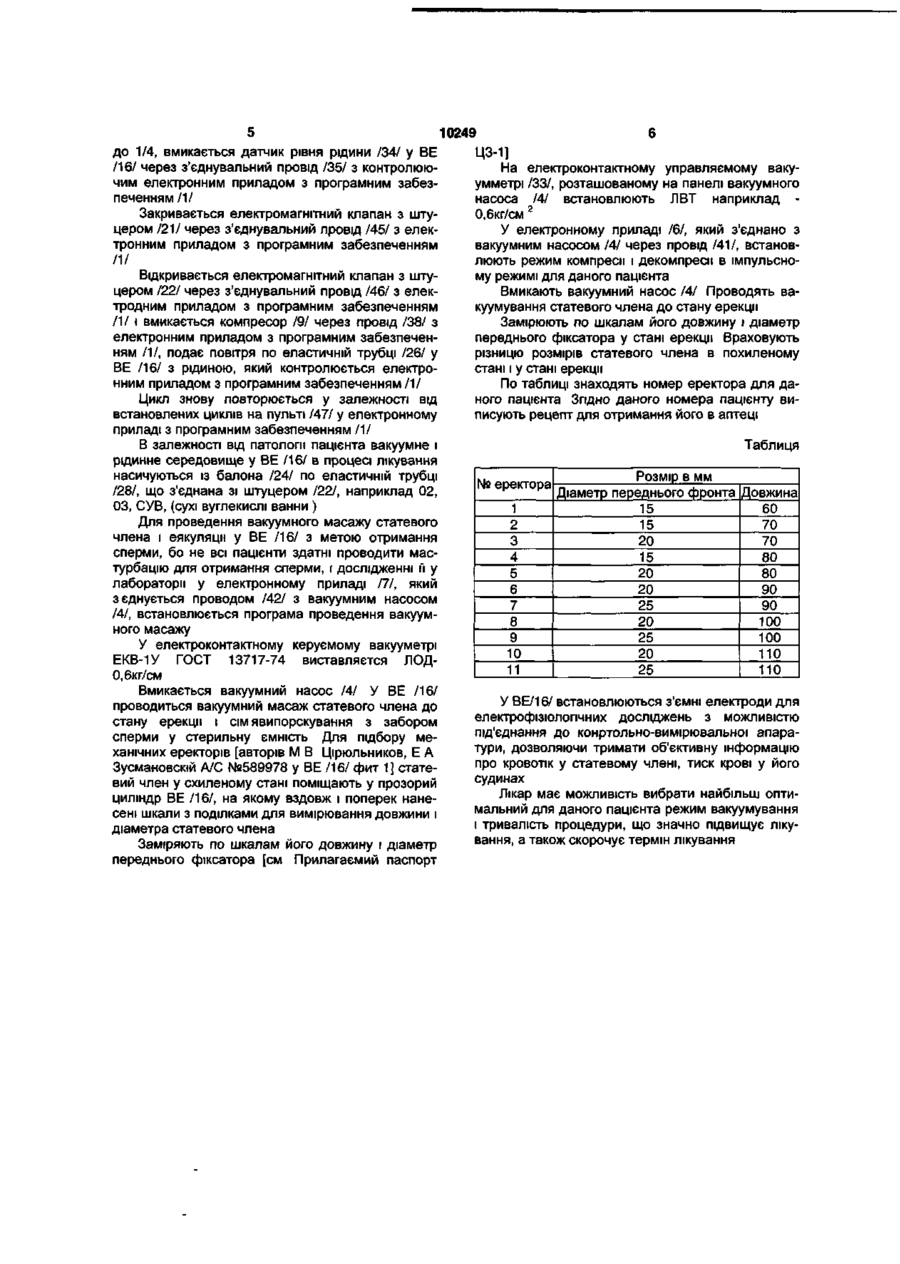

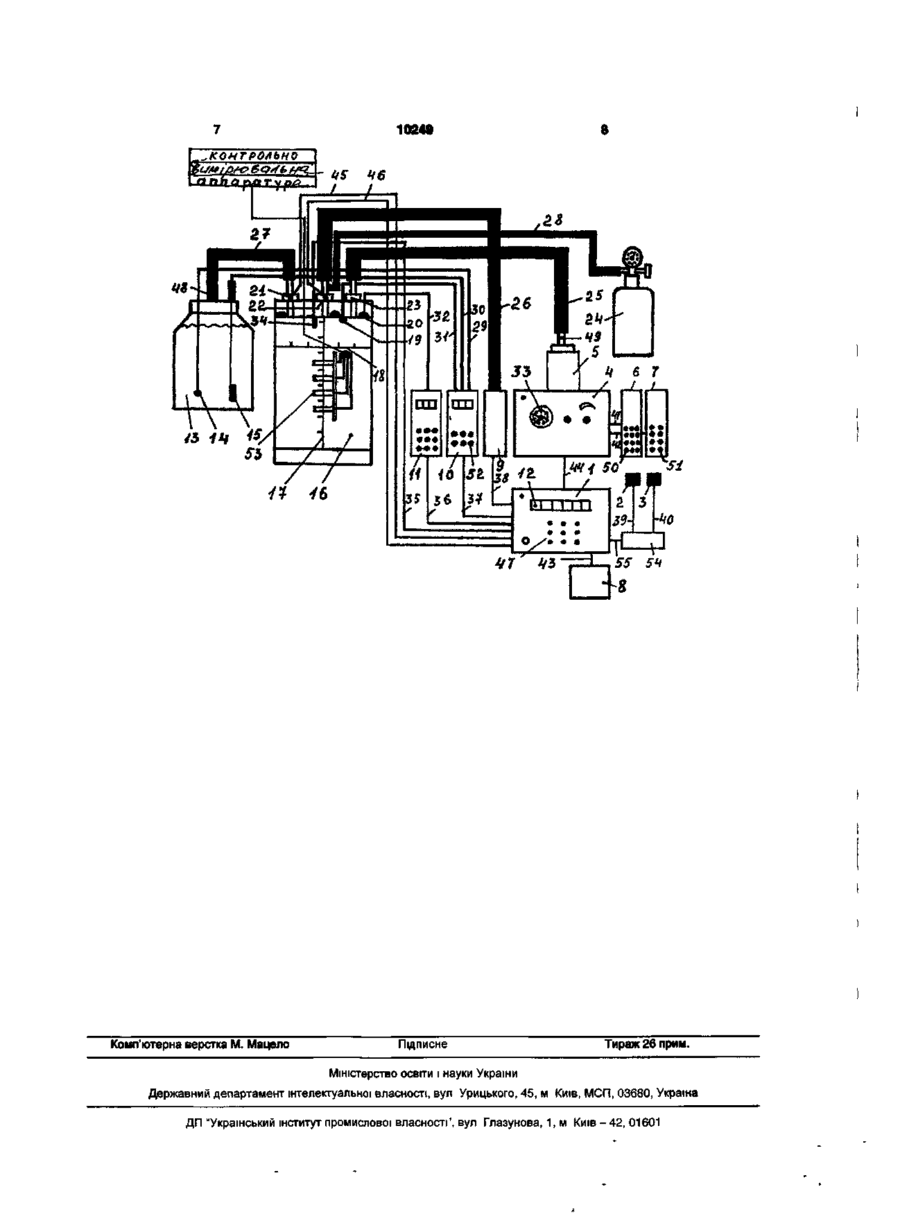

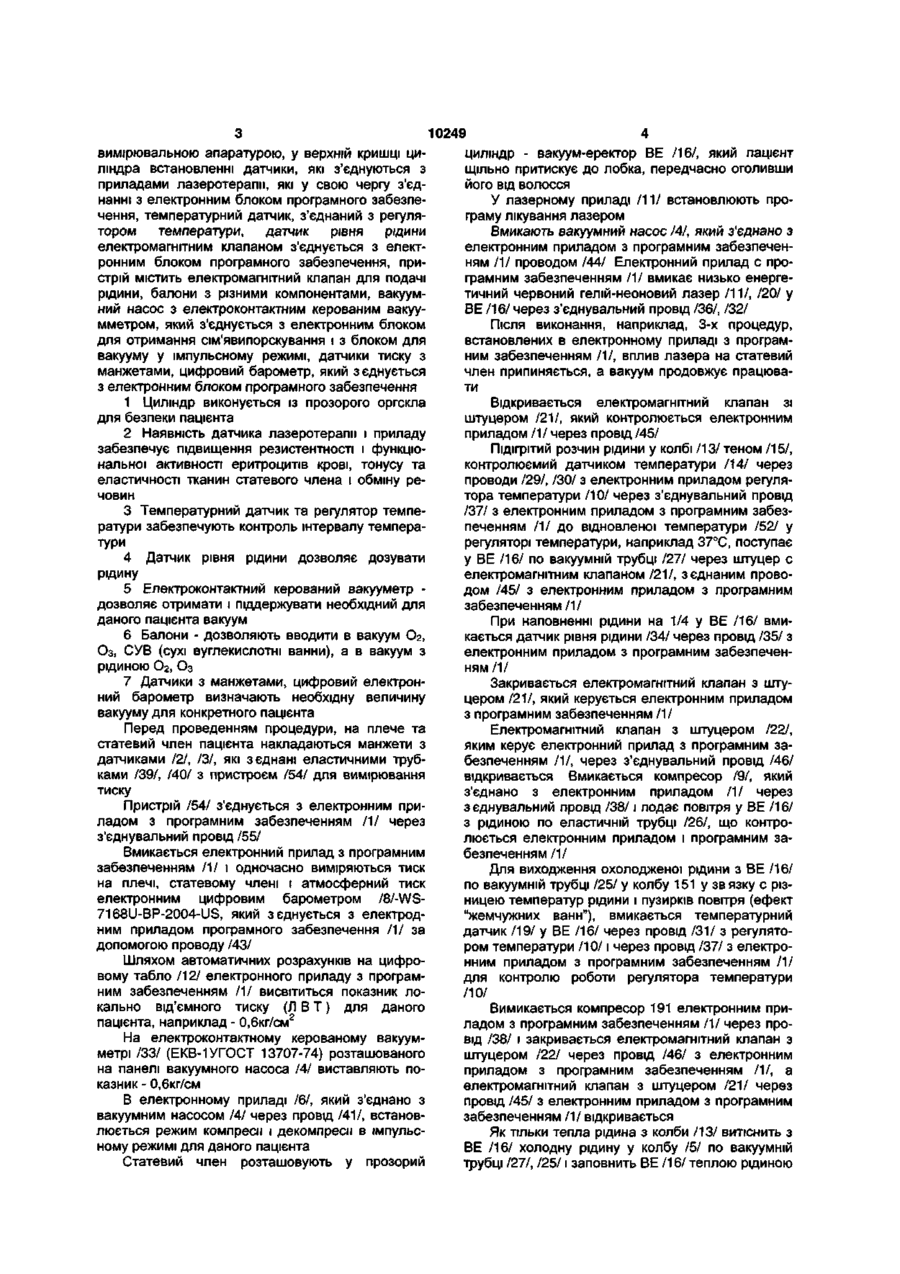

Пристрій для лікування еректильної дисфункції, що складається із прозорої колби, штуцера для з'єднання з ємністю, яка містить рідину, штуцера для з'єднання з вакуумним насосом, який має ємність для відпрацьованої рідини, регулятора декомпресії і манометра, який відрізняється тим, що колба виконана у вигляді прозорого циліндра із оргскла з нанесеними на нього вздовж і поперек шкалами, всередині циліндра розташовані ЗНІМНІ електроди, які з'єднані з контрольно вимірювальною апаратурою, у верхній кришці циліндра встановлені лазерні датчики, які з'єднані з приладами лазер-терапп, які у свою чергу з'єднані з електронним блоком програмного забезпечення, температурний датчик з'єднаний з регулятором температури, датчик рівня рідини електромагнітним клапаном з'єднаний з електронним блоком програмного забезпечення, пристрій містить електромагнітний клапан дня подачі рідини, балони з різними компонентами, вакуумний насос з електроконтактним керованим вакуумметром, який з'єднаний з електронним блоком для отримання сім'явипорскування і з блоком для вакууму в імпульсному режимі, датчики тиску з манжетами, цифровий електронний барометр, який з'єднаний з електронним блоком програмного забезпечення Корисна модель відноситься до галузі медицини, зокрема до медичної техніки, до пристроїв для лікування імпотенції Відомо пристрій по А/С №1456143 „Устройство для лечения импотенции", що містить прозору колбу з отворами для введення статевого члена і з отворами, розташованими вздовж осі симетрії, які закриваються ковпачками, штуцер для з'єднання з ємністю з рідиною, затискач, розташований на еластичній трубці, штуцер для з'єднання з вакуумним насосом, ємності для збору відпрацьованої рідини, регулятор декомпресії і вакуумний манометр Однак вказаний пристрій має недоліки 1 Нерегульований вакуум не дозволяє виконувати індивідуальний підбір вакууму для кожного пацієнта та піддержувати його в необхідному режимі 2 У зв'язку з тим, що на корпусі колби виконано ряд отворів, закритих ковпачками, після зниження тиску у колбі та заповнення и на 1/4 рідиною відкривають вручну ковпачки, в результаті ручної маніпуляції з ковпачками має місце порушення стерильності, а також постійне незначне капання рідини із отвору на ноги пацієнта 3 Ручна маніпуляція ковпачками протягом циклу 4-6 процедур, відкривання та закривання зати скачів для подачі і припинення подачі рідини у колбу примушує лікаря бути прив'язаним до проведення процедур у пацієнта, що забирає час у лікаря і крім того вказує вплив на психіку пацієнта при проведенні такої інтимної процедури 4 Немає контролю температури рідини В основу нашої корисної моделі поставлена задача удосконалення пристрою для лікування імпотенції За рахунок зміни конструкції забезпечується регулюємий вакуум, лазеротерапія, температурний контроль рідини і середовища у вакуумеректорі, дослідження кровотока у статевому члені, тиск крові у статевому члені, що дозволяє підвищити ефективність лікування і скоротити термін лікування Поставлене завдання виконується тим, що у пристрою для лікування еректильної дисфункції, що складається із прозорої колби, штуцера для з'єднання з ємністю, яка містить рідину, штуцера для з'єднання з вакуумним насосом, який має ємність для відпрацьованої рідини, регулятора декомпресії і манометра згідно корисної моделі прозора колба виконується у вигляді прозорого циліндра з оргскла з нанесеними на нього шкалами вздовж і поперек, всередині циліндра розташовані ЗНІМНІ електроди, які з'єднуються з контрольно CM 10249 циліндр - вакуум-еректор BE /16/, який пацієнт вимірювальною апаратурою, у верхній кришці цищільно притискує до лобка, передчасно оголивши ліндра встановленні датчики, які з'єднуються з ЙОГО ВІД ВОЛОССЯ приладами лазеротерапм, які у свою чергу з'єдУ лазерному приладі /11/ встановлюють пронанні з електронним блоком програмного забезпеграму лікування лазером чення, температурний датчик, з'єднаний з регуляВмикають вакуумний насос ІЛІ, який з'єднано з тором температури, датчик рівня рідини електронним приладом з програмним забезпеченелектромагнітним клапаном з'єднується з електням /1/ проводом /44/ Електронний прилад с проронним блоком програмного забезпечення, приграмним забезпеченням /1/ вмикає низько енергестрій містить електромагнітний клапан для подачі тичний червоний гелій-неоновий лазер /11/, /20/ у рідини, балони з різними компонентами, вакуумBE /16/ через з'єднувальний провід /36/, /32/ ний насос з електроконтактним керованим вакуумметром, який з'єднується з електронним блоком Після виконання, наприклад, 3-х процедур, для отримання сім'явипорскування і з блоком для встановлених в електронному приладі з програмвакууму у імпульсному режимі, датчики тиску з ним забезпеченням /1/, вплив лазера на статевий манжетами, цифровий барометр, який зєднується член припиняється, а вакуум продовжує працюваз електронним блоком програмного забезпечення ти 1 Циліндр виконується із прозорого оргскла Відкривається електромагнітний клапан зі для безпеки пацієнта штуцером /21/, який контролюється електронним приладом /1/ через провід /45/ 2 Наявність датчика лазеротерапм і приладу забезпечує підвищення резистентності і функціоПідігрітий розчин рідини у колбі /13/ теном /15/, нальної активності еритроцитів крові, тонусу та контролюємий датчиком температури /14/ через еластичності тканин статевого члена і обміну репроводи /29/, /ЗО/ з електронним приладом регулячовин тора температури /10/ через з'єднувальний провід /37/ з електронним приладом з програмним забез3 Температурний датчик та регулятор темпепеченням /1/ до відновленої температури /52/ у ратури забезпечують контроль інтервалу темперарегуляторі температури, наприклад 37°С, поступає тури у BE /16/ по вакуумній трубці /27/ через штуцер с 4 Датчик рівня рідини дозволяє дозувати електромагнітним клапаном /21/, з єднаним проворідину дом /45/ з електронним приладом з програмним 5 Електроконтактний керований вакууметр забезпеченням /1/ дозволяє отримати і піддержувати необхідний для даного пацієнта вакуум При наповненні рідини на 1/4 у BE /16/ вми6 Балони - дозволяють вводити в вакуум О2, кається датчик рівня рідини /34/ через провід /35/ з Оз, СУВ (сухі вуглекислотні ванни), а в вакуум з електронним приладом з програмним забезпеченрідиною О2, Оз ням /1/ 7 Датчики з манжетами, цифровий електронЗакривається електромагнітний клапан з штуний барометр визначають необхідну величину цером /21/, який керується електронним приладом вакууму для конкретного пацієнта з програмним забезпеченням /1/ Перед проведенням процедури, на плече та Електромагнітний клапан з штуцером /22/, статевий член пацієнта накладаються манжети з яким керує електронний прилад з програмним задатчиками 121, /3/, які з єднані еластичними труббезпеченням /1/, через з'єднувальний провід /46/ ками /39/, /40/ з пристроєм /54/ для вимірювання відкривається Вмикається компресор /9/, який тиску з'єднано з електронним приладом / 1 / через Пристрій /54/ з'єднується з електронним приз єднувальний провід /38/1 подає повітря у BE /16/ ладом з програмним забезпеченням / 1 / через з рідиною по еластичній трубці /26/, що контроз'єднувальний провід /55/ люється електронним приладом і програмним заВмикається електронний прилад з програмним безпеченням /1/ забезпеченням / 1 / і одночасно виміряються тиск Для виходження охолодженої рідини з BE /16/ на плечі, статевому члені і атмосферний тиск по вакуумній трубці /25/ у колбу 151 у звязку с різелектронним цифровим барометром /8/-WSницею температур рідини і пузирків повітря (ефект 7168U-BP-2004-US, який зєднується з електрод"жемчужних ванн"), вмикається температурний ним приладом програмного забезпечення / 1 / за датчик /19/ у BE /16/ через провід /31/ з регулятодопомогою проводу /43/ ром температури /10/1 через провід /37/ з електроШляхом автоматичних розрахунків на цифронним приладом з програмним забезпеченням /1/ вому табло /12/ електронного приладу з програмдля контролю роботи регулятора температури ним забезпеченням / і / висвітиться показник ло/10/ кально від'ємного тиску (Л В Т ) для даного Вимикається компресор 191 електронним при2 пацієнта, наприклад - 0,6кг/см ладом з програмним забезпеченням /1/ через проНа електроконтактному керованому вакуумвід /38/ і закривається електромагнітний клапан з метрі /33/ (ЕКВ-1УГОСТ 13707-74) розташованого штуцером /22/ через провід /46/ з електронним на панелі вакуумного насоса /4/ виставляють поприладом з програмним забезпеченням / 1 / , а казник - 0,6кг/см електромагнітний клапан з штуцером /21/ через 8 електронному приладі /6/, який з'єднано з провід /45/ з електронним приладом з програмним вакуумним насосом /4/ через провід /41/, встановзабезпеченням /1/ відкривається люється режим компресії і декомпресії в імпульсЯк тільки тепла рідина з колби /13/ витіснить з ному режимі для даного пацієнта BE /16/ холодну рідину у колбу /5/ по вакуумній Статевий член розташовують у прозорий трубці /27/, /25/1 заповнить BE /16/ теплою рідиною до 1/4, вмикається датчик рівня рідини /34/ у BE /16/ через з'єднувальний провід /35/ з контролюючим електронним приладом з програмним забезпеченням /1/ Закривається електромагнітнийклапан з штуцером /21/ через з'єднувальний провід /45/ з електронним приладом з програмним забезпеченням /1/ Відкривається електромагнітний клапан з штуцером /22/ через з'єднувальний провід /46/ з електродним приладом з програмним забезпеченням /1/ і вмикається компресор /9/ через провід /38/ з електронним приладом з програмним забезпеченням / і / , подає повітря по еластичній трубці /26/ у BE /16/ з рідиною, який контролюється електронним приладом з програмним забезпеченням /1/ Цикл знову повторюється у залежності від встановлених циклів на пульті /47/ у електронному приладі з програмним забезпеченням /1/ В залежності від патології пацієнта вакуумне і рідинне середовище у BE /16/ в процесі лікування насичуються із балона /24/ по еластичній трубці /28/, що з'єднана зі штуцером /22/, наприклад 02, 03, СУВ, (сухі вуглекислі ванни ) Для проведення вакуумного масажу статевого члена і еякуляції у BE /16/ з метою отримання сперми, бо не всі пацієнти здатні проводити мастурбацію для отримання сперми, і дослідженні й у лабораторії у електронному приладі 171, який зєднується проводом /42/ з вакуумним насосом /4/, встановлюється програма проведення вакуумного масажу У електроконтактному керуємому вакууметрі ЕКВ-1У ГОСТ 13717-74 виставляєтся ЛОД0,6кг/см Вмикається вакуумний насос /4/ У BE /16/ проводиться вакуумний масаж статевого члена до стану ерекції і сім явипорскування з забором сперми у стерильну ємність Для підбору механічних еректорів [авторів М В Цірюльников, Е А Зусмановскій А/С №589978 у BE /16/ фит 1] статевий член у схиленому стані поміщають у прозорий циліндр BE /16/, на якому вздовж і поперек нанесені шкали з поділками для вимірювання довжини і діаметра статевого члена Заміряють по шкалам його довжину і діаметр переднього фіксатора [см Прилагаємий паспорт 10249 ЦЗ-1] На електроконтактному управляемому вакуумметрі /33/, розташованому на панелі вакуумного насоса /4/ встановлюють ЛВТ наприклад 0,6кг/см 2 У електронному приладі /6/, який з'єднано з вакуумним насосом /4/ через провід /41/, встановлюють режим компресії і декомпресії в імпульсному режимі для даного пацієнта Вмикають вакуумний насос /4/ Проводять вакуумування статевого члена до стану ерекції Замірюють по шкалам його довжину і діаметр переднього фіксатора у стані ерекції Враховують різницю розмірів статевого члена в похиленому стані і у стані ерекції По таблиці знаходять номер еректора для даного пацієнта Згідно даного номера пацієнту виписують рецепт для отримання його в аптеці Таблиця № еректора 1 2 3 4 5 6 7 8 9 10 11 Розмір в мм Діаметр переднього фронта Довжина 15 60 70 15 20 70 15 80 80 20 20 90 90 25 20 100 100 25 110 20 25 110 У ВЕ/16/ встановлюються з'ємні електроди для електрофізіологічних досліджень з можливістю пщ'єднання до конртольно-вимірювальної апаратури, дозволяючи тримати об'єктивну інформацію про кровотік у статевому члені, тиск крові у його судинах Лікар має можливість вибрати найбільш оптимальний для даного пацієнта режим вакуумування і тривалість процедури, що значно підвищує лікування, а також скорочує термін лікування 10249 КОНТРОЛЬНО Комп'ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності', вул Глазунова, 1, м Київ-42, 01601
