Атравматична голка з ексцентричним каналом

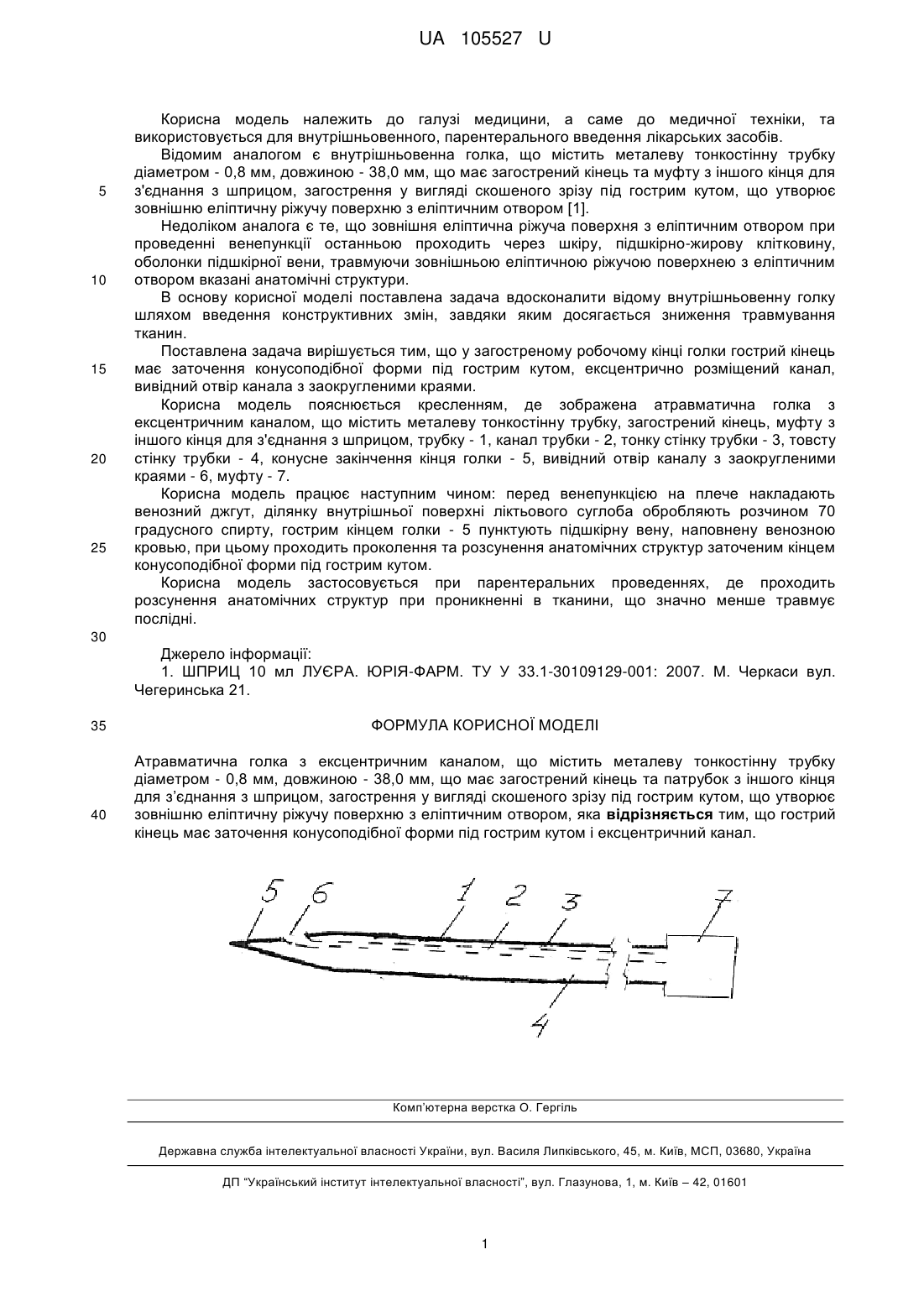

Реферат: UA 105527 U UA 105527 U 5 10 15 20 25 Корисна модель належить до галузі медицини, а саме до медичної техніки, та використовується для внутрішньовенного, парентерального введення лікарських засобів. Відомим аналогом є внутрішньовенна голка, що містить металеву тонкостінну трубку діаметром - 0,8 мм, довжиною - 38,0 мм, що має загострений кінець та муфту з іншого кінця для з'єднання з шприцом, загострення у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліптичним отвором [1]. Недоліком аналога є те, що зовнішня еліптична ріжуча поверхня з еліптичним отвором при проведенні венепункції останньою проходить через шкіру, підшкірно-жирову клітковину, оболонки підшкірної вени, травмуючи зовнішньою еліптичною ріжучою поверхнею з еліптичним отвором вказані анатомічні структури. В основу корисної моделі поставлена задача вдосконалити відому внутрішньовенну голку шляхом введення конструктивних змін, завдяки яким досягається зниження травмування тканин. Поставлена задача вирішується тим, що у загостреному робочому кінці голки гострий кінець має заточення конусоподібної форми під гострим кутом, ексцентрично розміщений канал, вивідний отвір канала з заокругленими краями. Корисна модель пояснюється кресленням, де зображена атравматична голка з ексцентричним каналом, що містить металеву тонкостінну трубку, загострений кінець, муфту з іншого кінця для з'єднання з шприцом, трубку - 1, канал трубки - 2, тонку стінку трубки - 3, товсту стінку трубки - 4, конусне закінчення кінця голки - 5, вивідний отвір каналу з заокругленими краями - 6, муфту - 7. Корисна модель працює наступним чином: перед венепункцією на плече накладають венозний джгут, ділянку внутрішньої поверхні ліктьового суглоба обробляють розчином 70 градусного спирту, гострим кінцем голки - 5 пунктують підшкірну вену, наповнену венозною кровью, при цьому проходить проколення та розсунення анатомічних структур заточеним кінцем конусоподібної форми під гострим кутом. Корисна модель застосовується при парентеральних проведеннях, де проходить розсунення анатомічних структур при проникненні в тканини, що значно менше травмує послідні. 30 Джерело інформації: 1. ШПРИЦ 10 мл ЛУЄРА. ЮРІЯ-ФАРМ. ТУ У 33.1-30109129-001: 2007. М. Черкаси вул. Чегеринська 21. 35 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Атравматична голка з ексцентричним каналом, що містить металеву тонкостінну трубку діаметром - 0,8 мм, довжиною - 38,0 мм, що має загострений кінець та патрубок з іншого кінця для з’єднання з шприцом, загострення у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліптичним отвором, яка відрізняється тим, що гострий кінець має заточення конусоподібної форми під гострим кутом і ексцентричний канал. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
