Інвазійно-функціональний пристрій для вимірювання розмірів біологічних структур з відліковим механізмом годинникового типу

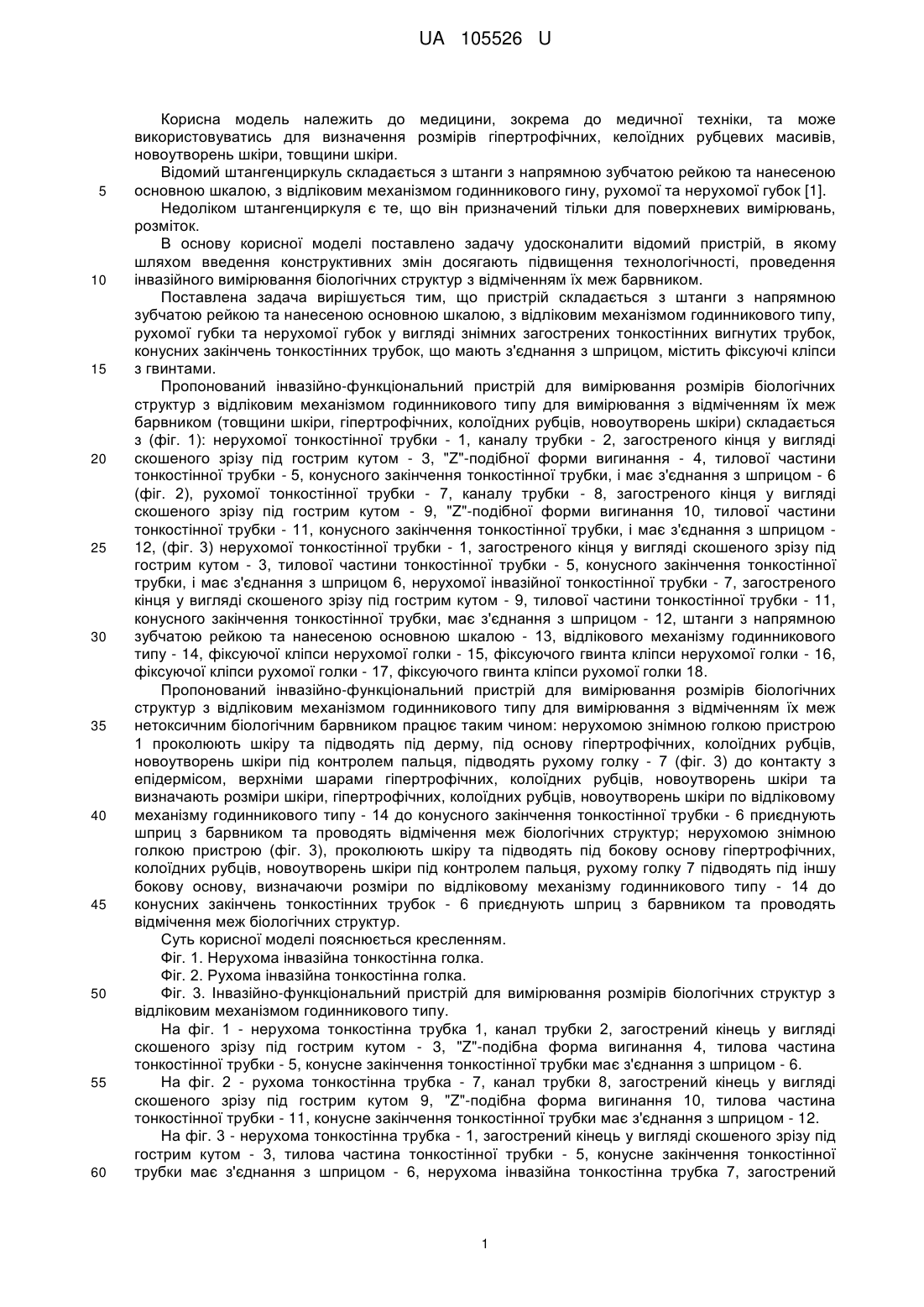

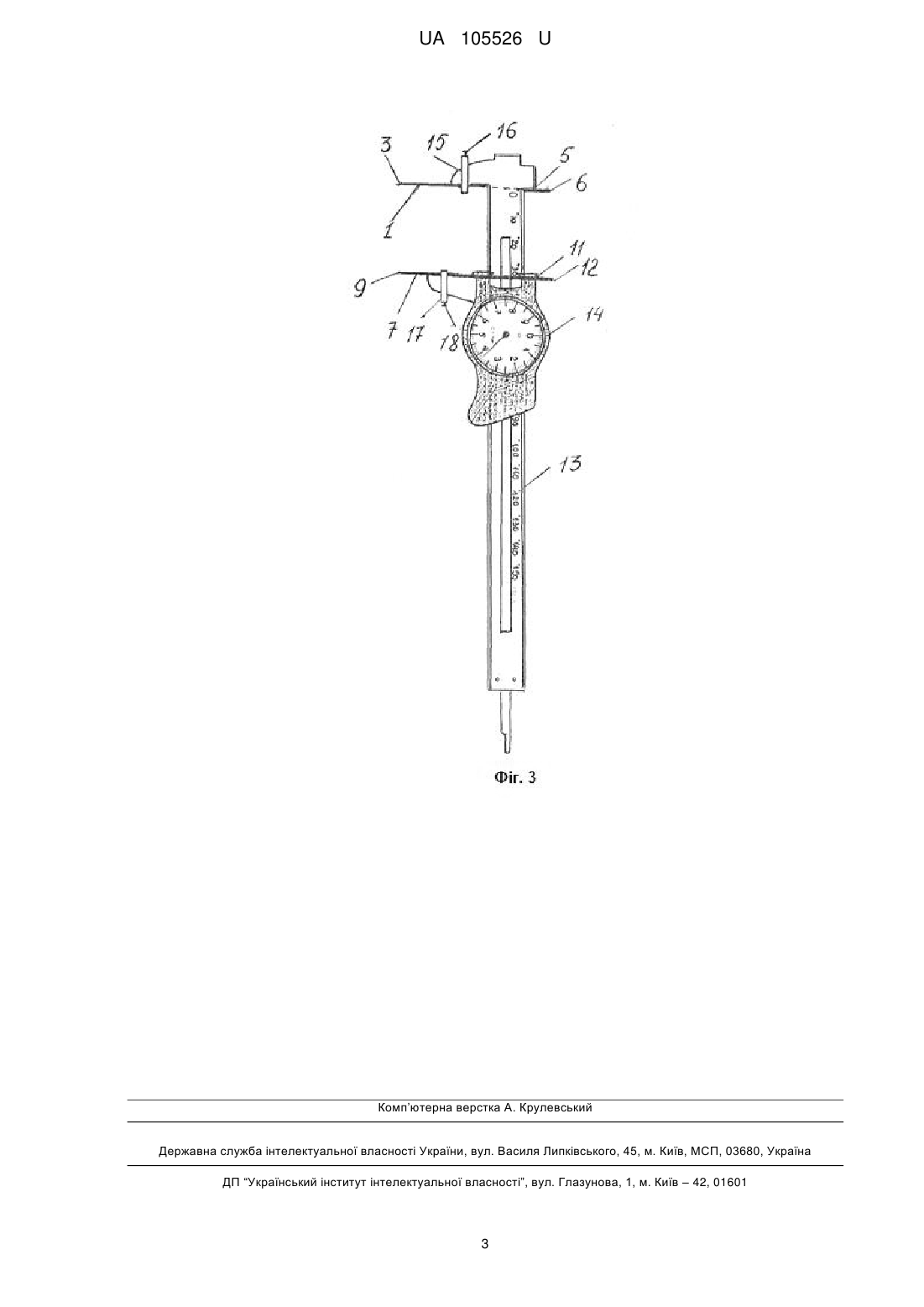

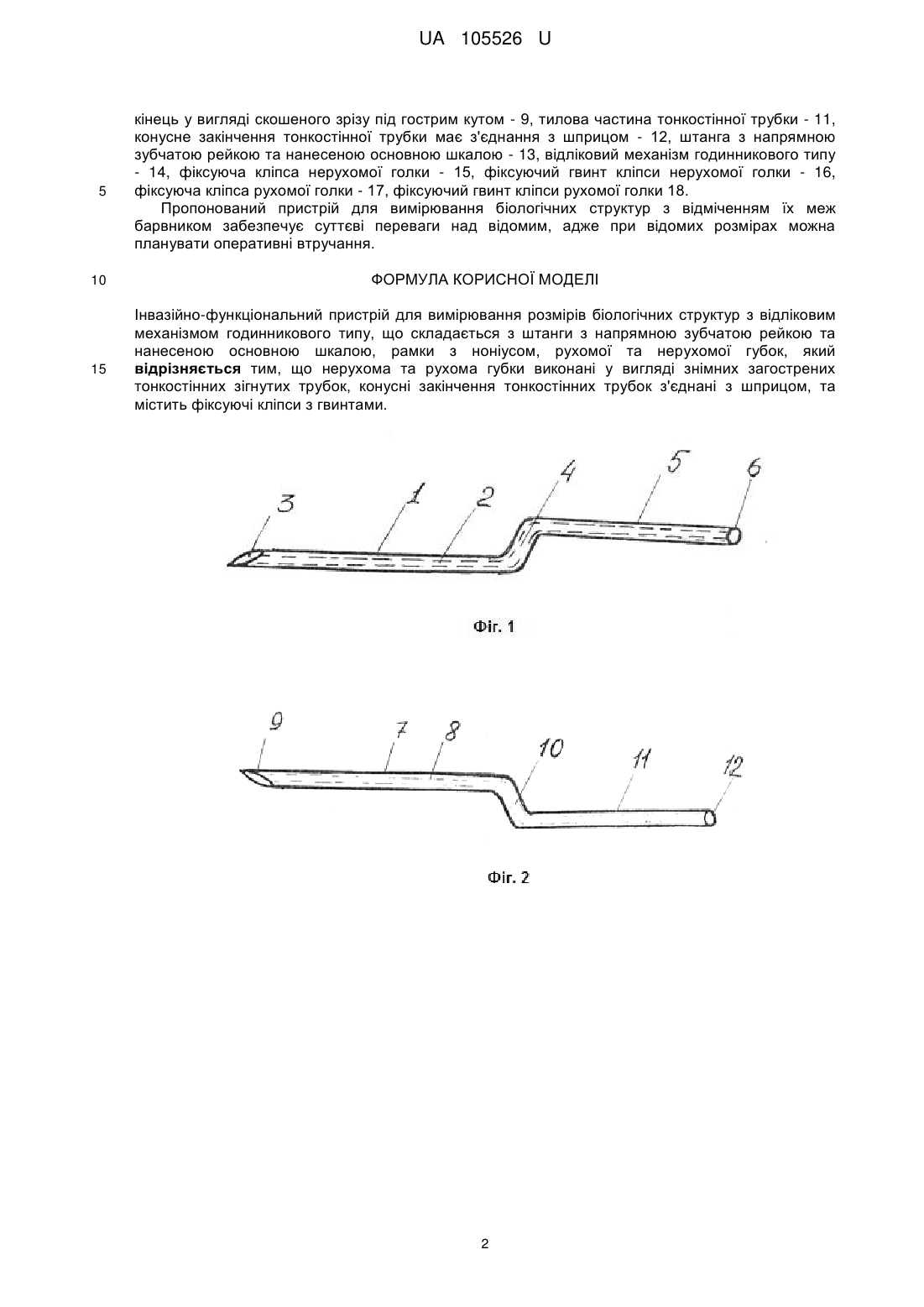

Реферат: Інвазійно-функціональний пристрій для вимірювання розмірів біологічних структур з відліковим механізмом годинникового типу складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з ноніусом, рухомої та нерухомої губок. Нерухома та рухома губки виконані у вигляді знімних загострених тонкостінних зігнутих трубок, конусні закінчення тонкостінних трубок з'єднані з шприцом, та містить фіксуючі кліпси з гвинтами. UA 105526 U (54) ІНВАЗІЙНО-ФУНКЦІОНАЛЬНИЙ ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ РОЗМІРІВ БІОЛОГІЧНИХ СТРУКТУР З ВІДЛІКОВИМ МЕХАНІЗМОМ ГОДИННИКОВОГО ТИПУ UA 105526 U UA 105526 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, зокрема до медичної техніки, та може використовуватись для визначення розмірів гіпертрофічних, келоїдних рубцевих масивів, новоутворень шкіри, товщини шкіри. Відомий штангенциркуль складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, з відліковим механізмом годинникового гину, рухомої та нерухомої губок [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлено задачу удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності, проведення інвазійного вимірювання біологічних структур з відміченням їх меж барвником. Поставлена задача вирішується тим, що пристрій складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, з відліковим механізмом годинникового типу, рухомої губки та нерухомої губок у вигляді знімних загострених тонкостінних вигнутих трубок, конусних закінчень тонкостінних трубок, що мають з'єднання з шприцом, містить фіксуючі кліпси з гвинтами. Пропонований інвазійно-функціональний пристрій для вимірювання розмірів біологічних структур з відліковим механізмом годинникового типу для вимірювання з відміченням їх меж барвником (товщини шкіри, гіпертрофічних, колоїдних рубців, новоутворень шкіри) складається з (фіг. 1): нерухомої тонкостінної трубки - 1, каналу трубки - 2, загостреного кінця у вигляді скошеного зрізу під гострим кутом - 3, "Z"-подібної форми вигинання - 4, тилової частини тонкостінної трубки - 5, конусного закінчення тонкостінної трубки, і має з'єднання з шприцом - 6 (фіг. 2), рухомої тонкостінної трубки - 7, каналу трубки - 8, загостреного кінця у вигляді скошеного зрізу під гострим кутом - 9, "Z"-подібної форми вигинання 10, тилової частини тонкостінної трубки - 11, конусного закінчення тонкостінної трубки, і має з'єднання з шприцом 12, (фіг. 3) нерухомої тонкостінної трубки - 1, загостреного кінця у вигляді скошеного зрізу під гострим кутом - 3, тилової частини тонкостінної трубки - 5, конусного закінчення тонкостінної трубки, і має з'єднання з шприцом 6, нерухомої інвазійної тонкостінної трубки - 7, загостреного кінця у вигляді скошеного зрізу під гострим кутом - 9, тилової частини тонкостінної трубки - 11, конусного закінчення тонкостінної трубки, має з'єднання з шприцом - 12, штанги з напрямною зубчатою рейкою та нанесеною основною шкалою - 13, відлікового механізму годинникового типу - 14, фіксуючої кліпси нерухомої голки - 15, фіксуючого гвинта кліпси нерухомої голки - 16, фіксуючої кліпси рухомої голки - 17, фіксуючого гвинта кліпси рухомої голки 18. Пропонований інвазійно-функціональний пристрій для вимірювання розмірів біологічних структур з відліковим механізмом годинникового типу для вимірювання з відміченням їх меж нетоксичним біологічним барвником працює таким чином: нерухомою знімною голкою пристрою 1 проколюють шкіру та підводять під дерму, під основу гіпертрофічних, колоїдних рубців, новоутворень шкіри під контролем пальця, підводять рухому голку - 7 (фіг. 3) до контакту з епідермісом, верхніми шарами гіпертрофічних, колоїдних рубців, новоутворень шкіри та визначають розміри шкіри, гіпертрофічних, колоїдних рубців, новоутворень шкіри по відліковому механізму годинникового типу - 14 до конусного закінчення тонкостінної трубки - 6 приєднують шприц з барвником та проводять відмічення меж біологічних структур; нерухомою знімною голкою пристрою (фіг. 3), проколюють шкіру та підводять під бокову основу гіпертрофічних, колоїдних рубців, новоутворень шкіри під контролем пальця, рухому голку 7 підводять під іншу бокову основу, визначаючи розміри по відліковому механізму годинникового типу - 14 до конусних закінчень тонкостінних трубок - 6 приєднують шприц з барвником та проводять відмічення меж біологічних структур. Суть корисної моделі пояснюється кресленням. Фіг. 1. Нерухома інвазійна тонкостінна голка. Фіг. 2. Рухома інвазійна тонкостінна голка. Фіг. 3. Інвазійно-функціональний пристрій для вимірювання розмірів біологічних структур з відліковим механізмом годинникового типу. На фіг. 1 - нерухома тонкостінна трубка 1, канал трубки 2, загострений кінець у вигляді скошеного зрізу під гострим кутом - 3, "Z"-подібна форма вигинання 4, тилова частина тонкостінної трубки - 5, конусне закінчення тонкостінної трубки має з'єднання з шприцом - 6. На фіг. 2 - рухома тонкостінна трубка - 7, канал трубки 8, загострений кінець у вигляді скошеного зрізу під гострим кутом 9, "Z"-подібна форма вигинання 10, тилова частина тонкостінної трубки - 11, конусне закінчення тонкостінної трубки має з'єднання з шприцом - 12. На фіг. 3 - нерухома тонкостінна трубка - 1, загострений кінець у вигляді скошеного зрізу під гострим кутом - 3, тилова частина тонкостінної трубки - 5, конусне закінчення тонкостінної трубки має з'єднання з шприцом - 6, нерухома інвазійна тонкостінна трубка 7, загострений 1 UA 105526 U 5 10 15 кінець у вигляді скошеного зрізу під гострим кутом - 9, тилова частина тонкостінної трубки - 11, конусне закінчення тонкостінної трубки має з'єднання з шприцом - 12, штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 13, відліковий механізм годинникового типу - 14, фіксуюча кліпса нерухомої голки - 15, фіксуючий гвинт кліпси нерухомої голки - 16, фіксуюча кліпса рухомої голки - 17, фіксуючий гвинт кліпси рухомої голки 18. Пропонований пристрій для вимірювання біологічних структур з відміченням їх меж барвником забезпечує суттєві переваги над відомим, адже при відомих розмірах можна планувати оперативні втручання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Інвазійно-функціональний пристрій для вимірювання розмірів біологічних структур з відліковим механізмом годинникового типу, що складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з ноніусом, рухомої та нерухомої губок, який відрізняється тим, що нерухома та рухома губки виконані у вигляді знімних загострених тонкостінних зігнутих трубок, конусні закінчення тонкостінних трубок з'єднані з шприцом, та містить фіксуючі кліпси з гвинтами. 2 UA 105526 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
