Спосіб утилізації ацетиленових балонів

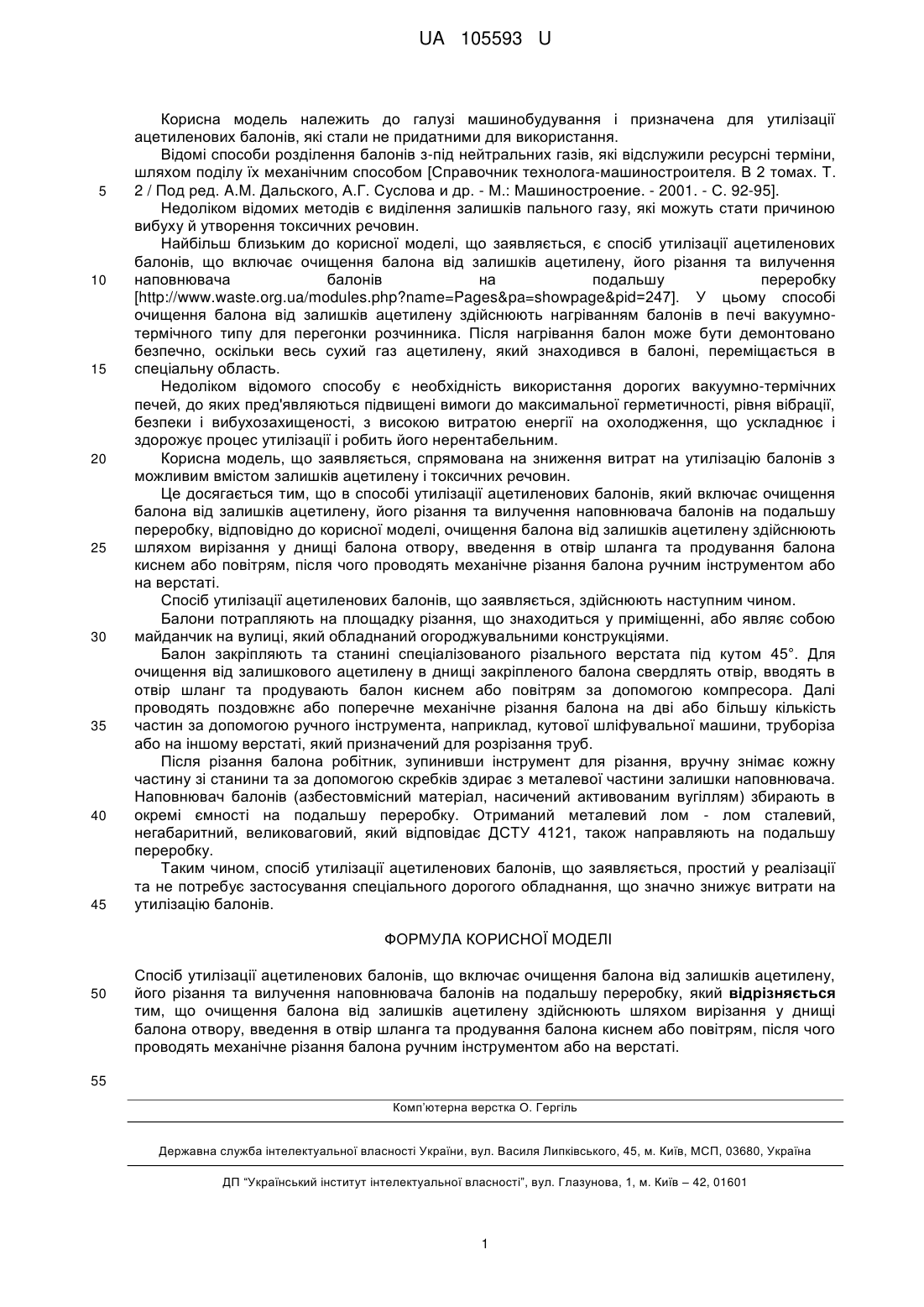

Реферат: UA 105593 U UA 105593 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування і призначена для утилізації ацетиленових балонів, які стали не придатними для використання. Відомі способи розділення балонів з-під нейтральних газів, які відслужили ресурсні терміни, шляхом поділу їх механічним способом [Справочник технолога-машиностроителя. В 2 томах. Т. 2 / Под ред. A.M. Дальского, А.Г. Суслова и др. - М.: Машиностроение. - 2001. - С. 92-95]. Недоліком відомих методів є виділення залишків пального газу, які можуть стати причиною вибуху й утворення токсичних речовин. Найбільш близьким до корисної моделі, що заявляється, є спосіб утилізації ацетиленових балонів, що включає очищення балона від залишків ацетилену, його різання та вилучення наповнювача балонів на подальшу переробку [http://www.waste.org.ua/modules.php?name=Pages&pa=showpage&pid=247]. У цьому способі очищення балона від залишків ацетилену здійснюють нагріванням балонів в печі вакуумнотермічного типу для перегонки розчинника. Після нагрівання балон може бути демонтовано безпечно, оскільки весь сухий газ ацетилену, який знаходився в балоні, переміщається в спеціальну область. Недоліком відомого способу є необхідність використання дорогих вакуумно-термічних печей, до яких пред'являються підвищені вимоги до максимальної герметичності, рівня вібрації, безпеки і вибухозахищеності, з високою витратою енергії на охолодження, що ускладнює і здорожує процес утилізації і робить його нерентабельним. Корисна модель, що заявляється, спрямована на зниження витрат на утилізацію балонів з можливим вмістом залишків ацетилену і токсичних речовин. Це досягається тим, що в способі утилізації ацетиленових балонів, який включає очищення балона від залишків ацетилену, його різання та вилучення наповнювача балонів на подальшу переробку, відповідно до корисної моделі, очищення балона від залишків ацетилену здійснюють шляхом вирізання у днищі балона отвору, введення в отвір шланга та продування балона киснем або повітрям, після чого проводять механічне різання балона ручним інструментом або на верстаті. Спосіб утилізації ацетиленових балонів, що заявляється, здійснюють наступним чином. Балони потрапляють на площадку різання, що знаходиться у приміщенні, або являє собою майданчик на вулиці, який обладнаний огороджувальними конструкціями. Балон закріпляють та станині спеціалізованого різального верстата під кутом 45°. Для очищення від залишкового ацетилену в днищі закріпленого балона свердлять отвір, вводять в отвір шланг та продувають балон киснем або повітрям за допомогою компресора. Далі проводять поздовжнє або поперечне механічне різання балона на дві або більшу кількість частин за допомогою ручного інструмента, наприклад, кутової шліфувальної машини, труборіза або на іншому верстаті, який призначений для розрізання труб. Після різання балона робітник, зупинивши інструмент для різання, вручну знімає кожну частину зі станини та за допомогою скребків здирає з металевої частини залишки наповнювача. Наповнювач балонів (азбестовмісний матеріал, насичений активованим вугіллям) збирають в окремі ємності на подальшу переробку. Отриманий металевий лом - лом сталевий, негабаритний, великоваговий, який відповідає ДСТУ 4121, також направляють на подальшу переробку. Таким чином, спосіб утилізації ацетиленових балонів, що заявляється, простий у реалізації та не потребує застосування спеціального дорогого обладнання, що значно знижує витрати на утилізацію балонів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб утилізації ацетиленових балонів, що включає очищення балона від залишків ацетилену, його різання та вилучення наповнювача балонів на подальшу переробку, який відрізняється тим, що очищення балона від залишків ацетилену здійснюють шляхом вирізання у днищі балона отвору, введення в отвір шланга та продування балона киснем або повітрям, після чого проводять механічне різання балона ручним інструментом або на верстаті. 55 Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
