Формула / Реферат

Спосіб виготовлення корпусів балонів, який полягає в нагріванні кінців трубної заготівки до температури 1150°, формуванні днища та горловини балона на закатній машині поворотним інструментом, видачі корпусу балона з машини при обертанні його навколо подовжньої осі, при цьому нагрів кінця трубної заготівки, що закочують, здійснюють після задання її в закатну машину, а видачу корпусу з закатним кінцем з машини виконують із забезпеченням підпору відносно його подовжнього переміщення, який відрізняється тим, що як заготівка використовується прямошовна зварна труба, на якій закатку днища та горловини здійснюють після додаткового підігрівання зони деформування до температури 1150° та закатки підсилень зварного шва.

Текст

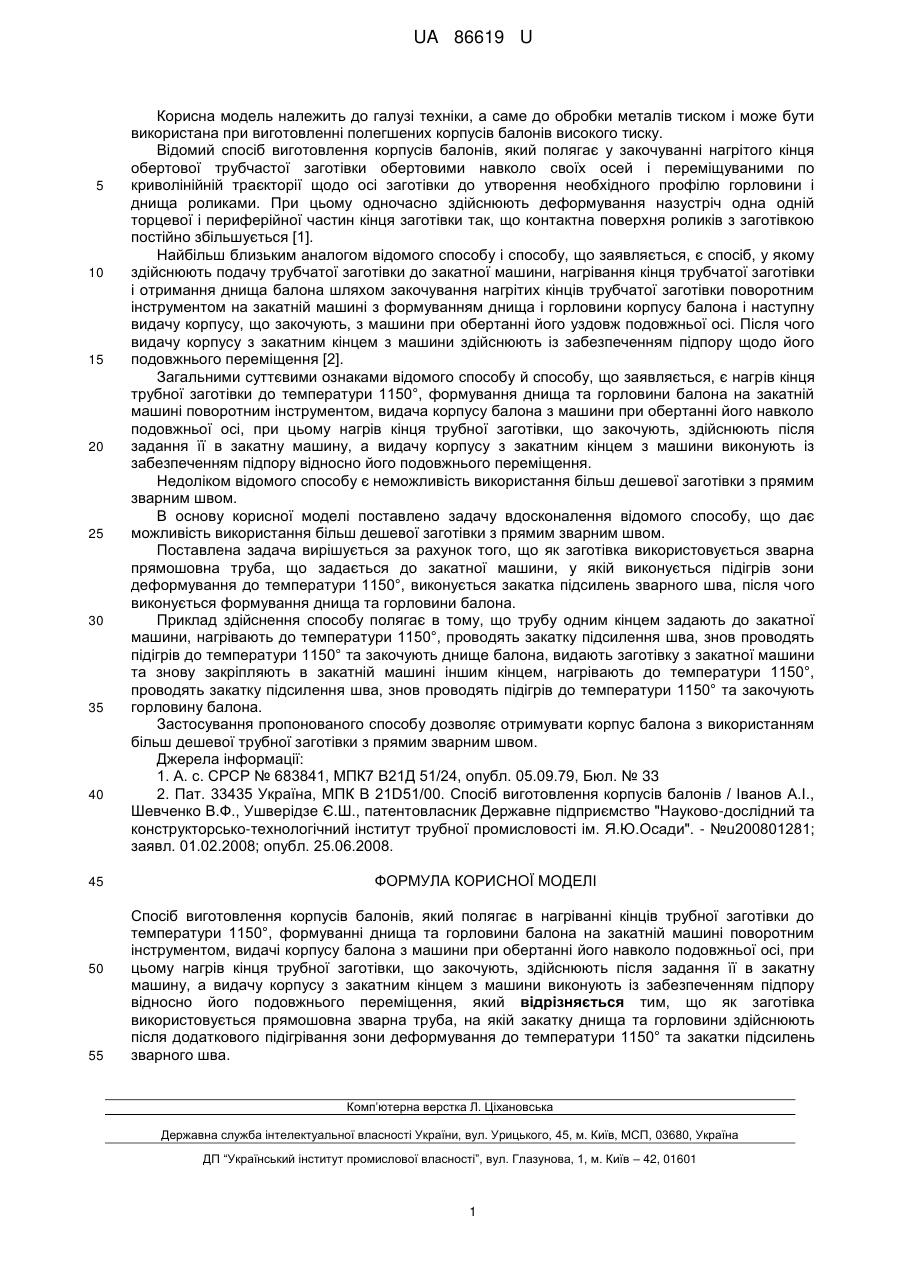

Реферат: Спосіб виготовлення корпусів балонів, який полягає в нагріванні кінців трубної заготівки до температури 1150°, формуванні днища та горловини балона на закатній машині поворотним інструментом, видачі корпусу балона з машини при обертанні його навколо подовжньої осі, при цьому нагрів кінця трубної заготівки, що закочують, здійснюють після задання її в закатну машину, а видачу корпусу з закатним кінцем з машини виконують із забезпеченням підпору відносно його подовжнього переміщення, крім того як заготівка використовується прямошовна зварна труба, на якій закатку днища та горловини здійснюють після додаткового підігрівання зони деформування до температури 1150° та закатки підсилень зварного шва. UA 86619 U (54) СПОСІБ ВИГОТОВЛЕННЯ КОРПУСІВ БАЛОНІВ UA 86619 U UA 86619 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі техніки, а саме до обробки металів тиском і може бути використана при виготовленні полегшених корпусів балонів високого тиску. Відомий спосіб виготовлення корпусів балонів, який полягає у закочуванні нагрітого кінця обертової трубчастої заготівки обертовими навколо своїх осей і переміщуваними по криволінійній траєкторії щодо осі заготівки до утворення необхідного профілю горловини і днища роликами. При цьому одночасно здійснюють деформування назустріч одна одній торцевої і периферійної частин кінця заготівки так, що контактна поверхня роликів з заготівкою постійно збільшується [1]. Найбільш близьким аналогом відомого способу і способу, що заявляється, є спосіб, у якому здійснюють подачу трубчатої заготівки до закатної машини, нагрівання кінця трубчатої заготівки і отримання днища балона шляхом закочування нагрітих кінців трубчатої заготівки поворотним інструментом на закатній машині з формуванням днища і горловини корпусу балона і наступну видачу корпусу, що закочують, з машини при обертанні його уздовж подовжньої осі. Після чого видачу корпусу з закатним кінцем з машини здійснюють із забезпеченням підпору щодо його подовжнього переміщення [2]. Загальними суттєвими ознаками відомого способу й способу, що заявляється, є нагрів кінця трубної заготівки до температури 1150°, формування днища та горловини балона на закатній машині поворотним інструментом, видача корпусу балона з машини при обертанні його навколо подовжньої осі, при цьому нагрів кінця трубної заготівки, що закочують, здійснюють після задання її в закатну машину, а видачу корпусу з закатним кінцем з машини виконують із забезпеченням підпору відносно його подовжнього переміщення. Недоліком відомого способу є неможливість використання більш дешевої заготівки з прямим зварним швом. В основу корисної моделі поставлено задачу вдосконалення відомого способу, що дає можливість використання більш дешевої заготівки з прямим зварним швом. Поставлена задача вирішується за рахунок того, що як заготівка використовується зварна прямошовна труба, що задається до закатної машини, у якій виконується підігрів зони деформування до температури 1150°, виконується закатка підсилень зварного шва, після чого виконується формування днища та горловини балона. Приклад здійснення способу полягає в тому, що трубу одним кінцем задають до закатної машини, нагрівають до температури 1150°, проводять закатку підсилення шва, знов проводять підігрів до температури 1150° та закочують днище балона, видають заготівку з закатної машини та знову закріпляють в закатній машині іншим кінцем, нагрівають до температури 1150°, проводять закатку підсилення шва, знов проводять підігрів до температури 1150° та закочують горловину балона. Застосування пропонованого способу дозволяє отримувати корпус балона з використанням більш дешевої трубної заготівки з прямим зварним швом. Джерела інформації: 1. А. с. СРСР № 683841, МПК7 В21Д 51/24, опубл. 05.09.79, Бюл. № 33 2. Пат. 33435 Україна, МПК В 21D51/00. Спосіб виготовлення корпусів балонів / Іванов А.І., Шевченко В.Ф., Ушверідзе Є.Ш., патентовласник Державне підприємство "Науково-дослідний та конструкторсько-технологічний інститут трубної промисловості ім. Я.Ю.Осади". - №u200801281; заявл. 01.02.2008; опубл. 25.06.2008. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб виготовлення корпусів балонів, який полягає в нагріванні кінців трубної заготівки до температури 1150°, формуванні днища та горловини балона на закатній машині поворотним інструментом, видачі корпусу балона з машини при обертанні його навколо подовжньої осі, при цьому нагрів кінця трубної заготівки, що закочують, здійснюють після задання її в закатну машину, а видачу корпусу з закатним кінцем з машини виконують із забезпеченням підпору відносно його подовжнього переміщення, який відрізняється тим, що як заготівка використовується прямошовна зварна труба, на якій закатку днища та горловини здійснюють після додаткового підігрівання зони деформування до температури 1150° та закатки підсилень зварного шва. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1

Дивитися

Додаткова інформація

Автори англійською

Satonin Oleksandr Volodymyrovych, Kulik Oleksandr Mykolaiovych

Автори російською

Сатонин Александр Владимирович, Кулик Александр Николаевич

МПК / Мітки

МПК: B21D 51/00

Мітки: балонів, корпусів, спосіб, виготовлення
