Хвильова енергетична установка
Формула / Реферат
Хвильова енергетична установка, яка відрізняється тим, що розташована у камері берегової залізобетонної конструкції і складається з багатофазового лінійного генератора з багатополюсним поплавцем-індуктором.
Текст

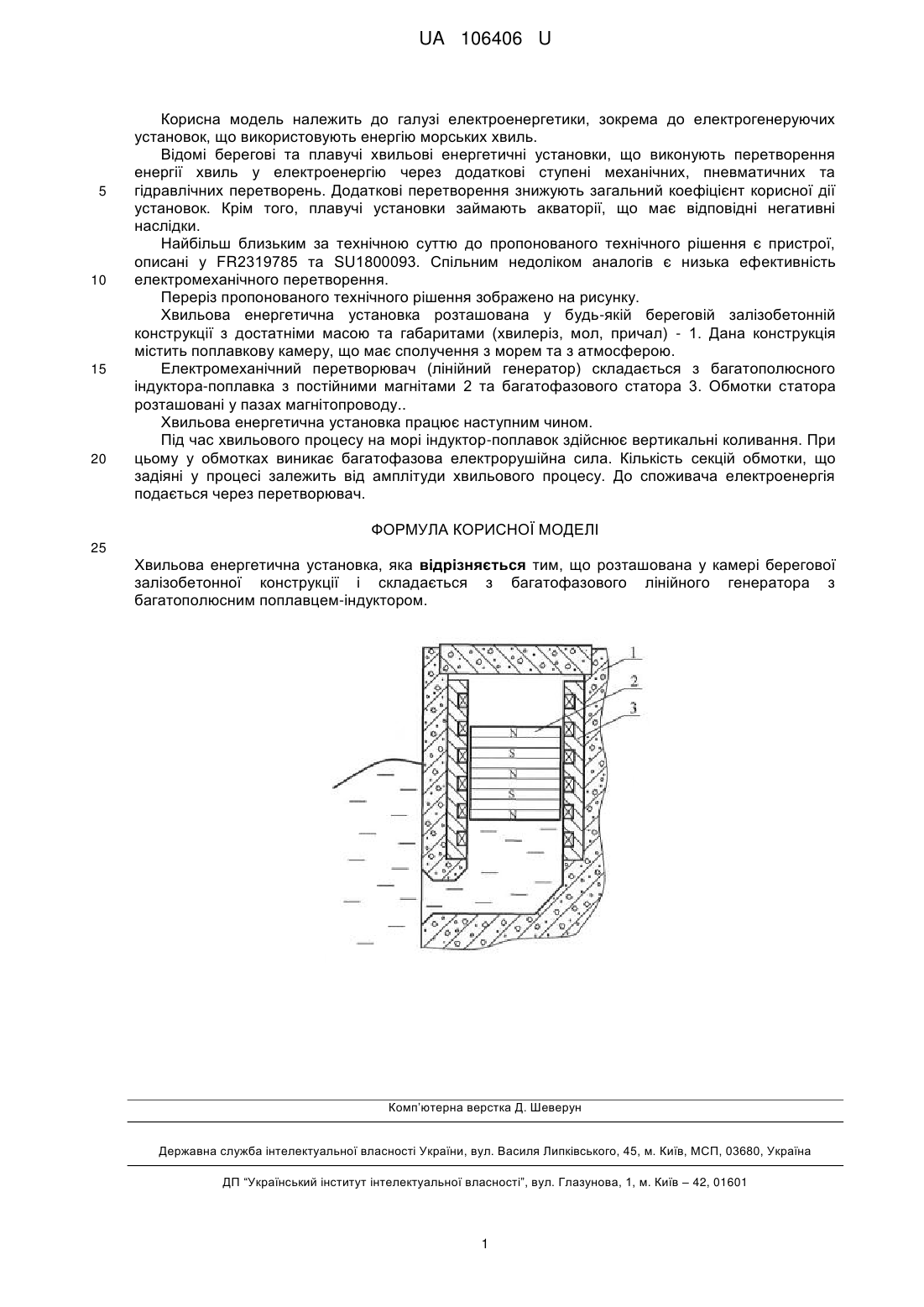

Реферат: UA 106406 U UA 106406 U 5 10 15 20 Корисна модель належить до галузі електроенергетики, зокрема до електрогенеруючих установок, що використовують енергію морських хвиль. Відомі берегові та плавучі хвильові енергетичні установки, що виконують перетворення енергії хвиль у електроенергію через додаткові ступені механічних, пневматичних та гідравлічних перетворень. Додаткові перетворення знижують загальний коефіцієнт корисної дії установок. Крім того, плавучі установки займають акваторії, що має відповідні негативні наслідки. Найбільш близьким за технічною суттю до пропонованого технічного рішення є пристрої, описані у FR2319785 та SU1800093. Спільним недоліком аналогів є низька ефективність електромеханічного перетворення. Переріз пропонованого технічного рішення зображено на рисунку. Хвильова енергетична установка розташована у будь-якій береговій залізобетонній конструкції з достатніми масою та габаритами (хвилеріз, мол, причал) - 1. Дана конструкція містить поплавкову камеру, що має сполучення з морем та з атмосферою. Електромеханічний перетворювач (лінійний генератор) складається з багатополюсного індуктора-поплавка з постійними магнітами 2 та багатофазового статора 3. Обмотки статора розташовані у пазах магнітопроводу.. Хвильова енергетична установка працює наступним чином. Під час хвильового процесу на морі індуктор-поплавок здійснює вертикальні коливання. При цьому у обмотках виникає багатофазова електрорушійна сила. Кількість секцій обмотки, що задіяні у процесі залежить від амплітуди хвильового процесу. До споживача електроенергія подається через перетворювач. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Хвильова енергетична установка, яка відрізняється тим, що розташована у камері берегової залізобетонної конструкції і складається з багатофазового лінійного генератора з багатополюсним поплавцем-індуктором. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
ДивитисяДодаткова інформація
Назва патенту англійськоюWave energy plant
Автори англійськоюYaras Volodymyr Igorovych
Назва патенту російськоюВолновая энергетическая установка
Автори російськоюЯрас Владимир Игоревич
МПК / Мітки
МПК: E02B 9/08
Мітки: енергетична, установка, хвильова
