Спосіб виготовлення артилерійської гільзи

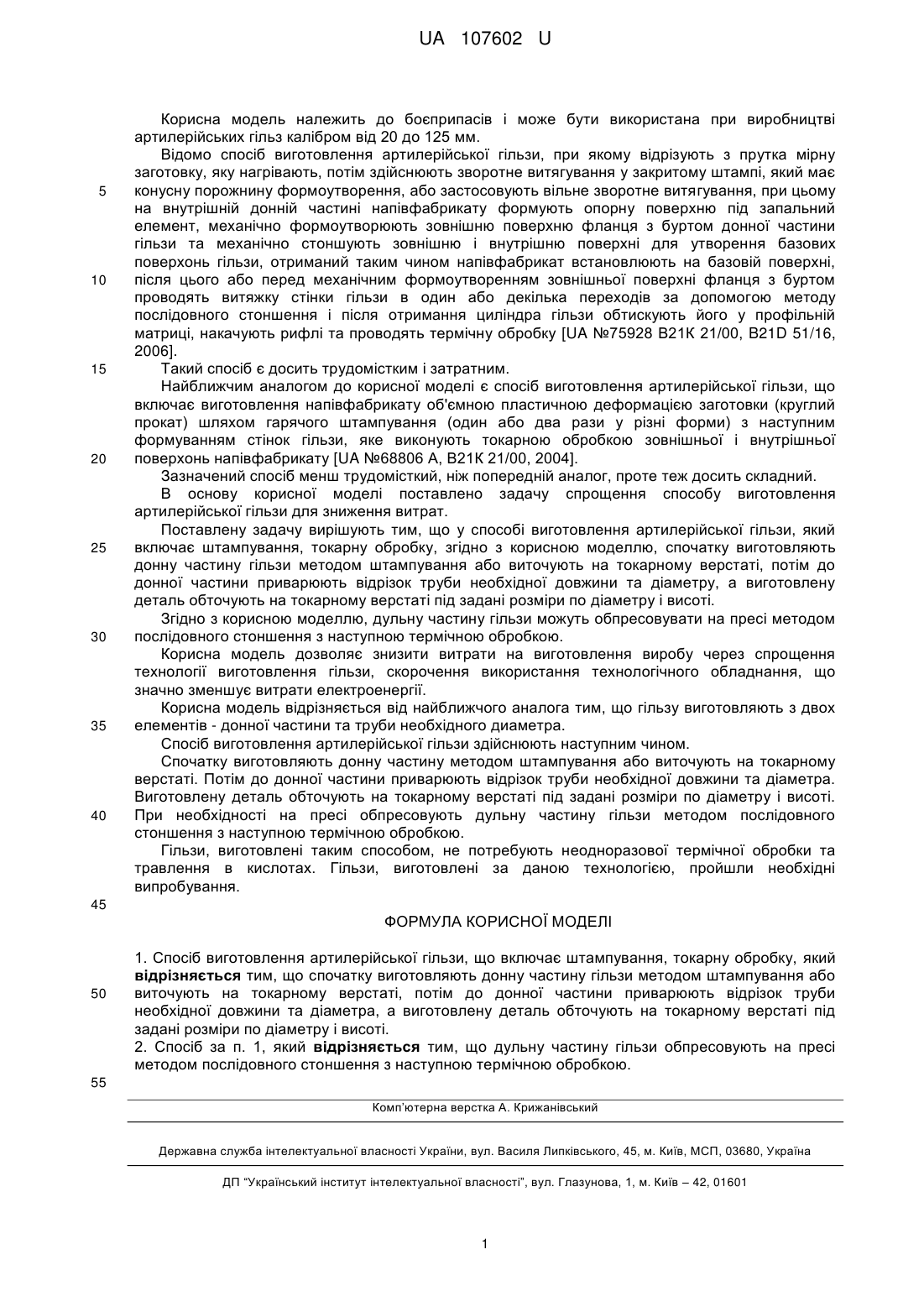

Реферат: Спосіб виготовлення артилерійської гільзи включає штампування, токарну обробку. Спочатку виготовляють донну частину гільзи методом штампування або виточують на токарному верстаті. Потім до донної частини приварюють відрізок труби необхідної довжини та діаметра, а виготовлену деталь обточують на токарному верстаті під задані розміри по діаметру і висоті. UA 107602 U (54) СПОСІБ ВИГОТОВЛЕННЯ АРТИЛЕРІЙСЬКОЇ ГІЛЬЗИ UA 107602 U UA 107602 U 5 10 15 20 25 30 35 40 Корисна модель належить до боєприпасів і може бути використана при виробництві артилерійських гільз калібром від 20 до 125 мм. Відомо спосіб виготовлення артилерійської гільзи, при якому відрізують з прутка мірну заготовку, яку нагрівають, потім здійснюють зворотне витягування у закритому штампі, який має конусну порожнину формоутворення, або застосовують вільне зворотне витягування, при цьому на внутрішній донній частині напівфабрикату формують опорну поверхню під запальний елемент, механічно формоутворюють зовнішню поверхню фланця з буртом донної частини гільзи та механічно стоншують зовнішню і внутрішню поверхні для утворення базових поверхонь гільзи, отриманий таким чином напівфабрикат встановлюють на базовій поверхні, після цього або перед механічним формоутворенням зовнішньої поверхні фланця з буртом проводять витяжку стінки гільзи в один або декілька переходів за допомогою методу послідовного стоншення і після отримання циліндра гільзи обтискують його у профільній матриці, накачують рифлі та проводять термічну обробку [UA №75928 В21К 21/00, B21D 51/16, 2006]. Такий спосіб є досить трудомістким і затратним. Найближчим аналогом до корисної моделі є спосіб виготовлення артилерійської гільзи, що включає виготовлення напівфабрикату об'ємною пластичною деформацією заготовки (круглий прокат) шляхом гарячого штампування (один або два рази у різні форми) з наступним формуванням стінок гільзи, яке виконують токарною обробкою зовнішньої і внутрішньої поверхонь напівфабрикату [UA №68806 А, В21К 21/00, 2004]. Зазначений спосіб менш трудомісткий, ніж попередній аналог, проте теж досить складний. В основу корисної моделі поставлено задачу спрощення способу виготовлення артилерійської гільзи для зниження витрат. Поставлену задачу вирішують тим, що у способі виготовлення артилерійської гільзи, який включає штампування, токарну обробку, згідно з корисною моделлю, спочатку виготовляють донну частину гільзи методом штампування або виточують на токарному верстаті, потім до донної частини приварюють відрізок труби необхідної довжини та діаметру, а виготовлену деталь обточують на токарному верстаті під задані розміри по діаметру і висоті. Згідно з корисною моделлю, дульну частину гільзи можуть обпресовувати на пресі методом послідовного стоншення з наступною термічною обробкою. Корисна модель дозволяє знизити витрати на виготовлення виробу через спрощення технології виготовлення гільзи, скорочення використання технологічного обладнання, що значно зменшує витрати електроенергії. Корисна модель відрізняється від найближчого аналога тим, що гільзу виготовляють з двох елементів - донної частини та труби необхідного диаметра. Спосіб виготовлення артилерійської гільзи здійснюють наступним чином. Спочатку виготовляють донну частину методом штампування або виточують на токарному верстаті. Потім до донної частини приварюють відрізок труби необхідної довжини та діаметра. Виготовлену деталь обточують на токарному верстаті під задані розміри по діаметру і висоті. При необхідності на пресі обпресовують дульну частину гільзи методом послідовного стоншення з наступною термічною обробкою. Гільзи, виготовлені таким способом, не потребують неодноразової термічної обробки та травлення в кислотах. Гільзи, виготовлені за даною технологією, пройшли необхідні випробування. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 1. Спосіб виготовлення артилерійської гільзи, що включає штампування, токарну обробку, який відрізняється тим, що спочатку виготовляють донну частину гільзи методом штампування або виточують на токарному верстаті, потім до донної частини приварюють відрізок труби необхідної довжини та діаметра, а виготовлену деталь обточують на токарному верстаті під задані розміри по діаметру і висоті. 2. Спосіб за п. 1, який відрізняється тим, що дульну частину гільзи обпресовують на пресі методом послідовного стоншення з наступною термічною обробкою. 55 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
