Спосіб збирання гички коренеплодів

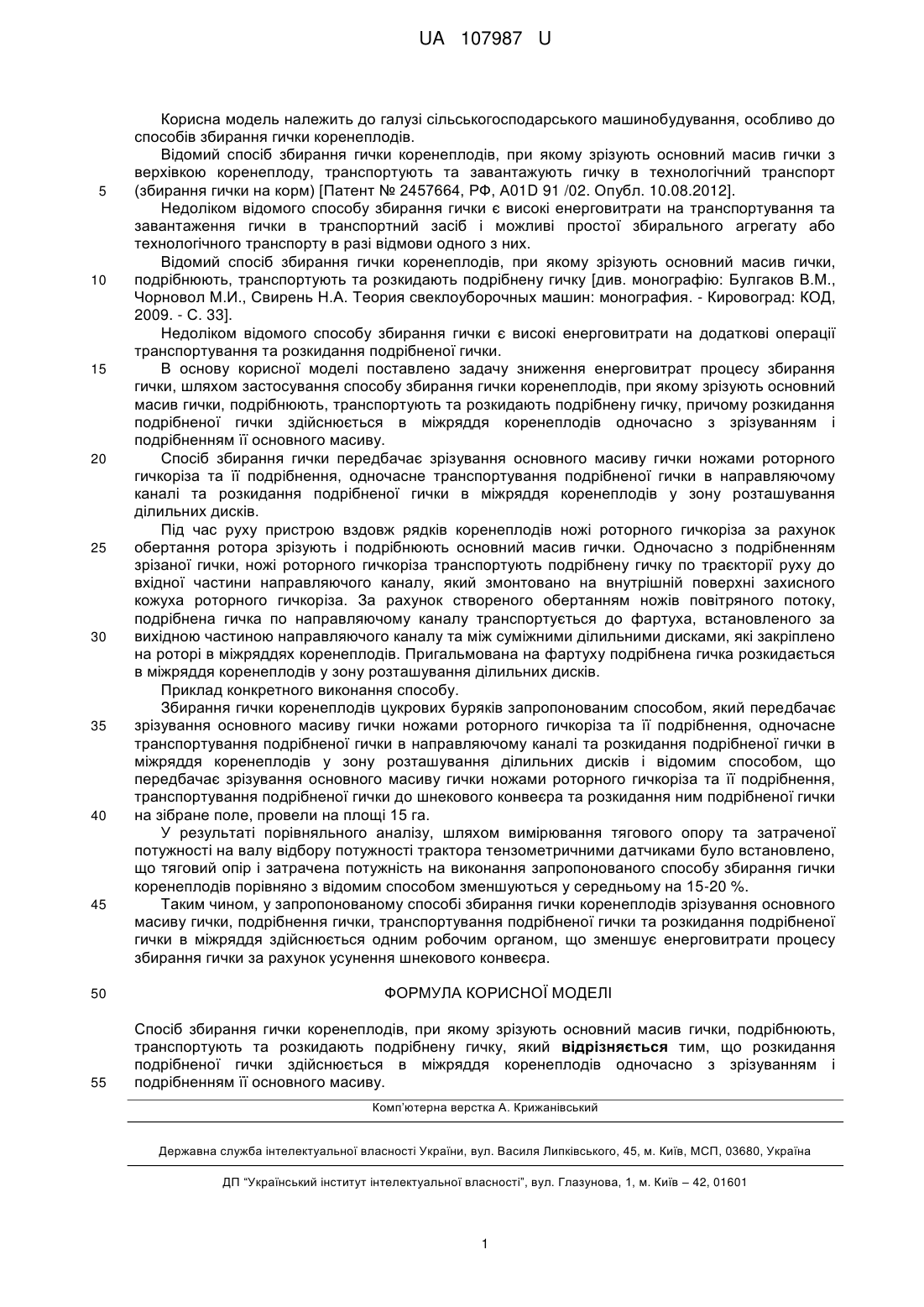

Реферат: Спосіб збирання гички коренеплодів, при якому зрізують основний масив гички, подрібнюють, транспортують та розкидають подрібнену гичку, причому розкидання подрібненої гички здійснюється в міжряддя коренеплодів одночасно з зрізуванням і подрібненням її основного масиву. UA 107987 U (54) СПОСІБ ЗБИРАННЯ ГИЧКИ КОРЕНЕПЛОДІВ UA 107987 U UA 107987 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, особливо до способів збирання гички коренеплодів. Відомий спосіб збирання гички коренеплодів, при якому зрізують основний масив гички з верхівкою коренеплоду, транспортують та завантажують гичку в технологічний транспорт (збирання гички на корм) [Патент № 2457664, РФ, А01D 91 /02. Опубл. 10.08.2012]. Недоліком відомого способу збирання гички є високі енерговитрати на транспортування та завантаження гички в транспортний засіб і можливі простої збирального агрегату або технологічного транспорту в разі відмови одного з них. Відомий спосіб збирання гички коренеплодів, при якому зрізують основний масив гички, подрібнюють, транспортують та розкидають подрібнену гичку [див. монографію: Булгаков В.М., Чорновол М.И., Свирень Н.А. Теория свеклоуборочных машин: монография. - Кировоград: КОД, 2009. - С. 33]. Недоліком відомого способу збирання гички є високі енерговитрати на додаткові операції транспортування та розкидання подрібненої гички. В основу корисної моделі поставлено задачу зниження енерговитрат процесу збирання гички, шляхом застосування способу збирання гички коренеплодів, при якому зрізують основний масив гички, подрібнюють, транспортують та розкидають подрібнену гичку, причому розкидання подрібненої гички здійснюється в міжряддя коренеплодів одночасно з зрізуванням і подрібненням її основного масиву. Спосіб збирання гички передбачає зрізування основного масиву гички ножами роторного гичкоріза та її подрібнення, одночасне транспортування подрібненої гички в направляючому каналі та розкидання подрібненої гички в міжряддя коренеплодів у зону розташування ділильних дисків. Під час руху пристрою вздовж рядків коренеплодів ножі роторного гичкоріза за рахунок обертання ротора зрізують і подрібнюють основний масив гички. Одночасно з подрібненням зрізаної гички, ножі роторного гичкоріза транспортують подрібнену гичку по траєкторії руху до вхідної частини направляючого каналу, який змонтовано на внутрішній поверхні захисного кожуха роторного гичкоріза. За рахунок створеного обертанням ножів повітряного потоку, подрібнена гичка по направляючому каналу транспортується до фартуха, встановленого за вихідною частиною направляючого каналу та між суміжними ділильними дисками, які закріплено на роторі в міжряддях коренеплодів. Пригальмована на фартуху подрібнена гичка розкидається в міжряддя коренеплодів у зону розташування ділильних дисків. Приклад конкретного виконання способу. Збирання гички коренеплодів цукрових буряків запропонованим способом, який передбачає зрізування основного масиву гички ножами роторного гичкоріза та її подрібнення, одночасне транспортування подрібненої гички в направляючому каналі та розкидання подрібненої гички в міжряддя коренеплодів у зону розташування ділильних дисків і відомим способом, що передбачає зрізування основного масиву гички ножами роторного гичкоріза та її подрібнення, транспортування подрібненої гички до шнекового конвеєра та розкидання ним подрібненої гички на зібране поле, провели на площі 15 га. У результаті порівняльного аналізу, шляхом вимірювання тягового опору та затраченої потужності на валу відбору потужності трактора тензометричними датчиками було встановлено, що тяговий опір і затрачена потужність на виконання запропонованого способу збирання гички коренеплодів порівняно з відомим способом зменшуються у середньому на 15-20 %. Таким чином, у запропонованому способі збирання гички коренеплодів зрізування основного масиву гички, подрібнення гички, транспортування подрібненої гички та розкидання подрібненої гички в міжряддя здійснюється одним робочим органом, що зменшує енерговитрати процесу збирання гички за рахунок усунення шнекового конвеєра. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб збирання гички коренеплодів, при якому зрізують основний масив гички, подрібнюють, транспортують та розкидають подрібнену гичку, який відрізняється тим, що розкидання подрібненої гички здійснюється в міжряддя коренеплодів одночасно з зрізуванням і подрібненням її основного масиву. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
