Пристрій для зрізування гички і очищення головок коренеплодів до бурякозбиральної машини
Номер патенту: 20051
Опубліковано: 15.01.2007
Формула / Реферат
Пристрій для зрізування гички та очищення головок коренеплодів, що складається з вертикального вала, на якому розміщений диск з копіювальними робочими елементами, який відрізняється тим, що диск встановлено горизонтально або під кутом до горизонту і оснащено ножами та шарнірно прикріпленими до нього з можливістю повороту навколо горизонтальної осі з одночасною протидією притискних планок копіювальними робочими елементами у вигляді петель зі стрижнів з жорстко закріпленими очисними робочими поверхнями.
Текст

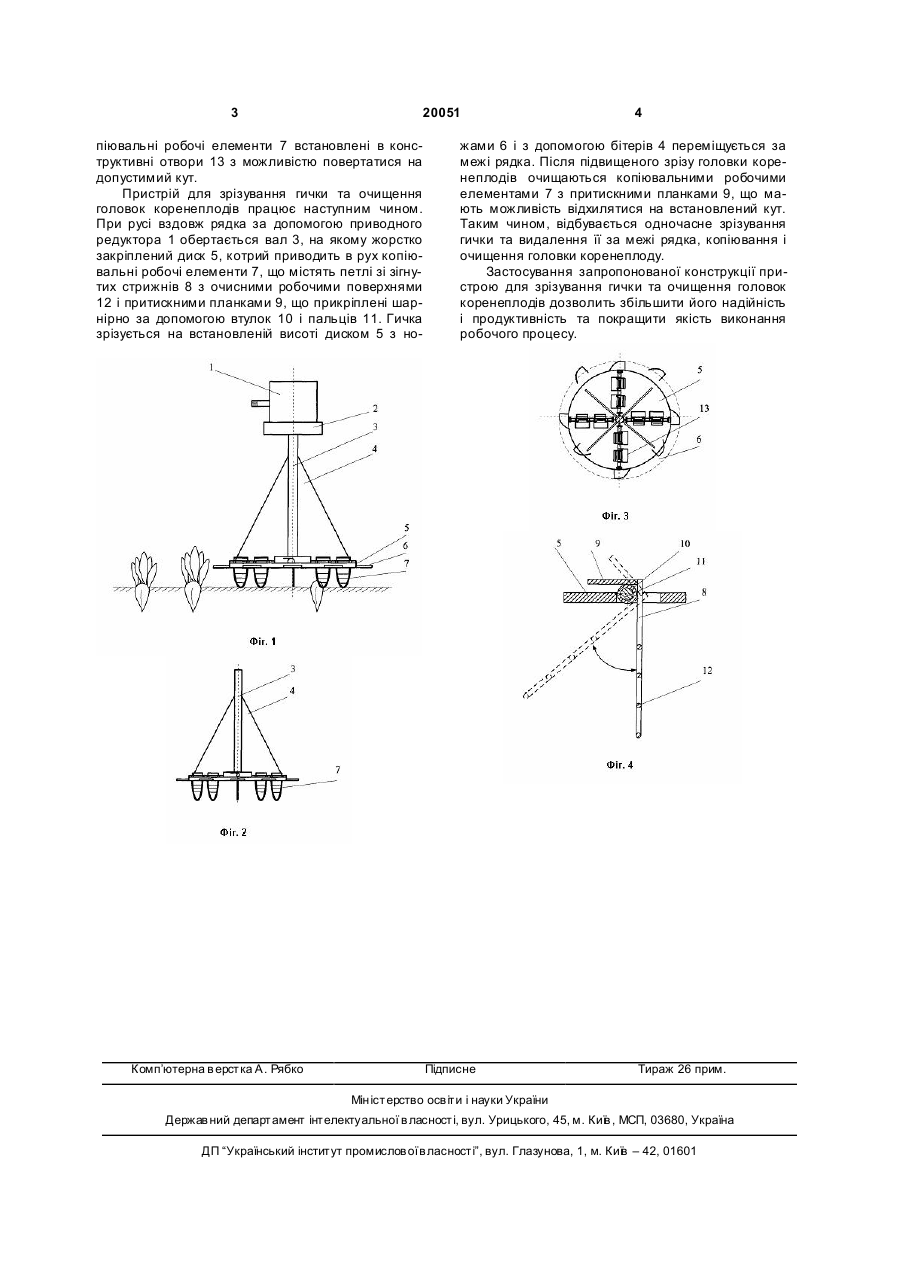

Пристрій для зрізування гички та очищення головок коренеплодів, що складається з вертика 3 20051 піювальні робочі елементи 7 встановлені в конструктивні отвори 13 з можливістю повертатися на допустимий кут. Пристрій для зрізування гички та очищення головок коренеплодів працює наступним чином. При русі вздовж рядка за допомогою приводного редуктора 1 обертається вал 3, на якому жорстко закріплений диск 5, котрий приводить в рух копіювальні робочі елементи 7, що містять петлі зі зігнутих стрижнів 8 з очисними робочими поверхнями 12 і притискними планками 9, що прикріплені шарнірно за допомогою втулок 10 і пальців 11. Гичка зрізується на встановленій висоті диском 5 з но Комп’ютерна в ерстка А. Рябко 4 жами 6 і з допомогою бітерів 4 переміщується за межі рядка. Після підвищеного зрізу головки коренеплодів очищаються копіювальними робочими елементами 7 з притискними планками 9, що мають можливість відхилятися на встановлений кут. Таким чином, відбувається одночасне зрізування гички та видалення її за межі рядка, копіювання і очищення головки коренеплоду. Застосування запропонованої конструкції пристрою для зрізування гички та очищення головок коренеплодів дозволить збільшити його надійність і продуктивність та покращити якість виконання робочого процесу. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice to cut beet tops and to clean heads of roots for beet harvester
Назва патенту російськоюУстройство для срезания ботвы и очистки головок корнеплодов к свеклоуборочной машине
МПК / Мітки
МПК: A01D 23/02
Мітки: машини, пристрій, головок, очищення, коренеплодів, зрізування, бурякозбиральної, гички
