Шарнір універсального шпинделя

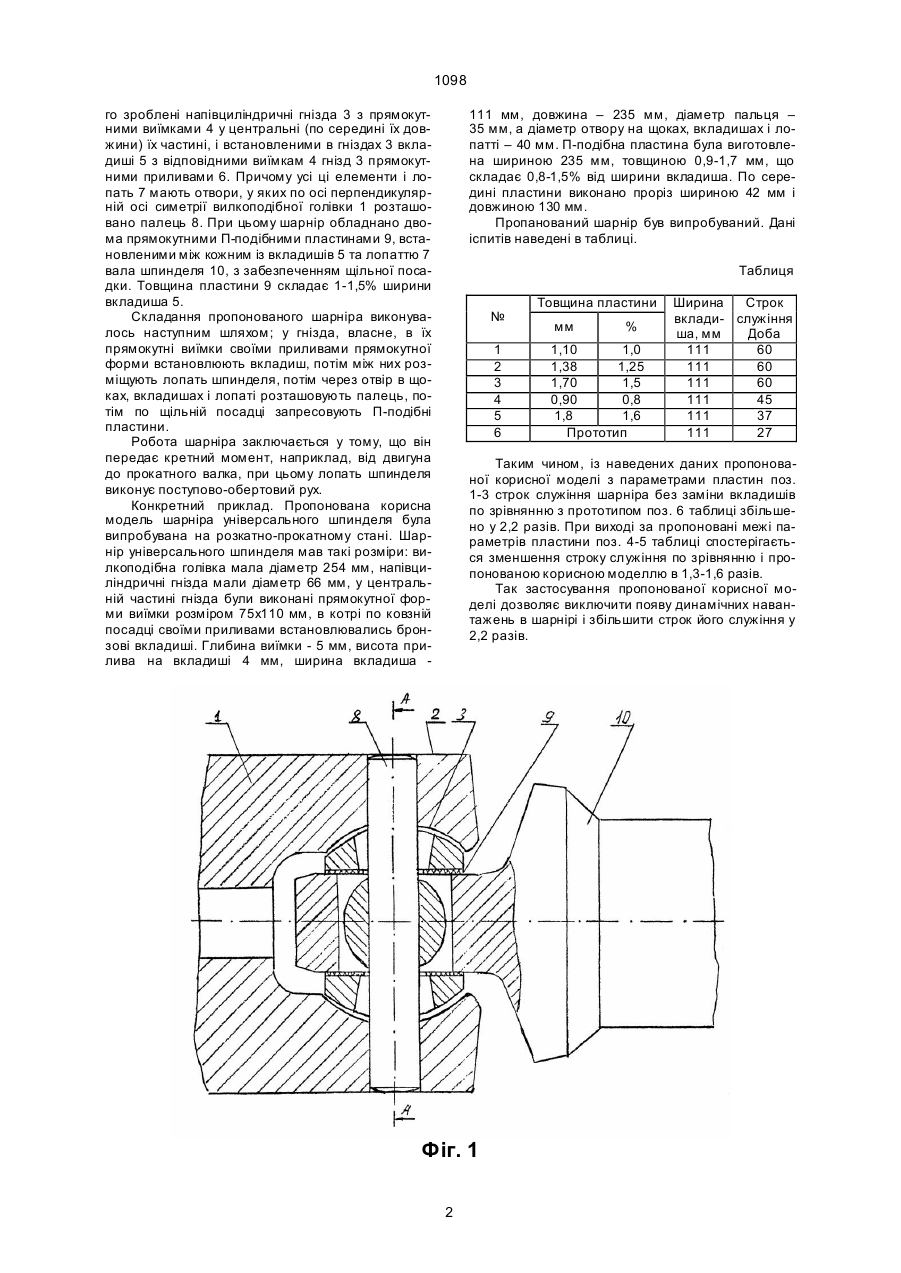

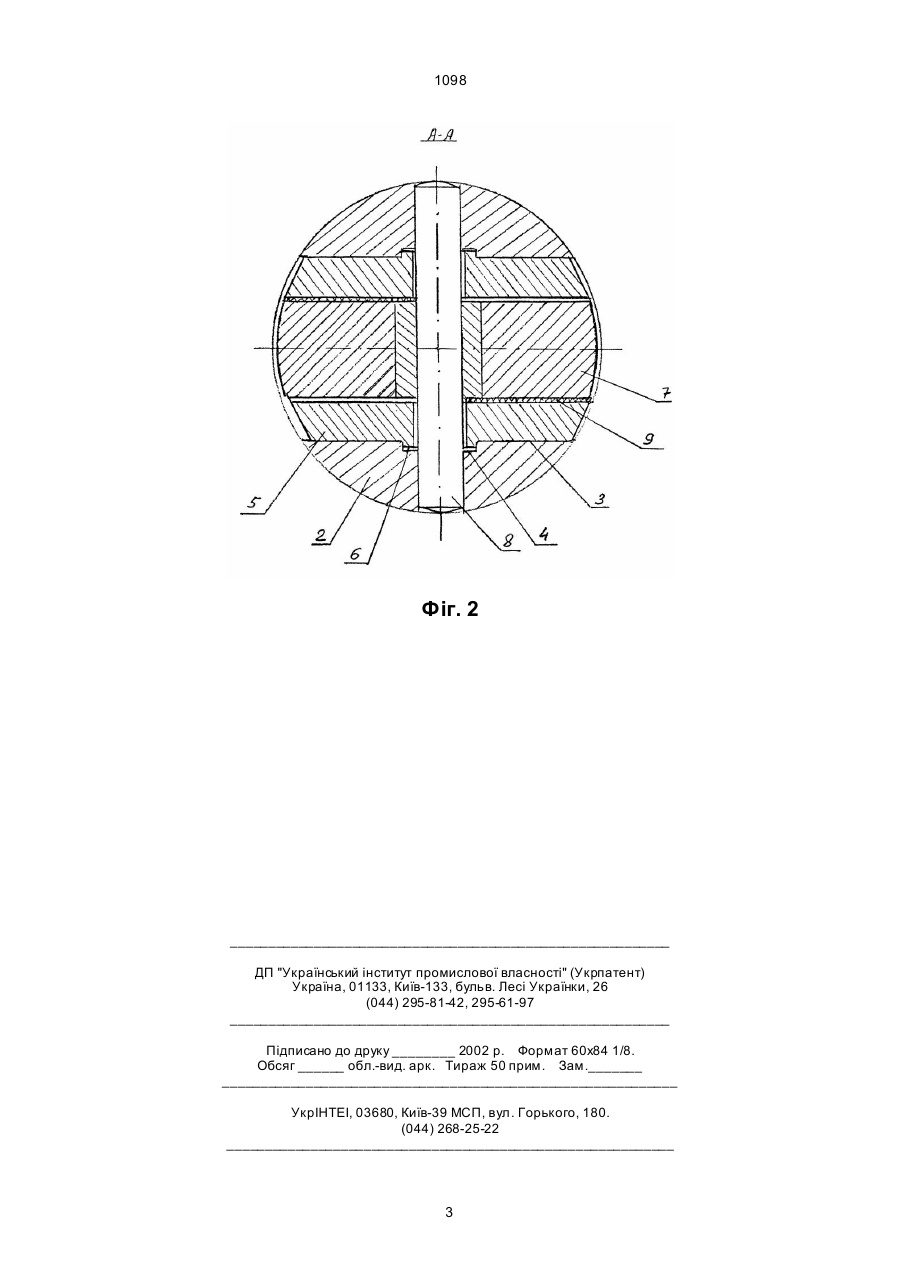

Шарнір універсального шпинделя, який включає закріплену на валу шпинделя вилкоподібну головку, яка має дві щоки, на котрих симетрично одне до одного виконані напівциліндричні гнізда з прямокутними вкладишами з відповідними гніздам приливками, причому всі ці елементи та лопать шпинделя мають отвори, у котрих по осі, перпендикулярній осі симетрії вилкоподібної головки розташовано палець, який відрізняється тим, що шарнір обладнано двома прямокутними П-подібними пластинами, встановленими поміж кожним із вкладишів та лопаттю шпинделя з забезпеченням щільної посадки, при цьому товщина пластини складає 1-1,5% від ширини вкладиша. (19) (21) 2001042470 (22) 12.04.2001 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Ларін Геннадій Васильович, Головачев Володимир Якович, Лагутін Борис Миколаевич, Перепадя Олександр Миколаевич, Гвоздевський Олександр Іванович, Абрамов Вячеслав Сергійович, Ларіна Наталія Геннадьовна, Поліщук Володимир Петрович (73) МАЛЕ ПРИВАТНЕ НАУКОВО-ВПРОВАДЖУВАЛЬНЕ ПІДПРИЄМСТВО "СТАЛЬ", U A 1098 го зроблені напівциліндричні гнізда 3 з прямокутними виїмками 4 у центральні (по середині їх довжини) їх частині, і встановленими в гніздах 3 вкладиші 5 з відповідними виїмкам 4 гнізд 3 прямокутними приливами 6. Причому усі ці елементи і лопать 7 мають отвори, у яких по осі перпендикулярній осі симетрії вилкоподібної голівки 1 розташовано палець 8. При цьому шарнір обладнано двома прямокутними П-подібними пластинами 9, встановленими між кожним із вкладишів 5 та лопаттю 7 вала шпинделя 10, з забезпеченням щільної посадки. Товщина пластини 9 складає 1-1,5% ширини вкладиша 5. Складання пропонованого шарніра виконувалось наступним шляхом; у гнізда, власне, в їх прямокутні виїмки своїми приливами прямокутної форми встановлюють вкладиш, потім між них розміщують лопать шпинделя, потім через отвір в щоках, вкладишах і лопаті розташовують палець, потім по щільній посадці запресовують П-подібні пластини. Робота шарніра заключається у тому, що він передає кретний момент, наприклад, від двигуна до прокатного валка, при цьому лопать шпинделя виконує поступово-обертовий рух. Конкретний приклад. Пропонована корисна модель шарніра універсального шпинделя була випробувана на розкатно-прокатному стані. Шарнір універсального шпинделя мав такі розміри: вилкоподібна голівка мала діаметр 254 мм, напівциліндричні гнізда мали діаметр 66 мм, у центральній частині гнізда були виконані прямокутної форми виїмки розміром 75х110 мм, в котрі по ковзній посадці своїми приливами встановлювались бронзові вкладиші. Глибина виїмки - 5 мм, висота прилива на вкладиші 4 мм, ширина вкладиша 111 мм, довжина – 235 мм, діаметр пальця – 35 мм, а діаметр отвору на щоках, вкладишах і лопатті – 40 мм. П-подібна пластина була виготовлена шириною 235 мм, товщиною 0,9-1,7 мм, що складає 0,8-1,5% від ширини вкладиша. По середині пластини виконано проріз шириною 42 мм і довжиною 130 мм. Пропанований шарнір був випробуваний. Дані іспитів наведені в таблиці. Таблиця № 1 2 3 4 5 6 Товщина пластини мм % 1,10 1,0 1,38 1,25 1,70 1,5 0,90 0,8 1,8 1,6 Прототип Ширина Строк вклади- служіння ша, мм Доба 111 60 111 60 111 60 111 45 111 37 111 27 Таким чином, із наведених даних пропонованої корисної моделі з параметрами пластин поз. 1-3 строк служіння шарніра без заміни вкладишів по зрівнянню з прототипом поз. 6 таблиці збільшено у 2,2 разів. При виході за пропоновані межі параметрів пластини поз. 4-5 таблиці спостерігається зменшення строку служіння по зрівнянню і пропонованою корисною моделлю в 1,3-1,6 разів. Так застосування пропонованої корисної моделі дозволяє виключити появу динамічних навантажень в шарнірі і збільшити строк його служіння у 2,2 разів. Фіг. 1 2 1098 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
