Енергоефективний вентилятор з малою потужністю

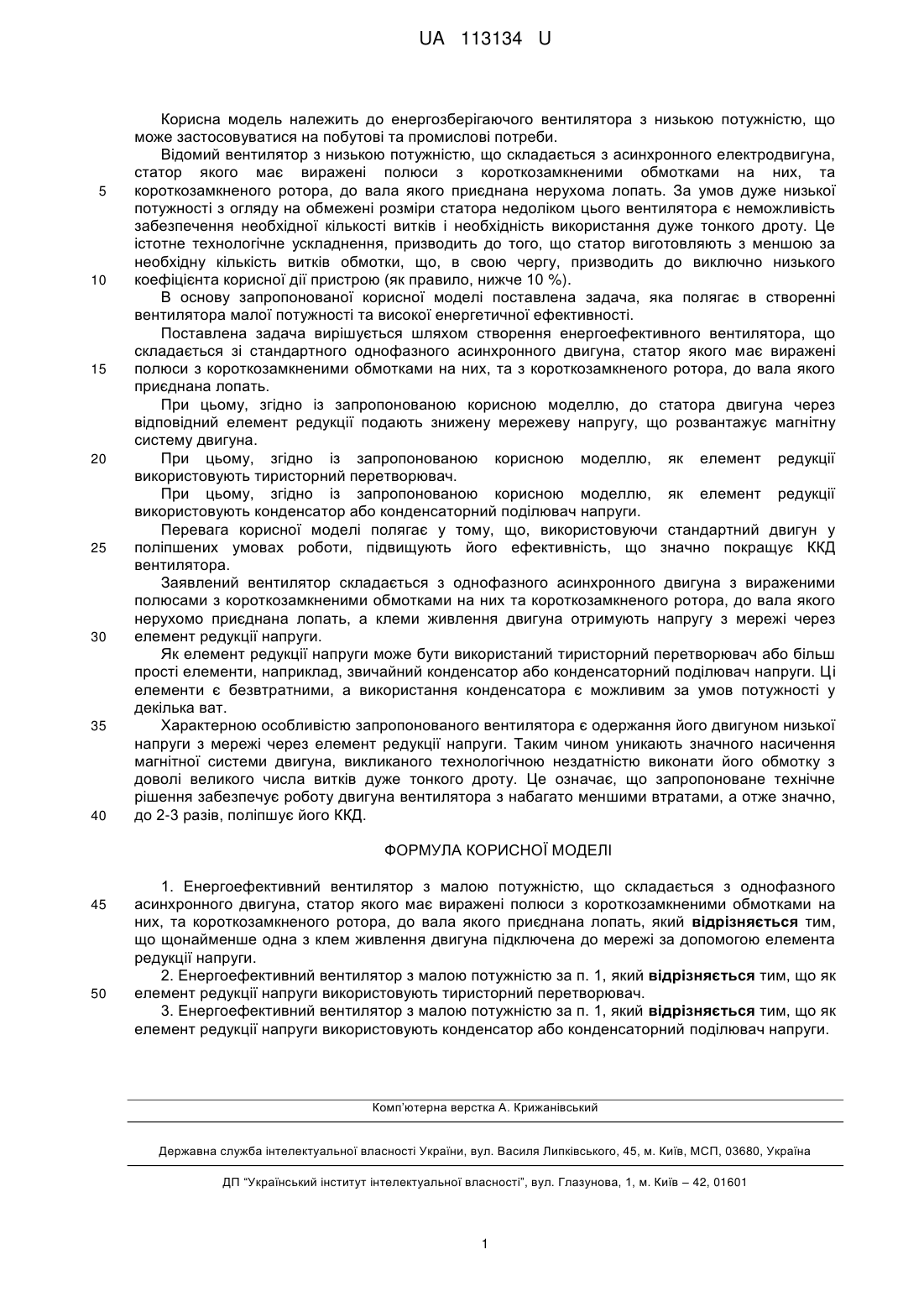

Реферат: Енергоефективний вентилятор з малою потужністю складається з однофазного асинхронного двигуна, статор якого має виражені полюси з короткозамкненими обмотками на них, та короткозамкненого ротора, до вала якого приєднана лопать. Щонайменше одна з клем живлення двигуна підключена до мережі за допомогою елемента редукції напруги. UA 113134 U (33) Код держави-учасниці BG UA 113134 U UA 113134 U 5 10 15 20 25 30 35 40 Корисна модель належить до енергозберігаючого вентилятора з низькою потужністю, що може застосовуватися на побутові та промислові потреби. Відомий вентилятор з низькою потужністю, що складається з асинхронного електродвигуна, статор якого має виражені полюси з короткозамкненими обмотками на них, та короткозамкненого ротора, до вала якого приєднана нерухома лопать. За умов дуже низької потужності з огляду на обмежені розміри статора недоліком цього вентилятора є неможливість забезпечення необхідної кількості витків і необхідність використання дуже тонкого дроту. Це істотне технологічне ускладнення, призводить до того, що статор виготовляють з меншою за необхідну кількість витків обмотки, що, в свою чергу, призводить до виключно низького коефіцієнта корисної дії пристрою (як правило, нижче 10 %). В основу запропонованої корисної моделі поставлена задача, яка полягає в створенні вентилятора малої потужності та високої енергетичної ефективності. Поставлена задача вирішується шляхом створення енергоефективного вентилятора, що складається зі стандартного однофазного асинхронного двигуна, статор якого має виражені полюси з короткозамкненими обмотками на них, та з короткозамкненого ротора, до вала якого приєднана лопать. При цьому, згідно із запропонованою корисною моделлю, до статора двигуна через відповідний елемент редукції подають знижену мережеву напругу, що розвантажує магнітну систему двигуна. При цьому, згідно із запропонованою корисною моделлю, як елемент редукції використовують тиристорний перетворювач. При цьому, згідно із запропонованою корисною моделлю, як елемент редукції використовують конденсатор або конденсаторний поділювач напруги. Перевага корисної моделі полягає у тому, що, використовуючи стандартний двигун у поліпшених умовах роботи, підвищують його ефективність, що значно покращує ККД вентилятора. Заявлений вентилятор складається з однофазного асинхронного двигуна з вираженими полюсами з короткозамкненими обмотками на них та короткозамкненого ротора, до вала якого нерухомо приєднана лопать, а клеми живлення двигуна отримують напругу з мережі через елемент редукції напруги. Як елемент редукції напруги може бути використаний тиристорний перетворювач або більш прості елементи, наприклад, звичайний конденсатор або конденсаторний поділювач напруги. Ці елементи є безвтратними, а використання конденсатора є можливим за умов потужності у декілька ват. Характерною особливістю запропонованого вентилятора є одержання його двигуном низької напруги з мережі через елемент редукції напруги. Таким чином уникають значного насичення магнітної системи двигуна, викликаного технологічною нездатністю виконати його обмотку з доволі великого числа витків дуже тонкого дроту. Це означає, що запропоноване технічне рішення забезпечує роботу двигуна вентилятора з набагато меншими втратами, а отже значно, до 2-3 разів, поліпшує його ККД. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Енергоефективний вентилятор з малою потужністю, що складається з однофазного асинхронного двигуна, статор якого має виражені полюси з короткозамкненими обмотками на них, та короткозамкненого ротора, до вала якого приєднана лопать, який відрізняється тим, що щонайменше одна з клем живлення двигуна підключена до мережі за допомогою елемента редукції напруги. 2. Енергоефективний вентилятор з малою потужністю за п. 1, який відрізняється тим, що як елемент редукції напруги використовують тиристорний перетворювач. 3. Енергоефективний вентилятор з малою потужністю за п. 1, який відрізняється тим, що як елемент редукції напруги використовують конденсатор або конденсаторний поділювач напруги. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
