Металевий нагрівальний пристрій

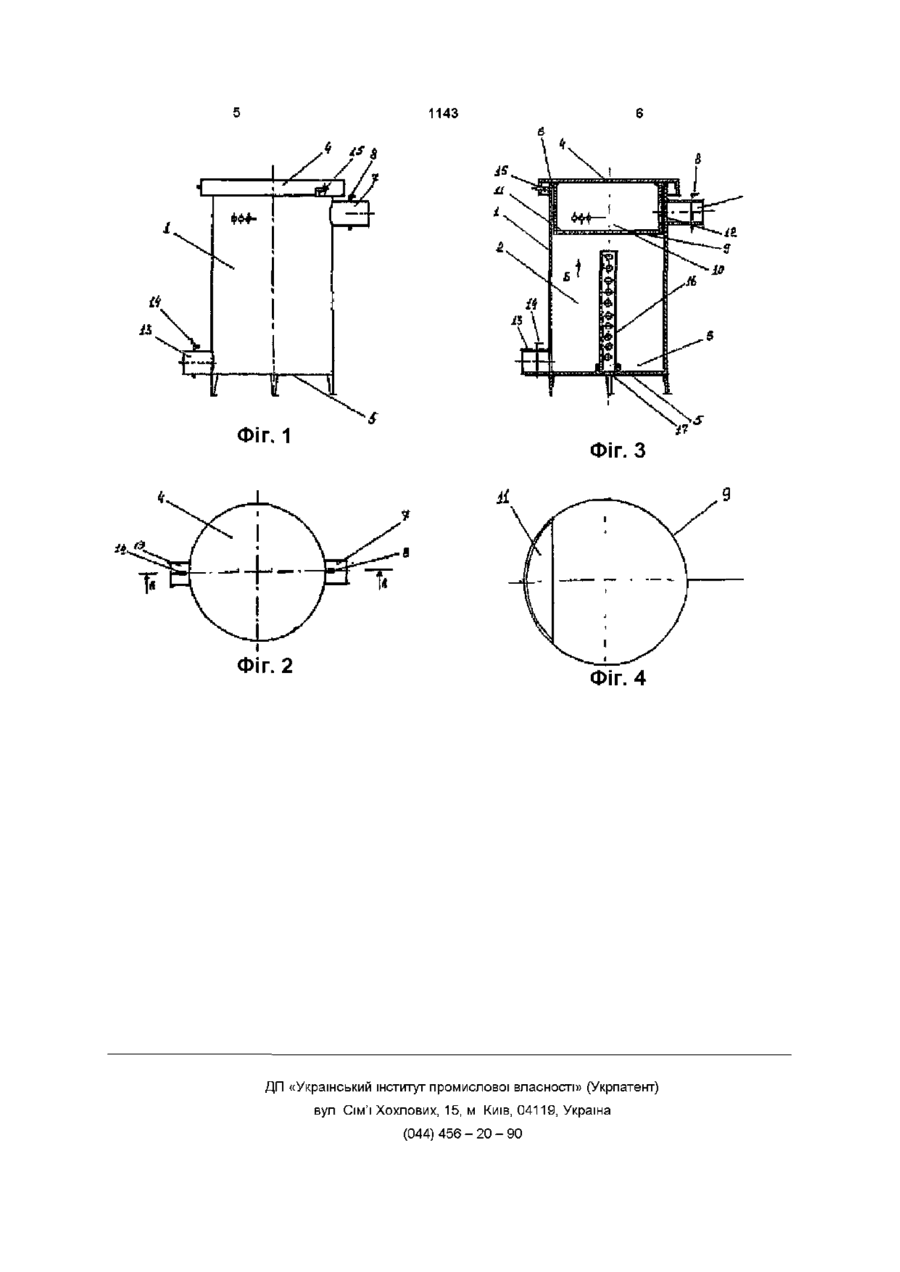

1 Металевий нагрівальний пристрій, що містить корпус з верхньою та нижньою торцевими плитами, що утворюють топку та зольник, а також завантажувальним отвором і вихідним каналом для видаляння продуктів згоряння, який відрізняється тим, що верхню торцеву плиту виконано у вигляді кришки зі стаканом, що утворює камеру допалювання, з вхідним та вихідним отворами 2 Пристрій за п 1, який відрізняється тим, що верхня торцева плита у вигляді кришки утворює завантажувальний отвір та встановлена з можливістю знімання та фіксації 3 Пристрій за п 1, який відрізняється тим, що нижня торцева плита забезпечена каналом для подачі повітря, на який встановлено циліндроподібну або прямокутну, або багатокутну у перерізі колосникову решітку Корисна модель відноситься до теплотехнічних пристроїв, а саме до металевих печей для обігріву приміщень різного побутового і господарського призначення ВІДОМІ стаціонарні конструкції пристроїв для обігріву, сушки або приготування їжі які займають багато місця і вимагають великих об'ємів монтажних робіт при установці в приміщеннях Як аналог корисної моделі, що заявляється можна назвати піч для обігріву приміщення (див , наприклад, патент України №145, бюлетень України «Промислова власність» №2, 1998р), що має корпус з металевими трубчастими повітроводами, які розташовані в порожнині корпусу, а також топку з по дом і склепінням, встановлену на трубчастих повітроводах і забезпечену завантажувальним отвором у вигляді закріпленої на корпусі дверці і вихідними каналами для видаляння продуктів згоряння Відомий пристрій має велику трудомісткість у виготовленні, при цьому виконуючи функцій обігріву різних об'єктів господарського і побутового призначення вона працює тільки в одному режимі (вільне горіння або пірол із палива з виділенням газоподібних продуктів горіння і подальше їх горіння), та призначена для використання в ній твердого великогабаритного палива Як прототип корисної моделі, що заявляється можна назвати пристрій для обігріву (див , О М Шепеляв, Кладка печей своїми руками, ст 201 203) що містить круглий корпус з верхньою та ни жньою торцевими плитами, утворюючими топку і зольник поділених колосниковою решіткою, а також завантажувальним отвором і вихідними каналами для видаляння продуктів згоряння Такий пристрій дозволяє ефективно здійснювати обігрів приміщення Однак має значну трудомісткість у виготовленні при відсутності універсальності, тобто може працювати тільки в одному режимі з використанням вільного горіння палива При цьому відома піч використовує тверде великогабаритне паливо, а дрібне пилоподібне та тирсоподібне паливо не застосовується, оскільки це паливо буде неефективно використовуватися Задачею винаходу, є створення нагрівального пристрою для побутових потреб людини, яке б забезпечило достатню ефективність обігріву або приготування їжі або сушки при спрощеній конструкції і малій трудомісткості виготовлення, а також було б універсальним в процесі роботи тобто мало б можливість швидкого переходу з одного режиму роботи на ІНШІЙ при збереженні високої економічності роботи та забезпечення використовування різного палива Поставлену задачу вирішує конструкція металевого нагрівального пристрою, що заявляється, яка містить корпус з верхньою та нижньою торцевими плитами, утворюючими топку і зольник, а також завантажувальним отвором і вихідним каналом для видаляння продуктів згоряння, відрізняльною особливістю якого є те, що верхню торцеву плиту виконано у вигляді кришки з стаканом утво СО 1143 рюючим камеру допалювання, з вхідним та вихідним отворами, при цьому верхня торцева плита у вигляді кришки утворює завантажувальний отвір, та встановлена з можливістю знімання та фіксації, крім того нижня торцева плита при необхідності може бути забезпечена каналом для подачі повітря, на який встановлено циліндроподібну, або прямокутну, або багатокутну у перерізі колосникому решітку, утворюючу порожнину, пов'язану з порожниною каналу для подачі повітря Основним технічним результатом є забезпечення використання різних видів палива, тобто твердого палива різної фракції (деревина, щепа, тирса, сміття рослини, та інше) Для досягнення цього результату не обов'язкове розташування завантажувального отвору в торцевій частині корпусу Завантажувальний отвір може бути розташовано на бічній СТІНЦІ, корпусу При застосуванні як палива тирси найбільш доцільне розташування завантажувального отвору в торцевій частиш корпусу При цьому горіння палива здійснюється як при наявності колосникової решітки так і без неї Однак практика показує, що найбільш повне горіння тирси як палива здійснюється при наявності каналів в ТІЛІ кучки палива, що дозволяє контактувати кисню з паливом в його ТІЛІ, а не зовні, яке здійснюється постійно Тому для збереження каналу в ТІЛІ тирсі потрібна кругла колосникова решітка Однак вона може бути відсутньою, коли застосовується стисла тирса Суть корисної моделі пояснюють креслення, де схематично зображено фіг 1 - загальний вигляд металевого нагрівального пристрою, фіг 2 - вигляд пристрою зверху, фіг 3 - переріз А - А пристрою, фіг 4 - вид Б стакана кришки Металевий нагрівальний пристрій, що заявляється, (див фіг 1 - 2) містить корпус 1 з топкою 2, та зольником 3 Корпус 1 виконано циліндроподібним, або прямокутним, або багатокутним, або трикутним у перерізі, та забезпечено верхньою 4 і нижньою 5 торцевими плитами Топка 2 також забезпечена завантажувальним отвором 6 у вигляді закріпленої на корпусі верхньої 4 торцевої плити і вихідним каналом 7 з заслінкою 8 для видаляння газоподібних продуктів згоряння, і може мати форсунки для спалення рідкого палива Верхню торцеву плиту 4 виконано у вигляді кришки з стаканом 9 утворюючим камеру допалення 10 Стакан 9 забезпечено вхідним 11 та вихідним 12 отворами, а зольник 3 забезпечено вихідним каналом ІЗ з за слінкою 14 для видаляння золи БІЧНІ сторони корпусу 1 можуть бути виконані у вигляді панелей з екраном (на кресленні не показано) утворюючим в бічних панелях повітроводи Верхню торцеву влиту 4 встановлено з можливістю знімання і фіксації за допомогою затискних елементів 15 Порожнина повітроводів зверху і знизу пов'язана з навколишнім пристрою простором При цьому поперечний переріз корпусу 1 може мати будь-яку форму Топка 2, та зольник 3 в корпусі 1 поділені колосниковою решіткою 16 яку виконано трубоподібною, а нижня торцева плита 5 забезпечена каналом 17 для подачі повітря, при цьому поперечний переріз колосникової решітки 16 може мати будь-яку форму (циліндроподібною, еліпсоподібною, прямокутною, трикутною, багатокутною) Металевий нагрівальний пристрій, що заявляється працює таким чином Через завантажувальний отвір 6 в топку 2 завантажують паливо (наприклад, дрова, вугілля і т п - при цьому колосникову решітку 16 не встановлюють, а канал 17 подачі повітря закривають, або тирсу - в цьому випадку колосникову решітку 16 встановлюють, а канал 17 подачі повітря відкривають), підпалюють його і щільно закривають завантажувальний отвір 6 верхньою 4 торцевою плитою у вигляді кришки з стаканом 9 Продукти згоряння виводять через ВИХІДНІ канали 7 та 13 Через вихідний канал 7 виводять газоподібні продукти згоряння, а через вихідний канал 13 виводять тверді відходи продуктів згоряння При згорянні палива виділяється тепло, яке нагріває бічні стінки корпусу 1, та верхню 4 торцеву плиту у вигляді кришки з стаканом 9, утворюючих топку 2, та камеру допалювання 10 Таким чином здійснюють обігрів приміщення При необхідності роботи пристрою в затяжному режимі, заслінкою перекривають подачу повітря, при цьому піч переходить в режим роботи при якому здійснюється піроліз палива з виділенням газоподібних продуктів згоряння і їх горіння в камері допалювання 10 У разі використання тирси як палива, її засипають меж стінками корпусу 1 та колосниковою решіткою 16 та утрамбовують і підпалюють з боку колосникової решітки 16 Конструкція металевого нагрівального пристрою, що пропонується при простоті конструкції і економічному витраті палива забезпечує нагрів приміщення, а також дозволяє використовувати різни види палива для нагріву приміщення, та сушки матеріалів господарського і побутового призначення і виготовляння їжі 1143 A is 8 Hi ФФ+ г Фіг. 1 Фіг. З Фіг. 2 Фіг. 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
