Сортувальна машина

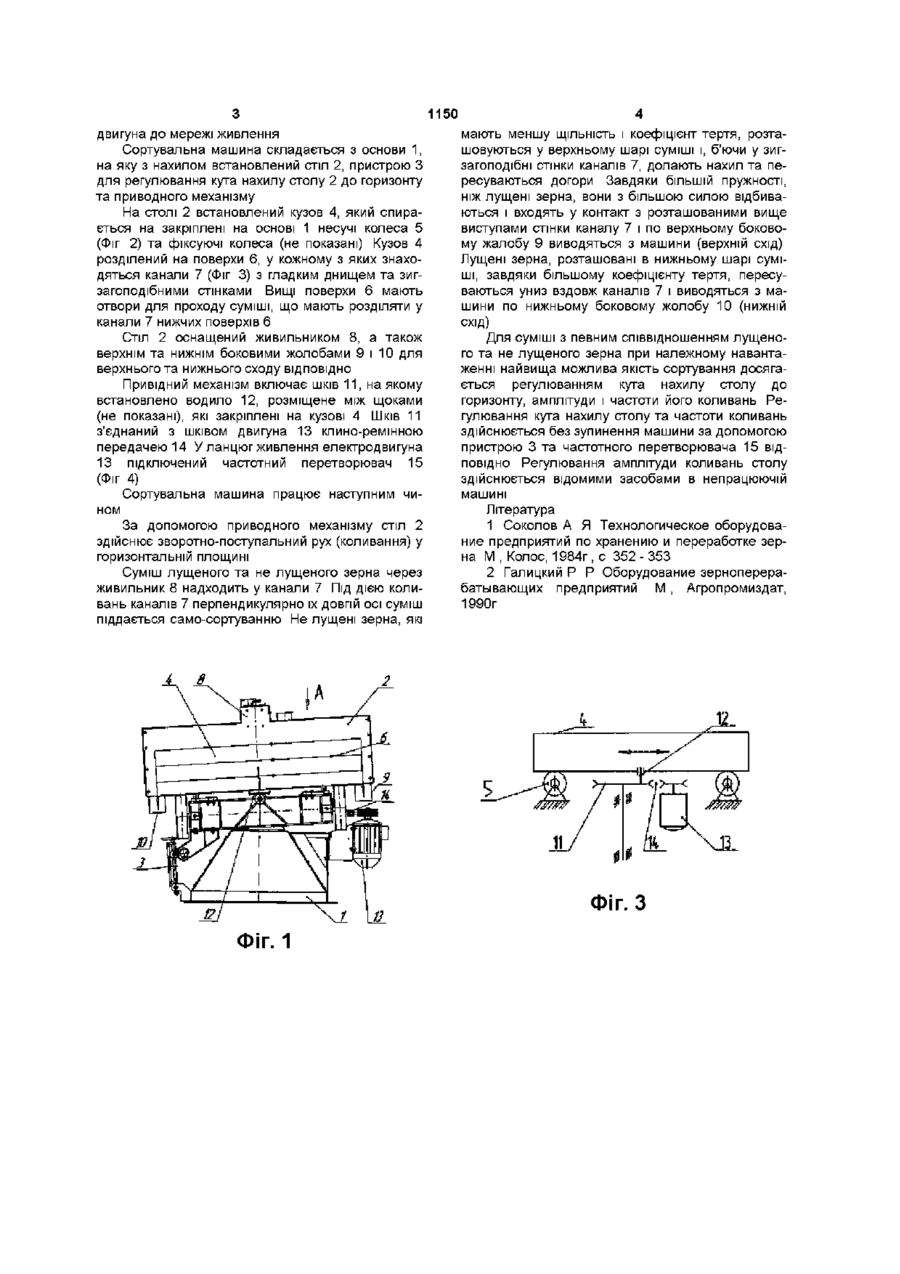

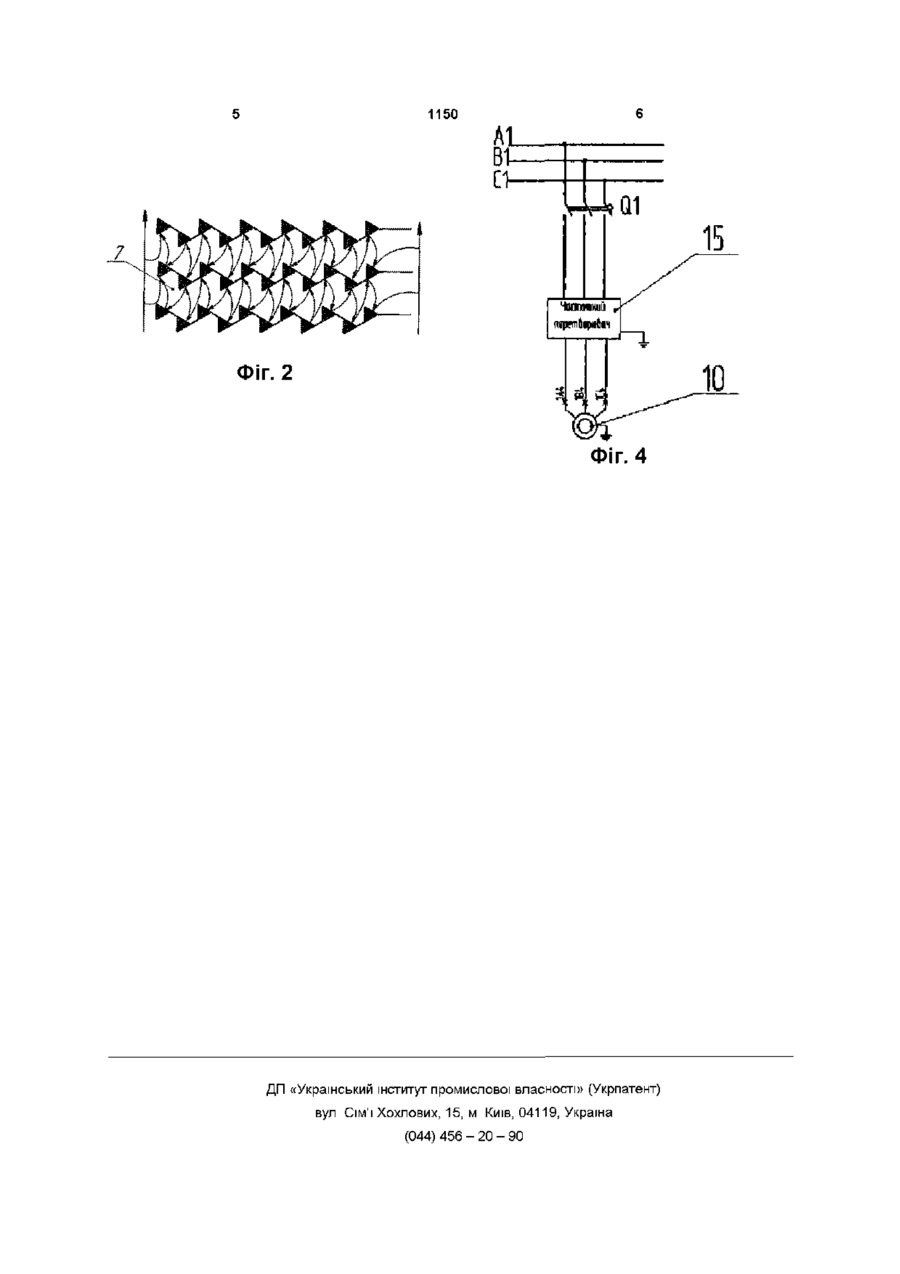

Сортувальна машина, яка містить основу, ру хомо з єднаний з нею стіл з живильником та кузовом з каналами, пристрій регулювання кута нахилу стола до горизонту, а також привідний механізм з пристроєм для регулювання коливань стола та електродвигуном, яка відрізняється тим, що пристрій для регулювання коливань стола виконаний у вигляді частотного перетворювача, увімкненого у ланцюг живлення електродвигуна Корисна модель належить до пристроїв для сортування твердих матеріалів у сухий спосіб, зокрема з використанням кінетичної енергії, та призначена для розділення суміші лущених та не лущених зерен за рахунок різниці у їх фізичних властивостях Відома сортувальна машина (паддімашина)[1], яка складається з основи та столу, що містить кузов Кузов має зигзагоподібні канали з гладким днищем, розміщені на трьох поверхах Сортувальна машина оснащена живильником та пристроєм для регулювання кута нахилу столу до горизонту Стіл рухомо з'єднаний з основою та приводиться у зворотно-поступальний рух (коливання) за допомогою приводного механізму Коливання столу здійснюється через тяги та ексцентрики, пов'язані з шківом із противагою За допомогою конічних зубчастих коліс обертання передається другому шківу з противагою, яка разом з першою противагою врівноважує силу інерції столу Регулювання частоти коливань столу досягається застосуванням для передачі руху від головної трансмісії на допоміжну , яка приводить у рух машину, плоского ременя, одягненого на КОНІЧНІ ШКІВИ контрпривода Контрпривід приводиться від електродвигуна На валу електродвигуна встановлений розсувний варіаторний шків, за допомогою якого здійснюється плавне регулювання частоти обертання контрприводу і, ВІДПОВІДНО, регулювання частоти коливань столу Така конструкція пристрою регулювання частоти коливань столу є також ненадійна В основу корисної моделі покладено задачу створити сортувальну машину, у якій завдяки спрощенню пристрою регулювання частоти коливань столу, а саме завдяки створенню можливості регулювання частоти обертання валу електродвигуна, підвищується надійність Поставлена задача вирішується завдяки тому, що в сортувальній машині, яка містить основу, рухомо з'єднаний з нею стіл з живильником та кузовом з каналами, пристрій для регулювання кута нахилу столу до горизонту, а також привідний механізм з пристроєм для регулювання коливань столу, останній виконаний у вигляді частотного перетворювача, увімкненого у ланцюг живлення електродвигуна Конструкція дозволяє застосувати електричний спосіб регулювання частоти коливань столу замість механічного пристрою , який швидко виходить з ладу Водночас спрощується конструкція приводного механізму Корисна модель пояснюється кресленнями, на яких зображено Фіг 1 Сортувальна машина Фіг 2 Кінематична схема приводного механізму Фіг 3 ВИД А на фіг 1 Фіг 4 Електрична схема підключення електро Приводний механізм описаної машини надто складний, потребує балансування, пристрій регулювання частоти коливань столу є ненадійний Відома сортувальна машина[2] , обрана як прототип, яка відрізняється від описаної вище конструкцією приводного механізму Зворотно-поступальний рух столу надає кривошипно-шатунний механізм, привід якого здійснюється за допомогою клино-ремінної передачі від О ю 1150 двигуна до мережі живлення Сортувальна машина складається з основи 1, на яку з нахилом встановлений стіл 2, пристрою З для регулювання кута нахилу столу 2 до горизонту та приводного механізму На столі 2 встановлений кузов 4, який спирається на закріплені на основі 1 несучі колеса 5 (Фіг 2) та фіксуючі колеса (не показані) Кузов 4 розділений на поверхи 6, у кожному з яких знаходяться канали 7 (Фіг 3) з гладким днищем та зигзагоподібними стінками Вищі поверхи 6 мають отвори для проходу суміші, що мають розділяти у канали 7 нижчих поверхів 6 Стіл 2 оснащений живильником 8, а також верхнім та нижнім боковими жолобами 9 і 10 для верхнього та нижнього сходу ВІДПОВІДНО Привідний механізм включає шків 11, на якому встановлено водило 12, розміщене між щоками (не показані), які закріплені на кузові 4 Шків 11 з'єднаний з шківом двигуна 13 клино-ремінною передачею 14 У ланцюг живлення електродвигуна 13 підключений частотний перетворювач 15 (Фіг 4) Сортувальна машина працює наступним чином За допомогою приводного механізму стіл 2 здійснює зворотно-поступальний рух (коливання) у горизонтальній площині Суміш лущеного та не лущеного зерна через живильник 8 надходить у канали 7 Під дією коливань каналів 7 перпендикулярно їх довгій осі суміш піддається само-сортуванню Не лущені зерна, які мають меншу ЩІЛЬНІСТЬ І коефіцієнт тертя, розташовуються у верхньому шарі суміші і, б'ючи у зигзагоподібні стінки каналів 7, долають нахил та пересуваються догори Завдяки більшій пружності, ніж лущені зерна, вони з більшою силою відбиваються і входять у контакт з розташованими вище виступами стінки каналу 7 і по верхньому боковому жалобу 9 виводяться з машини (верхній схід) Лущені зерна, розташовані в нижньому шарі суміші, завдяки більшому коефіцієнту тертя, пересуваються униз вздовж каналів 7 і виводяться з машини по нижньому боковому жолобу 10 (нижній СХІД) Для суміші з певним співвідношенням лущеного та не лущеного зерна при належному навантаженні найвища можлива якість сортування досягається регулюванням кута нахилу столу до горизонту, амплітуди і частоти його коливань Регулювання кута нахилу столу та частоти коливань здійснюється без зупинення машини за допомогою пристрою 3 та частотного перетворювача 15 ВІДПОВІДНО Регулювання амплітуди коливань столу здійснюється відомими засобами в непрацюючій машині Література 1 Соколов А Я Технологическое оборудование предприятий по хранению и переработке зерна М , Колос, 1984г, с 352 - 353 2 Галицкий Р Р Оборудование зерноперерабатывающих предприятий М , Агропромиздат, 1990г 8 Фіг. З 1150 Фіг. 2 Фіг. 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
