Геліоконденсатор

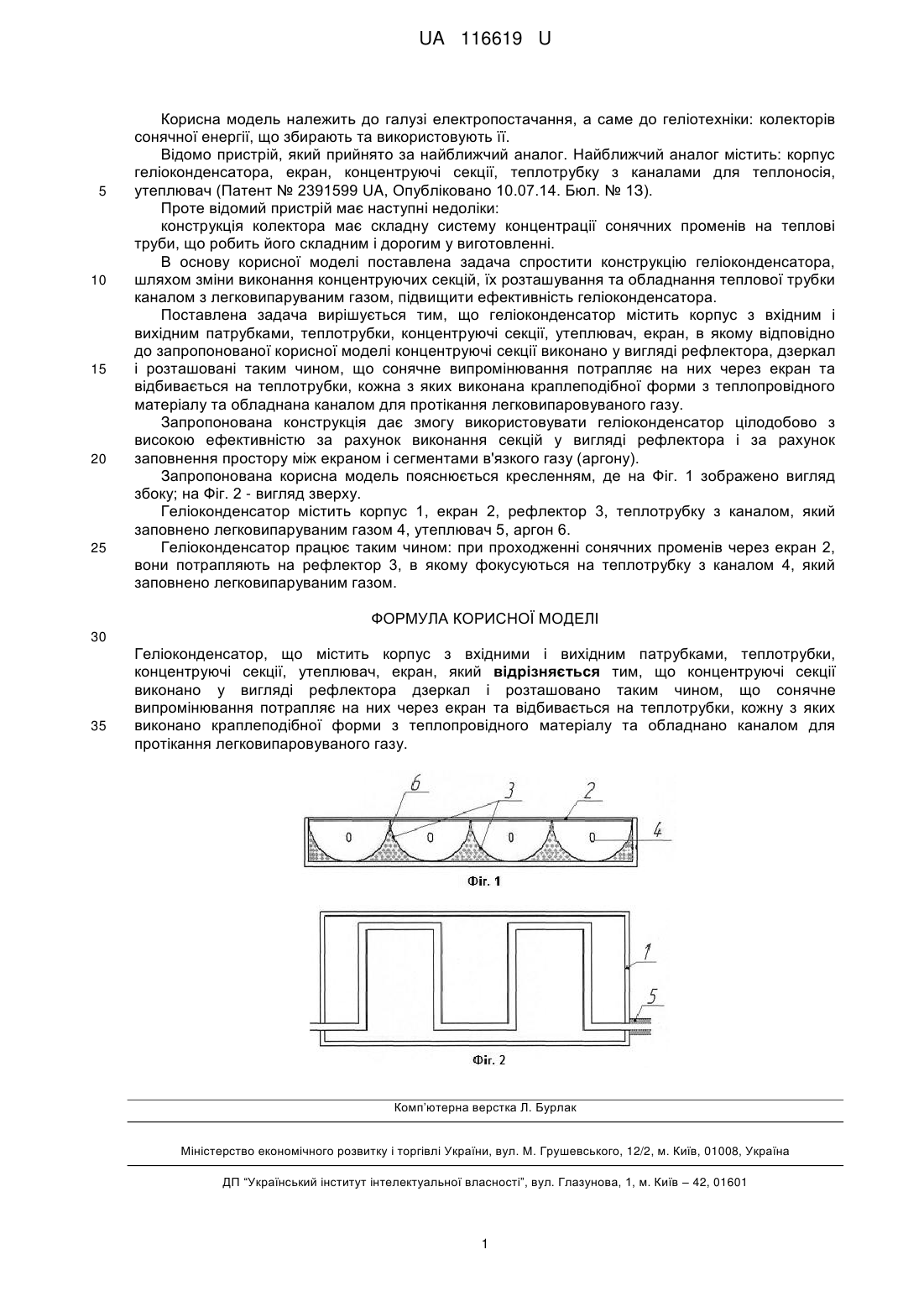

Реферат: Геліоконденсатор містить корпус з вхідними і вихідним патрубками, теплотрубки, концентруючі секції, утеплювач, екран. Концентруючі секції виконано у вигляді рефлектора дзеркал і розташовано таким чином, що сонячне випромінювання потрапляє на них через екран та відбивається на теплотрубки, кожну з яких виконано краплеподібної форми з теплопровідного матеріалу та обладнано каналом для протікання легковипаровуваного газу. UA 116619 U (54) ГЕЛІОКОНДЕНСАТОР UA 116619 U UA 116619 U 5 10 15 20 25 Корисна модель належить до галузі електропостачання, а саме до геліотехніки: колекторів сонячної енергії, що збирають та використовують її. Відомо пристрій, який прийнято за найближчий аналог. Найближчий аналог містить: корпус геліоконденсатора, екран, концентруючі секції, теплотрубку з каналами для теплоносія, утеплювач (Патент № 2391599 UA, Опубліковано 10.07.14. Бюл. № 1З). Проте відомий пристрій має наступні недоліки: конструкція колектора має складну систему концентрації сонячних променів на теплові труби, що робить його складним і дорогим у виготовленні. В основу корисної моделі поставлена задача спростити конструкцію геліоконденсатора, шляхом зміни виконання концентруючих секцій, їх розташування та обладнання теплової трубки каналом з легковипаруваним газом, підвищити ефективність геліоконденсатора. Поставлена задача вирішується тим, що геліоконденсатор містить корпус з вхідним і вихідним патрубками, теплотрубки, концентруючі секції, утеплювач, екран, в якому відповідно до запропонованої корисної моделі концентруючі секції виконано у вигляді рефлектора, дзеркал і розташовані таким чином, що сонячне випромінювання потрапляє на них через екран та відбивається на теплотрубки, кожна з яких виконана краплеподібної форми з теплопровідного матеріалу та обладнана каналом для протікання легковипаровуваного газу. Запропонована конструкція дає змогу використовувати геліоконденсатор цілодобово з високою ефективністю за рахунок виконання секцій у вигляді рефлектора і за рахунок заповнення простору між екраном і сегментами в'язкого газу (аргону). Запропонована корисна модель пояснюється кресленням, де на Фіг. 1 зображено вигляд збоку; на Фіг. 2 - вигляд зверху. Геліоконденсатор містить корпус 1, екран 2, рефлектор 3, теплотрубку з каналом, який заповнено легковипаруваним газом 4, утеплювач 5, аргон 6. Геліоконденсатор працює таким чином: при проходженні сонячних променів через екран 2, вони потрапляють на рефлектор 3, в якому фокусуються на теплотрубку з каналом 4, який заповнено легковипаруваним газом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Геліоконденсатор, що містить корпус з вхідними і вихідним патрубками, теплотрубки, концентруючі секції, утеплювач, екран, який відрізняється тим, що концентруючі секції виконано у вигляді рефлектора дзеркал і розташовано таким чином, що сонячне випромінювання потрапляє на них через екран та відбивається на теплотрубки, кожну з яких виконано краплеподібної форми з теплопровідного матеріалу та обладнано каналом для протікання легковипаровуваного газу. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
