Спосіб складання рефлектора

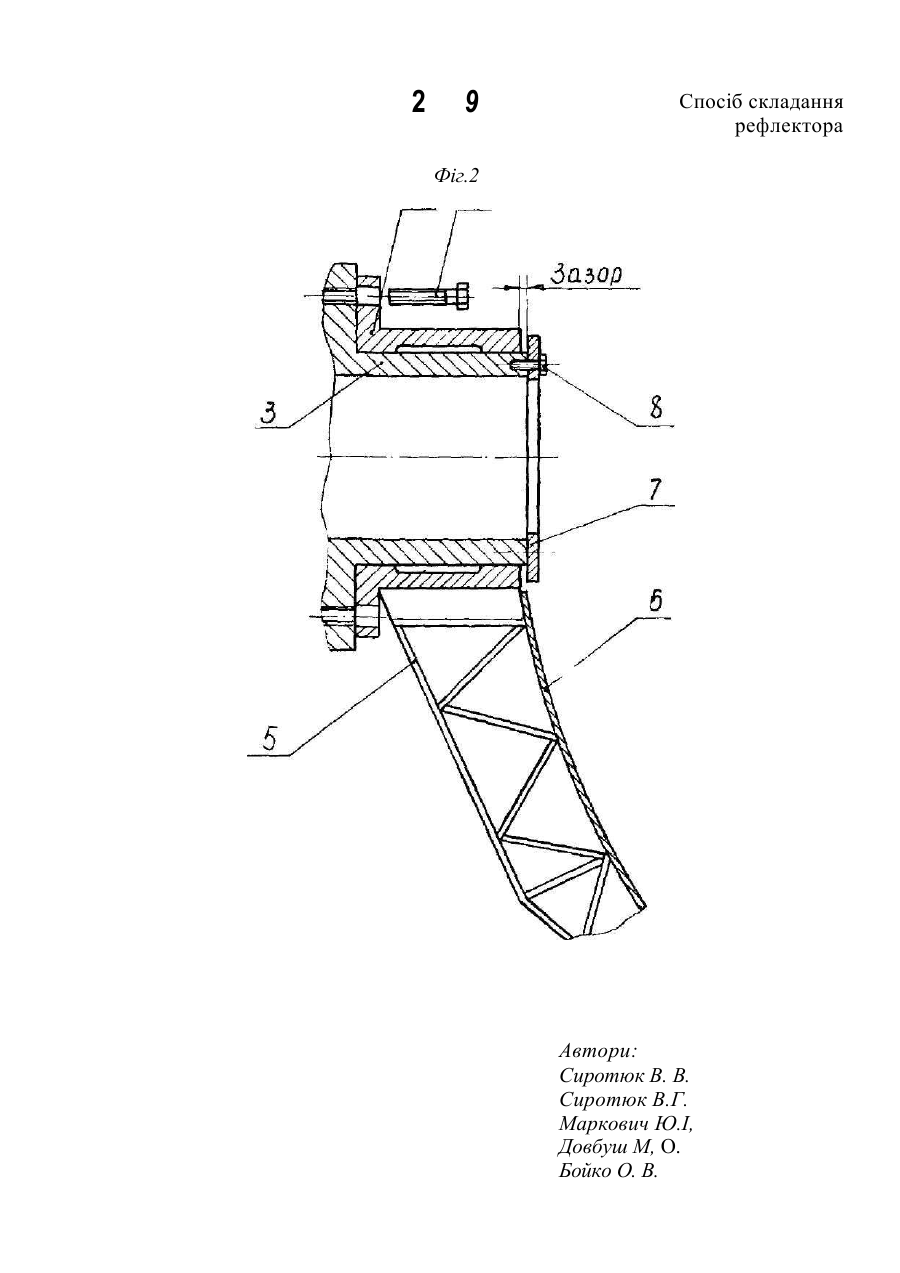

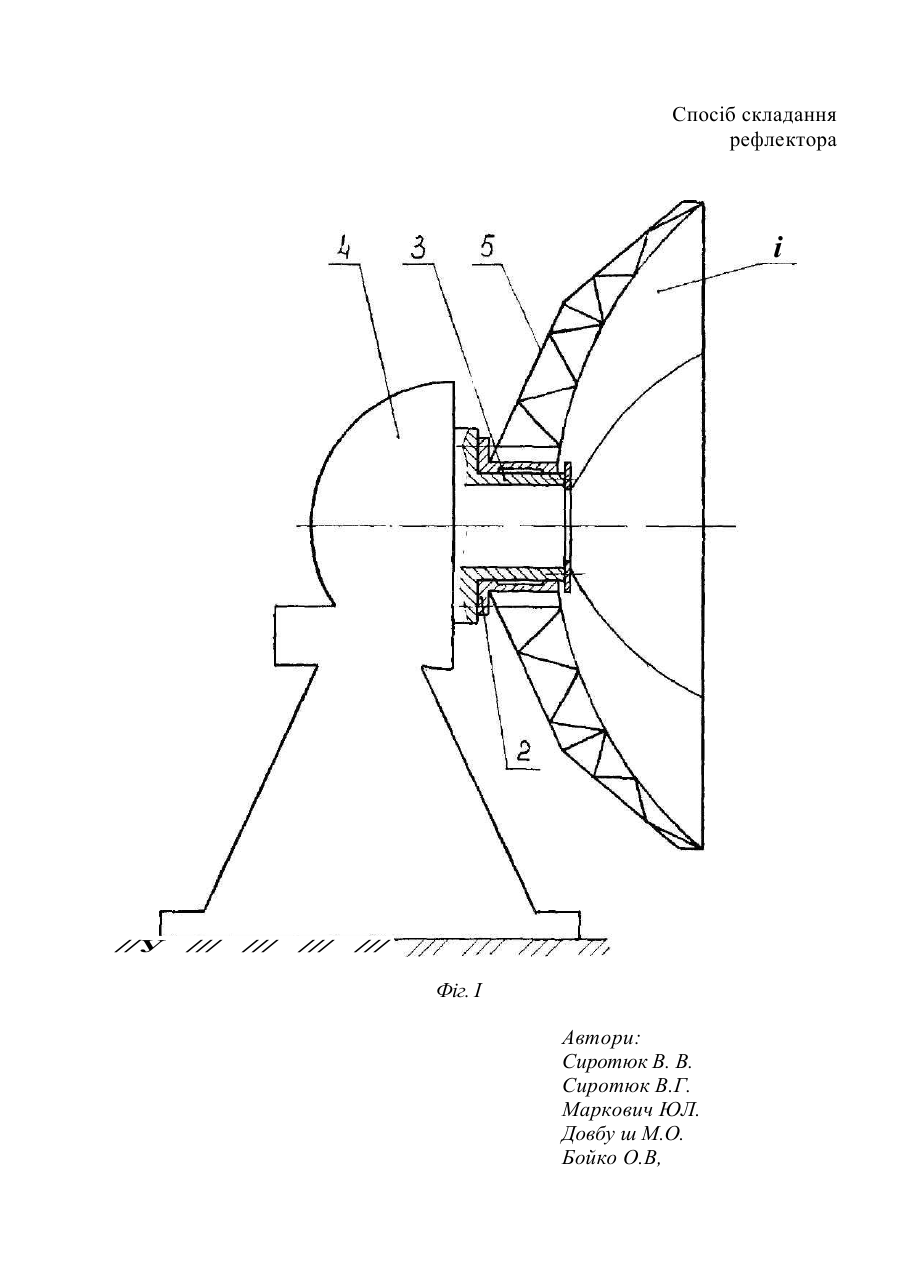

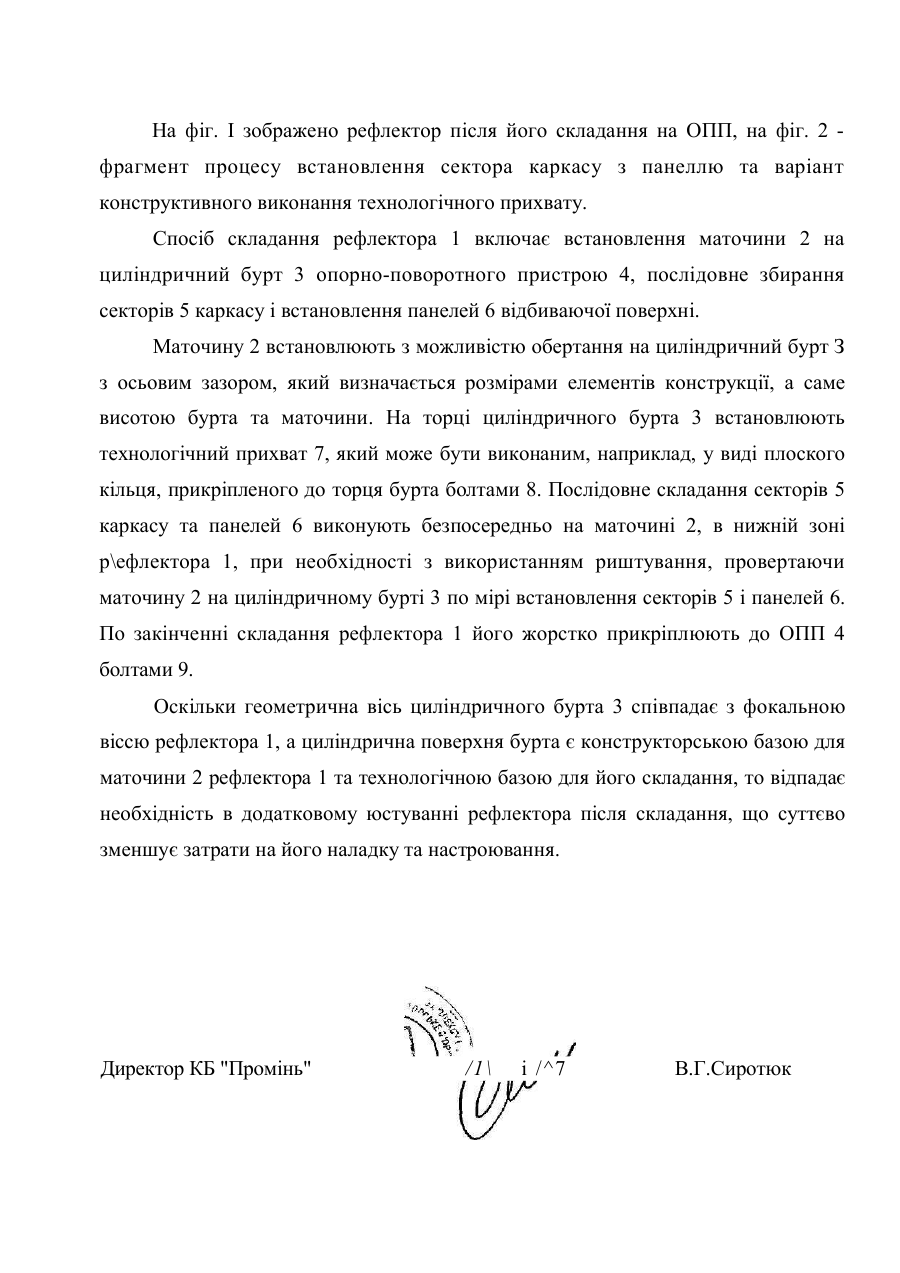

H 01 Q 15/16 Спосіб складання рефлектора Винахід відноситься до антенної техніки і може бути використаний при складанні (монтажі) середньо- та крупногабаритних рефлекторів на опорноповоротні пристрої. Відомий спосіб складання рефлектора, який полягає в тому, що маточину рефлектора встановлюють з можливістю обертання на технологічний вал, попередньо закріплений на ОПП, а послідовне складання секторів каркасу виконують безпосередньо на маточині в нижній зоні рефлектора, повертаючи при цьому маточину навколо технологічного вала по мірі складання секторів каркасу, після чого нерухомо закріплюють рефлектор на ОПП і демонтують технологічний вал (SU 1374313 А1, кл.Н 01 Q 15/16, опубл. 15.02.88. Бюл. №6). Недоліком такого способу є те, що при складанні крупногабаритних рефлекторів технологічний вал повинен мати великі масогабаритні параметри, що затрудняє його монтаж на ОПП та демонтаж. Крім того, на виключена певна похибка встановлення технологічного вала відносно теоретичної фокальної осі, а відтак і похибка прикріплення маточини рефлектора до ОПП. В основу винаходу поставлено задачу вдосконалити відомий спосіб складання рефлектора шляхом заміни технологічного вала циліндричним буртом, який є елементом ОПП і технологічним прихватом (або прихватами) та забезпечити при цьому зменшення трудоємності складання рефлектора і високу точність його встановлення відносно фокальної осі. Задача вирішена за рахунок того, що маточину рефлектора встановлюють на циліндричний бурт, вісь якого співпадає з фокальною віссю рефлектора і який є елементом ОПП, закріплюють маточину на бурті технологічними прихватами, послідовно встановлюють сектори каркасу і панелі відбиваючої поверхні рефлектора шляхом обертання маточини навколо циліндричного бурта, після чого нерухомо закріплюють маточину до ОПП і демонтують технологічні прихвати, при цьому циліндрична поверхня бурта є одночасно конструкторського базою для маточини рефлектора і технологічною базою для його складання. На фіг. І зображено рефлектор після його складання на ОПП, на фіг. 2 фрагмент процесу встановлення сектора каркасу з панеллю та варіант конструктивного виконання технологічного прихвату. Спосіб складання рефлектора 1 включає встановлення маточини 2 на циліндричний бурт 3 опорно-поворотного пристрою 4, послідовне збирання секторів 5 каркасу і встановлення панелей 6 відбиваючої поверхні. Маточину 2 встановлюють з можливістю обертання на циліндричний бурт З з осьовим зазором, який визначається розмірами елементів конструкції, а саме висотою бурта та маточини. На торці циліндричного бурта 3 встановлюють технологічний прихват 7, який може бути виконаним, наприклад, у виді плоского кільця, прикріпленого до торця бурта болтами 8. Послідовне складання секторів 5 каркасу та панелей 6 виконують безпосередньо на маточині 2, в нижній зоні р\ефлектора 1, при необхідності з використанням риштування, провертаючи маточину 2 на циліндричному бурті 3 по мірі встановлення секторів 5 і панелей 6. По закінченні складання рефлектора 1 його жорстко прикріплюють до ОПП 4 болтами 9. Оскільки геометрична вісь циліндричного бурта 3 співпадає з фокальною віссю рефлектора 1, а циліндрична поверхня бурта є конструкторською базою для маточини 2 рефлектора 1 та технологічною базою для його складання, то відпадає необхідність в додатковому юстуванні рефлектора після складання, що суттєво зменшує затрати на його наладку та настроювання. Директор КБ "Промінь" /1\ і /^7 В.Г.Сиротюк 2 9 Спосіб складання рефлектора Фіг.2 Автори: Сиротюк В. В. Сиротюк В.Г. Маркович Ю.І, Довбуш М, О. Бойко О. В. Спосіб складання рефлектора і //У /// /// /// /// Фіг. І Автори: Сиротюк В. В. Сиротюк В.Г. Маркович ЮЛ. Довбу ш М.О. Бойко О.В,
