Фільтруюча напівмаска

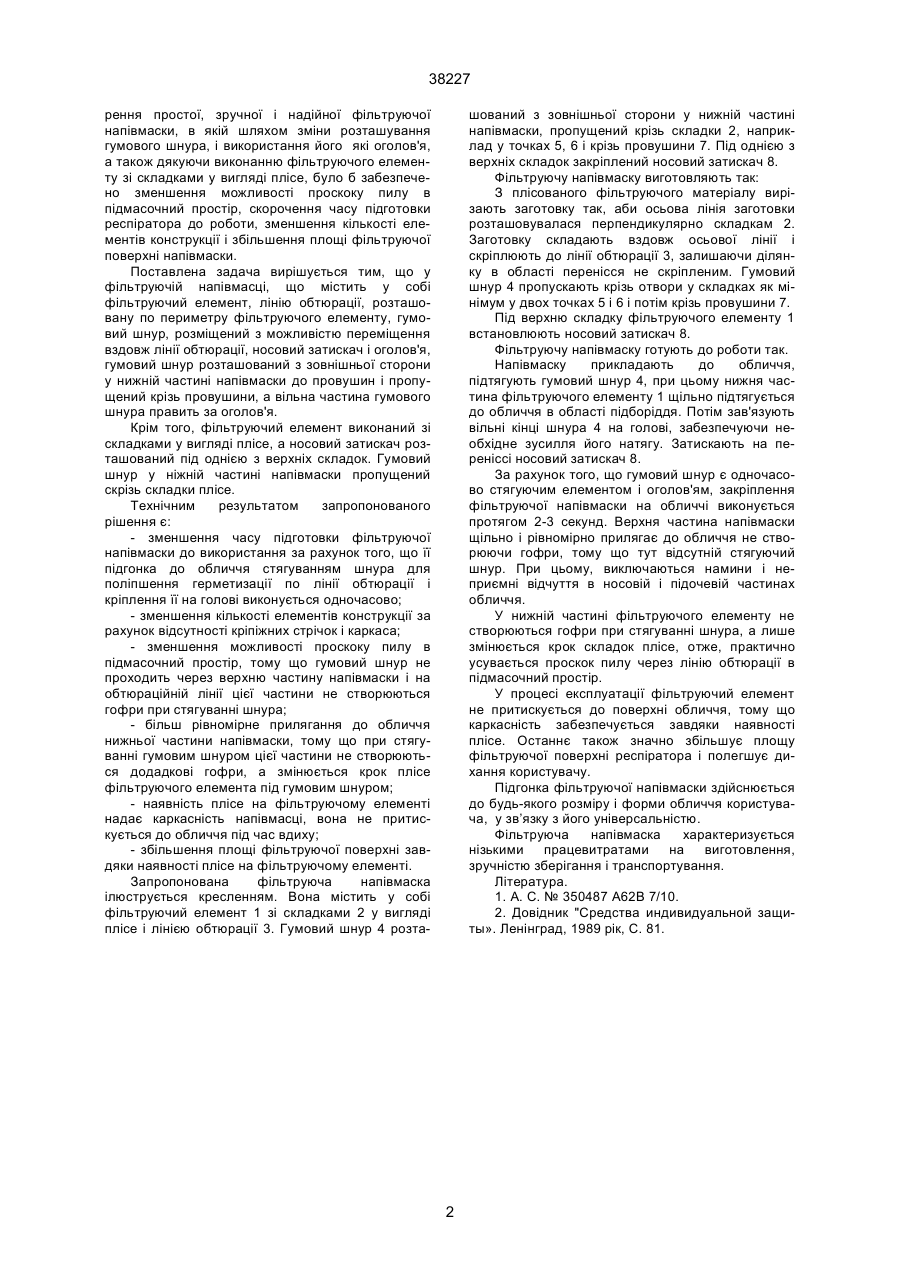

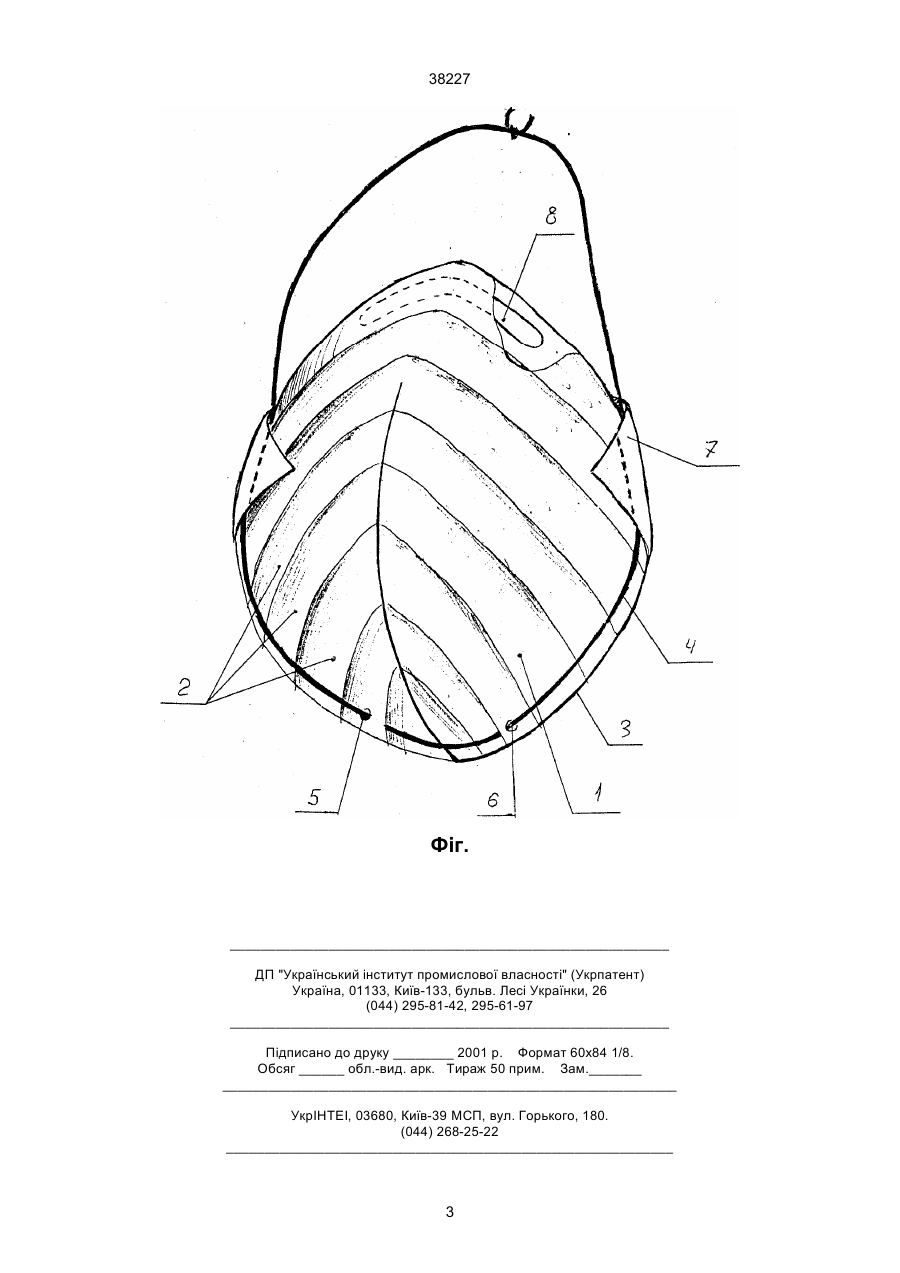

1. ФІльтруюча напівмаска, що містить у собі фільтруючий елемент, лінію обтюрації, розташовану по периметру фільтруючого елемента, гумо 38227 рення простої, зручної і надійної фільтруючої напівмаски, в якій шляхом зміни розташування гумового шнура, і використання його які оголов'я, а також дякуючи виконанню фільтруючого елементу зі складками у вигляді плісе, було б забезпечено зменшення можливості проскоку пилу в підмасочний простір, скорочення часу підготовки респіратора до роботи, зменшення кількості елементів конструкції і збільшення площі фільтруючої поверхні напівмаски. Поставлена задача вирішується тим, що у фільтруючій напівмасці, що містить у собі фільтруючий елемент, лінію обтюрації, розташовану по периметру фільтруючого елементу, гумовий шнур, розміщений з можливістю переміщення вздовж лінії обтюрації, носовий затискач і оголов'я, гумовий шнур розташований з зовнішньої сторони у нижній частині напівмаски до провушин і пропущений крізь провушини, а вільна частина гумового шнура править за оголов'я. Крім того, фільтруючий елемент виконаний зі складками у вигляді плісе, а носовий затискач розташований під однією з верхніх складок. Гумовий шнур у ніжній частині напівмаски пропущений скрізь складки плісе. Технічним результатом запропонованого рішення є: - зменшення часу підготовки фільтруючої напівмаски до використання за рахунок того, що її підгонка до обличчя стягуванням шнура для поліпшення герметизації по лінії обтюрації і кріплення її на голові виконується одночасово; - зменшення кількості елементів конструкції за рахунок відсутності кріпіжних стрічок і каркаса; - зменшення можливості проскоку пилу в підмасочний простір, тому що гумовий шнур не проходить через верхню частину напівмаски і на обтюраційній лінії цієї частини не створюються гофри при стягуванні шнура; - більш рівномірне прилягання до обличчя нижньої частини напівмаски, тому що при стягуванні гумовим шнуром цієї частини не створюються додадкові гофри, а змінюється крок плісе фільтруючого елемента під гумовим шнуром; - наявність плісе на фільтруючому елементі надає каркасність напівмасці, вона не притискується до обличчя під час вдиху; - збільшення площі фільтруючої поверхні завдяки наявності плісе на фільтруючому елементі. Запропонована фільтруюча напівмаска ілюструється кресленням. Вона містить у собі фільтруючий елемент 1 зі складками 2 у вигляді плісе і лінією обтюрації 3. Гумовий шнур 4 розта шований з зовнішньої сторони у нижній частині напівмаски, пропущений крізь складки 2, наприклад у точках 5, 6 і крізь провушини 7. Під однією з верхніх складок закріплений носовий затискач 8. Фільтруючу напівмаску виготовляють так: З плісованого фільтруючого матеріалу вирізають заготовку так, аби осьова лінія заготовки розташовувалася перпендикулярно складкам 2. Заготовку складають вздовж осьової лінії і скріплюють до лінії обтюрації 3, залишаючи ділянку в області перенісся не скріпленим. Гумовий шнур 4 пропускають крізь отвори у складках як мінімум у двох точках 5 і 6 і потім крізь провушини 7. Під верхню складку фільтруючого елементу 1 встановлюють носовий затискач 8. Фільтруючу напівмаску готують до роботи так. Напівмаску прикладають до обличчя, підтягують гумовий шнур 4, при цьому нижня частина фільтруючого елементу 1 щільно підтягується до обличчя в області підборіддя. Потім зав'язують вільні кінці шнура 4 на голові, забезпечуючи необхідне зусилля його натягу. Затискають на переніссі носовий затискач 8. За рахунок того, що гумовий шнур є одночасово стягуючим елементом і оголов'ям, закріплення фільтруючої напівмаски на обличчі виконується протягом 2-3 секунд. Верхня частина напівмаски щільно і рівномірно прилягає до обличчя не створюючи гофри, тому що тут відсутній стягуючий шнур. При цьому, виключаються намини і неприємні відчуття в носовій і підочевій частинах обличчя. У нижній частині фільтруючого елементу не створюються гофри при стягуванні шнура, а лише змінюється крок складок плісе, отже, практично усувається проскок пилу через лінію обтюрації в підмасочний простір. У процесі експлуатації фільтруючий елемент не притискується до поверхні обличчя, тому що каркасність забезпечується завдяки наявності плісе. Останнє також значно збільшує площу фільтруючої поверхні респіратора і полегшує дихання користувачу. Підгонка фільтруючої напівмаски здійснюється до будь-якого розміру і форми обличчя користувача, у зв’язку з його універсальністю. Фільтруюча напівмаска характеризується нізькими працевитратами на виготовлення, зручністю зберігання і транспортування. Література. 1. А. С. № 350487 А62В 7/10. 2. Довідник "Средства индивидуальной защиты». Ленінград, 1989 рік, С. 81. 2 38227 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
