Посівний комплекс
Номер патенту: 51768
Опубліковано: 16.12.2002
Автори: Нечуйвітер Леонід Іванович, Нечуйвітер Володимир Леонідович, Тернюк Микола Емануїлович, Дмитрук Іван Андрійович, Боженар Віктор Якимович
Формула / Реферат
1. Посівний комплекс, який включає енергетичний засіб пересування, з причіпним обладнанням, причіпну раму із закріпленими на ній механізмом регулювання глибини оранки та стояками з культиваторами-розпушувачами, до тильного боку яких прикріплені сошники висівного агрегату, агрегати боронування та прикатування, бункер для зерна та бункер для добрив, який відрізняється тим, що оснащений заднім начіпним обладнанням з начіпною рамою, яка шарнірно поміщена на важільно-шарнірному механізмі заднього начіпного обладнання, культиваторами-плоскорізами із сепаруючими решітками, які через стояки жорстко з'єднані з начіпною рамою, роторними робочими органами з приводом від вала відбору потужності енергетичного засобу пересування, які разом з валом та редуктором розміщені на опорах начіпної рами, а на причіпній рамі, з'єднаної з причіпним обладнанням енергетичного засобу пересування, закріплені висівний агрегат з сошниками та агрегат прикатування, які, згідно з чергою проведення робіт посівним комплексом, розміщені за культиваторами-плоскорізами та роторними робочими органами.
2. Посівний комплекс по п.1, який відрізняється тим, що бункер для зерна та бункер для добрив розміщені на кронштейнах відповідних колінчастих осей, у яких одні кінці шарнірно закріплені на рамі енергетичного засобу пересування, а на інших кінцях розміщені колеса, при цьому відстань між зовнішніми торцями коліс менша від ширини оброблюваної ділянки.
Текст

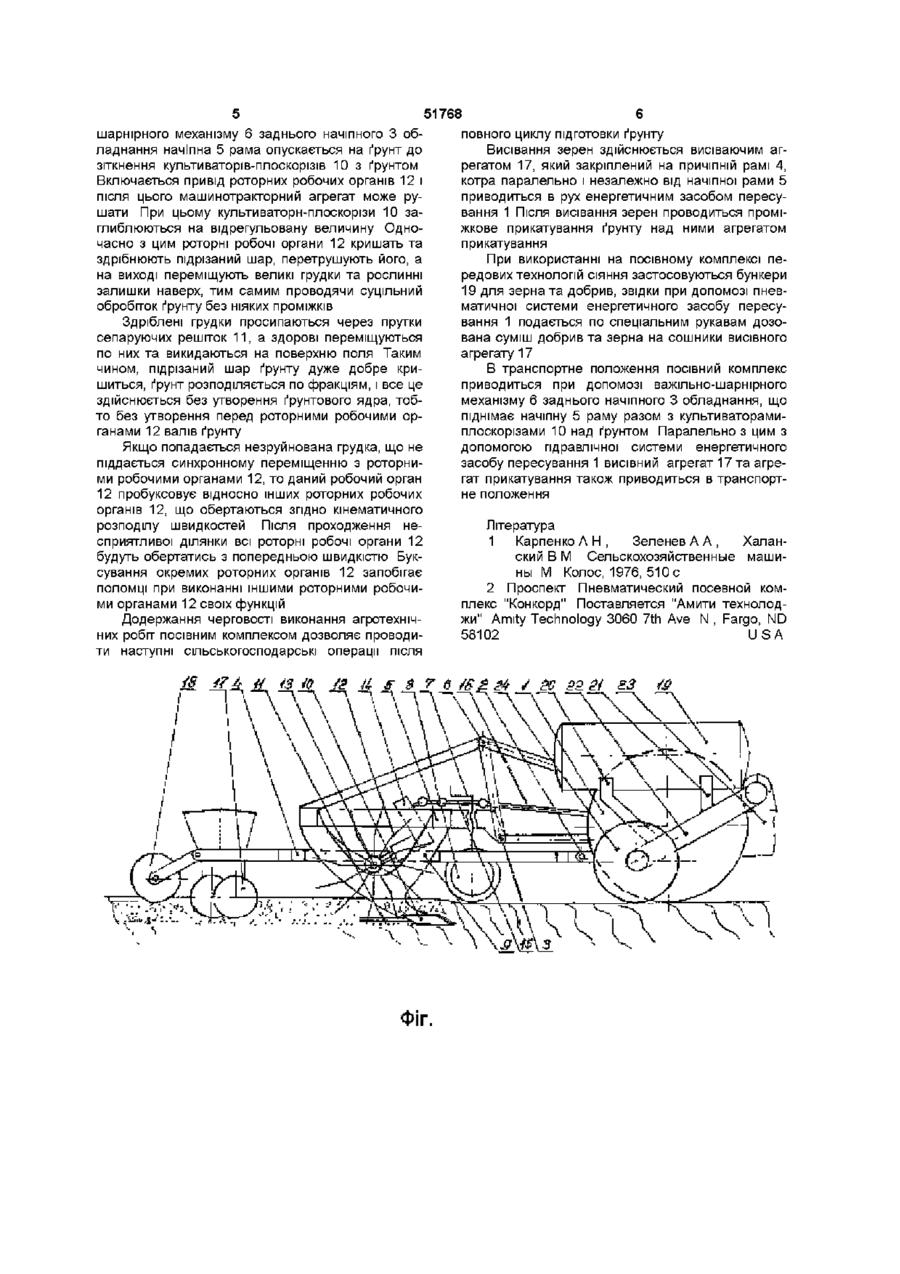

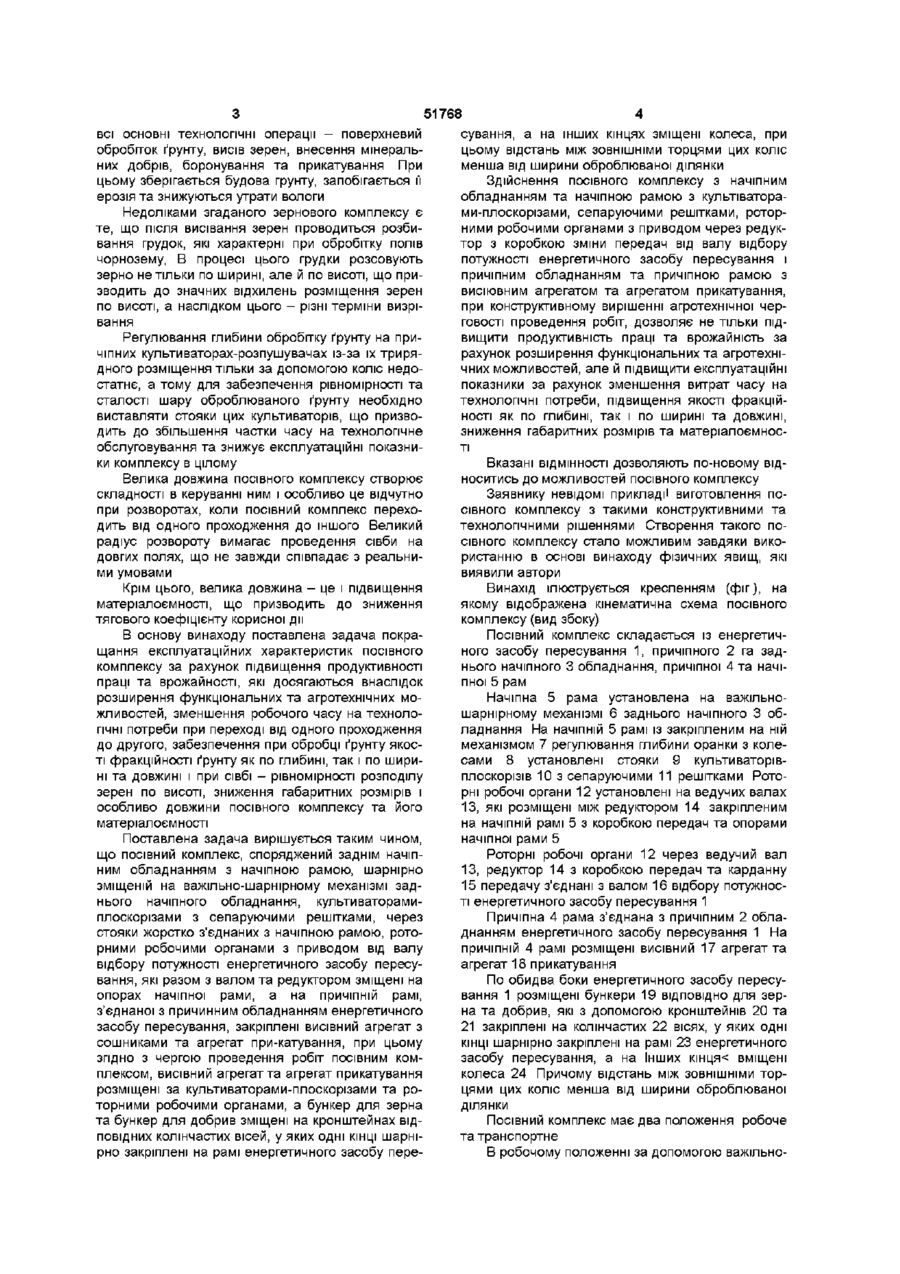

1 Посівний комплекс, який включає енергетичний засіб пересування, з причіпним обладнанням, причіпну раму із закріпленими на ній механізмом регулювання глибини оранки та стояками з культиваторами-розпушувачами, до тильного боку яких прикріплені сошники висівного агрегату, агрегати боронування та прикатування, бункер для зерна та бункер для добрив, який відрізняється тим, що оснащений заднім начіпним обладнанням з начіпною рамою, яка шарнірно поміщена на Винахід стосується сільськогосподарського виробництва, зокрема, знарядь для обробітку ґрунту та сівби Відомий комплекс машинотракторних агрегатів (МТА), який проводить за декілька проходжень операції поверхневу обробітку ґрунту під сівбу, боронування, внесення мінеральних добрив, сівбу та прикатування [1] Цей комплекс МТА за перше проходження проводить з допомогою МТА в складі трактор та ґрунтообробна машина - підготовку грунту під сівбу При цьому ґрунтообробний агрегат, який розпушує верхній шар ґрунт}, вирівнює поверхню поля, руйнує грудки, ліквідує бур'яни та може бути як начіпним, так і причіпним За слідуюче проходження з допомогою другого МТА в складі трактор, сівалка та розпорошувач добрив проводить сівбу зернових, підкормку та прикатування Недоліком роботи відомого комплексу МТА є те, що між двома проходженнями різних по складу важільно-шарнірному механізмі заднього начіпного обладнання, культиваторами-плоскорізами із сепаруючими решітками, які через стояки жорстко з'єднані з начіпною рамою, роторними робочими органами з приводом від вала відбору потужності енергетичного засобу пересування, які разом з валом та редуктором розміщені на опорах начіпної рами, а на причіпній рамі, з'єднаної з причіпним обладнанням енергетичного засобу пересування, закріплені висівний агрегат з сошниками та агрегат прикатування, які, згідно з чергою проведення робіт посівним комплексом, розміщені за культиваторами-плоскорізами та роторними робочими органами 2 Посівний комплекс по п 1 , який відрізняється тим, що бункер для зерна та бункер для добрив розміщені на кронштейнах ВІДПОВІДНИХ колінчастих осей, у яких одні КІНЦІ шарнірно закріплені на рамі енергетичного засобу пересування, а на інших кінцях розміщені колеса, при цьому відстань між ЗОВНІШНІМИ торцями коліс менша від ширини оброблюваної ділянки МТА виникає досить великий проміжок часу, внаслідок чого значно знижуються фізичні та агротехнічні можливості ґрунту, що приводить до погіршення експлуатаційних характеристик комплексу машинотракторних агрегатів та зниження врожайності Відомий ПОСІВНИЙ комплекс, який включає енергетичний засіб пересування з причіпним обладнанням причіпну раму із закріпленими на ній механізмом регулювання глибини оранки га стояками з культиваторами-розпушувачами, до тильного боку яких прикріплені сошники висіваючого агрегату, агрегати боронування та прикатування [2] При русі посівного комплексу культиватор-розпушувач розпушує ґрунт на задану глибину га проводить вичісування кореневищ бур'янів, а з допомогою сошників, які розташовані зразу ж за культиватором, проводиться висівання зерен Після цього проводиться боронування і далі - прикатування Такий комплекс за одне проходження проводить О 00 (О ю 51768 всі основні технологічні операції - поверхневий обробіток ґрунту, висів зерен, внесення мінеральних добрів, боронування та прикатування При цьому зберігається будова грунту, запобігається її ерозія та знижуються утрати вологи Недоліками згаданого зернового комплексу є те, що після висівання зерен проводиться розбивання грудок, які характерні при обробітку полів чорнозему, В процесі цього грудки розсовують зерно не тільки по ширині, але й по висоті, що призводить до значних відхилень розміщення зерен по висоті, а наслідком цього - різні терміни визрівання Регулювання глибини обробітку ґрунту на причіпних культиваторах-розпушувачах із-за їх трирядного розміщення тільки за допомогою коліс недостатнє, а тому для забезпечення рівномірності та сталості шару оброблюваного ґрунту необхідно виставляти стояки цих культиваторів, що призводить до збільшення частки часу на технологічне обслуговування та знижує експлуатаційні показники комплексу в цілому Велика довжина посівного комплексу створює складності в керуванні ним і особливо це відчутно при розворотах, коли посівний комплекс переходить від одного проходження до іншого Великий радіус розвороту вимагає проведення сівби на довгих полях, що не завжди співпадає з реальними умовами Крім цього, велика довжина - це і підвищення матеріалоємності, що призводить до зниження тягового коефіцієнту корисної дії В основу винаходу поставлена задача покращання експлуатаційних характеристик посівного комплексу за рахунок підвищення продуктивності праці та врожайності, які досягаються внаслідок розширення функціональних та агротехнічних можливостей, зменшення робочого часу на технологічні потреби при переході від одного проходження до другого, забезпечення при обробці ґрунту якості фракційності ґрунту як по глибині, так і по ширині та довжині і при сівбі - рівномірності розподілу зерен по висоті, зниження габаритних розмірів і особливо довжини посівного комплексу та його матеріалоємності Поставлена задача вирішується таким чином, що посівний комплекс, споряджений заднім начіпним обладнанням з начіпною рамою, шарнірно зміщеній на важільно-шарнірному механізмі заднього начіпного обладнання, культиваторамиплоскорізами з сепаруючими решітками, через стояки жорстко з'єднаних з начіпною рамою, роторними робочими органами з приводом від валу відбору потужності енергетичного засобу пересування, які разом з валом та редуктором зміщені на опорах начіпної рами, а на причіпній рамі, з'єднаної з причинним обладнанням енергетичного засобу пересування, закріплені висівний агрегат з сошниками та агрегат при-катування, при цьому згідно з чергою проведення робіт посівним комплексом, висівний агрегат та агрегат прикатування розміщені за культиваторами-плоскорізами та роторними робочими органами, а бункер для зерна та бункер для добрив зміщені на кронштейнах ВІДПОВІДНИХ колінчастих вісей, у яких одні КІНЦІ шарнірно закріплені на рамі енергетичного засобу пере сування, а на інших кінцях зміщені колеса, при цьому відстань між ЗОВНІШНІМИ торцями цих коліс менша від ширини оброблюваної ділянки Здійснення посівного комплексу з начіпним обладнанням та начіпною рамою з культіваторами-плоскорізами, сепаруючими решітками, роторними робочими органами з приводом через редуктор з коробкою зміни передач від валу відбору потужності енергетичного засобу пересування і причіпним обладнанням та причіпною рамою з висіювним агрегатом та агрегатом прикатування, при конструктивному вирішенні агротехнічної черговості проведення робіт, дозволяє не тільки підвищити продуктивність праці та врожайність за рахунок розширення функціональних та агротехнічних можливостей, але й підвищити експлуатаційні показники за рахунок зменшення витрат часу на технологічні потреби, підвищення якості фракційності як по глибині, так і по ширині та довжині, зниження габаритних розмірів та матеріалоємності Вказані ВІДМІННОСТІ ДОЗВОЛЯЮТЬ по-новому від носитись до можливостей посівного комплексу Заявнику невідомі прикладі! виготовлення посівного комплексу з такими конструктивними та технологічними рішеннями Створення такого посівного комплексу стало можливим завдяки використанню в основі винаходу фізичних явищ, які виявили автори Винахід ілюструється кресленням (фіг), на якому відображена кінематична схема посівного комплексу (вид збоку) Посівний комплекс складається із енергетичного засобу пересування 1, причіпного 2 га заднього начіпного 3 обладнання, причіпної 4 та начіпної 5 рам Начіпна 5 рама установлена на важільношарнірному механізмі 6 заднього начіпного 3 обладнання На начіпній 5 рамі із закріпленим на ній механізмом 7 регулювання глибини оранки з колесами 8 установлені стояки 9 культиваторівплоскорізів 10 з сепаруючими 11 решітками Роторні робочі органи 12 установлені на ведучих валах 13, які розміщені між редуктором 14 закріпленим на начіпній рамі 5 з коробкою передач та опорами начіпної рами 5 Роторні робочі органи 12 через ведучий вал 13, редуктор 14 з коробкою передач та карданну 15 передачу з'єднані з валом 16 відбору потужності енергетичного засобу пересування 1 Причіпна 4 рама з'єднана з причіпним 2 обладнанням енергетичного засобу пересування 1 На причіпній 4 рамі розміщені висівний 17 агрегат та агрегат 18 прикатування По обидва боки енергетичного засобу пересування 1 розміщені бункери 19 ВІДПОВІДНО для зерна та добрив, які з допомогою кронштейнів 20 та 21 закріплені на колінчастих 22 вісях, у яких одні КІНЦІ шарнірно закріплені на рамі 23 енергетичного засобу пересування, а на Інших кшця< вміщені колеса 24 Причому відстань між ЗОВНІШНІМИ торцями цих коліс менша від ширини оброблюваної ділянки Посівний комплекс має два положення робоче та транспортне В робочому положенні за допомогою важільно шарнірного механізму 6 заднього начіпного 3 обладнання начіпна 5 рама опускається на ґрунт до зіткнення культиваторів-плоскорізів 10 з ґрунтом Включається привід роторних робочих органів 12 і після цього машинотракторний агрегат може рушати При цьому культиваторн-плоскорізи 10 заглиблюються на відрегульовану величину Одночасно з цим роторні робочі органи 12 кришать та здрібнюють підрізаний шар, перетрушують його, а на виході переміщують великі грудки та рослинні залишки наверх, тим самим проводячи суцільний обробіток ґрунту без ніяких проміжків Здріблені грудки просипаються через прутки сепаруючих решіток 11, а здорові переміщуються по них та викидаються на поверхню поля Таким чином, підрізаний шар ґрунту дуже добре кришиться, ґрунт розподіляється по фракціям, і все це здійснюється без утворення ґрунтового ядра, тобто без утворення перед роторними робочими органами 12 валів ґрунту Якщо попадається незруйнована грудка, що не піддається синхронному переміщенню з роторними робочими органами 12, то даний робочий орган 12 пробуксовує відносно інших роторних робочих органів 12, що обертаються згідно кінематичного розподілу швидкостей Після проходження несприятливої ділянки всі роторні робочі органи 12 будуть обертатись з попередньою швидкістю Буксування окремих роторних органів 12 запобігає поломці при виконанні іншими роторними робочими органами 12 своїх функцій Додержання черговості виконання агротехнічних робіт посівним комплексом дозволяє проводити наступні сільськогосподарські операції після 51768 повного циклу підготовки ґрунту Висівання зерен здійснюється висіваючим агрегатом 17, який закріплений на причіпній рамі 4, котра паралельно і незалежно від начіпної рами 5 приводиться в рух енергетичним засобом пересування 1 Після висівання зерен проводиться проміжкове прикатування ґрунту над ними агрегатом прикатування При використанні на посівному комплексі передових технологій сіяння застосовуються бункери 19 для зерна та добрив, звідки при допомозі пневматичної системи енергетичного засобу пересування 1 подається по спеціальним рукавам дозована суміш добрив та зерна на сошники висівного агрегату 17 В транспортне положення посівний комплекс приводиться при допомозі важільно-шарнірного механізму 6 заднього начіпного 3 обладнання, що піднімає начіпну 5 раму разом з культиваторамиплоскорізами 10 над ґрунтом Паралельно з цим з допомогою гідравлічної системи енергетичного засобу пересування 1 висівний агрегат 17 та агрегат прикатування також приводиться в транспортне положення Література 1 Карпенко Л Н , Зеленев А А , Халанский В М Сельскохозяйственные машины М Колос, 1976, 510 с 2 Проспект Пневматический посевной комплекс "Конкорд" Поставляется "Амити технолоджи" Amity Technology 3060 7th Ave N , Fargo, ND 58102 USA /$ 51768 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Назва патенту англійськоюSowing complex
Автори англійськоюNechuiviter Leonid Ivanovych, Terniuk Mykola Emanuilovych, Nechuiviter Volodymyr Leonidovych, Dmytruk Ivan Andriiovych
Назва патенту російськоюПосевной комплекс
Автори російськоюНечуйвитер Леонид Иванович, Тернюк Николай Эммануилович, Нечуйвитер Владимир Леонидович, Дмитрук Иван Андреевич
МПК / Мітки
МПК: A01B 49/06
