Посівний агрегат
Номер патенту: 6629
Опубліковано: 29.12.1994
Автори: Петренко Василь Васильович, Сайченко Василь Васильович, Кочев Валерій Іванович, Шумляк Микола Миколайович
Формула / Реферат

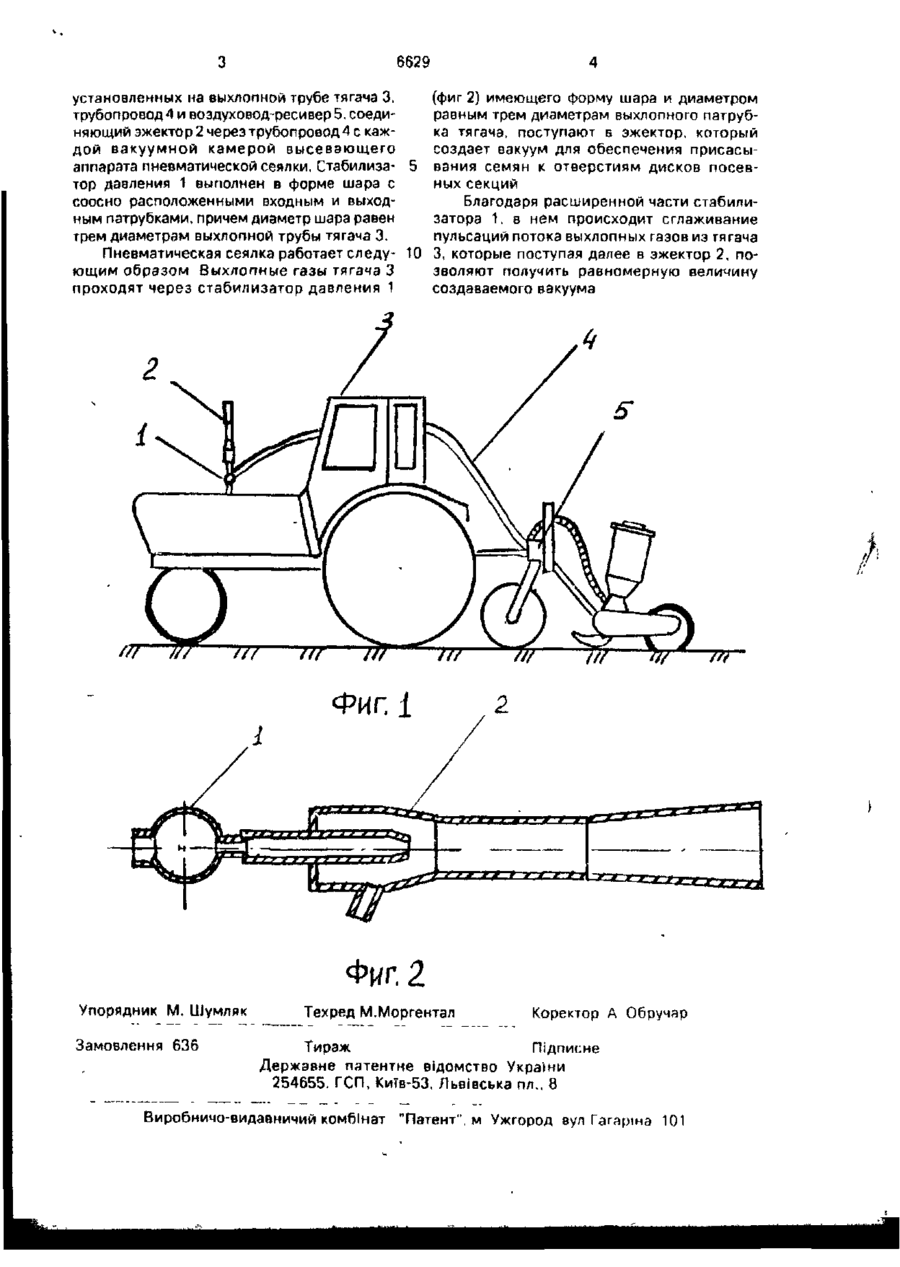

(57) Посевной агрегат, содержащий пневматическую сеялку, тягач с выхлопной трубой, которая снабжена эжектором с диффузором, сообщающимся с воздуховодом-ресивером, соединенным с каждой вакуумной камерой пневматического высевающего аппарата сеялки, отличающийся тем, что на выхлопной трубе тягача установлен стабилизатор давления, который выполнен в форме шара с соосно расположенными входным и выходным патрубками, причем диаметр шара равен трем диаметрам выхлопной трубы тягача.
Текст
Посевной агрегат, содержащий пневматическую сеялку, тягач с выхлопной трубой, которая снабжена эжектором с диффузором, сообщающимся с воздуховодом-ресивером, соединенным с каждой вакуумной камерой пневматического высевающего аппарата сеялки, о т л и ч а ю щ и й с я тем, что на выхлопной трубе тягача установлен стабилизатор давления, который выполнен в форме шара с соосно расположенными входным и выходным патрубками, причем диаметр шара равен трем диаметрам выхлопной трубы тягача. Изобретение относится к сельскому хозяйству и сельскохозяйственному машиностроению, в частности к пневматическим сеялкам для высева мелкосемянных культур. Известен посевной агрегат содержащий пневматическую сеялку, тягач с выхлопной трубой, которая снабжена эжектором с диффузором сообщающимся с воздуховодом-ресивером, соединенным с каждой вакуумной камерой пневматического высевающего аппарата сеялки [1]. Пульсирующий поток выхлопных газов тягача способствует неравномерному пульсирующему разряжению, создаваемому эжектором в вакуумных камерах высевающего аппарата вследствие чего происходит неравномерность высева семян Задачей изобретения является усовершенствование конструкции посевного агрегата путем обеспечения в о з м о ж н о с т и стабилизации воздушного потока, отсасываемого из вакуумных камер высевающего ап парата, что повышает равномерность высева семян всех культур, особенно мелкосемянных. Поставленная задача решается тем, что в посевном агрегате содержащем пневматическую сеялку гягач с выхлопной трубой, которая снабжена эжектором с диффузором, сообщающимся с воздуховодом-ресивером, соединенным с каждой вакуумной камерой пневматического высевающего аппарата сеялки, согласно изобретению, на выхлопной трубе тягача установлен стабилизатор давления который выполнен в форме шара с соосно расположенными входным и выходным патрубками, причем диаметр шара равен трем диаметрам выхлопной трубы тягача Сущность изобретения поясняется чертежом, где изображены на фиг 1 - посевной агрегат (вид сбоку): на фиг.2 - стабилизатор давления с эжектором. Посевной агрегат содержит стабилизатор давления 1, эжектор 2 с диффузором. С > о N3 о 6629 установленных на выхлопной трубе тягача 3. трубопровод 4 и воздуховод-ресивер 5. соединяющий эжектор 2 через трубопровод 4 с каждой вакуумной камерой высевающего аппарата пневматической сеялки, Стабилизатор давления 1 выполнен в форме шара с соосно расположенными входным и выходным патрубками, причем диаметр шара равен трем диаметрам выхлопной трубы тягача 3. Пневматическая сеялка работает следующим образом Выхлопные газы тягача 3 проходят через стабилизатор давления 1 (фиг 2) имеющего форму шара и диаметром равным трем диаметрам выхлопного патрубка тягача, поступают Б эжектор, который создает вакуум для обеспечения присасывания семян к отверстиям дисков посевных секций Благодаря расширенной части стабилизатора 1, в нем происходит сглаживание пульсаций потока выхлопных газов из тягача 3, которые поступая далее в эжектор 2, позволяют получить равномерную величину создаваемого вакуума і Фиг. і Фиг, 2 Упорядник М. Шумляк Замовлення 636 Техред М.Моргентал Коректор А Обручар Тираж Підписне Державне патентне відомство України 254655. ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м Ужгород вул Гагаріна 101
ДивитисяДодаткова інформація
Назва патенту англійськоюSowing unit
Автори англійськоюShumliak Mykola Mykolaiovych, Kochev Valerii Ivanovych, Petrenko Vasyl Vasyliovych, Saichenko Vasyl Vasyliovych
Назва патенту російськоюПосевной агрегат
Автори російськоюШумляк Николай Николаевич, Кочев Валерий Иванович, Петренко Василий Васильевич, Сайченко Василий Васильевич
МПК / Мітки
МПК: A01C 7/04
