Багатофункціональний візок

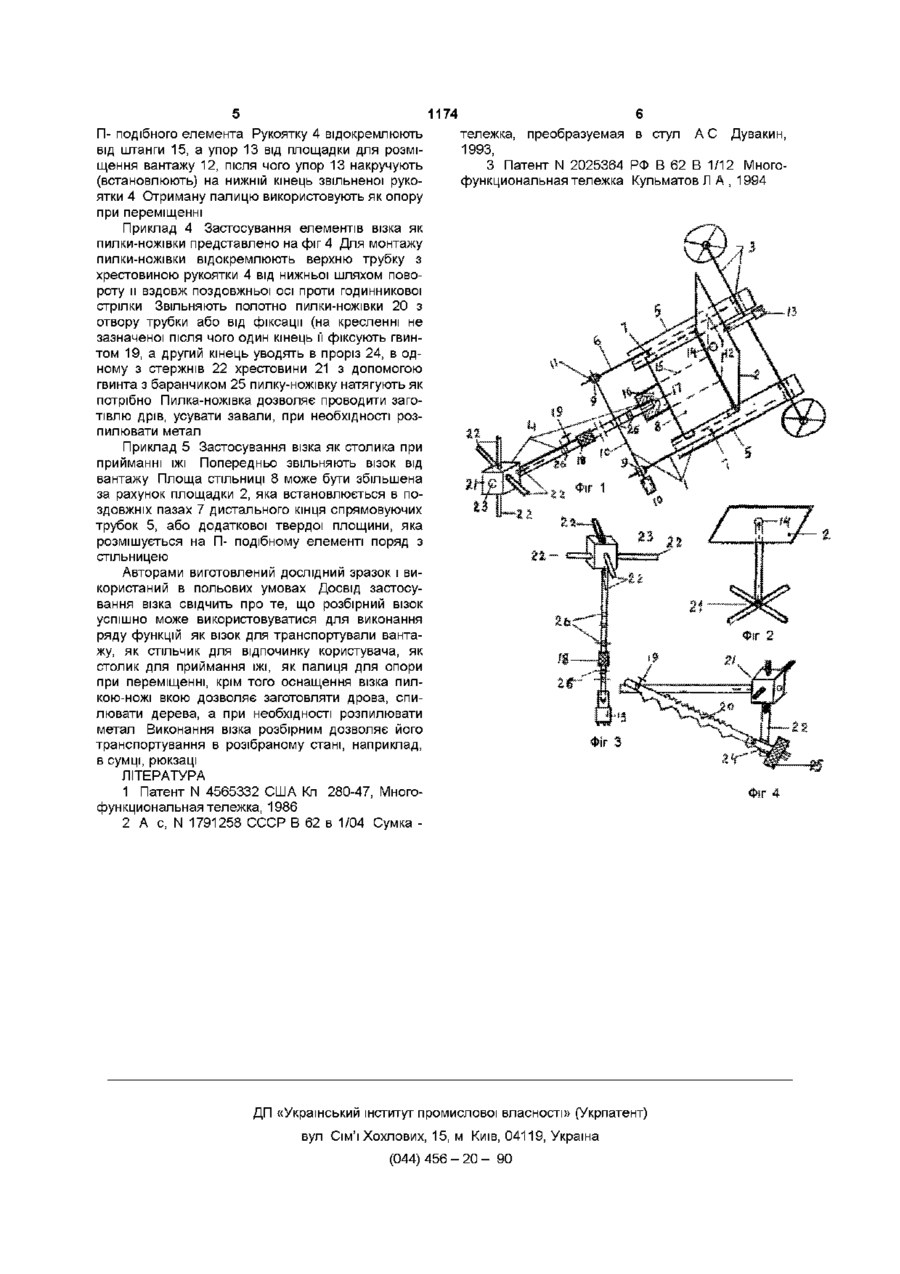

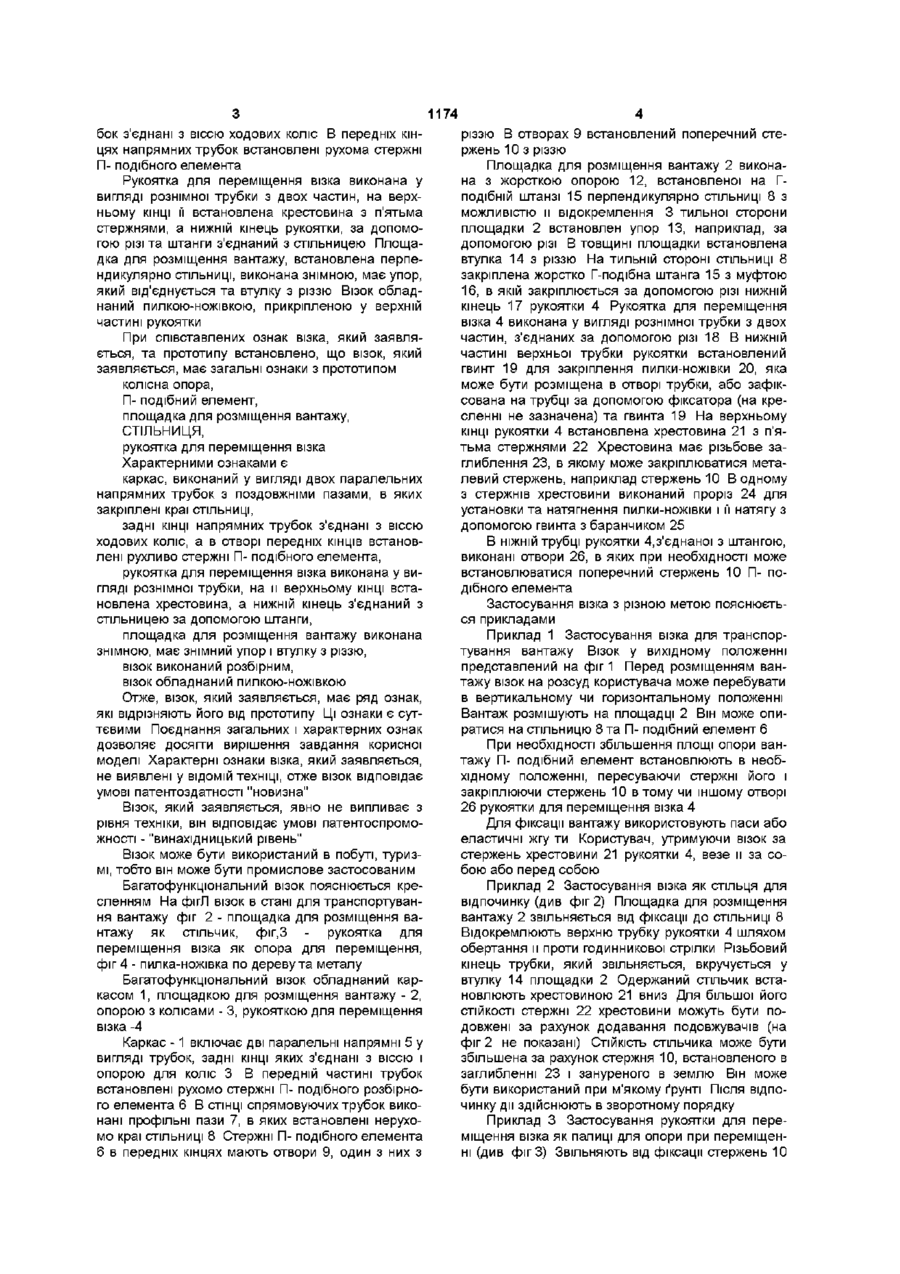

1 Багатофункціональний візок, який включає каркас, закріплені на ньому КОЛІСНІ опори, Пподібний елемент, стільницю, площадку для вантажу та рукоятку для переміщення візка, який відрізняється тим, що каркас має поздовжні напрямні у вигляді трубок з поздовжніми пазами, в яких жорстко закріплені краї СТІЛЬНИЦІ, а в просвіті напрямних трубок встановлені з можливістю поздовжнього пересування стержні П-подібного елемента, рукоятка для пересування візка виконана у вигляді рознімної трубки, в верхній и частині розміщена ножівка, на верхньому КІНЦІ рознімної трубки встановлена хрестовина з прорізом на одному стержні, нижній кінець рознімної трубки з'єднаний зі штангою, закріпленою на СТІЛЬНИЦІ 2 Візок за П 1, який відрізняється тим, що площадка для розміщення вантажу виконана знімною, має знімний упор і втулку з різзю 3 Візок за п 1, який відрізняється тим, що рукоятка для переміщення візка має пристрій для установлення та натягнення пилки-ножівки та отвір для фіксації П-подібного елемента в заданому положенні Заявлений візок 7візок) належить до транспортних засобів, зокрема до одноосьових ручних ся, є багатофункціональний візок [3], який складається з складаного каркасу, виконаного з двох Пподібних елементів На одному з них шарнірно закріплена стільниця, яка виконана з обмежувальною упорною площадкою До елементів каркасу прикріплені сидіння та знімна сумка Відомий багатофункціональний візок взятий за прототип Недоліком відомого візка є обмеження функціональних можливостей В основу корисної моделі поставлене завдання створити таку конструкцію візка, в якій нове виконання вузлів та їх взаємовідношення дозволили б розширити функціональні можливості візка, використовувати його для транспортування вантажів в побуті, туризмі, як стільця для відпочинку, як палиці для опори при переміщенні, як столика для приймання їжі та пилки-ножівки для розпилювання дерева чи металу Поставлене завдання ВІДПОВІДНО ДО предмету корисної моделі досягається тим, що у візку, який складається з встановленого на КОЛІСНІЙ підпорі каркасу, П- подібного елемента, СТІЛЬНИЦІ, площадки для розміщення вантажу та рукоятки для переміщення візка, каркас виконаний у вигляді двох паралельних напрямних трубок, в пазах яких за ВІЗКІВ, які перетворюються в ІНШІ предмети обігу, і може бути застосований в побуті, туризмі, для транспортування вантажів, відпочинку та як палиця для опори при переміщенні, та пилка - ножівка Візки, ЯКІ перетворюються для використання з іншою метою, ВІДОМІ Відомий багатофункціональний візок [1], який складається з складаного каркасу, виконаного з двох П- подібних елементів, поздовжні стойки яких з'єднані між собою шарнірне, колісних опор, закріплених на одному з П- подібних елементів каркасу, СТІЛЬНИЦІ, ДО якої прикріплені шарнірно один із П- подібних елементів та рукоятка для переміщення візка Недоліком його є незручність в експлуатації Відома сумка-візок, яка перетворюється в стілець [2], яка складається з основної рами з колесами та прикріпленої до неї шарнірно додаткової рами, пов'язаної з каркасом сидіння, який обладнаний підпорами у вигляді виступаючих горизонтальних штифтів, встановлених з можливістю взаємодії з основною рамою Недоліком сумки-візка є обмеження функціональних можливостей Найбільш близьким до візка, який заявляєть кріплені краї СТІЛЬНИЦІ Задні КІНЦІ напрямних тру 1174 бок з'єднані з віссю ходових коліс В передніх кінцях напрямних трубок встановлені рухома стержні П- подібного елемента Рукоятка для переміщення візка виконана у вигляді рознімної трубки з двох частин, на верхньому КІНЦІ її встановлена крестовина з п'ятьма стержнями, а нижній кінець рукоятки, за допомогою різі та штанги з'єднаний з стільницею Площадка для розміщення вантажу, встановлена перпендикулярно СТІЛЬНИЦІ, виконана знімною, має упор, який від'єднується та втулку з різзю Візок обладнаний пилкою-ножівкою, прикріпленою у верхній частині рукоятки При співставлених ознак візка, який заявляється, та прототипу встановлено, що візок, який заявляється, має загальні ознаки з прототипом колісна опора, П- подібний елемент, площадка для розміщення вантажу, СТІЛЬНИЦЯ, рукоятка для переміщення візка Характерними ознаками є каркас, виконаний у вигляді двох паралельних напрямних трубок з поздовжніми пазами, в яких закріплені краї СТІЛЬНИЦІ, задні КІНЦІ напрямних трубок з'єднані з віссю ходових коліс, а в отворі передніх КІНЦІВ встановлені рухливо стержні П- подібного елемента, рукоятка для переміщення візка виконана у вигляді рознімної трубки, на и верхньому КІНЦІ встановлена хрестовина, а нижній кінець з'єднаний з стільницею за допомогою штанги, площадка для розміщення вантажу виконана знімною, має знімний упор і втулку з різзю, візок виконаний розбірним, візок обладнаний пилкою-ножівкою Отже, візок, який заявляється, має ряд ознак, які відрізняють його від прототипу Ці ознаки є суттєвими Поєднання загальних і характерних ознак дозволяє досягти вирішення завдання корисної моделі Характерні ознаки візка, який заявляється, не виявлені у ВІДОМІЙ техніці, отже візок відповідає умові патентоздатності "новизна" Візок, ЯКИЙ заявляється, явно не випливає з рівня техніки, він відповідає умові патентоспроможності - "винахідницький рівень" Візок може бути використаний в побуті, туризмі, тобто він може бути промислове застосованим Багатофункціональний візок пояснюється кресленням На фігЛ візок в стані для транспортування вантажу фіг 2 - площадка для розміщення вантажу я к стіл ьч и к, фі г, 3 - рукоятка для переміщення візка як опора для переміщення, фіг 4 - пилка-ножівка по дереву та металу Багатофункціональний візок обладнаний каркасом 1, площадкою для розміщення вантажу - 2, опорою з колісами - 3, рукояткою для переміщення візка -4 Каркас -1 включає дві паралельні напрямні 5 у вигляді трубок, задні КІНЦІ ЯКИХ з'єднані з віссю і опорою для коліс З В передній частині трубок встановлені рухомо стержні П- подібного розбірного елемента 6 В СТІНЦІ спрямовуючих трубок виконані профільні пази 7, в яких встановлені нерухомо краї СТІЛЬНИЦІ 8 Стержні П- подібного елемента 6 в передніх кінцях мають отвори 9, один з них з різзю В отворах 9 встановлений поперечний стержень 10 з різзю Площадка для розміщення вантажу 2 виконана з жорсткою опорою 12, встановленої на Гподібній штанзі 15 перпендикулярно СТІЛЬНИЦІ 8 з можливістю и відокремлення 3 тильної сторони площадки 2 встановлен упор 13, наприклад, за допомогою різі В товщині площадки встановлена втулка 14 з різзю На тильній стороні СТІЛЬНИЦІ 8 закріплена жорстко Г-подібна штанга 15 з муфтою 16, в якій закріплюється за допомогою різі нижній кінець 17 рукоятки 4 Рукоятка для переміщення візка 4 виконана у вигляді рознімної трубки з двох частин, з'єднаних за допомогою різі 18 В нижній частині верхньої трубки рукоятки встановлений гвинт 19 для закріплення пилки-ножівки 20, яка може бути розміщена в отворі трубки, або зафіксована на трубці за допомогою фіксатора (на кресленні не зазначена) та гвинта 19 На верхньому КІНЦІ рукоятки 4 встановлена хрестовина 21 з п'ятьма стержнями 22 Хрестовина має різьбове заглиблення 23, в якому може закріплюватися металевий стержень, наприклад стержень 10 В одному з стержнів хрестовини виконаний проріз 24 для установки та натягнення пилки-ножівки і її натягу з допомогою гвинта з баранчиком 25 В НІЖНІЙ трубці рукоятки 4,з'єднаної з штангою, виконані отвори 26, в яких при необхідності може встановлюватися поперечний стержень 10 П- подібного елемента Застосування візка з різною метою пояснюється прикладами Приклад 1 Застосування візка для транспортування вантажу Візок у вихідному положенні представлений на фіг 1 Перед розміщенням вантажу візок на розсуд користувача може перебувати в вертикальному чи горизонтальному положенні Вантаж розмішують на площадці 2 Він може опиратися на стільницю 8 та П- подібний елемент 6 При необхідності збільшення площі опори вантажу П- подібний елемент встановлюють в необхідному положенні, пересуваючи стержні його і закріплюючи стержень 10 в тому чи іншому отворі 26 рукоятки для переміщення візка 4 Для фіксації вантажу використовують паси або еластичні жгу ти Користувач, утримуючи візок за стержень хрестовини 21 рукоятки 4, везе и за собою або перед собою Приклад 2 Застосування візка як стільця для відпочинку (див фіг 2) Площадка для розміщення вантажу 2 звільняється від фіксації до СТІЛЬНИЦІ 8 Відокремлюють верхню трубку рукоятки 4 шляхом обертання и проти годинникової стрілки Різьбовий кінець трубки, який звільняється, вкручується у втулку 14 площадки 2 Одержаний стільчик встановлюють хрестовиною 21 вниз Для більшої його СТІЙКОСТІ стержні 22 хрестовини можуть бути подовжені за рахунок додавання подовжувачів (на фіг 2 не показані) СТІЙКІСТЬ стільчика може бути збільшена за рахунок стержня 10, встановленого в заглибленні 23 і зануреного в землю Він може бути використаний при м'якому ґрунті Після відпочинку дії здійснюють в зворотному порядку Приклад 3 Застосування рукоятки для переміщення візка як палиці для опори при переміщенні (див фігЗ) Звільняють від фіксації стержень 10 1174 П- подібного елемента Рукоятку 4 відокремлюють від штанги 15, а упор 13 від площадки для розміщення вантажу 12, після чого упор 13 накручують (встановлюють) на нижній кінець звільненої рукоятки 4 Отриману палицю використовують як опору при переміщенні Приклад 4 Застосування елементів візка як пилки-ножівки представлено на фіг 4 Для монтажу пилки-ножівки відокремлюють верхню трубку з хрестовиною рукоятки 4 від нижньої шляхом повороту и вздовж поздовжньої осі проти годинникової стрілки тележка, преобразуемая в стул А С Дувакин, 1993, З Патент N 2025364 РФ В 62 В 1/12 Многофункциональная тележка Кульматов Л А , 1994 Звільняють ПОЛОТНО ПИЛКИ-НОЖІВКИ 20 з отвору трубки або від фіксації (на кресленні не зазначеної після чого один кінець її фіксують гвинтом 19, а другий кінець уводять в проріз 24, в одному з стержнів 22 хрестовини 21 з допомогою гвинта з баранчиком 25 пилку-ножівку натягують як потрібно Пилка-ножівка дозволяє проводити заготівлю дрів, усувати завали, при необхідності розпилювати метал Приклад 5 Застосування візка як столика при прийманні їжі Попередньо звільняють візок від вантажу Площа СТІЛЬНИЦІ 8 може бути збільшена за рахунок площадки 2, яка встановлюється в поздовжніх пазах 7 дистального кінця спрямовуючих трубок 5, або додаткової твердої площини, яка розмішується на П- подібному елементі поряд з стільницею Авторами виготовлений дослідний зразок і використаний в польових умовах Досвід застосування візка свідчить про те, що розбірний візок успішно може використовуватися для виконання ряду функцій як візок для транспортували вантажу, як стільчик для відпочинку користувача, як столик для приймання їжі, як палиця для опори при переміщенні, крім того оснащення візка пилкою-ножі вкою дозволяє заготовляти дрова, спилювати дерева, а при необхідності розпилювати метал Виконання візка розбірним дозволяє його транспортування в розібраному стані, наприклад, в сумці, рюкзаці ЛІТЕРАТУРА 1 Патент N 4565332 США Кп 280-47, Многофункциональная тележка, 1986 2 А с, N 1791258 СССР В 62 в 1/04 Сумка ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
