Кліть шахтна

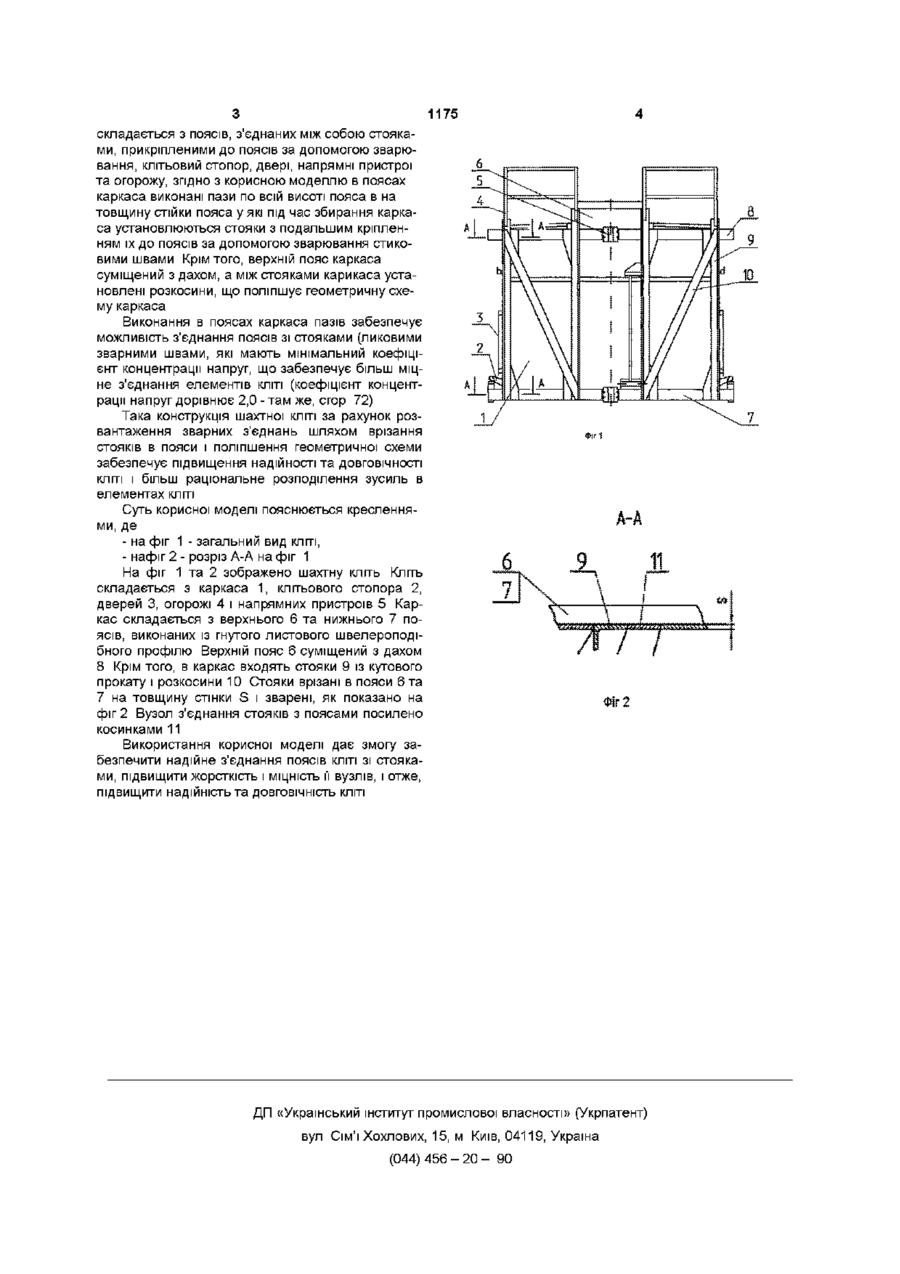

1 Кліть шахтна, яка включає каркас, що складається з поясів, з'єднаних між собою стояками, прикріпленими до поясів за допомогою зварювання, клітьовий стопор, двері, спрямовуючі пристрої і огорожу, яка відрізняється тим, що в поясах каркаса КЛІТІ виконані пази по всій висоті пояса на товщину стінки пояса, в які під час збирання каркаса встановлюють стояки з подальшим кріпленням їх до поясів за допомогою зварювання стиковими швами 2 Кліть за п 1, яка відрізняється тим, що пояси каркаса виконані із гнутого листового швелероподібного профілю, а стояки каркаса виконані із кутового прокату Корисна модель стосується підіймальних пристроїв, зокрема, шахтних клітей і може бути використана у вугільній промисловості Є шахтні КЛІТІ (див Л Ф Завозин "Шахтные подъемные установки", М ,'Недра", 1975г,crop H), призначені для спуску - підйому людей і транспортування шахтних вагонеток та обладнання, що складаються з каркаса, клітьового стопора, дверей, огорожі, напрямних пристроїв Каркас складається з верхнього та нижнього поясів, з'єднаних між собою стояками (швелерами) та розкосинами (розтяжками) за допомогою заклепок Верхній пояс являє собою клепану конструкцію із швелерів, вушок і елементів, що їх з'єднують Стояки з'єднуються з поясами внапусток одно зрізними заклепками з установкою між ними прокладок Недоліками таких клітей є висока трудомісткість виготовлення через велику КІЛЬКІСТЬ заклепочних з'єднань, недостатня жорсткість верхнього пояса, недостатня МІЦНІСТЬ та надійність заклепочних вузлів (коефіцієнт концентрації напруг дорівнює 2,5 - "Справочник по кранам", т 1 изд 2-е, "Машиностроение" Л Д97ІГ , crop 72) з'єднання стояків з поясами, що призводить до передчасного сується, є КЛІТІ типу НВ інституту "Гіпронікель" (м Санкт-Пегербург, Росія), які виготовляє ВАТ "ВО Усольємаш" (м Усольє-Сибірське, Іркутська обл , Росія) ЗГІДНО З ТУ48-22-82-82 "Клети шахтные с не опрокидным кузовом сварной конструкции для одноканатного и многоканатного подъемов Технические условия" (прототип), що мають каркас, клітьовий стопор, двері, напрямні пристрої та огорожу Каркас складається з верхнього та нижнього поясів, з'єднаних зі стояками за допомогою зварювання Верхній пояс КЛІТІ суміщений з дахом і виконаний із швелерів та листів КЛІТІ типу НВ зварної конструкції менш трудомісткі у виготовленні через відсутність заклепочних з'єднану мають більш просту конструкцію, але відсутність розкосий, виконання поясів із швелерів і з'єднання стояків з поясами зварюванням внапусток фланговими швами (коефіцієнт концентрації напруг дорівнює 4,0 -"Справочник по кранам", т і , изд 2-е "Машиностроение" Л ,1971г, crop 73) не забезпечує міцне з'єднання, що робить КЛІТІ менш надійними та довговічними їх розхитування і зниження ДОВГОВІЧНОСТІ КЛІТІ КЛІТІ описаної конструкції, між тим, знайшли широке застосування в Україні Найбільш близькими за техничною суттю і досягнутому результату до корисної моделі, що опи В основу корисної моделі поставлено задачу в шахтній КЛІТІ шляхом зміни конструкції елементів КЛІТІ забезпечити підвищення надійності з'єднання поясів Каракаса зі стояками і ДОВГОВІЧНОСТІ у цілому Поставлена задача вирішується за рахунок того, що в шахтній КЛІТІ, що включає каркас, який ю 1175 складається з поясів, з'єднаних між собою стояками, прикріпленими до поясів за допомогою зварювання, клітьовий стопор, двері, напрямні пристрої та огорожу, згідно з корисною моделлю в поясах каркаса виконані пази по всій висоті пояса в на товщину стійки пояса у які під час збирання каркаса установлюються стояки з подальшим кріпленням їх до поясів за допомогою зварювання стиковими швами Крім того, верхній пояс каркаса суміщений з дахом, а між стояками карикаса установлені розкосини, що поліпшує геометричну схему каркаса Виконання в поясах каркаса пазів забезпечує можливість з'єднання поясів зі стояками (ликовими зварними швами, які мають мінімальний коефіцієнт концентрації напруг, що забезпечує більш міцне з'єднання елементів КЛІТІ (коефіцієнт концентрації напруг дорівнює 2,0 - там же, crop 72) Така конструкція шахтної КЛІТІ за рахунок розвантаження зварних з'єднань шляхом врізання стояків в пояси і поліпшення геометричної схеми забезпечує підвищення надійності та ДОВГОВІЧНОСТІ КЛІТІ і більш раціональне розподілення зусиль в елементах КЛІТІ Суть корисної моделі пояснюється кресленнями, де - на фіг 1 - загальний вид КЛІТІ, - нафіг 2 - розріз А-А на фіг 1 На фіг 1 та 2 зображено шахтну кліть Кліть складається з каркаса 1, клітьового стопора 2, дверей 3, огорожі 4 і напрямнихпристроїв 5 Каркас складається з верхнього 6 та нижнього 7 поясів, виконаних із гнутого листового швелероподібного профілю Верхній пояс 6 суміщений з дахом 8 Крім того, в каркас входять стояки 9 із кутового прокату і розкосини 10 Стояки врізані в пояси 6 та 7 на товщину стінки S і зварені, як показано на фіг 2 Вузол з'єднання стояків з поясами посилено косинками 11 Використання корисної моделі дає змогу забезпечити надійне з'єднання поясів КЛІТІ ЗІ стояками, підвищити жорсткість і МІЦНІСТЬ її вузлів, і отже, підвищити надійність та ДОВГОВІЧНІСТЬ КЛІТІ ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
