Спосіб безконтактної дефектоскопії металевих конструкцій

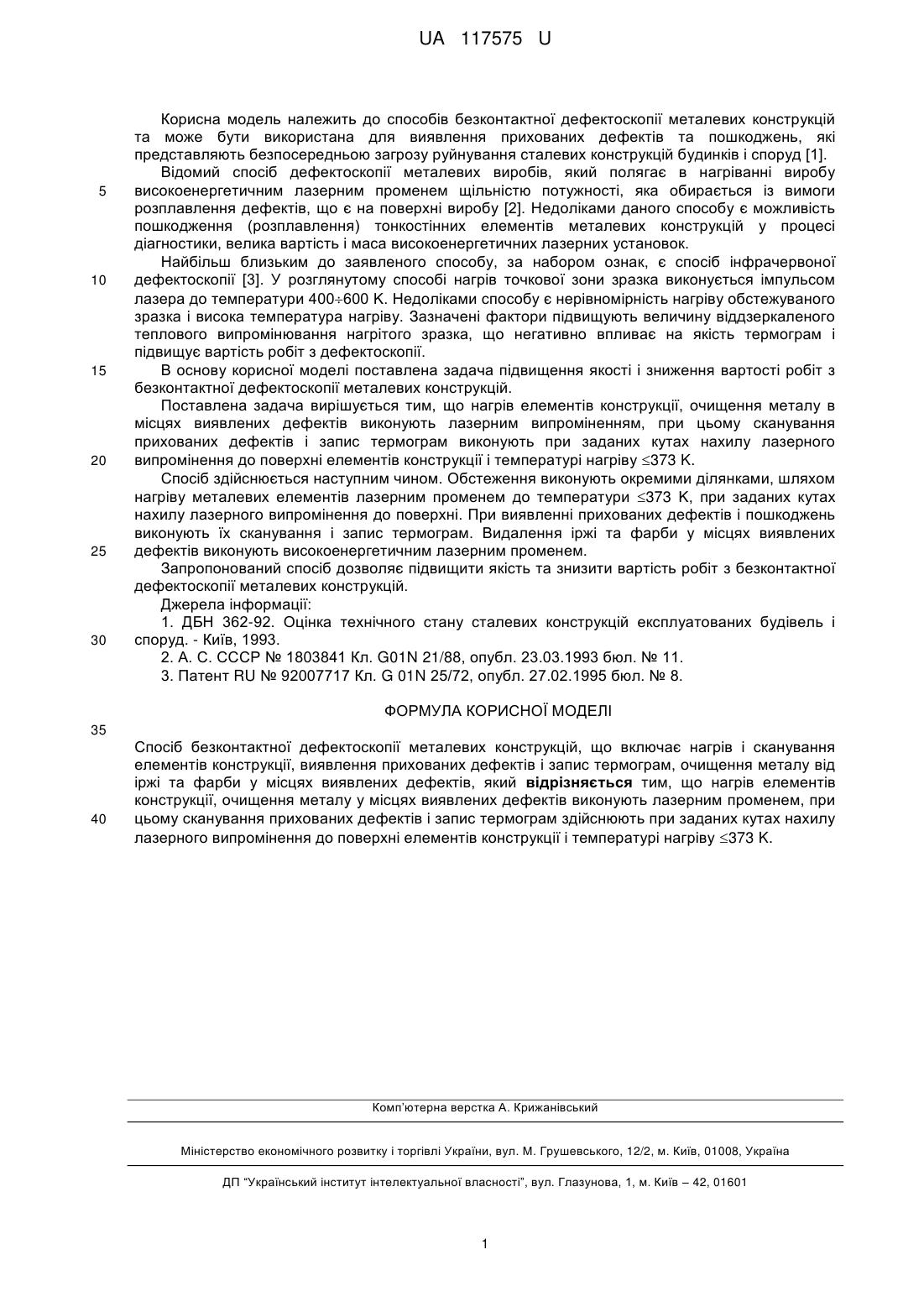

Реферат: Спосіб безконтактної дефектоскопії металевих конструкцій включає нагрів і сканування елементів конструкції, виявлення прихованих дефектів і запис термограм, очищення металу від іржі та фарби у місцях виявлених дефектів. Нагрів елементів конструкції, очищення металу у місцях виявлених дефектів виконують лазерним променем. Сканування прихованих дефектів і запис термограм здійснюють при заданих кутах нахилу лазерного випромінення до поверхні елементів конструкції і температурі нагріву 373 K. UA 117575 U (12) UA 117575 U UA 117575 U 5 10 15 20 25 30 Корисна модель належить до способів безконтактної дефектоскопії металевих конструкцій та може бути використана для виявлення прихованих дефектів та пошкоджень, які представляють безпосередньою загрозу руйнування сталевих конструкцій будинків і споруд [1]. Відомий спосіб дефектоскопії металевих виробів, який полягає в нагріванні виробу високоенергетичним лазерним променем щільністю потужності, яка обирається із вимоги розплавлення дефектів, що є на поверхні виробу [2]. Недоліками даного способу є можливість пошкодження (розплавлення) тонкостінних елементів металевих конструкцій у процесі діагностики, велика вартість і маса високоенергетичних лазерних установок. Найбільш близьким до заявленого способу, за набором ознак, є спосіб інфрачервоної дефектоскопії [3]. У розглянутому способі нагрів точкової зони зразка виконується імпульсом лазера до температури 400600 K. Недоліками способу є нерівномірність нагріву обстежуваного зразка і висока температура нагріву. Зазначені фактори підвищують величину віддзеркаленого теплового випромінювання нагрітого зразка, що негативно впливає на якість термограм і підвищує вартість робіт з дефектоскопії. В основу корисної моделі поставлена задача підвищення якості і зниження вартості робіт з безконтактної дефектоскопії металевих конструкцій. Поставлена задача вирішується тим, що нагрів елементів конструкції, очищення металу в місцях виявлених дефектів виконують лазерним випроміненням, при цьому сканування прихованих дефектів і запис термограм виконують при заданих кутах нахилу лазерного випромінення до поверхні елементів конструкції і температурі нагріву 373 K. Спосіб здійснюється наступним чином. Обстеження виконують окремими ділянками, шляхом нагріву металевих елементів лазерним променем до температури 373 K, при заданих кутах нахилу лазерного випромінення до поверхні. При виявленні прихованих дефектів і пошкоджень виконують їх сканування і запис термограм. Видалення іржі та фарби у місцях виявлених дефектів виконують високоенергетичним лазерним променем. Запропонований спосіб дозволяє підвищити якість та знизити вартість робіт з безконтактної дефектоскопії металевих конструкцій. Джерела інформації: 1. ДБН 362-92. Оцінка технічного стану сталевих конструкцій експлуатованих будівель і споруд. - Київ, 1993. 2. А. С. СССР № 1803841 Кл. G01N 21/88, опубл. 23.03.1993 бюл. № 11. 3. Патент RU № 92007717 Кл. G 01N 25/72, опубл. 27.02.1995 бюл. № 8. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Спосіб безконтактної дефектоскопії металевих конструкцій, що включає нагрів і сканування елементів конструкції, виявлення прихованих дефектів і запис термограм, очищення металу від іржі та фарби у місцях виявлених дефектів, який відрізняється тим, що нагрів елементів конструкції, очищення металу у місцях виявлених дефектів виконують лазерним променем, при цьому сканування прихованих дефектів і запис термограм здійснюють при заданих кутах нахилу лазерного випромінення до поверхні елементів конструкції і температурі нагріву 373 K. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
