Мікротренажер дихальний “мтд”

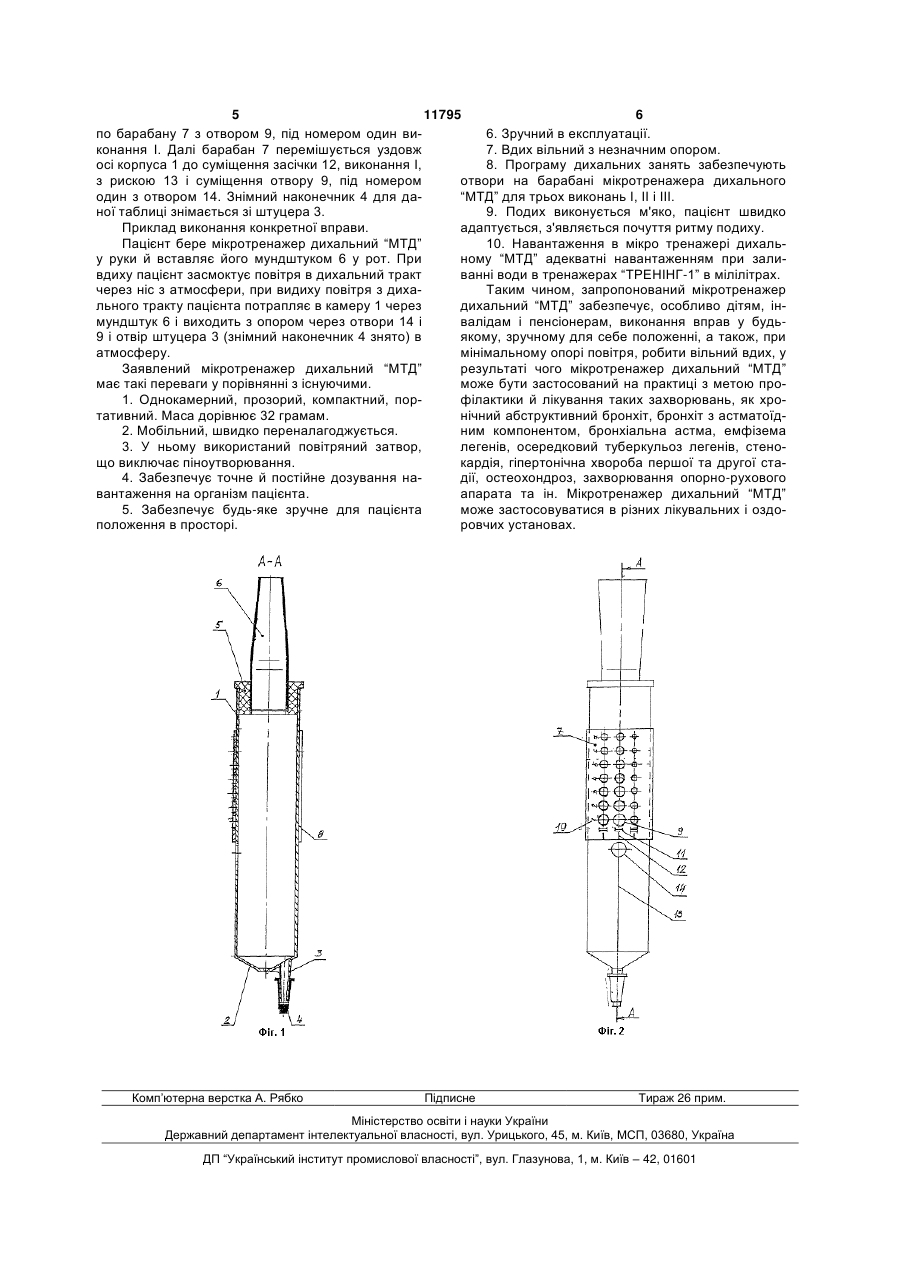

Мікротренажер дихальний, що містить циліндричний корпус з компактно розташованими отворами і мундштук для дихання, сполучений з циліндричним корпусом, який відрізняється тим, що додатково містить установлений на циліндричному корпусі з можливістю переміщення барабан з поздовжнім прорізом, трьома рядами отворів і одним 3 11795 4 спільні ознаки: ні у певній послідовності. - камера з компактно розташованими отвораНеочевидність запропонованого мікротренами; жера дихального полягає в тому, що він базується - мундштук для дихання; на повітряному затворі. - мундштук сполучений з камерою. Це дозволяє пацієнту робити вдих через ніс із Недоліком зазначеного пристрою є заливання атмосфери, а видих - через апарат. Видих із задайого фіксованим обсягом води, що не забезпечує ним опором здійснюється при точному, стійкому й постійного надлишкового тиску усередині камери м'якому навантаженні в будь-якому зручному потренажера через те, що, по-перше, у процесі диложенні апарата в просторі. хальної гімнастики обсяг води витрачається, поМікротренажер дихальний “МТД” зображений друге, пацієнти не точно дозують обсяг води, пона кресленні, де: третє, пацієнти користуються, наприклад такою фіг.1 - вигляд мікротренажера в перерізі; методикою: тримають тренажер у руках, сидячи в фіг.2 - вигляд мікротренажера спереду. кріслі, лежачи або напівлежачи на дивані-ліжку, Мікротренажер дихальний “МТД” містить циліперекошуючи при цьому тренажер, від чого ефекндричний корпус 1 з конусоподібним дном 2 і штутивність роботи його низька через нерівномірний цером 3 для знімного наконечника 4. З протилежрозподіл рідини по дну камери. ної сторони в корпус 1 запресоване гумове кільце Окрім того, опір створено на фазі дихання 5 для закріплення мундштука 6 для дихання. вдиху, через що пацієнти, особливо з ослабленим На циліндричному корпусі 1 установлений з подихом і слабким здоров'ям, нерідко припиняють можливістю переміщення барабан 7 з поздовжнім займатися на тренажері. Тренажер є, по суті, стапрорізом 8, трьома рядами отворів 9 і рядом цифціонарним пристроєм, положення якого визначарових позначень 10 від одного до семи. Діаметр ється твердою горизонтальною поверхнею (наприотворів 9 в кожному ряді зменшується від першого клад - стіл), а інше базування його (у руках) до сьомого. Кожний ряд отворів 9 пронумерований втрачає зміст проведення дихальних вправ. Іноді латинськими цифрами 11 (І, II, III), які вказують на за рахунок виділеної мокроти пацієнта, у камері порядковий номер виконання, а напроти кожної тренажера з'являється піноутворювання, що утрулатинської цифри 11 нанесена засічка 12. дняє йому здійснювати вдих-видих. На поверхні циліндричного корпусу 1 нанесена Таким чином, пристрій, з одного боку, прив'яриска 13, яка стикається з отвором 14. зує пацієнта до стола, з іншого боку - перелік заДіаметр отвору 14 більший ніж діаметр першозначених вище недоліків знижує рівень ефективго отвору виконання І; діаметр першого отвору ності тренажера й негативно відображається на виконання І більший, ніж діаметр першого отвору самому процесі дихальної гімнастики. виконання II; а діаметр першого отвору виконання В основу корисної моделі поставлено задачу II більший, ніж діаметр першого отвору виконання створити мікротренажер дихальний, в якому шляIII. хом введення в конструкцію нових елементів і вузПорядок виконання дихальних занять (вправ) лів: барабана з отворами і цифровими позначенза допомогою мікротренажера дихального “МТД” нями забезпечити значне підвищення наведений в таблиці. Таблиця ефективності проведення дихальної гімнастики, зменшення габаритів, зручність у використанні, точне і постійне дозування навантаження на організм. Поставлена задача вирішена конструкцією мікротренажера дихального, що містить циліндричний корпус з компактно розташованими отворами і мундштук для дихання, сполучений з циліндричним корпусом тим, що він додатково містить установлений на циліндричному корпусі з можливістю переміщення барабан з поздовжнім прорізом, трьома рядами отворів і одним рядом цифрових позначень від одного до семи, причому діаметр отворів в кожному ряді зменшується від першого У клітинках 19 зазначені навантаження в цифдо сьомого, а кожний ряд отворів пронумерований рах 20, адекватні заливанню тренажера - інгалялатинськими цифрами, які вказують на порядковий тора “ТРЕНІНГ-1” [патент України №43695] водою номер виконання, окрім того на поверхні циліндрив мілілітрах (мл). Отвір 21 під номером один 22 чного корпусу по його осі нанесена риска, яка стизабезпечує пацієнтові навантаження в 5мл 20. кається з отвором, діаметр якого більший ніж діаТривалість дихального акту (ТДА, с) в секундах 23 метр першого отвору виконання І, діаметр якого - п'ять секунд 24 (2 секунди - вдих і 3 секунди більший, ніж діаметр першого отвору виконання II, видих) відповідає часу заняття в п'ять хвилин 25. діаметр якого, в свою чергу, більший, ніж діаметр Часові значення 24 і 25 пацієнт визначає по годинпершого отвору виконання III. нику з секундною стрілкою. Новизна корисної моделі полягає в наявності Заявлений мікротренажер дихальний “МТД” додаткового барабану з поздовжнім прорізом, використовується у такий спосіб. трьома рядами отворів і одним рядом цифрових Пацієнт має намір виконати по таблиці дихапозначень. Окрім того новизна полягає в тому, що льні заняття. Для цього він на мікротренажері дикожен ряд має отвори різних діаметрів, які підібрахальному “МТД” встановлює навантаження в 5мл 5 11795 6 по барабану 7 з отвором 9, під номером один ви6. Зручний в експлуатації. конання І. Далі барабан 7 перемішується уздовж 7. Вдих вільний з незначним опором. осі корпуса 1 до суміщення засічки 12, виконання І, 8. Програму дихальних занять забезпечують з рискою 13 і суміщення отвору 9, під номером отвори на барабані мікротренажера дихального один з отвором 14. Знімний наконечник 4 для да“МТД” для трьох виконань І, II і III. ної таблиці знімається зі штуцера 3. 9. Подих виконується м'яко, пацієнт швидко Приклад виконання конкретної вправи. адаптується, з'являється почуття ритму подиху. Пацієнт бере мікротренажер дихальний “МТД” 10. Навантаження в мікро тренажері дихальу руки й вставляє його мундштуком 6 у рот. При ному “МТД” адекватні навантаженням при заливдиху пацієнт засмоктує повітря в дихальний тракт ванні води в тренажерах “ТРЕНІНГ-1” в мілілітрах. через ніс з атмосфери, при видиху повітря з дихаТаким чином, запропонований мікротренажер льного тракту пацієнта потрапляє в камеру 1 через дихальний “МТД” забезпечує, особливо дітям, інмундштук 6 і виходить з опором через отвори 14 і валідам і пенсіонерам, виконання вправ у будь9 і отвір штуцера 3 (знімний наконечник 4 знято) в якому, зручному для себе положенні, а також, при атмосферу. мінімальному опорі повітря, робити вільний вдих, у Заявлений мікротренажер дихальний “МТД” результаті чого мікротренажер дихальний “МТД” має такі переваги у порівнянні з існуючими. може бути застосований на практиці з метою про1. Однокамерний, прозорий, компактний, порфілактики й лікування таких захворювань, як хротативний. Маса дорівнює 32 грамам. нічний абструктивний бронхіт, бронхіт з астматоїд2. Мобільний, швидко переналагоджується. ним компонентом, бронхіальна астма, емфізема 3. У ньому використаний повітряний затвор, легенів, осередковий туберкульоз легенів, стенощо виключає піноутворювання. кардія, гіпертонічна хвороба першої та другої ста4. Забезпечує точне й постійне дозування надії, остеохондроз, захворювання опорно-рухового вантаження на організм пацієнта. апарата та ін. Мікротренажер дихальний “МТД” 5. Забезпечує будь-яке зручне для пацієнта може застосовуватися в різних лікувальних і оздоположення в просторі. ровчих установах. Комп’ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
