Топкова камера випарника
Номер патенту: 43300
Опубліковано: 15.11.2001
Автори: Барбишев Борис Миколайович, Верюжський Юрій Васільович, Серьогіна Лілія Кирілівна, Тарасевич Анатолій Степанович
Формула / Реферат
1. Топкова камера, випарника що складається з корпусу, патрубків подачі палива та повітря, каналу виходу продуктів реакції горіння, вогнетривкого шару на поді, яка відрізняється тим, що нижня кромка корпусу занурена у ємність з рідиною, причому створений таким чином гідрозатвор при номінальному режимі забезпечує розрідження у зоні горіння 20-50 кг/м і виконує одночасно функцію вибухового клапана.
2. Топкова камера по п. 1, яка відрізняється тим, що внутрішня та периферійна поверхня камери створюють еквідістантний канал для виводу димососом продуктів реакції горіння через гідрозатвор.
3. Топкова камера по п. 1, яка відрізняється тим, що над поверхнею рідини розташовано контейнер з термотривкими матеріалами, діаметр (або діагональ) якого становить 0,5 ¸ 0,95 діаметра (або діагоналі) внутрішнього корпуса камери, а контейнер використовується як пусковий запальний пристрій, виконуючий одночасно функції термостабілізатора зони горіння.
4. Топкова камера по п. 1, яка відрізняється тим, що використовується комбінований пальник для використання будь-яких рідких та газоподібних сумішей.
Текст

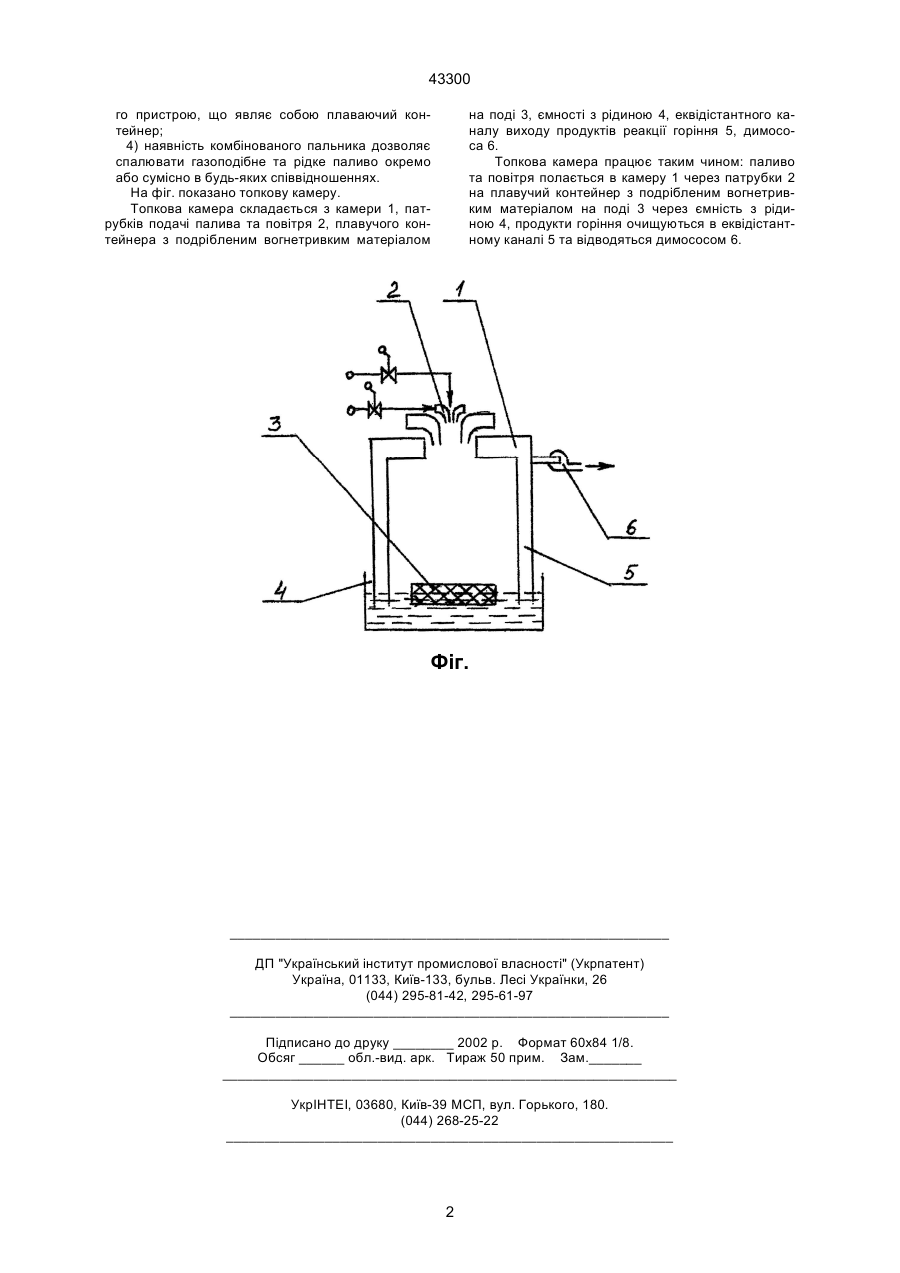

1. Топкова камера випарника, що складається з корпусу, патрубків подачі палива та повітря, каналу виходу продуктів реакції горіння, вогнетривкого шару на поді, яка відрізняється тим, що нижня кромка корпусу занурена у ємність з рідиною, причому створений таким чином гідрозатвор при номінальному режимі забезпечує розрідження у 43300 го пристрою, що являє собою плаваючий контейнер; 4) наявність комбінованого пальника дозволяє спалювати газоподібне та рідке паливо окремо або сумісно в будь-яких співвідношеннях. На фіг. показано топкову камеру. Топкова камера складається з камери 1, патрубків подачі палива та повітря 2, плавучого контейнера з подрібленим вогнетривким матеріалом на поді 3, ємності з рідиною 4, еквідістантного каналу виходу продуктів реакції горіння 5, димососа 6. Топкова камера працює таким чином: паливо та повітря полається в камеру 1 через патрубки 2 на плавучий контейнер з подрібленим вогнетривким матеріалом на поді 3 через ємність з рідиною 4, продукти горіння очищуються в еквідістантному каналі 5 та відводяться димососом 6. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюFurnace chamber of evaporator
Автори англійськоюBarbyshev Borys Mykolaiovych, Veriuzskyi Yurii Vasyliovych, Seriohina Lilia Kyrylivna, Tarasevych Anatolii Stepanovych
Назва патенту російськоюТопочная камера испарителя
Автори російськоюБарбышев Борис Николаевич, Верюжский Юрий Васильевич, Серьогина Лилия Кирилловна, Тарасевич Анатолий Степанович
МПК / Мітки
МПК: F23C 5/00
Мітки: камера, топкова, випарника
Код посилання
<a href="https://ua.patents.su/2-43300-topkova-kamera-viparnika.html" target="_blank" rel="follow" title="База патентів України">Топкова камера випарника</a>
Топкова камера
Номер патенту: 30127
Опубліковано: 15.11.2000
Автори: Барбишев Борис Миколайович, Москаленко Володимир Григорович, Серьогіна Лілія Кирілівна
МПК: F23C 5/00
Формула / Реферат:
1. Топкова камера, що складається з корпуса, патрубків подачі палива, патрубків подачі повітря, поду, екрана, вікна виходу продуктів реакції горіння, яка відрізняється тим, що патрубки подачі повітря розташовані в верхній частині камери і являють собою профільовані патрубки, причому діаметр вихідної частини основного патрубка 0,01¸0,5 діаметра камери, а відстань між верхнім торцем камери та подом складає 4¸10 діаметрів...
Топкова камера та спосіб заміни нагрівальної труби
Номер патенту: 27999
Опубліковано: 16.10.2000
Автори: Унферцагт Карлхайнц, Май Карл, Херм Хартмут
МПК: C10B 1/00, F28D 11/00, F28F 9/04, F27B 7/00
Мітки: спосіб, камера, заміни, трубі, нагрівальної, топкова
Текст:
...приводится в действие двигателем 3, вводят в пиролизный реактор или камеру швелевания 4. Камера швелевания 4 в примере выполнения является вращаемым (поясняемыми позднее приводными средствами 5, 6) вокруг своей продольной оси 7 барабаном швелевания или пиролизным барабаном, который работает при 300-60СГС, эксплуатируется в значительной степени без доступа кислорода и наряду с летучим газом швелевания s производит з значительной степени...
