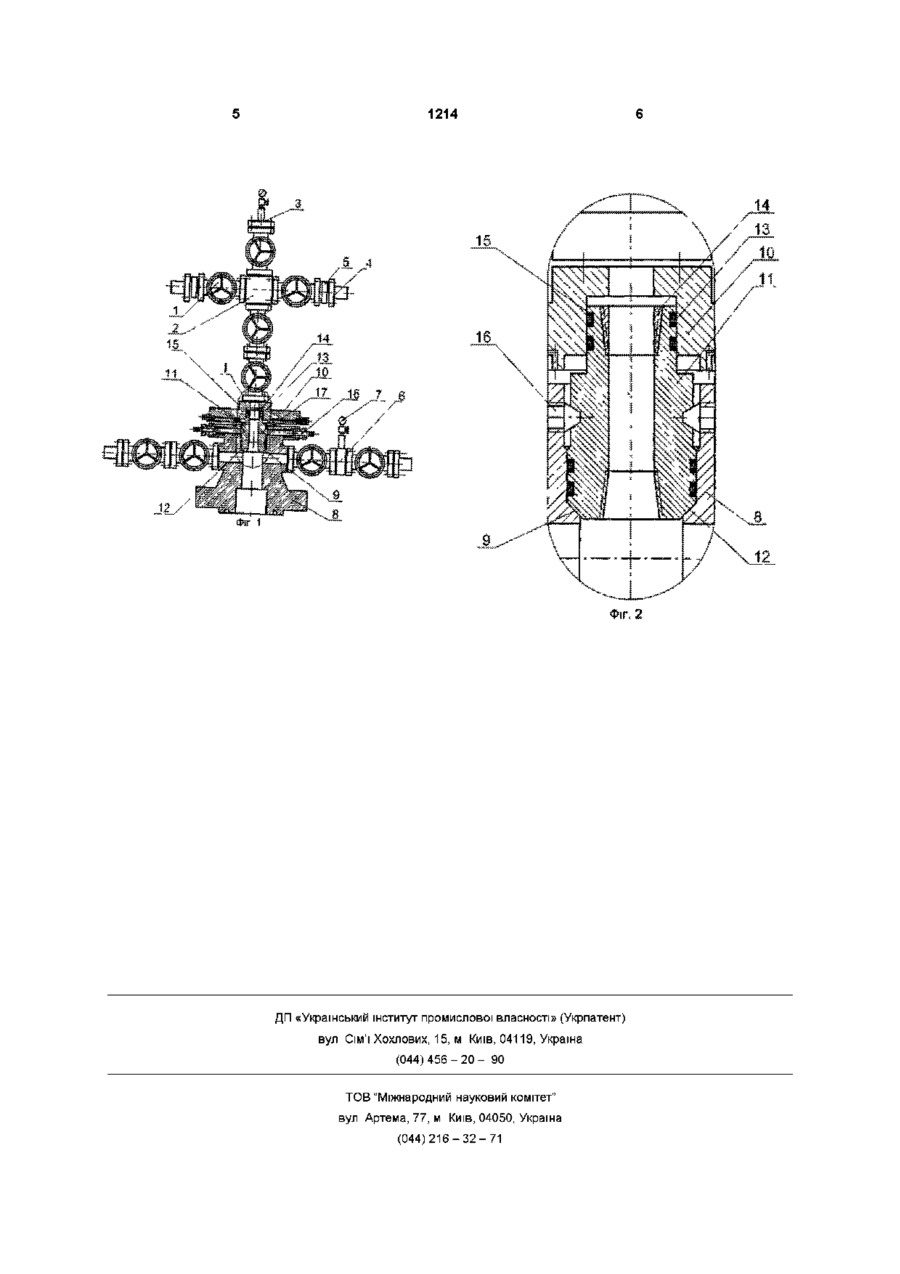

Фонтанна арматура

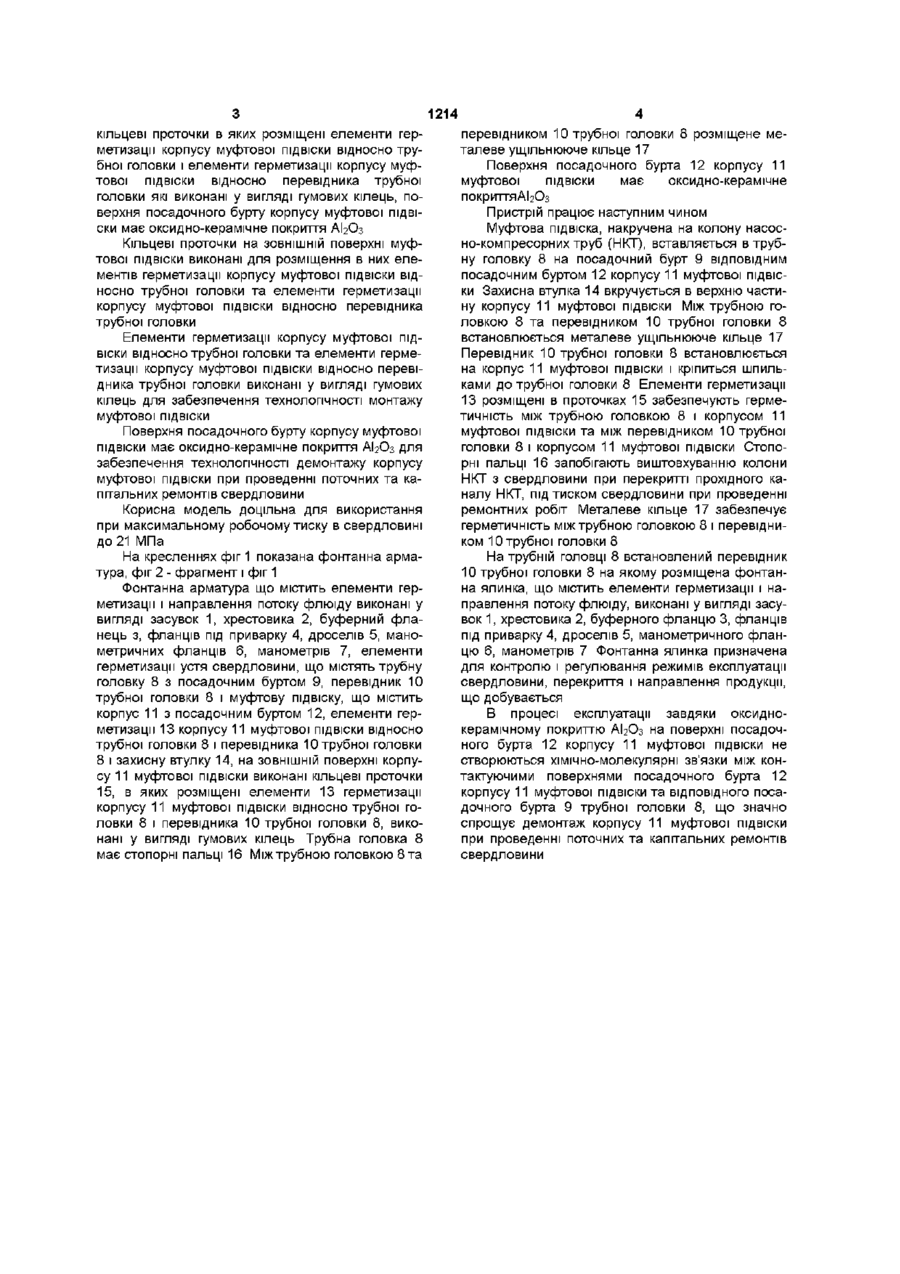

Фонтанна арматура, яка містить елементи герметизації і направлення потоку флюїду, елементи герметизації устя свердловини, що містять трубну головку з посадочним буртом, перевідник трубної головки і муфтову підвіску, що містить корпус з посадочним буртом, ВІДПОВІДНИМ посадочному бурту трубної головки, елементи герметизації корпусу муфтової ПІДВІСКИ відносно трубної головки і елементи герметизації корпусу муфтової ПІДВІСКИ відносно перевідника трубної головки та захисну втулку, яка відрізняється тим, що на Корисна модель відноситься до газової промисловості і призначена для герметизації устя свердловини в процесі її експлуатації Відома фонтанна арматура, яка містить елементи герметизації і направлення потоку флюїду, елементи герметизації устя свердловини що містять трубну головку з посадочним буртом, перевідник трубної головки і муфтову підвіску що містить корпус з посадочним буртом, ВІДПОВІДНИМ посадочному бурту трубної головки, елементи герметизації корпусу муфтової ПІДВІСКИ відносно трубної головки і елементи герметизації корпусу муфтової ПІДВІСКИ відносно перевідника трубної головки та захисну втулку (див Cameron Iron Works, Inc 1986-1987 General Catalog, crop 129) - прототип Експлуатація свердловини потребує проведення періодичних ремонтів в т ч заміни насоснокомпресорних труб Недоліком прототипу є склад поверхнями посадочного бурту корпусу муфтової ність монтажу муфтової ПІДВІСКИ В ПОЛЬОВИХ умо вах по причині заклинювання з перекосом металевого ущільнення елемента герметизації корпуса муфтової ПІДВІСКИ відносно трубної головки після чого необхідно провести комплекс робіт по демонтажу та повторному монтажу муфтової ПІДВІСКИ Недоліком прототипу є також складність демонтажу муфтової ПІДВІСКИ після довгострокової експлуатації свердловини яка викликана створенням хімічно-молекулярних зв'язків МІЖ контактуючими ЗОВНІШНІЙ поверхні корпусу муфтової ПІДВІСКИ ви конані кільцеві проточки, в яких розміщені елементи герметизації корпусу муфтової ПІДВІСКИ ВІДНОСНО трубної головки і елементи герметизації корпусу муфтової ПІДВІСКИ відносно перевідника трубної головки, які виконані у вигляді гумових кілець, поверхня посадочного бурту корпусу муфтової ПІДВІСКИ має оксидно-керамічне покриття ПІДВІСКИ до ВІДПОВІДНОГО посадочного бурту трубної головки в наслідок довготривалого контакту В основу корисної моделі поставлена задача вдосконалення фонтанної арматури, в якій за рахунок розміщення герметизуючих елементів в кільцевих проточках корпусу муфтової ПІДВІСКИ та виконання їх у вигляді гумових кілець забезпечується технологічність монтажу муфтової ПІДВІСКИ, з одночасною гарантованою герметизацією затрубного простору, та за рахунок оксидно-керамічного покриття поверхні посадочного бурту корпусу муфтової ПІДВІСКИ забезпечується технологічність демонтажу муфтової ПІДВІСКИ при проведенні поточних та капітальних ремонтів свердловини Поставлена задача вирішується за рахунок того що у фонтанній арматурі, яка містить елементи герметизації і направлення потоку флюїду, елементи герметизації устя свердловини, що містять трубну головку з посадочним буртом, перевідник трубної головки і муфтову підвіску, що містить корпус з посадочним буртом, ВІДПОВІДНИМ посадочному бурту трубної головки, елементи герметизації корпусу муфтової ПІДВІСКИ відносно трубної головки і елементи герметизації корпусу муфтової ПІДВІСКИ відносно перевідника трубної головки та захисну втулку, новим являється те, що на ЗОВНІШНІЙ поверхні корпусу муфтової ПІДВІСКИ виконані 1214 кільцеві проточки в яких розміщені елементи герметизації корпусу муфтової ПІДВІСКИ відносно трубної головки і елементи герметизації корпусу муфтової ПІДВІСКИ відносно перевідника трубної головки які виконані у вигляді гумових кілець, поверхня посадочного бурту корпусу муфтової ПІДВІСКИ має оксидно-керамічне покриття АЬОз Кільцеві проточки на ЗОВНІШНІЙ поверхні муфтової ПІДВІСКИ виконані для розміщення в них елементів герметизації корпусу муфтової ПІДВІСКИ ВІДНОСНО трубної головки та елементи герметизації корпусу муфтової ПІДВІСКИ відносно перевідника трубної головки Елементи герметизації корпусу муфтової ПІДВІСКИ ВІДНОСНО трубної головки та елементи герметизації корпусу муфтової ПІДВІСКИ відносно перевідника трубної головки виконані у вигляді гумових кілець для забезпечення технологічності монтажу муфтової ПІДВІСКИ Поверхня посадочного бурту корпусу муфтової ПІДВІСКИ має оксидно-керамічне покриття АЬОз для забезпечення технологічності демонтажу корпусу муфтової ПІДВІСКИ при проведенні поточних та капітальних ремонтів свердловини Корисна модель доцільна для використання при максимальному робочому тиску в свердловині до 21 МПа На кресленнях фіг 1 показана фонтанна арматура, фіг 2 - фрагмент і фіг 1 Фонтанна арматура що містить елементи герметизації і направлення потоку флюїду виконані у вигляді засувок 1, хрестовика 2, буферний фланець з, фланців під приварку 4, дроселів 5, манометричних фланців 6, манометрів 7, елементи герметизації устя свердловини, що містять трубну головку 8 з посадочним буртом 9, перевідник 10 трубної головки 8 і муфтову підвіску, що містить корпус 11 з посадочним буртом 12, елементи герметизації 13 корпусу 11 муфтової ПІДВІСКИ відносно трубної головки 8 і перевідника 10 трубної головки 8 і захисну втулку 14, на ЗОВНІШНІЙ поверхні корпусу 11 муфтової ПІДВІСКИ виконані кільцеві проточки 15, в яких розміщені елементи 13 герметизації корпусу 11 муфтової ПІДВІСКИ відносно трубної головки 8 і перевідника 10 трубної головки 8, виконані у вигляді гумових кілець Трубна головка 8 має стопорні пальці 16 Між трубною головкою 8та перевідником 10 трубної головки 8 розміщене металеве ущільнююче кільце 17 Поверхня посадочного бурта 12 корпусу 11 муфтової ПІДВІСКИ має оксидно-керамічне покриттяАЬОз Пристрій працює наступним чином Муфтова підвіска, накручена на колону насосно-компресорних труб (НКТ), вставляється в трубну головку 8 на посадочний бурт 9 ВІДПОВІДНИМ посадочним буртом 12 корпусу 11 муфтової ПІДВІСКИ Захисна втулка 14 вкручується в верхню частину корпусу 11 муфтової ПІДВІСКИ Між трубною головкою 8 та перевідником 10 трубної головки 8 встановлюється металеве ущільнююче кільце 17 Перевідник 10 трубної головки 8 встановлюється на корпус 11 муфтової ПІДВІСКИ І кріпиться шпильками до трубної головки 8 Елементи герметизації 13 розміщені в проточках 15 забезпечують герметичність між трубною головкою 8 і корпусом 11 муфтової ПІДВІСКИ та між перевідником 10 трубної головки 8 і корпусом 11 муфтової ПІДВІСКИ Стопорні пальці 16 запобігають виштовхуванню колони НКТ з свердловини при перекритті прохідного каналу НКТ, під тиском свердловини при проведенні ремонтних робіт Металеве кільце 17 забезпечує герметичність між трубною головкою 8 і перевідником 10 трубної головки 8 На трубній головці 8 встановлений перевідник 10 трубної головки 8 на якому розміщена фонтанна ялинка, що містить елементи герметизації і направлення потоку флюїду, виконані у вигляді засувок 1, хрестовика 2, буферного фланцю 3, фланців під приварку 4, дроселів 5, манометричного фланцю 6, манометрів 7 Фонтанна ялинка призначена для контролю і регулювання режимів експлуатації свердловини, перекриття і направлення продукції, що добувається В процесі експлуатації завдяки оксиднокерамічному покриттю АЬОз на поверхні посадочного бурта 12 корпусу 11 муфтової ПІДВІСКИ не створюються хімічно-молекулярні зв'язки між контактуючими поверхнями посадочного бурта 12 корпусу 11 муфтової ПІДВІСКИ та ВІДПОВІДНОГО посадочного бурта 9 трубної головки 8, що значно спрощує демонтаж корпусу 11 муфтової ПІДВІСКИ при проведенні поточних та капітальних ремонтів свердловини 1214 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
