Фонтанна арматура

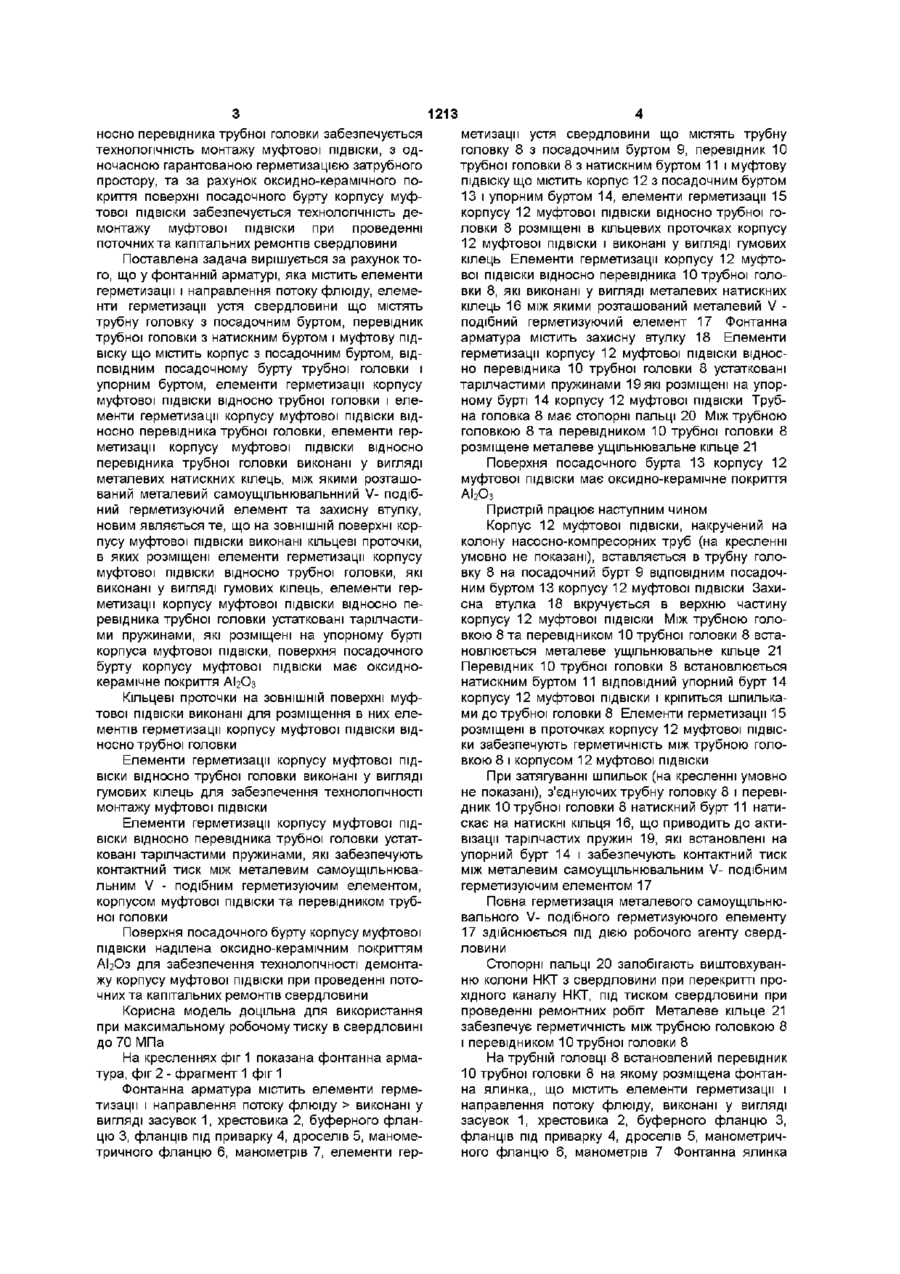

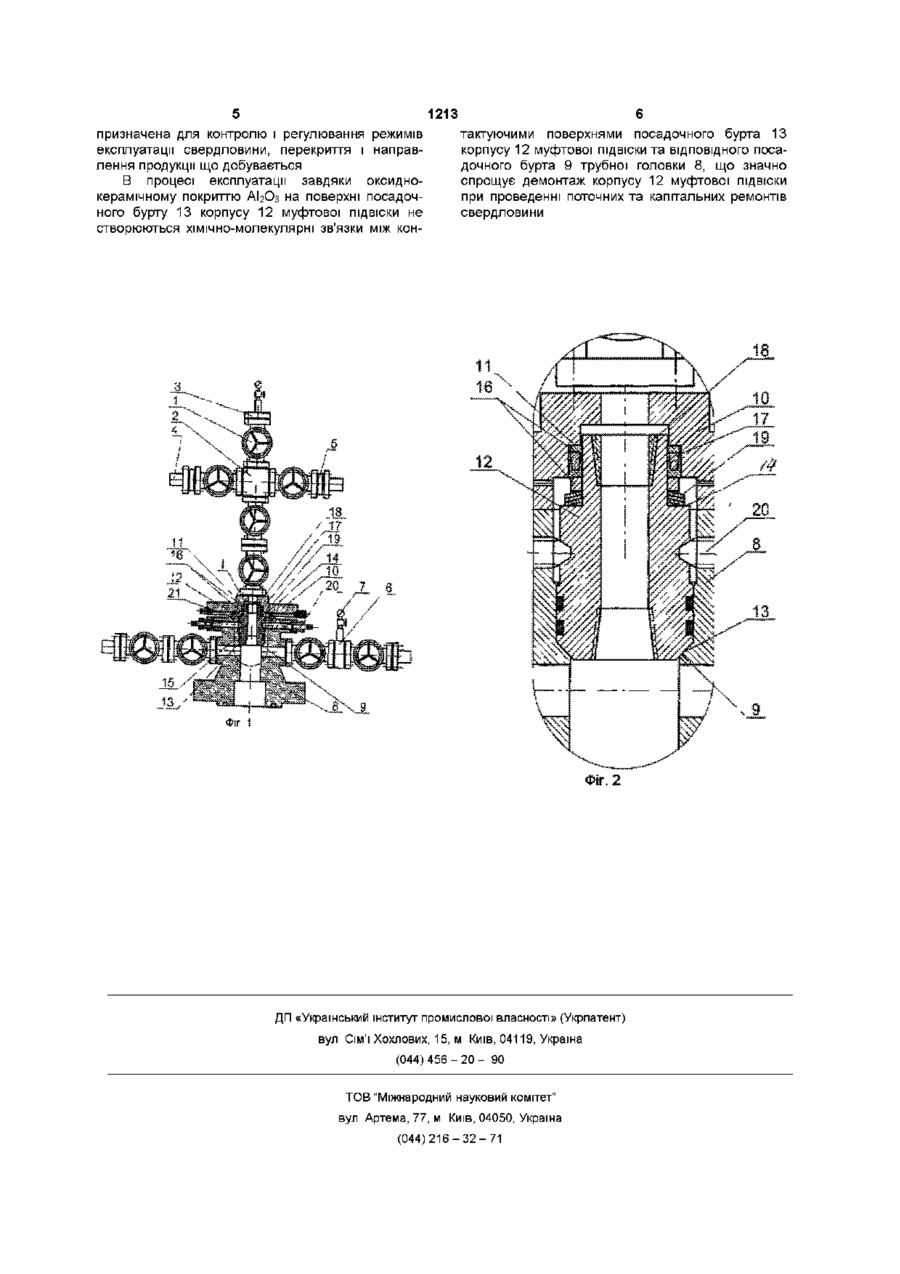

Фонтанна арматура, яка містить елементи герметизації і направлення потоку флюїду, елементи герметизації устя свердловини, що містять трубну головку з посадочним буртом, перевідник трубної головки з натискним буртом і муфтову підвіску, що містить корпус з посадочним буртом, ВІДПОВІДНИМ посадочному бурту трубної головки і упорним буртом, елементи герметизації корпусу Корисна модель відноситься до газової промисловості і призначена для герметизації устя свердловини в процесі її експлуатації Відома фонтанна арматура, яка містить елементи герметизації і направлення потоку флюїду, елементи герметизації устя свердловини, що містять трубну головку з посадочним буртом, перевідник трубної головки з натискним буртом і муфтову підвіску, що містить корпус з посадочним буртом, ВІДПОВІДНИМ посадочному бурту трубної головки і упорним буртом, елементи герметизації корпусу муфтової ПІДВІСКИ відносно трубної головки і елементи герметизації корпусу муфтової ПІДВІСКИ відносно перевідника трубної головки, елементи герметизації корпуса муфтової ПІДВІСКИ ВІДНОСНО перевідника трубної головки, виконані у вигляді металевих натискних кілець, між якими розташований металевий самоущільнюючий Vподібний герметизуючий елемент та захисну втулку (див Cameron Iron Works, Inc 1986-1987 General Catalog, crop 129)-прототип Експлуатація свердловини потребує проведення періодичних ремонтів, в т ч заміни насоснокомпресорних труб (НКТ) Недоліком прототипу є муфтової ПІДВІСКИ відносно трубної головки і елементи герметизації корпусу муфтової ПІДВІСКИ ВІДНОСНО перевідника трубної головки та захисну втулку, елементи герметизації корпусу муфтової ПІДВІСКИ відносно перевідника трубної головки виконані у вигляді металевих натискних кілець, між якими розташований металевий самоущільнювальний V-подібний герметизуючий елемент, яка відрізняється тим, що на ЗОВНІШНІЙ по верхні корпусу муфтової ПІДВІСКИ виконані кільцеві проточки, в яких розміщені елементи герметизації корпусу муфтової ПІДВІСКИ відносно трубної головки, які виконані у вигляді гумових кілець, елементи герметизації корпусу муфтової ПІДВІСКИ ВІДНОСНО перевідника трубної головки оснащені тарілчастими пружинами, які розміщені на упорному бурті корпусу муфтової ПІДВІСКИ, поверхня посадочного бурту корпусу муфтової ПІДВІСКИ має оксидно-керамічне покриття складність монтажу муфтової ПІДВІСКИ В ПОЛЬОВИХ умовах в зв'язку з відсутністю СПІВВІСНОСТІ обладнання устя свердловини і колони НКТ, що викликає заклинювання з перекосом металевого ущільнюючого елемента герметизації корпуса муфтової ПІДВІСКИ відносно трубної головки і низька технологічність монтажу металевого ущільнення елемента герметизації корпуса муфтової ПІДВІСКИ ВІДНОСНО перевідника трубної головки, що потребує проведення комплексу робіт по демонтажу та повторному монтажу муфтової ПІДВІСКИ Недоліком прототипу є також складність демонтажу муфтової ПІДВІСКИ після довгострокової експлуатації свердловини яка викликана створенням хімічно-молекулярних зв'язків МІЖ контактуючими поверхнями посадочного бурту корпусу муфтової ПІДВІСКИ до ВІДПОВІДНОГО посадочного бурту трубної головки внаслідок довготривалого контакту В основу корисної моделі поставлена задача вдосконалення фонтанної арматури якій за рахунок вдосконалення елементів герметизації корпусу муфтової ПІДВІСКИ відносно трубної головки і елементів герметизації корпусу муфтової ПІДВІСКИ ВІД со 1213 носно перевідника трубної головки забезпечується технологічність монтажу муфтової ПІДВІСКИ, з одночасною гарантованою герметизацією затрубного простору, та за рахунок оксидно-керамічного покриття поверхні посадочного бурту корпусу муфтової ПІДВІСКИ забезпечується технологічність демонтажу муфтової ПІДВІСКИ при проведенні поточних та капітальних ремонтів свердловини Поставлена задача вирішується за рахунок того, що у фонтанній арматурі, яка містить елементи герметизації і направлення потоку флюїду, елементи герметизації устя свердловини що містять трубну головку з посадочним буртом, перевідник трубної головки з натискним буртом і муфтову підвіску що містить корпус з посадочним буртом, ВІДПОВІДНИМ посадочному бурту трубної головки і упорним буртом, елементи герметизації корпусу муфтової ПІДВІСКИ відносно трубної головки і елементи герметизації корпусу муфтової ПІДВІСКИ ВІДНОСНО перевідника трубної головки, елементи герметизації корпусу муфтової ПІДВІСКИ відносно перевідника трубної головки виконані у вигляді металевих натискних кілець, між якими розташований металевий самоущільнювальнний V- подібний герметизуючий елемент та захисну втулку, новим являється те, що на ЗОВНІШНІЙ поверхні корпусу муфтової ПІДВІСКИ виконані кільцеві проточки, в яких розміщені елементи герметизації корпусу муфтової ПІДВІСКИ відносно трубної головки, які виконані у вигляді гумових кілець, елементи герметизації корпусу муфтової ПІДВІСКИ відносно перевідника трубної головки устатковані тарілчастими пружинами, які розміщені на упорному бурті корпуса муфтової ПІДВІСКИ, поверхня посадочного бурту корпусу муфтової ПІДВІСКИ має оксиднокерамічне покриття АЬОз Кільцеві проточки на ЗОВНІШНІЙ поверхні муфтової ПІДВІСКИ виконані для розміщення в них елементів герметизації корпусу муфтової ПІДВІСКИ ВІДНОСНО трубної головки Елементи герметизації корпусу муфтової ПІДВІСКИ ВІДНОСНО трубної головки виконані у вигляді гумових кілець для забезпечення технологічності монтажу муфтової ПІДВІСКИ Елементи герметизації корпусу муфтової ПІДВІСКИ ВІДНОСНО перевідника трубної головки устатковані тарілчастими пружинами, які забезпечують контактний тиск між металевим самоущільнювальним V - подібним герметизуючим елементом, корпусом муфтової ПІДВІСКИ та перевідником трубної головки Поверхня посадочного бурту корпусу муфтової ПІДВІСКИ наділена оксидно-керамічним покриттям АЬОз для забезпечення технологічності демонтажу корпусу муфтової ПІДВІСКИ при проведенні поточних та капітальних ремонтів свердловини Корисна модель доцільна для використання при максимальному робочому тиску в свердловині до 70 МПа На кресленнях фіг 1 показана фонтанна арматура, фіг 2 - фрагмент 1 фіг 1 Фонтанна арматура містить елементи герметизації і направлення потоку флюїду > виконані у вигляді засувок 1, хрестовика 2, буферного фланцю 3, фланців під приварку 4, дроселів 5, манометричного фланцю 6, манометрів 7, елементи гер метизації устя свердловини що містять трубну головку 8 з посадочним буртом 9, перевідник 10 трубної головки 8 з натискним буртом 11 і муфтову підвіску що містить корпус 12 з посадочним буртом 13 і упорним буртом 14, елементи герметизації 15 корпусу 12 муфтової ПІДВІСКИ відносно трубної головки 8 розміщені в кільцевих проточках корпусу 12 муфтової ПІДВІСКИ і виконані у вигляді гумових кілець Елементи герметизації корпусу 12 муфтової ПІДВІСКИ відносно перевідника 10 трубної головки 8, які виконані у вигляді металевих натискних кілець 16 між якими розташований металевий V подібний герметизуючий елемент 17 Фонтанна арматура містить захисну втулку 18 Елементи герметизації корпусу 12 муфтової ПІДВІСКИ ВІДНОСНО перевідника 10 трубної головки 8 устатковані тарілчастими пружинами 19 які розміщені на упорному бурті 14 корпусу 12 муфтової ПІДВІСКИ Трубна головка 8 має стопорні пальці 20 Між трубною головкою 8 та перевідником 10 трубної головки 8 розміщене металеве ущільнювальне кільце 21 Поверхня посадочного бурта 13 корпусу 12 муфтової ПІДВІСКИ має оксидно-керамічне покриття АІ2О3 Пристрій працює наступним чином Корпус 12 муфтової ПІДВІСКИ, накручений на колону насосно-компресорних труб (на кресленні умовно не показані), вставляється в трубну головку 8 на посадочний бурт 9 ВІДПОВІДНИМ посадочним буртом 13 корпусу 12 муфтової ПІДВІСКИ Захисна втулка 18 вкручується в верхню частину корпусу 12 муфтової ПІДВІСКИ Між трубною головкою 8 та перевідником 10 трубної головки 8 встановлюється металеве ущільнювальне кільце 21 Перевідник 10 трубної головки 8 встановлюється натискним буртом 11 ВІДПОВІДНИЙ упорний бурт 14 корпусу 12 муфтової ПІДВІСКИ і кріпиться шпильками до трубної головки 8 Елементи герметизації 15 розміщені в проточках корпусу 12 муфтової ПІДВІСКИ забезпечують герметичність між трубною головкою 8 і корпусом 12 муфтової ПІДВІСКИ При затягуванні шпильок (на кресленні умовно не показані), з'єднуючих трубну головку 8 і перевідник 10 трубної головки 8 натискний бурт 11 натискає на натискні кільця 16, що приводить до активізації тарілчастих пружин 19, які встановлені на упорний бурт 14 і забезпечують контактний тиск між металевим самоущільнювальним V- подібним герметизуючим елементом 17 Повна герметизація металевого самоущільнювального V- подібного герметизуючого елементу 17 здійснюється під дією робочого агенту свердловини Стопорні пальці 20 запобігають виштовхуванню колони НКТ з свердловини при перекритті прохідного каналу НКТ, під тиском свердловини при проведенні ремонтних робіт Металеве кільце 21 забезпечує герметичність між трубною головкою 8 і перевідником 10 трубної головки 8 На трубній головці 8 встановлений перевідник 10 трубної головки 8 на якому розміщена фонтанна ялинка,, що містить елементи герметизації і направлення потоку флюїду, виконані у вигляді засувок 1, хрестовика 2, буферного фланцю З, фланців під приварку 4, дроселів 5, манометричного фланцю 6, манометрів 7 Фонтанна ялинка 1213 призначена для контролю і регулювання режимів експлуатації свердловини, перекриття і направлення продукції що добувається В процесі експлуатації завдяки оксиднокерамічному покриттю АЬОз на поверхні посадочного бурту 13 корпусу 12 муфтової ПІДВІСКИ не створюються хімічно-молекулярні зв'язки між кон 6 тактуючими поверхнями посадочного бурта 13 корпусу 12 муфтової ПІДВІСКИ та ВІДПОВІДНОГО поса дочного бурта 9 трубної головки 8, що значно спрощує демонтаж корпусу 12 муфтової ПІДВІСКИ при проведенні поточних та капітальних ремонтів свердловини ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
