Сепаратор магнітний барабанний

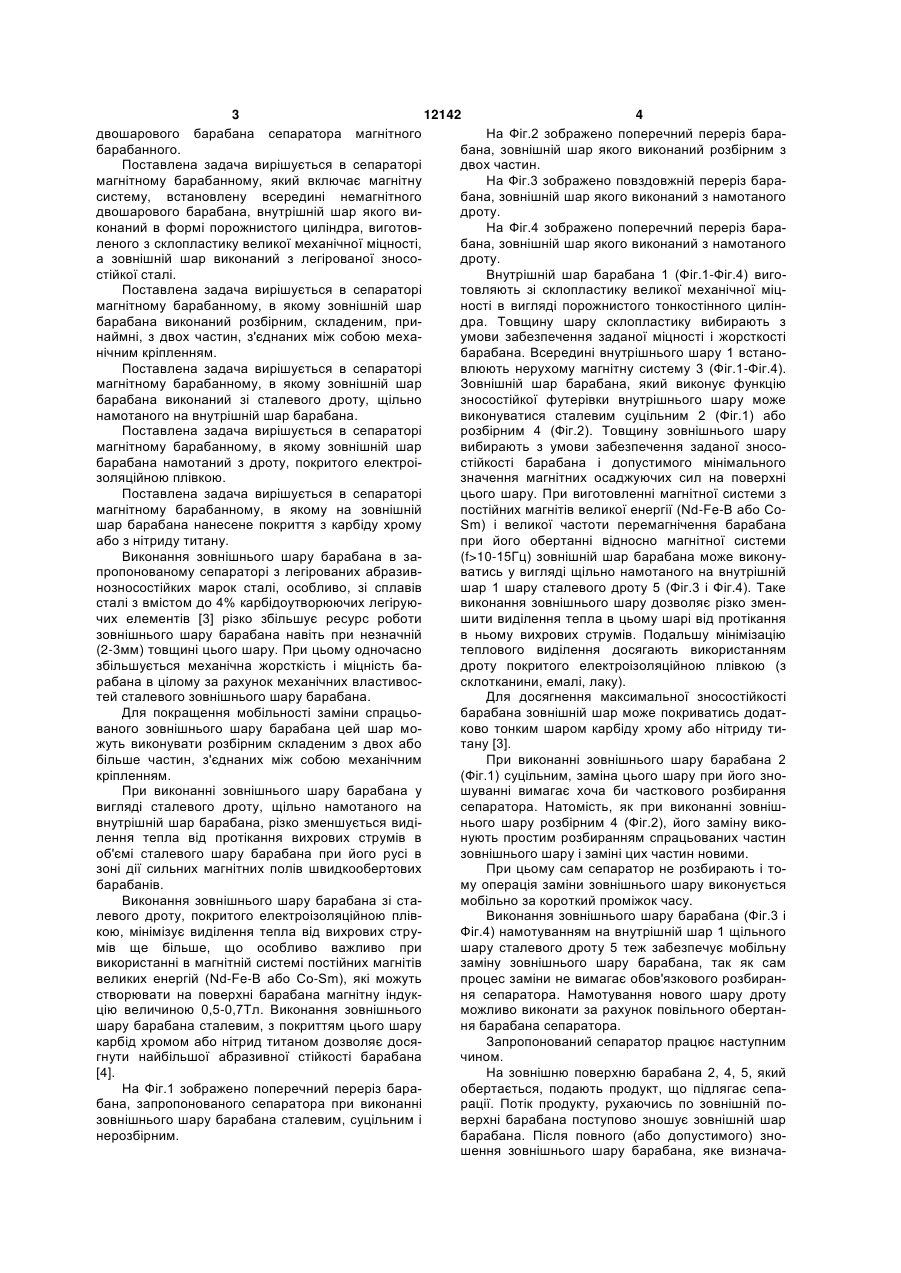

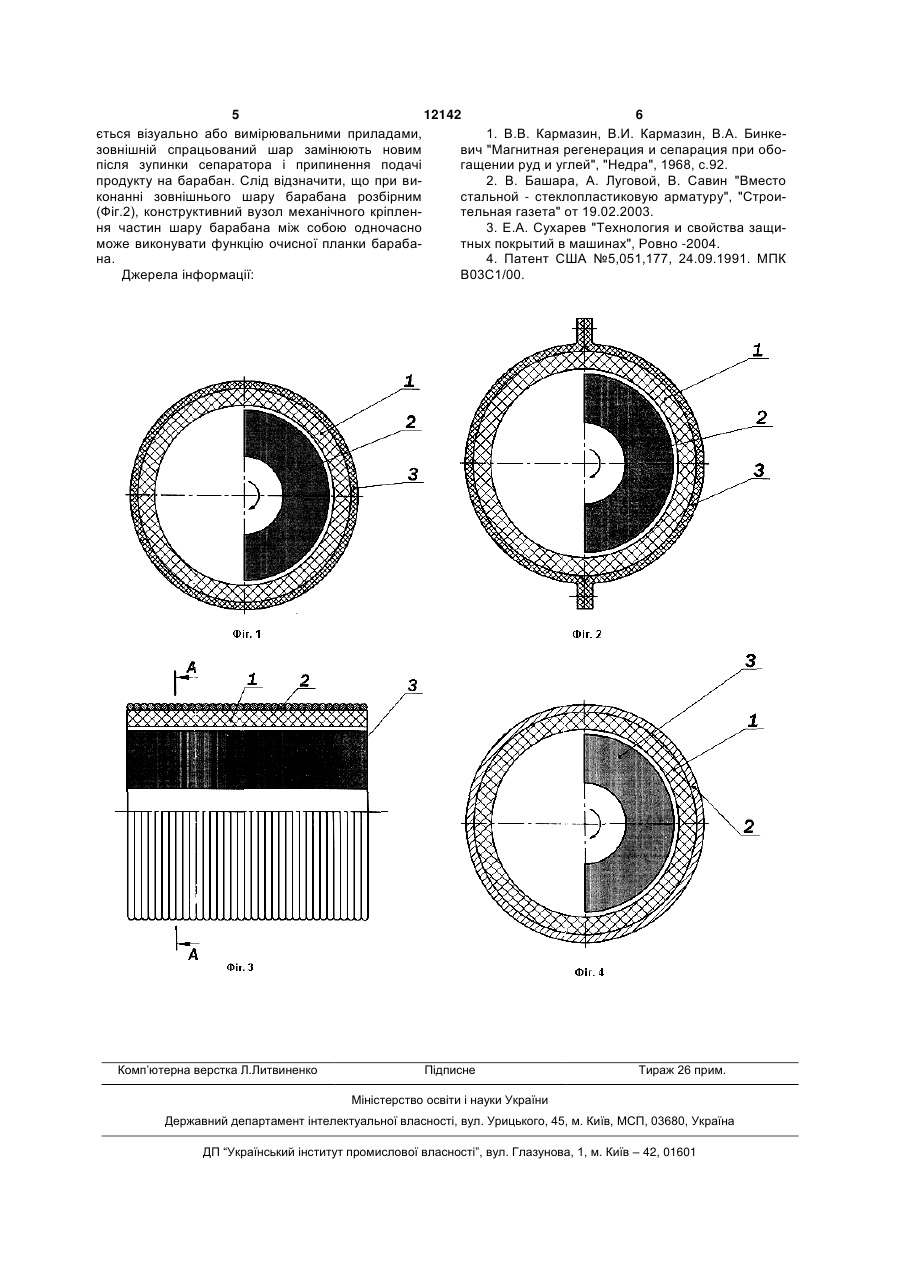

1. Сепаратор магнітний барабанний, що містить магнітну систему, встановлену всередині немагнітного двошарового барабана, внутрішній шар якого виконаний в формі порожнистого циліндра, виготовленого з склопластику великої механічної міцності, футерованого зовнішнім шаром циліндричної форми, виготовленого зі зносостійкого матеріалу, який відрізняється тим, що зовнішній 3 12142 4 двошарового барабана сепаратора магнітного На Фіг.2 зображено поперечний переріз барабарабанного. бана, зовнішній шар якого виконаний розбірним з Поставлена задача вирішується в сепараторі двох частин. магнітному барабанному, який включає магнітну На Фіг.3 зображено повздовжній переріз барасистему, встановлену всередині немагнітного бана, зовнішній шар якого виконаний з намотаного двошарового барабана, внутрішній шар якого видроту. конаний в формі порожнистого циліндра, виготовНа Фіг.4 зображено поперечний переріз бараленого з склопластику великої механічної міцності, бана, зовнішній шар якого виконаний з намотаного а зовнішній шар виконаний з легірованої зносодроту. стійкої сталі. Внутрішній шар барабана 1 (Фіг.1-Фіг.4) вигоПоставлена задача вирішується в сепараторі товляють зі склопластику великої механічної міцмагнітному барабанному, в якому зовнішній шар ності в вигляді порожнистого тонкостінного цилінбарабана виконаний розбірним, складеним, придра. Товщину шару склопластику вибирають з наймні, з двох частин, з'єднаних між собою мехаумови забезпечення заданої міцності і жорсткості нічним кріпленням. барабана. Всередині внутрішнього шару 1 встаноПоставлена задача вирішується в сепараторі влюють нерухому магнітну систему 3 (Фіг.1-Фіг.4). магнітному барабанному, в якому зовнішній шар Зовнішній шар барабана, який виконує функцію барабана виконаний зі сталевого дроту, щільно зносостійкої футерівки внутрішнього шару може намотаного на внутрішній шар барабана. виконуватися сталевим суцільним 2 (Фіг.1) або Поставлена задача вирішується в сепараторі розбірним 4 (Фіг.2). Товщину зовнішнього шару магнітному барабанному, в якому зовнішній шар вибирають з умови забезпечення заданої знособарабана намотаний з дроту, покритого електроістійкості барабана і допустимого мінімального золяційною плівкою. значення магнітних осаджуючих сил на поверхні Поставлена задача вирішується в сепараторі цього шару. При виготовленні магнітної системи з магнітному барабанному, в якому на зовнішній постійних магнітів великої енергії (Nd-Fe-B або Coшар барабана нанесене покриття з карбіду хрому Sm) і великої частоти перемагнічення барабана або з нітриду титану. при його обертанні відносно магнітної системи Виконання зовнішнього шару барабана в за(f>10-15Гц) зовнішній шар барабана може виконупропонованому сепараторі з легірованих абразивватись у вигляді щільно намотаного на внутрішній нозносостійких марок сталі, особливо, зі сплавів шар 1 шару сталевого дроту 5 (Фіг.3 і Фіг.4). Таке сталі з вмістом до 4% карбідоутворюючих легіруювиконання зовнішнього шару дозволяє різко зменчих елементів [3] різко збільшує ресурс роботи шити виділення тепла в цьому шарі від протікання зовнішнього шару барабана навіть при незначній в ньому вихрових струмів. Подальшу мінімізацію (2-3мм) товщині цього шару. При цьому одночасно теплового виділення досягають використанням збільшується механічна жорсткість і міцність бадроту покритого електроізоляційною плівкою (з рабана в цілому за рахунок механічних властивоссклотканини, емалі, лаку). тей сталевого зовнішнього шару барабана. Для досягнення максимальної зносостійкості Для покращення мобільності заміни спрацьобарабана зовнішній шар може покриватись додатваного зовнішнього шару барабана цей шар моково тонким шаром карбіду хрому або нітриду тижуть виконувати розбірним складеним з двох або тану [3]. більше частин, з'єднаних між собою механічним При виконанні зовнішнього шару барабана 2 кріпленням. (Фіг.1) суцільним, заміна цього шару при його зноПри виконанні зовнішнього шару барабана у шуванні вимагає хоча би часткового розбирання вигляді сталевого дроту, щільно намотаного на сепаратора. Натомість, як при виконанні зовнішвнутрішній шар барабана, різко зменшується видінього шару розбірним 4 (Фіг.2), його заміну виколення тепла від протікання вихрових струмів в нують простим розбиранням спрацьованих частин об'ємі сталевого шару барабана при його русі в зовнішнього шару і заміні цих частин новими. зоні дії сильних магнітних полів швидкообертових При цьому сам сепаратор не розбирають і тобарабанів. му операція заміни зовнішнього шару виконується Виконання зовнішнього шару барабана зі стамобільно за короткий проміжок часу. левого дроту, покритого електроізоляційною плівВиконання зовнішнього шару барабана (Фіг.3 і кою, мінімізує виділення тепла від вихрових струФіг.4) намотуванням на внутрішній шар 1 щільного мів ще більше, що особливо важливо при шару сталевого дроту 5 теж забезпечує мобільну використанні в магнітній системі постійних магнітів заміну зовнішнього шару барабана, так як сам великих енергій (Nd-Fe-B або Co-Sm), які можуть процес заміни не вимагає обов'язкового розбиранстворювати на поверхні барабана магнітну індукня сепаратора. Намотування нового шару дроту цію величиною 0,5-0,7Тл. Виконання зовнішнього можливо виконати за рахунок повільного обертаншару барабана сталевим, з покриттям цього шару ня барабана сепаратора. карбід хромом або нітрид титаном дозволяє досяЗапропонований сепаратор працює наступним гнути найбільшої абразивної стійкості барабана чином. [4]. На зовнішню поверхню барабана 2, 4, 5, який На Фіг.1 зображено поперечний переріз бараобертається, подають продукт, що підлягає сепабана, запропонованого сепаратора при виконанні рації. Потік продукту, рухаючись по зовнішній позовнішнього шару барабана сталевим, суцільним і верхні барабана поступово зношує зовнішній шар нерозбірним. барабана. Після повного (або допустимого) зношення зовнішнього шару барабана, яке визнача 5 12142 6 ється візуально або вимірювальними приладами, 1. В.В. Кармазин, В.И. Кармазин, В.А. Бинкезовнішній спрацьований шар замінюють новим вич "Магнитная регенерация и сепарация при обопісля зупинки сепаратора і припинення подачі гащении руд и углей", "Недра", 1968, с.92. продукту на барабан. Слід відзначити, що при ви2. В. Башара, А. Луговой, В. Савин "Вместо конанні зовнішнього шару барабана розбірним стальной - стеклопластиковую арматуру", "Строи(Фіг.2), конструктивний вузол механічного кріплентельная газета" от 19.02.2003. ня частин шару барабана між собою одночасно 3. Е.А. Сухарев "Технология и свойства защиможе виконувати функцію очисної планки барабатных покрытий в машинах", Ровно -2004. на. 4. Патент США №5,051,177, 24.09.1991. МПК Джерела інформації: В03С1/00. Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
