Зшивальна композиція

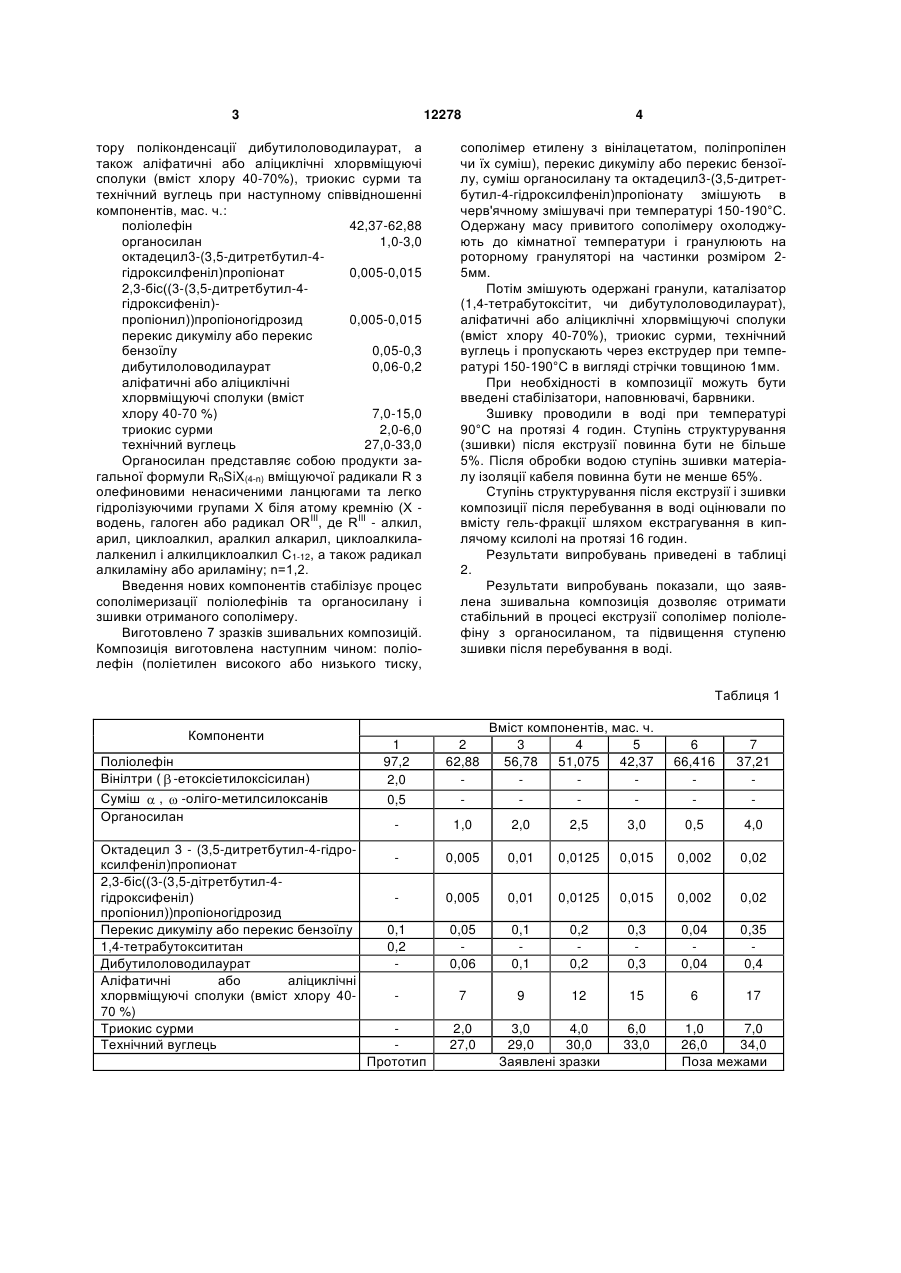

Зшивальна композиція, що містить поліолефін, перекис дикумілу або бензоїлу, яка відрізняється тим, що містить суміш органосилану, октадецил 3-(3,5-дитретбутил-4гідроксилфеніл)пропіонату і 2,3-біс((3-(3,5дитретбутил-4гідроксилфеніл)пропіоніл))пропіоногідрозиду, а як каталізатор поліконденсації - дибутилоловодилаурат, а також аліфатичні або аліциклічні хлоровміс 3 12278 тору поліконденсації дибутилоловодилаурат, а також аліфатичні або аліциклічні хлорвміщуючі сполуки (вміст хлору 40-70%), триокис сурми та технічний вуглець при наступному співвідношенні компонентів, мас. ч.: поліолефін 42,37-62,88 органосилан 1,0-3,0 октадецил3-(3,5-дитретбутил-4гідроксилфеніл)пропіонат 0,005-0,015 2,3-біс((3-(3,5-дитретбутил-4гідроксифеніл)пропіонил))пропіоногідрозид 0,005-0,015 перекис дикумілу або перекис бензоїлу 0,05-0,3 дибутилоловодилаурат 0,06-0,2 аліфатичні або аліциклічні хлорвміщуючі сполуки (вміст хлору 40-70 %) 7,0-15,0 триокис сурми 2,0-6,0 технічний вуглець 27,0-33,0 Органосилан представляє собою продукти загальної формули RnSiX(4-n) вміщуючої радикали R з олефиновими ненасиченими ланцюгами та легко гідролізуючими групами Х біля атому кремнію (X водень, галоген або радикал ORIII, де RIII - алкил, арил, циклоалкил, аралкил алкарил, циклоалкилалалкенил і алкилциклоалкил С1-12, а також радикал алкиламіну або ариламіну; n=1,2. Введення нових компонентів стабілізує процес сополімеризації поліолефінів та органосилану і зшивки отриманого сополімеру. Виготовлено 7 зразків зшивальних композицій. Композиція виготовлена наступним чином: поліолефін (поліетилен високого або низького тиску, 4 сополімер етилену з вінілацетатом, поліпропілен чи їх суміш), перекис дикумілу або перекис бензоїлу, суміш органосилану та октадецил3-(3,5-дитретбутил-4-гідроксилфеніл)пропіонату змішують в черв'ячному змішувачі при температурі 150-190°С. Одержану масу привитого сополімеру охолоджують до кімнатної температури і гранулюють на роторному грануляторі на частинки розміром 25мм. Потім змішують одержані гранули, каталізатор (1,4-тетрабутоксітит, чи дибутулоловодилаурат), аліфатичні або аліциклічні хлорвміщуючі сполуки (вміст хлору 40-70%), триокис сурми, технічний вуглець і пропускають через екструдер при температурі 150-190°С в вигляді стрічки товщиною 1мм. При необхідності в композиції можуть бути введені стабілізатори, наповнювачі, барвники. Зшивку проводили в воді при температурі 90°С на протязі 4 годин. Ступінь структурування (зшивки) після екструзії повинна бути не більше 5%. Після обробки водою ступінь зшивки матеріалу ізоляції кабеля повинна бути не менше 65%. Ступінь структурування після екструзії і зшивки композиції після перебування в воді оцінювали по вмісту гель-фракції шляхом екстрагування в киплячому ксилолі на протязі 16 годин. Результати випробувань приведені в таблиці 2. Результати випробувань показали, що заявлена зшивальна композиція дозволяє отримати стабільний в процесі екструзії сополімер поліолефіну з органосиланом, та підвищення ступеню зшивки після перебування в воді. Таблиця 1 Компоненти Поліолефін Вінілтри ( -етоксіетилоксісилан) Суміш , -оліго-метилсилоксанів Органосилан Октадецил 3 - (3,5-дитретбутил-4-гідроксилфеніл)пропионат 2,3-біс((3-(3,5-дітретбутил-4гідроксифеніл) пропіонил))пропіоногідрозид Перекис дикумілу або перекис бензоїлу 1,4-тетрабутоксититан Дибутилоловодилаурат Аліфатичні або аліциклічні хлорвміщуючі сполуки (вміст хлору 4070 %) Триокис сурми Технічний вуглець Вміст компонентів, мас. ч. 3 4 5 56,78 51,075 42,37 1 97,2 2,0 0,5 2 62,88 6 66,416 7 37,21 1,0 2,0 2,5 3,0 0,5 4,0 0,005 0,01 0,0125 0,015 0,002 0,02 0,005 0,01 0,0125 0,015 0,002 0,02 0,1 0,2 0,05 0,06 0,1 0,1 0,2 0,2 0,3 0,3 0,04 0,04 0,35 0,4 7 9 12 15 6 17 Прототип 2,0 27,0 3,0 4,0 29,0 30,0 Заявлені зразки 6,0 33,0 1,0 7,0 26,0 34,0 Поза межами 5 12278 6 Таблиця 2 №№ композицій 1 2 3 4 5 6 7 Після екструзії 36 0 0 0 0 20 40 Комп’ютерна верстка Д. Шеверун Вміст гель-фракції, % Після перебування в воді на протязі 4 годин 67 77 83 80 85 40 50 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
