Зшивальна композиція

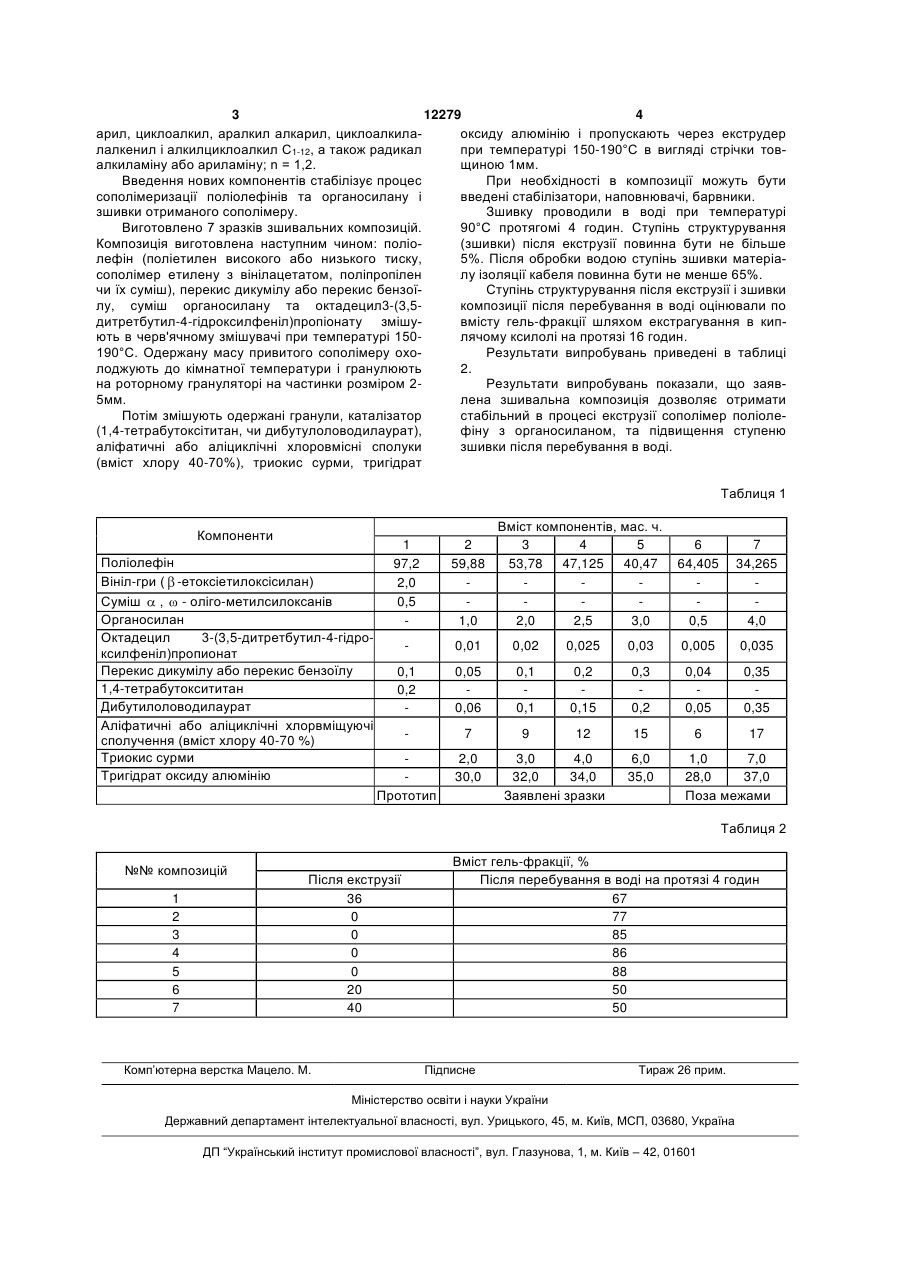

Зшивальна композиція, що містить поліолефін, перекис дикумілу або бензоїлу, яка відрізняється тим, що містить суміш органосилану та октадецил 3-(3,5-дитретбутил-4гідроксилфеніл)пропіонату, каталізатора поліконденсації дибутилоловодилаурату, аліфатичні або 3 12279 4 арил, циклоалкил, аралкил алкарил, циклоалкилаоксиду алюмінію і пропускають через екструдер лалкенил і алкилциклоалкил С1-12, а також радикал при температурі 150-190°С в вигляді стрічки товалкиламіну або ариламіну; n = 1,2. щиною 1мм. Введення нових компонентів стабілізує процес При необхідності в композиції можуть бути сополімеризації поліолефінів та органосилану і введені стабілізатори, наповнювачі, барвники. зшивки отриманого сополімеру. Зшивку проводили в воді при температурі Виготовлено 7 зразків зшивальних композицій. 90°С протягомі 4 годин. Ступінь структурування Композиція виготовлена наступним чином: поліо(зшивки) після екструзії повинна бути не більше лефін (поліетилен високого або низького тиску, 5%. Після обробки водою ступінь зшивки матеріасополімер етилену з вінілацетатом, поліпропілен лу ізоляції кабеля повинна бути не менше 65%. чи їх суміш), перекис дикумілу або перекис бензоїСтупінь структурування після екструзії і зшивки лу, суміш органосилану та октадецил3-(3,5композиції після перебування в воді оцінювали по дитретбутил-4-гідроксилфеніл)пропіонату змішувмісту гель-фракції шляхом екстрагування в кипють в черв'ячному змішувачі при температурі 150лячому ксилолі на протязі 16 годин. 190°С. Одержану масу привитого сополімеру охоРезультати випробувань приведені в таблиці лоджують до кімнатної температури і гранулюють 2. на роторному грануляторі на частинки розміром 2Результати випробувань показали, що заяв5мм. лена зшивальна композиція дозволяє отримати Потім змішують одержані гранули, каталізатор стабільний в процесі екструзії сополімер поліоле(1,4-тетрабутоксітитан, чи дибутулоловодилаурат), фіну з органосиланом, та підвищення ступеню аліфатичні або аліциклічні хлоровмісні сполуки зшивки після перебування в воді. (вміст хлору 40-70%), триокис сурми, тригідрат Таблиця 1 Компоненти Поліолефін Вініл-гри ( -етоксіетилоксісилан) Суміш , - оліго-метилсилоксанів Органосилан Октадецил 3-(3,5-дитретбутил-4-гідроксилфеніл)пропионат Перекис дикумілу або перекис бензоїлу 1,4-тетрабутоксититан Дибутилоловодилаурат Аліфатичні або аліциклічні хлорвміщуючі сполучення (вміст хлору 40-70 %) Триокис сурми Тригідрат оксиду алюмінію Вміст компонентів, мас. ч. 3 4 5 53,78 47,125 40,47 2,0 2,5 3,0 1 97,2 2,0 0,5 2 59,88 1,0 6 64,405 0,5 7 34,265 4,0 0,01 0,02 0,025 0,03 0,005 0,035 0,1 0,2 0,05 0,06 0,1 0,1 0,2 0,15 0,3 0,2 0,04 0,05 0,35 0,35 7 9 12 15 6 17 Прототип 2,0 30,0 3,0 4,0 32,0 34,0 Заявлені зразки 6,0 35,0 1,0 7,0 28,0 37,0 Поза межами Таблиця 2 №№ композицій 1 2 3 4 5 6 7 Після екструзії 36 0 0 0 0 20 40 Комп’ютерна верстка Мацело. М. Вміст гель-фракції, % Після перебування в воді на протязі 4 годин 67 77 85 86 88 50 50 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
