Опускне кріплення

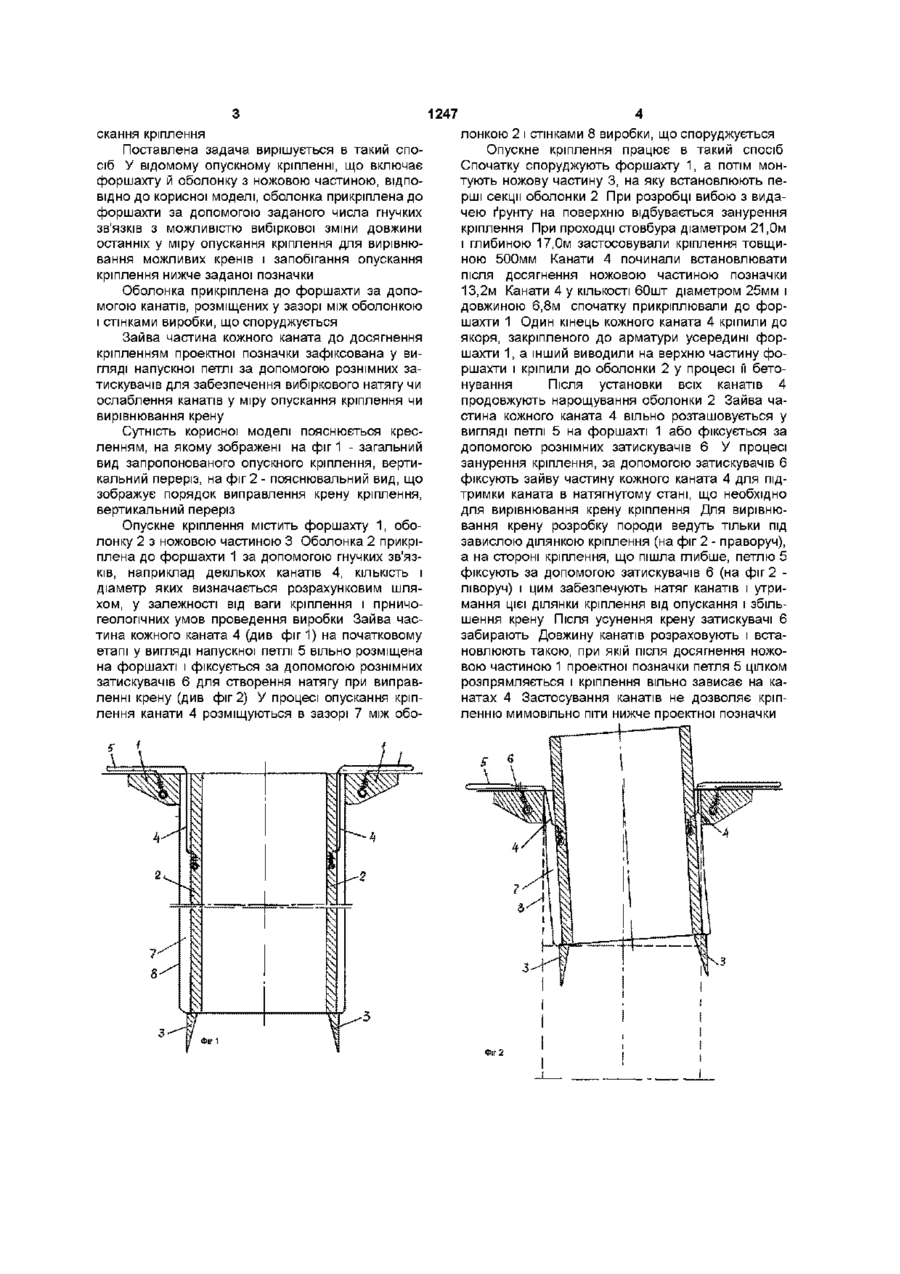

1 Опускне кріплення, що включає форшахту й оболонку з ножовою частиною, яке відрізняється тим, що оболонка прикріплена до форшахти за допомогою заданого числа гнучких зв'язків з можливістю вибіркової зміни довжини останніх в міру опускання кріплення для вирівнювання можливих кренів і запобігання опускання кріплення нижче заданої позначки 2 Опускне кріплення за п 1, яке відрізняється тим, що оболонка прикріплена до форшахти за допомогою канатів, розміщених у зазорі між оболонкою і стінками виробки, що споруджується 3 Опускне кріплення за п 2, яке відрізняється тим, що зайва частина кожного каната до досягнення кріпленням проектної позначки зафіксована у вигляді напускної петлі за допомогою рознімних затискувачів для забезпечення вибіркового натягу чи ослаблення канатів в міру опускання кріплення чи вирівнювання крену Корисна модель відноситься до гірничої справи, а саме до будівництва підземних чи заглиблених вертикальних споруджень різного призначення в складних інженерно-геологічних умовах, що зводяться гірничопрохідницьким методом опускним кріпленням під власною вагою Є відоме опускне кріплення, що включає зовнішню оболонку з ножовою частиною, прикріплену за допомогою канатів до лебідок, установлених на внутрішній оболонці, проведеній своєю ножовою частиною до заданої позначки і зафіксованої для запобігання мимовільного опускання кріплення нижче заданої позначки (див пат Російської Федерації №2099473, MKBE02D27/18, 1997р) Проходку здійснюють у два етапи, на першому з яких занурюють до заданої позначки внутрішню оболонку з ножовою частиною і фіксують її для запобігання мимовільного опускання На другому етапі занурюють зовнішню оболонку з ножовою частиною, вертикальність і швидкість занурення якої коректують за допомогою канатів і лебідок, встановлених у верхній частині внутрішньої оболонки ві циліндри зєднані за допомогою гнучких звязків з допоміжними домкратами, розташованими на верхній додатковій секції (див авторське свідоцтво СРСР №976076, МКВЗЕ21D1/08, 1982р ) Однак, відоме опускне кріплення має складну конструкцію і ненадійне в експлуатації Найбільш близьким по технічній сутності і результату, що досягається, до запропонованого є опускне кріплення, що включає форшахту й оболонку з ножовою частиною Форшахта з'єднана з оболонкою за допомогою силових циліндрів, установлених між кільцевою опорною конструкцією форшахти й оболонкою (див Пособие по сооружению шахтных стволов и других заглубленных объектов погружением крепи в тиксотропной рубашке - М Гос корп "Трансстрой" и ПКТИТС, 1993р, с 37-40, рис 5 4) Однак відоме опускне кріплення має складну конструкцію У кріпленні не передбачено засобів для запобігання опускання кріплення нижче заданої позначки і виправлення можливих кренів кріплення Задачею цієї корисної моделі є удосконалення відомого опускного кріплення шляхом ПІДВІСКИ оболонки з ножовою частиною до форшахти на гнучких зв'язках по периметру кріплення з можливістю вибіркової зміни довжини зв'язків ДЛЯ запобігання опускання кріплення нижче заданої позначки і для вирівнювання можливих кренів у процесі опу Однак відоме кріплення має складну конструкцію, зведення підземного спорудження таким кріпленням має високу трудомісткість Є відоме опускне кріплення, що включає головну оболонку з ножовою частиною і додаткову оболонку, з'єднану із силовими циліндрами, що спираються на головну оболонку, при цьому сило 1247 екання кріплення Поставлена задача вирішується в такий спосіб У відомому опускному кріпленні, що включає форшахту й оболонку з ножовою частиною, ВІДПОВІДНО до корисної моделі, оболонка прикріплена до форшахти за допомогою заданого числа гнучких зв'язків З МОЖЛИВІСТЮ вибіркової зміни довжини останніх у міру опускання кріплення для вирівнювання можливих кренів і запобігання опускання кріплення нижче заданої позначки Оболонка прикріплена до форшахти за допомогою канатів, розміщених у зазорі між оболонкою і стінками виробки, що споруджується Зайва частина кожного каната до досягнення кріпленням проектної позначки зафіксована у вигляді напускної петлі за допомогою рознімних затискувачів для забезпечення вибіркового натягу чи ослаблення канатів у міру опускання кріплення чи вирівнювання крену Сутність корисної моделі пояснюється кресленням, на якому зображені на фіг 1 - загальний вид запропонованого опускного кріплення, вертикальний переріз, на фіг 2 - пояснювальний вид, що зображує порядок виправлення крену кріплення, вертикальний переріз Опускнекріплення містить форшахту 1, оболонку 2 з ножовою частиною 3 Оболонка 2 прикріплена до форшахти 1 за допомогою гнучких зв'язків, наприклад декількох канатів 4, КІЛЬКІСТЬ І діаметр яких визначається розрахунковим шляхом, у залежності від ваги кріплення і гірничогеологічних умов проведення виробки Зайва частина кожного каната 4 (див фіг 1) на початковому етапі у вигляді напускної петлі 5 вільно розміщена на форшахті і фіксується за допомогою рознімних затискувачів 6 для створення натягу при виправленні крену (див фіг 2) У процесі опускання кріплення канати 4 розміщуються в зазорі 7 між обо лонкою 2 і стінками 8 виробки, що споруджується Опускне кріплення працює в такий спосіб Спочатку споруджують форшахту 1, а потім монтують ножову частину 3, на яку встановлюють перші секції оболонки 2 При розробці вибою з видачею ґрунту на поверхню відбувається занурення кріплення При проходці стовбура діаметром 21,0м і глибиною 17,0м застосовували кріплення товщиною 500мм Канати 4 починали встановлювати після досягнення ножовою частиною позначки 13,2м Канати 4 у КІЛЬКОСТІ 60ШТ діаметром 25мм і довжиною 6,8м спочатку прикріплювали до форшахти 1 Один кінець кожного каната 4 кріпили до якоря, закріпленого до арматури усередині форшахти 1, а інший виводили на верхню частину форшахти і кріпили до оболонки 2 у процесі її бетонування Після установки всіх канатів 4 продовжують нарощування оболонки 2 Зайва частина кожного каната 4 вільно розташовується у вигляді петлі 5 на форшахті 1 або фіксується за допомогою рознімних затискувачів 6 У процесі занурення кріплення, за допомогою затискувачів 6 фіксують зайву частину кожного каната 4 для підтримки каната в натягнутому стані, що необхідно для вирівнювання крену кріплення Для вирівнювання крену розробку породи ведуть тільки під завислою ділянкою кріплення (на фіг 2 - праворуч), а на стороні кріплення, що пішла глибше, петлю 5 фіксують за допомогою затискувачів 6 (на фіг 2 ліворуч) і цим забезпечують натяг канатів і утримання цієї ділянки кріплення від опускання і збільшення крену Після усунення крену затискувачі 6 забирають Довжину канатів розраховують і встановлюють такою, при якій після досягнення ножовою частиною 1 проектної позначки петля 5 цілком розпрямляється і кріплення вільно зависає на канатах 4 Застосування канатів не дозволяє кріпленню мимовільно піти нижче проектної позначки 1247 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
